1 3D-Datainsamling Nu och framtiden i Göteborg Alexander Winkler Stadsbyggnadskontoret Göteborg

2 Insamlingsmethoder Digital fotogrammetri (fotogrammetrisk kartering) Flygburen laserskanning Bilburen laserskanning (Mobile Mapping) Terrestert laserskanning och inmättning 2

3 Fotogrammetrisk kartering 4 arbetsstationer Uppdatera primärkartan + specialuppdrag Kartera förändringar och nybyggen Flygfotograferar och blocktriangulerar halva Göteborg varje år, historiska bilder sedan 50-talet Förädla databasen till fullt 3D Kombinera fotogrammetri och laserskanning 3

blocktriangulerar halva Göteborg varje år, historiska bilder sedan

4 Fotogrammetrisk kartering 4

5 Ajourhållning av fotogrammetrisk kartdatabas 4 st SUMMIT EVOLUTION CAPTURE NT AutoDesk Map 2009/ CV3D 2011 Independent Spatial Management ISM Orienteringsprogramvara för digitala bilder Digitaliseringsprogramvara mellan Summit och AutoDesk Cadprogram GIS-System ORACLE Databashanterare 5

ISM Orienteringsprogramvara för digitala bilder

6 Fotogrammetrisk kartdatabas 1983 startade uppbyggnaden av primärkartans databas Färdigställd D-, fotogrammetriskt framställd, digital kartdatabas Hög noggrannhet 6-7 cm i väl definierade detaljer 80 % av kommunen, h 6

fotogrammetriskt framställd, digital kartdatabas Hög

7 Utdrag ur primärkartan Nuläge Framtid Utdrag primärkarta Parallell 3Dmodell (Citymodellen) Utdrag primärkarta Ögonblicklig 3Dmodell Utta g Löpande ajourföring 2Drepresentation Uttag Primärkarta i 2D / 3D Löpande ajourföring Primärkarta i full 3D Löpande ajourförin g 7

Utta g Löpande ajourföring 2Drepresentation Uttag Primärkarta i 2D

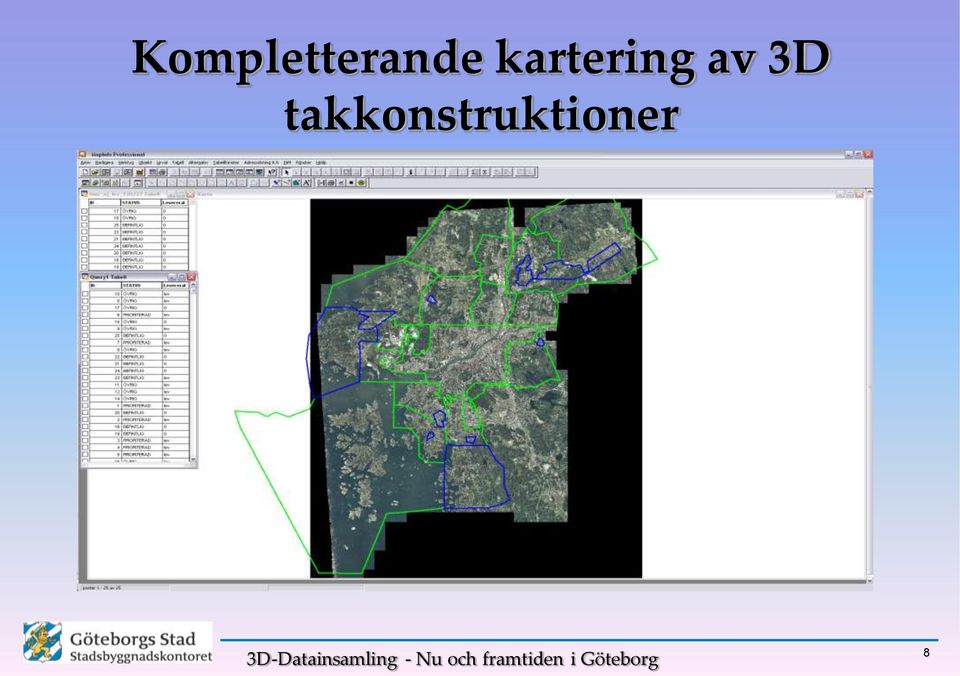

8 Kompletterande kartering av 3D takkonstruktioner 8

9 Kartering av 3D takkonstruktioner Leverans både i trådmodell/ytmodell Allt > 2 m 2 karteras samtliga noder karteras med 7 cm noggrannhet i x, y och z Takytor levereras i två LODnivåer Attribut för takdetaljer på samtliga geometrier 9

karteras med 7 cm noggrannhet i x, y och z Takytor

10 3D takkonstruktioner (trådmodell) 10

11 3D takkonstruktioner (ytmodell) draperad på markmodell och ortofoto 11

12 3D takkonstruktioner i Google Earth 12

13 3D Takkonstruktioner Pågående arbete Nya rutiner för stereokartering/redigering av 3D trådmodell/ytmodell Studie hur vi lagrar 3D-objekten i databasen Alternativa metoder/applikationer för visualisering Metadatatilldelning av de nya objekten FME-rutiner för generering av markhöjd-modell, ortofotodrapering samt byggnadsverk LOD1/2/3 13

metoder/applikationer för visualisering Metadatatilldelning av de nya objekten

14 Fotorealistisk 3D-stadsmodell 14

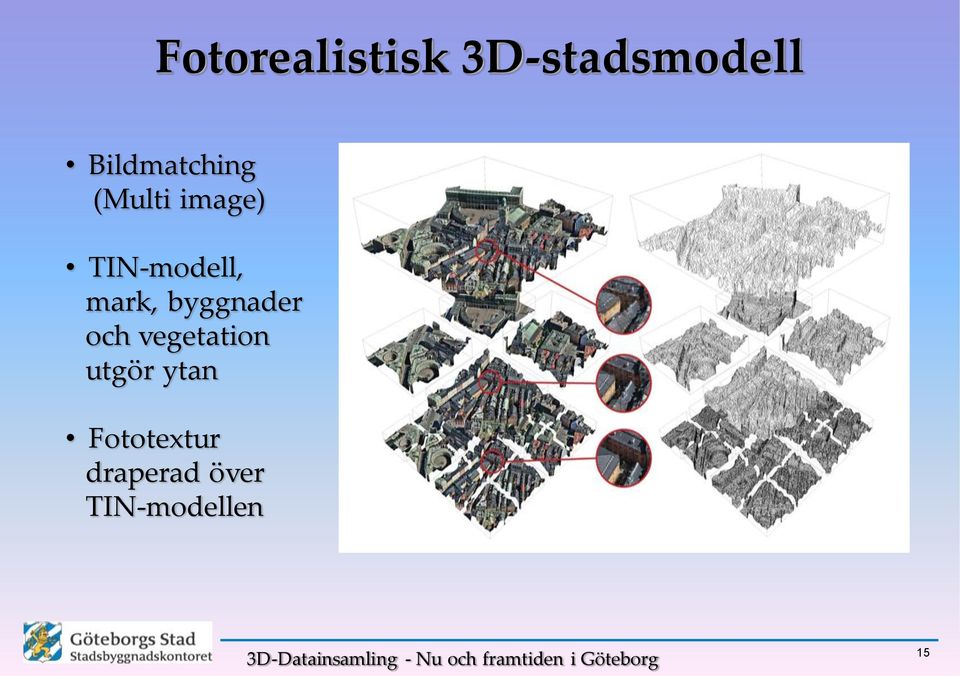

15 Fotorealistisk 3D-stadsmodell Bildmatching (Multi image) TIN-modell, mark, byggnader och vegetation utgör ytan Fototextur draperad över TIN-modellen 15

16 Fotorealistisk 3D-stadsmodell 16

17 Flygburen laserskanning Primär syfte: Förbättra höjdinformation i primärkartan Ska användas för/som: Framställning av höjdkurvor 3D-kartering, tak + huskropp DSM/DTM för ortofoto DTM för avrinningsändamål Ligga till grund för 3D-modell 350 km 2 laserskannades 2010, ca. 2,8 miljarder punkter 17

3D-kartering, tak + huskropp DSM/DTM för ortofoto DTM för

18 Flygburen laserskanning 18

19 Flygburen laserskanning 19

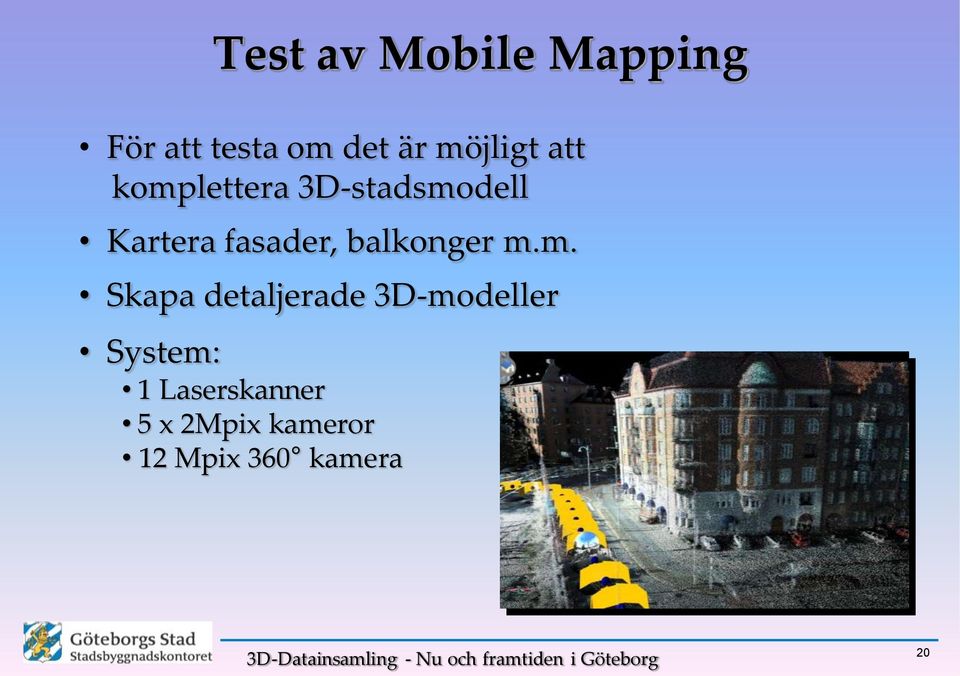

20 Test av Mobile Mapping För att testa om det är möjligt att komplettera 3D-stadsmodell Kartera fasader, balkonger m.m. Skapa detaljerade 3D-modeller System: 1 Laserskanner 5 x 2Mpix kameror 12 Mpix 360 kamera 20

21 Test av Mobile Mapping 21

22 Terrestert laserskanning 22

23 Ortofoto Vart 2:a 3:e år fr.o.m Nytt ortofoto över hela kommun Framtagen av högupplösta stereobilder 2010/2011 års flygning Upplösningen 8 cm Höjdmodeller från laserskanning 23

24 Ortofoto 24

25 Tack! Frågor? 25
