1 Introduktion till fotogrammetrin Lars Harrie, Institutionen för naturgeografi och ekosystemvetenskaper Flera bilder är framtagna av Mikael Johansson, Lantmäteriet

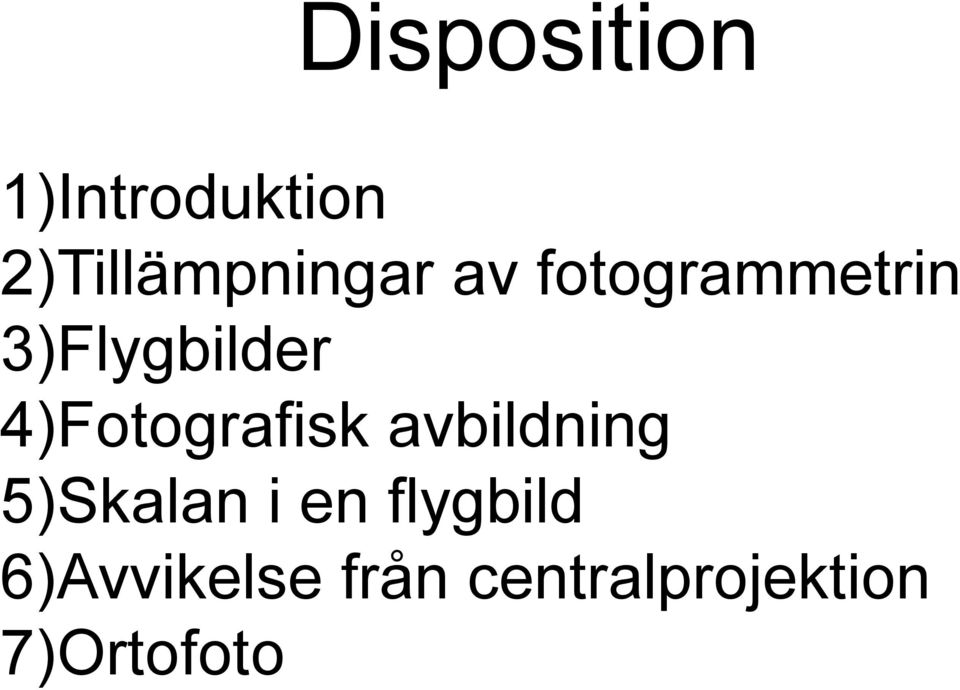

2 Disposition 1)Introduktion 2)Tillämpningar av fotogrammetrin 3)Flygbilder 4)Fotografisk avbildning 5)Skalan i en flygbild 6)Avvikelse från centralprojektion 7)Ortofoto

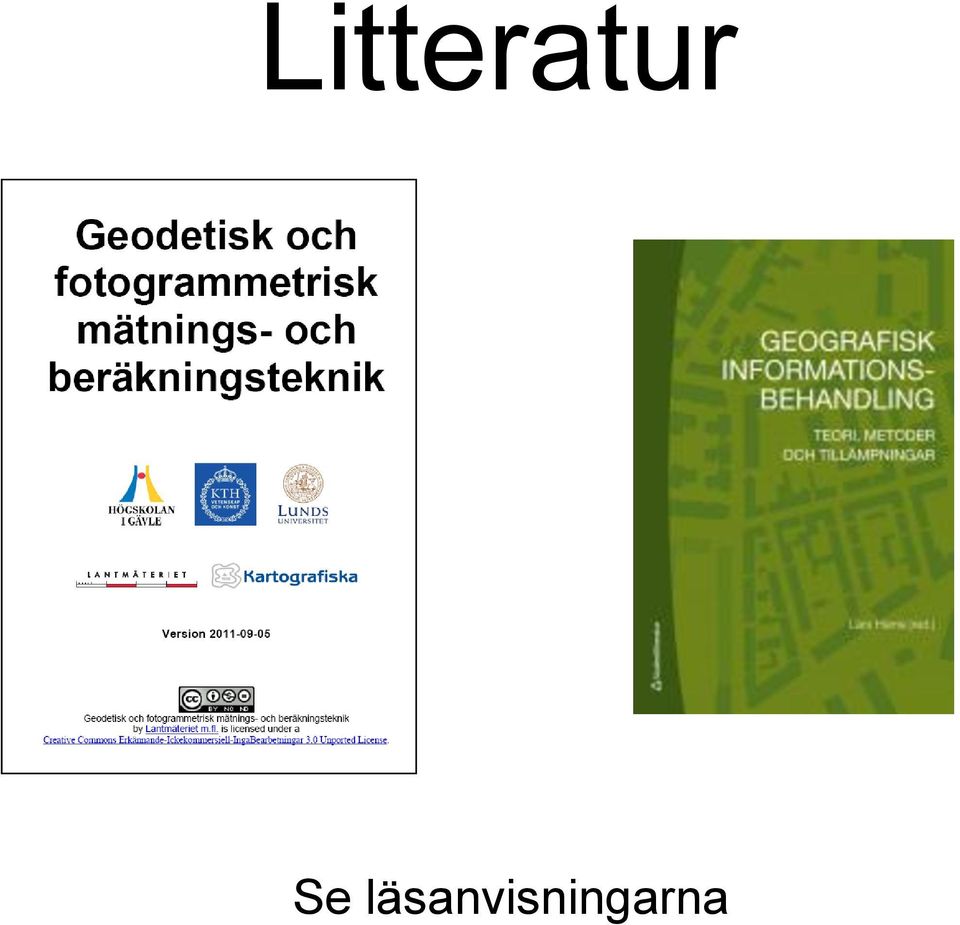

3 Litteratur Se läsanvisningarna

4 Fotogrammetri = mätning i fotografisk bild, bildmätning

5 Fjärranalys = mätningar av egenskaper hos omgivningen från satellitbilder och flygbilder

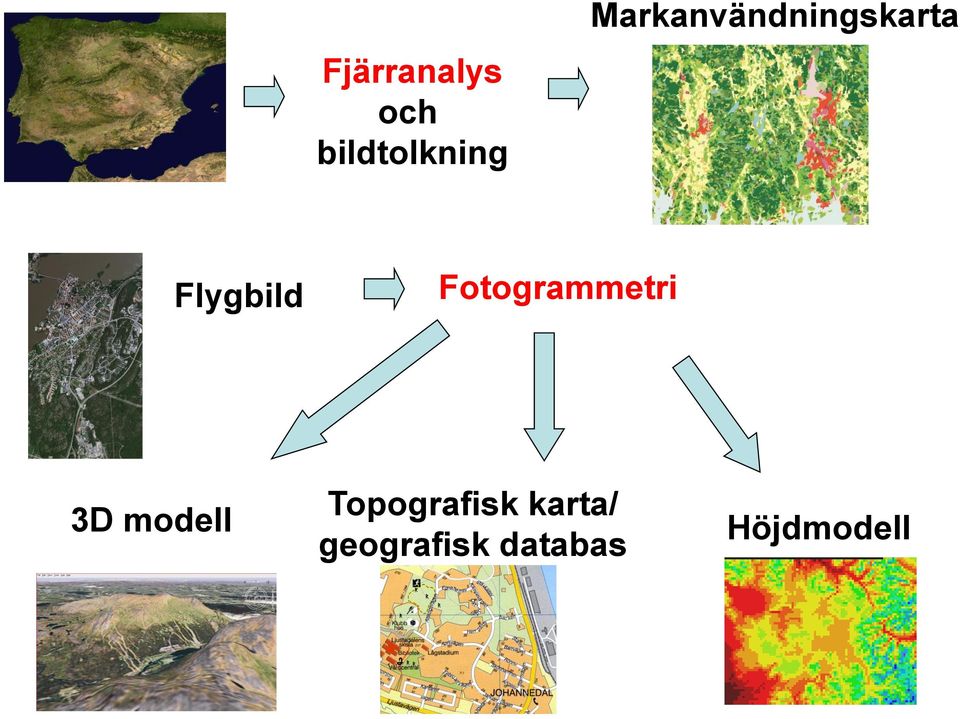

6 Fjärranalys och bildtolkning Markanvändningskarta Flygbild Fotogrammetri 3D modell Topografisk karta/ geografisk databas Höjdmodell

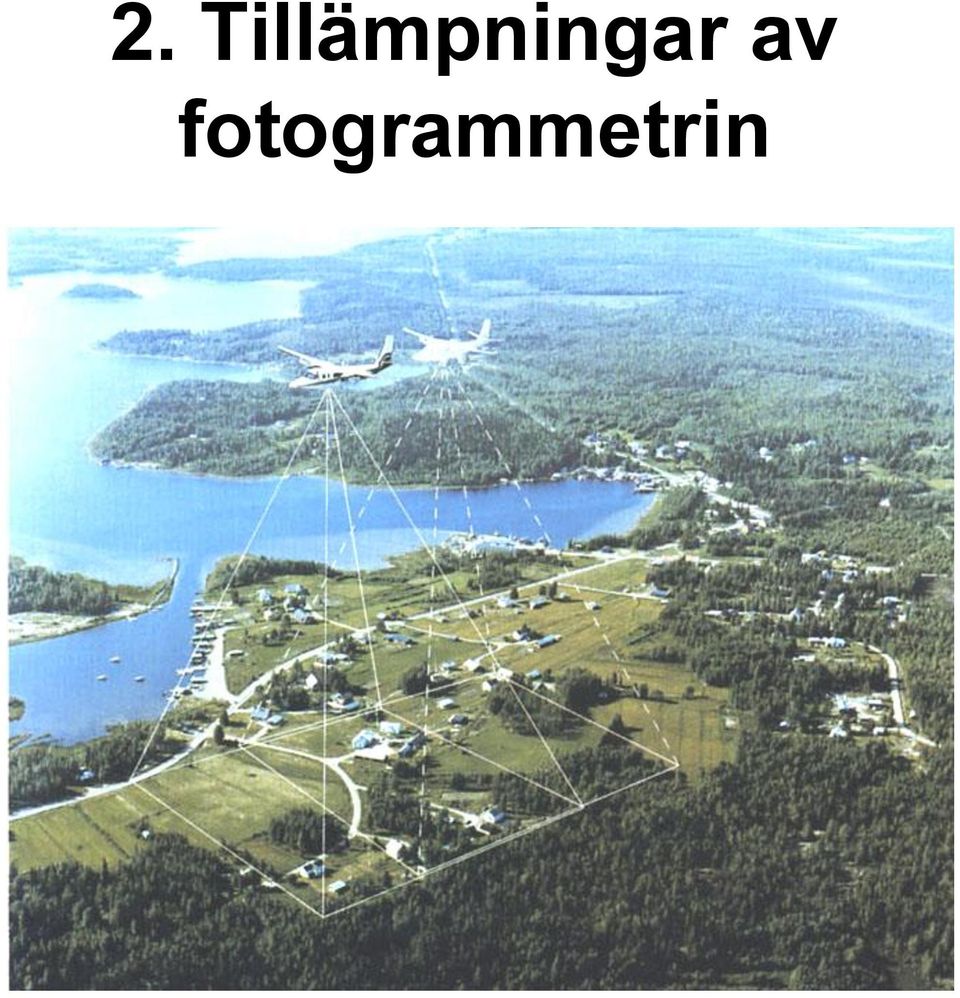

7 2. Tillämpningar av fotogrammetrin

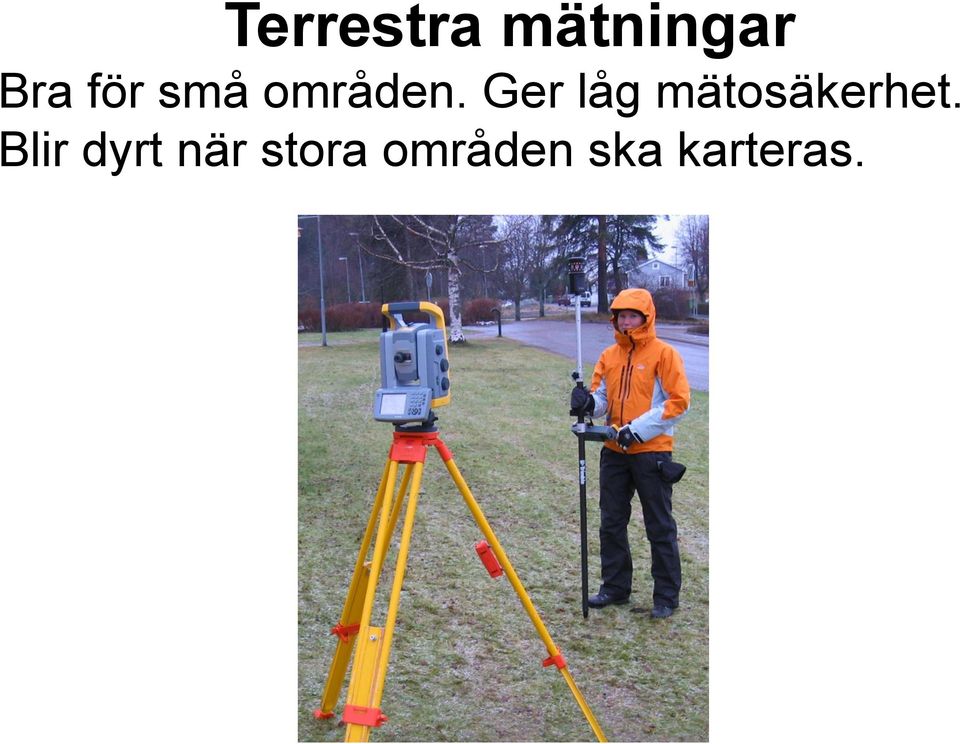

8 Terrestra mätningar Bra för små områden. Ger låg mätosäkerhet. Blir dyrt när stora områden ska karteras.

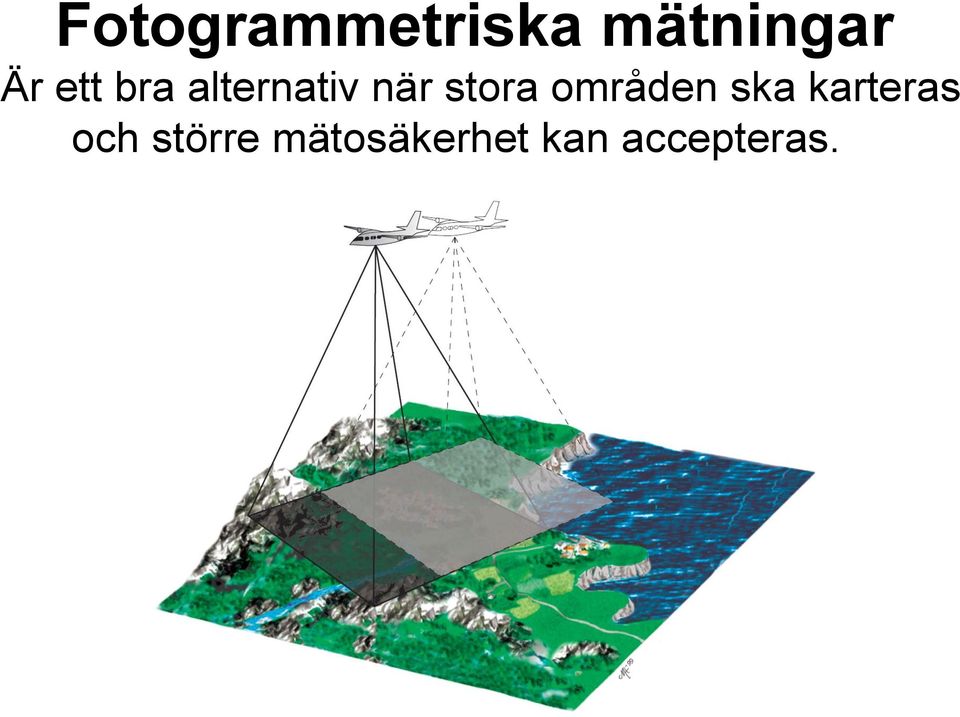

9 Fotogrammetriska mätningar Är ett bra alternativ när stora områden ska karteras och större mätosäkerhet kan accepteras.

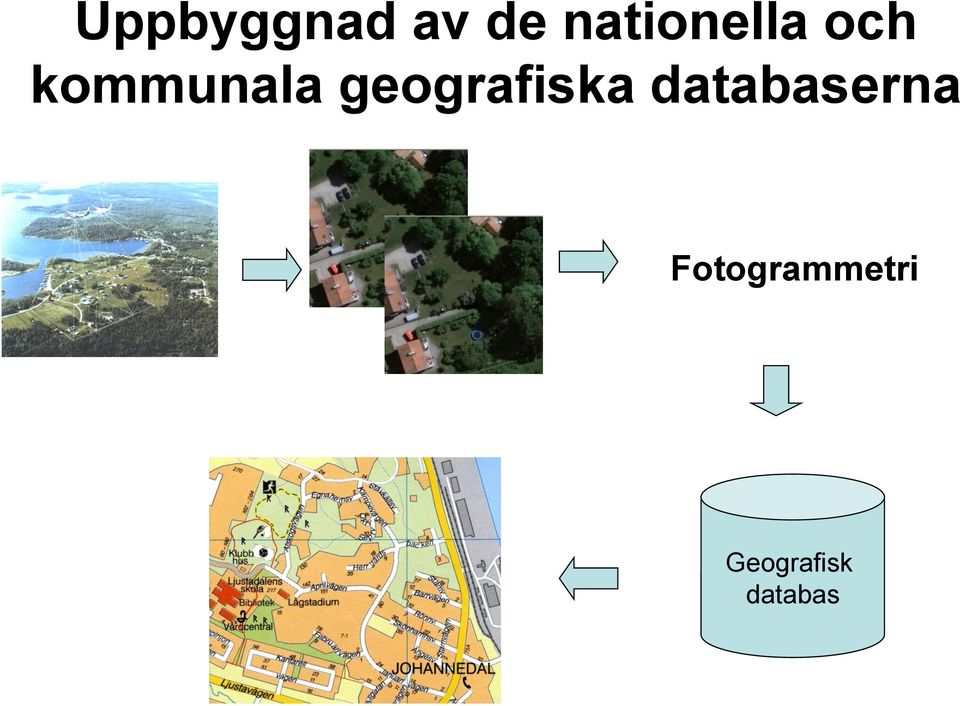

10 Uppbyggnad av de nationella och kommunala geografiska databaserna Fotogrammetri Geografisk databas

11 Utförare av fotogrammetriska mätningar - Lantmäteriet - Trafikverket - Större kommuner - Tekniska konsulter

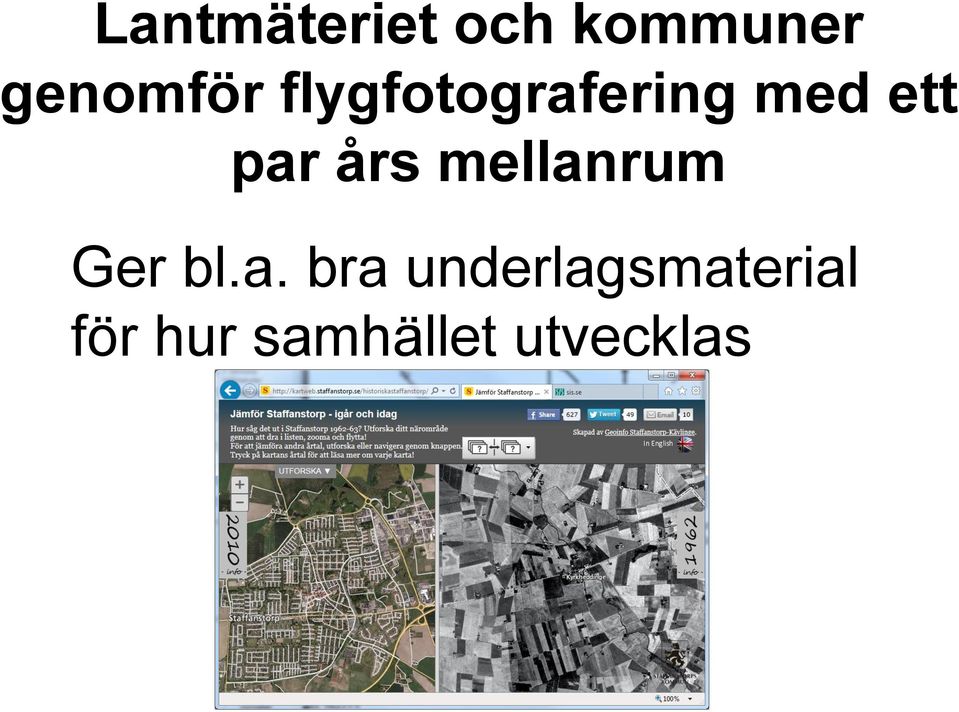

12 Lantmäteriet och kommuner genomför flygfotografering med ett par års mellanrum Ger bl.a. bra underlagsmaterial för hur samhället utvecklas

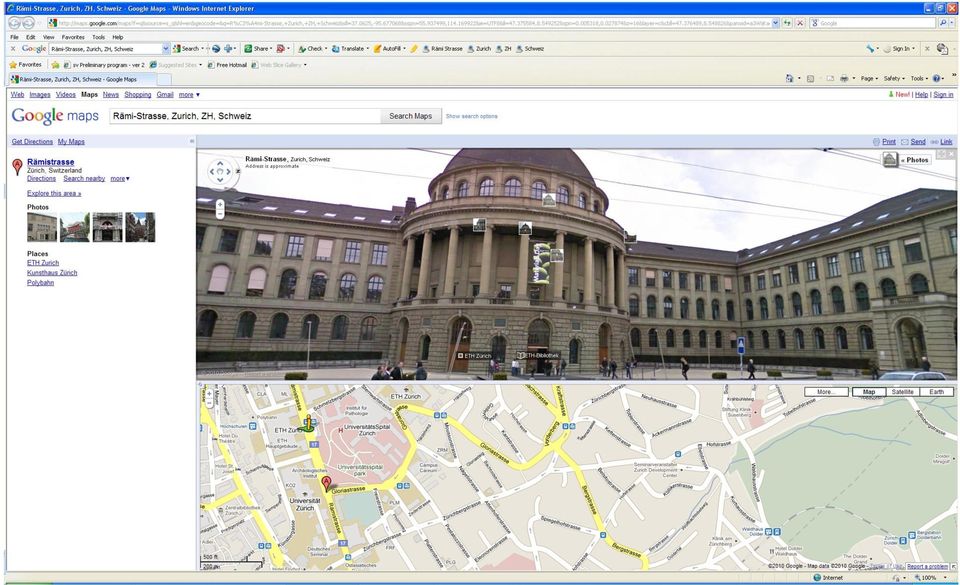

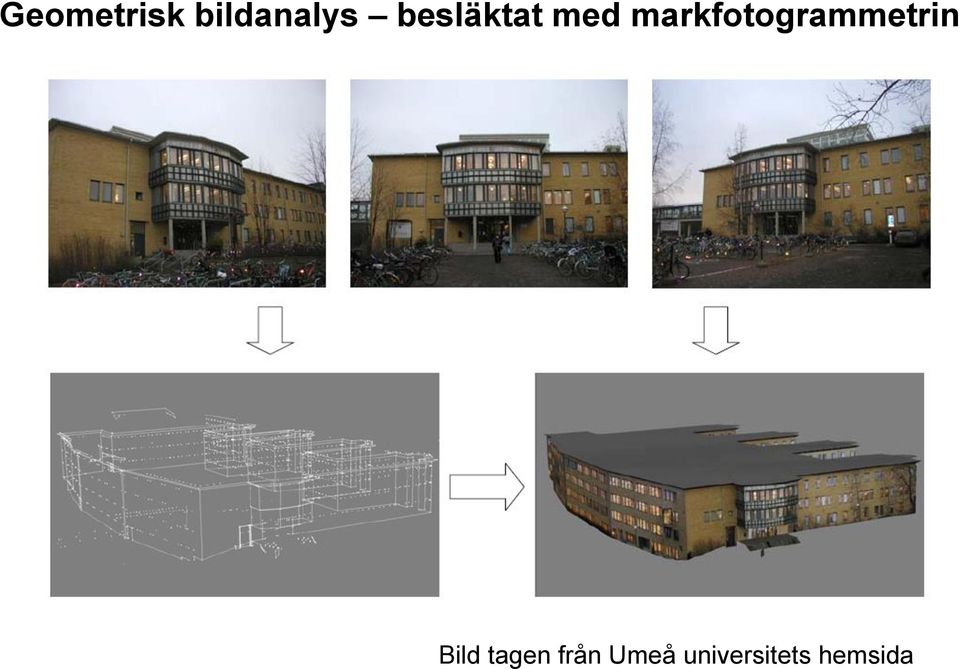

13 Geometrisk bildanalys besläktat med markfotogrammetrin Bild tagen från Umeå universitets hemsida

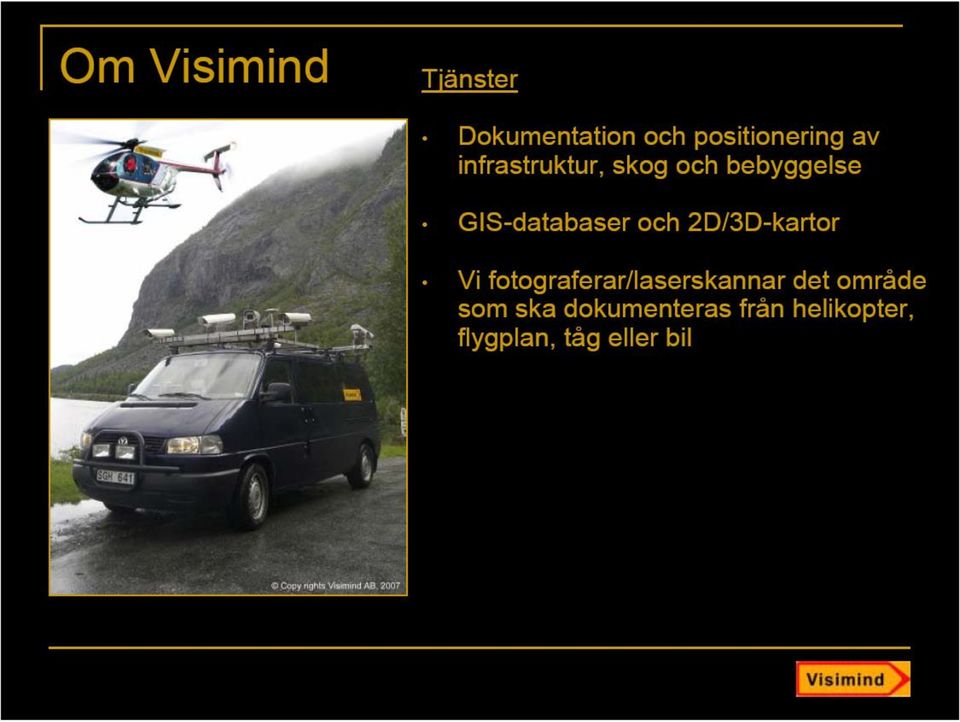

14

15

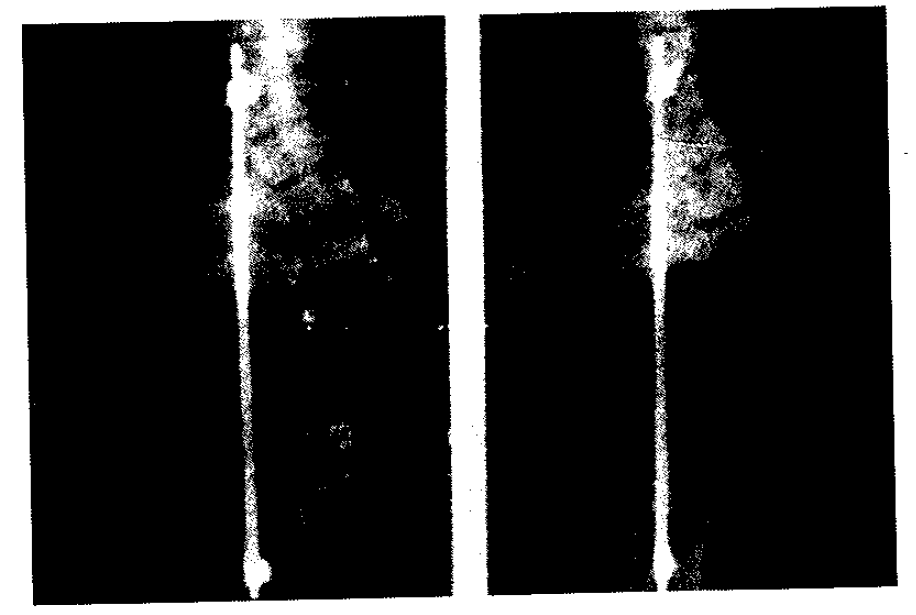

16 Medicinsk fotogrammetri används på t.ex. röntgenbilder KS ortopedi / KTH Fotogrammetri

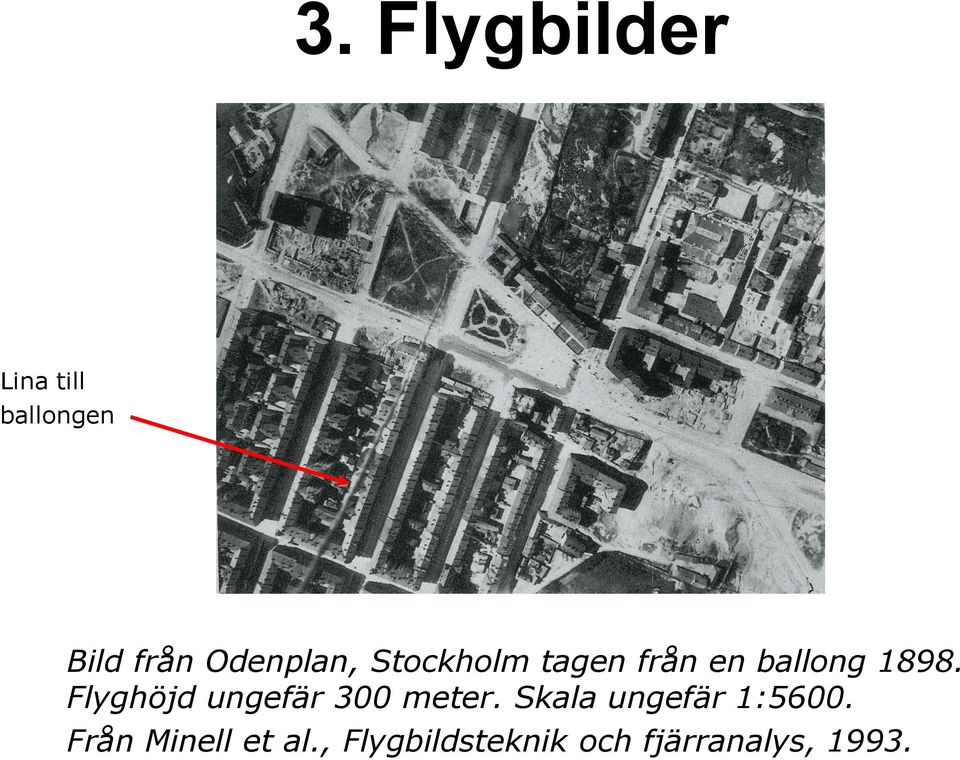

17 3. Flygbilder Lina till ballongen Bild från Odenplan, Stockholm tagen från en ballong Flyghöjd ungefär 300 meter. Skala ungefär 1:5600. Från Minell et al., Flygbildsteknik och fjärranalys, 1993.

18 Focke-Wulf 58 Weihe.Lantmäteriets första flygplan. Köptes 1938.

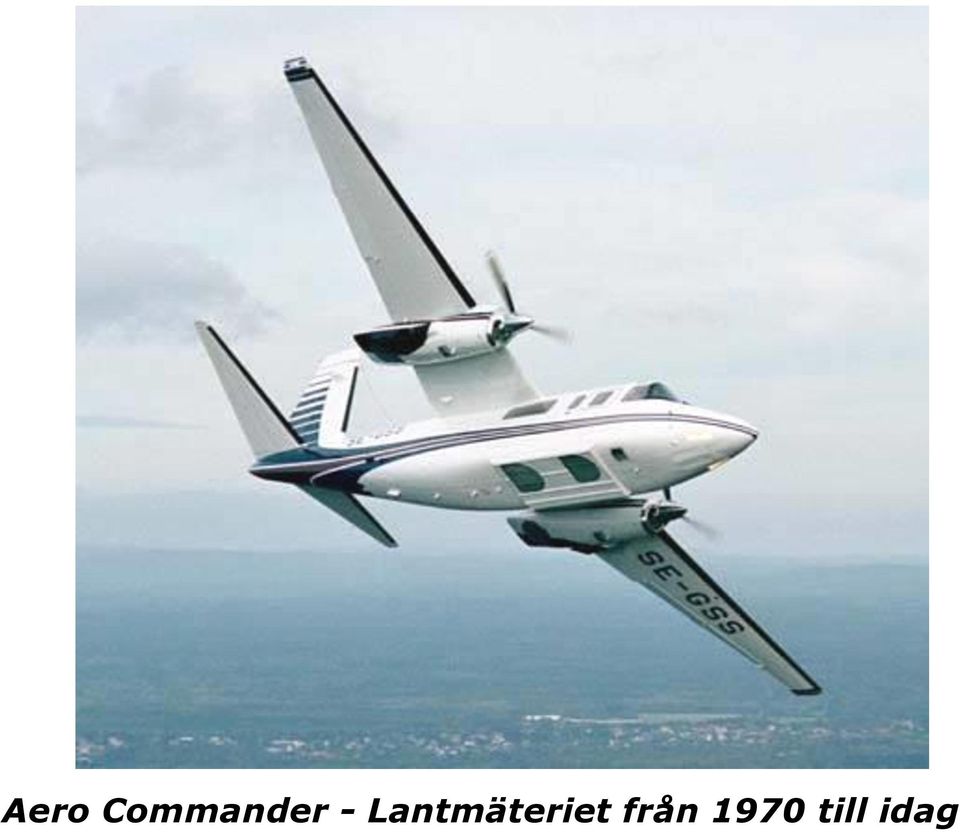

19 Aero Commander - Lantmäteriet från 1970 till idag

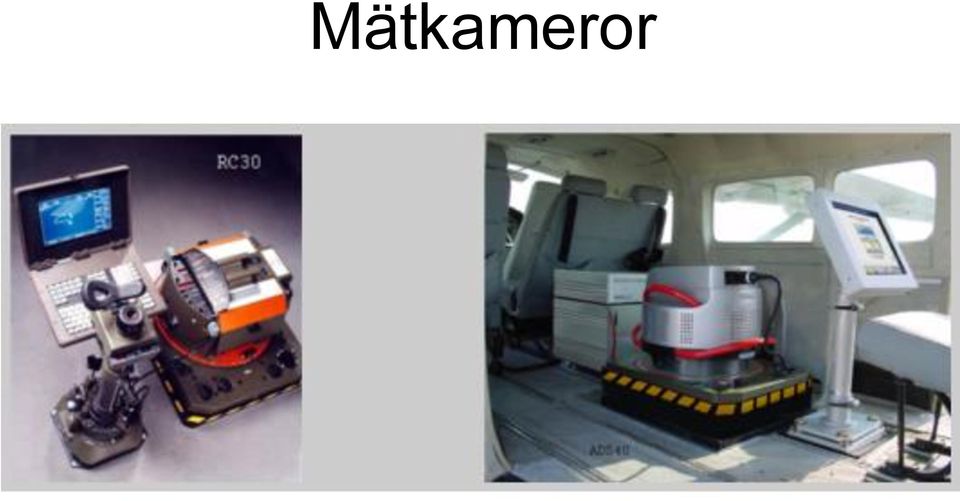

20 Mätkameror

21 CCD-sensor CCD-sensor i form av detektormatris med format 90 x 84 mm för flygmätkameran Z/I DMC II. Pixelstorlek i sensorn (ungefärligt): 5,5 μm Antal rader ca och kolumner ca Matrisen rymmer alltså omkring 250 miljoner detektorelement

22 Lantmäteriet Exempel på bilder från en digital mätkamera

23 Upplösning i bilderna k r d Exempel: Pixelstorlek i bilden: 5,5 μm Ungefärlig skala i bilden: 1: Ungefärlig geometrisk upplösning i bilden: d = * 5,5 μm = 0,11 m

24 Ljusförhållanden i bilder Ljus Ursprunglig bild Mörk Tonutjämnad bild Lantmäteriet och Nämden för skoglig fjärranalys (1993)

25 4. Fotografisk avbildning Bild Centralprojektion Karta Ortogonal projektion

26 Bild från mätkamera Rammärken eller Mätmärken y Bildcentrum eller Bildhuvudpunkt Koordinatsystem i bilden x Observera: Bildcentrum och Bildhuvudpunkt sammanfaller inte alltid. Vi bortser dock från det i denna kurs.

27 Inre orienteringen c kamerakonstanten H bildhuvudpunkten O Projektionscentrum x rammärken radiell felteckning Den inre orienteringen är känd från tillverkning/kalibrering av kameran

28 Yttre orienteringen Lodlinje Bildplan i positivläge 6 yttre orienteringselement per bild: Positionen för projektionscentrum (Xo, Yo, Zo) Riktningen för kameraaxeln. Bestäms av de tre rotationerna (ω, φ, κ; omega, fi, kappa) Den yttre orienteringen kan approximativt Bestämmas med externa sensorer (t.ex. GPS och gyron) men bestäms mer exakt i den fotogrammetriska beräkningsprocessen. Nadirpunkt Källa: A. Boberg

29 Fotografisk avbildning baseras på centralprojektion Inre orienteringen kamerans inre geometri Yttre orienteringen kamerans position och riktning Den yttre strålen (heldragen) rekonstrueras genom kunskap om den inre (streckad)

30 5. Skalan i en flygbild Skalfaktorn i en flygbild (m) är approximativt: m=h/c där h är flyghöjden och c är kamerakonstanten. Källa: A. Boberg

31 Skalvariationer Skalan varier dock eftersom: - Kameraaxeln sammanfaller inte helt med lodlinjen (dvs. inga stränga lodbilder finns i praktiken) - Topografin ger en radiell höjddeplacering - Jordkrökning

32 Radiell höjddeplacering I

33 Radiell höjddeplacering II Studier av likformiga trianglar ger: Källa: A. Boberg

34 6. Avvikelser från centralprojektion Refraktion i atmosfären Problem i bildplanet - bristande planhållning av film (analog kamera) - brister i digitala sensorn (CCDn) (digital kamera) Ofullkomligheter i kamerans optik (detta kan modelleras som en del av den inre orienteringen radiell felteckning) Vidare måste man ta hänsyn till jordkrökning, kartprojektionseffekter, etc.

35 Radiell felteckning
