Förädlade produkter från NNH-data. Christofer Grandin

Transkript

1 Förädlade produkter från NNH-data Christofer Grandin

2 Förädlade produkter från NNH Laserpunkter Mark - Grid, TIN - Lutningsindex, skuggning, relief, höjdkurvor - Brytlinjer Byggnader / Infrastruktur - Byggnader - Broar, vindkraftverk, master - Kraftledningar Skog / Vegetation - Enstaka träd - Vegetationsstrukturer - Beståndsindelning Visualisering Annat material Flygbilder Satellitbilder Befintligt kartmaterial mm Tillämpningar Kartering Ortofotoframställning Planering Projektering Geologi Arkeologi Skogsbruk Jordbruk Riskanalys Miljöanalys Hydrologi

3 Förädlade produkter från NNH Laserpunkter Mark - Grid, TIN - Lutningsindex, skuggning, relief, höjdkurvor - Brytlinjer Byggnader / Infrastruktur - Byggnader - Broar, vindkraftverk, master - Kraftledningar Skog / Vegetation - Enstaka träd - Vegetationsstrukturer Visualisering

4 Punktmoln med intensitetsvärde

5 Punktmoln klassificerade punkter

6 Produkter Laserpunkter Mark - Grid, TIN - Lutningsindex, skuggning, relief, höjdkurvor - Brytlinjer Byggnader / Infrastruktur - Byggnader - Broar, vindkraftverk, master - Kraftledningar Skog / Vegetation - Enstaka träd - Vegetationsstrukturer Visualisering

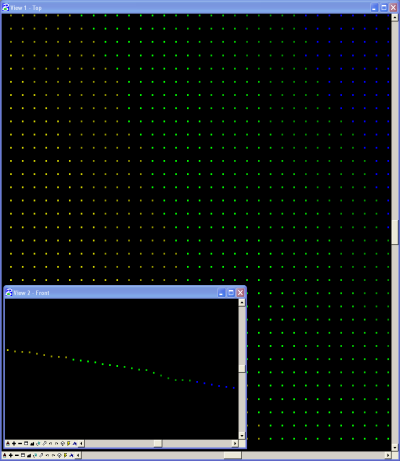

7 Mark - punkter Markpunkter i grid Uppfyller de flesta användares krav Enkelt dataformat Försämring av datat Stora filer

8 Markgrid markklassade laserpunkter

9 Markgrid Interpolation för utfyllnad

10 Markgrid - med interpolationsgräns

11 Markgrid med interpolationsgräns

12 Mark - punkter Intelligent uttunning Model-Key Points

13 NNH-data Editering?

14 NNH-data editerad mark

15 NNH-data lägga till brytlinjer

16 Mark Triangelmodeller, med/utan brytlinjer

17 Triangelmodell, utan brytlinjer

18 Triangelmodell, med brytlinjer Distinkta vägkanter, barriärer och diken, bra beräkning av avrinning

19 Planering - skanning i olika skeenden Bra underlag vid förstudier -Höghöjdsskanning -NNH-data Produkter -Grova markmodeller -Ortofoton -Skogsinventering -Siktanalyser -Bullerstudier -Arkeologi -Visualiseringar vid samråd

20 Projektering Underlag vid detaljprojektering -Låghöjdsskanning

21 Projektering Underlag vid detaljprojektering -Låghöjdsskanning

22 Mark - höjdkurvor

23 Mark höjdkurvor, filtrerat

24 Höjdmodell - Shading

25 Höjdmodell - Shading

26 Höjdmodell - Shading

27 Shading

28 Shading

29 Shading

30 Shading

31 Shading

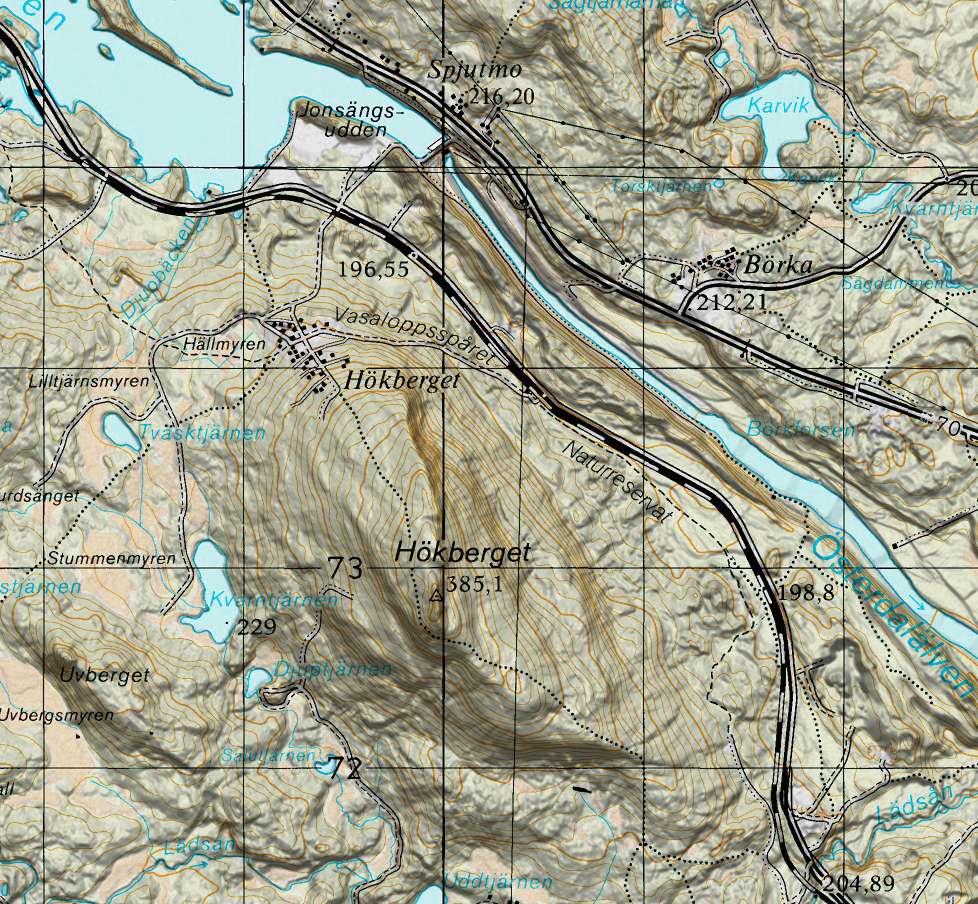

32 Mark - shading

33 Mark - lutningsindex

34 Arkeologi Gravfält Norra Hallsjö Ljungbytrakten Högupplöst data

35 Mark + ortofoto

36 Projekteringskarta och brytlinjer

37 Projekteringskarta

38 Miljö, hydrologi - översvämning Lågupplöst laserdata (t ex NNH)

39 Miljö, hydrologi - översvämning Lågupplöst laserdata (t ex NNH)

40 Översvämningskartering

41 Produkter Laserpunkter Mark - Grid, TIN - Lutningsindex, skuggning, relief, höjdkurvor - Brytlinjer Byggnader / Infrastruktur - Byggnader - Broar, vindkraftverk, master - Kraftledningar Skog / Vegetation - Enstaka träd - Vegetationsstrukturer Visualisering

42 Byggnader NNH

43 Byggnader Högupplöst

44 Byggnadsmodellering - TerraScan Från högupplöst data Från NNH-data

45 Byggnader - stadsmodeller

46 Modellering av hus

47 Olika exempel på 3D-modellering Lågupplöst Lund Medelupplöst Eskilstuna Högupplöst Västerås Högupplöst - Växjö

48 Lågupplöst data exempel Lund Indata Laserdata med punkttäthet på ca 2 punkter/m 2 Uppdrag 3D-byggnader(grovediterade) i CAD-format Höjdmodell Ca 90 km 2 Metod Automatisk byggnadsmodellering (grovediterad manuellt)

49 Lund med omnejd

50

51 Medelupplöst data exempel Eskilstuna Indata Laserdata punkttäthet 3-5 punkter/m2 Från kommun: 2D-byggnadspolygoner Uppdrag Markklassning - editerad Höjdmodell 1 och 5 m grid Modellera horisontella (platta) tak (lägsta takfot) Splitta byggnadspolygonerna om höjddifferensen är > 1 våning Vertikala väggar mellan intilliggande tak och mellan tak och mark (väggarna startar under marknivå) Krav på topologin i data inga hål Leveransformat DWG Metod Automatisk klassning Manuell editering av klassning och byggnadsdelning Automatisk höjdsättning

52 Laserdata mark, byggnad, övrigt

53 DEM grid + Byggnadsmodeller

54

55

56 Högupplöst data Exempel Västerås Indata Laserdata > 10 punkter/m 2 Uppdrag 3D-byggnadsmodell Ca 100 km 2 Metod Automatisk 3D-modellering från punktmoln (grovediterad)

57

58

59 Högupplöst data Exempel Växjö Indata Laserdata punkter/m 2 Pictometry snedbilder Uppdrag Texturerad byggnadsmodell Metod Manuell vektorisering i punktmolnet (starka krav på topologi) Automatisk texturering från Pictometry-bilder Leveransformat 3D Studio Max

60

61

62 Byggnader/Infrastruktur - Kraftledning

63 Byggnader/Infrastruktur - kraftledning

64 Produkter Laserpunkter Mark - Grid, TIN - Lutningsindex, skuggning, relief, höjdkurvor - Brytlinjer Byggnader / Infrastruktur - Byggnader - Broar, vindkraftverk, master - Kraftledningar Skog / Vegetation - Enstaka träd - Vegetationsstrukturer Visualisering

65 Ytmodell

66 Ytmodell

67 Ytmodell

68 Skog och vegetation Identifiera trädindivider

69 Skogsinventering Blom har utvecklat en storskalig analysmetod för att bestämma beståndsdata för skogligt bruk baserad på lågupplöst LiDAR (ex NNH) och digital fotogrammetri. Trädhöjd Träddiameter Beståndsvolym Kvalité Antal träd Trädslag

70 Skogsinventering

71 Skogsinventering

72 Skogsinventering

73 Volym per hektar

74 Enstaka träd

75 Produkter Laserpunkter Mark - Grid, TIN - Lutningsindex, skuggning, relief, höjdkurvor - Brytlinjer Byggnader / Infrastruktur - Byggnader - Broar, vindkraftverk, master - Kraftledningar Skog / Vegetation - Enstaka träd - Vegetationsstrukturer Visualisering

76 Visualisering

77 Visualisering

78 Visualisering

79 Visualisering av projektering Visualisering

80
