1 PRODUKTKATALOG FÖR GEODATA "Vi är ett nav för geografisk information i staden" Göteborgs stad förvaltar stora mängder geografiska data som kan användas i olika sammanhang. Vi har en samlad kompetens och ligger långt framme inom området. Det är stadsbyggnadskontoret som dokumenterar när stadsbilden förändras. Hos oss hittar du flygbilder, kartor och geografiska data. I vår produktkatalog presenteras en del av våra produkter och tjänster. Välkommen att kontakta oss för mer information om vad vi kan göra för dig! juni 2013

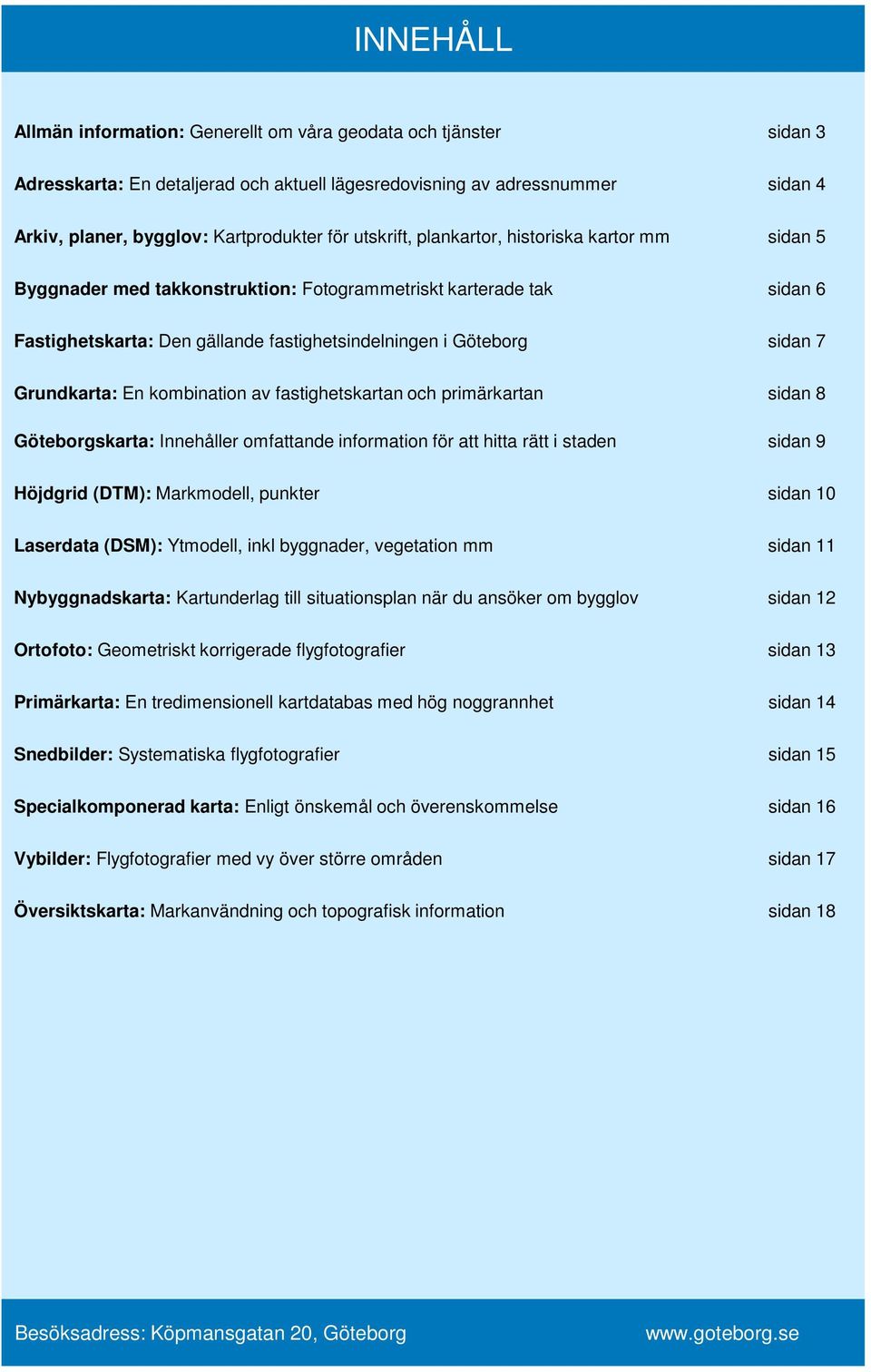

2 INNEHÅLL Allmän information: Generellt om våra geodata och tjänster sidan 3 Adresskarta: En detaljerad och aktuell lägesredovisning av adressnummer sidan 4 Arkiv, planer, bygglov: Kartprodukter för utskrift, plankartor, historiska kartor mm sidan 5 Byggnader med takkonstruktion: Fotogrammetriskt karterade tak sidan 6 Fastighetskarta: Den gällande fastighetsindelningen i Göteborg sidan 7 Grundkarta: En kombination av fastighetskartan och primärkartan sidan 8 Göteborgskarta: Innehåller omfattande information för att hitta rätt i staden sidan 9 Höjdgrid (DTM): Markmodell, punkter sidan 10 Laserdata (DSM): Ytmodell, inkl byggnader, vegetation mm sidan 11 Nybyggnadskarta: Kartunderlag till situationsplan när du ansöker om bygglov sidan 12 Ortofoto: Geometriskt korrigerade flygfotografier sidan 13 Primärkarta: En tredimensionell kartdatabas med hög noggrannhet sidan 14 Snedbilder: Systematiska flygfotografier sidan 15 Specialkomponerad karta: Enligt önskemål och överenskommelse sidan 16 Vybilder: Flygfotografier med vy över större områden sidan 17 Översiktskarta: Markanvändning och topografisk information sidan 18

3 ALLMÄN INFORMATION Många av våra produkter finns med men den är ännu inte helt komplett. Kontakta oss gärna om du saknar något. Kontakt: Anges på respektive produktblad. Geodataavdelningen på stadsbyggnadskontoret har ett övergripande ansvar för geografiska data och kontaktas på Referenssystem: Göteborgs Stad arbetar i koordinatsystemet Sweref i plan och i höjdsystemet RH Som specialbeställning kan vi hjälpa till med transformationer (se Priser, nedan). Dataformat: Göteborgs Stad arbetar i MapInfo och AutoCad, vilket gör att vi enklast levererar varianter på dessa format (mif/mid/tab respektive dxf/dwg) om inget annat anges på produktbladet. Som specialbeställning kan vi hjälpa till att konvertera mellan format (se Priser, nedan). Priser: Många av våra produkter går att få som pdf i A4 eller A3 utan kostnad hos vårt arkiv (se Arkiv, planer, bygglov). För övriga produkter tas en avgift ut för tillfälligt nyttjande av geodata. Prissättningen beslutas i byggnadsnämnden och baseras generellt på hur stor areal köpet gäller. Vid specialbeställningar debiteras arbetstiden det tar att framställa produkten eller utföra arbetet. Du kan alltid kontakta oss för prisuppgift och offert. Nyttjanderätt: Nyttjanderätten beskrivs i avtalet som medföljer köpet. För tryckta kartor betalas nyttjandeavgift. Avgiften grundas på antal exemplar (upplaga) och tryckt kartarea i dm 2. Leveransätt: Leveranssättet är främst beroende av beställningens storlek. Föredraget leveranssätt är per e-post, alternativt enligt överenskommelse. Möjlighet till ftp-leverans finns. Bakgrundskartor: Vissa av våra produkter lämpar sig bra som bakgrundskarta för presentation av annan information. Detta anges för respektive produkt. Utskrifter på papper: Maximal utskriftsstorlek är 1 x 1,5 meter. Kostnaden baseras på hur stor yta utskriften täcker. 3

4 ADRESSKARTA Aktuella och korrekta adresser med koppling till geografin är grundläggande för en rad verksamheter i olika delar av samhället. Adresserna knyter samman personer, företag och verksamheter med platsen. Exempel på verksamheter där adresserna är centrala är: Räddningstjänsten och polisen, folkbokföringen, post och distribution, transportplanering, navigering och positionering. På den digitala adresskartan hittar du fastställda gatunamn och adressnummer med exakt geografiskt läge på entréer och infarter. Beskrivning: Innehåller fastställda gatunamn med beslutade sträckningar, adressnummer, adresstatus (gällande eller reserverad adress), adresspunktens koordinatläge (entré, infart eller övrigt läge, information om osäkert läge samt portgenomgångar (illustration till höger ovan) Adressuppgifterna kan med fördel kombineras med bakgrundsinformation som byggnader, fastighetsgränser, gator, vägar med mera (illustration i mitten ovan). Användningsområden: Lämplig när du behöver en detaljerad och aktuell lägesredovisning av adressnummer. Omfattning: Hela kommunen. Aktualitet: Uppdateras dagligen/löpande. Kartskala: 1:400-1:1000 Format: Filformatet tab mfl eller utskrift på papper. Kostnad: Enligt byggnadsnämndens taxa. Priset beräknas per adresspunkt + eventuell bakgrundsinformation. 4

5 ARKIV, PLANER, BYGGLOV Byggarkiv Kartprodukter för utskrift, plankartor, historiska kartor mm Tillhandahåller kart- och ritningsprodukter över Göteborgs stad. Arkivet har sedan 2009 möjlighet att erbjuda bygglov som beviljats i Göteborg från år 1875 i digitalt format. Här finns även lantmäterihandlingar, tomtkartor, bevarandeprogram samt äldre och gällande planer att tillgå digitalt via självservice. Digitalt bygglovarkiv En tjänst som gör det möjligt för dig och ditt företag att komma åt bygglov digitalt via internet. För mer information och avtalsskrivning kontakta: it-support.stadsbyggnad@sbk.goteborg.se Självservice Du kan idag plocka ut digitalt material kostnadsfritt direkt från kundterminalerna. Detta kan du göra genom att e-posta handlingen till dig själv eller spara ner på USB minne. Möjlighet finns även till utskrift på A4/A3-papper. Grundläggande datorvana krävs men det finns beskrivning på hur man går tillväga. Telefontider måndag - fredag kl Arkivet E-post: arkiv@sbk.goteborg.se Öppettider: Självservice mån,ons, fred tis, tors Arkivet med personal måndag - fredag kl

6 BYGGNADER MED TAKKONSTRUKTION Fotogrammetriskt karterade tak Beskrivning: Olika detaljeringsnivå finns: Kantlinjer som avgränsar olika ytor (wireframe) visas i bilden till vänster och innehåller samtliga linjedata som krävs för övriga detaljeringsnivåer. LOD3 (mittenbild) innehåller tak som är större än 15 m 2, takkupor större än 2 m 2 och akitektur som är karakteristisk för byggnaden. LOD2 (bild till höger) innehåller tak som är större än 15 m 2 samt akitektur som är karakteristisk för byggnaden. Användningsområden: Som underlag för skuggstudier, solstudier, siktstudier, bulleranalyser, flödesanalys eller för att skapa 3D-modeller vid nya byggprojekt. Omfattning: I stort sett hela kommunen. Aktualitet: Format: shp Kostnad: Enligt byggnadsnämndens taxa. 6

7 FASTIGHETSKARTA På fastighetskartan hittar du bland annat gällande fastighetsgränser. Fastighetskartan visar den gällande fastighetsindelningen i Göteborg. Beskrivning: Innehåller fastighetsgränser, gränspunkter, fastighetsbeteckningar och rättigheter. Kartframställning sker genom beräkning och inmätning av gränser. Illustrationen till vänster beskriver innehållet i fastighetskartan. Användningsområden: Används ofta i kombination med annat kartmaterial för att få en fullständig redovisning av aktuella fastighetsgränser, byggnader, vägar med mera (illustrationen till höger ovan). Omfattning: Hela kommunen. Aktualitet: Uppdateras kontinuerligt när det sker förändringar i fastighetsindelningen. Kartskala: 1:200 1:4000 Format: Digitalt som dwg, dxf, tab, mif eller utskrift på papper. Kostnad: Enligt byggnadsnämndens taxa och beroende på ev. bakgrundsinformation. 7

8 GRUNDKARTA Grundkartan beskriver gällande förutsättningar beträffande mark, fastigheter, byggnader, anläggningar mm Beskrivning: Innehåller fastighetskartans redovisning av fastigheter och primärkartans kartdetaljer som bland annat består av byggnader, höjdkurvor, vägkanter. Användningsområden: Som juridiskt kartunderlag för att upprätta och redovisa detaljplan. Omfattning: Fastighetskartan är heltäckande för hela Göteborg och primärkartan omfattar 80% av kommunens landområde. Aktualitet: Ajourhålls vid beställning. Kartskala: 1:400-1:2000 Format: Digitalt som dwg, dxf, tab, mif eller på papper. Kostnad: Enligt byggnadsnämndens taxa. 8

9 GÖTEBORGSKARTA Göteborgskartan innehåller omfattande information för att hitta rätt i staden Beskrivning: Kartan innehåller offentliga byggnader, gatunamn, bostadsområden, grönområden, sjöar och vattendrag, hamn- och industrimark, spårlinjer med mera. Användningsområden: Kartan kan användas för turistinformation, planering, i trycksaker eller på webben. Specialprodukter framställs efter önskemål. Omfattning: Hela kommunen. Aktualitet: Uppdatering sker kontinuerligt. Kartskala: 1: : Format: Digitalt som eps, ai, gif, jpg och tif eller utskrift på papper. Kostnad: Beror på utsnitt och innehåll enligt byggnadsnämndens taxa. Kostnad för specialprodukter debiteras med arbetstid enligt taxan. Göteborgskartan som väggkarta: Skrivs ut på fotopapper i skala 1:20 000, format 171x178 cm. 9

10 HÖJDGRID Höjddata, markmodell (DTM = Digital terrängmodell) Beskrivning: Innehåller bearbetade LIDAR-data ifrån laserskanning 2010 flugen från ca 550 meters höjd. LIDAR datat har 8 punkter per m 2 som klassificerats i markyta och därefter interpolerats till ett 0,5 meters höjdgrid, dvs punkter med en halv meters mellanrum. Alla punkter är beräknade. Användningsområden: Går bra att använda vid en förstudie men ej som projekteringsunderlag. Bilden till höger visar en triangelmodell (TIN) som skapats av datat. Omfattning: Stora delar av kommunen, exklusive södra skärgården samt några ytterområden. Aktualitet: 2010 Format: ascii (xyz) Kostnad: Enligt byggnadsnämndens taxa. Bilden visar skillnaden på markmodell (DTM) och ytmodell (DSM) 10

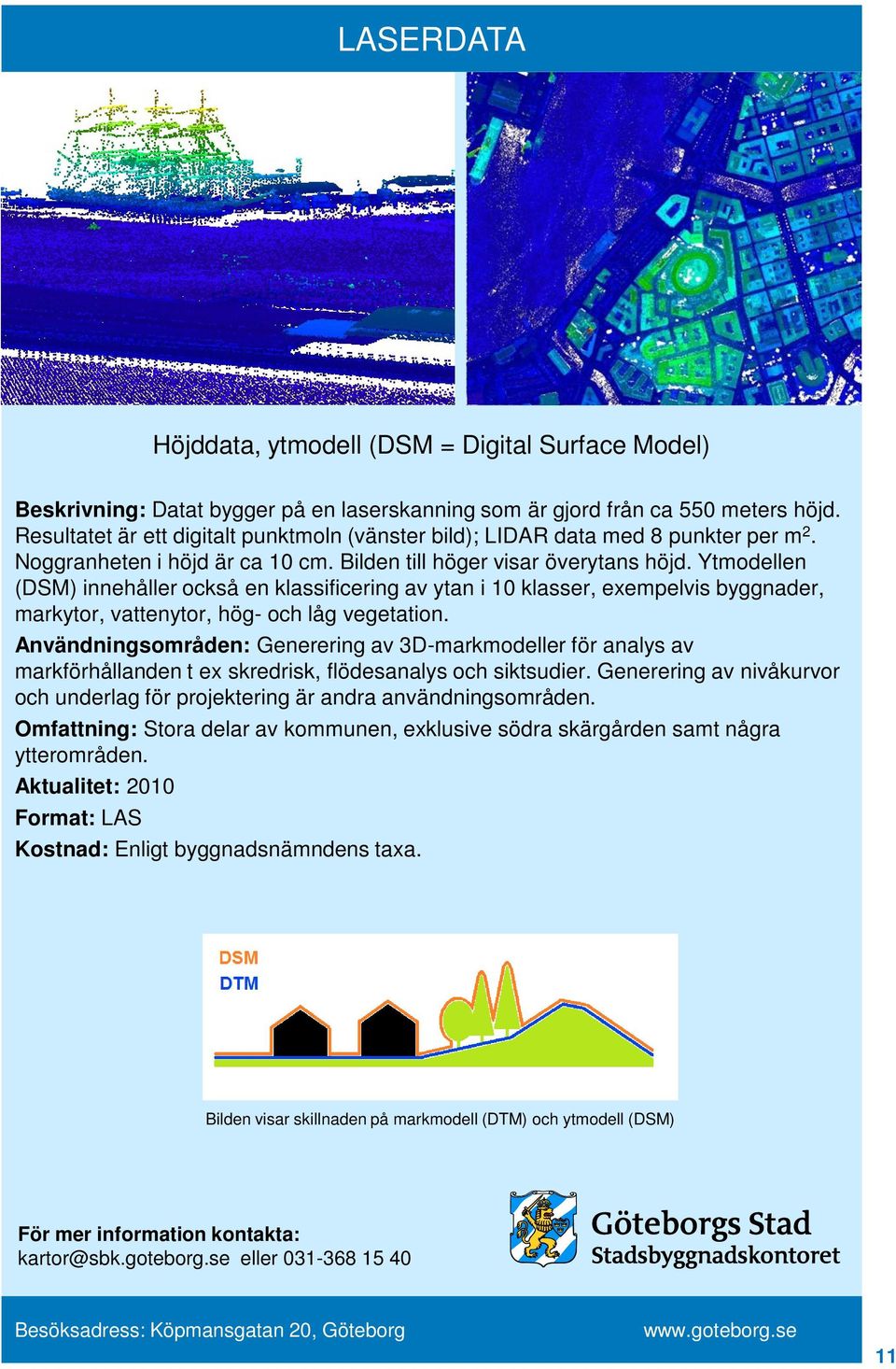

11 LASERDATA Höjddata, ytmodell (DSM = Digital Surface Model) Beskrivning: Datat bygger på en laserskanning som är gjord från ca 550 meters höjd. Resultatet är ett digitalt punktmoln (vänster bild); LIDAR data med 8 punkter per m 2. Noggranheten i höjd är ca 10 cm. Bilden till höger visar överytans höjd. Ytmodellen (DSM) innehåller också en klassificering av ytan i 10 klasser, exempelvis byggnader, markytor, vattenytor, hög- och låg vegetation. Användningsområden: Generering av 3D-markmodeller för analys av markförhållanden t ex skredrisk, flödesanalys och siktsudier. Generering av nivåkurvor och underlag för projektering är andra användningsområden. Omfattning: Stora delar av kommunen, exklusive södra skärgården samt några ytterområden. Aktualitet: 2010 Format: LAS Kostnad: Enligt byggnadsnämndens taxa. Bilden visar skillnaden på markmodell (DTM) och ytmodell (DSM) 11

12 NYBYGGNADSKARTA Kartunderlag till situationsplan när du ansöker om bygglov Beskrivning: Nybyggnadskartan är ett hjälpmedel i projekteringen och ett underlag till situationsplanen när du ansöker om bygglov. Kartan innehåller gränser till fastigheter, servitut och gemensamhetsanläggningar. Kartdetaljer har hög noggrannhet på byggnader, höjdkurvor, hägnader och eventuella fornminnen. Gatu- och väghöjder samt VA-anslutningspunkter finns också med. Beskrivning till kartan medföljer. Användningsområden: Nybyggnadskarta är obligatoriskt kartunderlag till situationsplanen när du ansöker om bygglov för nybyggnad av bostads-, kontors-, industri- och affärshus samt större tillbyggnader. Enkel nybyggnadskarta behövs för nybyggnad av komplementbyggnad (garage, förråd), teknikbyggnader och mindre tillbyggnad av en- och tvåbostadshus. Omfattning: Hela kommunen. Aktualitet: Gällande redovisning av fastighetskartan och primärkartan samt detaljplanens bestämmelsegränser. Kartskala: 1:400-1:1000 Format: Digitalt i dwg-format eller utskrift på papper. Kostnad: Enligt byggnadsnämndens taxa. Du kan beställa Nybyggnadskarta på Göteborgs hemsida via en e-tjänst: Sök överst på efter Beställning Nybyggnadskarta lantmateri@sbk.goteborg.se eller bygginfo Eva Nordström Lena Kling Johansson

13 ORTOFOTO Geometriskt korrigerade flygfotografier som passar ihop med övriga kartprodukter. Fotograferingsår 2010 och 2011 Beskrivning: Samtliga stråk är flugna i öst-västlig riktning efter snösmältningen och före lövsprickningen. Fotot är upplösningsmässigt en bättre produkt än tidigare ortofoton men det är inte lika grönt eftersom bilderna är tagna före lövsprickningen. Upplösningen är 8 cm, d.v.s. en pixel i bilden motsvarar 8 cm i naturen. Användningsområden: Ortofoto är ett utmärkt hjälpmedel vid bland annat kartframställning, samhällsplanering, projektering och som bakgrundsinformation i olika sammanhang. Omfattning: Hela kommunen. Ortofotot är inpassat i referenssystemet SWEREF Aktualitet: Södra delen av kommunen är fotgraferat våren 2010 och norra delen våren Tidigare årgångar av ortofoto: 2008, 2006, 2003, 2002, 1998, 1942, Format: Digitalt som tif, jpg, ecw eller utskrift på papper. Kostnad: Enligt byggnadsnämndens taxa. 13

14 PRIMÄRKARTA Primärkartan är en tredimensionell (3D) kartdatabas med hög noggrannhet som innehåller bland annat Göteborgs byggnader Beskrivning: Innehåller kartdetaljer med hög noggrannhet, till exempel byggnader, höjdkurvor, vägkanter, kantsten, häckar, staket, träd med mera. Kartan är fotogrammetriskt framställd från flygbilder med en flyghöjd på ca 1000 m. Användningsområden: Primärkartan är underlag för detaljerad planerings- och projekteringsverksamhet. Utgångsmaterial för upprättande av nybyggnadskartor, förrättningskartor, ledningsdokumentation med mera. Används ofta i kombination med till exempel fastighetskartan för att få en fullständig redovisning över gällande fastighetsgränser, byggnader, vägar och dylikt. Omfattning: Hela kommunen. Nivåkurvorna täcker ca 80% av kommunen. Aktualitet: Fotogrammetrisk ajourhållning av samtliga detaljer med 2 års intervall. Byggnader ajourhålls genom inmätning. Kartskala: 1:200-1:2000. Format: 2D och/eller 3D-information. Digital leverans som dwg, dxf, tab, mif och utskrift på papper. Kostnad: Enligt byggnadsnämndens taxa. 14

15 SNEDBILDER Systematiska flygfotografier Beskrivning: Snedbilderna är tagna i de fyra väderstrecken från flygplan med fasta kameror i graders lodvinkel. Flygningarna sker systematiskt i stråk. Användningsområden: Snedbilderna kan exempelvis användas som dokumentation av förändringar i staden och illustrationer i trycksaker. Omfattning: Olika områden fotograferas olika år och 2010 fotograferades över centrala Göteborg och 2006 gjordes flygningar över större delen av kommunen. Aktualitet: Anges per bild. Kartskala: Varierande i bilden och mellan bilderna. Flygning sker på ca 400 m höjd. Format: Digitalt som tif, jpg eller utskrift på papper. Kostnad: Beroende på antalet bilder enligt byggnadsnämndens taxa. 15

16 SPECIALKOMPONERAD KARTA Vi skapar en karta enligt dina önskemål Exempel: Kartor till trycksaker med Göteborgskartan som grund. Ortofotot kan användas som bakgrund att lägga text, adresser eller annan information på. Välj någon av våra bakgrundskartor att lägga egna verksamhetsdata på. Kostnad: Enligt byggnadsnämndens taxa. Kontakta oss för offert. 16

17 VYBILDER Flygfotografier Beskrivning: Varje år fotograferas några områden i Göteborg där förändringar har skett eller kommer att ske i byggnation eller vägnät. Göteborg är dokumenterat med ca bilder från 1982 och framåt. Fotograferat från flygplan eller helikopter. Användningsområden: Vybilderna kan exempelvis användas som dokumentation av förändringar i staden och illustrationer i trycksaker. Omfattning: Olika områden fotograferas olika år. Aktualitet: Anges per bild. Kartskala: Varierande i bilden och mellan bilderna. Format: Digitalt som tif, jpg eller utskrift på papper. Kostnad: Beroende på antalet bilder enligt byggnadsnämndens taxa. 17

18 ÖVERSIKTSKARTA Översiktskartan redovisar Göteborgs markanvändning och innehåller tvåoch tredimensionell topografisk information. Beskrivning: Kvartersmark och markanvändningsområden med topografiska detaljer det vill säga byggnader, vägar, höjdkurvor med mera. Användningsområden: För översiktlig planering och GIS-produkter. Lämplig som bakgrundskarta till annan information. Omfattning: Hela kommunen. Aktualitet: Ajourhållning av topografiska detaljer med 1-3 års intervall Kartskala: 1:4000 1: Format: Digitalt som dwg, dxf, tab, mif eller utskrift på papper. Kostnad: Enligt byggnadsnämndens taxa. 18
