1 Ny Nationell Höjdmodell Janos Böhm Anpassning till ett förändrat klimat /22 Malmö

2 Ny nationell höjdmodell Klimat- och sårbarhetsutredningen föreslår i sitt betänkande (SOU 2007:60) att Lantmäteriet bör få resurser för att skapa en nationell höjddatabas med tätare och noggrannare höjddata än dagens.

3 Vad säger regeringen? Lantmäteriets regleringsbrev för 2009

4 har bl a lett till uppbyggnad i två steg och sedan ajourhållning. Ambitionen är att hela landet skannas och autoklassificeras från halvårsskiftet 2009 tom 2013 Förbereda och genomföra behovsprövad kvalitetshöjning av höjdmodellen genom fineditering ? Förbereda ajourhållning av höjdmodellen så att den kan påbörjas 2016?

5 Finansiering löses successivt Utgår ifrån Klimat- och sårbarhetsutredningen (SOU2007:60) där 200 mkr föreslogs avsättas till Lantmäteriet för en ny höjdmodell Lantmäteriet har hösten 2009 rapporterat till regeringen att mkr krävs i särskilt anslag beroende på ambitionsnivå Lantmäteriet har hittills erhållit 120mkr för åren i särskilt anslag

6 tre ambitionsnivåer presenterade för regeringen hösten Skanning/Autoklassificering Skanning/Autoklassificering Kvalitetshöjning 200 mkr 239 mkr +103 mkr

7 Vilka områden är högst prioriterade? I söder: Vänerområdet och Götaälvdalen Mälardalen I norr: Torneälven med tillflöden Höjd över havet

8 Kommer hela landet skannas? Ambitionen är: Högst prioriterade områden skannas Övriga prioriterade områden tom 2011 och vitmarkerade områden tom 2012 Gulmarkerade områden under 2013 om finansiering erhålles Gråmarkerade områden tom 2013 om tilläggsfinansiering löses

9 Varför kommer inte de prioriterade områdena alltid först? Vädret eller översvämning/snö tillåter inte skanning Eventuella problem vid efterbearbetning och kvalitetskontroll, omskanning kan krävas Markmätningar saknas

10 Hur kan jag följa produktionsläget?

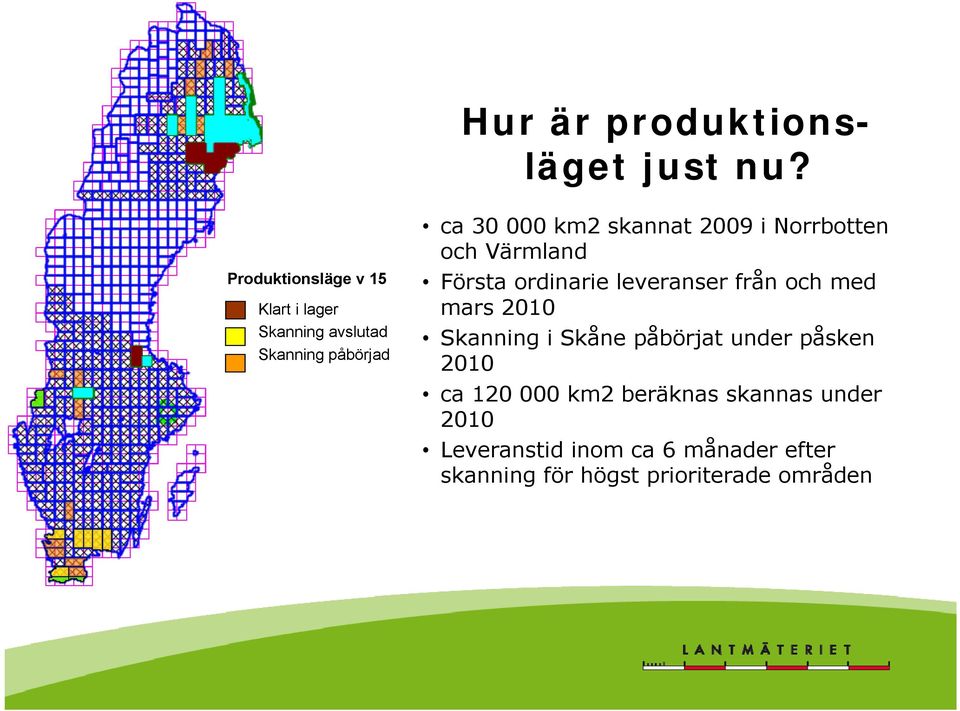

11 Hur är produktionsläget just nu? Produktionsläge v 15 Klart i lager Skanning avslutad Skanning påbörjad ca km2 skannat 2009 i Norrbotten och Värmland Första ordinarie leveranser från och med mars 2010 Skanning i Skåne påbörjat under påsken 2010 ca km2 beräknas skannas under 2010 Leveranstid inom ca 6 månader efter skanning för högst prioriterade områden

12 För Skåne ser det ut så här Produktionsläge v 15 Klart i lager Skanning avslutad Skanning påbörjad

13 Kvalitet i höjdmodeller Kvalitet eller noggrannhet i en höjdmodell baserad på laserskannade data är inte helt enkelt att förstå. Grundläggande för noggrannhet i höjdmodellen är underliggande punkters täthet och noggrannhet i plan- och höjd, vilka båda försämras med ökad flyghöjd.

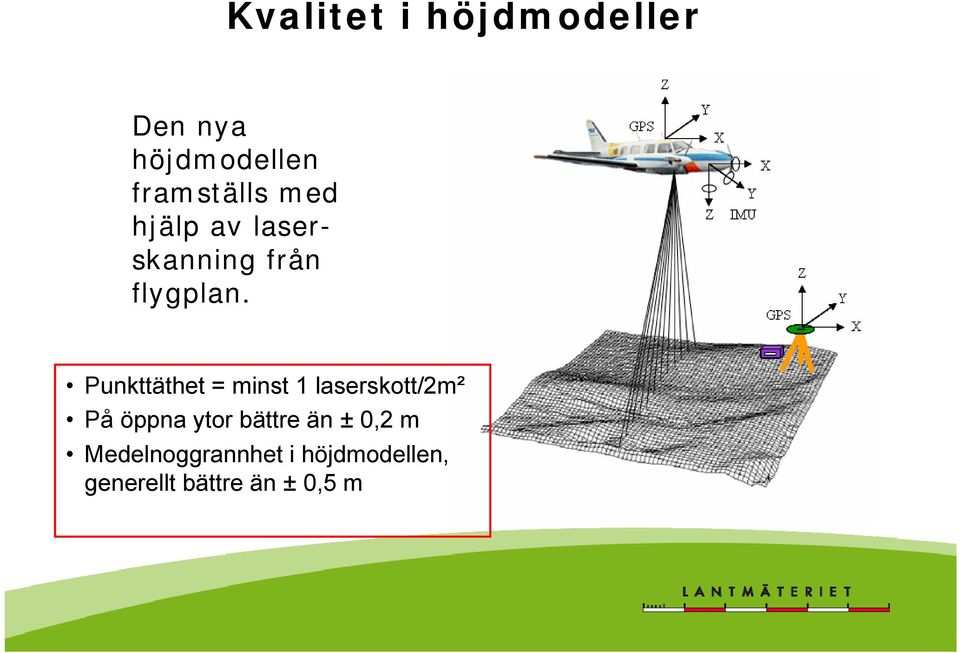

14 Kvalitet i höjdmodeller Den nya höjdmodellen framställs med hjälp av laserskanning från flygplan. Punkttäthet = minst 1 laserskott/2m² På öppna ytor bättre än ± 0,2 m Medelnoggrannhet i höjdmodellen, generellt bättre än ± 0,5 m

15 Kvalitet i höjdmodeller I småkuperad terräng kan det lokala medelfelet ligga på 2-3 gånger medelfelet på plana hårdgjorda ytor och jämföras med det globala medelfelet. I brant sluttande skogsterräng kan noggrannheten ligga på 5 gånger medelfelet eller mer. För Ny nationell höjdmodell gäller kravet att felet i höjd för plana hårdgjorda ytor är under 0,2 m. Kontroller på hittills flugna ytor visar dock att felet över plana hårdgjorda ytor hamnar under 0,1 m vilket erfarenhetsmässigt skulle tala för ett globalt medelfel på nedåt 0,3 m. Lika med medelfelet 2-3 gånger medelfelet 5 gånger medelfelet

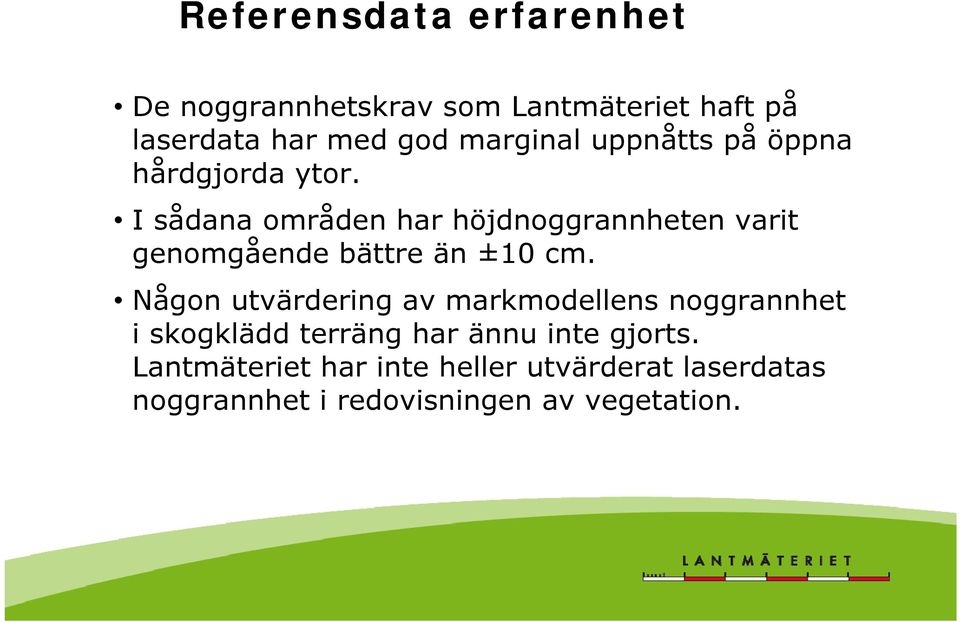

16 Referensdata erfarenhet De noggrannhetskrav som Lantmäteriet haft på laserdata har med god marginal uppnåtts på öppna hårdgjorda ytor. I sådana områden har höjdnoggrannheten varit genomgående bättre än ±10 cm. Någon utvärdering av markmodellens noggrannhet i skogklädd terräng har ännu inte gjorts. Lantmäteriet har inte heller utvärderat laserdatas noggrannhet i redovisningen av vegetation.

17 Vad ger den Nya Nationella Höjdmodellen och hur kan den användas på ett optimalt sätt? NNH levererar höjder i RH 2000 gränslöst över hela landet med ett medelfel på ca 20 cm, i vissa fall ännu bättre. De kommunala höjdsystemen måste därför relateras så skarpt som möjligt till RH 2000 så att även annan höjdinformation på bästa sätt kan matchas mot höjdmodellen. De kommunala höjdsystemen är grunden för all verksamhet där höjder används i kommunen. Kommunala höjdnät kan innehålla deformationer på mer än 1 dm i RH 00. Om dessa inte undanröjs försämras relationen till NNH i motsvarande grad och skärpan i NNH kan inte tillvaratas. De kommunala höjdnäten bör därför rätas upp genom att utjämnas i RH Därefter kan lokalisering och storlek på deformationerna användas för att transformera höjdsatta detaljer med största skärpa. Viktigt, eftersom det är höjderna på detaljerna som egentligen är det intressanta. Stomnätet är endast bärare av systemet.

18 i ett globalt anpassat referenssystem. Koordinater kommer att anges i SWEREF 99 TM (för plan) och RH 2000 (för höjd) Enhetligt för hela landet Globalt anpassade (ETRS89, EVRS)

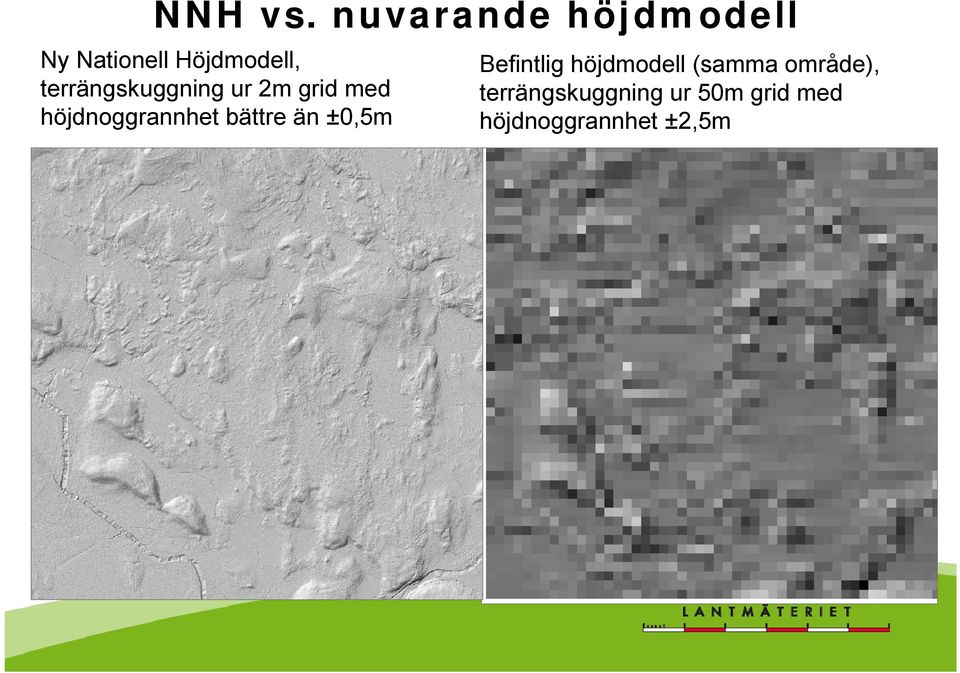

19 NNH vs. nuvarande höjdmodell Ny Nationell Höjdmodell, terrängskuggning ur 2m grid med höjdnoggrannhet bättre än ±0,5m Befintlig höjdmodell (samma område), terrängskuggning ur 50m grid med höjdnoggrannhet ±2,5m

20 Kvalitet i höjdmodeller Den här skuggreliefen visar hur stor detaljrikedomen ändå är i den nya nationella höjdmodellen. Den här regelbundna fyrkanten är Högbos skidskyttevall. Detaljerade strukturer framträder tydligt i åkermarken. Den har måtten m. Det är också storleken på den gamla nationella höjdmodellens gridnät!

21 Ett annat sätt är visualisering av terrängens lutning i procent med olika färger (Demodata, 2m grid) Branter (djuprött) som kan vara potentiella skredrisker framträder tydligt. För riskbedömmning Kombinera med annan information som jordartsinformation, byggnader, vägar, järnvägar mm.

22 Vilka är produkterna? GSD-Höjddata, grid 2+ Grid med 2 meters upplösning Laserdata Alla punkter klassificerade i mark, vatten och oklassificerat.

23 Produktbeskrivningar Detaljerade produktbeskrivningar för både de laserdata och höjdmodell i gridform finns att läsa eller ladda ner på Lantmäteriets hemsida

24 Hur köper man höjddata? Under 2010 kommer höjddata att säljas via Lantmäteriets externa återförsäljare (se lista på lantmateriet.se). Från och med 2011 kommer höjddata även att kunna köpas direkt från Lantmäteriet Från 2011 kommer höjddata även att ingå i den datamängd som kan datadelas mellan myndigheter och kommuner enligt Geodatastrategin och Inspire

25 Vad kostar nyttjande av höjddata? Avgift mot återförsäljare Årlig avgift per km 1,50 kr (max avgift kr) Engångsavgift per km 7,50 kr (max avgift kr) Slutpris beroende på återförsäljares påslag för hantera avtal, kundanpassning mm Myndigheter som önskar datadela för miljöändamål enligt INSPIRE kan erhålla informationen direkt från Lantmäteriet med tillägg på 20 % på priset för Lantmäteriets hantering Demodata att ladda hem finns på

26 Var hittar jag mer information? Mer information på: (sök: ny nationell höjdmodell) Tack för att ni lyssnat!
