Strategi för 3D-geodata

Transkript

1 Strategi för 3D-geodata ett strategiskt projekt inom Smart Built Environment Allan Almqvist, senior advisor, Malmö stadsbyggnadskontor

2 Så arbetar vi idag med 3D i kommunerna Vad har vi för utmaningar? Smart Built Environment, innovationsprogram Strategi för 3D-geodata, en förstudie

3 3D-strategi för Malmö stad

4 Målbild: från 2D till 3D Heltäckande enklare 3D byggnader Heltäckande detaljerade 3D byggnader över hela Malmö Digital fotogrammetri för detaljerad mätning Flygfoto-omdrev DTM med hög noggrannhet Lagring så att data är tillgängligt från flera system Enkla system för 3Dhantering

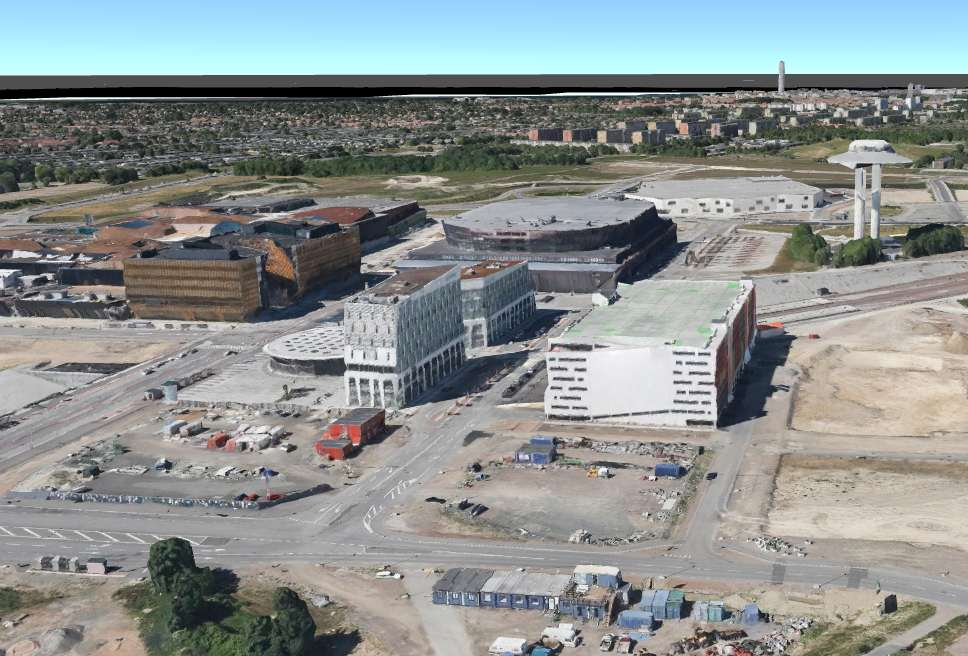

5 3D-geodata i Malmö Underlagsmaterial Ortofoto 8/25 cm upplösning Snedbilder/gatuvyer DTM, Digital terrängmodell 3D byggnader (LOD 1/2/3) Träd ( höjd och bredd) 3D baskarta, höjd på markpunkter Produkter 3D-stadsmodell, vektor 3D-stadsmodell, bild

6

7

8

9

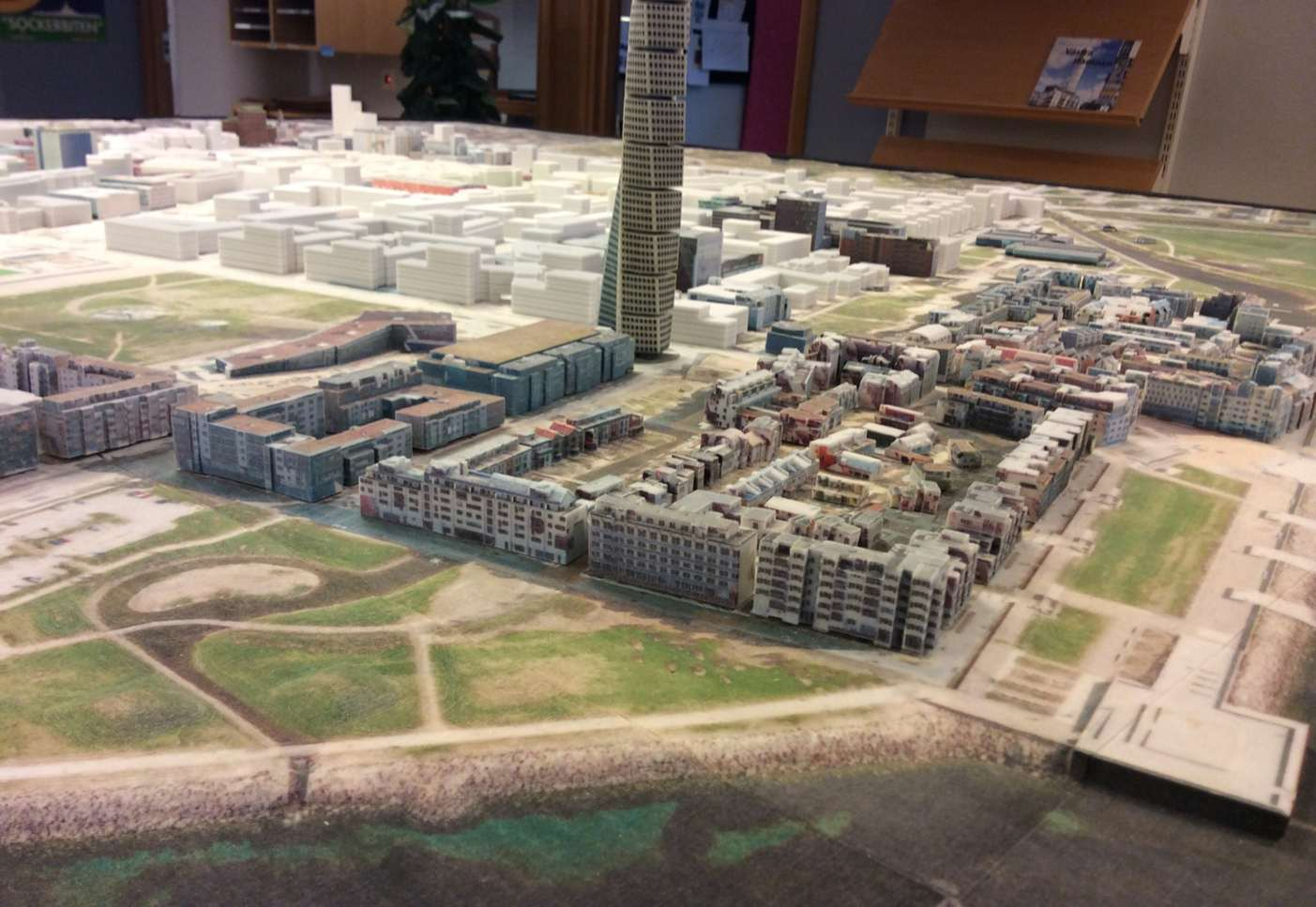

10

11

12

13

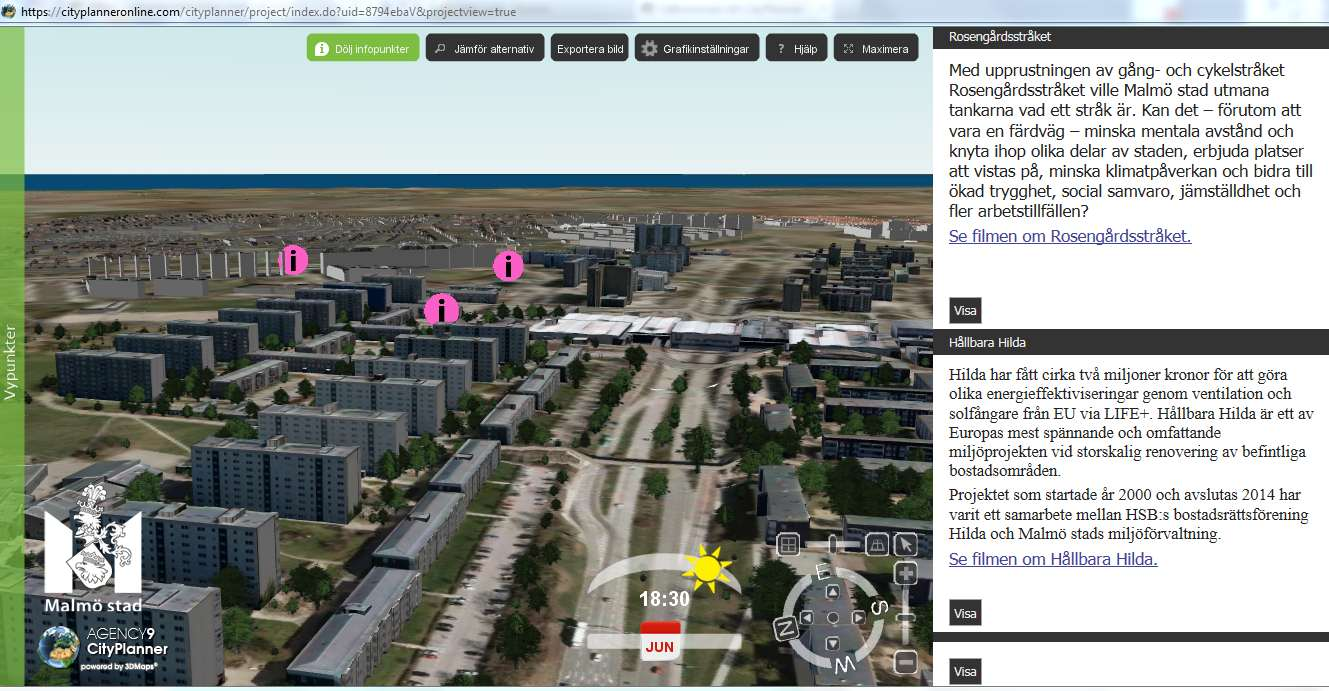

14

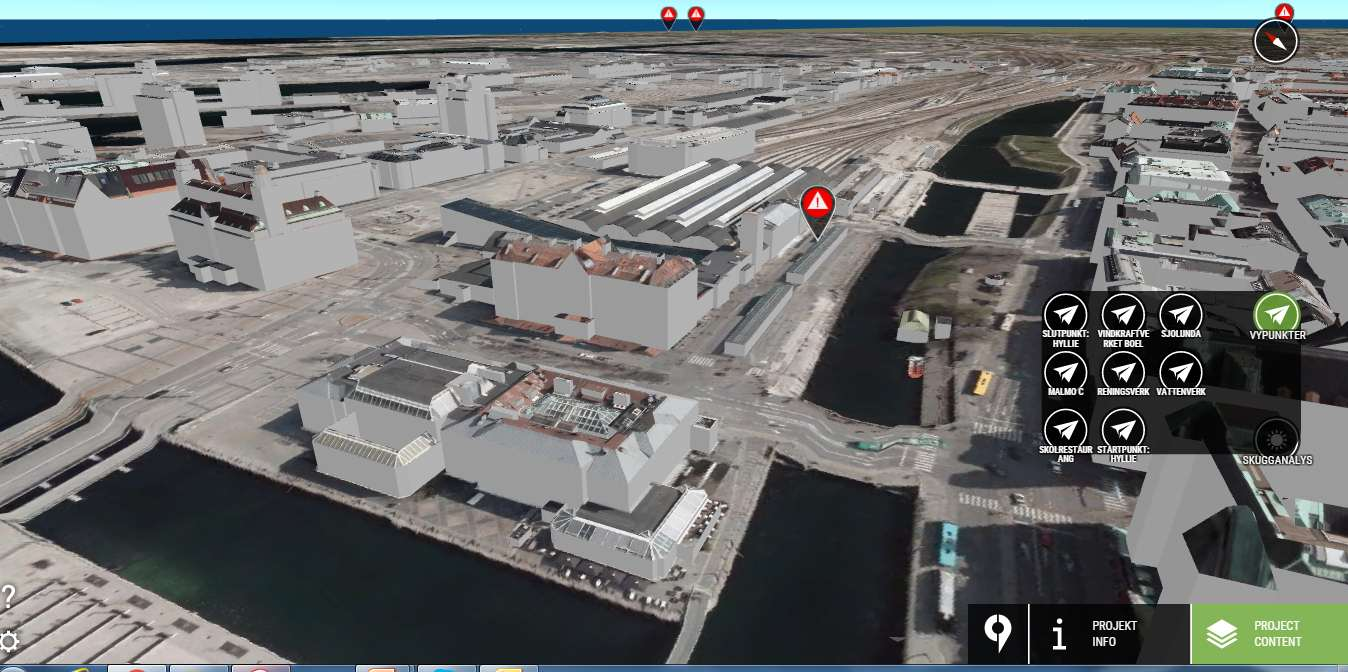

15

16 Utmaningar Ja, det här funkar ju bra!...eller?? Vi får utveckla egna rutiner för Inmätning, lagring och leverans (Detta även om vi använder delar av bef standards som City-GML m fl) Vi får lägga mycket tid på att anpassa data såväl vid mottagande som vid leveranser

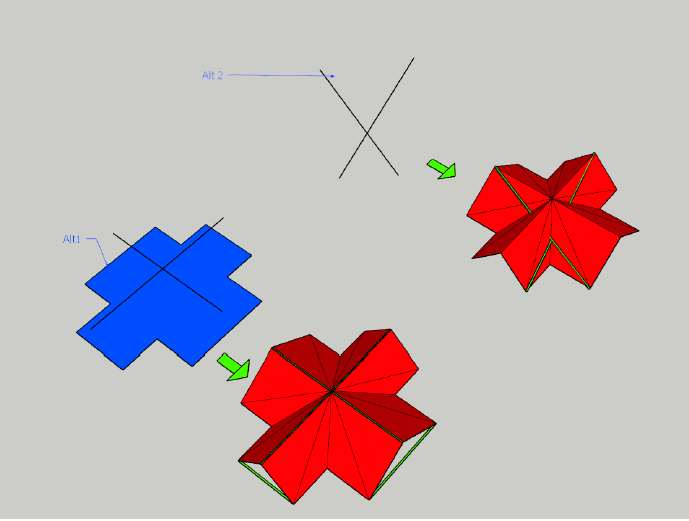

17 Vad är en byggnad?

18 Vad är en byggnad?

19 Vad är en byggnad?

20 LOD-nivåer

21 Hur mäter vi en byggnad?

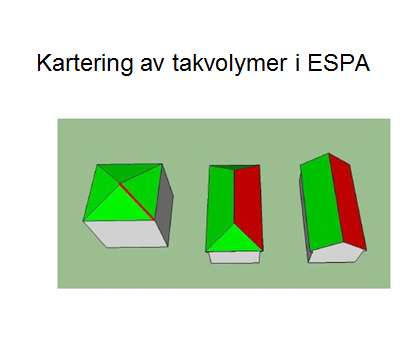

22

23

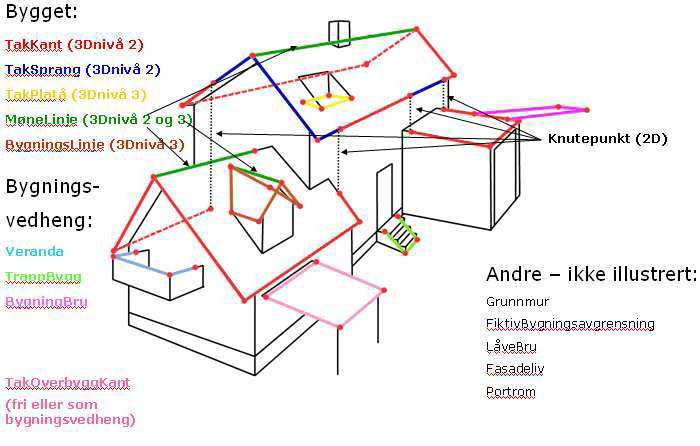

24

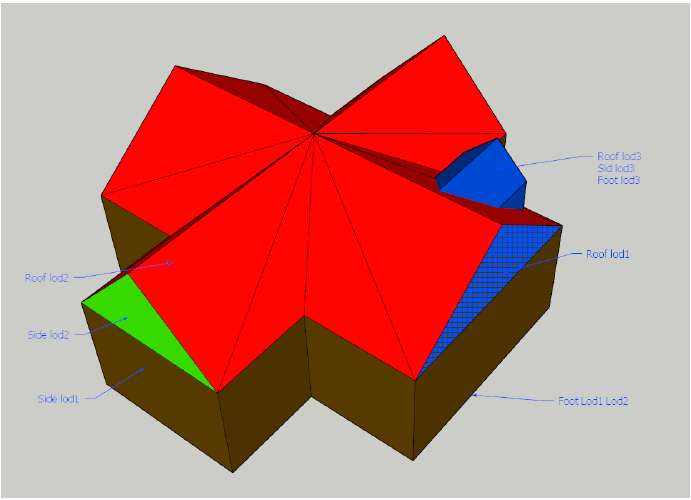

25 Hur lagrar vi en byggnad?

26 Lagringsmiljö - Oracle 11g Strukturerad lagring av 3D -data Byggnader Höjdkurvor attribut byggnadsdel (roof, side) Byggnads ID Origin Ekvidistans (0,25m, 1m, 5m) Höjd geometri Kajer Origin DTM, DSM Träd Brytlinjer Footprints Höjd Origin markhöjd kronhöjd krondiameter

27 Vi saknar! Rekommendationer och Standards för Insamling, mätning Lagring Tillhandahållande, leverans En gemensam process med alla aktörer i samhällsbyggnadsprocessen för hela flödet från Översiktsplan till förvaltning

28 Strategi för 3D-geodata: Effektmål effektivare och enklare hantering av 3D-data ökad användning av 3D-geodata enklare datautbyte erfarenhets- och kunskapsutbyte mellan verksamheter ökad integration mellan Geodata/GIS och BIM skapa en svensk defactostandard för 3D-geodata.

29

30

31

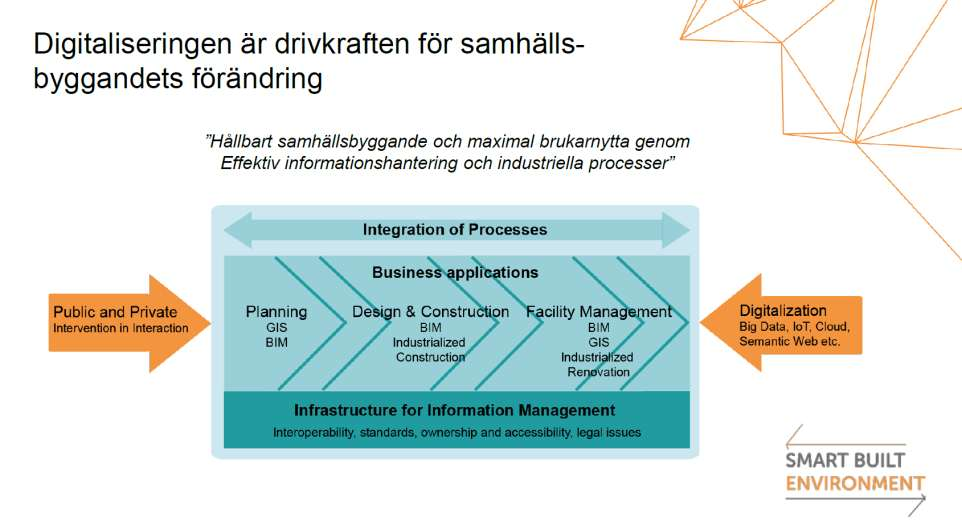

32

33

34

35

36

37

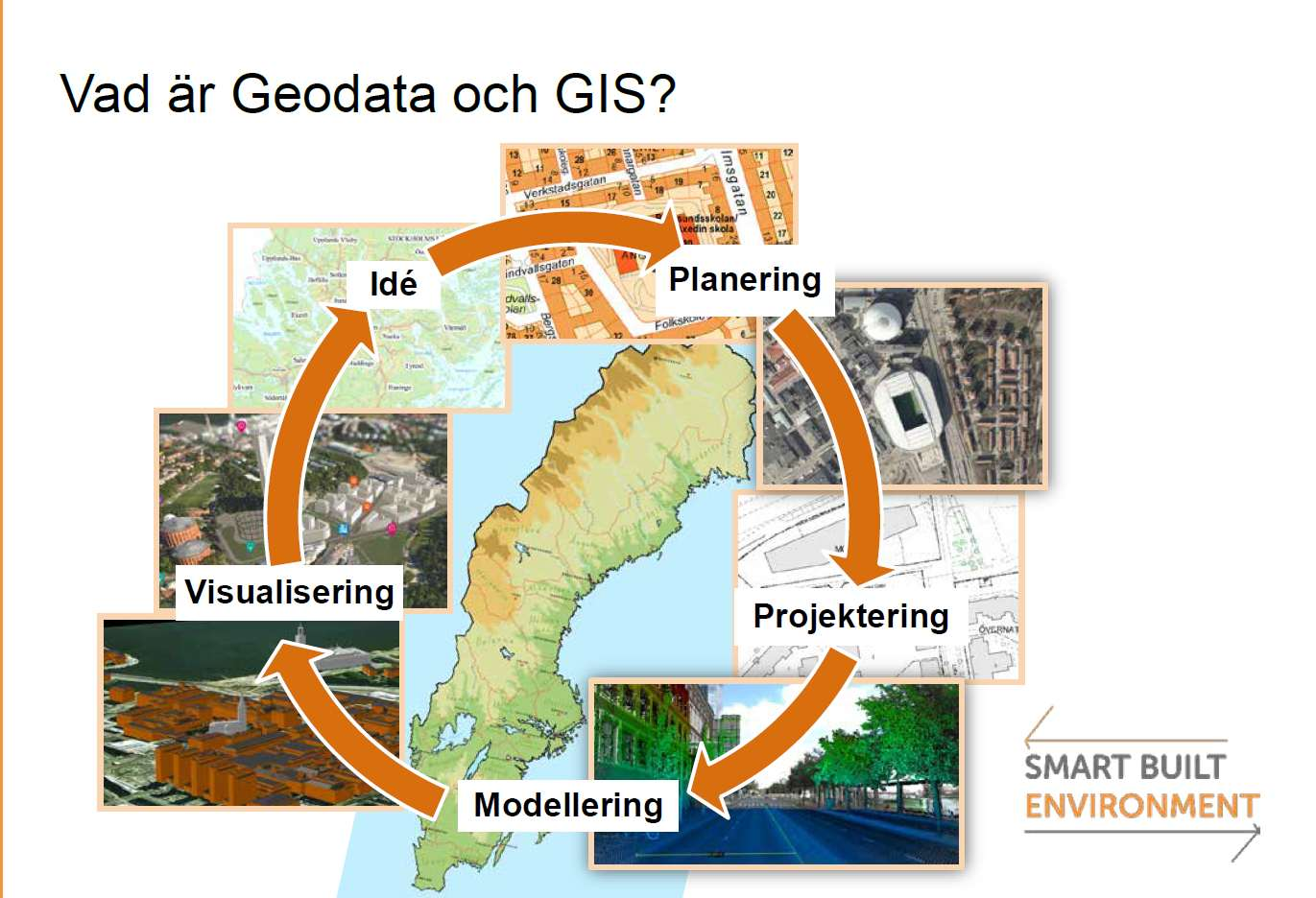

38

39

40

41

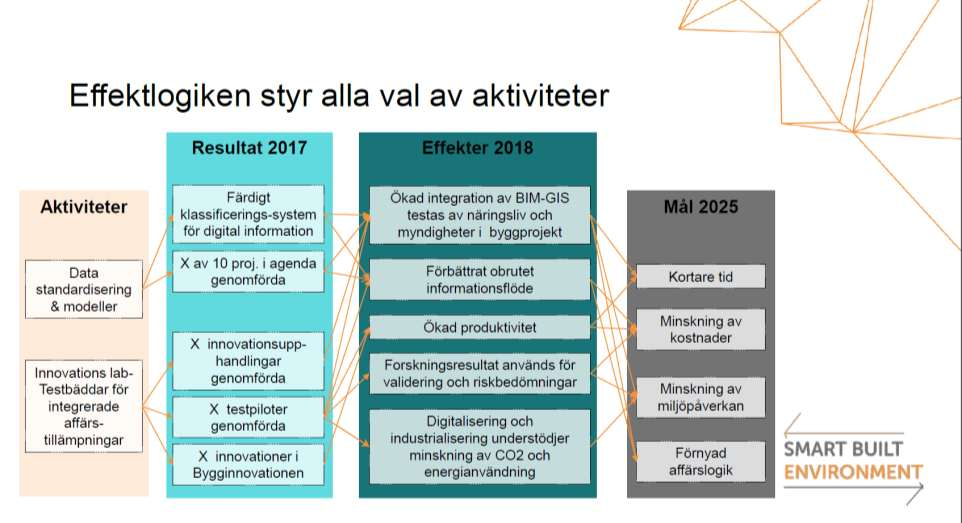

42

43 Strategi för 3D-geodata: Effektmål effektivare och enklare hantering av 3D-data ökad användning av 3D-geodata enklare datautbyte erfarenhets- och kunskapsutbyte mellan verksamheter ökad integration mellan Geodata/GIS och BIM skapa en svensk defactostandard för 3D-geodata.

44 Vi startar med en Förstudie: Produktmål (aktiviteter) en analys av kunder och efterfrågan en omvärldsanalys med korta beskrivningar hur andra större städer arbetar. en redovisning av tillämpade standarder inom området hur och vad kan/bör integreras med BIM samt Industriella processer analysera och föreslå roller, bemanning och finansiering av nästa fas, huvudprojektet

45 Huvudprojektet: Produktmål (aktiviteter) en beskrivning av tekniska lösningar för insamling, lagring och tillhandahållande med rekommendationer på kort och lång sikt en samlad strategi med rekommendationer angående dataproduktspecifikationer, informationsmodeller och datautbytesmodeller ett förslag till hur Geodata/GIS och BIM integreras en produktanalys och förslag till produktifiering

46 Organisation, bemanning Roll Namn Organisation Beställare/ Elisabeth Argus, sammankallande Stockholms Stadsbyggnadskontor Styrgrupp Projektgrupp Lars Fredén Ewa Rannestig NN Allan Almqvist, projektledare NN Ulf Hedlund Eric Jeansson Thomas Lithén Jonas Andreasson Ulf Norén NN Göteborgs stadsbyggnadskontor Malmö Stadsbyggnadskontor Smart Built Environment (Operativa gruppen) Malmö stadsbyggnadskontor Upphandlad konsult Stockholms stadsbyggnadskontor Göteborgs stadsbyggnadskontor Lantmäteriet Lunds kommun Falu kommun Byggföretag/Entreprenör Referensgrupp Winn Nielsen Rolf Thore Bekkhus Anu Soukki Per Hedén NN Väino Tarandi Ann Johansson Jacques Lars Harrie Köpenhamn kommun Oslo kommun Helsingfors kommun Lantmäteriet Stockholms-Byggmästarförening BIM Alliance Trafikverket Akademin

47 Parallella projekt/arbeten Svensk Geoprocess Lantmäteriets 3D-arbete Inspire-direktivet Trafikverkets BIM-satsning Byggbranschens BIM-arbete

48 Vilka är aktörerna Kommunerna Lantmäteriet Trafikverket, BIM Andra statliga myndigheter Byggbranschen, BIM Systemleverantörer Branschföreningar

49 En analys av kunder och efterfrågan Kunder Frågor Plan, KLM, Bygglov Arkitekter White, Fojab, Sweco, Thyréns, m fl Byggare Skanska, NCC, Peab, Trafikverket, m fl Förvaltare Tekniska förvaltningar Kommunala bostadsbolag Användningsområden Behov Detaljeringsgrad Geometri Standard Aktualitet Trender

50 En omvärldsanalys med korta beskrivningar hur städer arbetar. Städer Sthlm, Gbg, Mö Andra svenska Nordiska storstäder Övriga Frågor Produktion Lagring Distribution Effekter På flöden/processer Kostnader/Nyttor Trender

51 En övergripande redovisning av läget för specifikationer och standards inom området. Exempel på standarder FOT, Dk SOSI, No City GML BIM Inspire OGC Redovisning Beskrivning Huvudman Användningsområde Spridning Egna spec.

52 Tidplan Förstudie, januari-september 2016 Ansökan om medel för huvudprojekt, höst 2016 Huvudprojekt

53 SLUT! Frågor?
