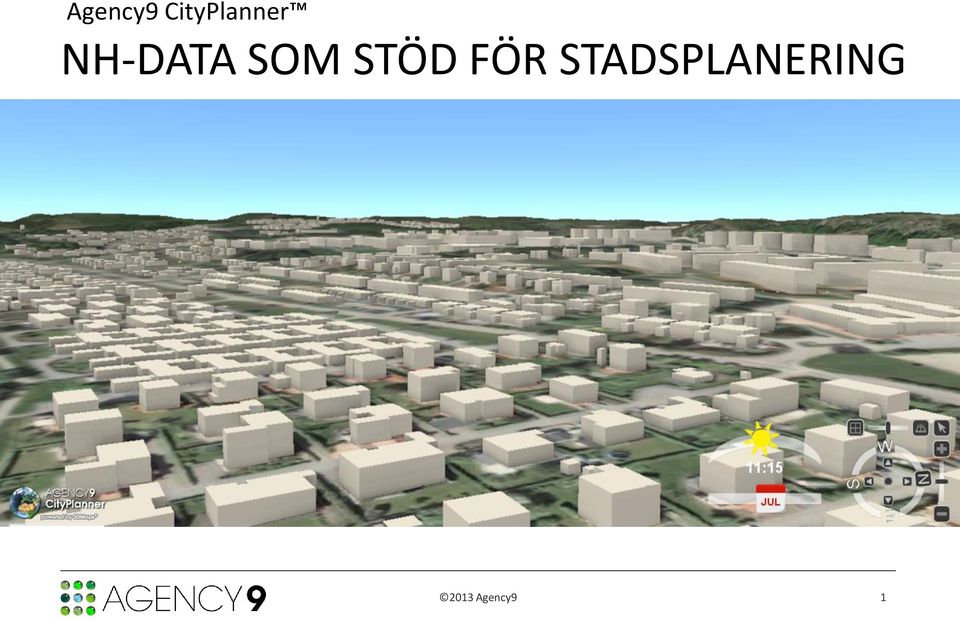

1 Agency9 CityPlanner NH-DATA SOM STÖD FÖR STADSPLANERING 1

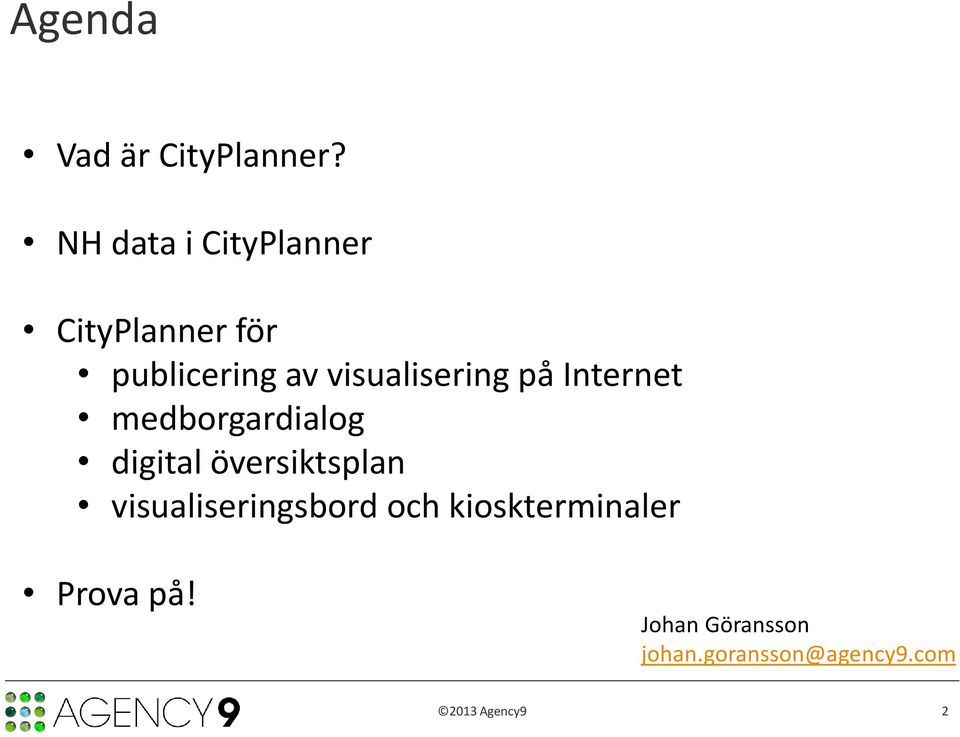

2 Agenda Vad är CityPlanner? NH data i CityPlanner CityPlanner för publicering av visualisering på Internet medborgardialog digital översiktsplan visualiseringsbord och kioskterminaler Prova på! Johan Göransson johan.goransson@agency9.com 2

3 Användare <a href="/">forside</a> 3

4 Vad är CityPlanner? Kraftfullt visualiseringsverktyg för stadsplanering Visualisera i komplett kommuntäckande 3D-stadsmodell Projektverktyg i internt arbete med delning av projekt över Internet till projektgrupp Lösning för att publicera visualiseringar av planer och skapa medborgardialog 100% webb 4

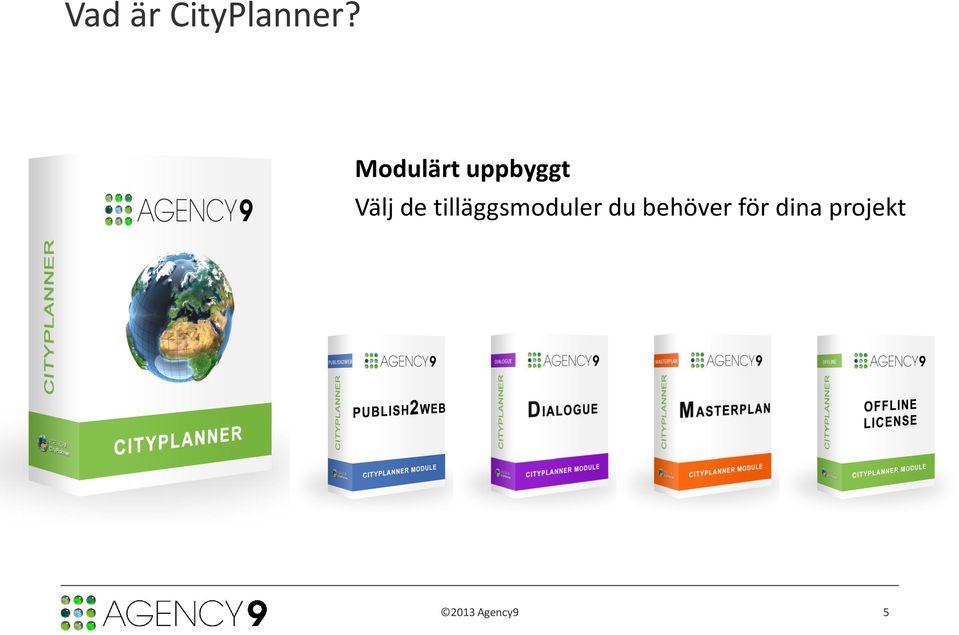

5 Vad är CityPlanner? Modulärt uppbyggt Välj de tilläggsmoduler du behöver för dina projekt 5

6 Stadsmodell i 3D Färgsatta volymer (LOD 1) Färgsatta volymer med tak (LOD 2) Texturerade volymer med tak (LOD 2) Texturerade detaljerade strukturer (LOD 3) 6

7 Exempel på NH data i CityPlanner 7

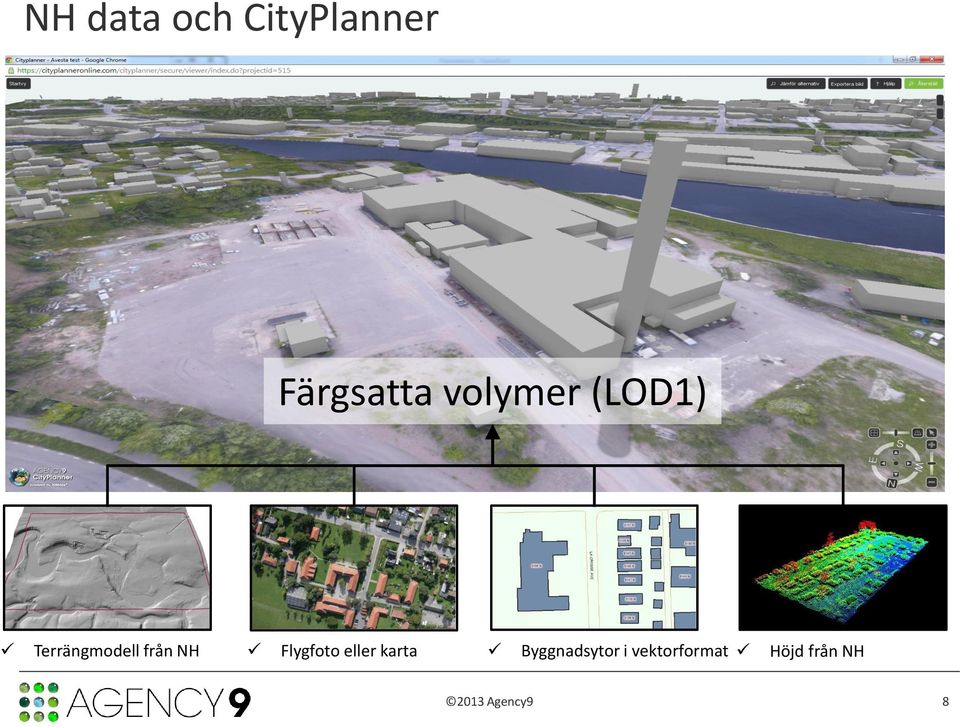

8 NH data och CityPlanner Färgsatta volymer (LOD1) Terrängmodell från NH Flygfoto eller karta Byggnadsytor i vektorformat Höjd från NH 8

9 Trädmodeller och objektmodeller eller Inmätta eller analyserade träd med koordinater och egenskaper Genererade träd med koordinater och egenskaper Rådata från höjdscanning och mjukvara som processar 9

10 Att arbeta med CityPlanner Lista över projekt Logga in med webbläsare Skapa nytt projekt 10

11 Projektsida - Administrera projektet - Editor för att ladda upp innehåll - Bjuda in projektmedlemmar - Hantera kommentarer - Publicera med Publish2Web eller Offline license - Välj modul för projekt 11

12 Projekteditor Grafiskt gränssnitt Ladda upp innehåll i lager Inställningsrubriker Åtkomstinställning Se resultatet direkt Ladda upp Text & bilder Dokument Vektordata WMS-tjänster 3D-modeller Dölj befintliga byggnader Skapa informationspunkter Vypunkter 12

13 Skuggvisualisering och grafiska effekter Skuggor med tid och datumväljare Ambient occlusion för indirekt skuggningseffekt Sol och himmel Screenshots from CityPlanner project by Silkeborg kommune and Laban Arkitekter A/S 13

14 Använda CityPlanner för förberedande arbete Studera ett tänkt planområde i 3Dstadsmodell Exportera 3D-utsnitt eller bilder för vidareförädling i externa verktyg eller av konsulter Ladda in GIS-data för området från t ex WMS, Shape och skapa en sammantagen bild inför planering 14

15 Använda CityPlanner för skissande, testande av koncept Skissa enkla volymer i externt 3Dprogram t ex Sketchup eller AutoCAD Ladda upp i CityPlanner och testa i den kompletta 3D-stadsmodellen. Skapa flera alternativ och visa skillnader. Visualisera fallskugga, exportera bilder och sprid till projektmedlemmar eller bjud in till projektet 15

16 Använda CityPlanner för presentation av projekt En eller flera, detaljerade 3D-modeller är framtagna av arkitekt, byggherre, konsult eller av interna resurser. Exportera från 3D-program i standardformat. Skapa ett projekt i CityPlanner och forma en presentation med beskrivning, vypunkter och lager som 3D-modellerna laddas upp i. Komplettera med informationspunkter, länkade dokument, bilder, vektordata. Presentera projektet i CityPlanner på samråd- eller modellsamordningsmöten eller bjud in projektgruppen på webben. 16

17 Publish2Web tilläggsmodul för CityPlanner Används för att publicera projekt på Internet Ger medborgarna webbtillgång till projekt utan inloggning Publicera som HTTP-länk till projektvyn eller HTML-kod för att bädda in projektvyn i en befintlig webbsida 17

18 Publish2Web Publicera projekt CityPlanner publiceringsinställningar Detaljplanens webbsida 18

19 Exempel: Publish2Web Göteborg Norra Masthugget Kungälv - Vena 1:3 Norrköping - Dalkarlen Norrköping - Rosen 6 19

20 Västlänken 20

21 Stigande vattennivåer Idag + 2,8 meter +1,8 meter + 3,8 meter 21

22 Dialogue tilläggsmodul för CityPlanner Skräddarsydd för medborgardialog Ny projektvy med anpassade funktioner och presentation samma editering Utökad rapportfunktion 22

23 Exempel: Dialogue-projekt Vision Industrilandskapet Inför Översiktsplan för landsbygden 23

24 MasterPlan - tilläggsmodul för CityPlanner För digitala Översiktsplaner och andra projekt med stora textmassor med geografisk koppling Enkel att administrera kraftfull att använda både för planerare och medborgare 24

25 Exempel: MasterPlan-projekt Alingsås kommuns nya digitala Översiktsplan lanseras i höst 25

26 Offline license - tilläggsmodul för CityPlanner Skapa projekt för visualiseringsbord och utställningsdatorer med möjlighet att köra helt offline utan Internetuppkoppling Användarvänligt arbetsflöde med automatisk synkning av projektinnehåll MultiTouch-anpassad navigering och gränssnitt 26

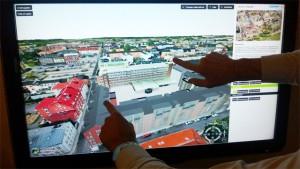

27 CityPlanner och kommunikation av planer till visualiseringsbord och utställningsdatorer 27

28 Prova själv! Först, testa en publik projektvy 28

29 Prova själv! 1) Skapa en CityPlanner-användare 2) Jag bjuder in er till ett CityPlanner projekt (maila eller skriv upp på lista) NH workshop 1 NH workshop 2 NH workshop 3 3) Ladda ner testdata från Packa upp på hårddisken 4) Skapa en 3D-presentation med testdatat! Ladda upp bilder, 3D-modeller, skapa informationspunkter 5) Demo! 29

30 Skapa CityPlanner-användare Gå in på Klicka på Registrera dig Fyll i fälten, -adress och lösenord viktigast. (Acceptera villkoren) Ett mail skickas till din med bekräftelselänk Om du inte kan gå in på din adress nu, säg till så aktiverar jag din användare manuellt 30

31 Logga in på CityPlanner med din användare Gå in på Fyll i din adress och lösenord och klicka Logga in Det projekt som du blivit inbjuden till syns i listan Klicka på det, öppna Projektvyn eller Projekteditorn för att se/editera 31

32 Testdata från 32

33 Använd projekteditorn för att Skapa ett nytt Lager Skapa vypunkter (genvägar till vyer) Placera ut informationspunkter i 3D-vyn Ladda upp och drapera en bild på terrängmodellen Ladda upp 3D-modeller och placera ut på terrängmodellen 33

34 34

35 35

36 Tack för uppmärksamheten! Agency9 CityPlanner Johan Göransson 38
