2 Agency9 Mjukvaruleverantör, grundat 2003 Kontor i Luleå, Stockholm Produkter

3 <a href="/">forside</a>

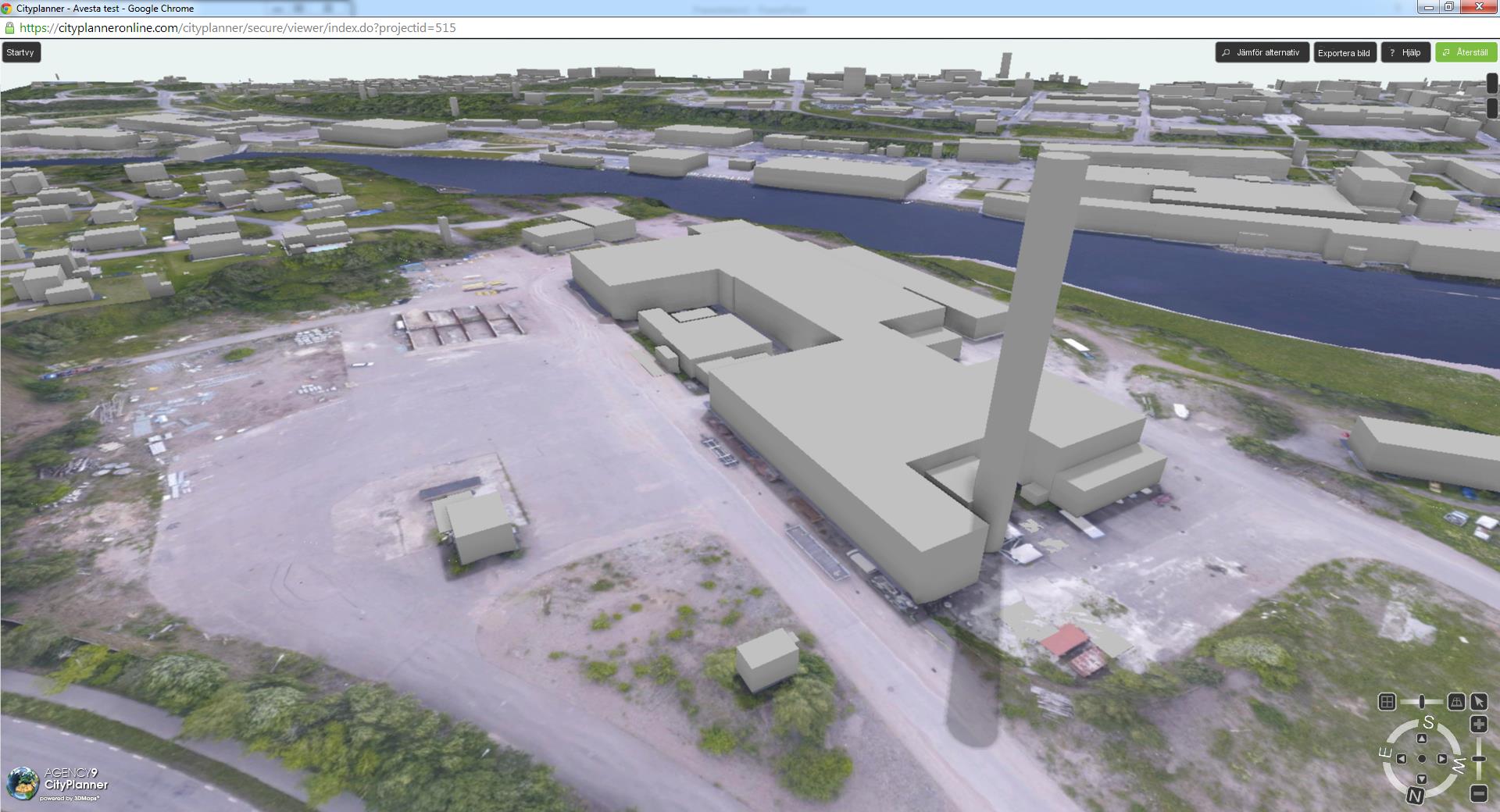

4 CityPlanner - Enkelt arbetsflöde Project content 3D-models Illustrations and documents GIS-data 3D-city model and background data CityPlanner Editor & Admin pages - Access with web browser - Create projects - Upload content - Style and presentation - Add Forms with Form Builder CityPlanner Project view - Unified view for all content types - Share of publish

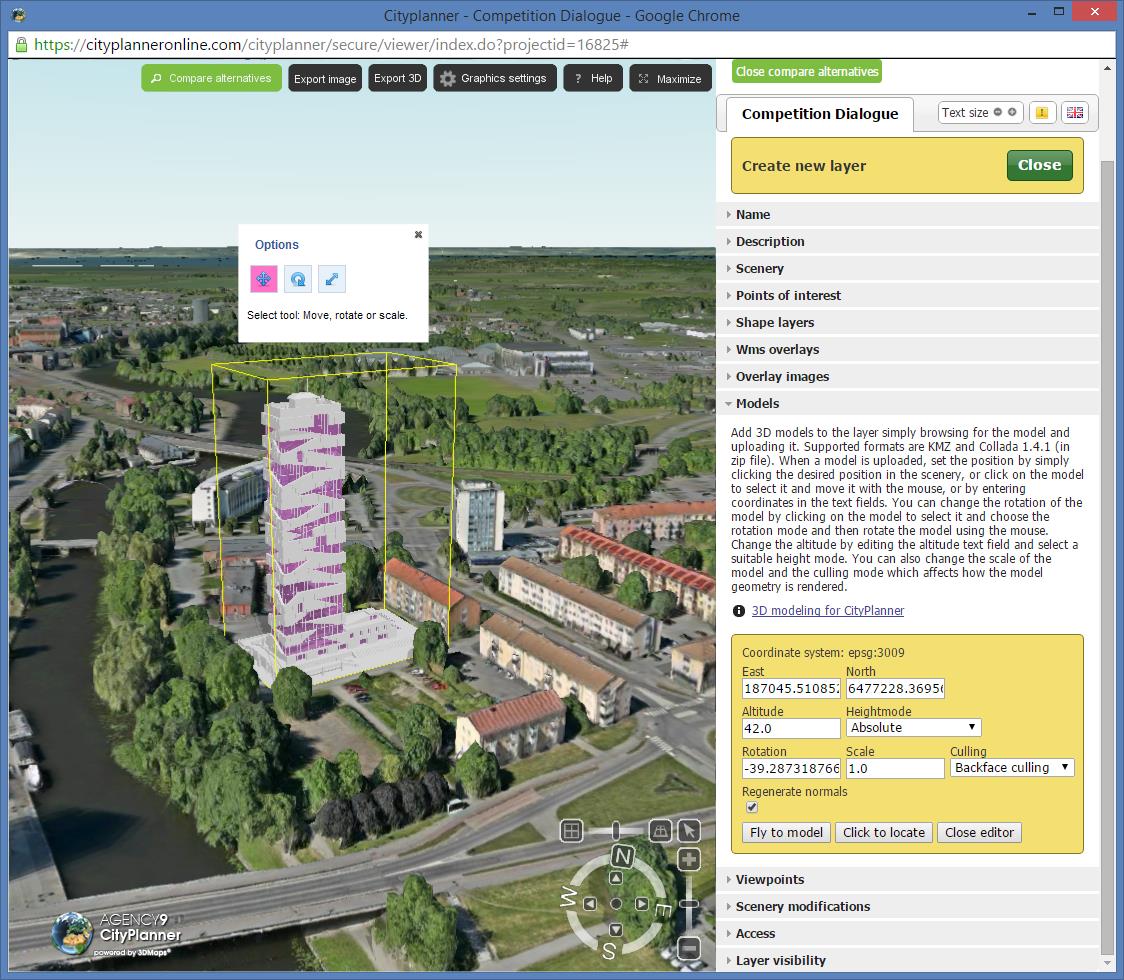

5 Ladda upp innehåll Export 3D as KMZ or Collada from Sketchup, Maya, 3DStudio, CityEngine etc Upload KMZ/Collada into separate layers in CityPlanner Editor

6 Formulärbyggare för dialogprojekt

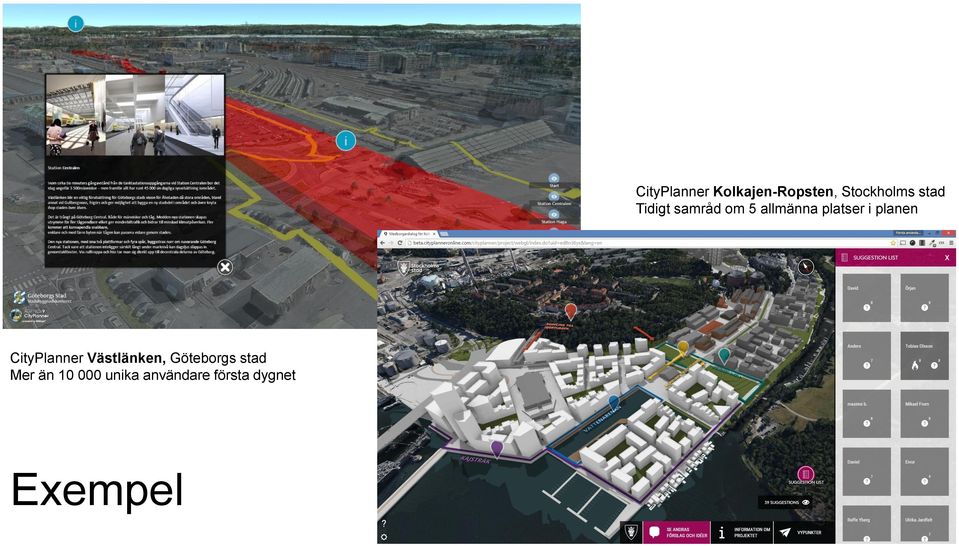

7 CityPlanner Kolkajen-Ropsten, Stockholms stad Tidigt samråd om 5 allmänna platser i planen CityPlanner Västlänken, Göteborgs stad Mer än unika användare första dygnet Exempel

8 Användare Interna tjänstemän på GIS, Plan och Kommunikation Inbjudna konsulter, politiker, externa sakägare Publikt publicerade projekt till medborgare Mehmet Kaplan testar CityPlanner och Hållbara kartan, NDS Innovation, Stockholms Stad

9 Stadsmodell i 3D Färgsatta volymer (LOD 1) Färgsatta volymer med tak (LOD 2) Texturerade volymer med tak (LOD 2) Texturerade detaljerade strukturer (LOD 3)

10 Färgsatta volymer (LOD1) Terrängmodell från laserscanning t ex NH Flygfoto eller karta Byggnadsytor i vektorformat Byggnadshöjder från kartering eller rådata från höjdscanning

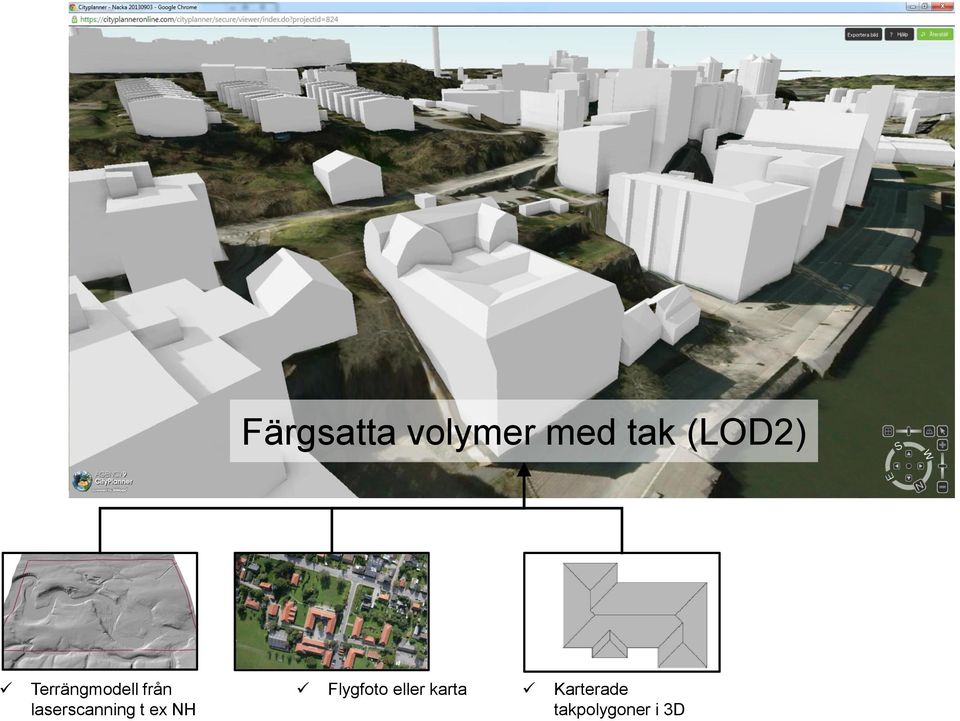

11 Färgsatta volymer med tak (LOD2) Terrängmodell från laserscanning t ex NH Flygfoto eller karta Karterade takpolygoner i 3D

12 Färgsatta volymer med tak (LOD2) Terrängmodell från laserscanning t ex NH Flygfoto eller karta Genererade takpolygoner i 3D Rådata från höjdscanning och mjukvara som processar

13 Texturerade byggnader (LOD2) Terrängmodell från laserscanning t ex NH Flygfoto eller karta Snedbilder eller bilder tagna från mark Extruderad byggnadsmodell i 3D Takpolygoner i 3D

14 Trädmodeller och objektmodeller eller Inmätta träd med koordinater och egenskaper Genererade träd med koordinater och egenskaper Rådata från höjdscanning och mjukvara som processar

15 Flygfoto i 3D (LOD3) Hela processen görs normalt av en dataleverantör Snedbilder Mjukvara Högdetaljerad triangelmodell och texturer

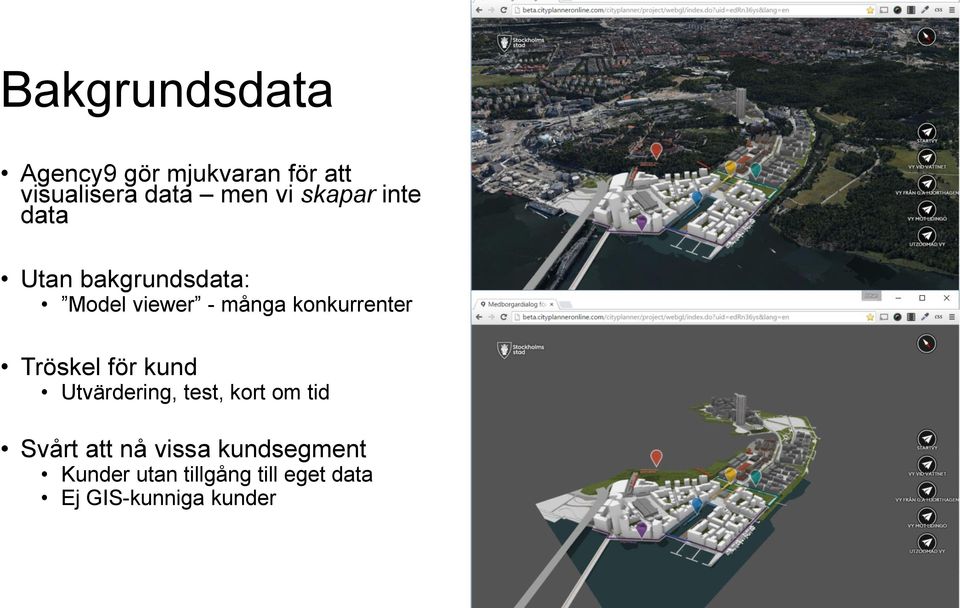

16 Bakgrundsdata Agency9 gör mjukvaran för att visualisera data men vi skapar inte data Utan bakgrundsdata: Model viewer - många konkurrenter Tröskel för kund Utvärdering, test, kort om tid Svårt att nå vissa kundsegment Kunder utan tillgång till eget data Ej GIS-kunniga kunder

17 Open data Denmark Tillåter kommersiell användning För LOD1 - vi behöver: Terrängmodell Ortofoto eller karta Byggnads-footprints Byggnadshöjder eller lasersdata Generar och lagrar optimerar landstäckande 3D modell på vår server

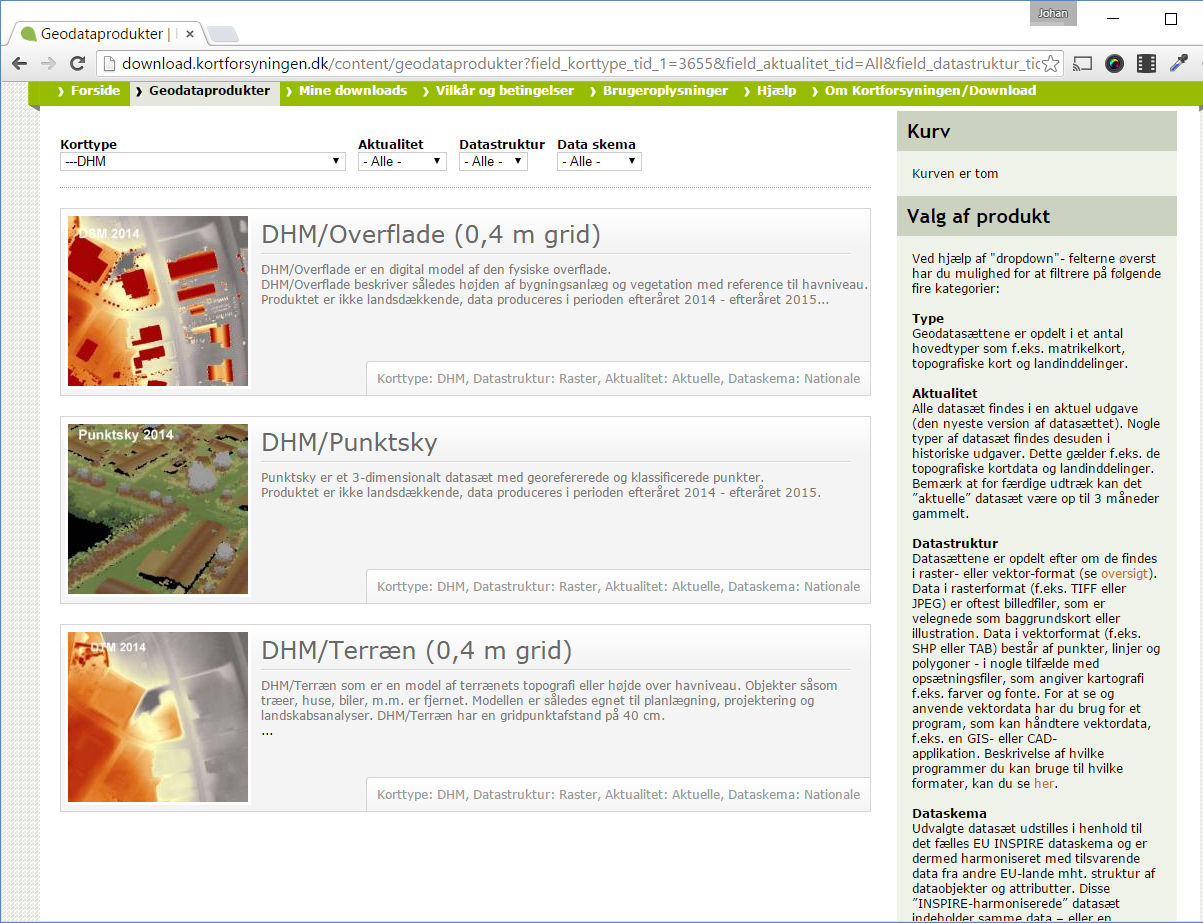

18 Open data Denmark Höjddata DHM - Danmarks Höjdemodell - DHM/Terræn (0,4 m grid) - DHM/Punktsky (klassificerat) - DHM/Overflade (0,4 m grid)

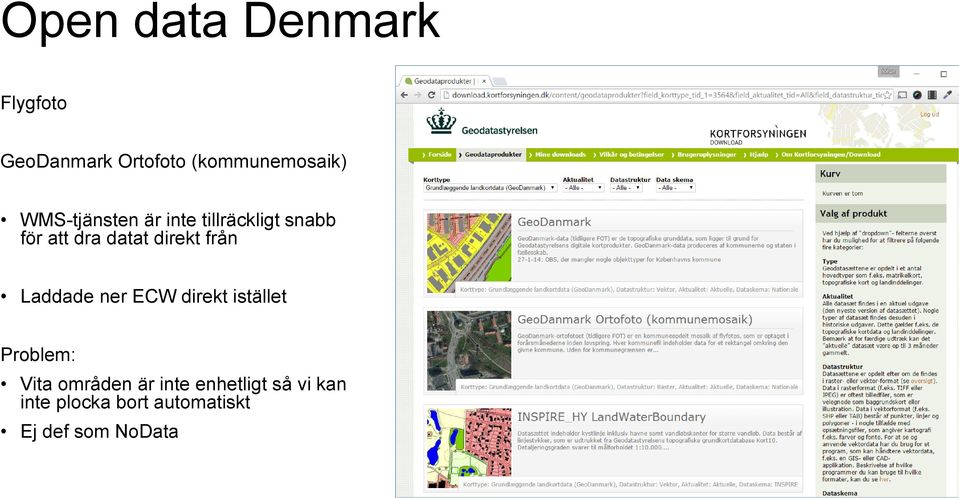

19 Open data Denmark Flygfoto GeoDanmark Ortofoto (kommunemosaik) WMS-tjänsten är inte tillräckligt snabb för att dra datat direkt från Laddade ner ECW direkt istället Problem: Vita områden är inte enhetligt så vi kan inte plocka bort automatiskt Ej def som NoData

20 Open data Denmark GeoDanmark - footprint Byggnadspolygoner Z höjder fanns, men med så mycket fel m höga, spikar Vi använde laserdatat istället

21 Open data Denmark Skogsområden Tree_cover_density (TCD) Forest_Areas (FTY) Möjligt att generera skogsvolymer

22

23 Sverige Kommuner har tillgång till data i Geodatasamverkan Enskilda kommuner har Open Data strategier och datasets för höjddata Testprojekt med Lantmäteriet Data från Lantmäteriet, SGU, Sjöfartsverket Elledningar, vindkraft

24 Möjligheter Open Data - Stark trend Paketerad applikation med LOD1-data Och annan nyttig open data Enkelt att erbjuda trials Lättare att nå nya kundsegment, nya use-cases Egna nya applikationer?

25 Frågor? Johan Göransson Product Manager
