1 SCA Skog Hur har SCA Skog utnyttjat det unika tillfället som Lantmäteriets rikstäckande laserskanningen erbjuder?

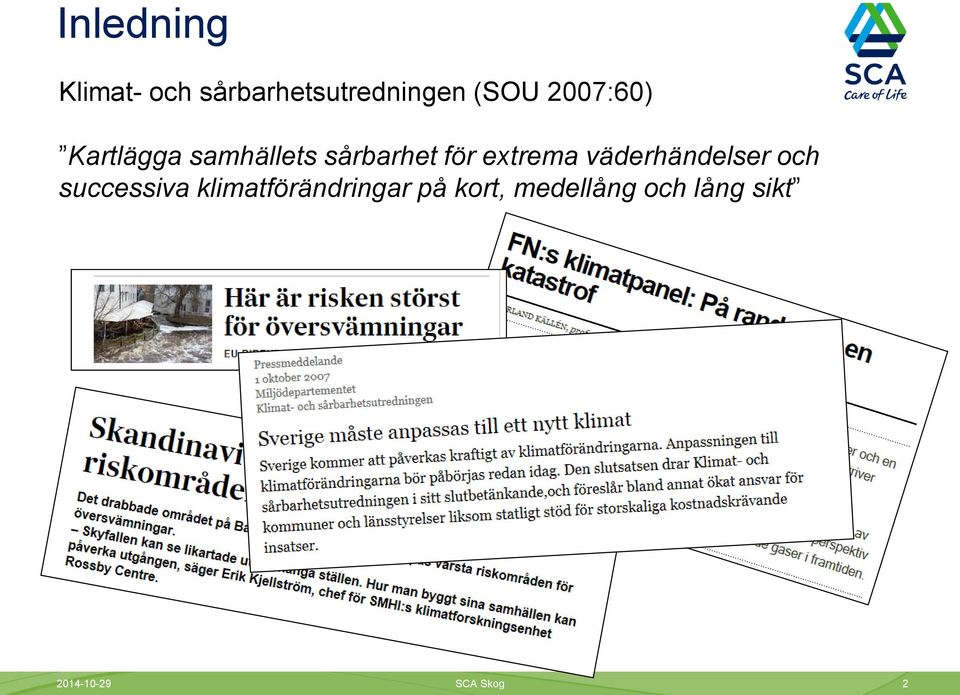

2 Inledning Klimat- och sårbarhetsutredningen (SOU 2007:60) Kartlägga samhällets sårbarhet för extrema väderhändelser och successiva klimatförändringar på kort, medellång och lång sikt SCA Skog 2

3 Inledning En av rapportensslutsatser: Lantmäteriet bör få resurser för att skapa en nationell höjddatabas med tätare och noggrannare höjddata än dagens. Lantmäteriet SCA Skog 3

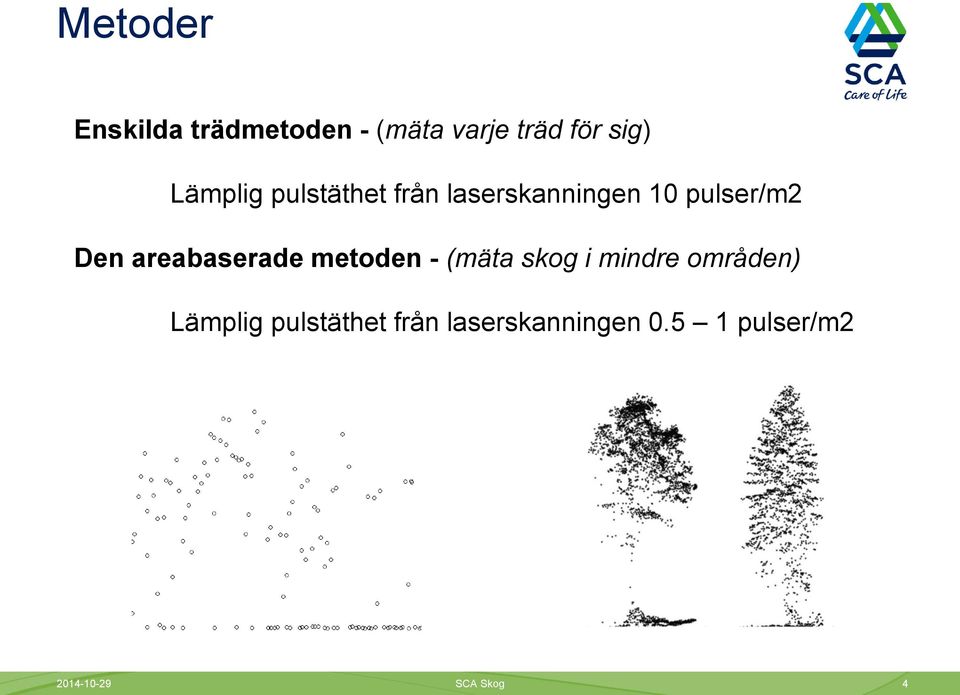

4 Metoder Enskilda trädmetoden - (mäta varje träd för sig) Lämplig pulstäthet från laserskanningen 10 pulser/m2 Den areabaserade metoden - (mäta skog i mindre områden) Lämplig pulstäthet från laserskanningen pulser/m SCA Skog 4

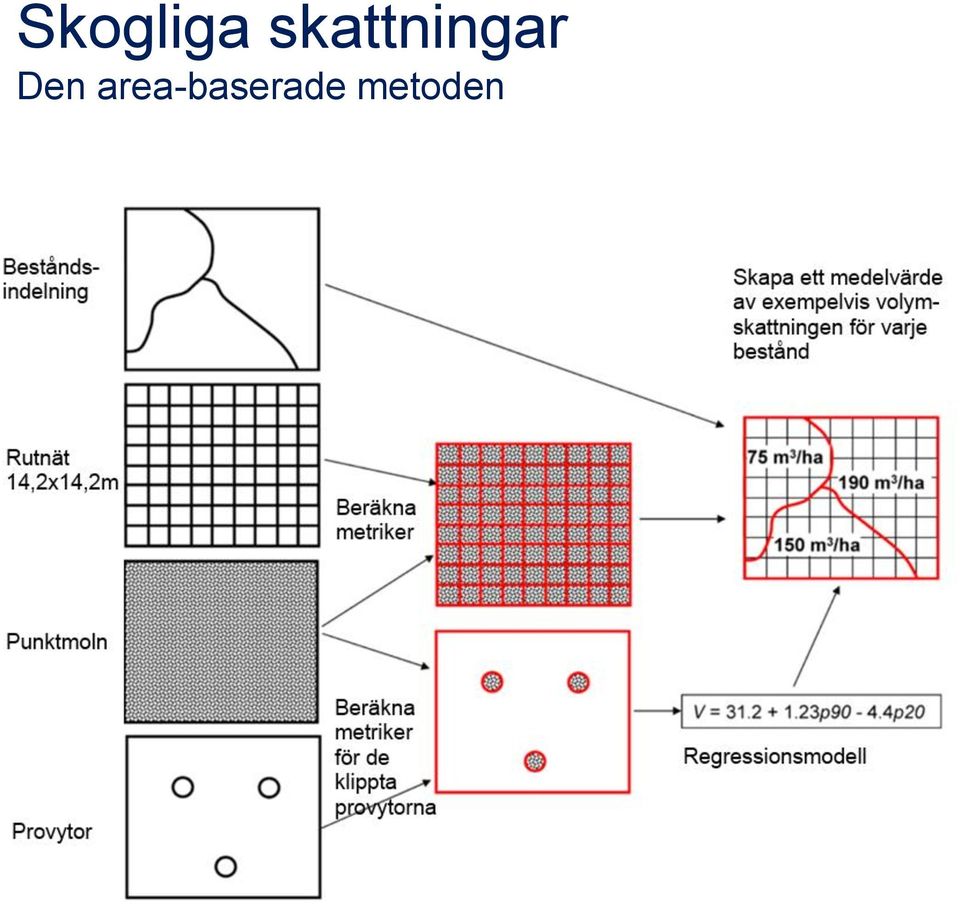

5 Skogliga skattningar Den area-baserade metoden

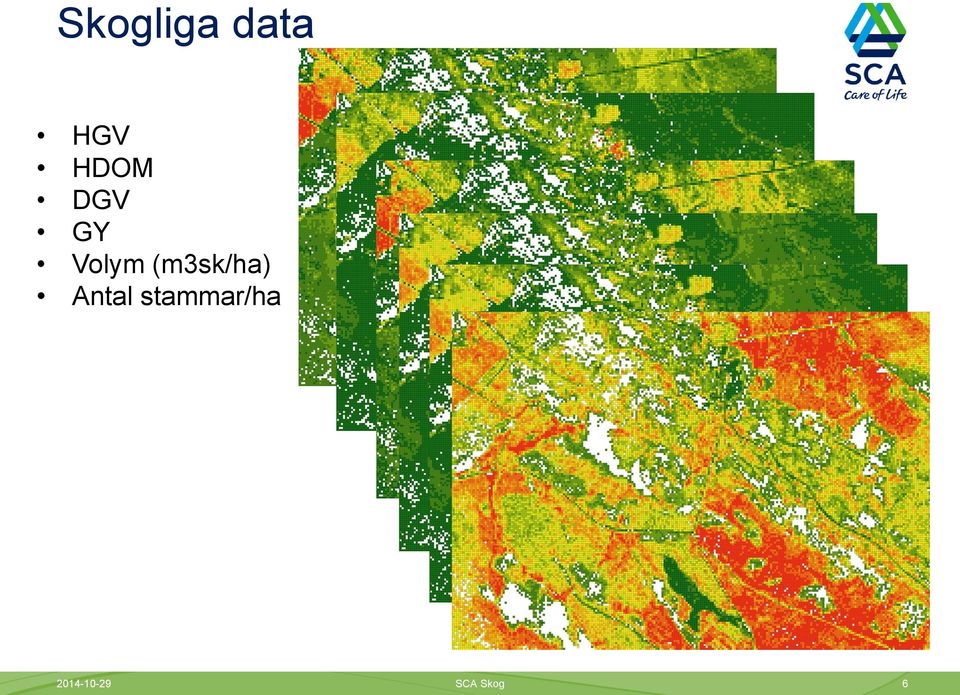

6 Skogliga data HGV HDOM DGV GY Volym (m3sk/ha) Antal stammar/ha SCA Skog 6

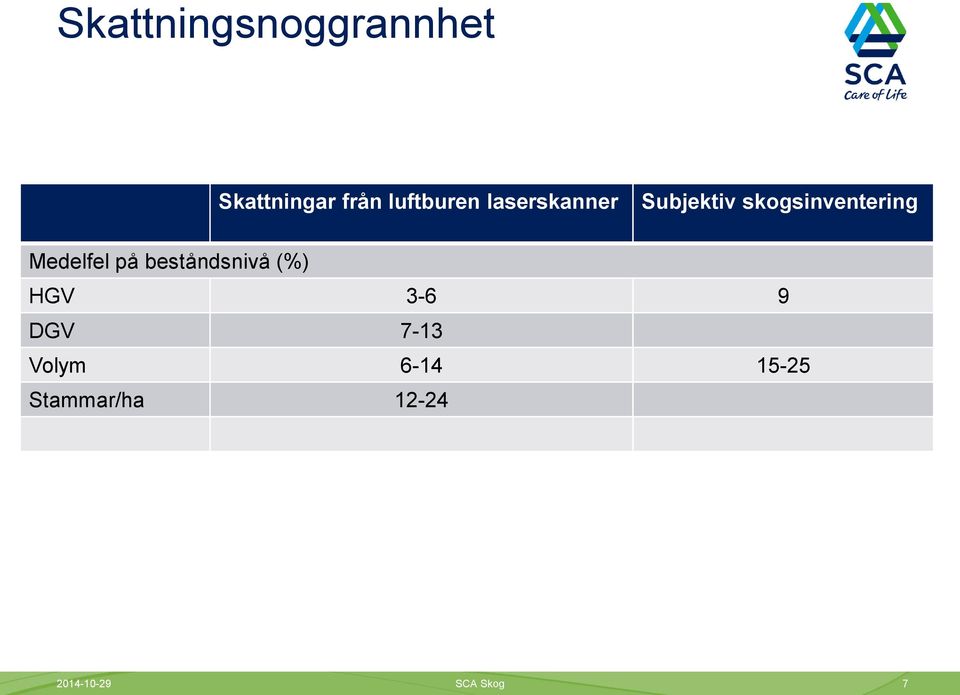

7 Skattningsnoggrannhet Skattningar från luftburen laserskanner Subjektiv skogsinventering Medelfel på beståndsnivå (%) HGV DGV 7-13 Volym Stammar/ha SCA Skog 7

8 Kronhöjdsmodellen (KHM) SCA Skog 8

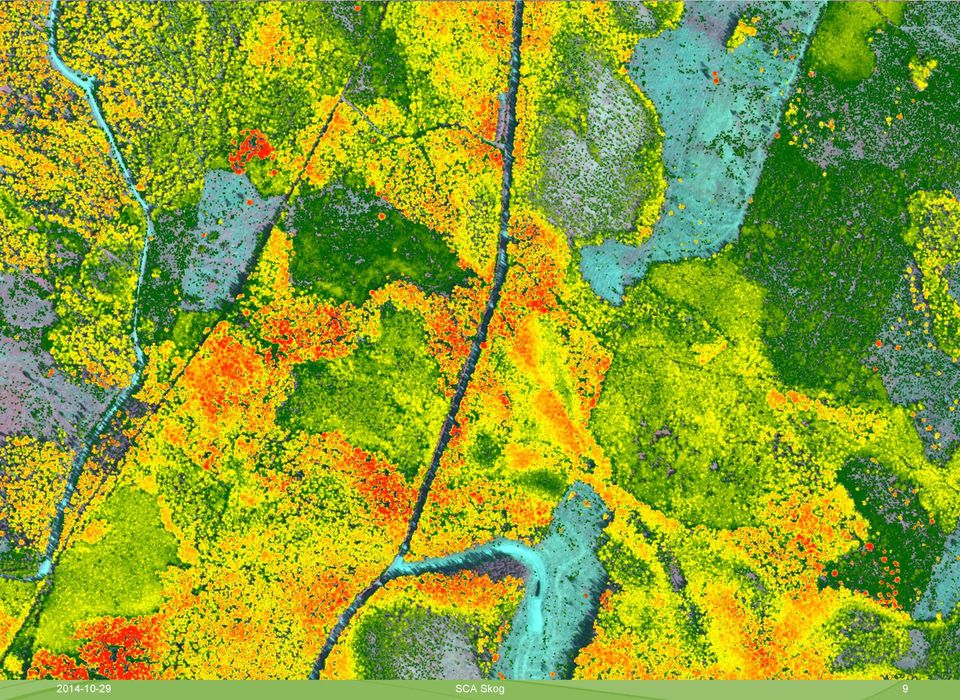

9 SCA Skog 9

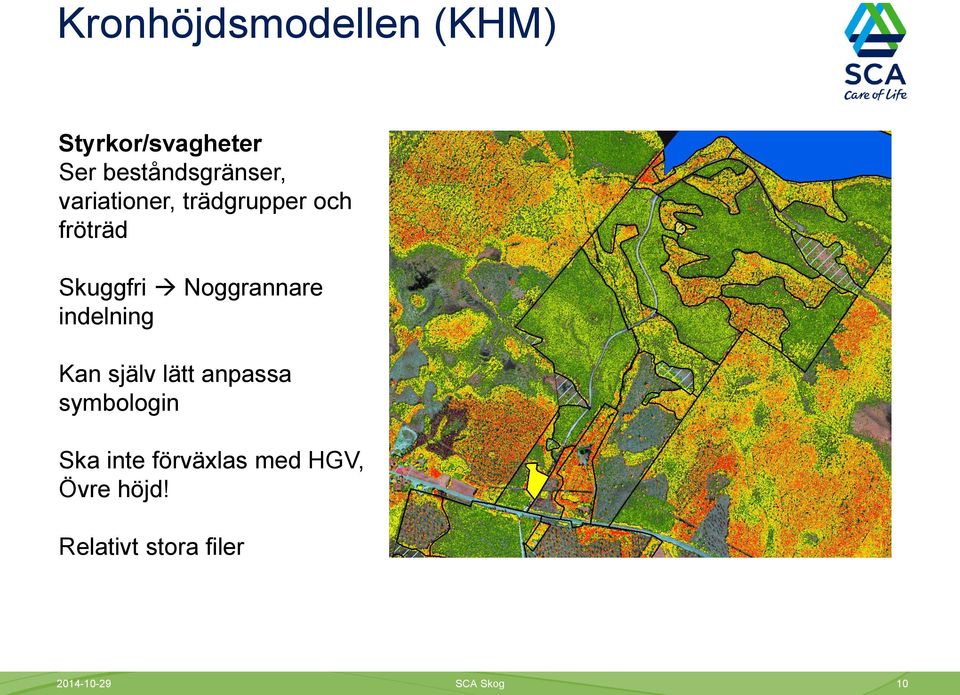

10 Kronhöjdsmodellen (KHM) Styrkor/svagheter Ser beståndsgränser, variationer, trädgrupper och fröträd Skuggfri Noggrannare indelning Kan själv lätt anpassa symbologin Styrkor/svagheter Ser beståndsgränser, variationer, trädgrupper och fröträd Skuggfri Noggrannare indelning Kan själv lätt anpassa symbologin Ska inte förväxlas med HGV, Övre höjd! Relativt stora filer Ska inte förväxlas med HGV, Övre höjd! Relativt stora filer SCA Skog 10

11 Stormen Ivar 12 december 2013 Totalt skadades ~8 miljoner skogskubikmeter i Jämtland, Västernorrlands och Gävleborgs län [1]. 8 miljoner motsvarar 38% av den totala årsavverkningen i de tre länen [2]. [1] [2] SCA Skog 11

12 Metod för automatisk stormidentifiering med hjälp av digitala flygbilder i kombination med Lantmäteriets laserskanning -En temporal jämförelse

13 Tekniska specifikationer för flygfotograferingen Flyghöjd 6000 m ö.h Microsoft UltraCam XP Upplösning 0.33 m (pankromatiska bandet) Fotografering under vinterförhållanden - Låg solvinkel, dålig belysning SCA Skog 13

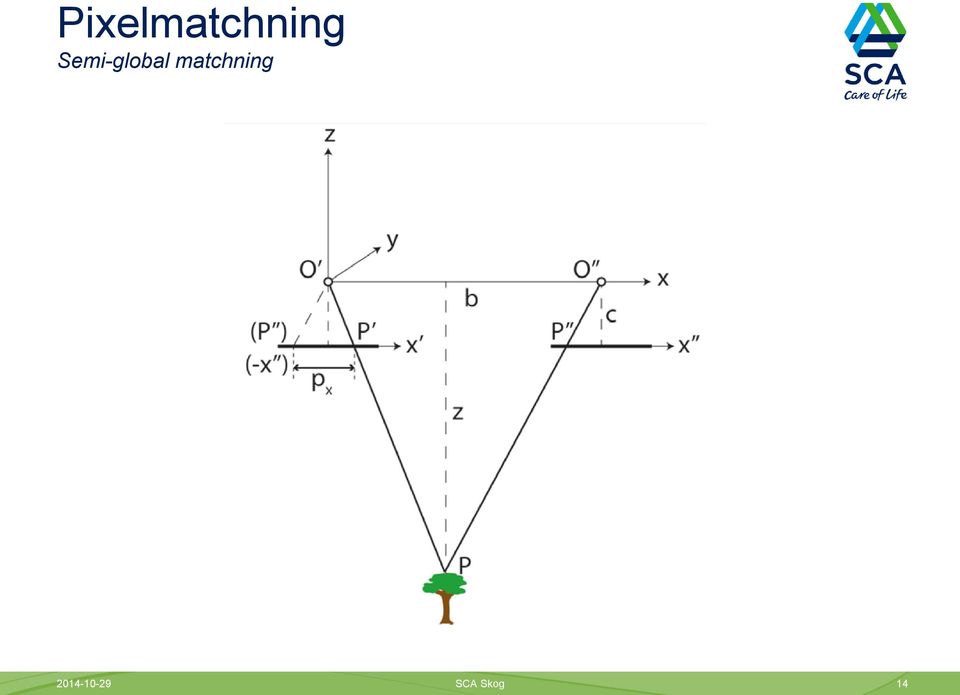

14 Pixelmatchning Semi-global matchning SCA Skog 14

15 Demo av punktmoln Luftburen laserskanning från Nationella höjdmodellen Bildmatchning med Semi-global matchning SCA Skog 15

16 Differensanalys Digital ytmodell (Digital Surface Model, DSM) Pixelmatchning Laserskanning SCA Skog 16

17 Differensanalys Differens = Höjd(Pixelmatchning) Höjd(Laserskanning) SCA Skog 17

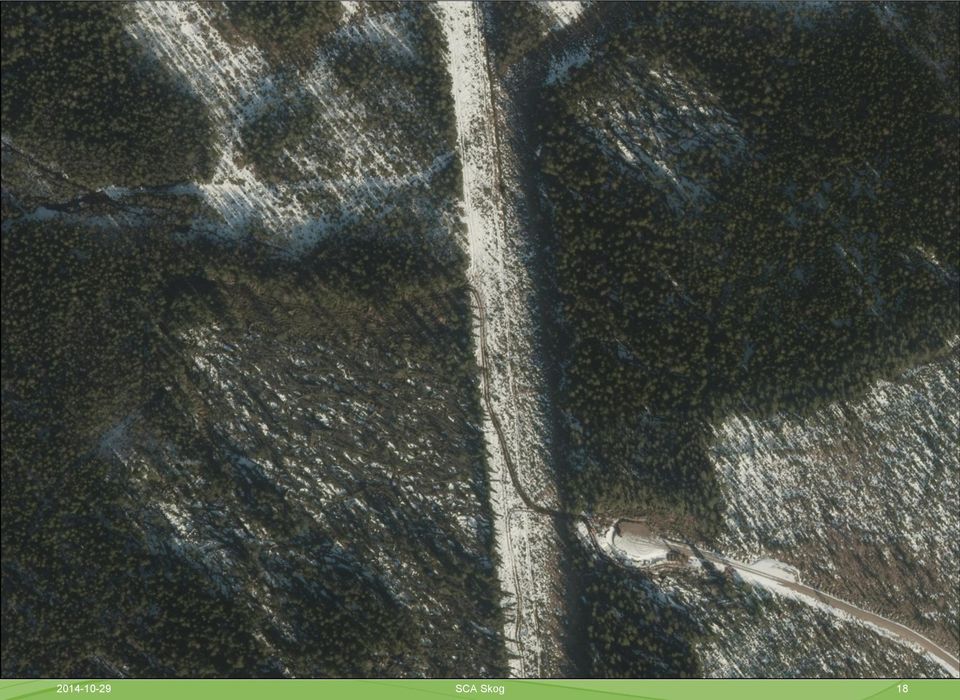

18 erfarenheterna från detta arbete som gjorts under vinter vår, eller behövs mer tid?? Brus Löv är ett problem Områden där fel uppkommer utan direkt förklaring -Hällmark -Skärmar Bra hjälp vid avgränsning för avverkningsplanering Hjälper användaren att fokusera sina resurser Utveckling Filtrera bort löv Aggregera och skapa en prioriteringsordning SCA Skog 18

19 SCA Skog 19

20 Erfarenheter Löv är ett problem Bra hjälp vid avgränsning för avverkningsplanering Hjälper användaren att fokusera på rätt områden - Som en upptänd landningsbana för flygplan på ingång nattetid Utveckling Minska brus Filtrera bort löv Skapa en prioriteringslista Göra en automatisk avgränsning av stormskadorna samt kombinera med andra datakällor exempelvis skattningar från luftburen laserskanning SCA Skog 20

21 Körskador Hur kan data från laserskanningen bidra till minskade körskador? SCA Skog 21

22 Sveriges miljömål

23

24 Framtida utveckling och datakällor Aktualitet SCA Skog 24

25 SCA Skog 25

26 8.1 Förslag till övergång till en tredje dimension En ny produkt, ytmodell, skapas med hjälp av fotogrammetrisk matchning av flygbilder från Lantmäteriets nationella bildförsörjningsprogram Förutsättningar för att tillhandahålla kart- och bildinformation i tre dimensioner (3D), Redovisning av uppdrag enligt regeringsbeslut den 17 oktober 2013 (dnr S2013/7203/PBB) SCA Skog 26

27 SCA Skog 27

28 Forskningsresultat Skogliga skattningar ur fotogrammetriska punktmoln Comparing biophysical forest characteristics estimated from photogrammetric matching of aerial images and airborne laser scanning data SCA Skog 28

29 För ytterligare information, välkommen till
