1 Nationella geodata i 3D SAMGIS Västernorrland, Nuläge i Europa Så gott som all forskning om och användning av geodata i 3D fokuserar på specifika projekt eller tätorter För geodata i 3D på nationell nivå är det i princip bara ett land/regioner som i dag har en färdig strategi (Schweiz) Några har kommit en bit på väg (Holland, Storbritannien, Bayern) De flesta övriga länder i Europa är i samma läge som Sverige, dvs. de funderar och utreder 1

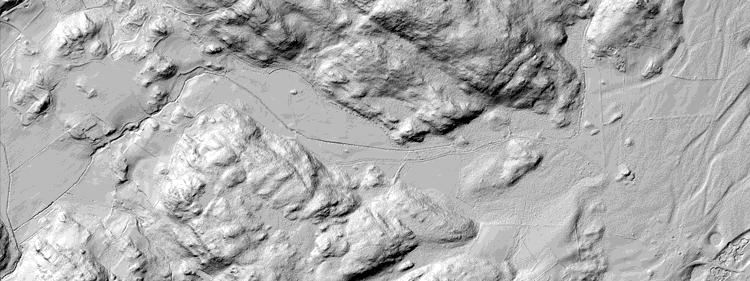

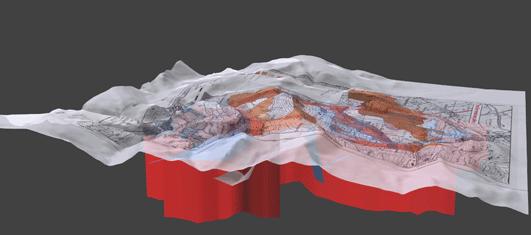

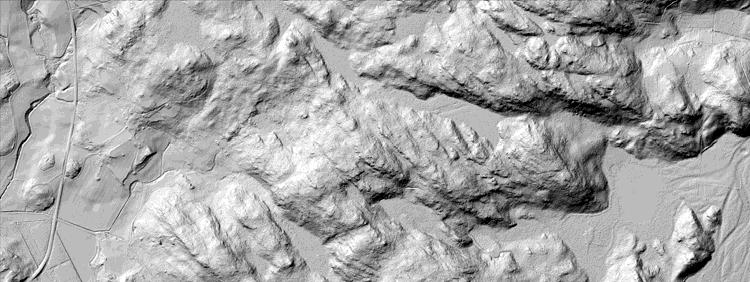

2 Den Nationella höjdmodellen har banat väg för det fortsatta arbetet mod geodata i 3D Introduction 3D Products at NMCAs Open issues Inte bara att lägga kartan på markmodellen 2

3 Utmaningar Introduction 3D Products at NMCAs Open issues Markmodell-Kartinfo mismatch Över ytan Broar Byggnad Vegetation Under ytan Tunnlar Geologi Vatten. Vad ska jag presentera? Lite om projektet Nationella Geodata i 3D Visa 3D-demonstrator 3

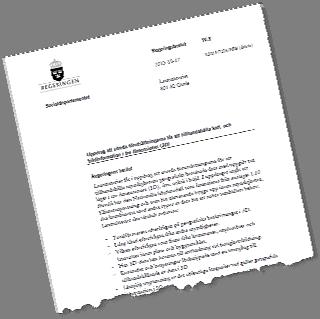

4 Geodata i 3D - ett regeringsuppdrag Behovsinventeringen i Regeringsuppdrag 1 Fångat nuläge och behov genom enkäter - Ett 20-tal frågor till ca 90 statliga myndigheter, kommuner, konsultföretag och andra företag samt forskare Workshop 3-4 april med 24 Statliga myndigheter och kommuner Extern referensgrupp med representanter från Försvarsmakten, Trafikverket, SGU, kommunerna (Göteborg), SLU och Lunds universitet hjälp angående nuläge, enkäter och förslag 4

5 19. Vilka nyttor ser du med geodata i 3D i din organisation? Leder till bättre analyser och bättre beslutsunderlag 89% Skapar möjligheter för nya verksamheter och analyser (beskriv nedan) 59% Förbättrar dialogen med målgrupp 56% Ingen nytta 7% 0% 20% 40% 60% 80% 100% På en skala mellan 0 (ringa nytta) och 10 (mycket stor nytta) blev snittet för samtliga som besvarat enkäten 7,4. Kommunernas värde var över 9 Förväntningar på vad Lantmäteriet i första hand ska göra inom 3D-området några axplock Från grupparbeten under workshops: Ajourhålla NH Höjdsätt objekt i samarbete med kommuner och olika anläggningsägare Kvalitetssäkrade och harmoniserade data Standarder Agera motor och visa på nyttor 5

6 Levererat och klart 2014 Omvärld Begrepp Behov Regeringsuppdrag 1 Utreda förutsättningarna för att tillhandahålla Lantmäteriets kart- och bildinformation i tre dimensioner och föreslå hur den Nationella höjdmodellen ska kombineras med andra typer av data för att möta samhällets behov. Regeringsuppdrag 2 (tilläggsuppdrag) Utreda hur skalbara modeller för utbyte av geografiska informationsobjekt i tre dimensioner (3D) kan tas fram, och på vilket sätt geografisk information som samlas in och distribueras av olika offentliga aktörer kan hanteras i form av sådana gemensamma modeller. Vad pågår? Vägen fram Rapporterna finns på Klipp ur sammanfattningen från Tilläggsuppdraget 6

7 3D Lantmäteriets förslag Ett samordningsinitiativ nödvändigt Fortsatt dialog med producenter och användare för att säkerställa standardisering och att de geografiska objekten blir skalbara och kombinerbara Utveckling av Lantmäteriets geodata från 2D till 3D Ta fram en grundläggande landskapsmodell i 3D som andra myndigheters och kommuners 3D-data kan kombineras med Utreda fastighetinformationen särskilt Samordningsinitiativet ( ) Utgår från Lantmäteriets regleringsbrev 2015 att etablera en nationell samverkansgrupp för geodata i 3D med centrala offentliga geodataproducenter Lantmäteriets förslag: Etablera en teknisk testplattform för geodata i 3D från olika offentliga geodataproducenter Ta fram ett nationellt ramverk för 3D i samverkan Uppmuntra offentliga geodataproducenter att ta fram 3Dspecifikationer som följer det nationella ramverket Sjöfartsverket, Trafikverket, SGU, FMV, Göteborg, Linköping och Falun inbjudes (till att börja med) 7

8 Grov genomförandeplan - successivt genomförande över tiden Målbild 2018 Markmodellen (Nationella höjdmodellen) rikstäckande och ajourhållning pågår Fotogrammetriskt punktmoln med RGB (ytmodell) tas fram vid årliga flygfotograferingar Målbild 2020 Hydrografi, transportleder och marktäcke/markanvändning på markmodellen Byggnader och vegetation i 3D med hjälp av ytmodellen Integration med Sjöfartsverket, SGU, Trafikverket och andra myndigheters samt kommuners geodata i 3D fungerar. Målbild 2025 Integration med BIM fungerar enligt intentionerna i Smart Built Environment Processen för hantering av 3D-fastigheter är klar enligt LADM Målbild 2035 Alla geodata, d.v.s. även fastighetsregistret, finns i 3D fullt ut. Geodata i 3D - fortsatt regeringsuppdrag Två rapporter till regeringen 2014 Lantmäteriets regleringsbrev 2015 Påbörja samverkan enligt regeringsrapporterna Samverkan och internt 2015 Startat nationell samverkansgrupp för geodata i 3D Testar att visualisera samverkansgruppens geodata i 3D Lägga grund för projekt Lantmäteriets regleringsbrev 2016 Utveckla den samverkan som etablerats med offentliga geodataproducenter och användare Återrapportera i årsredovisningen 8

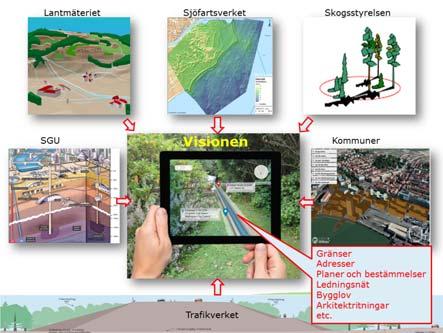

9 Projektdirektivet 3D-modeller av omgivningen ska avseende såväl utomhus som inomhus, på land och till sjöss samt under mark- och sjöytan - finnas tillgänglig i mobilen och liknande enheter oavsett var man är.till nytta för: Medborgare och turister Hitta och navigera på land och till sjöss Planering och medborgardialog Företag och myndigheter Miljö- och riskanalyser Ruttplanering Naturresursförsörjning Skogsbruk och naturvård Interna processer Byggande & förvaltning (BIM) Fastighetsbildning & kartproduktion 9

10 Projektmål Mål 1 Bidra till att öka Lantmäteriets och andra aktörers kunskap och intresse om vad geodata i 3D är. Detta utförs genom att etablera och utvärdera flera tekniska testplattformar för geodata i 3D från olika offentliga geodataproducenter. Geodata från flera myndigheter och kommuner används i olika sammanhang. Erfarenheterna påverkar även mål 2 och 3. - Visualiseringtjänst i egen regi - Testdata för andra aktörer - Publicera resultat och erfarenheter Projektmål Mål 2 Bidra till att användarna enkelt kan använda geodata i 3D från olika offentliga producenter. Detta utförs genom att ta fram ett ramverk för nationella geodata i 3D så att de blir skalbara och kombinerbara. - Initiera samverkansgrupp - Ta fram ramverk under Kommunikationsplan för dialog och förankring. 10

11 Projektmål Mål 3 Bidra till att en rikstäckande landskapsmodell i 3D tas fram - med utgångspunkt från innehållet av fastighetskartans topografi som kan kombineras med andra offentliga myndigheters geodata i 3D. - Visningstjänst 3 D-landskapsmodell och nedladdningstjänst Grunddata i 3D - Plan tas fram med utgångspunkt från framtida kundbehov, tekniska möjligheter och Lantmäteriets stadsplan verksamhet, informationsarkitekturens informationsområden och olika processkartor. Ansvar klargörs Projektresultat 1. Bygga kompetens och sprida kunskap om 3D - kontinuerligt Etablera, utvärdera och publicera resultat för flera tekniska testplattformar för geodata i 3D 2. Ett ramverk för nationella geodata i 3D klar 2016 Tas fram i samverkan med andra geodataproducenter 3. En genomförandeplan för landskapsmodellen i 3D klar 2017 I samband med att planen tas fram klargörs också det här projektets ansvar kontra andra påbörjade eller kommande arbeten inom Lantmäteriet som rör 3D 11

12 Vadärgeodatai3D? 2D data Punkter, linjer och ytor som bara har plankoordinater (x, y) 2,5D data Punkter, linjer och ytor som bara har ett höjdvärde (z) för varje plankoordinat (x, y) 3D data Volymer, dvs en plankoordinat (x, y) kan ha flera höjdvärden (z) finns även 3D-bildmodeller 3D-punktmoln Detaljeringsgrad - var drar vi gränsen? Och hur tar vi vara på detaljerad information som skapas av andra? Nationell kartläggning med fokus på LoD1, (men med möjlighet att hantera LoD 2-3 för data producerade av andra inklusive Fastighetsbildningen) Kommuner, 3D i LoD 1-3 beroende på behoven Bygg-och anläggning, 3D i LoD 3-4 och i BIM/CAD 12

13 Unikt ID & multipla geometrier Unikt id för ett verkligt objekt Olika modeller av samma objekt, (dvs olika detaljeringsgrad eller LoD) Skalbara geometrimodeller 13

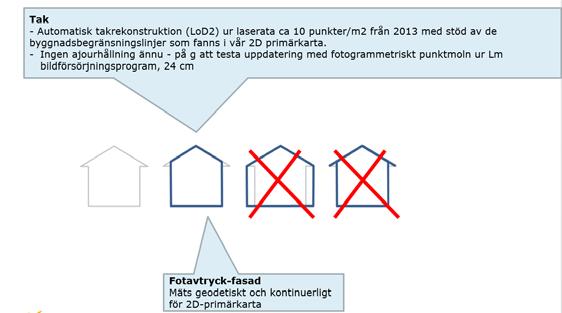

14 Linköpings 3D byggnader Lantmäteriets byggnader och skog 14

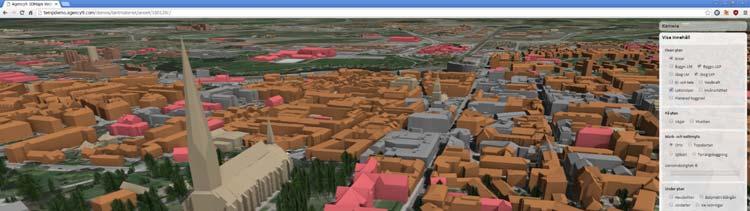

15 Linköpings byggnader, skog och lyktstolpar Linköpings byggnader, skog, lyktstolpar & VA-ledningar 15

16 Lantmäteriets höjdmodell Lantmäteriets höjdmodell & Linköpings bottenmodell 16

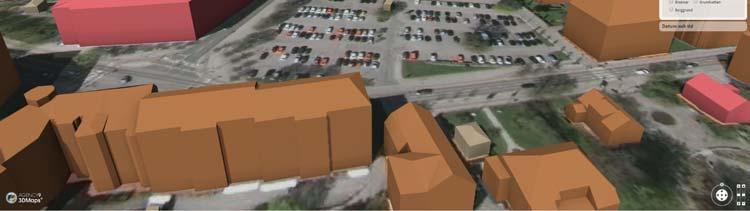

17 Linköpings planerade hus Linköpings planerade hus 17

18 Linköpings planerade hus & länk till 3D demonstrator Linköpings egen 3D demonstrator 18

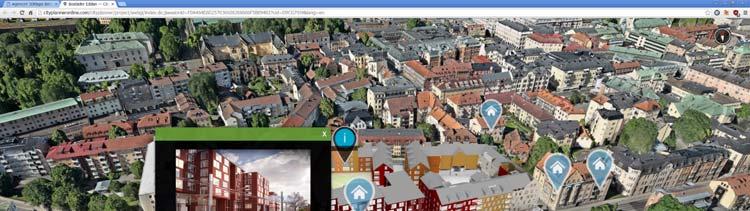

19 Linköpings egen 3D demonstrator Linköpings invånartäthet 19

20 Visa 3D-demonstratorn OBS! Kör i Chrome Frågor? Mer information om projektet Nationell Geodata i 3D: 20
