1 Version Nationella geodata i 3D Erfarenheter från 3D demonstratorns versioner 1-8 Lantmäteriet, Division Geodata, Gävle BESÖKSADRESS Lantmäterigatan 2, TELEFON E-POST lantmateriet@lm.se, INTERNET

2 Inledning 3 Testade geografiska teman 4 Bilder på jordytan 5 Färgsatt 3D-punktmoln 5 Ortofoton 7 Höjd- och djupförhållanden 9 Mark- och djupmodell 9 Terrängskuggning och färgramp 11 Nivåkurvor och lutning 13 Inlandshydrografi 14 Ytvatten 14 Markfuktighet 15 Vägtrummor 16 Historiska strandlinjer för havet (4D) 17 Marktäcke 18 Marktäcke/Markanvändning 18 Skog/Träd 20 Geologi 23 Jorddjupsmodell och brunnar 23 Jordarter och bergarter 24 Grundvatten 25 Infrastruktur för transport 26 Vägar och järnvägar inklusive broar och tunnlar 26 Sjökort farleder inklusive djupdata mm 27 Bebyggelse 28 Byggnader och planerad byggnad (4D) 28 Vindkraftverk 30 Markdetaljer 31 Kraftledningar 31 Gatlyktor och VA-ledningar 32 Viltstängsel 33 Fråga/svar, länkade data och IoT 34 Fråga/Svar om olika höjder 34 Länkade data för byggnader och hydrografi 35 Väderstation (IoT) 36 Övrigt 37 Fastighetsinformation 37 Invånartäthet 38 2(38)

3 Inledning Bakgrund Lantmäteriet har på regeringens uppdrag under 2014 utrett förutsättningarna för att tillhandahålla kart- och bildinformation i tre dimensioner. Lantmäteriet har fått fortsatt uppdrag 2015 och 2016 att ta fram ett ramverk för nationella geodata i 3D i samverkan. Ramverket ska lägga grund för kombinerbarhet och skalbarhet av geodata i 3D från olika källor samt för införande av versionshantering (4D) och möjlighet till länkade data vilket kräver tydligare objektorientering och unika identiteter. Läs mer på Nationella samverkansgruppen för geodata i 3D består av Lantmäteriet, Sveriges Geologiska Undersökning, Sjöfartsverket, Skogsstyrelsen, Trafikverket, Försvarets Materielverk, Göteborgs stad, Linköpings stad och Falu kommun. Som en del i uppdraget har en webbaserad testmiljö, kallad 3Ddemonstratorn, tagits fram för att pröva visualisering av geodata i 3D. Syftet med 3D-demonstratorn är att på ett interaktivt sätt undersöka möjligheter och utmaningar när geodata ska höjas från 2D till 3D: - Hur ska de visualiseras för att erhålla 3D-känsla och tydlighet? - Kan data från olika källor kombineras och göras skalbara? - Vilka bearbetningar behövs och hur ska de göras? - Hur ska insamling gå till? Upplägg av dokumentationen Detta dokument ger en temavis sammanställning av testresultat av visualiseringarna fram till och med version 8 av 3D-demonstratorn. Följande rubriker finns för varje tema: - ; redovisar vilka olika förekomster av temat som finns i demonstratorn. - ; redovisar eventuella bearbetningar som måste göras för att kunna visualisera datat i 3D - ; redovisar hur visualiseringen har gjorts inklusive hantering av färger med mera - ; redovisar eventuell kvarvarande brister, möjligheter och andra kommentarer - ; redovisar utvecklingen av temat för varje version Temanamnen i rubrikerna i detta dokument kan vara annat än namnen i 3D-demonstratorn. Temanamnen i 3D-demonstratorn framgår i löpande text i kursiv text inom hakparenteser [ ]. Hur 3D-demonstratorn fungerar framgår av ett särskilt dokument kallat BESKRIVNING av 3D-DEMONSTRATOR, VERSION 8 3(38)

4 Testade geografiska teman 4(38)

5 Bilder på jordytan FÄRGSATT 3D-PUNKTMOLN 5(38)

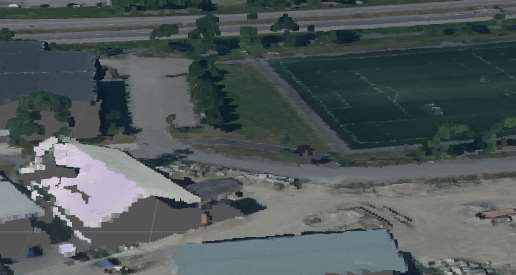

6 Färgsatta punktmoln framgår av flera skikt: - Fotogrammetriskt punktmoln med bilddata i RGB finns framtaget för en del av Linköping och E4. Punktmolnet har en punkttäthet på ca 4 punkter/m² och är framtaget ur bilder från Lantmäteriets ordinarie rikstäckande bildförsörjningsprogram som bl a används för att ta fram ortofoton [Punktmoln/LM-RGB] - Fotogrammetriskt punktmoln med bilddata i nära infrarött med en punkttäthet på ca 4 punkter/m². Avser nya Lantmäteriprodukten Ytmodell från flygbilder IRF som är framtaget ur bilder från Lantmäteriets ordinarie rikstäckande bildförsörjnings-program. [Punktmoln/LM-IR] - Laserpunktmoln med punkttäthet på mer än 10 punkter/m² färgsatt med bilddata i RGB finns framtaget av Trafikverket över del av Linköping och E4 genom helkopterburen insamling. [Punktmoln/Trafikverket] Ingen särskild bearbetning för 3D-demonstratorn annat än att Trafikverkets laserpunktmoln transformerats från lokal SWEREF 99 till SWEREF 99 TM. Finns möjlighet att manuellt välja storlek på punkterna i punktmolnet. Kommentar Brister: - Luckor finns i det fotogrammetriska punktmolnet. Nuvarande överlapp mellan bilder på 60% i stråkled och 25% mellan stråk behöver ökas om man önskar bättre fullständighet. - Det fotogrammetriska punktmolnets markpunkter ligger delvis under markmodellen. Markmodellen måste göras genomskinlig för att alla punkter ska synas. - Version 8: Inget nytt - Version 7: Lade till uppdaterade punktmoln från Lantmäteriet - Version 6: Lade till punktmoln från Lantmäteriet och Trafikverket 6(38)

7 ORTOFOTON 7(38)

8 Flygbilder i form av ortofoton framgår av flera skikt: - Lantmäteriets ortofoto med 50 cm geometrisk upplösning i form av Lantmäteriets standard WMS-tjänst. Finns yttäckande över hela landet och inte bara testområdet med 50 cm eller 25 cm upplösning beroende på område och årtal för flygfotografering. [Orto Sverige] - Lantmäteriets ortofoto med 25 cm geometrisk upplösning finns yttäckande över testområdet lagrat hos applikationsleverantören [Orto]. - Linköping kommuns ortofoto med mindre än 10 cm geometrisk upplösning finns över centrala Linköping i form av standard WMStjänst. [Orto LKP] Lantmäteriets flygbilder finns också som färgsatt 3D-punkmoln, se nästa rubrik. Ingen särskild bearbetning för 3D-demonstratorn Ortofotot draperas på markmodellen i befintligt skick Kommentar Brister: - Ortofoton är i grunden en 2D-produkt framställd ur flygbilder. Beroende på vilken typ av höjdmodell som använts vid framtagandet återges olika detaljer i korrekt planposition. Lantmäteriets och kommunens ortofoton är framtagna med hjälp av en markmodell och återger uppstickande objekt som hus och träd i fel position. - Version 8: Lagt till ortofoto från Linköping - Version 6-7: Inget nytt - Version 5: Lade till ortofoto baserat på Lantmäteriets standard WMStjänst. [Orto Sverige] - Version 2-4: Inget nytt - Version 1: Lade till standard ortofoto som levererades i format TIFF till applikationslev. Ortofotot draperas på markmodellen inklusive broar. 8(38)

9 Höjd- och djupförhållanden MARK- OCH DJUPMODELL - Mark- och djupmodellen består ursprungligen av Lantmäteriets markmodell, d.v.s. nationell höjdmodell, som redovisar formen på mark- och vattenytor. En del av vattenytorna har i demonstratorn ersatts med djupdata: - Havets vattenyta har ersatts med Sjöfartsverkets djupdata avseende havsbotten. - En del av Stångåns vattenyta i centrala Linköping har ersatts med Linköpings kommuns djupdata över åbotten. I testområdets inre del (Bråviken) består havsbottenmodellen av en GeoTIFF som är framställd utifrån all tillgänglig data i Sjöfartsverkets djupdatabas. I farleden är upplösningen 2 m och i övrigt 10 m (delvis interpolerade värden) och griddningen är baserad på minsta djup (grundast). Havsbottenmodell i övrigt område är en WMS-tjänst från Östersjödatabasen. Vid sammanslagningen av markmodell och havsbotten/åbotten har Lantmäteriets strandlinje använts som skiljelinje. Om dubbla data finns på markytan väljs markmodell på grund av att den har lägre lägesosäkerhet. När djupdata har saknats, vilket är vanligt i grunda vatten, har dessa interpolerats fram från markmodellen i strandlinjen till dess djupdata förekommer. Mark- och djupmodellen är den grundläggande yttäckande ytan över testområdet som yttäckande synliga geografiska temana draperas på ortofoto, terrängskuggning, topokartan, sjökort. Terrängskuggning kan användas för att framhäva terrängformen, men även andra former förekommer beroende på syfte, se under terrängform. Kommentar Brister: - Grunda vatten är interpolerade och inte baserade på mätning - Version 8: Inget nytt 9(38)

10 - Version 7: Korrekt vattenyta tillagt där djupdata finns, som gör att sjökort med mera hamnar på rätt nivå vid drapering på höjdmodellen - Version 6: Lade till variant med markmodell baserat på Lantmäteriets standard WCS-tjänst. [Orto Sverige] Version 5: Inget nytt Version 4: Lade till markmodellen kompletterad med djupdata på åbotten i del av Stångån. - Version 3: Lade till markmodellen kompletterad med djupdata på havsbotten; dels en lågupplöst över hela havet och dels en mer högupplöst farled in i centrala Norrköping. Brohöjder borttaget från markmodellen och broar togs fram särskilt. 3D-demonstratorn har för närvarande ingen vattenyta på korrekt höjd där djupdata lagts in, se figur hur det ser ut när sjökortet draperas på havsbotten. - Version 2: Inget nytt Version 1: Bygger på markmodell inklusive vattenytor från NH. På markmodellen lades även brohöjder för att undvika att vägar hamnar på vattenytan, se bildparet nedan där ortofoto draperats på markmodellen. Till vänster markmodellen utan brohöjder och till höger med brohöjder. 10(38)

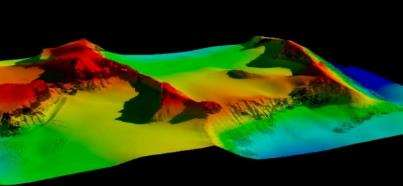

11 TERRÄNGSKUGGNING OCH FÄRGRAMP - Terrängskuggning används för att tydligare visualisera mark- och djupmodellens former. I demonstratorn kan man välja terrängskuggning av: - markytan [Terrängskuggning] - havets bottenyta [Havsbotten] - del av Stångån [Batymetri Stångån] Ingen särskild bearbetning För att visualisera mark- och djupmodell har WMS-tjänster med terrängskuggning nyttjats som draperas på mark- och djupmodellen. För markytan har Lantmäteriets standard-wms-tjänst nyttjats med grå färg. För att skilja havsbotten/åbotten från markytan har blå färg nyttjats. Kommentar - Terrängskuggning finns även som egen funktion i 3D-demonstratorn där man kan ställa tidpunkt för solbelysningen. - Det är svårt att få en känsla för markhöjder och vattendjup med enbart en terrängskuggning. Möjlighet till färgramp och/eller nivåkurvor kan förbättra intrycket, se figur nedan hur det skull kunna se ut. 11(38)

12 - Version 5-8: Inget nytt - Version 4: Lade till terrängskuggning av åbotten skapad hos applikationsleverantören via standard WMS-tjänst, bytt från grå till blå färg för att skilja land från åbotten - Version 3: Lade till separat terrängskuggning på markmodellen via standard WMS-tjänst. Terrängskuggning av havsbotten skapad hos applikationsleverantören och inlagd som WMS, bytt från grå till blå färg för att skilja land från havsbotten. - Version 2: Inget nytt - Version 1: Ingen terrängskuggning för att visualisera markmodellen utan ortofoton draperades direkt på markmodellen, samt att marktäcke/markanvändning draperades på en liten del av testområdet. 12(38)

13 NIVÅKURVOR OCH LUTNING - Skogsstyrelsens information om nivåkurvor och risk för branta lutningar. [Lutning] - Standard WMS-tjänst från Skogsstyrelsen. - Standardfärger enligt WMS-tjänsten. - Följdprodukt ur Lantmäteriets nationella höjdmodell. - Version 7-8: Inget nytt - Version 6: Lade till [Lutning] 13(38)

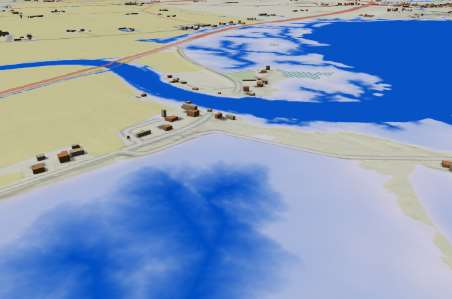

14 Inlandshydrografi YTVATTEN - Ytvatten består av två skikt, hydrografiytor och hydrografi, från Lantmäteriets topografiska webkarta, [Ytvatten] Ingen bearbetning för ytvatten/hydrografin, här nyttjas standard-wmstjänster. För att visualisera ytvatten/hydrografi har de färgsatts som topografisk webbkartan. Kommentar Brister: - Attribut/Metadata; de olika ytorna är inte klickbara för att erhålla information om vad varje yta - Version 8: Länkade data lagt på ett urval av ytvatten, se längre ner i dokumentet - Version 4-7: Inget nytt - Version 3: Fixade till ytvatten i eget skikt - Version 1-2: Lade till ytvatten 14(38)

15 MARKFUKTIGHET - Skogsstyrelsens information om risk för hög markfuktighet. [Markfuktighet] - ESRI Imageservice-tjänst från Skogsstyrelsen. - Standardfärger enligt ESRI Imageservice-tjänsten. - Följdprodukt ur Lantmäteriets nationella höjdmodell - Version 7-8: Inget nytt - Version 6: Lade till markfuktigheten 15(38)

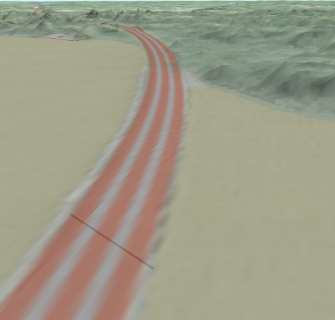

16 VÄGTRUMMOR - Utsnitt av Trafikverkets vägtrummor. [Vägtrummor] - Okänt. - Diameter för VA och vägtrummor är fiktiva eftersom uppgifter saknas. - Inga Version 6-8: Inget nytt Version 5: Lade till vägtrummor 16(38)

17 HISTORISKA STRANDLINJER FÖR HAVET (4D) De historiska strandlinjerna består av data från SGU. För de historiska strandlinjerna har en WMS+WCS-liknande dynamisk tjänst satts upp baserat på data om strandlinjens årtal och höjd över havet. För att visualisera de historiska strandlinjernas höjd över havet i 4D har en slider använts. Kommentar - Version 8: Lade till historiska strandlinjer 17(38)

18 Marktäcke MARKTÄCKE/MARKANVÄNDNING Består av urval av skikt från Lantmäteriets topografiska webbkarta: - Markdata inklusive fotavtryck av byggnader. [Topokartan] Ingen bearbetning, här nyttjas standard-wms-tjänster. För att visualisera ytorna har de färgsatts som topografisk webkartan, se färgskala nedan. Skogen har dock bara en färg. Terrängskuggningen har lagts in med viss transparens. 18(38)

19 Brister: - De olika ytorna är inte klickbara för att erhålla information om vad varje yta (färg enligt legenden ovan) avser, med mera. - Markdata är anpassat till visning i skala 1: enligt Fastighetskartan. Det gör t.ex. att mindre skogsområden och enskilda träd inte framgår. Det blir särskilt tydligt i tätorter. - All skog färgsatt med en färg - Version 4-8: Inget nytt - Version 3: Lade till ett skikt med skog, åker, bebyggelse och byggnaders fotavtryck. Ytvatten och vägar lagda i egna skikt - Version 2: Lade till ett skikt med skog, vatten, åker, bebyggelse och byggnaders fotavtryck samt vägar, allt med färgsättning nära topowebkartan enligt bild nedan. - Version 1: Lade till ett skikt med skog, vatten och övrigt samt vägar, allt med egen färgsättning skild från topowebkartan, se bild nedan. 19(38)

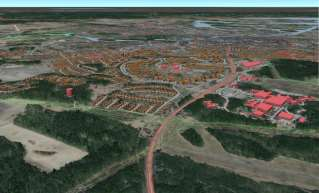

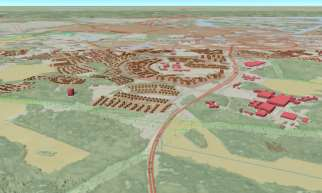

20 SKOG/TRÄD Träd framgår av flera skikt: - Skog som fotavtryck i 2D (ljusgrönt område) finns i Lantmäteriets topowebbkarta som en del av markskiktet. [Topokartan] - En ytmodell av skogen finns över samma områden som fotavtrycket ovan och kan nyttjas för 3D-visning på Topokartan. [Skog LM och Topokartan] - Ytmodell av skogen enligt strecksats 2 ovan nyttjas även för 3D-visning på Ortofoto istället för topokartan, dock med mörkare grön färg som passar med ortfotots skog. [Skog LM och Orto] - Enskilda träd har tagits fram av Linköpings kommun över Linköpings tätort. [Skog LKP] 20(38)

21 - Skogsstyrelsen har tagit fram trädhöjder i rasterformat som visualiseras i 2D där höjderna framgår med hjälp av en färgramp. [Trädhöjd] - Skogsstyrelsens trädhöjder på Lantmäteriets ytmodell enligt strecksats 2 och 3 ovan men med färgen utbytt mot färgramp. Data utanför ytmodellen borttaget. [Skog Trädhöjd] - Ytmodell av skogen framtagen ur Lantmäteriets ytmodell från flygbilder. I den framgår mer träd i tätort. [Skog Ny] Träd i 3D framgår även i punktmoln, se under rubriken Bilddata. - Lantmäteriets ytmodell av skog [Skog LM] består av höjder i ett 1 m rutnät beräknat ur laserpunktmolnet från nationella höjdmodellen. All höjddata utanför Fastighetskartans skogspolygoner är bortfiltrerad och ersatt med markmodellens höjder. Gridet är omgjort till TIN. Områden med låg höjd över marken har gjorts successivt transparent. - Skogsstyrelsens trädhöjder [Trädhöjd] består av höjder i ett 2 m rutnät beräknat ur laserpunktmolnet från nationella höjdmodellen. Trädhöjden har sedan beräknats genom att dra ifrån markhöjden från den nationella höjdmodellen. Allt under 3 m över marken är bortfiltrerat. Observera att andra objekt som sticker upp t.ex. hus och master m.m. inte är bortfiltrerade. - Ytterligare en ytmodell av skogen togs fram med automatiska metoder ur Lantmäteriets ytmodell från flygbilder. [Skog Ny] Brister: - Temat är inte klickbara för att erhålla information om skogshöjd för valfritt läge. - Ytmodellen av skogen visar inte all vegetation utan ytorna har samlats in/generaliserats till visning i skala 1: enligt Fastighetskartans skogspolygoner. Det gör att mindre skogsområden och enskilda träd inte framgår av visualiseringen. Det blir särskilt tydligt i tätorter. - I trädhöjdsmodellen från skogsstyrelsen data har inte byggnader filtrerats bort. - Enskilda träd Linköpings stad visar faktisk höjd men inte utbredning och art. 21(38)

22 - Laserpunktmolnet från nationella höjdmodellen är upp till 7 år gammalt i de äldsta områdena, vilket gör att aktualiteten i skogsvisualiseringarna är låg. För det sistnämnda fallet finns möjlighet att istället använda Lantmäteriets flygbilder för att ta fram ett mer aktuellt fotogrammetriskt punktmoln som utgångsmaterial för en aktuellare och mer korrekt ytmodell av skogen. Möjlighet och metoder att ta fram en ny och bättre ytmodell av skogen bör utredas. (Detta är testat och inlagt i Version 7 som Skog ny. Skogsstyrelsens framtagning av skogliga grunddata och trädhöjdsmodell ur laserdatat från nationell höjdmodell har varit ett engångsprojekt, men synpunkter har framförts att ny laserskanning är önskvärd. - Version 8: Inget nytt - Version 7: Lade till Skog Ny - Version 6: Lade till Trädhöjd och Skog Trädhöjd - Version 5: Inget nytt - Version 4: Lade till Skog LKP - Version 3: Inget nytt - Version 2: Lade till Skog LM på Topokartan - Version 1: Lade till Skog LM på Orto 22(38)

23 Geologi JORDDJUPSMODELL OCH BRUNNAR Vänstra bilden visar terrängskuggning av bergrundsmodellen medan högra bilden visar terrängskuggning av markmodellen där brunnar sticker upp. Siffrorna anger djup. - SGUs yttäckande modell av berggrund. [Berggrund] - SGUs register av borrade brunnar som ligger till grund för beräkning av berggrundsmodellen. [Brunnar] - Berggrund interpolerad/extrapolerad mellan faktiska borrade brunnar (d.v.s. i princip ett glest punktmoln). Kunskap om jordart har nyttjats för att justera höjd. Om berggrundsmodellen legat ovan markmodellen har den flyttats ned till markmodellen eftersom den anses ha lägre lägesosäkerhet. Slutligen har berggrundsmodellen lagts under havsbotten. - Terrängskuggning för berggrunden. - Brunnar visualiserade som rör med faktiska djup. - Klickbart berggrundskikt med information bergart med mera. - Klickbara brunnar med information borrdjup med mera. - Berggrunden har grov form. - Önskvärt med information om djup till berggrund i valfritt läge samt uppskattad kvalitet. - Ingen känsla för hur stor djupet är mellan markmodell och berggrundsmodell kan en färgramp hjälpa? - Version 4-8: Inget nytt - Version 3: Lade till bergrundsmodell och brunnar 23(38)

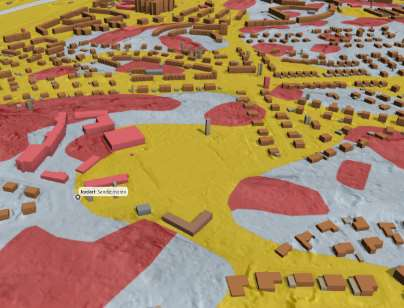

24 JORDARTER OCH BERGARTER - SGUs yttäckande skikt av jordarter. [Jordarter] - SGUs yttäckande skikt med bergart. [Berggrund] - Standard WMS-tjänster. - Färgsättning enligt WMS. Jordart draperas på mark- och djupmodell medan bergart draperas på bergrundsmodellen. - Klickbara skikt med info om jordart och bergart m.m. - Version 4-8: Inget nytt - Version 3: Lade till jordarter och bergarter 24(38)

25 GRUNDVATTEN - SGUs yttäckande skikt med tillgång på grundvatten. [Grundvatten] - Standard WMS-tjänster. - Färgsättning enligt WMS. - Klickbara skikt med info om grundvatten m.m. - Version 4-8: Inget nytt - Version 3: Lade till Grundvatten 25(38)

26 Infrastruktur för transport VÄGAR OCH JÄRNVÄGAR INKLUSIVE BROAR OCH TUNNLAR - Lantmäteriets vägar läggs direkt på mark- och djupmodellen. [Vägar och Terrängskuggning alt Topokartan alt Orto ] - Broar som lutande plan som ansluter till markmodellen. [Broar] - Tunnlar är ej provade ännu. För farleder till havs och i sjö, se Sjökort nedan. - Vägar kommer från standard WMS-tjänst. - Broar är automatiskt framtagna med hjälp av broklassificeringen i laserpunktmolnet från nationella höjdmodellen. - Vägarna har standardmaner och färg från Topografiska webbkartan. - Broarna får samma färg- - information som det valda Mark- och vattenyta -lagret (observera att samma information fortfarande hamnar under bro ytan). Brister: - Broändarna hänger ibland i luften, d.v.s. ansluter inte riktigt till markmodellen i höjd. - Järnvägar visualiseras inte för närvarande. - Inga exempel på tunnlar finns för närvarande. - Version 8: Lade till att broarna får samma färginformation på vägarna. Vägarna finns dock kvar även under broarna. - Version 4-7: Inget nytt - Version 3: Lade till broar, dock med enbart grå färg. Vägar, ortofoton med mera visualiseras för närvarande inte på broarna, (det lutande grå planet) utan på mark- och djupmodellen, d.v.s. de hamnar under broarna 26(38)

27 SJÖKORT FARLEDER INKLUSIVE DJUPDATA MM - Sjöfartsverkets sjökort. [Sjökort] - Ingen bearbetning, här nyttjas standard-wms-tjänster. - Standardfärger enligt Sjökort, urval från legend. Brister: - Temat är inte klickbart för att erhålla information om farleder, fyrar m.m. - Version 4-8: Inget nytt - Version 3: Lade till sjökort 27(38)

28 Bebyggelse BYGGNADER OCH PLANERAD BYGGNAD (4D) Byggnad framgår av flera skikt: - Byggnad som fotavtryck i 2D, s k LoD0, finns i Lantmäteriets topowebbkarta. [Topokartan] - Fotavtrycket har nyttjats till att ta fram byggnader som kuber, s.k. LoD1, av Lantmäteriet. [Byggn. LM] - Fotavtrycket har nyttjats till att ta fram byggnader som enkla fördefinierade takkonstruktioner, s.k. LoD2, av Linköpings kommun. [Byggn. LKP] - Planerad framtida byggnad i form av en arkitektritning i s.k. LoD3 framgår av bilden nedan. Kvarteret är klickbart och man kan välja att komma till Linköpings 3D-applikation samt se detaljplanen. [Planerad byggnad] - Fotavtrycken i 2D som används i de två första strecksatserna kommer från Linköpings kommun till Lantmäteriet via ABT-avtal. - Lantmäteriet har använt laserpunktmolnet från nationella höjdmodellen (en punkt per två kvadratmeter) för att höjdsätta taken i LoD1 utifrån 2D-polygonerna i Fastighetskartan. - Linköping har använt egen beställd laserskanning (mer än 10 punkter per kvadratmeter) för att automatiskt ta fram enkla takkonstruktioner i LoD2. 28(38)

29 - Byggnaderna har försetts med färg efter ändamål enligt Lantmäteriets topowebbkarta, se nedan. Avvikelser förekommer. Brister: - De enskilda byggnaderna är inte klickbara för att erhålla information om vad varje byggnad (färg enligt legenden ovan) avser, med mera. - Färgsättning på resp. ändamål är inte konsekvent mellan det statliga och kommunala byggnadskiktet. - De kommunala och statliga byggnaderna har inte samma ID. Olika aktualitet i de olika skikten: - Fotavtrycken är mest aktuellt eftersom de uppdateras kontinuerligt i 2D av Linköpings kommun i både sin egen databas och Lantmäteriets databas via s.k. ABT-avtal. - 3D-modellerna är mer statiska utifrån vilka fotavtryck som fanns i databasen vid uttaget, samt när laserskanning genomförts som använts för höjdsättning. Se bild nedan där byggnaden i nedre högra hörnet ovan vägen finns som fotavtryck i Lantmäteriets databas men inte i Linköpings 3D-modell. Ajourhållning av 3D-byggnader: - Laserpunktmolnet från nationella höjdmodellen är upp till 7 år gammalt i de äldsta områdena, vilket gör att möjligheten att höjdsätta nya hus automatiskt är begränsade. Det finns möjlighet att istället använda Lantmäteriets flygbilder för att ta fram ett mer aktuellt fotogrammetriskt punktmoln som utgångsmaterial för en mer aktuella hushöjder. Möjlighet och metoder för takrekonstruktion i LoD1 eller LoD2 bör utredas.(undersökning pågår i smavekan med FOI) 29(38)

30 Ny utbytesmodell: - Standard för byggnader i LoD0-2 inklusive informationsmodell, gränssnitt med mera, håller på att tas fram i Svensk geoprocess. Den nya standarden baseras på den befintliga ABT-modellen, CityGML och Inspire. - Version 8: Länkade data ditlagt på ett urval av byygnader, se längre ner i dokumentet - Version 5-8: Inget nytt - Version 4: Lade till Linköpings kommuns byggnader - Version 2-3: Inget nytt - Version 1: Lade till Lantmäteriets byggnader VINDKRAFTVERK - Lantmäteriets vindkraftverk avser symboler med fiktiv höjd [Vindkraft] - Ingen särskild bearbetning. - Tagit en standardsymbol för vindkraftverk. Brister: - Symbolerna visar inte faktisk höjd och faktiskt utseende eftersom uppgifterna saknas. - Version 2-8: Inget nytt - Version 1: Lade till vindkraftverk 30(38)

31 Markdetaljer KRAFTLEDNINGAR - Lantmäteriets luftledningar är inlagda med stolpar i brytpunkterna och raka ledningar däremellan, med fiktiv höjd. [El- och tele] - Ingen särskild bearbetning. - För att kraftledningarna skall synas har dessa gjorts ljusgröna och inte svarta. Brister: - Symbolerna visar inte faktisk höjd och faktiskt utseende eftersom uppgifterna saknas. - Version 3-8: Inget nytt - Version 2: Lade till kraftledningar 31(38)

32 GATLYKTOR OCH VA-LEDNINGAR - Linköpings gatlyktor är inlagda som symboler, med fiktiv höjd på 5 m, över Linköpings tätort [Lyktstolpar] - Utsnitt ur Linköpings stads VA-nät. [VA-ledningar] - Okänt. - Blå respektive brun färg vald för vatten och avlopp enligt gamla HMK- Kartografi från 1900-talet. - Diameter för VA är fiktiva eftersom uppgifter saknas. - Tagit en standardsymbol för gatlyktorna. Brister: - Vissa av VA-ledningarnas ändpunkter saknade korrekta höjdkoordinater, vilket gör att dessa går rakt ner. - Gatlyktorna har en fiktiv höjd och ett osvenskt utseende tack vare att riktning på lyktan saknades. - Version 5-8: Inget nytt - Version 4: Lade till gatlyktor och VA-ledningar 32(38)

33 VILTSTÄNGSEL - Trafikverkets viltstängsel är inlagd som symbol med fiktivt läge och höjd. [Viltstängsel] - Ingen särskild bearbetning. - Viltstängslet har fiktiv höjd och form p.g.a. att uppgifter saknas. Brister: - Viltstängslet ligger på vägens mitt istället för utefter sidorna. Detta på grund av att datat saknade information om exakt läge. - Viltstängslet har några olika brytpunkter som ligger långt under marken. - Version 6-8: Inget nytt - Version 5: Lade till viltstängsel 33(38)

34 Fråga/svar, länkade data och IoT FRÅGA/SVAR OM OLIKA HÖJDER - Metadata om höjdinformation för valfri position på markytan: markens höjd över havet, havets/sjöns djup relativt vattenytan, skogens höjd relativt markytan och djupet till berggrunden (jorddjup) relativt markytan. Metadatat kommer ifrån: Lantmäteriet, SGU och Sjöfartsverket. - Ingen. - Metadata visas i ett fönster vid klick på valfri position. Brister: - Inga. - Version 8: Inget nytt - Version 7: Lade till metadata om höjdinformation för valfri position. 34(38)

35 LÄNKADE DATA FÖR BYGGNADER OCH HYDROGRAFI - Metadata om byggnader och sjöar från Lantmäteriet, Linköpings kommun och SMHI - Bygglov och planbestämmelse från Linköpings kommun. - Länk till Linköpings kommun 3D demonstrator. - Ingen. - Metadata visas i ett fönster vid klick på aktuellt objekt. Brister: - Inga. - Version 8: Lade till länk till detaljplan och planbestämmelse på den planerade byggnaden Eddan - Version 7: Lade till länkade data på sjöar samt på lantmäteriets och Linköpings kommuns byggnader - Version 5-6: Inget nytt - Version 4: Lade till länk till Linköpings kommuns 3D demonstratorn vid klick på den planerade byggnaden Eddan. 35(38)

36 VÄDERSTATION (IOT) - Trafikverkets väderstation är inlagd med symbol samt on-line info om vädret, IoT. [Väderstation] - Ingen särskild bearbetning. - Väderstationen visualiseras som en bubbla eftersom uppgift om utseende och höjd saknas. - Inget särskilt - Version 6-8: Inget nytt - Version 5: Lade till väderstation och viltstängsel 36(38)

37 Övrigt FASTIGHETSINFORMATION Delar av Lantmäteriets fastighetsinformation från två WMS tjänster: - Från Fastighetsindelning Visning visas fastighetsgränser färgade efter medelfelet på gränsens lägesnoggrannhet. Se färgskala nedan. [Fastighetsgränser] - Från Planer, bestämmelser och rättigheter Visning visas servitut, nyttjanderätt, ledningsrätt, gemensamhetsanläggning, vägrätt, gräns för viltvårdsområde samt före detta gräns för kronomark. Se färgskala nedan. [Rättigheter] - Standard WMS. 37(38)

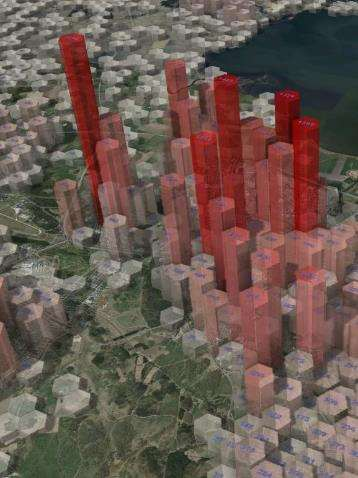

38 - Färger enligt WMS. - Fastighetsinformationen ingår inte i uppdraget, därför visas endast ett mindre urval. - Version 7-8: Inget nytt - Version 6: Lade till fastighetsgränser och rättigheter INVÅNARTÄTHET - Invånartäthet i Linköpings stad. [Invånartäthet] - Okänd. - I lagret Invånartäthet visas staplar av varierande höjd och färgsättning baserat på invånartäthet (taget från Statistiska Centralbyrån). Lagret är synligt över Linköpings tätort med omnejd. - Ingår egentligen inte uppdraget men visar på en verksamhetsmöjlighet. - Version 5-8: Inget nytt - Version 4: Lade till invånartätheten 38(38)
