1 Lantmäteriets Nationella Höjdmodell Uppbyggnad Produkter Användning Nya tjänster

2 Klimat- och sårbarhetsutredningen Utredningen, SOU 2007:60, föreslog att: Lantmäteriet bör få resurser för att skapa en ny nationell höjddatabas med tätare och noggrannare höjddata än dagens Från 2009 har Lantmäteriet fått årlig finansiering för att genomföra uppbyggnad av en ny Nationell Höjdmodell

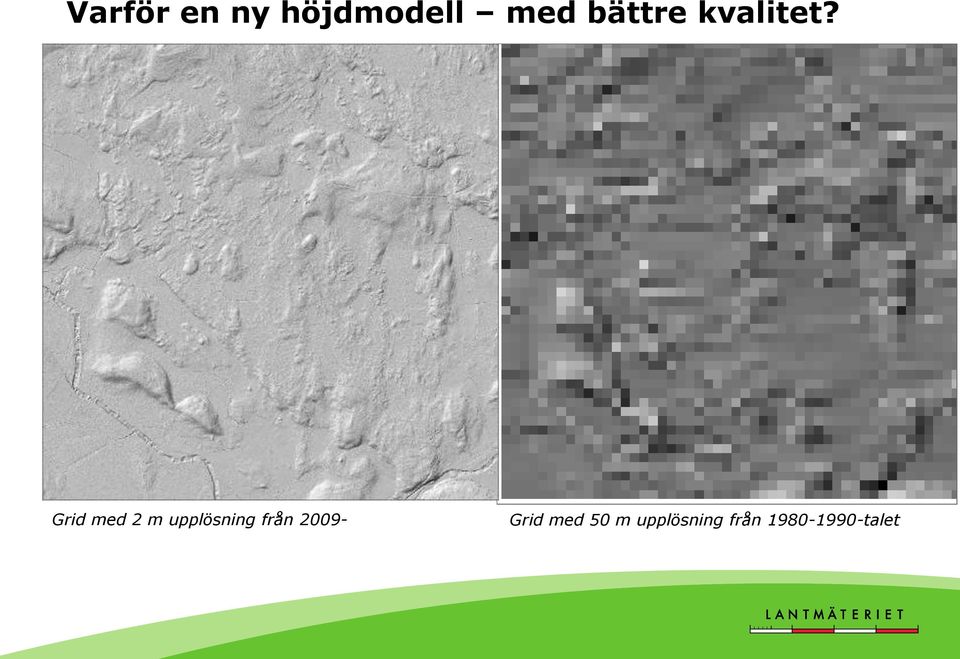

3 Varför en ny höjdmodell med bättre kvalitet? Grid med 2 m upplösning från Grid med 50 m upplösning från talet

4 Varför bättre höjdmodell till vilken nytta?

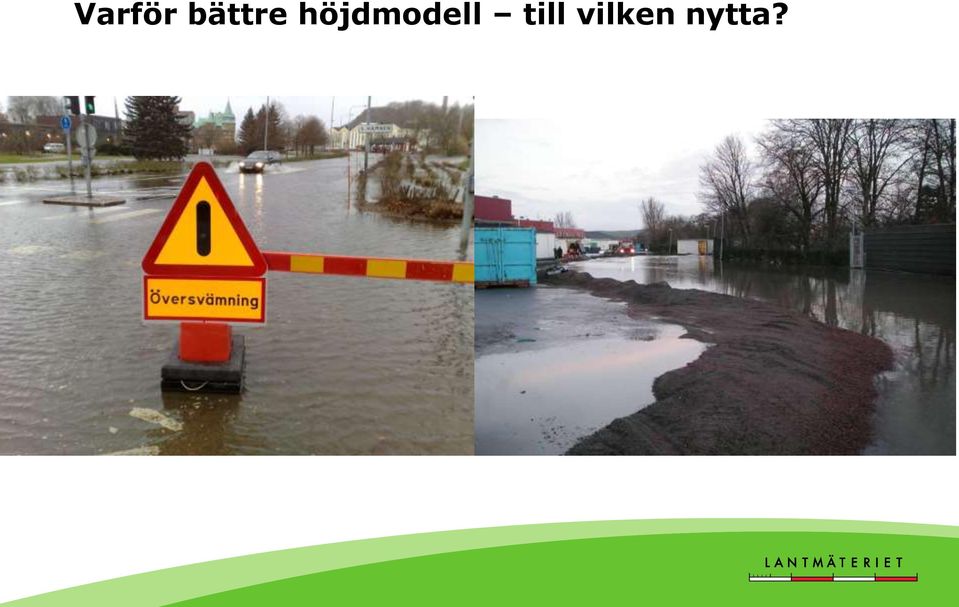

5 Varför bättre höjdmodell till vilken nytta?

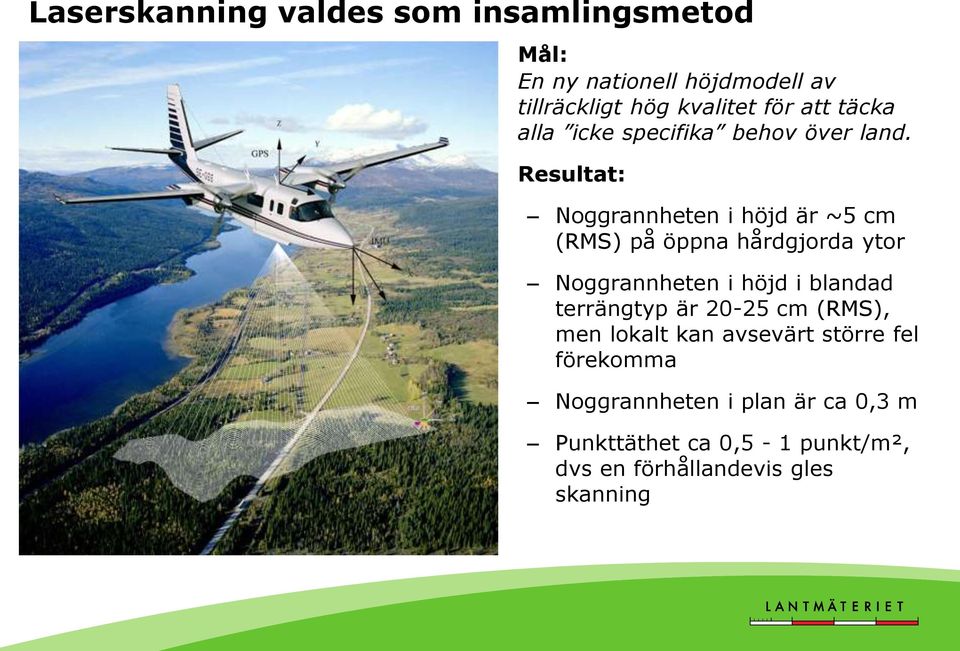

6 Laserskanning valdes som insamlingsmetod Mål: En ny nationell höjdmodell av tillräckligt hög kvalitet för att täcka alla icke specifika behov över land. Resultat: Noggrannheten i höjd är ~5 cm (RMS) på öppna hårdgjorda ytor Noggrannheten i höjd i blandad terrängtyp är cm (RMS), men lokalt kan avsevärt större fel förekomma Noggrannheten i plan är ca 0,3 m Punkttäthet ca 0,5-1 punkt/m², dvs en förhållandevis gles skanning

7 89% av landet är skannat - fjällen återstår 50 områden återstår att skanna (vita) vara 5 områden är påbörjade (orange) km 2 är skannad areal hittills km 2 återstår att skanna Ny leverantör Metria 2014 De svåraste områdena är kvar Skannad areal per år = skannade områden pilot pilot = påbörjad skanning

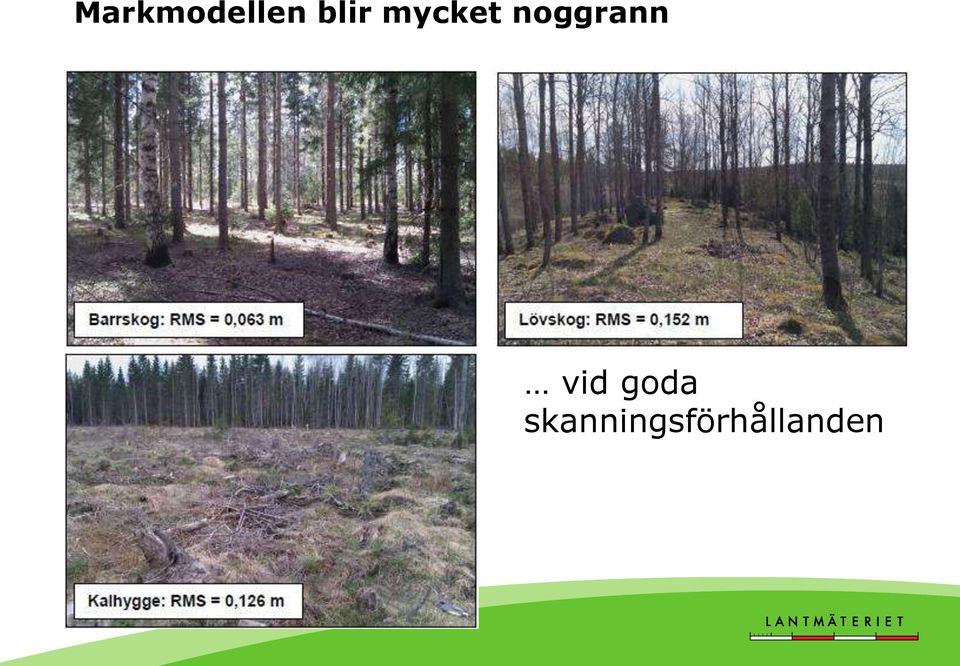

8 Markmodellen blir mycket noggrann vid goda skanningsförhållanden

9 men vid speciella förhållanden blir noggrannheten betydligt sämre.

10 Punkttätheten påverkar också noggrannheten

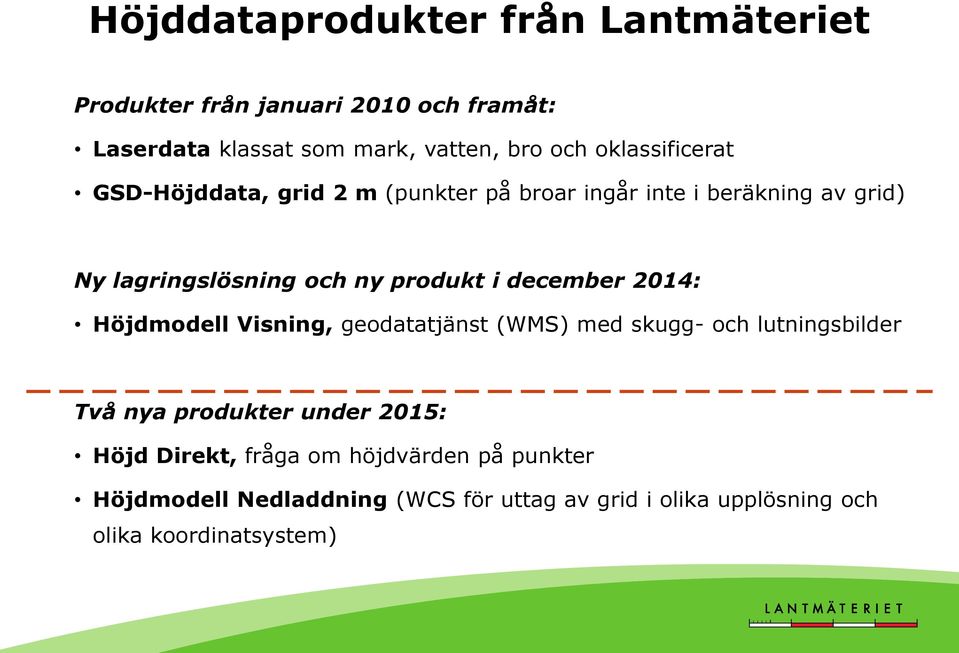

11 Höjddataprodukter från Lantmäteriet Produkter från januari 2010 och framåt: Laserdata klassat som mark, vatten, bro och oklassificerat GSD-Höjddata, grid 2 m (punkter på broar ingår inte i beräkning av grid) Ny lagringslösning och ny produkt i december 2014: Höjdmodell Visning, geodatatjänst (WMS) med skugg- och lutningsbilder Två nya produkter under 2015: Höjd Direkt, fråga om höjdvärden på punkter Höjdmodell Nedladdning (WCS för uttag av grid i olika upplösning och olika koordinatsystem)

12 GSD-Höjddata, grid 2+ och Laserdata Bruna punkter klassade som mark och vita är oklassificerade

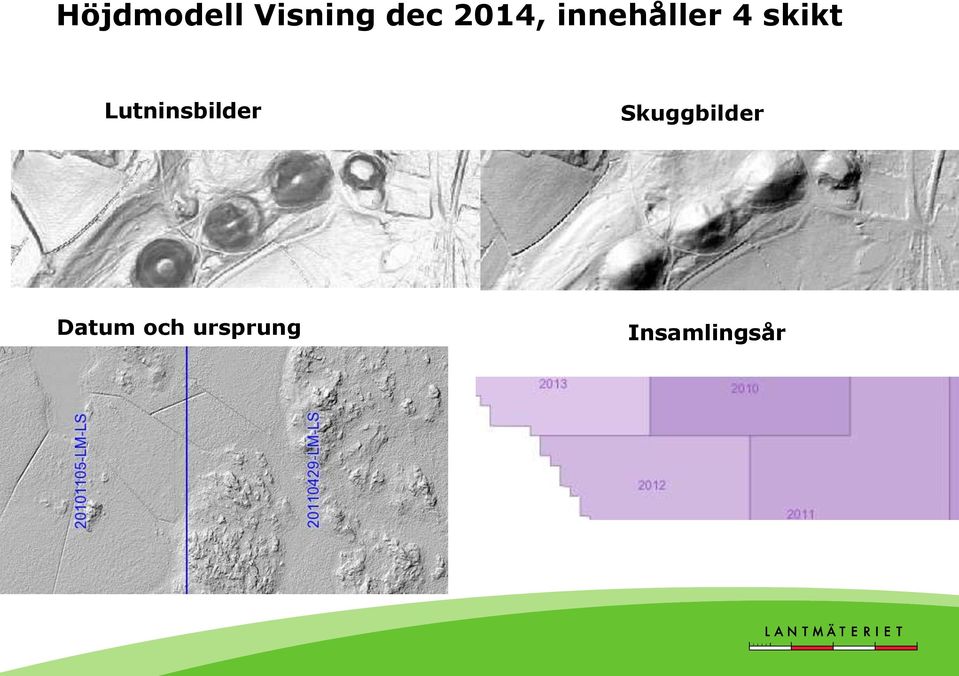

13 Höjdmodell Visning dec 2014, innehåller 4 skikt Lutninsbilder Skuggbilder Datum och ursprung Insamlingsår

14 Lutningsbild

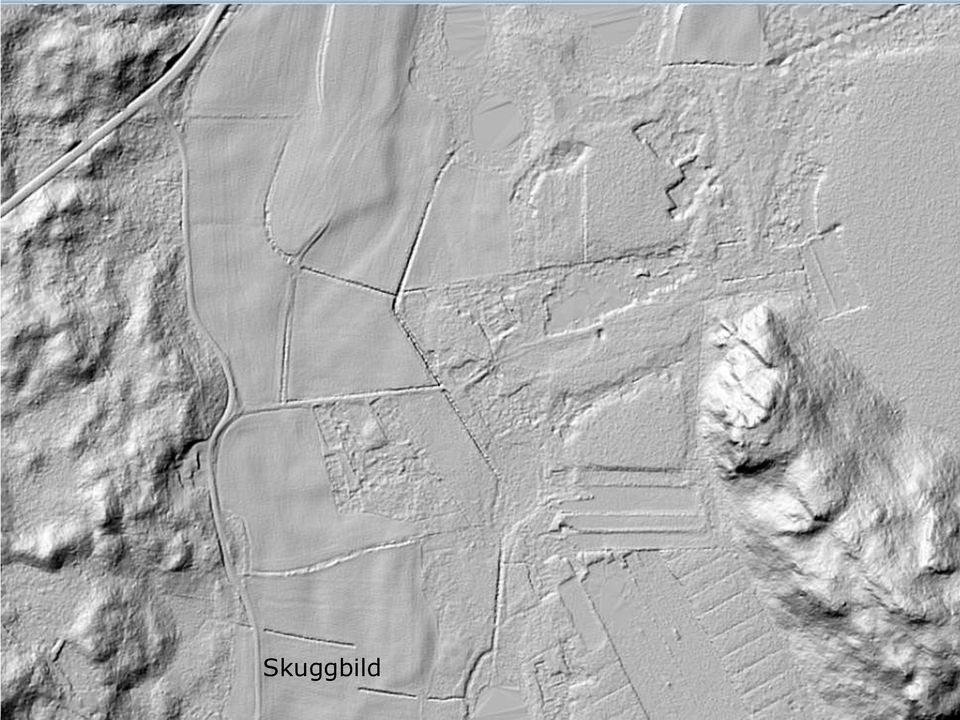

15 Skuggbild

16 Höjd Direkt ny produkt under 2015 Fråga N,E-koordinater: Svar N,E,H-koordinater: Exempel på funktionalitet i applikation:

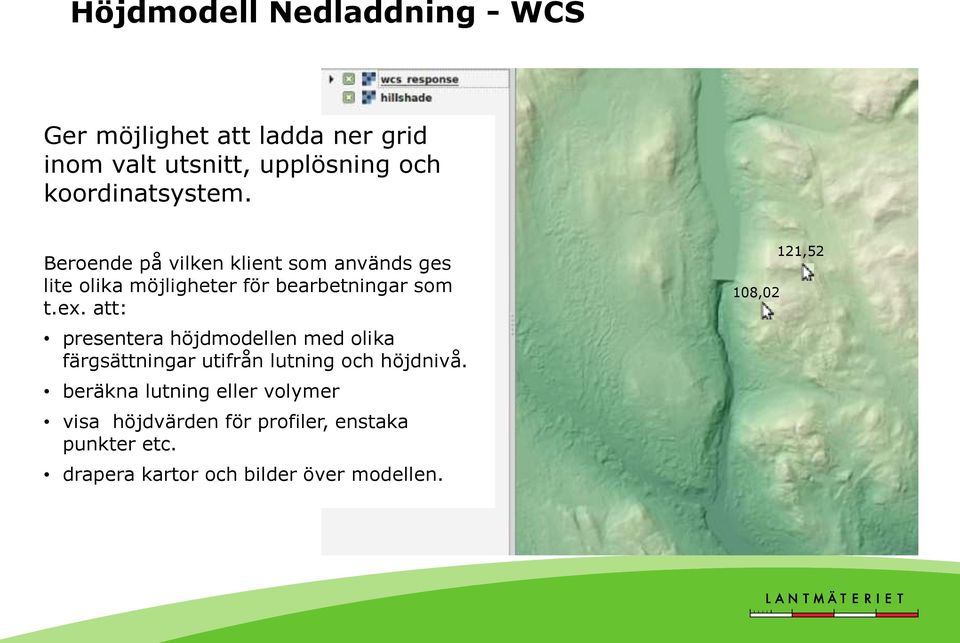

17 Höjdmodell Nedladdning - WCS Ger möjlighet att ladda ner grid inom valt utsnitt, upplösning och koordinatsystem. Beroende på vilken klient som används ges lite olika möjligheter för bearbetningar som t.ex. att: presentera höjdmodellen med olika färgsättningar utifrån lutning och höjdnivå. beräkna lutning eller volymer visa höjdvärden för profiler, enstaka punkter etc. drapera kartor och bilder över modellen. 108,02 121,52

18 Partiell editering av broar och dammar I oediterade laserdata uppfattas broar som solida dammar I editeringen skapas artificiella markpunkter under bron så att mark- eller vattenytan binds ihop i terrängmodellen Punkterna på brobanan läggs i en egen klass broar

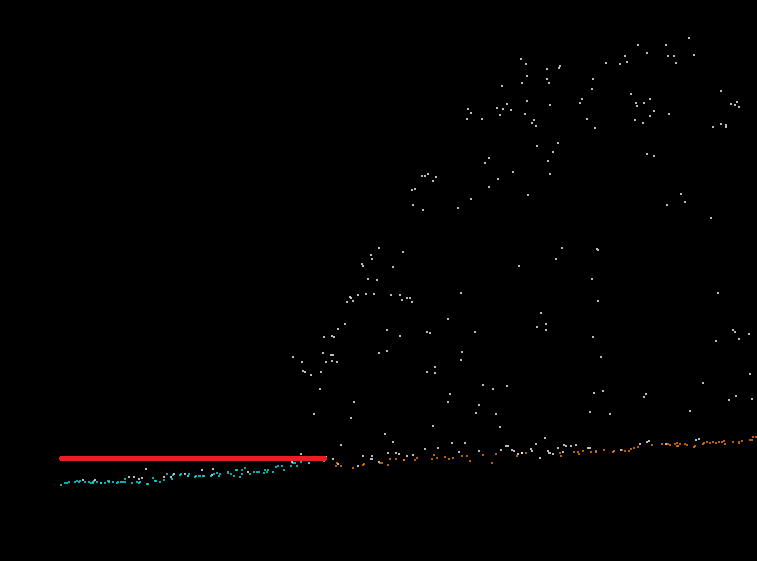

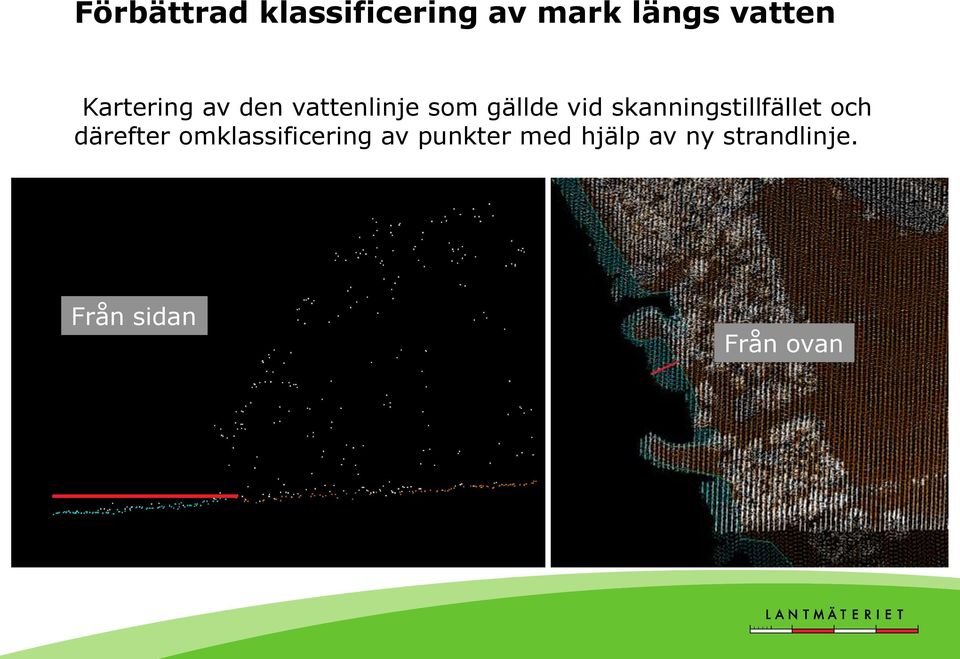

19 Förbättrad klassificering av mark längs vatten Kartering av den vattenlinje som gällde vid skanningstillfället och därefter omklassificering av punkter med hjälp av ny strandlinje. Från sidan Från ovan

20 Kartering av strandlinjer pågår Strandlinjer, karteras under så att den strandlinje som gällde vid skanningstillfället kan användas för att plana ut vattenytorna, både inlandsvatten och kustvatten. Fenomen till följd av låg punkttäthet, som visas på bilden, försvinner därmed.

21 Analysera vad som händer när vattnet stiger Ytvattenavrinning i tätbebyggelse Exempel från Sandvikens kommun Exempel från Karlstads kommun rapport_101115_sandviken.pdf

22 Karlstad geodatademo

23 Användarerfarenheter länk till sidan

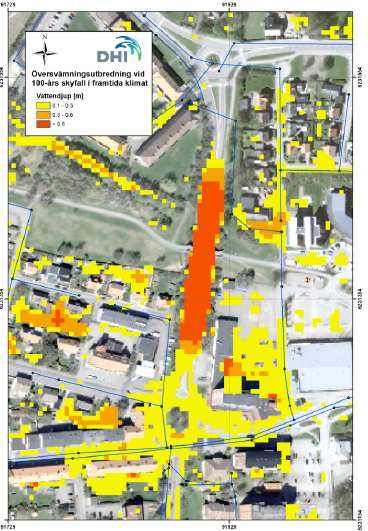

24 Utdrag ur skyfallsanalys

25 Vad kan man mer få ut av Lantmäteriets laserdata? Markmodell med hög noggrannhet Höjdkurvor Avrinningsområden Vegetationshöjd Vegetationstäthet Terrängskuggning Lutningsbilder Linjära strukturer som t.ex. stigar, diken och bäckar, beståndsgränser Vissa branter Större byggnader Placering av vindkraftverk

26 Volym skog, beräknat ur laserdata Redovisas på Skogsstyrelsens hemsida

27 Flera returer på en puls Sista retur används i princip för att skapa höjdmodell (markmodell). Första retur används i princip för att skapa ytmodell

28 Markfuktkartor kan tas fram ur terrängmodellen Potentiellt fuktiga marker kan extraheras ur terrängmodellen och har stor betydelse för undvikande av körskador från skogsmaskiner. Bild: Skogsstyrelsen

29

30 Fångstgropar och kolbottnar i Orsa

31 Jordbävning i Bollnäs SGU hittar den nakna sanningen om vår geologiska historia Förkastningen utanför Bollnäs i syns tydligt i terrängskuggning I Bilden och i verkligheten döljs den av åkerkanter, vegetation och vägar och blir oerhört svår att se som en långsträckt företeelse. Det behövs att terrängen kläs av för att man ska se den nakna sanningen.

32 Nästan osynlig i terrängen, om man inte vet att den finns där Foto: Raymond Munier, SKB

33 Fenomen i höjddata

34

35 Beställning av produkter Aktuell information på Aktuellt produktionsläge på Frågor till
