1 Ny Nationell Höjdmodell (NNH)

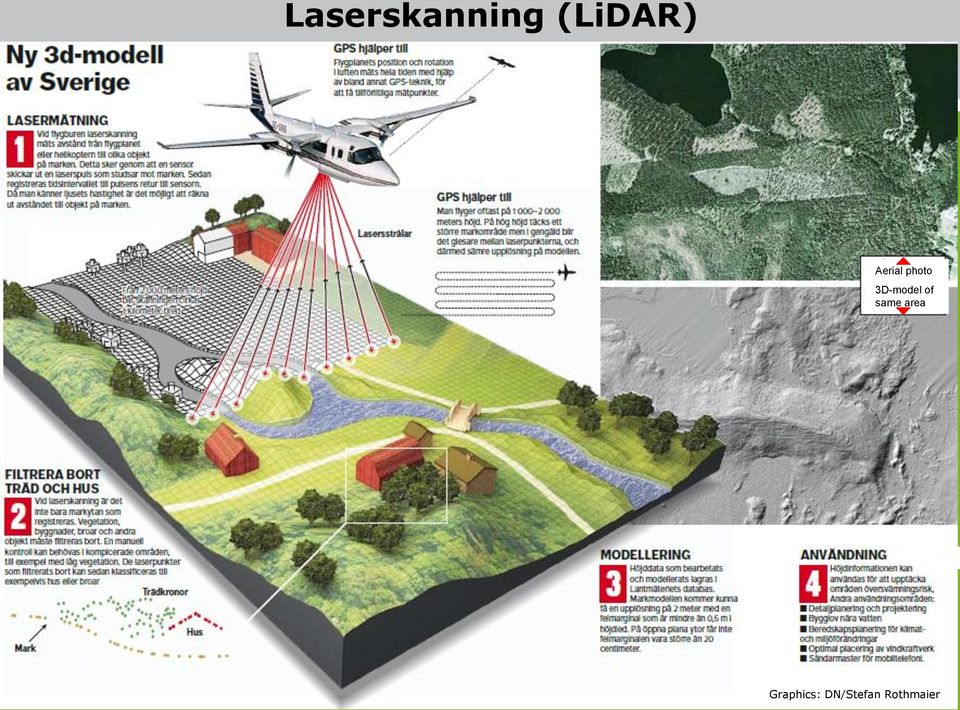

2 Laserskanning (LiDAR) Aerial photo 3D-model of same area Graphics: DN/Stefan Rothmaier

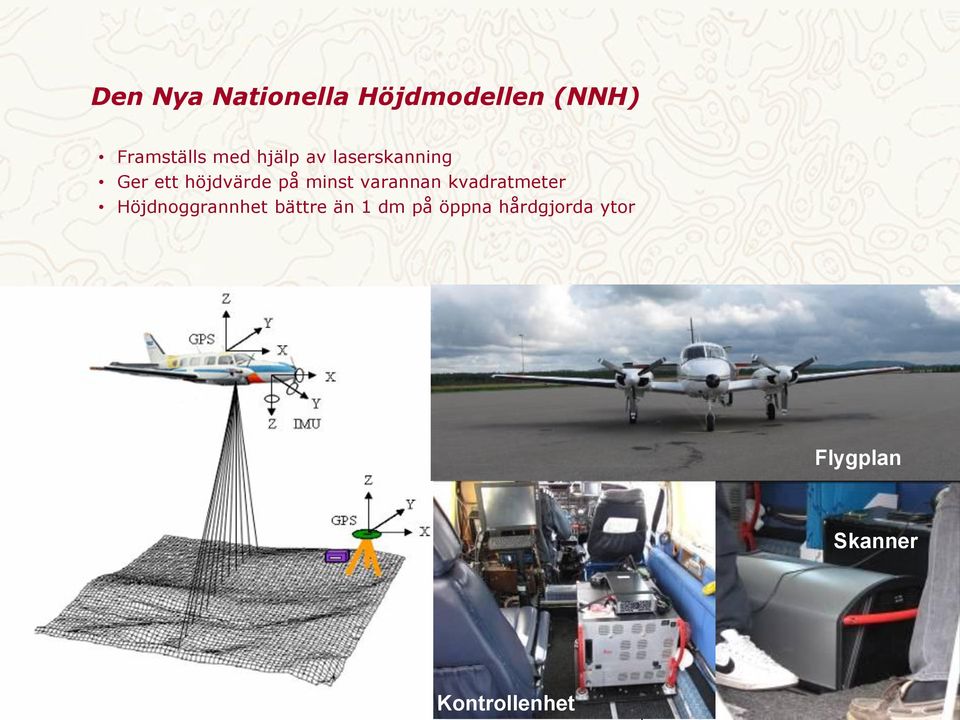

3 Den Nya Nationella Höjdmodellen (NNH) Framställs med hjälp av laserskanning Ger ett höjdvärde på minst varannan kvadratmeter Höjdnoggrannhet bättre än 1 dm på öppna hårdgjorda ytor Flygplan Skanner Offensiv orientering Vägval till glädje och framgång Kontrollenhet

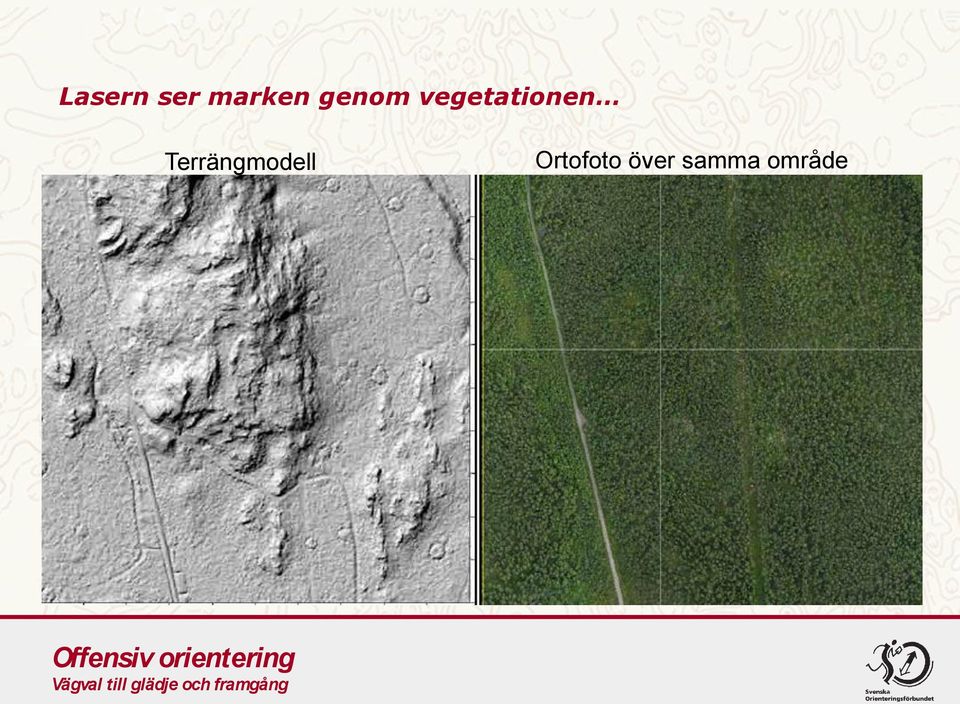

4 Lasern ser marken genom vegetationen Terrängmodell Ortofoto över samma område Offensiv orientering Vägval till glädje och framgång

5 Flera returer på en puls Sista retur används i princip för att skapa höjdmodell Första retur används i princip för att skapa ytmodell Offensiv orientering Vägval till glädje och framgång

6 Markmodellen blir mycket noggrann vid goda skanningsförhållanden Offensiv orientering Vägval till glädje och framgång

7 Offensiv orientering Vägval till glädje och framgång

8 men vid speciella förhållanden blir noggrannheten betydligt sämre. Offensiv orientering Vägval till glädje och framgång

9 Produktion t.o.m. vecka Skanningsområden Helt skannade områden Delvis skannade områden Områden som redan är leveransklara Just nu ~ 50 % av landet helt färdigskannat och ~ 40 % är klart för leverans till användare

10 Alla röda områden är helt leveransklara och de gula blir det under vintern. Övriga områden är ej färdigskannade Produktion t.o.m. vecka (söder) Skanningsområden Helt skannade områden Delvis skannade områden Områden som redan är leveransklara

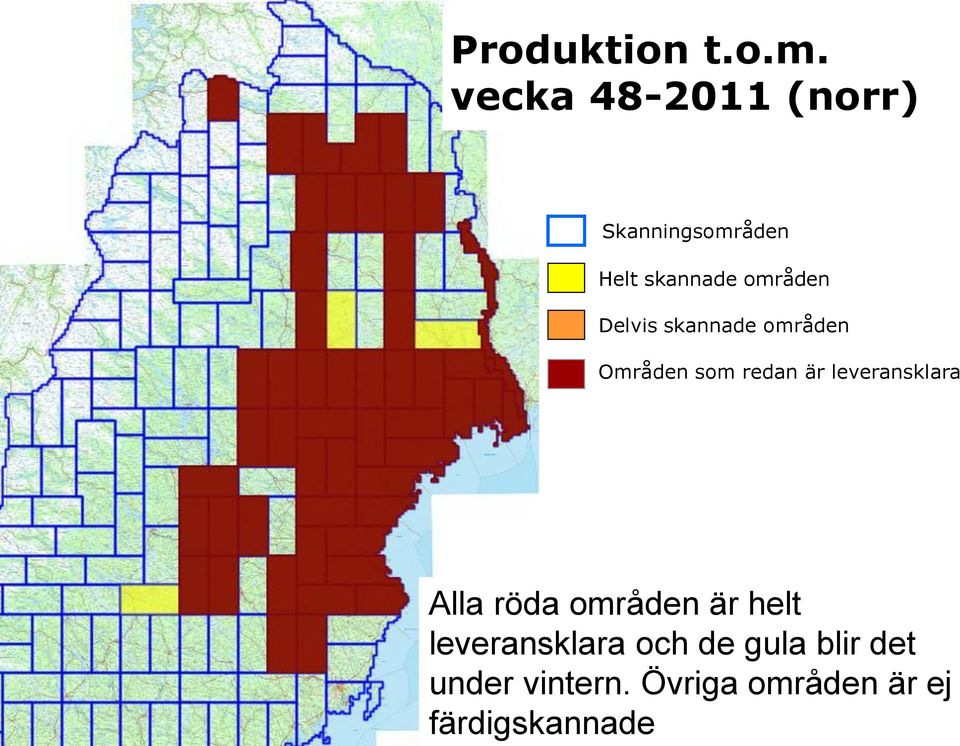

11 Alla röda områden är helt leveransklara och de gula blir det under vintern. Övriga områden är ej färdigskannade Produktion t.o.m. vecka (norr) Skanningsområden Helt skannade områden Delvis skannade områden Områden som redan är leveransklara

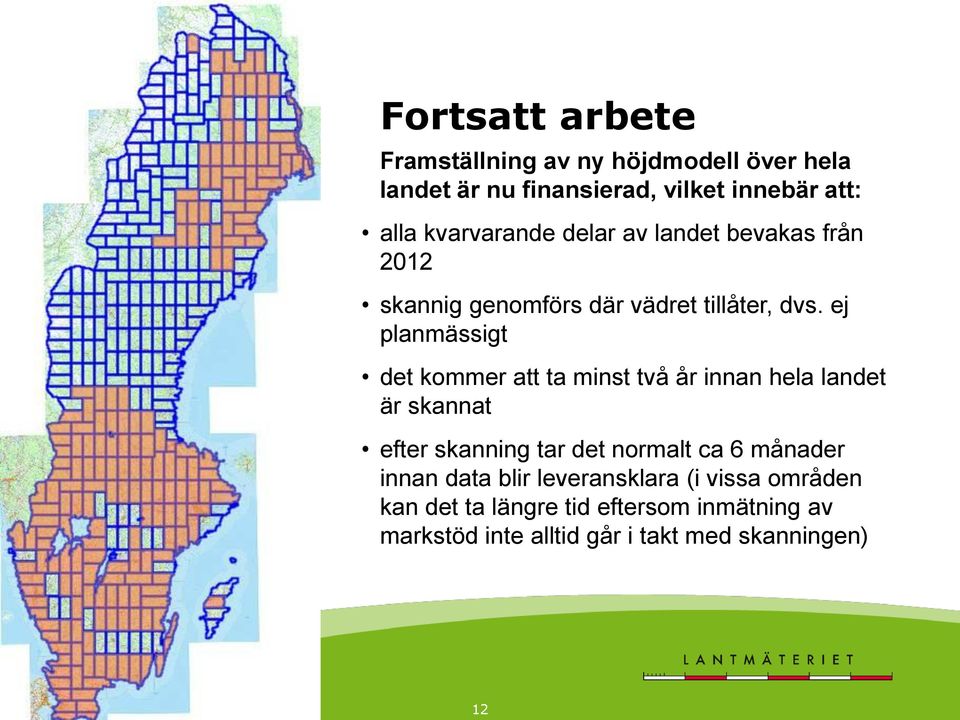

12 Fortsatt arbete Framställning av ny höjdmodell över hela landet är nu finansierad, vilket innebär att: alla kvarvarande delar av landet bevakas från 2012 skannig genomförs där vädret tillåter, dvs. ej planmässigt det kommer att ta minst två år innan hela landet är skannat efter skanning tar det normalt ca 6 månader innan data blir leveransklara (i vissa områden kan det ta längre tid eftersom inmätning av markstöd inte alltid går i takt med skanningen)

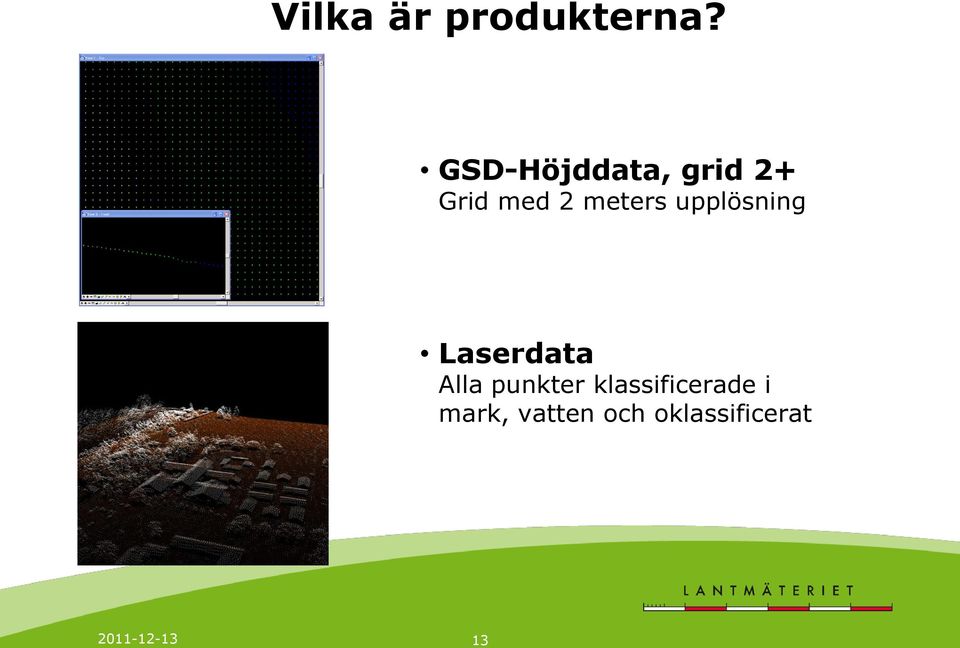

13 Vilka är produkterna? GSD-Höjddata, grid 2+ Grid med 2 meters upplösning Laserdata Alla punkter klassificerade i mark, vatten och oklassificerat

14 Exempel: Leverans i Ascii grid

15 Exempel: Leverans av LAS-data

16 Vilka metadata följer med leverans? Information för varje: Skanningsområde, bl.a. - täthetsraster för markpunkter - noggrannhet vid inpassning Leveransruta 2,5x2,5, bl.a. - klassificeringsnivå - m.m. Realiserat stråk, bl.a. - skanner - skanningsdatum och tid - m.m

17 Vad kan man använda NNH till?

18 p Visualisering av punktmoln

19 Höjdkurvor

20 Kommunal primärkarta (gammal)

21 Nya höjdkurvor ur NNH

22 Höjdkurvor i 3D

23 Terrängskuggning

24 Draperat ortofoto

25 SE Visning i olika vinklar SW NW NE

26 SE Visning i olika vinklar SW NW NE

27 Terrängskuggning i 2D

28 Kartproduktion

29 Fler exempel

30 Terrängskuggning

31 Intensitet

32

33

34 Fångstgrop syns i laserdata men är kanske inte lika lätt att identifiera i terrängen (Lst Dalarna)

35

36

37

38 Terrängskuggning skapad ur de marklassade punkterna ger en illustrativ bild av markytan, dvs. vegetation och byggnader är bortfiltrerade (Man kan även urskilja diken och större stigar i skogsterräng)

39 Terrängskuggning skapad ur hela punktmolnet visar både vegetation och byggnader på ett tydligt sätt

40 Här visas markytans lutning i en gråskala där det blir mörkare ju mer det lutar. (Det blir alltså en svärtning på alla sidor av höjder till skillnad från i en skuggbild där det finns en solsida och en skuggsida)

41 I en lutningsbild baserad på samtliga punkter i molnet så framträder vegetationen och även byggnader. (Byggnader får en svart konturlinje eftersom de ju lutar lodrätt längs väggarna)

42 Denna bild visar intensiteten i laserreturerna som en gråskala. Bilden liknar då ett ortofoto, men helt utan skuggor från träd och byggnader. (Skillnaden i ntensitetsvärdena gör att man kan skilja på olika markytor som t.ex. asfalt, grus och gräs)

43 Man kan även gruppera och färgsätta de punkter som ligger ovanför marken på ett sätt som gör att man kan skilja på t.ex. vegetation i olika höjd. (Man kan t.ex. urskilja olika trädbestånd eller enstaka stora träd i ett ungskogsbestånd) < 1 m 1-5 m 5-15 m > 15 m

44 Punktmoln

45 Skuggbild

46 Lutningsbild

47 Intensitetsbild

48 Datamängder Varje leveransruta i storlek 2,5 x 2,5 km innehåller: Markmodellen i grid-format ~ 10 Mb i ESRI Ascii Grid ~ 35 Mb i Ascii Tabell Laserpunktmolnet i LAS-format ~ Mb beroende på mängd av vegetation

49 Hur beställer man höjddata? Höjddata beställs enklast via Lantmäteriets Geodatasupport: Telefon: E-post: Om man vill ha hjälp med någon form av analys eller bearbetning av höjddata så görs det endast av externa vidareförädlare

50 Kostnader för Lantmäteriets laserdata Ungefärliga kostnader (engångsavgift) för laserdata när en orienteringsklubb beställer (kostnad inkl. moms) Areal (km²) Licensavgift Leveransavgift Total kostnad (kr) Orienteringsklubbar bör alltså beställa laserdata för samtliga kartprojekt som planeras under de närmaste åren, eller hela sitt verksamhetsområde, vid ett och samma tillfälle eftersom leveransavgiften nästan alltid kommer att vara högre än kostnaden för data. Offensiv orientering Vägval till glädje och framgång

51 Kostnader för Lantmäteriets ortofoton Ungefärlig kostnad för ortofoto i färg, alternativt IRF, med 0,5 m upplösning när en orienteringsklubb beställer (kostnad inkl. moms) Areal (km²) Licensavgift Leveransavgift Total kostnad (kr) Ungefärlig kostnad för ortofoto tätort i färg med 0,25 m upplösning när en orienteringsklubb beställer (kostnad inkl. moms) Areal (km²) Licensavgift Leveransavgift Total kostnad (kr) Offensiv orientering Vägval till glädje och framgång

52 Användningsvillkor för Lantmäteriets data Varje slutanvändare, dvs. varje orienteringsklubb som använder Lantmäteriets data, måste ha en egen licens för användningen Laserdata, eller andra data från Lantmäteriet, får inte spridas eller överlåtas till någon annan Laserdata får dock användas av konsulter som klubben använder för att ta fram rekognoseringsunderlag eller för rekognoseringen. Dessa får dock enbart använda Lantmäteriets data i det uppdrag det fått av klubben Det är klubben som måste beställa data, men de kan beställa med leveransadress till en yrkesritare eller annan konsult. Denne får dock bara använda detta data för just den klubb som beställt det även om det täcker andra klubbars områden. Klubben eller konsulten får inte heller sprida data till andra klubbar Klubbarna måste alltså själva beställa data över sina områden. Principen är att varje slutanvändare måste ha en egen licens för data även om det är fråga om samma data Att man är en ideell organisation bevisas genom att klubbarna måste uppge sitt organisationsnummer vid beställning Offensiv orientering Vägval till glädje och framgång

53 Byggnader från Lantmäteriet?
