1 Objekthöjd och objekttäckning ett attribut inom Nationella marktäckedata Produktbeskrivning Utgåva NATURVÅRDSVERKET

2 Version Datum Ändrade avsnitt Anmärkningar Författare Första version Eva Ahlkrona och Camilla Jönsson Tillägg av Bilaga 1 Identifierat fel i produkt som beskrivs. Eva Ahlkrona och Camilla Jönsson Naturvårdsverket Tel: E-post: registrator@naturvardsverket.se Postadress: Naturvårdsverket, Stockholm Internet: Utgåva 0.2 Naturvårdsverket 2017

3 Innehåll 1 INLEDNING Bakgrund Referenser/användbara dokument 4 2 PRODUKTBESKRIVNING Innehåll Geografisk yttäckning Geografiskt referenssystem Dataformat Tillgängliga produkter och data Attribut Metadata Legender 10 3 TILLGÄNGLIGHET Villkor för användning Nedladdningstjänst 11 4 KVALITETSBESKRIVNING Insamlingsmetod Aktualitet Geometrisk noggrannhet Tematisk noggrannhet 12 5 ANVÄNDBARHET 13 BILAGA 1. AVVIKELSE 15 1

4 1 Inledning 1.1 Bakgrund Naturvårdsverket har tagit initiativ till ett samarbete mellan flera svenska myndigheter och organisationer för att göra en ny kartering av Sverige. Målet är att kartera hela Sverige under åren , och att därefter uppdatera kartan regelbundet. Nationella Marktäckedata (NMD) bygger vidare på CadasterENV, ett projekt för utveckling av karteringsmetoder som finansierades av Europeiska rymdstyrelsen. Naturvårdsverket utarbetade kraven på produkten tillsammans med ett antal myndigheter och skapade bland annat en gemensam syn på definitioner samt val av marktäckeklasser. Under resans gång har ytterligare myndigheter anslutit sig som intressenter. En bred uppslutning kring produkten borgar för att NMD kan fungera som en gemensam lägesbild över Sverige, och stödja respektive myndighets verksamhetsområde. 2

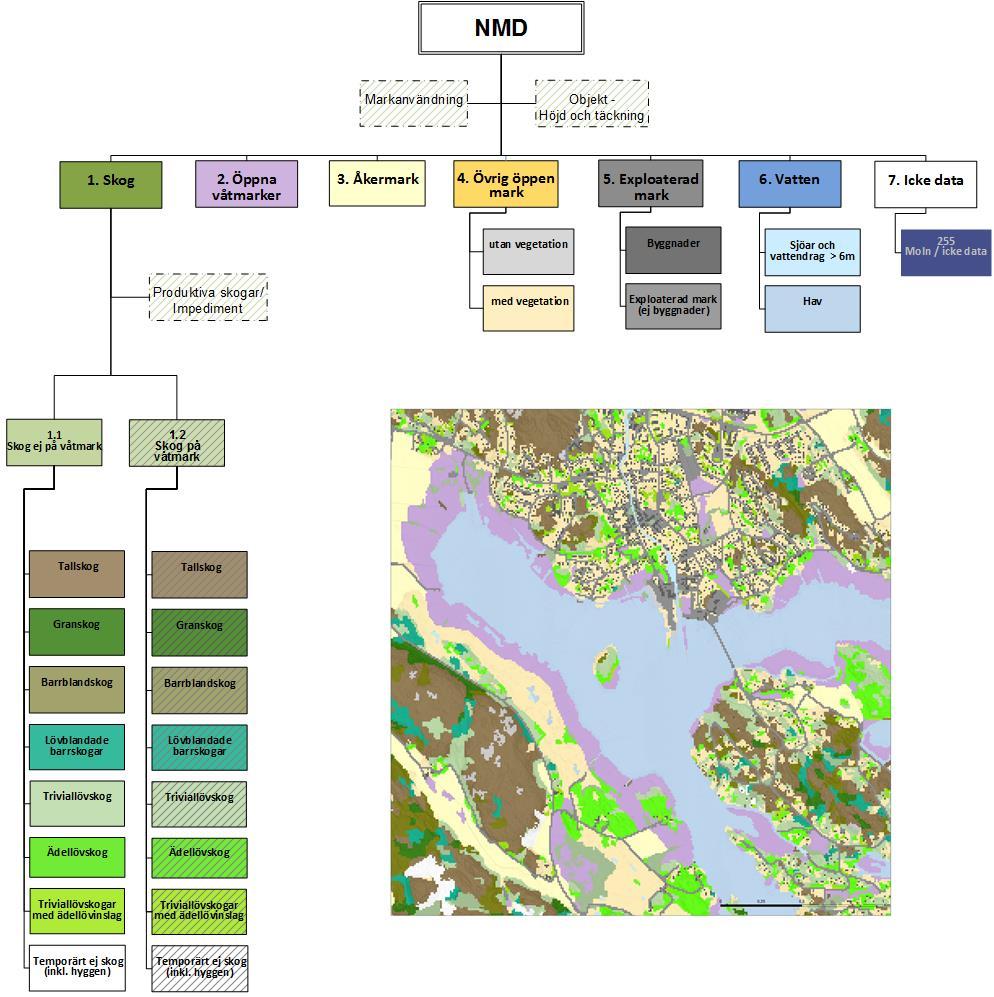

5 Nationella Marktäckedata (NMD) finansieras av Naturvårdsverket med stöd av Statistiska Centralbyrån, Skogsstyrelsen, Myndigheten för samhällsskydd och beredskap, Havs- och vattenmyndigheten, Trafikverket och Sveriges lantbruksuniversitet. Till projektet hör en referensgrupp som utöver ovanstående myndigheter består av; Rymdstyrelsen, Boverket, Lantmäteriet, SMHI, SIGSGI, SGU, Jordbruksverket, Sametinget, Försvarsmakten, Riksantikvarieämbetet, Länsstyrelsen i Norrbottens län, Västmanlands län och Länsstyrelsen i Stockholms län samt Stockholms universitet. I Nationella marktäckedata finns 24 klasser som beskriver marktäcket. Dessutom tillkommer tre typer av attribut som separata skikt. Minsta karteringsenhet är 0,01 hektar och utöver marktäckeklasserna ingår ytterligare information som attributskikt: markanvändning (till exempel betesmark, kraftledningsgator, golfbanor med mera). objektshöjder (mellan 0,5 och 45 m) och dess täckningsgrad. Objektshöjd är uppdelat i två kategorier: höjder mellan 0,5 och 5 m respektive över 5 m med syfte att återspegla förekomst av buskar respektive träd om än andra objekt ingår. produktivitet inom skogen, dvs. om skogen tillväxer mer än 1 m3 per hektar och år eller inte. Detta dokument beskriver attributen objektshöjder och täckningsgrad. 3

6 1.2 Referenser/användbara dokument Nedan finns referenser till dokument som nämns samt även andra dokument som bedöms vara användbara. [kompletteras i version 1.0] Metria 2015a: CadasterENV Sweden. Final Report , version 1.1 Metria 2015b: CadasterENV Sweden. Quality Report, version

7 2 Produktbeskrivning 2.1 Innehåll Från laserdata (Nationella höjdmodellens punktmoln från Lantmäteriet) har ett objektshöjdsraster (mellan 0,5 och 45 m) med en pixelstorlek på 2 m tagits fram. Från detta har det framställts objektshöjdsskikt med höjder mellan 0,5 och 5 m respektive över 5 m, med en geometrisk upplösning på 10 m. Täckningsgradsskikt har tagits fram genom att på objektshöjdsskiktet, med 2 m pixelstorlek, göra en statistisk filteranalys, inom ett område som är 10 x 10 m. Slutresultatet visar objekttätheten i procent, med en pixelstorlek på 10 m. Produkterna är ett av attributen till Nationella marktäckedata. Objekthöjder mellan 0,5-5 m syftar till att återspegla förekomst av buskar och objektshöjder över 5 m syftar till att återspegla förekomst av träd. I produkten finns även andra objekt såsom byggnader, master och vass. Genom att kombinera produkten med grundkarteringen och övriga attribut i Nationella marktäckedata kan derivat av produkten erhållas för olika syften. 2.2 Geografisk yttäckning Attributet är nationellt täckande förutom delar av fjällområdet som inte var laserskannat vid produktionstillfället. 5

8 2.3 Geografiskt referenssystem Sweref 99 TM (EPSG: 3006) 2.4 Dataformat Erdas Imagine (img) 2.5 Tillgängliga produkter och data Följande produkter finns tillgängliga: Objekt inom höjdintervall 0,5-5 meter och med höjdangivelse (meter) i tre klasser. Denna produkt har filnamnet: Objekt_hojd_intervall_0_5_till_5_v1.img Objekt inom höjdintervall 0,5-5 meter och med täckningsgrad (procent) i 11 klasser. Denna produkt har filnamnet: Objekt_tackning_hojdintervall_0_5_till_5_v1.img Objekt inom höjdintervall 5-45 meter och med höjdangivelse (meter) i 6 klasser. Denna produkt har filnamnet: Objekt_hojd_intervall_5_till_45_v1.img Objekt inom höjdintervall 5-45 meter och med täckningsgrad (procent) i 11 klasser. Denna produkt har filnamnet: Objekt_tackning_hojdintervall_5_till_45_v1.img Därutöver finns följande tillgängligt: Metadata som visar skanningsdatum för flygstråken. Denna produkt har filnamnet: objekt_metadata_flygstraksdatum_v1.img Exempel på produkterna med samma geografiska utsnitt finns i Figur 1 till Figur 4. 6

9 Figur 1. Objekt inom höjdintervall 0,5-5 meter och med höjdangivelse (meter) i tre klasser. Figur 2. Objekt inom höjdintervall 0,5-5 meter och med täckningsgrad (procent) i 11 klasser. 7

10 Figur 3. Objekt inom höjdintervall 5-45 meter och med höjdangivelse (meter) i 6 klasser. Figur 4. Objekt inom höjdintervall 5-45 meter och med täckningsgrad (procent) i 11 klasser. 8

11 2.6 Attribut Tabeller nedan redovisar produkternas attribut. Tabell 1. Objekt_hojd_intervall_0_5_till_5_v1.img. Nodata är satt till 255. Höjd (m) 0, Klass Tabell 2. Objekt_tackning_hojdintervall_0_5_till_5_v1.img. Nodata är satt till 255. Densitet (%) Klass Tabell 3. Objekt_hojd_intervall_5_till_45.img_v1. Nodata är satt till 255. Höjd (m) >30 Klass Tabell 4. Objekt_tackning_hojdintervall_5_till_45_v1.img. Nodata är satt till 255. Densitet (%) Klass Tabell 5. Objekt_metadata_flygstraksdatum_v1.img. Nodata är satt till 0. Attribut Value Datum Prodstatus Lev_Metria Kommentar Flygstråksbeteckning Skanningsdatum Klassificeringsnivå enligt Lantmäteriet Versionsnr i produktion kopplat till LMs klassificeringsnivå 2.7 Metadata Metadata för produkten och tillhörande tjänster tillhandahålls via Miljödataportalen ( och visas även i geodataportalen tillgänglig via geodata.se. Dessa metadata följer de krav som finns från Inspire-direktivet och inom geodatasamverkan. 9

12 2.8 Legender Vid nedladdning av data via Naturvårdsverkets publika nedladdningstjänst så följer det med legender som kan användas i GIS-program, De filer som finns med vid nedladdning av data är: Objekt_hojd_intervall_0_5_till_5_v1.img.lyr. En s.k. lyr-fil som användas i ArcGIS. Använd attributet Klass som värdefält (value field). Objekt_tackning_hojdintervall_0_5_till_5_v1.img.lyr. En s.k. lyr-fil som användas i ArcGIS. Använd attributet Klass som värdefält (value field). Objekt_hojd_intervall_5_till_45_v1.img.lyr. En s.k. lyr-fil som användas i ArcGIS. Använd attributet Klass som värdefält (value field). Objekt_tackning_hojdintervall_5_till_45_v1.img.lyr. En s.k. lyr-fil som användas i ArcGIS. Använd attributet Klass som värdefält (value field). 10

13 3 Tillgänglighet 3.1 Villkor för användning Data som produceras inom samarbetet för Nationella marktäckedata tillgängliggörs med CC0 licens och är därmed fria att använda, återanvända, distribuera och aggregera. 3.2 Nedladdningstjänst Produkterna kan laddas ned rikstäckande och tillsammans med data levereras denna produktbeskrivning, legendfiler för användning i ArcGIS (lyr-filer) och skiktet med metadata. Via Naturvårdsverkets metadataportal, finns aktuell information (metadata) och länkar för nedladdning. 11

14 4 Kvalitetsbeskrivning 4.1 Insamlingsmetod Från laserdata (Nationella höjdmodellens punktmoln från Lantmäteriet) har ett objektshöjdsraster (mellan 0,5 och 45 m) med en pixelstorlek på 2 m tagits fram. Från detta har det framställts objektshöjdsskikt med höjder mellan 0,5 och 5 m respektive över 5 m, med en geometrisk upplösning på 10 m. Täckningsgradsskikt har tagits fram genom att på objektshöjdsskiktet, med 2 m pixelstorlek, göra en statistisk filteranalys, inom ett område som är 10 x 10 m. Slutresultatet visar objekttätheten i procent, med en pixelstorlek på 10 m. Ingående produktionsmoment är att i punktmolnet dels hantera flygstråk som saknar markklass och dels att filtrera bort dis, samt överlapp mellan flygstråk. Därefter skapas tiles med buffertzoner, brus reduceras och höjd över havet görs till höjd över marken. Buffertzonerna tas därefter bort för att skapa jämna punktmolnsgrid som sedan rastreras till 2 x 2 m. Verktyg som används i produktionen är LAStools och Erdas Imagine. 4.2 Aktualitet Laserskanningen är genomförd mellan maj 2009 och september Geometrisk noggrannhet Den geometriska upplösningen i produkterna är 10x10 meter. 4.4 Tematisk noggrannhet Produkterna är inte tematiska noggrannhetsutvärderade. I pilotproduktionen CadasterENV gjordes en utvärdering av höjd mot höjd i skogsbeståndsdata och en korrelation på 77 % erhölls (Metria 2015b). Täckningsgrad utvärderades inte pga avsaknad av utvärderingsdata. 12

15 5 Användbarhet Produkterna visar höjd och täckningsgrad av objekt (mellan 0,5 och 45 m). Beroende på syftet med användandet kan det vara lämpligt att kombinera produkterna med grundkarteringen och övriga attribut i Nationella marktäckedata. Om syftet är med fokus på objekt träd och buskar är en rekommendation att exkludera klasser i grundkarteringen som är exploaterad mark (byggnader och annan exploaterad mark), vatten (där vass kan ge utslag som objekt) och även exkludera klasser i attributet markanvändning som är kraftledningsgata. I Figur 5 till Figur 10 visas bildexempel på att produkten inkluderar byggnader och kraftledningsgata. Övriga objekt som inte är träd och buskar är t.ex. master, ensilage och en och annan ko. Om fokus är på buskar är även en rekommendation att exkludera objekt > 5 m. Figur 5. Objekt (höjd) inom höjdintervall 5-45 m Figur 6. Objekt (höjd) inom höjdintervall 0,5-5 m Figur 7. Grundkartering i NMD Figur 8. Attribut markanvändning med bl.a. kraftledningsgata överlagrat objekt (höjd) inom höjdintervall 5-45 m 13

16 Figur 9. Ortofoto Figur 10. Topografisk webbkarta 14

17 Bilaga 1. Avvikelse Identifierat fel i produkt som redovisat objekt inom höjdintervall 5-45 meter och med höjdangivelse (meter) i 6 klasser. Denna produkt har filnamnet: Objekt_hojd_intervall_5_till_45_v1.img Beskrivning av felet: Saknad data i ett mindre område (ca 230 ha) i Jämtlands län, nordost om Sveg, mittkoordinat , Se bild nedan. Åtgärd: Kommer att korrigeras i version 2 när laserdata är komplett i fjällen. 15
