7 X Y :21 KOORDINATSYSTEM SYSTEM I PLAN: SWEREF SYSTEM I HÖJD: RHB 70 FÖRKLARINGAR RIVES Fastighetsgräns Ktl. stolpe Arbetsområdes gräns Nya slänter Nytt staket plank Nytt stängsel plank Dräneringsledning Trumma Kantstöd Serviceväg Ny växel Nytt spår Justerat spår NYTRUMMA Ø800 Grindstolpe Befintlig kontaktledningsstolpe Denna ritning är Banverkets egendom. Allt obehörigt begagnande av ritningen beivras enligt lag. BANVERKET SERVICEVÄG Y X :57 VÄGBOM, ANSLUTNINGMOT BEFINTLIGVÄG BEFINTLIGVÄG Y X HÄNVISNINGAR Ny kontaktledningsstolpe Fundament för stag Fundament för sträva Skåp Vägbom TRUMMOR, SE RITNING BLAD 003 UPPDRAG HANDLÄGGARE MÖTESSTATION SKRUV A. JANSSON GRANSKAD DATUM UPPDRAGSNR SAMHÄLLSBYGGNAD STOCKHOLM-GLOBEN GODKÄND ENTREPRENADNR SKEDE SKRUV BILAGA TILL MKB TEKNIKOMRÅDE MARKANLÄGGNING SKALA1:1000 KONSTRUERAD AV AJ/WSP MARKPLAN GRANSKAD AV FASTSTÄLLD AV P.MERKENIUS DATUM FORMAT KM RITNINGSNR PROJEKT RITNINGSNR FÖRVALTNING BLAD A3FF 006 SKALA 1:1000 BANDEL NÄSTA BL REV ida_itemname plottime ida_username

8 Meters

9 NY MÖTESSTATION, SKRUV Översiktlig miljöteknisk markundersökning PM Rev Upprättad av: Jerry Forsberg Granskad av: Mats Waern

10 Uppdragsnr: Daterad: Reviderad: Handläggare: Jerry Forsberg Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Status: Slutlig KUND Trafikverket KONSULT WSP Sverige AB Arabygatan Växjö Tel: WSP Environmental Sweden Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Jerry Forsberg Tel: Epost: jerry.forsberg@wspgroup.se Mall: Rapport Advanced 2010.dot ver (9)

11 Uppdragsnr: Daterad: Reviderad: Handläggare: Jerry Forsberg Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Status: Slutlig INNEHÅLL 1. BAKGRUND OCH SYFTE 4 2. OMRÅDESBESKRIVNING 4 3. GENOMFÖRDA UNDERSÖKNINGAR Provtagning, april Jord Grundvatten Provtagning, oktober RESULTAT Markförhållanden Föroreningar Jämförvärden Föroreningar i jord Föroreningar i grundvatten Föroreningar i Asfalt 8 5. SLUTSATSER 8 6. ÖVRIGT 9 Ritning 1. Ritning 2. Översikt provpunkter m.m. Enhetsytor, samlingsprov GC-tunnel Mall: Rapport Advanced 2010.dot ver 1.0 Bilaga 1. Bilaga 2. Bilaga 3. Bilaga 4. Provtagningsprotokoll Sammanställning laboratorieanalyser, jord Sammanställning laboratorieanalyser, grundvatten Originalprotokoll från laboratorium 3 (9)

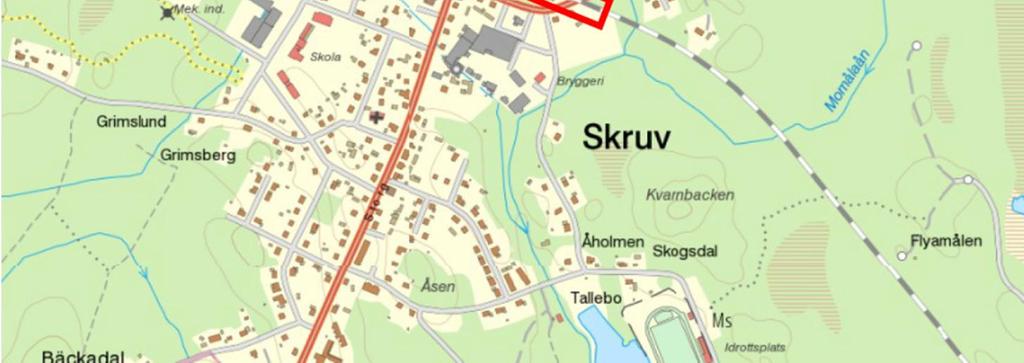

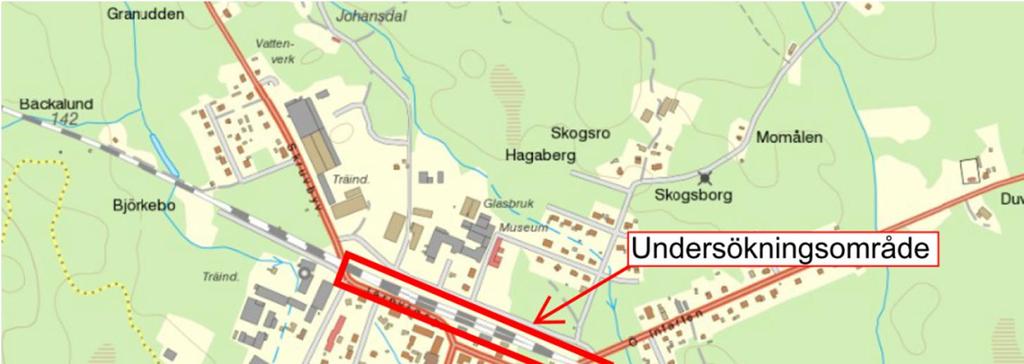

12 Uppdragsnr: Daterad: Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Jerry Forsberg Status: Slutlig 1. BAKGRUND OCH SYFTE Trafikverket avser att bygga ny mötesstation för järnväg i Skruv, Lessebo kommun. Projektet innefattar bland annat ett nytt spår norr om det befintliga spåret samt en ny gång- och cykeltunnel under järnvägen. Som en del i planprocessen har WSP av Trafikverket fått i uppdrag att utföra en översiktlig miljöteknisk markundersökning inom det område som berörs av utbyggnaden. Syftet med föreliggande utredning är att översiktligt utreda förekomsten av föroreningar i mark och grundvatten inom aktuellt område. Utredningen ska fungera som underlag i den fortsatta planprocessen och i projekteringen. Aktuell utredning ska också fungera som underlag för masshanteringen vid entreprenad. Av den anledningen har huvuddelen av genomförda provtagningar och analyser lokaliserats till det område där den största schakten planeras, vilket är en planerad gång- och cykeltunnel under järnvägen. Utredningen har genomförts i två omgångar där den andra undersökningsomgången innefattat kompletterande provtagningar i enhetsvolymer samt asfaltsprovtagning. Samtliga undersökningar redovisas i föreliggande dokument. 2. OMRÅDESBESKRIVNING Aktuellt undersökningsområde är lokaliserat längs med järnväggspåret i centrala Skruv, Lessebo kommun, se figur 1. Områdets längd ut med spåret är ca 600 m. Planerad gång- och cykeltunnel redovisas i ritning 1. Aktuellt område används i huvudsak som bangård. Närmaste bostad ligger ca 50 m söder om området. Närmaste större vattendrag är en mindre sjö ca 600 m söder om området. Mall: Rapport Advanced 2010.dot ver 1.0 Figur 1. Aktuellt undersökningsområde markerat med röd polygon (källa: lst.se) 4 (9)

13 Uppdragsnr: Daterad: Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Jerry Forsberg Status: Slutlig 3. GENOMFÖRDA UNDERSÖKNINGAR Provtagningar har genomförts i två omgångar. Inledande provtagningar har genomförts i april 2015 och en kompletterande provtagning har genomförts i oktober De båda provtagningsomgångarna redovisas nedan. 3.1 Provtagning, april Jord Jordprovtagning har genomförts med jordskruv monterad på borrbandvagn. Provtagningen utfördes av Johan Wihl och Stefan Löfgren, WSP. Provtagning har genomförts i 18 provpunkter. Prov har tagits ut som samlingsprov för varje 0,5 m ner till naturliga jordlager. Jordlagerföljder och andra fältobservationer har antecknats i fält. Samtliga prover har analyserats med handhållet PID-instrument med avseende på flyktiga organiska kolväten. Prover från området där GC-tunnel planeras har slagits ihop till ett antal samlingsprover. Prover från närliggande punkter och på samma nivå under markytan har slagits ihop, vilket medför att varje samlingsprov bedöms kunna representera en jordvolym. I tabell 1 redovisas skapade samlingsprov. I ritning 2 redovisas provpunkternas placering och ungefärliga enhetsytor. Tabell 1. Skapade samlingsprov för analys. GF=glödförlust, Me=metaller, O=oljekolväten, PAH=polyaromatiska kolväten Samlingsprov Ingående provpunkter Nivå under markyta (m) Analyser Mall: Rapport Advanced 2010.dot ver 1.0 Samling A 15W01, 15W02 Samling B 15W03, 15W04, 15W05, 15W35 Samling C 15W06, 15W07, 15W36 Samling D 15W11, 15W34 Samling E 15W12, 15W13, 15W33 0,0-0,5 GF, ph, Me, PAH, O 0,5-1,0 GF, ph, Me, PAH, O 1,0-2,0 GF, ph, Me, PAH, O 0,0-1,0 GF, ph, Me, PAH, O 1,0-1,5 GF, ph, Me, PAH, O 1,5-2,0 GF, ph, Me, PAH 0,0-0,5 GF, ph, Me, PAH, O 0,0-0,5 GF, ph, Me, PAH 0,5-1,5 GF, ph, Me, PAH, O 0,0-0,5 GF, ph, Me, PAH, O 0,5-1,5 GF, ph, Me, PAH Utöver ovan redovisade samlingsprov har 3 enskilda prover från 3 provpunkter längs spårsträckningen skickats för analys. Val av prover har utgått från PID-resultat samt observationer i fält. Analysomfattning har bestämts av Trafikverket. Samtliga analyser har utförts av Alcontrol Laboratories AB som är ett ackrediterat laboratorium. 5 (9)

14 Uppdragsnr: Daterad: Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Jerry Forsberg Status: Slutlig Grundvatten Grundvatten har provtagits i tre provpunkter, två sedan tidigare etablerade rör av stål och i ett nytt rör av plast. Grundvattenrörens höjdnivå har mätts in med GPS. Provtagning av grundvatten har utförts av Patrik Lindgren, WSP. Provtagning har föregåtts av renspumpning och omsättning med peristaltisk pump. Prov har tagits ut med hjälp av peristaltisk pump. Prover har förvarats och transporterats kallt och mörkt i för analystypen avsedda kärl. Grundvattennivån i rören har mätts in vid provtagningstillfället. Samtliga grundvattenprover har analyserats på laboratorium med avseende på metaller, PAH, oljekolväten och TOC. Samtliga analyser har utförts av Alcontrol Laboratories AB som är ett ackrediterat laboratorium. 3.2 Provtagning, oktober 2015 I provpunkt 15W21 påträffades en relativt hög halt av arsenik i fyllnadsmassorna, se bilaga 2. För att få en mer representativ bild av arsenikhalterna i fyllnadsmassorna inom området kring provpunkt 15W21 har provtagning genomförts i 4 st enhetsrutor á ca 200 m 2, se ritning 1. Inom varje enhetsyta har provtagning av fyllnadsmassor genomförts i 4-5 provpunkter med hjälp av grävmaskin. Prov från samma ruta har slagits samman till ett samlingsprov och skickats för laboratorieanalys med avseende på arsenik. I samband med den kompletterande jordprovtagningen har två asfaltsprover uttagits ur den asfalt som ska avlägsnas vid framtida entreprenad. Proverna har skickats för laboratorieanalys med avseende på PAH. Provpunkter för asfaltsprovtagning redovisas i ritning 1. Provtagningen har utförts av Patrik Lindgren, WSP, i oktober RESULTAT I ritning 1 redovisas provpunkternas placering och enhetsytor vid den kompletterande provtagningen. I ritning 2 redovisas provpunkter vid planerad GC-tunnel i större skala, tillsammans med enhetsytor för samlingsprover. I bilaga 1 redovisas provtagningsprotokoll för jordprovtagningen inklusive resultat från PID-mätning. I bilaga 2 och 3 redovisas analysresultat för jord och grundvatten tillsammans med tillämpade riktvärden. I bilaga 4 redovisas originalprotokoll från laboratoriet. Mall: Rapport Advanced 2010.dot ver Markförhållanden Markytan inom området är förhållandevis plan och är i huvudsak grusad. Jorden inom området består av fyllnadsmaterial som överlagrar torv eller sand. Fyllningen inom området är ca 0,5 2,0 m mäktig och består i huvudsak av grus, sand, sten och organisk jord. I fyllningen förekommer ställvis tegel, glas och kol. Fyllnadsmaterialet i enhetsytorna vid den kompletterande provtagningen är 0,2-0,8 m mäktigt och består av sand, grus och sten. Fyllnadsmaterialet underlagras av torv. 6 (9)

15 Uppdragsnr: Daterad: Reviderad: Handläggare: Jerry Forsberg Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Status: Slutlig Grundvattenytan påträffas ca 1 3 m under markytan. Grundvattnets strömningsriktning är något svårbedömd då rören är lokaliserade längs med spåret. Trolig strömningsriktning är emellertid åt sydost. 4.2 Föroreningar Jämförvärden Resultat från laboratorieanalyser av jord jämförs med Naturvårdsverkets generella riktvärden för förorenad mark (NV, 2009). Naturvårdsverkets riktvärden är uppdelade i två typer av markanvändning: Känslig Markanvändning (KM): Markkvaliteten begränsar inte val av markanvändning och grundvattnet skyddas. Marken skall t.ex. kunna användas till bostäder, odling etc. Grundvatten inom området används till dricksvatten. De exponerade grupperna antas vara barn, vuxna och äldre som lever inom området under en livstid. De flesta typer av markekosystem skyddas. Ekosystem i närbeläget ytvatten skyddas. Mindre Känslig Markanvändning (MKM): Markkvaliteten begränsar val av markanvändning och grundvattnet skyddas. Marken kan t.ex. användas för kontor, industrier eller vägar. Grundvattnet skyddas som en naturresurs. De exponerade grupperna antas vara personer som vistas inom området under sin yrkesverksamma tid samt barn och äldre som tillfälligt vistas inom området. Vissa typer av markekosystem skyddas. Ekosystemet i närbeläget ytvatten skyddas. Då aktuellt område kommer fortsätta vara ett spårområde under överskådlig framtid bedöms Naturvårdsverkets generella riktvärden för mindre känslig markanvändning (MKM) vara tillämpbara. Analysresultaten för jord jämförs även med Naturvårdsverkets rekommenderade nivåer för mindre än ringa risk (MRR), avseende återvinning av avfall i anläggningsarbeten (Handbok 2010:1), samt med Avfall Sveriges rekommenderade haltgränser för klassificering av förorenade massor som farligt avfall (Avfall Sverige Rapport 2007:01). Analysresultaten för jord jämförs även med Trafikverkets handbok för hantering av jordmassor ur avfalls- och föroreningssynpunkt (BVH ). Resultat från laboratorieanalyser av grundvatten jämförs dels med riktvärden från SGU (SGU 2013:01), dels med SPI:s rekommendationer vid efterbehandling av förorenade bensinstationer och dieselanläggningar (SPI, 2011). Analysresultat för asfaltsprov jämförs med riktvärden redovisade i bl.a. Tjära i asfaltsbeläggningar, gemensamma rutiner för Stockholm, Göteborg och Malmö, Mall: Rapport Advanced 2010.dot ver Föroreningar i jord Tre enskilda prov har analyserats från tre provpunkter (15W15, 15W18, 15W21). I provpunkt 15W21 påträffas arsenik över MKM, i provpunkt 15W15 och 15W18 påträffas inga halter över Naturvårdsverkets generella riktvärden. Avseende samlingsprover inom område för planerad GC-tunnel påträffas bly över MKM inom enhetsyta A på nivån 1,0 2,0 m under markytan. PAH-H över KM påträffas i ytlig jord (0,0-0,5 m u my) inom enhetsyta C och E. Inom enhetsyta B påträffas PAH-H över KM på nivån 1,0 1,5 m under markytan. 7 (9)

16 Uppdragsnr: Daterad: Reviderad: Handläggare: Jerry Forsberg Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Status: Slutlig Vid en jämförelse med Trafikverkets handbok BVH hamnar ytlig jord i provpunkt 15W21 i användningsklass 4 vilket innebär behandling och deponering. Övriga massor hamnar i användningsklass 1-3 vilket innebär att massorna bör kunna återanvändas, dock med olika restriktionsnivåer utifrån användningsklass. Inga förhöjda arsenikhalter påvisas i de kompletterande samlingsproven vid provpunkt 15W Föroreningar i grundvatten I provpunkt 15W06 har en hög halt av nickel och måttliga halter av bly och zink uppmätts. I provpunkt 14W01 har en måttlig halt av nickel uppmätts. I övrigt har inga förhöjda halter uppmätts i grundvattnet Föroreningar i Asfalt Analysresultat avseende asfaltsprover redovisas i bilaga 4. Inga förhöjda PAHhalter har uppmätts i tagna asfaltsprov. Mall: Rapport Advanced 2010.dot ver SLUTSATSER Jorden inom aktuellt område innehåller fyllnadsmassor med varierande mäktighet (0,5 2,0 m). Förhållandevis höga föroreningshalter (>MKM) påträffas i 2 av 14 analyserade jordprov, ytligt prov i punkt 15W21, samt i samlingsprov från område A på nivån 1,0 2,0 m under markytan. I övrigt innehåller 3 ytterligare samlingsprov svagt förhöjda föroreningshalter (>KM). Arsenikhalten i punkt 15W21 bedöms inte vara representativ för fyllnadsmassorna, då inga förhöjda arsenikhalter påträffas i samlingsprov från området kring själva punkten. Den förhållandevis höga blyhalten i samlingsprov från enhetsyta A medför främst en risk för negativa effekter på markmiljö. Utifrån analyserad halt förekommer även en risk för spridning till grundvattnet. Ett åtgärdsbehov bedöms föreligga avseende påträffad bly-halt i samlingsprov från enhetsyta A. I grundvatten påträffas en hög halt nickel i provpunkt 15W06. Halterna är förhöjda vid en jämförelse med halter generellt i grundvatten i Sverige. I urban miljö är det inte anmärkningsvärt att grundvatten innehåller något förhöjda halter av tungmetaller. Ur ett föroreningsperspektiv, bedöms möjligheten till att återanvända massorna i anläggningsarbeten som god. Återvinning av massorna ska anmälas till tillsynsmyndigheten. Provtagen asfalt innehåller inga förhöjda halter tjärämnen och bedöms kunna återvinnas i anläggningsändamål. Sammanfattningsvis bedöms ett åtgärdsbehov föreligga ur miljö- och hälsosynpunkt avseende samlingsprov från enhetsyta A på nivån 1,0 2,0 m. I det fall massorna avlägsnas av konstruktionsmässiga skäl, ska de hanteras enligt gällande avfallslagstiftning. 8 (9)

17 Uppdragsnr: Daterad: Ny mötesstation, Skruv Översiktlig miljöteknisk markundersökning Reviderad: Handläggare: Jerry Forsberg 6. ÖVRIGT Status: Slutlig Provtagningsstrategi och urval av analysparametrar är grundade på erfarenhetsmässiga bedömningar och branschpraxis. Det kan dock inte uteslutas att det förekommer ämnen och föroreningar som inte har analyserats. Enligt Miljöbalken (1998:808) 10 kap 11 ska den som äger eller brukar en fastighet, oavsett om området tidigare ansetts förorenat eller inte, genast underrätta tillsynsmyndigheten om det upptäcks en förorening på fastigheten och denna kan medföra skada eller olägenhet för människors hälsa eller miljön. Vi rekommenderar därför att denna PM delges tillsynsmyndigheten. Efterbehandlingsåtgärder är anmälningspliktiga enligt Förordningen om miljöfarlig verksamhet och hälsoskydd (SFS 1998:899) 28. Mall: Rapport Advanced 2010.dot ver (9)

18 W01 15W15 15W18 Planerad GC-tunnel 15W11 15W34 15W01 15W02 15W12 15W05 15W03 15W33 15W13 15W04 15W35 Asf 1 15W07 15W06 15W36 14W04 Asf 2 15W21 F G H I Provtagning, jord Provtagning, jord och grundvatten Provtagning, grundvatten Provtagning, asfalt Enhetsrutor, kompletterande provtagning

19 Planerad GC-tunnel A D 15W01 15W02 15W11 15W34 15W12 E 15W33 15W05 B 15W03 15W04 15W13 15W35 C 15W07 15W06 15W

20 Borrhål/ enhetsyta Uppdragsnummer Provtagningsnivå m u my Metod PROVTABELL Datum: Uppdrag Mötesstation Skruv Datum för undersökningen /16/17 samt Jordart PID (ppm) Bilaga 1 Sida : 1 (3) Utfört av J.W, S.L, P.L Anmärkning 15W01 0,0-0,5 Skr F: stenig grusig sand <2 Svarta partier 0,5-1,0 F: stenig grusig sand <2 1,0-1,5 F: stenig grusig sand <2 tjära/olja 1,5-2,0 F: stenig grusig sand <2 2,0-2,2 Torv <2 15W02 0,0-0,15 Skr F: grus, sand <2 0,15-0,25 F: grus sand organiskt <2 0,25-0,5 F: sten, grus, sand <2 0,5-1,0 F: grus, sand, mylla <2 1,0-1,6 F: grus, sand <2 1,6-2,0 Grusig torv <2 2,0-2,3 Grusig sand - Prov saknas 2,3-2,8 Sandig morän <2 15W03 0,0-0,75 Skr F: ngt grusig grov sand <2 0,75-1,5 F: grus, sand, mylla, kol, växtdelar <2 Mörkare 1,5-2,0 F: ngt organisk grusig sand <2 Mörkt, blött 2,0-3,0 Torv, trärester <2 15W04 0,0-0,75 Skr F: grusig sand <2 0,75-1,15 F: grusig sandig mylla, kol <2 Mörkare 1,15-1,5 F: grusig sand <2 1,5-2,2 F: grusig sand, organiskt <2 2,2-3,0 Torv, trärester <2 15W05 0,0-0,5 Skr F: Ngt mullhaltig, ngt grusig sand <2 0,5-1,0 F: Ngt mullhaltig, ngt grusig sand <2 1,0-1,5 F: Ngt mullhaltig, ngt grusig sand <2 1,5-2,0 Ngt mullhaltig stenig grusig sand <2 2,0-2,65 Ngt mullhaltig stenig grusig sand <2 15W06 0,0-0,45 Skr F: grusig sand <2 0,45-0,95 Torv <2 kol, glas på torv 0,95-1,5 Ngt grusig sand <2 1,5-2,5 Ngt grusig grov sand - Prov saknas 2,5-3,0 Siltig sandig morän - Prov saknas 15W07 0,0-0,4 Skr F: grusig sandig mylla, tegel <2 0,4-0,9 Grusig sand <2 0,9-1,5 Sandig morän <2

21 Borrhål/ enhetsyta Uppdragsnummer Provtagningsnivå m u my Metod PROVTABELL Datum: Uppdrag Mötesstation Skruv Datum för undersökningen /16/17 samt Jordart PID (ppm) Bilaga 1 Sida : 2 (3) Utfört av J.W, S.L, P.L Anmärkning 15W11 0,0-0,5 Skr F: sten, grus, sand, mylla <2 0,5-1,0 F: sten, grus, sand, organiskt <2 1,0-1,5 F: sten, grus, sand, organiskt <2 1,5-2,0 Sandig grus <2 2,0-2,7 Sandig grus <2 Blött 15W12 0,0-0,5 Skr F: sten, grus, sand, mylla <2 0,5-1,0 F: sten, grus, sand <2 1,0-1,5 F: sten, grus, sand <2 1,5-1,9 Grusig torv <2 1,9-2,25 Grusig sand <2 2,25-3,0 Sandig grus <2 15W13 0,0-0,3 Skr F: sten, grus, sand, mylla <2 0,3-0,8 F: sten, grus, sand <2 0,8-1,3 F: sten, grus, sand <2 1,3-1,5 Torv <2 15W15 0,0-0,5 Skr F: grus, sand, mylla <2 0,5-1,05 F: grus, sand, mylla <2 1,05-4,6 Torv <2 4,6-5,2 Gyttja - Prov saknas 5,2-6,0 Sandig grus - Prov saknas 15W18 0,0-0,7 Skr F: sten, grus, sand, organiskt <2 Stopp! 15W19 0,0-0,55 Skr F: sten, grus, sand, mylla <2 0,55-1,0 F: sten, grus, sand, organiskt, tegel <2 1,0-1,5 F: grus, sand, organiskt <2 1,5-2,0 Torv <2 2,0-2,65 Torv - Prov saknas 2,65-3,0 Sandig grus - Prov saknas 15W21 0,0-0,5 Skr F: grusig sand <2 0,5-0,95 F: grusig sand <2 0,95-1,5 Torv <2

22 Borrhål/ enhetsyta Uppdragsnummer Provtagningsnivå m u my Metod PROVTABELL Datum: Uppdrag Mötesstation Skruv Datum för undersökningen /16/17 samt Jordart PID (ppm) Bilaga 1 Sida : 3 (3) Utfört av J.W, S.L, P.L Anmärkning 15W33 0,0-0,3 Skr F: sten, grus, sand, organiskt <2 0,3-0,85 F: sten, grus, sand <2 0,85-1,4 Grusig sand <2 1,4-1,9 Grusig sand <2 1,9-2,5 Grusig fin sand - Prov saknas 15W34 0,0-0,3 Skr F: grus, sand, organiskt <2 0,3-1,0 F: sten, grus, sand <2 1,0-1,5 F: sten, grus, sand <2 1,5-1,7 F: sten, grus, sand <2 1,7-2,0 Grusig torv <2 2,0-2,35 Grusig sand - Prov saknas 2,35-3,5 Sandig grus - Prov saknas 15W35 0,0-0,5 Skr F: grusig sandig mylla <2 0,5-1,0 Torv <2 1,0-1,5 Ngt grusig grov sand <2 1,5-2,1 Varvig grov sand med sandskikt <2 15W36 0,0-0,75 Skr F: grusig sandig mylla <2 0,75-1,15 Torv <2 1,15-2,1 Ngt grusig grov sand <2 F 0,0-0,8 PG 0,8- G 0,0-0,6 PG 0,6- H 0,0-0,7 PG 0,7- I 0,0-0,8 PG 0,8- F: stenig grusig sand Torv F: stenig grusig sand Torv F: stenig grusig sand Torv F: stenig grusig sand Torv

23 Uppdragsnummer: Bilaga 2 Sid 1(3) Mindre än Prov 15W15 15W18 15W21 Samling A Samling A Samling A Samling B Samling B Samling B Samling C Samling D Samling D Samling E Samling E ringa risk* KM** MKM** FA*** Provtagningsdjup m 0,0-0,5 0,0-0,7 0,0-0,5 0,0-0,5 0,5-1,0 1,0-2,0 0,0-1,0 1,0-1,5 1,5-2,0 0,0-0,5 0,0-0,5 0,5-1,5 0,0-0,5 0,5-1, Glödgningsförlust % av Ts 0,8 1,3 1,4 1,7 0,9 1,6 1,4 2,8 3,2 5,8 1,9 1,3 2 1, Glödgningsrest % av Ts 99,2 98,7 98,6 98,3 99,1 98,4 98,6 97,2 96,8 94,2 98,1 98, , ph i mark 6,1 6,2 5,9 7 7, ,1 5,9 6,4 8 6,3 6 6, Torrsubstans % 89,3 94,3 92,8 95,1 94,4 91,7 91,8 89, ,2 90,6 91,8 92, Arsenik, As mg/kg TS <2,5 4,3 27 <2,5 <2,5 <2,5 4,4 3,4 <2,5 4,5 3,2 2,6 3,6 <2, Barium, Ba mg/kg TS Bly, Pb mg/kg TS 5, ,8 6, , Kadmium, Cd mg/kg TS <0,2 <0,2 0,23 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,21 <0,2 <0,2 <0,2 <0,2 0,2 0, Kobolt, Co mg/kg TS 1,6 2,3 3,9 2,7 2,9 2,8 0,81 2,8 2 2,4 3,7 2,7 3,5 3, Koppar, Cu mg/kg TS 2, , ,6 16 5, ,3 13 6, Krom, Cr mg/kg TS 3 4 9,7 7,2 5 8,3 2,6 4,1 3,8 7,5 6 4,2 5,9 4, Nickel, Ni mg/kg TS 2,7 2,8 5,9 4,2 3,9 5 1,2 4,6 2,3 3,6 5,4 3,7 4,9 3, Vanadin, V mg/kg TS 5, ,9 7,7 8,3 2,5 11 7, Zink, Zn mg/kg TS Kvicksilver, Hg mg/kg TS <0,01 0,012 0,015 <0,01 <0,01 0,046 <0,01 0,088 0,021 0,2 0,02 0,019 0,017 <0,01 0,1 0,25 2, Bensen mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003-0,012 0,04 - Toluen mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Etylbensen mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, Xylener mg/kg TS <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0,1 <0, TEX, Summa mg/kg TS <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0, Alifater >C5-C8 mg/kg TS <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1, Alifater >C8-C10 mg/kg TS <2 <2 <2 <2 <2 <2 <2 < Alifater >C10-C12 mg/kg TS <10 <10 <10 <10 <10 <10 <10 < Alifater >C12-C16 mg/kg TS <10 <10 <10 <10 <10 <10 <10 < Alifater >C16-C35 mg/kg TS < Alifater summa >C5-C16 mg/kg TS <10 <10 <10 <10 <10 <10 <10 < Aromater >C8-C10 mg/kg TS <1 <1 <1 <1 <1 <1 <1 < Aromater >C10-C16 mg/kg TS <1 <1 <1 <1 <1 <1 <1 < Aromater >C16-C35 mg/kg TS <1 <1 <1 <1 <1 <1 <1 < PAH-L,summa mg/kg TS <0,03 <0,03 0,064 0,031 <0,03 <0,03 <0,03 0,045 <0,03 <0,03 <0,03 <0,03 0,051 <0,03 0, PAH-M,summa mg/kg TS <0,05 0,26 0,84 <0,05 0,089 0,098 0,12 2,8 0,28 0,7 0,28 0,25 1,7 <0, PAH-H,summa mg/kg TS <0,08 0,4 1,2 <0,08 <0,08 0,2 0,12 3,1 0,26 1,2 0,46 0,32 1,9 <0,08 0, PAH,summa cancerogena mg/kg TS <0,2 0,37 1,1 <0,2 <0,2 <0,2 <0,2 2,8 0,23 1 0,4 0,28 1,6 <0, PAH,summa övriga mg/kg TS <0,3 <0,3 1 <0,3 <0,3 <0,3 <0,3 3,2 0,31 0,87 0,34 <0,3 2 <0, Resultaten från laboratorieanalyserna (enhet mg/kg TS) jämförs med: *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:

24 Uppdragsnummer: Bilaga 2 Sid 2(3) Prov 15W15 15W18 15W21 Samling A Samling A Samling A Samling B Samling B Samling B Samling C Samling D Samling D Samling E Samling E BVH Provtagningsdjup m 0,0-0,5 0,0-0,7 0,0-0,5 0,0-0,5 0,5-1,0 1,0-2,0 0,0-1,0 1,0-1,5 1,5-2,0 0,0-0,5 0,0-0,5 0,5-1,5 0,0-0,5 0,5-1,5 Nivå 1 Nivå 2 Nivå 3 Nivå 4 Nivå 5 Arsenik, As mg/kg TS <2,5 4,3 27 <2,5 <2,5 <2,5 4,4 3,4 <2,5 4,5 3,2 2,6 3,6 <2, Bly, Pb mg/kg TS 5, ,8 6, , Kadmium, Cd mg/kg TS <0,2 <0,2 0,23 <0,2 <0,2 <0,2 <0,2 <0,2 <0,2 0,21 <0,2 <0,2 <0,2 <0,2 0, Koppar, Cu mg/kg TS 2, , ,6 16 5, ,3 13 6, Krom, Cr mg/kg TS 3 4 9,7 7,2 5 8,3 2,6 4,1 3,8 7,5 6 4,2 5,9 4, Zink, Zn mg/kg TS Kvicksilver, Hg mg/kg TS <0,01 0,012 0,015 <0,01 <0,01 0,046 <0,01 0,088 0,021 0,2 0,02 0,019 0,017 <0, Bensen mg/kg TS <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 <0,003 0,08 0, TEX, Summa mg/kg TS <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0,15 <0, Alifater >C5-C8 mg/kg TS <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1,2 <1, Alifater >C8-C10 mg/kg TS <2 <2 <2 <2 <2 <2 <2 < Alifater >C10-C12 mg/kg TS <10 <10 <10 <10 <10 <10 <10 < Alifater >C12-C16 mg/kg TS <10 <10 <10 <10 <10 <10 <10 < Alifater >C16-C35 mg/kg TS < Alifater summa >C5-C16 mg/kg TS <10 <10 <10 <10 <10 <10 <10 < Aromater >C8-C10 mg/kg TS <1 <1 <1 <1 <1 <1 <1 < Aromater >C10-C35 mg/kg TS <1 <1 <1 <1 <1 <1 <1 < PAH,summa cancerogena mg/kg TS <0,2 0,37 1,1 <0,2 <0,2 <0,2 <0,2 2,8 0,23 1 0,4 0,28 1,6 <0,2 0, PAH,summa övriga mg/kg TS <0,3 <0,3 1 <0,3 <0,3 <0,3 <0,3 3,2 0,31 0,87 0,34 <0,3 2 <0,

25 Uppdragsnummer: Bilaga 2 Sid 3(3) Mindre än ringa Enhetsyta F G H I risk* KM** MKM** FA*** Provtagningsdjup m 0,0-0,8 0,0-0,6 0,0-0,7 0,0-0, Arsenik, As mg/kg TS <2,5 <2,5 <2,5 <2, *Mindre än ringa risk, NV Handbok 2010:1 **Naturvårdsverkets generella riktvärden för förorenad mark (NV 5976) känslig markanvändning (KM) och mindre känslig markanvändning (MKM) ***Farligt avfall (FA) Avfall Sverige 2007:

26 Uppdragsnummer: Bilaga 3 Provets märkning 15W06 14W04 14W01 ph vid 20 C 6,2 6,5 6,3 Bakgrundshalter opåverkat, ytliga jordgrundvattnet 1: mycket låg halt, ingen el obetydlig påverkan SGU 2013:01 2: låg halt, måttlig påverkan 3: måttlig halt, påtaglig påverkan 4: hög halt, starkt påverkat 5: mycket hög halt, stark påverkat Dricksvatten Ångor i byggnader SPI Bevattning Miljörisker i Ytvatten Miljörisker i Våtmarker Järn, Fe, filt mg/l 0,41 4,2 4,2 Arsenik, As, filt µg/l 1 0,088 0,45 0,12 < >10 Bly, Pb, filt µg/l 1,1 0,02 0,21 0,03 <0,5 0, >10 Kadmium, Cd, filt µg/l 0,27 0,026 <0,01 0,12 <0,1 0,1-0,5 0,5-1,0 1-5 <5 Kobolt, Co, filt µg/l 5 0,74 4,5 0, Koppar, Cu, filt µg/l 37 0,2 1,1 0,88 < >2000 Krom, Cr, filt µg/l 1,3 0,063 0,88 0,19 <0,5 0, >50 Nickel, Ni, filt µg/l 15 0,68 5,7 0,38 <0,5 0, >20 Vanadin, V, filt µg/l 2,5 0,65 1 0, Zink, Zn, filt µg/l 33 3,4 2,6 4,3 < >1000 Kvicksilver, Hg, filt µg/l <0,1 <0,1 <0,1 0, ,005 0,01 0,05 1 >1 Bensen µg/l <0,1 <0,1 <0,1 0, Toluen µg/l <1 <1 < Etylbensen µg/l <1 <1 < Xylener µg/l <1 <1 < Alifater >C5-C8 µg/l <10 <10 < Alifater >C8-C10 µg/l <10 <10 < Alifater >C10-C12 µg/l <10 <10 < Alifater >C12-C16 µg/l <10 <10 <10 Alifater >C16-C35 µg/l <10 <10 < Alifater summa >C5-C35 µg/l <10 <10 < Aromater >C8-C10 µg/l <10 <10 < Aromater >C10-C16 µg/l <10 <10 < Aromater s:a C8-C16 µg/l <10 <10 < Aromater s:a C8-C16 ink BTEX µg/l <10 <10 < Aromater >C16-C35 µg/l <2 <2 < PAH-L,summa µg/l 0,13 <0,1 1, PAH-M,summa µg/l <0,2 <0,2 <0, PAH-H,summa µg/l <0,3 <0,3 <0,3 0, ,5 3 TOC mg/l 29 2,7 8,

27 (23) Skapat av Dokumentdatum Leverans/Ändrings PM Albin Hedenskog Projektnamn Objektnummer / KM Uppdragsnummer Driftplats Skruv DRIFTPLATS SKRUV NYTT MÖTESSPÅR Bullerutredning UNDER ARBETE Trafikverket - mall för ritningsförteckning Ändringsbeteckning Ändring avser Ändring godkänd av Ändringsdatum Godkänd av Datum Teknikområde Företag WSP Sverige AB \\ser01col1se\common Projects\5648\ \5_Beräkningar\Buller\3. RAPPORT\AKTUELL ARBETSFIL\ _Skruv_Buller_150922_slutversion.docx (Utskriven )

28 2 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Sammanfattning WSP har på uppdrag av Trafikverket genomfört en bullerutredning för planerat mötesspår i Skruv. Förväntade bullernivåer har beräknats baserat på prognoser för framtida trafikering. Skillnaderna mellan nu-, noll- och utbyggnadsalternativet är små. De ekvivalenta ljudnivåerna ökar något i och med att den totala tåglängden som passerar Skruv förväntas öka med drygt 30 % (antalet tåg ökar mer men trafiken ersätts till viss del med kortare tåg). De maximala ljudnivåerna blir i stort sett likvärdiga oavsett planeringsfall men sjunker något för utbyggnadsalternativet vilket beror på att passagerartågen som i nuläget passerar Skruv i 145 km/h ger det dominerande bidraget till maximala ljudnivån. När dessa i framtiden ersätts med ett tystare X50-X54 så kommer de maximala ljudnivåerna istället att domineras av godstågen. Ökningen av de ekvivalenta ljudnivåerna leder till att två enfamiljshus och tre uteplatser bör utredas för möjliga behov av bullerskyddsåtgärder. Trafiken är enligt trafikprognosen för samtliga planeringsfall så begränsad att färre än fem störningstillfällen sker per natt eller timme, vilket innebär att inga överskridanden av riktvärde för maximala ljudnivåer leder till behov för bullerskyddsåtgärder. Björkskolan i Skruv beräknas inte ha något behov av bullerskyddsåtgärder och inga arbetslokaler för tyst verksamhet får överskridande av riktvärde. (Utskriven )

29 3 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Innehåll SAMMANFATTNING 2 INNEHÅLL 3 INLEDNING 4 NYCKELBEGREPP 5 BEDÖMNINGSGRUNDER 7 METOD 11 UNDERLAG 14 BERÄKNINGSRESULTAT 17 SLUTSATSER 18 BILAGOR 23 (Utskriven )

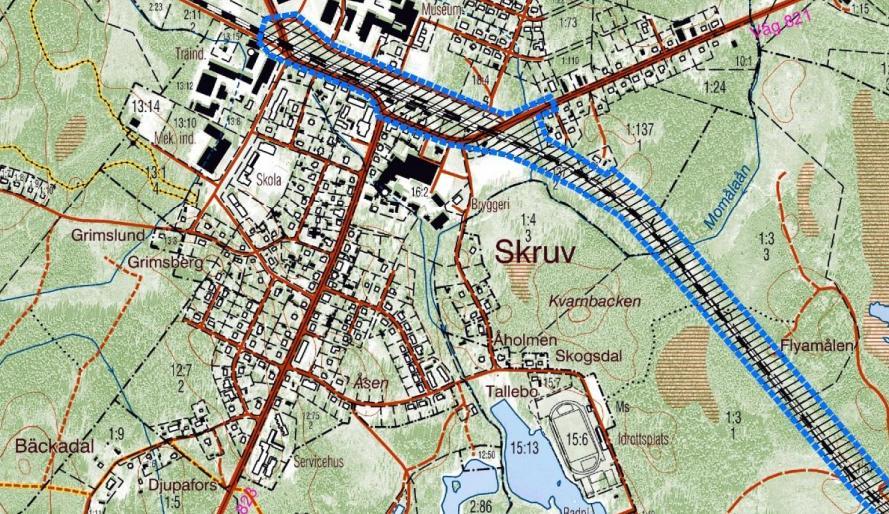

30 4 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Inledning WSP har på uppdrag av Trafikverket genomfört en bullerutredning för planerat mötesspår i Skruv. Syftet med bullerutredningen är att beskriva projektets konsekvenser med avseende på luftburet ljud från spårtrafik samt redovisa beräknade ekvivalenta och maximala ljudnivåer. Syftet är även att bedöma behov och möjligheter för skyddsåtgärder utifrån gällande riktvärden för ombyggnation av spårbunden trafik. BAKGRUND Den enkelspåriga järnvägen mellan Alvesta och Kalmar är en del av Kust- till kustbanan. Den ökade tågtrafiken på banan medför att banans trafikutnyttjande ligger nära kapacitetstaket. Genom att bygga en mötesstation i Skruv kan kapaciteten höjas. Skruv ligger på en 23 km lång sträcka mellan mötesmöjligheter i Lessebo och Emmaboda. Förstudien har identifierat ett långt mötesspår i Skruv som en kapacitetshöjande åtgärd på banan och en bullerutredning har genomförts för att utreda mötesspårets eventuella påverkan i ljudmiljön. U3 Bladsjön Figur 1 Områdesöversikt Mötesspåret planeras parallellt med huvudspåret genom centrala Skruv. (Utskriven )

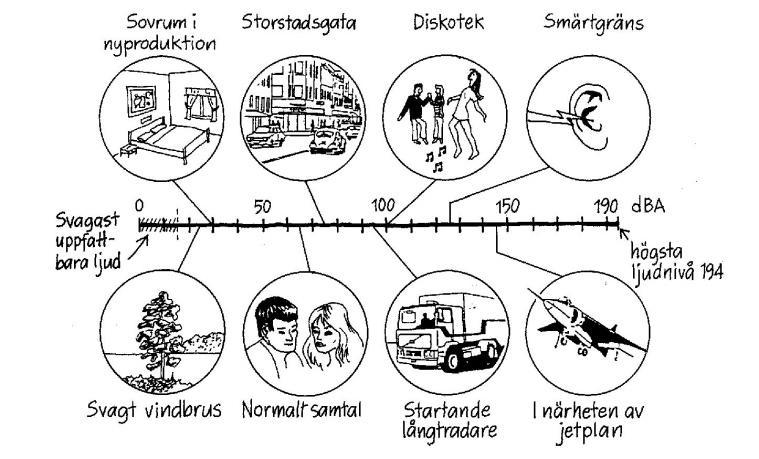

31 5 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Nyckelbegrepp Definition av använda begrepp och mätetal. BULLER Definitionen av buller, oönskat ljud, beror på person, plats, situation och varaktighet. Den Europeiska miljöbyråns definition av buller är hörbart ljud som skapar störning och/eller påverkar hälsan negativt 1. RIKTVÄRDE Ett riktvärde är ett styrinstrument som inte är rättsligt bindande. LJUDTRYCKSNIVÅ OCH DB Ljudtrycksnivån beskriver hur starkt ett ljud uppfattas och anges i enheten decibel (db). Skalan är logaritmisk där hörseltröskeln vid 0 db motsvarar det lägsta ljud en människa kan uppfatta och smärttröskeln vid ca 130 db motsvarar den ljudtrycksnivå då vi upplever fysisk smärta. Figur 2 - Typiska ljudtrycksnivåer En ökning med 3 db motsvarar en fördubbling av den fysikaliska energin men den subjektivt upplevda förändringen beror på ljudkällans karaktär. EKVIVALENT LJUDTRYCKSNIVÅ Den ekvivalenta ljudtrycksnivån är ett medelvärde över en bestämd tidsperiod. 1 Good practice guide on noise exposure and potential health effects, European Environment Agency EEA Technical report No 11/2010 (Utskriven )

32 6 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM MAXIMAL LJUDTRYCKSNIVÅ Den högsta momentana ljudtrycksnivån som uppstår under en viss tidsperiod eller under en bullerhändelse kallas för maximalnivå eller maximal ljudtrycksnivå. Mätetalet används t ex för att identifiera risk för sömnstörning eller hörselskador. FREKVENS OCH A-VÄGNING Ljudtrycket varierar kring ett jämviktsläge, det normala lufttrycket. Antalet svängningar kring jämviktsläget per sekund, frekvensen, anges med enheten hertz (Hz). Människan kan uppfatta ljud inom frekvensområdet khz, tonhöjden ökar med frekvensen. Den totala ljudtrycksnivån innehåller bidrag från alla frekvenser men eftersom örat har varierande känslighet vid olika frekvenser korrigeras ofta den totala ljudtrycksnivån efter örats känslighet med en så kallad vägning. I huvudsak innebär det att låga frekvenser viktas lägre eftersom örat är känsligare för högre frekvenser. Den vanligaste vägningen, A-vägning, redovisas ofta genom att den ekvivalenta ljudtrycksnivån anges med enheten db(a). TIDSVÄGNING Mätinstrument som registrerar bullerhändelser kan ställas in på olika s.k. tidsvägningar, vilket avgör över hur snabbt ljudnivåmätaren reagerar på förändringar. Tidsvägning Fast är vanligast, och motsvarar tidsintegration över 0,125 sekund. Tidsvägningen Slow motsvarar en tidsintegration på en sekund och ger en jämnare kurva jämfört med Fast, samt en lägre högstanivå. FRIFÄLTSVÄRDE VID FASAD Med frifältsvärde avses en ljudtrycksnivå som inte är påverkad av reflexer i den egna fasaden. UTEPLATS Med uteplats 2 avses, gemensamt eller privat, iordningställt område eller yta såsom altan, terrass, balkong eller liknande som ligger i anslutning till bostaden. 2 Buller i planeringen Allmänna råd 2008:1, Boverket, 2008 (Utskriven )

33 7 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Bedömningsgrunder Riktvärden för buller och vibrationer i driftskedet har tagits fram gemensamt av Trafikverket och Naturvårdsverket och redovisas i rapporten Buller och vibrationer från spårburen linjetrafik riktlinjer och tillämpning 3. För ekvivalenta ljudnivåer avser riktvärdena A-vägda ljudnivåer, db(a). För maximala ljudnivåer avser riktvärdena A-vägda ljudnivåer med tidsvägning Fast. PLANERINGSMÅLET FÖR BULLER Planeringsmålet för buller anger de riktvärden, se Tabell 1, som bör innehållas för att klara en god miljökvalitet och avspeglar således inte tekniska och ekonomiska hänsynstaganden. Riktvärdena för god miljökvalitet ska alltid eftersträvas oavsett planeringsfall. Detsamma gäller när bullerskyddsåtgärder vidtas. Ekvivalent ljudnivå Maximal ljudnivå Permanent- och fritidsbostäder samt vårdlokaler inomhus 30 3) 45 2) utomhus 60 1) uteplats Undervisningslokaler inomhus 45 4) Arbetslokaler för tyst verksamhet inomhus 60 Områden med låg bakgrundsnivå rekreationsområden i tätort 55 1) friluftsområden 40 1) 1) Frifältsvärde 3) Sovrum/boningsrum 2) Sovrum/boningsrum kl ) Nivå under lektionstid. Tabell 1 - Riktvärden för god miljökvalitet 3 Dnr S /SA60, daterad (Utskriven )

34 8 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM RIKTVÄRDEN FÖR NULÄGE OCH 0-LÄGE För nuläget och 0-läget görs en bedömning huruvida befintlig bebyggelse uppfyller nivån för övervägande av åtgärd, enligt tabell 2 nedan. Ekvivalent ljudnivå Maximal ljudnivå Permanent- och fritidsbostäder samt vårdlokaler inomhus 55 2) utomhus 70 1) 1) Avser frifältsvärde 2) Avser sovrum/boningsrum kl , får ej överskridas mer än 5 gånger/natt Tabell 2 - Riktvärden för övervägande av åtgärd RIKTVÄRDEN FÖR UTBYGGNADSALTERNATIVET Planeringsfallet Väsentlig ombyggnad av bana är utgångspunkten för aktuellt projekt. I tabell 3 redovisas nivåer för övervägande av åtgärd för planeringsfallet. Vid överskridande av angivna värden ska åtgärder alltid övervägas och målsättningen är att angivna värden ska uppfyllas. Ekvivalent ljudnivå Maximal ljudnivå Permanent- och fritidsbostäder samt vårdlokaler inomhus - 1) 45 2) utomhus 60 3) uteplats Undervisningslokaler inomhus 45 4) Arbetslokaler för tyst verksamhet inomhus 60 1) Fasad antas dämpa minst 30 db(a) 3) Frifältsvärde 2) Sovrum/boningsrum kl ) Nivå under lektionstid. Tabell 3 - Riktvärden för övervägande av åtgärder för planeringsfall Väsentlig ombyggnad av bana (Utskriven )

35 9 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM HÖGSTA ACCEPTABLA VÄRDEN FÖR UTBYGGNADSALTERNATIVET Även högsta acceptabla värden finns framtagna för respektive planeringsfall. I Tabell 4 redovisas dessa för planeringsfall Nybyggnad av bana vid bebyggelse. Vid överskridande av angivna nivåer kan åtgärder behöva vidtas även om de inte är samhällsekonomiskt lönsamma. Ekvivalent ljudnivå Maximal ljudnivå Permanent- och fritidsbostäder samt vårdlokaler inomhus 50 2) utomhus 65 1) uteplats Undervisningslokaler inomhus 50 Arbetslokaler för tyst verksamhet inomhus 65 1) Avser markplan 2) Avser sovrum/boningsrum Tabell 4 - Högsta acceptabla bullernivåer för planeringsfallet Nybyggnad av bana vid bebyggelse (Utskriven )

36 10 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM TILLÄMPNING AV RIKTVÄRDEN FÖR UTBYGGNADSALTERNATIVET Vid tillämpning av riktvärden för bostäder, om inget annat anges för respektive riktvärde, har följande bedömning använts 4. Inomhus, 30 db(a), ekvivalentnivå Samtliga bostadsfasader bedöms ha en dämpning av minst 30 db(a) för järnvägsbuller. Vid ekvivalenta ljudnivåer över 60 db(a) utomhus vid fasad bedöms därmed risk finnas för att den ekvivalenta bullernivån inomhus överskrider 30 db(a), motsvarande nivån för övervägande av åtgärd för planeringsfallet väsentlig ombyggnad. Inomhus nattetid 22-06, 45 db(a), maximalnivå Samtliga bostadsfasader har förutsatts ha en dämpning av minst 30 db(a) för järnvägsbuller. Vid maximala ljudnivåer över 75 db(a) utomhus vid fasad bedöms därmed risk finnas för att den maximala bullernivån inomhus överskrider 45 db(a). För övervägande av åtgärd ska överskridandet ske fler än fem gånger per natt. Utomhus vid uteplats, 55 db(a), ekvivalentnivå Avser frifältsvärde. Vid åtgärd i järnväg eller annan spåranläggning avser riktvärdet för buller utomhus 55 db(a) ekvivalentnivå vid uteplats samt 60 db(a) ekvivalentnivå i bostadsområdet i övrigt. Uteplats i anslutning till bostad, 70 db(a), maximalnivå Avser uteplats, särskilt avgränsat område. För övervägande av åtgärd ska överskridandet ske fler än fem gånger per timme. 4 Lathund Hantering av trafikbuller i investeringsprojekt, Trafikverket (Utskriven )

37 11 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Metod I kapitlet redovisas hur arbetet har genomförts. INSAMLING AV UNDERLAG Allt underlag för beräkningar har tillhandahållits av Trafikverket eller arbetats fram inom ramen för WSP:s uppdrag. BERÄKNINGAR Beräkningarna är genomförda i beräkningsprogrammet Cadna/A I beräkningsprogrammet skapas en tredimensionell modell som inkluderar terräng, byggnader och spår. Beräkningarna tar hänsyn till hur terräng och byggnader påverkar ljudets utbredning, vilket innebär att reflektioner och skärmning påverkar ljudutbredningen. Beräknade ljudtrycksnivåer vid fasad är definierade som frifältsvärden där alla beräkningspunkter enligt beräkningsmodellen har en lätt positiv medvind från ljudkällan till mottagaren för att ljudtrycksnivåerna inte ska underskattas. I beräkningarna behandlas 2 meter på ömse sidor om alla vägar som hård mark för att ta hänsyn till vägren/trottoar. Den generella vägbredden med hård mark blir i beräkningarna därför 10,0 m (2,0 + 3,0 + 3,0 + 2,0). Resterande mark har ansatts som mjuk. Beräkningarna tar inte hänsyn till eventuell dämpning på grund av buskar och träd. Utbredningsberäkningarna inkluderar tre reflexer mellan bullerkälla och mottagare. Mottagarhöjd vid samtliga bostadshus har satts till 2 meter för första våningsplanet och sedan ytterligare tre meter per våningsplan. Specifika detaljer kring beräkningsmodellen för buller från spårtrafik redovisas nedan. Buller från spårtrafik Beräkningarna har genomförts i enlighet med Nordisk beräkningsmodell som redovisas i Naturvårdsverkets rapport 4935 Buller från spårburen trafik Nordisk beräkningsmodell. I Figur 3 redovisas de källhöjder som används i den nordiska beräkningsmodellen för spårburen trafik. Källstyrkan vid de olika höjderna beror på typ, längd och hastighet på de tåg som trafikerar sträckan. (Utskriven )

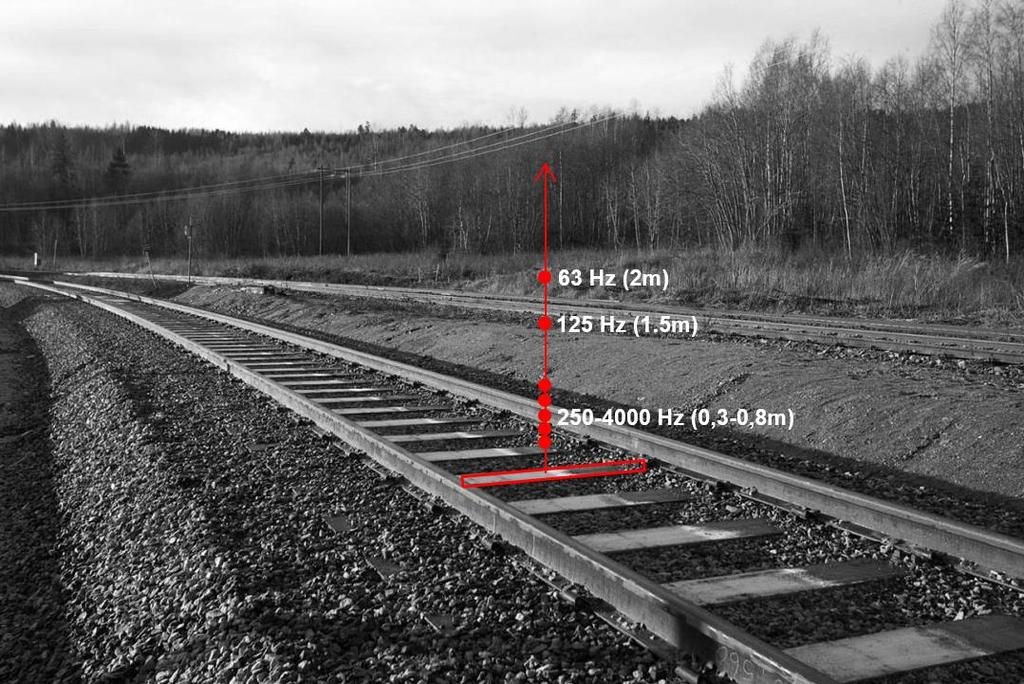

38 12 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Figur 3 - Källhöjder över rälsöverkant enligt NMT (foto: Per-Erik Adamsson, WSP) Figur 3 visar hur utbredning av buller från tåg beror på tågtyp och terrängförutsättningar. Ljudeffekten är normalt 6-7 db högre för godståg vid de lägre oktavbanden (låga frekvenser) jämfört med passagerartåg vilket påverkar sträckor där godståg är ett regelbundet inslag i trafiken. Beräkningsmodellen har en bedömd standardavvikelse på upp till 3 db för avstånd på meter. Bostadsfastigheterna i utredningsområdet ligger inom ett avstånd på upp till ca 400 meter från spår. Beräkningarna har utgått från angiven hastighet i trafikprognosen och för sträckan har korrigering för spårunderhåll antagits vara 0 db, undantaget är växlar som i enlighet med beräkningsmodellen getts en korrektion på +6 db med 10 meters spårlängd. Val av influensområde 125 Hz (1.5m) Med influensområde avses det område där miljöeffekter bedöms kunna uppkomma av projektet. I planskedet skall allt buller som genereras inom planområdet beskrivas och skyddsåtgärder vidtas. Det innebär att om bullerpåverkan från det fysiskt avgränsade planområdet uppkommer utanför planområdet ska bulleråtgärder vidtas även där. För projektet har influensområdet definierat av det (Utskriven )

39 13 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM område som påverkas av buller som når nivåer ner till 5 db under något gällande riktvärde på planeringsfallet. Området som erhålls enligt definitionen ovan säkerställa att inga bostäder med maximala ljudnivåer eller ekvivalenta ljudnivå över riktvärde exkluderas. Definitionen har avgränsats med hjälp av överslagsberäkningar i programmet Buller Tåg 5. Sammanlagring av buller från olika trafikslag Väg 823 trafikeras med ca 600 fordon per dygn och väg 821 med ca 300 fordon per dygn vilket ger låga ekvivalenta ljudnivåer i förhållande till spårtrafiken. I denna utredning redovisas enbart beräknade ljudnivåer från spårtrafik. Enligt forskningsprogrammet ljudlandskap för bättre hälsa 5 är forskningen om effekter av kombinerade bullerkällor ytterst begränsad, tidig forskning visar att upplevd störning ökar när flera källor bidrar till en viss ljudnivå. Ekvivalenta ljudnivåer kan alltså inte på vetenskaplig grund adderas för att bedöma det totala ljudets upplevda störning, Maximala ljudnivåer sammanlagras aldrig eftersom det innebär en orealistisk situation där ett tåg och ett tungt fordon regelbundet skapar en högsta ljudnivå under samma 1/8 av en sekund. REDOVISNING Fasadnivåer i frifältsvärde har beräknats för samtliga bostadshus som påverkas av buller från utredningsalternativet och redovisas med dimensionerande värde på mest bullerutsatt fasad i tabellformat. Redovisningen är kompletterad med spridningskartor för ekvivalent och maximalnivå på 1,5 meters höjd över mark för att beskriva miljön utomhusmiljön för uteplatser. OSÄKERHETER Förutom de osäkerheter som kan finnas i de prognoser som bedömer framtida trafikering vad gäller antal och typ av tåg finns i beräkningarna även osäkerheter som bland annat orsakas av t ex terrängförhållanden som skiljer sig från kartmaterial, verkliga tåghastigheter och förändringar i spåroch tågstandard. 5 Ljudlandskap för bättre hälsa, resultat och slutsatser från ett multidisciplinärt forskningsprogram, Arbets- och miljömedicin, Göteborgs Universitet 2008 (Utskriven )

40 14 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Underlag I kapitlet anges det underlag som legat till grund för bullerutredningen. SPÅRTRAFIK För spårbunden trafik tillämpas vardagsmedeltrafik. Trafikunderlaget för spårtrafik som ligger till grund för beräkningar åskådliggör vilka tågtyper som trafikerar linjen, fördelningen mellan el- och dieseldrift, antal tåg som passerar per dygn, medel- och maximala tåglängder samt största tillåtna hastighet för passerande tåg. Följande alternativ har angivits i trafikprognosen: Nuläge Nollalternativ (framtida scenario utan utbyggnad) Utbyggnadsalternativet, prognosår 2030 Trafikflöden har hämtats ur trafikprognos som tagits fram inom projektet och redovisas i korthet nedan. Samtliga flöden avser vardagsmedeltrafik. Hastigheten som angetts i trafikprognosen är den då tåget passerar driftplatsen utan övrig hastighetsbegränsning än STH. Angiven trafikering är Trafikverkets så kallade basprognos för I nedanstående tabell redovisas en sammanställning av dagens trafikering uppdelat efter tågtyp. Tabell 5 Trafikering, nuläge Antal tåg Medellängd Maxlängd Hastighet Persontåg SJ REG RC med 5 vagnar 8 st 148 m 148 m 145 km/h Persontåg Öresundståg X31 27 st 79 m 79 m 145 km/h Godståg 4 st 500 m 630 m 100 km/h I nuläget passerar 3 tåg nattetid, ett av varje tågtyp. (Utskriven )

41 15 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM För nollalternativet år 2030 förväntas trafikering enligt Tabell 6. Tabell 6 Trafikering, nollalternativet Antal tåg Medellängd Maxlängd Hastighet Interregionaltåg - Kalmar-Växjö 20 st 110 m 110 m 145 km/h Interregionaltåg - Kalmar- Malmö-Köpenhamn 27 st 79 m 79 m 145 km/h Godståg 5 st 500 m 750 m 100 km/h I nollalternativet passerar 4 tåg nattetid. I Tabell 7 redovisas trafikering enligt basprognosen för Tabell 7 Prognos för trafikflöden år 2030 Antal tåg Medellängd Maxlängd Hastighet Interregionaltåg - Kalmar-Växjö 26 st 110 m 110 m 145 km/h Interregionaltåg - Kalmar- Malmö-Köpenhamn 34 st 79 m 79 m 145 km/h Godståg 5 st 500 m 750 m 100 km/h I prognosen för 2030 uppskattas 4,7 tåg passera Skruv nattetid och som högst fem tåg per maxtimme dag- och kvällstid. Det vanliga är att godståg får gå åt sidan på mötesspåret till förmån för persontåg. Hastigheten på de tåg som trafikerar det avvikande huvudspåret kommer således att bli en annan än på normalhuvudspåret. Vid tågmöten kommer minst ett av tågen att behöva bromsa in vilket i sig kan generera bullernivåer som avviker från de som kan beräknas med hjälp av den nordiska beräkningsmodellen, som baseras på konstantfart. Vid beräkning har alla tåg förutsatts trafikera huvudspåret med hastigheter enligt trafikprognosen. Längden på interregionaltågen kommer bero på framtida val av tågtyp, trafikoperatör och framtida efterfrågan. Tåglängder och typer år 2030 grundar sig således på antaganden. Trafiken Kalmar-Växjö antas trafikeras av 110 meter långa tåg vilket översiktligt motsvarar en multipelkopplad Regina (X50- X54, totalt 4 vagnar) alternativt en multipelkopplad X40 (totalt 4 vagnar). Trafiken Kalmar-Malmö- Köpenhamn antas fortsätta bedrivas med en 79 meter lång 3-vagnars X31. (Utskriven )

42 16 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM GEODATA Följande underlag har använts för att bygga upp terrängmodellen. Kart- och terrängmaterial Följande underlag har erhållits: Digitalt höjdsatt kartunderlag Fastighetskarta Spårlinjer och spårhöjder Terrängmodell för utbyggnadsalternativet Inget underlag för hushöjder fanns för tillgängligt för utredningen, dessa har därför skattas utifrån antalet våningsplan som 2,8 meter gånger antalet våningar plus 2 meter för takkonstruktionen. Antal våningsplan har schablonmässigt satts till två och korrigerats genom studie av gatubilder, kartbilder, flygfoton och platsbesök. Utredningen tar endast hänsyn till befintliga byggnader. Inga antaganden för eventuella kommande detaljplaner har gjorts. Fastighetsanvändning Identifiering av bostäder har baserats på fastighetskartan. Uteplatser Översiktlig inventering av uteplatsers position har genomförts på plats. Uteplatser har dokumenterats i GIS-format. Där uteplats inte varit synlig från väg har uteplatser antagits finnas på motstående sida av byggnaden. Befintliga bullerskydd Inga befintliga bullerskydd finns längs sträckan. (Utskriven )

43 17 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Beräkningsresultat Beräkningsresultat redovisas som fasadnivåer i frifältsvärde för samtliga bostadshus inom influensområdet i tabellformat. Redovisningen är kompletterad med spridningskartor för ekvivalent och maximal ljudnivå i markplanet. Redovisning i bilagor enligt nedan. Tabeller: Bilaga 1 ekvivalenta och maximala ljudnivåer för nuläge, 0-läge och utbyggnadsalternativet Spridningskartor: Bilaga 2 ekvivalenta ljudnivåer, utbyggnadsalternativet Bilaga 3 maximala ljudnivåer, utbyggnadsalternativet (Utskriven )

44 18 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Slutsatser Skillnaderna mellan nu-, noll- och utbyggnadsalternativet är små. De ekvivalenta ljudnivåerna ökar något i och med att den totala tåglängden som passerar Skruv förväntas öka med drygt 30 % (antalet tåg ökar mer men trafiken ersätts till viss del med kortare tåg). De maximala ljudnivåerna blir i stort sett likvärdiga oavsett planeringsfall men sjunker något för utbyggnadsalternativet vilket beror på att passagerartågen som i nuläget passerar Skruv i 145 km/h ger det dominerande bidraget till maximala ljudnivån. När dessa i framtiden ersätts med ett tystare X50-X54 så kommer de maximala ljudnivåerna istället att domineras av godstågen. NULÄGESBESKRIVNING Nedan redovisas sammanfattade resultat från beräkningar för nuläget. Resultaten bedöms i förhållande till riktvärden angivna i kapitlet bedömningsgrunder avseende befintlig miljö. För bedömning av maximal ljudnivå inomhus har samtliga bostadsfasader bedömts ha en dämpning av minst 30 db för järnvägsbuller. Ekvivalenta ljudnivåer I nuläget har inga bostadshus ekvivalenta ljudnivåer över 60 db(a) vilket är 10 db under riktvärdet för övervägande av åtgärd i befintlig nivå. Maximala ljudnivåer I nuläget har tio bostadshus maximala ljudnivåer över 85 db(a), motsvarande ljudnivå vid fasad för övervägande av åtgärd i befintlig miljö. 36 bostadshus beräknas ha maximala ljudnivåer över 75 db(a). Trafiken är dock enligt trafikprognosen så begränsad att överskridande leder till färre än fem störningstillfällen per natt. 0-ALTERNATIVET Nedan redovisas sammanfattade resultat från beräkningar för 0-alternativet. Resultaten bedöms i förhållande till riktvärden angivna i kapitlet bedömningsgrunder avseende befintlig miljö. För bedömning av maximal ljudnivå inomhus har samtliga bostadsfasader bedömts ha en dämpning av minst 30 db för järnvägsbuller. Ekvivalenta ljudnivåer För 0-alternativet beräknas inga bostadshus få ekvivalenta ljudnivåer över 60 db(a) vilket är 10 db under riktvärdet för övervägande av åtgärd i befintlig nivå. (Utskriven )

45 19 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Maximala ljudnivåer För 0-alternativet beräknas sex bostadshus få maximala ljudnivåer över 85 db(a), motsvarande ljudnivå vid fasad för övervägande av åtgärd i befintlig miljö. 32 bostadshus beräknas få maximala ljudnivåer över 75 db(a). Trafiken är enligt trafikprognosen begränsad att överskridande leder till färre än fem störningstillfällen per natt. UTBYGGNADSALTERNATIVET Nedan redovisas sammanfattade resultat från beräkningar för utbyggnadsalternativet. Resultaten bedöms i förhållande till riktvärden angivna i kapitlet bedömningsgrunder avseende väsentlig ombyggnad. För bedömning av maximal ljudnivå inomhus har samtliga bostadsfasader bedömts ha en dämpning av minst 30 db för järnvägsbuller. Ekvivalenta ljudnivåer vid fasad För utbyggnadsalternativet beräknas två bostadshus få ekvivalenta ljudnivåer över 60 db(a); Skruv 36:1 och Skruv 8:1. Inget bostadshus beräknas få ekvivalenta ljudnivåer över 65 db(a), motsvarande högsta acceptabla värde för utbyggnadsalternativet. Maximala ljudnivåer vid fasad För utbyggnadsalternativet beräknas 32 bostadshus få maximala ljudnivåer över 75 db(a) vid fasad vilket enligt antagandet om en fasaddämpning på 30 db(a) innebär ett överskridande av riktvärde inomhus. Av dessa 32 bostadshus beräknas 16 hus få ekvivalenta ljudnivåer över 80 db(a), vilket motsvarar högsta acceptabla värde inomhus på 50 db(a) för utbyggnadsalternativet. Antalet fasader som får ett överskridande av maximala ljudnivåer vid fasad minskar i utbyggnadsalternativet i förhållande till nuvarande situation, vilket beror på att de passagerartåg som i passerar Skruv i 145 km/h dominerar den maximala ljudnivån i nuläget. När dessa i framtiden ersätts med ett tystare X50-X54 så kommer de maximala ljudnivåerna istället att domineras av godstågen. Trafiken är så begränsad att ett överskridande enligt trafikprognosen kommer leda till färre än fem störningstillfällen per natt. Ekvivalenta ljudnivåer vid uteplats För utbyggnadsalternativet beräknas tre uteplatser få ekvivalenta ljudnivåer över 55 db(a); vid Skruv 38:6, Skruv 38:5 och Skruv 25:1. I nuläget och för 0-alternativet har två uteplatser ekvivalenta ljudnivåer över 55 db(a); Skruv 38:6 och Skruv 25:1. (Utskriven )

46 20 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Maximala ljudnivåer vid uteplats För utbyggnadsalternativet beräknas 43 uteplatser få maximala ljudnivåer över 70 db(a), i jämförelse med nuläget, där 46 uteplatser beräknas ha maximala ljudnivåer över 70 db(a). Antalet uteplatser som får ett överskridande minskar i utbyggnadsalternativet, vilket beror på att passagerartåg som i passerar Skruv i 145 km/h dominerar den maximala ljudnivån i nuläget. När det i framtiden ersätts med ett tystare X50-X54 så kommer de maximala ljudnivåerna istället att domineras av godstågen. Trafiken är så begränsad att överskridandet i genomsnitt sker färre än fyra gånger per timme dag- och kvällstid och som högst fem gånger per timme för en maxtimme. Maximala ljudnivåer vid undervisningslokaler Björkskolan i Skruv ligger med fasad som närmast ca 90 meter från spårmitt. För bedömning av maximal ljudnivå inomhus har fasaden uppskattats ha en dämpning av minst 30 db för järnvägsbuller. Beräknad maximal ljudnivå vid mest exponerad fasad för utbyggnadsalternativet är 78 db(a) vilken medför en maximal inomhusnivå på 48 db(a). Den maximala ljudnivån överskrider därmed riktvärdet 45 db(a) under lektionstid men inte det högsta acceptabla värdet 50 db(a). Enligt Trafikverkets riktlinjer ska inga skyddsåtgärder i normalfallet behöva vidtas om man ligger under maximalnivån 50 db(a). Maximala ljudnivåer vid arbetslokaler För bedömning av maximal ljudnivå inomhus har samtliga fasader bedömts ha en dämpning av minst 30 db för järnvägsbuller. För arbetslokaler krävs därmed en maximal ljudnivå på 90 db(a) vid fasad för att riktvärdet ska överskridas, vilket normalt sker på ca meters avstånd från spår. Inga arbetslokaler för tyst verksamhet finns inom detta avstånd från spårmitt. (Utskriven )

47 21 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Åtgärdsalternativ Alternativ för bullerbegränsande åtgärder är normalt vallar, skärmar samt fasadåtgärder. För att åtgärda för höga ljudnivåer inomhus krävs ofta fasadåtgärder i bostadsbyggnader nära järnvägen. Vanligen räcker det med en komplettering eller byte av fönster för att uppnå godtagbart resultat. I vissa fall kan även byggnadens ventilation behöva ses över. Om husen inom en överskådlig framtid ska bli föremål för en omfattande ombyggnation eller renovering bör bullerskyddsåtgärder skjutas på framtiden. Vid val av bullerskyddsåtgärder är det viktigt att kontrollera att de är tekniskt möjliga att utföra på den tänkta platsen, en felbedömning kan få till följd att bullerskyddet inte kan utföras enligt fastställd plan och att redovisade bullernivåer i planen inte kan nås. Vid åtgärder på fasad eller uteplats är det utan detaljerad inventering och besiktning av hus inte möjligt att beräkna vilken effekt bullerskyddsåtgärder har eftersom förutsättningar varierar mellan olika fastigheter. För dimensionering av åtgärder vid bostadsfastigheterna behöver dessa inventeras med avseende på användning, planlösning, skick, konstruktion och samtliga trafikslag tas i beaktande för att tydliggöra vilka åtgärder som kan vara rimliga. Effekten av en åtgärd kan bedömas först efter att byggnaderna inventerats. När åtgärder är aktuella är det därför bara rimligt att ange om riktvärdena bedöms innehållas eller inte. Inför att åtgärder vidtas bör samtliga berörda bostadsfastigheter inventeras för att bedöma hur åtgärderna ska vidtas. Enfamiljsbostäder, som är vanligast i utredningsområdet, har oftast tillgång till tomt med anlagd uteplats. Vid projektering måste hänsyn tas till bland annat geotekniska förutsättningar, angränsande byggnader/stationer, kontaktledningar, markägarförhållanden, fasader och fönsters befintliga skick samt förekomsten av ventiler. Ekvivalenta ljudnivåer De ekvivalenta ljudnivåerna överskrider riktvärden vid 2 bostadshus och 3 uteplatser. Vid fasader Skruv 36:1 och Skruv 8:1 samt för uteplatserna vid Skruv 38:6, Skruv 38:5 och Skruv 25:1. Spårskärmar är lönsamma först när de skyddar ett större antal bostäder, i detta fall där det berör två enfamiljsbostäder som inte ligger samlat bedöms skärmåtgärd inte som ekonomiskt rimlig. Fasadnära åtgärder rekommenderas utredas, vilket om de genomförs vanligen leder till fönster och/eller ventilåtgärd. Uteplatser detaljstuderas för att se om det finns alternativa uteplatser att tillgå eller om det går att anordna lokal skärmning. Maximala ljudnivåer Riktvärden för maximala ljudnivåer överskrids både för ett flertal bostadsfasader och för uteplatser men vid färre tillfällen än vad som krävs för övervägande av åtgärd. Inga åtgärder föreslås. (Utskriven )

48 22 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM Uppskattade åtgärdskostnader Uppskattade kostnader blir med schablonkostnader på :- per hus för fönsteråtgärder och :- per uteplats totalt ca :-. Samhällsekonomisk analys kan användas för ytterligare bedömning av rimligheten av åtgärder. (Utskriven )

49 23 (23) FILNAMN INNEHÅLL DATUM LEVERANS/ÄNDRINGS PM BILAGOR Bilaga 1 Bilaga 2 Bilaga 3 Resultattabell, utbyggnadsalternativet Ekvivalenta ljudnivåer för markplanet, utbyggnadsalternativet Maximala ljudnivåer för markplanet, utbyggnadsalternativet (Utskriven )

50 Tågtrafikbullerutredning Bilaga 1 Driftplats Skruv Nytt mötesspår Fastighet Före järnvägsåtgärd (nuläge) Utan järnvägsåtgärd (nollalternativ år 2030) Efter järnvägsåtgärd (prognosåret 2030) Föreslagen bullerskyddsåtgärd Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan utomhus utomhus utomhus utomhus utomhus inomhus utomhus inomhus ekv. max. Skruv 1: Skruv 1: Ingen, < 5 störningar/timme resp. natt Skruv 1: Skruv 1:25 (obebott) Skruv 1: Skruv 1: Ingen, < 5 störningar/timme resp. natt Skruv 1: Skruv 1: Skruv 1: Ingen, < 5 störningar/timme resp. natt Skruv 1: Ingen, < 5 störningar/timme resp. natt Skruv 1: Ingen, < 5 störningar/timme resp. natt Skruv 1: Ingen, färre än 5 störningar/natt Skruv 1: Ingen, färre än 5 störningar/timme Skruv 1: Skruv 1: Ingen, färre än 5 störningar/timme Skruv 1: Skruv 1: Skruv 1: Skruv 1: Skruv 1: Skruv 1: Skruv 10: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12:28 (obebott) Skruv 12: Skruv 12: Skruv 12: Uteplats Uppdragsnummer: Sida 1 av 4 Datum:

51 Tågtrafikbullerutredning Bilaga 1 Driftplats Skruv Nytt mötesspår Fastighet Före järnvägsåtgärd (nuläge) Utan järnvägsåtgärd (nollalternativ år 2030) Efter järnvägsåtgärd (prognosåret 2030) Föreslagen bullerskyddsåtgärd Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan utomhus utomhus utomhus utomhus utomhus inomhus utomhus inomhus ekv. max. Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 12: Skruv 15: Ingen, färre än 5 störningar/timme Skruv 15: Skruv 15: Skruv 15: Skruv 17:1 (obebott) Ingen, < 5 störningar/timme resp. natt Skruv 18: Ingen, < 5 störningar/timme resp. natt Skruv 18:6 (fritidsgård) Ingen, färre än 5 störningar/natt Skruv 19: Ingen, < 5 störningar/timme resp. natt Skruv 19: Ingen, < 5 störningar/timme resp. natt Skruv 19: Ingen, < 5 störningar/timme resp. natt Skruv 19: Ingen, färre än 5 störningar/timme Skruv 2: Skruv 2: Ingen, färre än 5 störningar/timme Skruv 2:29 (bost. vån 2) Ingen, < 5 störningar/timme resp. natt Skruv 2: Skruv 2: Skruv 2: Skruv 2: Skruv 2: Ingen, färre än 5 störningar/timme Skruv 2: Ingen, färre än 5 störningar/timme Skruv 2: Ingen, < 5 störningar/timme resp. natt Skruv 2: Ingen, färre än 5 störningar/natt Skruv 2: Uteplats Uppdragsnummer: Sida 2 av 4 Datum:

52 Tågtrafikbullerutredning Bilaga 1 Driftplats Skruv Nytt mötesspår Fastighet Före järnvägsåtgärd (nuläge) Utan järnvägsåtgärd (nollalternativ år 2030) Efter järnvägsåtgärd (prognosåret 2030) Föreslagen bullerskyddsåtgärd Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan utomhus utomhus utomhus utomhus utomhus inomhus utomhus inomhus ekv. max. Skruv 2: Ingen, färre än 5 störningar/timme Skruv 2: Ingen, < 5 störningar/timme resp. natt Skruv 2: Ingen, < 5 störningar/timme resp. natt Skruv 20: Ingen, färre än 5 störningar/timme Skruv 20: Ingen, färre än 5 störningar/timme Skruv 20: Skruv 20: Skruv 20: Skruv 20: Skruv 20: Skruv 20: Skruv 21: Skruv 21: Skruv 22: Skruv 23: Ingen, färre än 5 störningar/timme Skruv 23: Skruv 23: Skruv 24: Ingen, färre än 5 störningar/natt Skruv 25: Utred uteplatsåtgärd Skruv 25: Ingen, < 5 störningar/timme resp. natt Skruv 26: Ingen, < 5 störningar/timme resp. natt Skruv 27: Ingen, färre än 5 störningar/natt Skruv 28: Skruv 28: Skruv 29: Skruv 31: Skruv 35: Skruv 35: Skruv 35: Ingen, färre än 5 störningar/timme Skruv 36: Utred fönster/ventilåtgärd Skruv 36: Ingen, färre än 5 störningar/natt Skruv 36: Skruv 36: Uteplats Uppdragsnummer: Sida 3 av 4 Datum:

53 Tågtrafikbullerutredning Bilaga 1 Driftplats Skruv Nytt mötesspår Fastighet Före järnvägsåtgärd (nuläge) Utan järnvägsåtgärd (nollalternativ år 2030) Efter järnvägsåtgärd (prognosåret 2030) Föreslagen bullerskyddsåtgärd Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan Högsta ekvivalenta ljudnivå oavsett våningsplan Högsta maximala ljudnivå oavsett våningsplan utomhus utomhus utomhus utomhus utomhus inomhus utomhus inomhus ekv. max. Skruv 37: Ingen, färre än 5 störningar/timme Skruv 37: Ingen, < 5 störningar/timme resp. natt Skruv 37: Ingen, < 5 störningar/timme resp. natt Skruv 38: Ingen, < 5 störningar/timme resp. natt Skruv 38: Ingen, < 5 störningar/timme resp. natt Skruv 38: Utred uteplatsåtgärd Skruv 38: Utred uteplatsåtgärd Skruv 39: Skruv 39: Skruv 39: Skruv 39: Skruv 39: Skruv 39: Skruv 53: Skruv 8: Utred fönster/ventilåtgärd Uteplats Uppdragsnummer: Sida 4 av 4 Datum:

54 Bilaga 2 Projekt: Driftplats Skruv Utredningsalternativ: Utbyggnadsalternativ med nytt mötesspår i Skruv. Beräkningsfall: Ekvivalenta ljudnivåer 1.5m över mark. Datum: Förklaring: Färgskala: Väg Järnväg Byggnad < 40 db(a) db(a) db(a) db(a) db(a) db(a) > 65 db(a)

55 Projekt: Driftplats Skruv Utredningsalternativ: Utbyggnadsalternativ med nytt mötesspår i Skruv. Beräkningsfall: Maximala ljudnivåer 1.5m över mark. Datum: Förklaring: Färgskala: Väg Järnväg Byggnad < 55 db(a) db(a) db(a) db(a) db(a) db(a) > 80 db(a)

56 MÖTESSTATION SKRUV Vibrationsutredning Rapport Upprättad av: Johan Scheuer Granskad av: Olle Goffe Godkänd av: Johan Scheuer

57 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd MÖTESSTATION SKRUV Vibrationsutredning KUND Trafikverket Rade Mladenovic KONSULT WSP Environmental Box Göteborg Besök: Ullevigatan 19 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER Johan Scheuer, (10)

58 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd INNEHÅLL SAMMANFATTNING 4 UPPDRAG OCH FÖRUTSÄTTNINGAR 4 RIKTVÄRDE FÖR KOMFORTVIBRATIONER 5 VIBRATIONER I MARK OCH BYGGNADER 5 Vibrationernas alstring och spridning 5 Upplevelse av komfortvibrationer 5 Påverkan på byggnader 5 MÄTNINGAR 6 Mätningar i september, Järnvägsgatan 9 6 Mätningar i december 6 Utvärdering 7 Resultat 7 SLUTSATS OCH REKOMMENDATIONER 9 3 (10)

59 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd SAMMANFATTNING En vibrationsutredning har gjorts för den planerade mötesstationen i Skruv. Syftet har varit att bedöma om det finns risk att komfortvibrationsnivåerna från det planerade mötesspåret ger upphov till nivåer överstigande riktvärdet för komfortvibrationsnivå vid väsentlig ombyggnad, 0,4 mm/s nattetid kl Vibrationsmätningar har utförts i två perioder: Komfortmätning på Järnvägsgatan 9 mellan september 2015 samt en spårnära mätpunkt för detektion av tågpassager Vibrationsmätning i grundmur för de sju närmaste bostadshusen (förutom Järnvägsgatan 9) längs den planerade sträckningen, samt en spårnära mätpunkt för detektion av tågpassager, mellan december För Järnvägsgatan 9 var det högsta registrerade komfortvärdet vid tågpassage 0,16 mm/s komfortvägd RMS Slow. För mätningarna i december var det högsta registrerade värdet i grundmur på grund av tågtrafik 0,13 mm/s ovägt peak Hz. De registrerade vibrationsnivåerna vid mätningarna i december indikerar att riktvärde för komfortvibration inte riskerar att överskridas för de undersökta husen. Eftersom det finns torv i marken där den västra växeln kommer att ligga förs ett resonemang kring lämpliga åtgärder för att undvika komfortstörningar för Järnvägsgatan 9 och 7, som ligger mitt för växeln. Rekommendationen är att lägga ett 300 mm förstärkningslager under de nya spåren minst längs sträckan km till UPPDRAG OCH FÖRUTSÄTTNINGAR Trafikverket skall anlägga ett mötesspår på norra sidan av det befintliga spåret genom Skruv i Lessebo kommun. Det finns bostäder längs den planerade sträckningen. Marken i främst den västra delen av det planerade spåret består delvis av torv, vilket potentiellt kan leda till problem med komfortvibrationer. WSP har fått i uppdrag att utföra en vibrationsutredning för utbyggnaden. Utredningen har genomförts genom vibrationsmätning i närliggande byggnader i två perioder samt genom att studera de geotekniska förutsättningarna och den planerade förändringen i spårgeometri och trafik. Utredningens syfte är att utröna om det finns risk att komfortvibrationer efter anläggningen av mötesspåret kommer att överskrida riktvärde och/eller begränsningsvärde. 4 (10)

60 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd RIKTVÄRDE FÖR KOMFORTVIBRATIONER Projektet innebär en väsentlig ombyggnad av anläggningen. Enligt Trafikverkets riktlinje TDOK 2014:1021 gäller därmed att riktvärde för komfortvibrationer i bostäder och vårdlokaler är max 0,4 mm/s vägd RMS kl Värdet får överskridas högst 5 ggr per trafikårsmedelnatt. Vidare får komfortvibrationsnivåer inte överskrida 0,7 mm/s. VIBRATIONER I MARK OCH BYGGNADER Vibrationernas alstring och spridning Vibrationer fortplantas som energivågor i mark. När det gäller det planerade mötesspåret är följande faktorer viktiga för storleken på den förväntade vibrationsnivån: Avstånd mellan spår och byggnad Hastighet; högre hastighet leder normalt till större vibrationsnivåer Den ofjädrade massan för fordonet. En större massa som ligger under fjädringen på fordonet leder till större vibrationskrafter. För låga frekvenser under ca 10 Hz spelar hela axellasten roll. Hjulens ytjämnhet. Jämnare hjul leder till lägre vibrationskrafter. Rälernas jämnhet. En jämnare yta med liten variation i höjdled leder till lägre vibrationskrafter. Geotekniska parametrar såsom jordlagersammansättning, djupet till berggrund, vattenmättnadsgrad, tjälförekomst Byggnadskonstruktion och grundläggning Upplevelse av komfortvibrationer Vibrationer inne i en byggnad kan upplevas av människorna i byggnaden och påverka dem på många sätt: livskvaliteten kan minska liksom arbetskapaciteten. Dessa effekter beskrivs i standarden ISO och SS Trafikvibrationer kan sägas ge följande reaktioner (i storleksordning): Irritation Komfortsänkning (insomningsproblem eller väckningsrisk) Påverkan på hälsan (b.la. förhöjt blodtryck) Påverkan på byggnader Mycket höga nivåer av markvibrationer eller ett stort antal händelser kan i vissa fall öka risken för byggnadsskador, antingen genom direkt spännings- och töjningsökning i byggnadsdelarna eller indirekt genom accelererad sättning i kohesionssvaga jordarter. Byggnader tål normalt sett vibrationsnivåer som är högre än de nivåer som orsakar komfortstörning för människor. Vissa byggnadsmaterial är dock känsligare än andra, t.ex. så uppstår kosmetiska skador på putsade fasader vid lägre vibrationsnivåer än på träfasader. De vibrationsnivåer som har uppmätts och predikteras för mötesspåret i Skruv ligger dock långt under de nivåer som bör kunna ge upphov till byggnadsskador. 5 (10)

61 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd MÄTNINGAR Tabell 1 Mätinstrument. Alla instrument och givare har giltig kalibrering. Mätpunkt Typ Serienr, instrument Serinr, givare Järnvägsgatan 9 Sigicom Infra Master 975 V / V Spårnära september Ava Trace Spårnära december Ava Trace Östra Infarten 6 Ava Trace Östra Infarten 10 Ava Trace Bäckaslöv och Nyvägen 3 Ava Trace Järnvägsgatan 1, 3, 5 Ava Trace Mätningar i september, Järnvägsgatan 9 Mätutrustningen monterades av Jonas Wetterberg från WSP Akustik den 15/ och togs ned den 22/9. Även en vibrationsmätare intill spår monterades. Treriktningsgivaren i Järnvägsgatan 9 placerades på golv i gästrum nära västra fasaden, 2:a våning. Rummet användes inte under mätperioden. Mätning och utvärdering har genomförts i enlighet med anvisningarna i SS , Mätning och riktvärden för bedömning av komfort i byggnader. Mätningar i december Mätutrustningen monterades av John Idh Nordberg den 16/12 och togs ned den 23/12. Mätpunkterna var i grundmuren till sju bostäder längs sträckan enligt Figur 1 nedan. Givarna skruvades fast i grundmur. En spårnära mätpunkt för detektion av tågpassager placerades strax öster om plankorsningen vid Östra Infarten, ca 7 m från spår. Givaren sattes på markspett som drevs ned ca 50 cm i jorden. Instrumenten registrerade det högsta värdet med peak-detektion i frekvensområdet Hz, mm/s 6 (10)

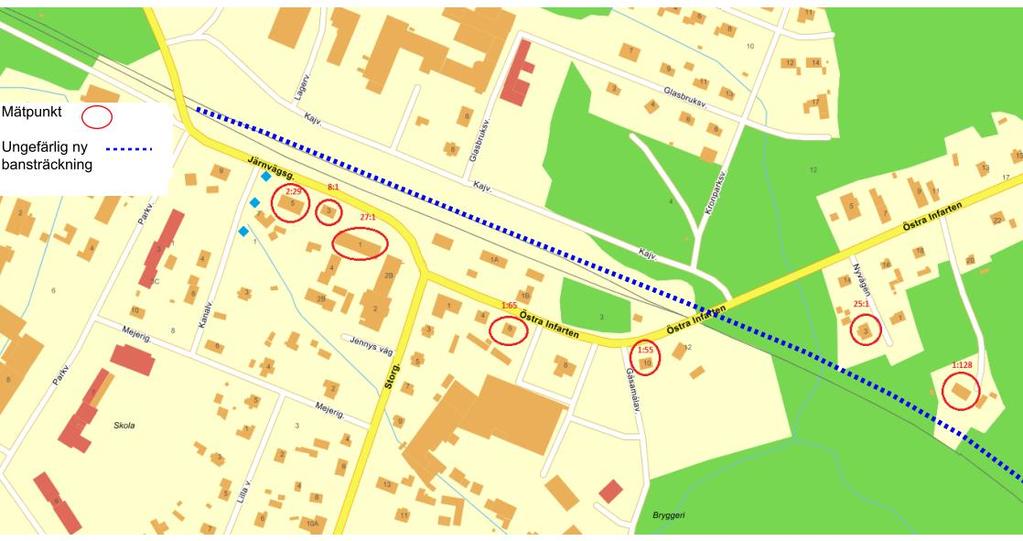

62 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd Figur 1 Mätplan för mätning i grundmur Utvärdering Det högsta registrerade värdet för varje 20-minutersperiod sparades, samt att 40 sekunders tidssignal spelades in om ett värde i grundmur översteg 0,05 mm/s. Tidpunkten för tågpassager bestämdes genom utvärdering av signalerna från den spårnära givaren, och mätvärden som stämde överens med tidpunkter för tågpassager filtrerades ut för vidare analys av tidssignalens utseende och dominerande frekvens, där sådan gick att bestämma. Resultat Tågpassager gav som mest upphov till 0,16 mm/s komfortvägd RMS i september, Järnvägsgatan 9 0,13 mm/s peak i grundmur, december. Dominerande frekvens var inte möjlig att utvärdera på grund av att värdena i grundmur var mycket låga. 7 (10)

63 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd Mätpunkt Järnvägsgatan 9 Järnvägsgatan 1 Järnvägsgatan 3 Järnvägsgatan 5 Östra Infarten 6 Östra Infarten 10 Bäckaslöv Nyvägen 3 Tabell 2 Mätresultat, högsta registrerade vibrationsnivå orsakad av tågpassage Fastighetsbeteckning Lessebo Skruv 36:1 Lessebo Skruv 27:1 Lessebo Skruv 8:1 Lessebo Skruv 2:29 Lessebo Skruv 1:65 Lessebo Skruv 1:55 Lessebo Skruv 1:128 Lessebo Skruv 25:8 Mätvärde mm/s peak Hz Mätvärde mm/s komfortvägd RMS Slow 1-80 Hz Datum/tidpunkt 0,16 19 Sep kl 04:17 0,07 16 dec kl 21:41 0,11 16 dec kl 21:41 0,08 16 dec kl 21:41 < 0,05-0,13 16 dec kl 19:33 0,10 22 dec kl 09:19 0,06 17 dec kl 09:22 Komfortvibrationer vid västra växeln Det förekommer torv i området mellan den västra växeln och Järnvägsgatan 9 och 7. Växeln och kurvradierna till stickspåret kommer att innebära nya vibrationskällor. De uppmätta komfortvibrationsnivåerna är låga, 0,16 mm/s för dagens situation, men det kan inte helt uteslutas att vibrationsnivåerna efter anläggning av mötesspåret kan komma att öka och t o m utgöra problem, eftersom torv är ett markmaterial som kan överföra komfortvibrationer. Torvlagrets mäktighet i provtagningspunkterna är ca 2-3 meter. Vi bedömer sannolikheten att vibrationsproblem skall uppstå som låg, men rekommenderar ändå att en förstärkning med 300 mm på bärlagret genomförs för sträckan till för att förebygga vibrationsproblem. Beräkning av komfortnivåer från mätningen i december Utgående från data i grundmur kan komfortvibrationsnivåer i bjälklag uppskattas med hjälp av förstärkningsfaktorer. Tomas Odenbrant har publicerat Vibrationer och stomljud frän vägtrafik och spårvagnstrafik, där han anger förstärkningsfaktorer för grundläggnings- och konstruktionstyper som kan användas för att konvertera uppmätta markvibrationsnivåer till komfortvibrationsnivåer i byggnad. 8 (10)

64 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd Förstärkningsfaktorn mellan uppmätt vibrationshastighet i grundmur och förväntad vibrationsnivå på bjälklag förväntas ligga i intervallet 1-6 ggr, där de högre förstärkningsfaktorerna avser hus med veka träbjälklag. De uppmätta nivåerna är mycket låga. Det finns inget givet samband mellan mätstorheterna peak Hz och komfortvägt RMS Slow. Lite generaliserande kan man säga att om frekvensinnehållet är högt, eller om de högsta nivåerna är kortvariga, är komfortnivåerna i regel avsevärt lägre än peak-nivåerna. Är däremot frekvensinnehållet lågt (< ca 20 Hz) eller om höga nivåer pågår under flera sekunder i sträck, kan komfortvärden av samma storlekstal som peak-värden förekomma. Figur 2 Tidssignalen för den högsta uppmätta nivån vid tågpassage, december I Figur 2 syns att det är ett mycket kort tidsförlopp för den högsta nivån, dvs att med tidsvägning RMS Slow (1 sekund) skulle en avsevärt lägre nivå erhållas, sannolikt under 0,04 mm/s. Vi har inte inventerat byggnadskonstruktionerna, så vi kan inte uttala oss om vilken förstärkningsfaktor som är rimlig att anta. Dock kan vi konstatera att nivåerna i grundmur är så låga att komfortvärdet beräknas hamna under 0,4 mm/s med god marginal för samtliga hus för den uppmätta trafikeringen. SLUTSATS OCH REKOMMENDATIONER Vi drar slutsatsen att värdena i grundmur var så låga att komfortvibrationsnivåerna bedöms hamna långt under riktvärdet 0,4 mm/s för alla bostäder som ingick i mätningarna i december. Det planerade mötesspåret kommer med all sannolikhet att ha ett bättre skick avseende grundläggning och jämnhet än det befintliga spåret har, varför ökade vibrationsnivåer på södra sidan av spåret inte är sannolika. 9 (10)

65 \\ser01col1se\common Projects\5648\ \3_Dokument\50_vibrationer\TR Vibrationsutredning docx Mall: Rapport Advanced 2010.dot ver 1.0 Uppdragsnr: Daterad: Reviderad: Handläggare: Johan Scheuer Mötesstation Skruv Vibrationsutredning Status: fastställd För Bäckaslöv och Nyvägen 3, som kommer att få mötesspåret närmare än den befintliga järnvägen, kan vibrationsnivåerna öka marginellt på grund av mötesspåret. Nivåerna bedöms ändå hamna under känseltröskeln enligt ISO För att förebygga vibrationsproblem vid den västra växeln föreslås att bärlagret förstärks med 300 mm längs sträckan till (10)

66 \\ser01col1se\common Projects\5648\ \3_Dokument\36_PM_Rapport\99_MKB\Risk urspårning farligt gods\arbetsversioner\pm riskbedömning Skruv docx Mall: Memo.dot ver (5) PM ÖVERGRIPANDE RISKBEDÖMNING URSPÅRNING OCH FARLIGT GODS UNDERLAG TILL MILJÖKONSEKVENSBESKRIVNING, MÖTESSTATION I SKRUV. Bakgrund och syfte Den enkelspåriga järnvägen mellan Alvesta och Kalmar är en del av Kust till kustbanan som sträcker sig från Göteborg på västkusten till Kalmar och Karlskrona på östkusten, med en förgreningspunkt i Emmaboda. Järnvägen trafikeras av både gods- och persontåg och är tidvis hårt belastad, vilket bland annat medför att det är svårt att erbjuda attraktiva tidtabeller 1. Skruv är en tätort med cirka 500 invånare i Lessebo kommun i Kronobergs län. En ny mötesstation i Skruv är en av flera åtgärder som kommer öka järnvägens kapacitet och möjliggöra en ökad turtäthet och en robustare tågtrafik vilken är mindre känslig för störningar. Denna övergripande riskbedömning upprättas i samband med järnvägsplan och tillhörande MKB för projektet. Syftet med riskbedömningen är att genomföra en riskinventering avseende urspårning och farligt gods, samt att baserat på WSP:s tidigare erfarenheter från liknande projekt övergripande bedöma riskpåverkan på området kring järnvägen. Handlingen är upprättad av Jessica Fälth och är interngranskad av Fredrik Larsson. Utredningsalternativet Sträckan förbi Skruv trafikeras av Öresundståg, Kust- till kusttåg och godståg. Högsta tillåtna hastighet på Kust till kustbanan är 200 km/h men på grund av kurvor med snäva radier och ett antal kvarvarande plankorsningar har större delen av banan en lägre hastighet. I praktiken är högsta hastigheten för persontåg vilka passerar mötesstationen utan att stanna eller mötas 145 km/h. Godstågen håller en lägre hastighet, cirka 100 km/h. Det föreslås att befintlig enkelspårig järnväg kompletteras med ett cirka 1 km långt parallellt mötesspår på den norra sidan om befintligt spår. Mötesspåret kopplas samman med huvudspåret med växlar i båda ändar. Riskpåverkan vid urspårning och transport av farligt gods Järnväg är ett relativt säkert transportmedel och allvarliga olyckor är ovanliga. Det finns dock en risk för urspårning till följd av exempelvis hinder på spåren, solkurvor, rälsbrott, spårlägesfel, trasiga växlar, hög hastighet i förhållande till kurvor och spårstandard eller vagnfel. Vid urspårning finns en risk för att tåget träffar och skadar människor och byggnader i omgivningen, oberoende på om det rör sig om ett godståg eller persontåg. Huruvida personer i omgivningen skadas eller ej beror på hur långt ifrån rälsen en vagn hamnar efter urspårning. Risken för mekanisk påverkan av urspårande tåg begränsas till området närmast banan cirka vilket är det avstånd som urspårade vagnar i de flesta 1 Bakgrundstext från Förstudie Alvesta-Växjö-Kalmar ökad kapacitet, slutrapport, upprättad av Trafikverket

67 \\ser01col1se\common Projects\5648\ \3_Dokument\36_PM_Rapport\99_MKB\Risk urspårning farligt gods\arbetsversioner\pm riskbedömning Skruv docx Mall: Memo.dot ver (5) fall hamnar inom, se Figur 1 2. Endast cirka 0,5% av urspårande tåg hamnar längre ifrån spåren än detta avstånd. Figur 1 Urspårningsolycka på järnväg. Hur långt tåget hamnar från rälsen efter en urspårning beror bland annat på omgivningens topografi. Hastigheten påverkar inte detta i så stor utsträckning eftersom rörelsekraften är riktad i tågets färdriktning. På den aktuella järnvägssträckan transporteras farligt gods. Farligt gods är ett samlingsbegrepp för farliga ämnen och produkter som har sådana egenskaper att de kan skada människor, miljö och egendom om det inte hanteras rätt under transport. Farligt gods delas in i nio olika klasser enligt de så kallade RID-S-systemen som baseras på den dominerande risken som finns med att transportera ett visst ämne eller produkt. I Tabell 1 nedan redovisas klassindelningen av farligt gods och en beskrivning av vilka konsekvenser som kan uppstå vid olycka på järnvägen. Tabell 1. Konsekvensavstånd vid olycka med farligt gods. RID-S Klass Kategori Beskrivning Konsekvenser 1 Explosiva ämnen och föremål Sprängämnen, tändmedel, ammunition, etc. 2 Gaser Inerta gaser (kväve, argon etc.) oxiderande gaser (syre, ozon, etc.), brandfarliga gaser (acetylen, gasol etc.) och giftiga gaser (klor, svaveldioxid etc.). 3 Brandfarliga vätskor Bensin och diesel (majoriteten av klass 3) transporteras i tankar rymmandes Tryckpåverkan och brännskador. Stor mängd massexplosiva ämnen ger skadeområde med uppemot 250 m radie (orsakat av tryckvåg). Personer kan omkomma båda inomhus och utomhus. Övriga explosiva ämnen och mindre mängder massexplosiva ämnen ger enbart lokala konsekvensområden. Splitter och annat kan vid stora explosioner ge skadeområden med uppemot 700 m radie 3. Förgiftning, brännskador och i vissa fall tryckpåverkan till följd av giftigt gasmoln, jetflamma, brinnande gasmoln eller BLEVE. Konsekvensområden över 100-tals m. Omkomna både inomhus och utomhus. Brännskador och rökskador till följd av pölbrand, strålningseffekt eller giftig rök. Konsekvensområden vanligtvis inte större än 40 m för brännskador. Rök kan spridas 2 Riskhänsyn vid ny bebyggelse intill vägar och järnvägar med transporter av farligt gods samt bensinstationer, rapport 2000:1, Länsstyrelsen i Stockholms Län, Förvaring av explosiva varor, handbok, Statens Räddningsverk, 2006.

68 \\ser01col1se\common Projects\5648\ \3_Dokument\36_PM_Rapport\99_MKB\Risk urspårning farligt gods\arbetsversioner\pm riskbedömning Skruv docx Mall: Memo.dot ver (5) 4 Brandfarliga fasta ämnen 5 Oxiderande ämnen, organiska peroxider 6 Giftiga och smittförande ämnen 7 Radioaktiva ämnen 8 Frätande ämnen 9 Övriga farliga ämnen och föremål upp till 50 ton. Kiseljärn (metallpulver) karbid och vit fosfor. Natriumklorat, väteperoxider och kaliumklorat. Arsenik-, bly- och kvicksilversalter, bekämpningsmedel, etc. Medicinska preparat. vanligtvis små mängder. Saltsyra, svavelsyra, salpetersyra, natrium- och kaliumhydroxid (lut). Transporteras ofta som bulkvara. Gödningsämnen, asbest, magnetiska material etc. över betydligt större område. Bildandet av vätskepöl beror på vägutformning, underlagsmaterial och diken etc. Brand, strålning, giftig rök. Konsekvenserna vanligtvis begränsade till närområdet kring olyckan. Tryckpåverkan och brännskador. Självantändning, explosionsartade brandförlopp om väteperoxidslösningar med koncentrationer > 60 % eller organiska peroxider kommer i kontakt med brännbart, organiskt material. Konsekvensområden för tryckvågor uppemot 150 m. Giftigt utsläpp. Konsekvenserna vanligtvis begränsade till närområdet. Utsläpp radioaktivt ämne, kroniska effekter, mm. Konsekvenserna begränsas till närområdet. Utsläpp av frätande ämne. Dödliga konsekvenser begränsade till närområdet 4 (LC 50). Personskador kan uppkomma på längre avstånd (IDLH). Utsläpp. Konsekvenser begränsade till närområdet. Riskbilden för aktuell järnvägssträcka Enligt trafikprognos för den aktuella sträckan förväntas 65 tåg/vardagsmedeldygn år 2030, varav 5 stycken, d.v.s. cirka 8 %, är godståg 5. Andelen godståg som transporterar farligt gods är inte känd, och inte heller fördelningen mellan olika RID-S klasser 6. Statistiska centralbyrån genomförde år 2006 en kartläggning av farligt godstransporter i Sverige på uppdrag av Myndigheten för samhällsskydd och beredskap 7. Enligt nationell statistik över fördelningen mellan olika RID-S klasser från denna inventering utgör brandfarliga vätskor majoriteten av transporterat farligt gods på järnväg, se Figur 2. I kartläggningen från 2006 finns också information om transporterade mängder farligt gods på Kust till kustbanan och de RID-S klasser som förekommer är enligt denna undersökning klass 3 ( ton under september 2006) och klass 5.1 ( ton under september 2006). Det kan i Tabell 1 utläsas att RID-S klass 3, brandfarliga vätskor, kan ge upphov till ett konsekvensområde på cirka 40 meter vid en olycka. RID-S klass 5 kan ge upphov till explosioner med tryckpåverkan på cirka 150 meters avstånd. 4 Konsekvensanalys av olika olycksscenarier vid transport av farligt gods på väg och järnväg, VTI-rapport 387:4, Väg- och transportforskningsinstitutet, Uppgifter mottagna via från Tom Hedlund, WSP, Telefonsamtal med Lars Flod, Transportstyrelsen samt Anna Kryhl, Trafikverket, Kartläggning av farligt godstransporter, SCB på uppdrag av Räddningsverket, 2006.
