Miljörapport Gärstad väst (Kallerstad EcoCenter) LINKÖPING

Transkript

1 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) LINKÖPING

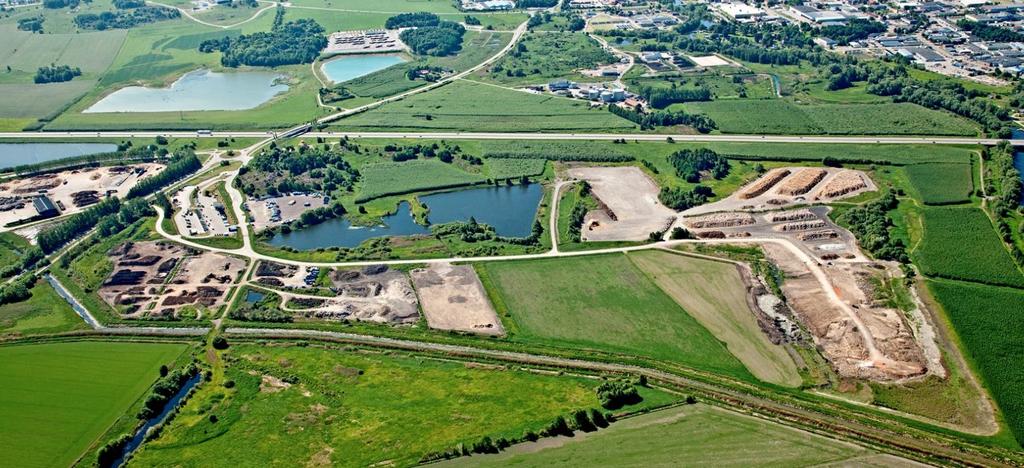

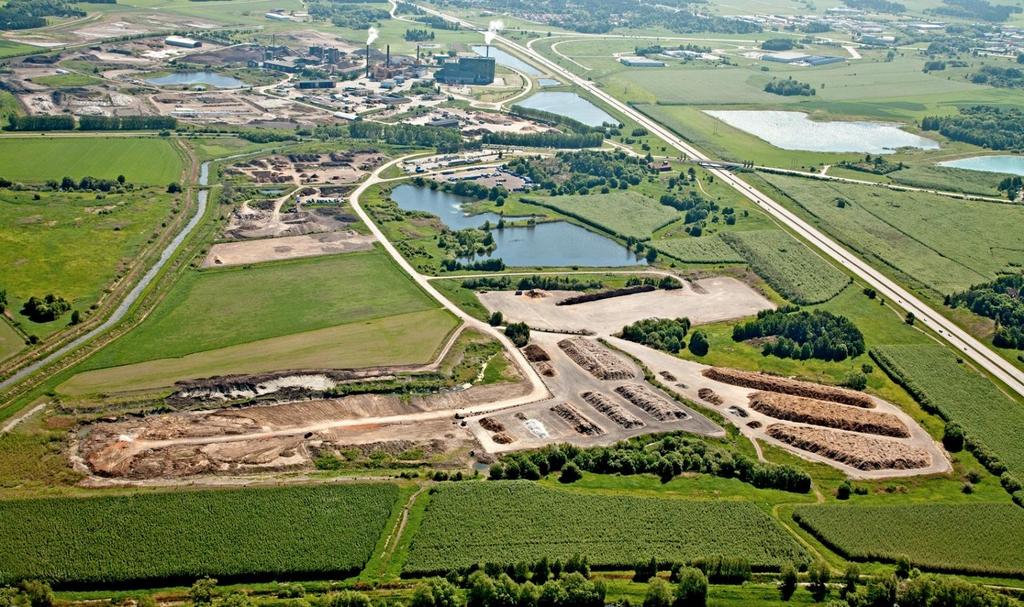

2 Miljörapport Gärstad väst (Kallerstad EcoCenter) 2013 Kallerstad EcoCenter från norr i maj 2013 Kallerstad EcoCenter från väster i maj 2013

3 MILJÖRAPPORT Grunddel För Ecocenter, Kallerstad 1:7( ) år: 2013 version: 1 UPPGIFTER OM VERKSAMHETSUTÖVAREN Verksamhetsutövare: Tekniska Verken i Linköping AB (publ) Organisationsnummer: UPPGIFTER OM VERKSAMHETEN Anlaggningsnummer: Anlaggningsnamn: Ecocenter, Kallerstad 1:7 Postnummer: Ort: Linköping Besöksadress för anl.: Ekängsvägen Fastighetsbeteckningar: Kallerstad 1:7 Kommun: Linköping Huvudbransch och kod: Förbehandling, sortering mm (90.70) Övriga branscher och koder: Förbehandling, sortering mm (90.100), Biologisk behandling (90.160), Mellanlagring av avfall (90.30) EPRTR huvudverksamhet: 5.(c) (Anläggningar för bortskaffande av icke-farligt avfall) EPRTR biverksamheter: Kod för farliga ämnen: Tillsynsmyndighet: Kommun Miljöledningssystem: ISO 14001:2004 Koordinater: x Länk till anläggningens hemsida: Preliminär rapport, ej inlämnad, utskriven: :43:18 Version:1 1 / 2

4 MILJÖRAPPORT Grunddel För Ecocenter, Kallerstad 1:7( ) år: 2013 version: 1 KONTAKTPERSON FÖR ANLÄGGNINGEN Förnamn: Magnus Efternamn: Hammar Telefonnummer: Telefaxnummer: E-postadress: magnus.hammar@tekniskaverken.se c/o: Energi Gatu-/boxadress: Box 1500 Postnummer: Postort: Linköping JURIDISKT ANSVARIG (ANSVARIG FÖR GODKÄNNANDE) AV MILJÖRAPPORT Förnamn: Jan Efternamn: Carlson Telefonnummer: Telefaxnummer: E-postadress: jan.carlson@tekniskaverken.se c/o: Energi Gatu-/boxadress: Box 1500 Postnummer: Postort: Linköping Preliminär rapport, ej inlämnad, utskriven: :43:18 Version:1 2 / 2

5 Miljörapport Gärstad väst (Kallerstad EcoCenter) för år 2013 Textdel 1. VERKSAMHETSBESKRIVNING ORGANISATION OCH ANSVARSFÖRDELNING 1 2. LOKALISERING BESKRIVNING AV VERKSAMHETERNA VERKSAMHETSSYSTEM RISKUNDERSÖKNINGAR MILJÖFÖRBÄTTRANDE ARBETE UTBILDNING AV PERSONALEN 2 3. GÄLLANDE BESLUT VILLKOR OCH KOMMENTARER HUR VILLKOREN UPPFYLLS 3 4. MILJÖBERÄTTELSE ÅR MILJÖPÅVERKAN MÄNGD BEHANDLAT OCH MELLANLAGRAT AVFALL BEAKTANDE AV MILJÖBALKENS HÄNSYNSREGLER BESIKTNINGAR DRIFTSTÖRNINGAR RESULTAT FRÅN UTFÖRDA MÄTNINGAR OCH UNDERSÖKNINGAR UTSLÄPP TILL VATTEN JORDPRODUKTER BULLER STENKOLSTJÄRA I ASFALT FARLIGT AVFALL UNDERSKRIFT 11 Bilagor 1. Översikt över verksamheter vid Gärstad väst (Kallerstad EcoCenter) 2. Analysresultat på vatten som släpps till recipient (provpunkt Kallerstad total) 3. Beslut och villkor Analyser av råjord till jordframställning 5. Analyser av framställda jordprodukter G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx i

6 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) 1. Verksamhetsbeskrivning 1.1. Organisation och ansvarsfördelning Tekniska verken i Linköping AB (publ) (nedan Tekniska verken) tog under 2008 över som tillståndshavare för EcoCenter från Stadspartner AB och ansvarar för samordningen av övergripande kontrollprogram, provtagningsprogram och miljörapportering. Respektive verksamhetsutövare ansvarar för sin verksamhet, egenkontroll av verksamheten, att rutiner finns etc. Delegering av miljöansvar finns hos respektive verksamhetsutövare. Området kallas också för Gärstad väst och både det och Kallerstad EcoCenter förekommer i texten. 2. Lokalisering Gärstad väst är beläget ca 4 km nordost om centrala Linköping, direkt väster om Gärstad avfallsanläggning. Omgivningen runt området används främst för industriändamål. I direkt anslutning till anläggningen bedriver Leca (Saint Gobain byggprodukter AB) periodvis lertäktverksamhet och österut ligger Gärstad avfallsanläggning och Gärstadverket. Söderut passerar motorvägen (E4) och ytterligare söderut ligger Linköpings yttre industriområden. Norrut börjar landsbygden med gårdar och omgivande åker- och skogsmark. Se flygbilder längst fram i rapporten. Närmaste bostadsfastighet ligger ca 500 meter norr om verksamhetsområdets gräns Beskrivning av verksamheterna Företag som bedriver verksamhet inom Kallerstad EcoCenter, på fastigheterna Kallerstad 1:5, 1:57, 1:6 och 1:7, är Tekniska verken, Svensk Biogas, IL recycling samt GDL (tidigare Östgötafrakt AB). Verksamheten vid Gärstad väst omfattar kompost/matjordstillverkning, krossning av asfalt och betong för återvinning, lagring av bio- och avfallsbränslen för energiutvinning vid Kraftvärmeverket samt en akutlagun för mellanlagring av slam från biogasanläggningen. Under 2013 har också, efter anmälan, bränsleberedning av ett PPT-bränsle (papper, plast, trä) ur verksamhetsavfall startats. I bilaga 1 visas en översikt över verksamheterna vid Kallerstad 1:5, 1:57, 1:6 och 1:7 enligt tillstånd, nuläge samt planerad verksamhet. Utöver verksamheter inom tillståndet har Leca ett täkttillstånd för brytning av lera på Kallerstad 1: Verksamhetssystem Hela Tekniska verken koncernen med dotterbolag är miljöcertifierade enligt ISO Division Energi inom Tekniska verken sedan 2010 också certifierade för kvalitet och arbetsmiljö enligt ISO 9001 resp OHSAS GDL och IL är certifierade enligt ISO och ISO Riskundersökningar Riskbedömningar görs regelbundet utifrån respektive verksamhetsutövares verksamhetssystem med avseende på kvalitet, miljö och arbetsmiljö. Riskbedömning genomfördes senast i februari 2013 och det framkom då att de mest betydande miljöriskerna är olje-/bränsleläckage och brand. Hanteringen av jordsorteringsverket och trafiken ansågs som de största arbetsmiljöriskerna. Ur kvalitetssynpunkt var det störst risk för fel i kommunikationen, brister i inköp och imageförlust om utsläpp skulle ske. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 1

7 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) IL och GDL genomför egna riskvärderingar för sina respektive verksamheter Miljöförbättrande arbete I enlighet med vårt certifierade verksamhetssystem pågår kontinuerligt arbetet med att kontrollera risker och rutiner med mål att minska vår miljöpåverkan. Rutiner för avvikelsehantering ingår i verksamhetssystemet. Anmälda avvikelser följs upp och åtgärdas på ett ur miljösynpunkt fördelaktigt sätt. Rapporterad avvikelse under 2013; en pyroteknisk pjäs (bengalisk eld) krossades i IL:s anläggning och en mindre eld uppstod. Materialet förflyttades och släcktes med brandsläckare och kvävdes med skopan på lastmaskinen. Inga övriga skador eller spridning uppstod Utbildning av personalen Enligt rutin i verksamhetssystemet har samtliga i personalen som jobbar på området genomgått Miljökurs (grundläggande miljökurs) Globala miljöfrågor Sveriges miljömål Tekniska verkens personal utbildas kontinuerligt kring avvikelsehantering och verksamhetssystemet (fortsättning som förutom miljö även innehåller kvalitet och arbetsmiljö). För GDL:s verksamhet tar personal och inhyrda entreprenörer del av de rutiner som är upprättade i GDL:s kvalitets- och miljöledningssystem för verksamheten på EcoCenter. Rutinerna finns i pärm på arbetsplatsen. IL:s personal har tagit del av miljö och säkerhetsföreskrifter som gäller för området och de finns i en pärm på arbetsplatsen. För övrigt jobbar personalen efter IL:s miljö- & kvalitetsledningssystem och har utbildning för heta arbeten. IL genomförde en riskanalys över hanteringen inom området i januari 2014 och tog efter det fram en handlingsplan enligt verksamhetssystemet med förbättringar och risker. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 2

8 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) 3. Gällande beslut Beslut av Länsstyrelsen i Östergötland, Miljöprövningsdelegationen, om Tillstånd enligt 9 kap. miljöbalken (1998:808) till mellanlagring och behandling av avfall, jordproduktion, asfaltproduktion m.fl. verksamheter på fastigheterna Kallerstad 1:5, 1:57, 1:6 samt 1:7 i Linköpings kommun. Tillståndet gäller behandling av totalt ton avfall, samtidig mellanlagring av totalt ton avfallsbränslen Slutliga villkor Allmänt Villkor och kommentarer hur villkoren uppfylls Kommentarer till hur de slutliga villkoren uppfylls 1. Verksamheten bedrivas i huvudsaklig överensstämmelse med vad bolaget angivit i ansökningshandlingarna och i övrigt i ärendet angivit eller åtagit sig. Verksamheten bedrivs i stort i enlighet med handlingar i ärendet och följs enligt upprättat kontrollprogram. Utsläpp till vatten 2. Reningsanläggningar skall drivas så att största möjliga reningseffekt uppnås. 3. Vid haveri eller omfattande driftstörning i reningsutrustningar skall processen avbrytas till dess att reningsutrustningen åter är i funktion. Några reningsanläggningar finns inte i nuvarande verksamhet. Vatten från verksamheterna renas naturligt i diken/dammar. Någon teknisk reningsutrustning finns inte i nuvarande verksamhet. Vattnet fördröjs och renas genom naturliga processer i diken och anlagda dammar/magasin. Utsläpp till luft 4. Stoftutsläpp från asfaltsverk får som riktvärde och som dygnsmedelvärde, efter stoftavskiljning, inte överstiga 20 mg/nm3 gas. 5. Dammalstrande krossar, siktar och liknande utrustning skall där så är möjligt vara inbyggda eller utrustade på sätt som lika effektivt förhindrar damning, t ex genom bevattning med dysor. Diffus damning från verksamhetsområdet och de vägar som leder från och till området skall motverkas genom vattenbegjutning. 6. I de fall luktolägenheter uppstår i omgivningen eller om olägenheter uppstår på grund av förekomst av råttor, flugor eller dylikt skall bolaget i samråd med tillsynsmyndigheten snarast vidta sådana åtgärder att olägenheter upphör. Asfaltsverk finns ej. Tillståndet för att starta denna verksamhet har gått ut. För att förhindra damning från verksamhetsområdet och från vägar till och från området sker vattenbegjutning och sopning. Dammalstrande krossar, siktar och liknande har utrustning för att minimera damning. Olägenhet till följd av lukt eller skadedjur har ej förekommit under året. Blandningen av kompost vid jordproduktion sker kontinuerligt och avfall som kan lukta blandas och täcks med kompost omedelbart efter ankomst. Kemikalie-, avfalls- och jordproduktfrågor G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 3

9 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Slutliga villkor 7. Mängden inkommande avfall och övrigt material ska alltid anpassas till tillgängliga ytor för lagring och behandling. Utanför verksamhetsområdet får avfallet eller övrigt material varken lagras eller hanteras i övrigt. 8. Löslagring av avfall och färdiga produkter skall ske inom täta ytor. Förorenat lak- och nederbördsvatten skall samlas upp och recirkuleras i de olika anläggningarna alternativt avledas till reningsanläggning innan vidare avledning till recipienten. 9. Avfall för behandling, särskilt reningsverksslam och gödsel, skall så snart som möjligt behandlas efter införsel. För att motverka lukt skall inkommande avfall och kompostlimpor vid behov täckas med ett lager av flis eller motsvarande material, geotextilduk eller på något annat av tillsynsmyndigheten godkänt sätt. 10. Avfall som skall återvinnas eller behandlas får inte lagras under längre tid än tre år. 11. Bolaget skall upprätta rutiner för att kontrollera föroreningshalter innan avfall tas emot till anläggningen. In- och utgående material skall vägas och journalföras. Föroreningshalterna skall registreras. Dokumentation avseende avfallslämnare, transportör, mängd/vikt, klassning och lagerplats ska finnas tillgänglig och kunna uppvisas för tillsynsmyndigheten. Kommentarer till hur de slutliga villkoren uppfylls Lagring av material utanför verksamhetsområdet har ej skett. Ingen reningsanläggning finns vid nuvarande verksamhet. Området är invallat och provtagning av avrinnande vattnet sker regelbundet från de olika delytorna enligt provtagningsprogram i kontrollprogrammet. Luktreducerande åtgärder utförs vid behov. Sker enligt tillstånd. Uppgifter om avfallets innehåll lämnas av kunden (egen stickprovtagning sker). Tjärasfalt tas ej emot på anläggningen. Vid misstanke om tjärasfalt görs kontroll. All betong okulärbesiktigas. Om ytskiktet är förorenat tas den ej emot. Kontroll och invägning sker via vågsystem. 12. Avfall som klassas som farligt avfall, enligt avfallsförordningen, får inte återvinnas i verksamheten utan föregående behandling. 13. Endast aska från förbränning av rent skogsbränsle får användas vid framställning av jordprodukter. Askan skall uppfylla de krav som Skogsvårdsstyrelsen ställer på aska för spridning på skogsmark eller de krav som tillsynsmyndigheten ställer. 14. Reningsverksslam som tas emot och som ska användas för jordproduktion får som gränsvärde inte hålla högre halter av föroreningar än vad som framgår av 20 förordningen (1998:944) om förbud mm i vissa fall i sam- Ingen asfalt med stenkolstjära tas in (avsändaransvar, endast asfalt från Linköpings kommun tas emot). Inga askor har tagits emot eller hanterats under Inget reningsverksslam mottaget under G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 4

10 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Slutliga villkor band med hantering, införsel och utförsel av kemiska produkter, eller de ändringar som sker av denna förordning. Utöver detta får slammet inte hålla högre halter av organiska föreningar än angivna gränsvärden. 15. Om föroreningshalten i framställda jordprodukter överstiger nedanstående riktvärden får massorna inte avyttras som jordprodukter utan tillsynsmyndighetens godkännande. Halterna motsvarar de i flesta fall 90-persentilen av uppmätta bakgrundshalter för ytliga svenska osorterade jordarter i tätorter (ICPanalyserade), Naturvårdsverkets rapport 4640, och framgår av tillståndet. 16. Framställda jordprodukter skall innehållsdeklareras där innehåll av metaller och näringsämnen framgår 17. Kemiska produkter och farligt avfall skall förvaras väl uppmärkta och på sådant sätt att förorening av mark och vatten inte riskeras. Förvaringen skall ske så att det inte föreligger någon risk att sinsemellan reaktiva föreningar kan komma samman. Kemiska produkter och farligt avfall innehållande flyktiga organiska ämnen skall förvaras i väl tillslutna behållare så att avdunstningen minimeras. Kemiska produkter och flytande farligt avfall skall förvaras på invallade, hårdgjorda ytor under tak. Ytorna skall vara täta och beständiga mot de kemikalier eller mot det avfall som lagras. Invallningarna skall dimensioneras så att de minst rymmer största behållarens volym samt 10 % av övrig lagrad volym. Kommentarer till hur de slutliga villkoren uppfylls Råjorden för jordframställningen hämtas oftast från aktiv jordbruksmark och bedöms därför vara relativt opåverkad av föroreningar. Analyser på råjord och kompost som använts vid jordtillverkningen under 2013 redovisas i bilaga 4. För framställda jordprodukter finns innehållsanalyser, som lämnas ut vid förfrågan. Se bilaga 4. Ingen förvaring av kemiska produkter eller farligt avfall sker inom området. Buller 18. Den ekvivalenta ljudnivån från den samlade verksamheten inom fastigheten får inte överskrida angivna riktvärden. Enligt bullerutredning gjord 2006 klarades riktvärdena. Ingen bullermätning utförd Säkerhetsfrågor 19. På avsnitt med uppenbara olycksrisker skall stängsel sättas upp eller allmänheten tydligt uppmärksammas på riskerna med att beträda området. Hela området stängslades in under 2010 och då anläggningen är obemannad är det stängt med låst grind. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 5

11 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Slutliga villkor 20. Anläggningen skall, vid varje tillfälle den inte är bemannad, hållas stängd med låst bom över tillfartsvägarna. Kommentarer till hur de slutliga villkoren uppfylls Grindarna kan bara öppnas med nyckel eller kort efter arbetstid. Övrigt 21. Transporter av illaluktande avfall till anläggningen skall ske i täta behållare och på sådant sätt att spill inte uppkommer. Utförs transporterna av annan än tillståndshavaren åligger det tillståndshavaren att informera transportörerna om detta. 22. Utformning av skydd mot insyn skall ske i samråd med tillsynsmyndigheten. 23. Om verksamheten i sin helhet eller i någon del upphör skall detta i god tid dessförinnan anmälas till tillsynsmyndigheten. Eventuella kemiska produkter och farligt avfall skall tas omhand på sådant sätt som tillsynsmyndigheten bestämmer. Bolaget skall vidare i samråd med tillsynsmyndigheten utreda om marken på fastigheten är förorenad och i sådana fall också ansvara för att området efterbehandlas. 24. Verksamheten skall kontrolleras enligt upprättat kontrollprogram. Programmet skall bland annat ange hur utsläppen skall kontrolleras med avseende på mätmetod, mätfrekvens och utvärderingsmetod. Förslag till kontrollprogram skall insändas till tillsynsmyndigheten inom tidpunkt som tillsynsmyndigheten bestämmer. Vid behov informeras transportören. Vallar som skyddar mot insyn finns mot Ekängsvägen. Förslag till gestaltning av insynsskyddet finns och har lämnats till kommunen. Inget nytt under Kommer att ske enligt tillstånd om detta blir aktuellt. Reviderat kontrollprogram delgavs tillsynsmyndigheten Ny revidering skickades till tillsynsmyndigheten i början av Prövotiden rörande vatten från området i tillståndsbeslutet 2005 avslutades genom beslut från Miljöprövningsdelegationen och följande kompletterande villkor föreskrevs. 25. Avrinnande vatten som avleds från bränslelager, lager för reningsverksslam och kompostytor ska passera fördröjningsmagasin som är utformade på sådant sätt att en sedimentation av suspenderade ämnen sker. Fördröjningsmagasinen ska vara färdigställda och tagna i drift senast den 31 december Dimensionering Ett sedimentationsmagasin i anslutning till verksamhetsytorna togs i drift under Planerna har kommunicerats med tillsyns- och tillståndsmyndigheten. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 6

12 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) av magasinen ska ske i samråd med tillsynsmyndigheten. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 7

13 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) 4. Miljöberättelse år Miljöpåverkan Den huvudsakliga miljöpåverkan från nuvarande verksamhet vid Kallerstad EcoCenter är följande: Utsläpp till vatten. Viss utlakning av små mängder organiskt material, metaller och näringsämnen från området vid lagring av bränsle och kompostanläggning. Något processavloppsvatten förekommer inte. Utsläpp till luft. Från avgaser vid transporter och maskinarbete. Buller. Visst buller vid krossning av bränsle, betong och asfalt samt från transporter, omlastningar och annan utrustning. Damning. Viss damning vid transporter och från krossar, sorteringsverk och siktar. Lukt. Viss lukt kan förekomma från kompost och mellanlager av slam från biogasanläggningen, detta används dock endast som beredskapslagring och nyttjades senast Någon vattenreningsutrustning förekommer inte vid nuvarande verksamhet förutom naturlig uppehållstid i diken/dammar Mängd behandlat och mellanlagrat avfall Mottagna, behandlade och mellanlagrade material 2013 framgår av tabellen nedan. Mottagna och behandlade material år 2013 [ton] Material In Mellanlagrat/ behandlat Ut Lager 1/ Lager 31/ Kompost Asfalt Betong Stubbar Slam Jordmaterial Berg- och grusmaterial** Brännbara avfallsfraktioner (IL) Bränsle (Tekniska verken) *** * Kompost ut är i form av planteringsjord. ** Ingår i framställda jordprodukter och i sortiment till kund. *** Maximal samtidig lagring uppgick till ton. Bränslelagret överskred en period under hösten ton. Orsaken var bl a den milda våren som gjorde eldningssäsongen 2012/2013 kortare än planerat, med större restlager som följd. Innan överskridandet skedde gjordes en anmälan och redovisning till Miljökontoret. Vid utgången av 2013 var lagret åter under ton Beaktande av miljöbalkens hänsynsregler Tekniska verken har god kunskap om såväl avfallshantering, materialåtervinning och deponering och dess miljöpåverkan genom sin långa erfarenhet av sådan verksamhet. Verksamheten på Kalllerstad är sedan 2010 certifierad enligt miljö, kvalitet och arbetsmiljö, vilket innebär krav på kon- G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 8

14 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) troll av verksamheten genom rutiner, instruktioner och övervakning och ett systematiskt förbättringsarbete. Övervakning sker genom både interna och externa revisioner. Genom verksamhetssystemets rutiner och instruktioner tas hänsyn till bl a Miljöbalkens hänsynsregler, dvs. kunskapskravet, försiktighetskravet, lokaliseringskravet, hushållnings- och kretsloppskravet och produktvalskravet. Exempel på rutiner och instruktioner är: Utvärdering av miljöaspekter och prioritering av mål Miljöbedömning av projekt och förändringar i verksamheten Kemikalierutiner inklusive granskning av nya produkter Utbildning, medvetenhet och kompetens Avfallsrutiner Riskutvärdering Rutiner för övervakning, mätning och underhåll Besiktningar Periodisk besiktning genomförs sedan 2009 vart tredje år enligt rutin i kontrollprogrammet. Senaste periodiska besiktningen genomfördes 13 november I besiktningsutlåtandet konstateras att Kallerstad Ecocenter (Gärstad väst)är en välskött anläggning och att verksamheterna sköter sina åtaganden och följer gällande tillstånd och villkor. I rapporten lämnas ett antal påpekanden kring brister och mindre avvikelser, vilka kommenteras nedan. Påpekande 1. Villkor 15 i grundtillståndet: Analyssvar från stickprovtagningar av framställda jordprodukter bör redovisas i den årliga miljörapporten. 2. Villkor 17 i grundtillståndet: Vid anläggningsbesöket noterades en tank som eventuellt används för bränsleförvaring, det bör undersökas i fall något drivmedel förvaras i tanken. Om så är fallet ska det säkerställas att cisternen är godkänd för det ändamålet. 3. Villkor 19 i grundtillståndet: Vid besöket på anläggningen noterades att infarten till anläggningen saknar skyltning för att obehöriga ej äga tillträde eller dylikt. 4. I egenkontrollprogrammet: Bilaga 4 bör det framgå med vilken mätmetod vattnet provtas, vilket är ett krav enligt villkor 24 i grundtillståndet. Egenkontrollprogrammet bör också kompletteras med uppgifter hur Kommentar av Tekniska verken Kommer att ske fr o m 2012 års miljörapport. Tanken godkänd, allt bränsle som förvaras på området är rapsolja. Alla maskiner som är stationerade på området går på rapsolja. Allmänheten har tillträde till GDL:s jordterminal. Skylt sätts upp innanför grindarna på vägen som leder ut till bränslelager och lertäkt. Genomfört under Kontrollprogrammet kompletteras under 2013, skickade till tillsynsmyndigheten i början av G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 9

15 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Påpekande Kommentar av Tekniska verken egenkontrollförordningen (1998:901) uppfylls för att underlätta för tillsynsmyndigheten och externa intressenter. 5. Miljörapporten bör kompletteras så att det framgår vad fördelningen är mellan behandlat, mellanlagrat och mottaget avfall. Kommer att ske fr o m 2012 års miljörapport. Miljökontoret genomförde ett tillsynsbesök på anläggningen och Driftstörningar Några händelser eller störningar som kan leda till utsläpp har ej rapporterats under året Resultat från utförda mätningar och undersökningar Utsläpp till vatten Prover på områdets dagvatten tas i pumpgropar och brunnar enligt provtagningsprogram och egenkontroll. Vid provpunkten Kallerstad total (samlat vatten från hela området, där en större del är andra ytor än verksamhetsytor kopplade till tillståndet) tas stickprov fyra gånger per år. Proverna analyseras minst med avseende på ph, BOD, kväve, fosfor, metaller, susp. och oljeindex och resultat från denna redovisas i bilaga 2 och kommenteras nedan. Vattnet i Kallerstad total är den samlade avrinningen från hela det invallade området, där verksamhetsytorna enligt tillståndet bara utgör en del av ytan. Påverkan kan också ske från E4:an, som går rakt igenom området, energiskogsodling mm. Provtagning vid de olika verksamhetsytorna sker enligt egenkontrollen och resultaten från dessa används vid bedömning av ev påverkan på utgående vatten. Prövotiden rörande vatten från området avslutades genom beslut från Miljöprövningsdelegationen Grundtillståndet kompletterades med ett villkor om fördröjningsmagasin för avrinnande vatten från verksamhetsytorna, men några särskilda villkor om begränsningsvärden för vatten till recipient bedömdes inte vara nödvändiga. För metallerna finns inga trender i provserierna. Många resultat ligger under detektionsgräns, som kan variera beroende på vattnets sammansättning. Också för BOD och oljeindex ligger många halter under detektionsgräns. Inga trender. Totalfosfor uppvisade förhöjda halter under 2012, men har under 2013 legat under 0,5 mg/l. De förhöjda halterna under 2012 kunde inte härledas till någon av de tillståndsgivna verksamheterna, där separat provtagning sker enligt egenkontrollen, utan bedömdes ha annat ursprung. Halten suspenderad substans varierar, men som framgår av övriga analysresultat är föroreningsinnehållet i partiklarna lågt. Suspenderat material bedöms ha lokalt ursprung och ej härröra från verksamheterna, vilket referensprovtagningar bekräftar. Åtgärder har utförts kring inloppet till pumpstationen för att minska risken för uppslamning i samband med pumpning. Under 2013 har halterna legat under 10 mg/l. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 10

16 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Jordprodukter Råjorden för jordframställningen hämtas oftast från aktiv jordbruksmark och bedöms därför vara relativt opåverkad av föroreningar. Stickprov gjordes på inkommander jord under 2013, analyser redovisas i bilaga Buller Buller förekommer i samband med krossning av asfalt och betong, samt från transporter/maskiner. Bullerberäkningar gjordes inför krossning av bergmaterialet från sjukhusområdet under 2006 och dessa beräkningar visade på låga bullernivåer hos närmaste grannen (motorvägen låter mer). Någon ytterligare bullermätning har inte utförts under Stenkolstjära i asfalt Asfalt innehållande stenkolstjära tas ej emot på anläggningen. Endast Linköpings kommuns asfalt tas emot. Den är klassad av kommunen som ickefarligt avfall. Stickprov (luktprov) tas dock på materialet, vid misstanke om stenkolstjära tas prov för analys. Ingen asfalt med stenkolstjära har kommit in i verksamheten under Farligt avfall Inget farligt avfall uppkommer eller förvaras i verksamheten. Oljebyten på maskiner utförs av godkänd verkstad som tar hand om oljespillet. 5. Underskrift Tekniska verken i Linköping AB (publ) Division Energi Energiåtervinning, avfallsanläggningen Jan Carlson Avdelningschef G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\MiljörapportKallerstad text 2013.docx 11

17 Tekniska Verken i Linköping AB Miljörapport Gärstad väst (Kallerstad EcoCenter) 2013 Bilagor BILAGA 1 Översikt över verksamheter vid Gärstad väst (Kallerstad EcoCenter)

18 Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 1 1(2) Översikt över verksamheter vid Kallerstad EcoCenter (Gärstad väst) Enligt tillstånd och ansökan Nuläge (Aktör) Planerad verksamhet Sortering av schaktmassor (SNI-kod nu: 90.70, förr: ) Ansökan: Volymen som utsorteras beror på schaktmassornas kvalitet samt behovet på marknaden. Krossning av asfalt och betong 1 (SNI-kod nu: , förr: 37-2) Ansökan: Mängd asfalt som mottas och krossas är ca ton/år, betong ca ton/år. Kompostering av rötslam 1 (SNI-kod nu: , förr: ) Ansökan: Ca ton rötslam/ år produceras i reningsverket. Beror på avsättningen på marknaden. Kompostering av trädgårdsavfall 1 (SNI-kod nu: , förr: ) Ansökan: Mängden trädgårdsavfall som komposteras uppgår till ca 6000 m 3 /år. Kompostering av stallgödsel 1 (SNI-kod nu: , förr: ) Ansökan: Anläggningen dimensioneras för ton/år. Pågår i begränsad omfattning efter kundönskemål på schaktmassor av god kvalitet (GDL). Pågår. Krossning sker kampanjvis i ett mobilt krossverk (GDL). Pågår. Ingår i kompostmatrisen vid jordtillverkning (GDL). Pågår. För tillverkning av jordprodukter. Trädgårdsavfall blandas med naturgödsel och bark och komposteras i limpor. (GDL) Pågår. För tillverkning av jordprodukter. (GDL) Fortsatt verksamhet. Fortsatt verksamhet. Utkörda mängder 2013: Asfalt ton Betong ton Fortsatt verksamhet. Fortsatt verksamhet. Fortsatt verksamhet. 1 Inkommande mängd för behandling av avfall (max ton/år) 2 Inkommande mängd för mellanlagring av avfall (max ton samtidig mellanlagring) G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilaga 1 Översikt verksamheter 2013.docx /magham

19 Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 1 2(2) Enligt tillstånd och ansökan Nuläge (Aktör) Planerad verksamhet Jordproduktion samt produktion av vägbyggnadsmaterial (SNI-kod nu: 90.70, förr: ) Tillfälligt mellanlager för slam från biogasanläggning Under vissa förhållanden behövs slammet lagras innan det sprids på åkrar. Damm: 700 m ³. Bränslelager 2 Ansökan: Mängden bränsle som kommer att lagras kommer att uppgå till max ton. Anmälan: Den samtidigt lagrade mängden kommer uppgå till max ton avfallsbränslen. Pågår. Jordproduktion från olika typer av återvunnet och behandlat material, blandas med jord, bark, mull mm. (GDL) Pågår. Akutlagun för rötrest från Linköping Biogas. (Svensk Biogas i Linköping AB) Pågår. Lagring avfallsbränslenavfallsbränslen (återvunnet trä, återvunnen plast fiskebyplast, gummi, PPT (papper, plast, trä), bark, grot mm). (Tekniska verken) Fortsatt verksamhet. Beredskapslagring vid behov. Ingen lagring under Fortsatt verksamhet. Kan komma att uppgå till ton samtidigt lagrade bränslen. 1 Inkommande mängd för behandling av avfall (max ton/år) 2 Inkommande mängd för mellanlagring av avfall (max ton samtidig mellanlagring) G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilaga 1 Översikt verksamheter 2013.docx /magham

20 Tekniska Verken i Linköping AB Miljörapport Gärstad väst (Kallerstad EcoCenter) 2013 Bilagor BILAGA 2 Analysresultat på vatten som släpps till recipient (provpunkt Kallerstad total)

21 [mg/l] [mg/l] Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 2 1(5) ph 9 8,5 8 7,5 7 6,5 6 Suspenderad substans Biologisk syreförbrukning (BOD) G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\Bilaga 2 Analysresultat Kallerstad total 2013

22 [mg/l] [mg/l] [mg/l] Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 2 2(5) Ammonium Totalfosfor 4 3,5 3 2,5 2 1,5 1 0,5 0 Oljeindex 0,6 0,5 0,4 0,3 0,2 0,1 0 Merparten av värdena ligger under detektionsgräns G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\Bilaga 2 Analysresultat Kallerstad total 2013

23 [µg/l] [µg/l] [mg/l] Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 2 3(5) Fenol 0,04 0,035 0,03 0,025 0,02 0,015 0,01 0, Bly Många värden under detektionsgräns 0,35 0,3 0,25 0,2 0,15 0,1 0,05 0 Kadmium Merparten av värdena ligger under detektionsgräns G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\Bilaga 2 Analysresultat Kallerstad total 2013

24 [µg/l] [µg/l] [µg/l] OBS! logaritmisk skala Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 2 4(5) 100 Koppar Många värden under detektionsgräns Krom Många värden ligger under detektionsgräns Nickel G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\Bilaga 2 Analysresultat Kallerstad total 2013

25 [µg/l] Miljörapport Kallerstad EcoCenter (Gärstad väst) Bilaga 2 5(5) Zink Flertalet analyser under detektionsgräns. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\Bilaga 2 Analysresultat Kallerstad total 2013

26 Tekniska Verken i Linköping AB Miljörapport Gärstad väst (Kallerstad EcoCenter) 2013 Bilagor BILAGA 3 Beslut och villkor 2013

27 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Bilaga 3 1(2) Beslut specifika för verksamheten vid Gärstad väst (Kallerstad EcoCenter) Instans Beslut Länsstyrelsen i Östergötlands län, Miljöprövningsdelegationen (Dnr ) Linköpings kommun (Dnr ) Grundtillstånd för verksamheten. Uppfyllande av villkor tas upp i kapitel 2 i miljörapporten. Miljönämnden anser att verksamheten (mellanlagring av bränslen och avfall) omfattas av det tillstånd som Stadspartner AB fick av miljöprövningsdelegationen I beslutet åläggs Tekniska Verken följande: att bolaget skall senast upprätta ett eget kontrollprogram för kontroll av verksamheten och dess omgivning. Programmet bör innehålla provtagningsparametrar, mätpunkter och provtagningsintervall för bedömning av verksamhetens påverkan på Stångån. att bolaget för att begränsa verksamhetens påverkan på den yttre miljö bör utföra de skyddsåtgärder som beskrivs i verksamhetens anmälningshandlingar sidan 8,9 och avfall inget avfall uppkommer. Inget farligt avfall hanteras - kemikalier ingen hantering eller förvaring sker - utsläpp till luft lagring på Kallerstad ger effektivare tranporter vilket leder till mindre utsläpp till luft. - utsläpp till vatten anmälan beskriver att lagringsytorna utformas så att eventuellt lakvatten från lagrat avfall kan provtas. - buller transporterna kan leda till buller med det bedöms inte som störande för omgivningen. - kontrollfrågor kontrollprogrammet för Kallerstad 1:6 uppdateras så att det även omfattar 1:5 sam att det överensstämmer med den samordnade kontrollen som hålls samman av Stadspartner. Bränslekontroller sker huvudsakligen enligt det krav som ställs för förbränningen av bränslet. - driftstörningar och haverier bränslelager mm kommer utformas så att risk för brand minimeras och släckning underlättas. Brandtillsyn sker genom rondering att vad gäller träavfall får endast obehandlat trä utan rest av impregneringsvirke eller annan kemiska behandling tas emot för lagring på området. att lagrat avfall ej får deponeras eller avlägsnas för deponering. att ingen del av mellanlagrat bränsle eller avfall får lagras längre tid än tre år. att verksamheten i övrigt inte får störda mot de villkor som av MPD meddelats Stadspartner AB i beslut p. 1 kan, vad avser kontroll av utsläpp till Stångån, samordnas med Stadspartner AB. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\klar Bilaga 3 Beslut o villlkor 2013.docx

28 Miljörapport 2013 Gärstad väst (Kallerstad EcoCenter) Bilaga 3 2(2) Linköpings kommun (Dnr ) Linköpings kommun (Dnr ) Miljökontoret tolkar domen från så att tillverkning av totalt ton asfalt och behandling av totalt ton avfall skall utgöra årsvärden. För mellanlagring av ton avfallsbränslen bör tillståndet kunna tolkas som att det gäller samtidig mellanlagring. Beslut från Miljökontoret rörande att dela och krossa stubbar till förbränning kompostera hygieniserat kläckeriavfall kompostera slam och flytande avfall kompostera fosforkulor sikta blandningar av flis och rötat avloppsslam inför förbränning. Verksamheterna bedömdes rymmas inom gällande tillstånd. Länsstyrelsen i Östergötlands län (Dnr ) Linköpings kommun Länsstyrelsen beslut att förlänga prövotiden till 31 januari Beslut från Miljökontoret att under våren 2010 tillfälligt få mellanlagra upp till ton godkänt rötslam på Kallerstad 1:6 inför spridning på åkermark förutsatt att Mellanlagringen ryms i tillståndet Slammet forslas bort och inte deponeras Lagringsplatsen inte angränsar direkt till ytvatten Lagringen rapporteras i miljörapporten. Utfall: ton lagrades under tiden 8 feb 10 juni Länsstyrelsen i Östergötlands län, Miljöprövningsdelegationen (Dnr ) Linköpngs kommun (Dnr MK /6) Avslutad prövotid gällande vatten från området. Ett tillkommande villkor (nr 25) lades till grundtillståndet. Bygg- och miljönämnden gör bedömningen att framställning av PPT-bränsle genom krossning och sortering av högst ton verksamhetsavfall per år enligt beskrivning i anmälan ryms inom befintligt tillstånd. Linköpings kommun (Dnr MK /4, Dnr MK /6, Dnr MK /8) Inspektionsprotokoll, uppföljande kompletteringsbegäran och slutligt godkännande. Fråga om fördröjningsmagasin och behov av lagringsvolym. Efter kompletteringar av Tekniska verken har miljökontoret godkänt fördröjningsmagasinet och klargjort att rundved inte längre ska inräknas i mängden samtidig lagring av avfallsbränslen. G:\EA\Avfallstjänster\Verksamhetsfrågor\Kallerstad EcoCenter\Miljörapporter\2013\Bilagor\klar Bilaga 3 Beslut o villlkor 2013.docx

29 Tekniska Verken i Linköping AB Miljörapport Gärstad väst (Kallerstad EcoCenter) 2013 Bilagor BILAGA 4 Analyser av råjord till jordframställning

30 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare EWG AB Per Lindqvist Klostergatan LINKÖPING Sida 1 (2) Avser Projekt Mark Projekt Konsult/ProjNr Provtyp : Ecocenter : Anders Gustafsson : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Råjord Provtagningsdjup : - Provtagare : Anders Gustafsson Ankomstdatum : Ankomsttidpunkt : 1230 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO :1995 Torrsubstans 71.9 ±7.19 % HS- Alifater >C5-C8 <3 ±0.90 HS- Alifater >C8-C10 <5 ±1.5 Alifater >C10-C12 <10 ±3.0 Alifater >C12-C16 <10 ±3.0 Beräknad Alifater summa >C5-C16 <10 Alifater >C16-C35 11 ±4.5 Aromater >C8-C10 <1 ±0.30 Aromater >C10-C16 <1 ±0.30 Aromater >C16-C35 <1 ±0.30 HS- Bensen <0.003 ± HS- Toluen <0.1 ±0.030 HS- Etylbensen <0.1 ±0.030 HS- Xylener <0.1 ±0.030 Beräknad TEX, Summa <0.15 Acenaften <0.03 ± Acenaftylen <0.03 ± Naftalen <0.03 ± Beräknad PAH-L,summa <0.03 Antracen <0.03 ± Fenantren <0.03 ± Fluoranten ±0.010 Fluoren <0.03 ± Pyren ± Beräknad PAH-M,summa Benso(a)antracen <0.03 ± Benso(a)pyren <0.03 ± Benso(b)fluoranten ± Benso(k)fluoranten <0.03 ± Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Om den är stor (över ca 50%) kan angivet resultat vara under metodens kvantifieringsgräns (sk mätvärdesspår). Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

31 ALcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING 1006 ISO/IEC RAPPORT utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory Rapport Nr Uppdragsgivare EWG AB Per Lindqvist Klostergatan LINKÖPING Sida 2 (2) Avser Projekt Mark Projekt Konsult/ProjNr Provtyp : Ecocenter : Anders Gustafsson : Mark Information om provet och provtagningen Provtagningsdatum : Provets märkning : Råjord Provtagningsdjup : - Provtagare : Anders Gustafsson Ankomstdatum : Ankomsttidpunkt : 1230 Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Benso(ghi)perylen <0.03 ± Chrysen/Trifenylen ± Dibenso(a,h)antracen <0.03 ± Indeno(1,2,3-cd)pyren <0.03 ± Beräknad PAH-H,summa <0.08 Beräknad PAH,summa cancerogena <0.2 Beräknad PAH,summa övriga <0.3 SS-EN ISO :2009 Arsenik, As 5.2 ±1.0 SS-EN ISO :2009 Barium, Ba 140 ±28 SS-EN ISO :2009 Bly, Pb 17 ±3.4 SS-EN ISO :2009 Kadmium, Cd 0.41 ±0.082 SS-EN ISO :2009 Kobolt, Co 11 ±2.2 SS-EN ISO :2009 Koppar, Cu 31 ±6.2 SS-EN ISO :2009 Krom, Cr 31 ±6.2 SS-EN ISO :2009 Nickel, Ni 19 ±3.8 SS-EN ISO :2009 Vanadin, V 50 ±10 SS-EN ISO :2009 Zink, Zn 93 ±23 Analys av metaller: provet är uppslutet med HNO3 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Om den är stor (över ca 50%) kan angivet resultat vara under metodens kvantifieringsgräns (sk mätvärdesspår). Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

32 (')/ Alcontrol Laboratories Alcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE : LINKÖPING.','/'lED;t C RAPPORT Sida 2 (2) > lj () 2;.,,,... 1ton~~ 1006 ISO/IEC utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory /Rapport Nr Uppdragsgivare EWGAB Per Lindqvist Klostergatan LINKÖPING Avser Projekt Mark Projekt Konsult/ProjNr Provtyp Ecocenter 1 Anders Gustafsson Mark Information om provet och provtagningen Provtagningsdatum Provets märkning Provtagningsdjup Provtagare Rå jord Ankomstdatum Ankomsttidpunkt Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Beräknad Beräknad Beräknad SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 Benso(ghi)perylen Chrysen/Trifenylen Dibenso(a, h)antracen lndeno(1, 2, 3-cd)pyren PAH-H,summa PAH,summa cancerogena PAH,summa övriga Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Nickel, Ni Vanadin, V Zink, Zn <0.03 <0.03 <0.03 <0.03 <0.08 <0.2 < _, ±0.009 ±0.009 ±0.009 ±0.009 ±1.2 ±28 ±6.2 ±0.07 ±2.8 ±7.4 ±10 ±4.6 ±12 ±24 mg/kgts Analys av metaller: provet är uppslutet med HN03 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet ett.er begäran. Kommentar Resultaten för de lättflyktiga föreningarna alifatfraktionerna > CS-COB kan vara påverkat av störningar från andra ämnen i provet. Linköping Rapporten har granskats och godkänts av Britt Karlsson Granskningsansvarig Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

33 a ~:, Alcontrol AB ALcontrol Laboratories Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE : LINKÖPING _c,'lled 11C'. ("l > " 2.,.... 1'1: D 11''-~ 1006 ISO/IEC RAPPORT Sida 1 (2) utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory I Rapport Nr Uppdragsgivare EWGAB Per Lindqvist Klostergatan LINKÖPING Avser Projekt Marie Projekt Konsult/ProjNr Provtyp Ecocenter 1 Anders Gustafsson Mark Information om provet och provtagningen Provtagningsdatum Provets märkning Provtagningsdjup Provtagare Rå jord Ankomstdatum Ankomsttidpunkt Analysresultat Metodbeteckning SS-ISO : 1995 HS- HS- Analys/Undersökning av Torrsubstans Alifater > C5-C8 Alifater > C8-C10 Alifater > C10-C12 Alifater >C12-C16 Resultat Mätosäkerhet Enhet 91.2 ± 9.1 % 26 ± 5.2 <5 ± 1.5 <10 ± 3.0 <10 ± 3.0 Beräknad Alifater summa > C5-C16 26 Alifater > C16-C35 17 ± 4.5 Aromater >C8-C10 < 1 ± 0.30 Aromater > C10-C16 < 1 ± 0.30 Aromater > C16-C35 <1 ± 0.30 HS- Bensen < ± HS- Toluen < 0.1 ± 0.03 HS- Etylbensen <0.1 ± 0.03 HS- Xylener < 0.1 ± 0.03 Beräknad TEX, Summa <0.15 Acenaften <0.03 ± Acenaftylen < 0.03 ± Naftalen <0.03 ± Beräknad PAH-L,summa < 0.03 Antracen < 0.03 ± Fenantren <0.03 ± Fluoranten < 0.03 ± Fluoren <0.03 ± Pyren <0.03 ±0.009 Beräknad PAH-M,summa <0.05 Benso(a)antracen <0.03 ± Benso(a)pyren < 0.03 ± Benso(b)fluoranten <0.03 ± Benso(k)fluoranten < 0.03 ± Analys av metaller: provet är uppslutet med HN03 (återloppskokning) SS Angiven matosäkerhet är beräknad med UJckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhal/as från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

34 G') Alcontrol Laboratories Alcontrol AB Box 1083, Linköping Tel: fax: ORG.NR STYRELSENS SÄTE : LINKÖPING.">~ E O.-iC'. RAPPORT Sida 2 (2) > l) n..,,_ 2... utfärdad av ackrediterat laboratorium 1 tij 11'~~ REPORT issued by an Accredited Laboratory 1006 ISO/IEC I Rapport Nr Uppdragsgivare EWGAB Per Lindqvist Klostergatan LINKÖPING Avser Projekt Mark Projekt Konsult/ProjNr Provtyp Ecocenter Anders Gustafsson Mark Information om provet och provtagningen Provtagningsdatum Provets märkning Provtagningsdjup Provtagare Kompost 2 Ankomstdatum Ankomsttidpunkt Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet Beräknad Beräknad Beräknad SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 SS-EN ISO :2009 Benso(ghi)perylen Chrysen/Trifenylen Dibenso(a, h)antracen lndeno(1, 2, 3-cd)pyren PAH-H,summa PAH,summa cancerogena PAH,summa övriga Arsenik, As Barium, Ba Bly, Pb Kadmium, Cd Kobolt, Co Koppar, Cu Krom, Cr Nickel, Ni Vanadin, V Zink, Zn < ±0.02 ±0.03 ±0.009 ±0.01 ±0.56 ±11 ±2.4 ±0.07 ±0.74 ±4.8 ± 1.8 ±1.3 ±3.4 ± 28 Analys av metaller: provet är uppslutet med HN03 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. Mätosäkerheten för ackrediterade mikrobiologiska analyser kan erhållas från laboratoriet efter begäran. Kommentar Resultat för aromater och PAH kan vara påverkat av störningar från andra ämnen i provet. Linköping Rapporten har granskats och godkänts av Mats Lindgren Laboratoriechef Kontrollnr Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skriftligen godkänt annat.

35 C~.'.. ALcontrol Laboratories.":>~ f, D--tC' Alcontrol AB Box 1083, Linköping Tel: Fax: ORG.NR STYRELSENS SÄTE: LINKÖPING RAPPORT Sida 1 (2) > {..) (") 2: utfärdad av ackrediterat laboratorium REPORT issued by an Accredited Laboratory?'-... 1>1;' D 11'\'-<!; ISO/IEC J Rapport Nr Uppdragsgivare EWGAB Per Lindqvist Klostergatan LINKÖPING Avser Projekt Mark Projekt Konsult/ProjNr Provtyp Ecocenter Anders Gustafsson Mark Information om provet och provtagningen Provtagningsdatum Provets märkning Provtagningsdjup Provtagare Kompost 2 Ankomstdatum Ankomsttidpunkt Analysresultat Metodbeteckning Analys/Undersökning av Resultat Mätosäkerhet Enhet SS-ISO : 1995 HS- HS- Beräknad HS- HS- HS- HS- Beräknad Beräknad Beräknad Torrsubstans Alifater > C5-CB Alifater > CB-C10 Alifater >C10-C12 Alifater >C12-C16 Alifater summa >95-C16 Alifater >C16-C35 Aromater >CB-C10 Aromater > C 10-C 1 6 Aromater >C16-C35 Bensen Toluen Etylbensen Xylener TEX, Summa Acenaften Acenaftylen Naftalen PAH-L,summa Antracen Fenantren Fluoranten Fluoren Pyren PAH-M,summa Benso(a)antracen Benso(a)pyren Benso(b)fluoranten Benso(k)fluoranten 60.0 ±6.0 <3 ±0.90 <5 ±1.5 <10 ±3.0 <10 ±3.0 <10 31CT' ±78 <1 ±0.30 <1 ±0.30 <1 ±0.30 <0.003 ±0.001 <0.1 ±0.03 <0.1 ±0.03 <0.1 ±0.03 <0.15 < ± ±0.009 <0.03 ± <0.03 ± ± ±0.02 <0.03 ± ± ± ± ± ±0.009 % Analys av metaller: provet är uppslutet med HN03 (återloppskokning) SS Angiven mätosäkerhet är beräknad med täckningsfaktor k = 2. MätosAkerheten för ackrediterade mikrobiologiska analyser kan erhallas från laboratoriet efter begäran. (forts.) Denna rapport får endast återges i sin helhet, om inte utfärdande laboratorium i förväg skri~ligen godkänt annat.

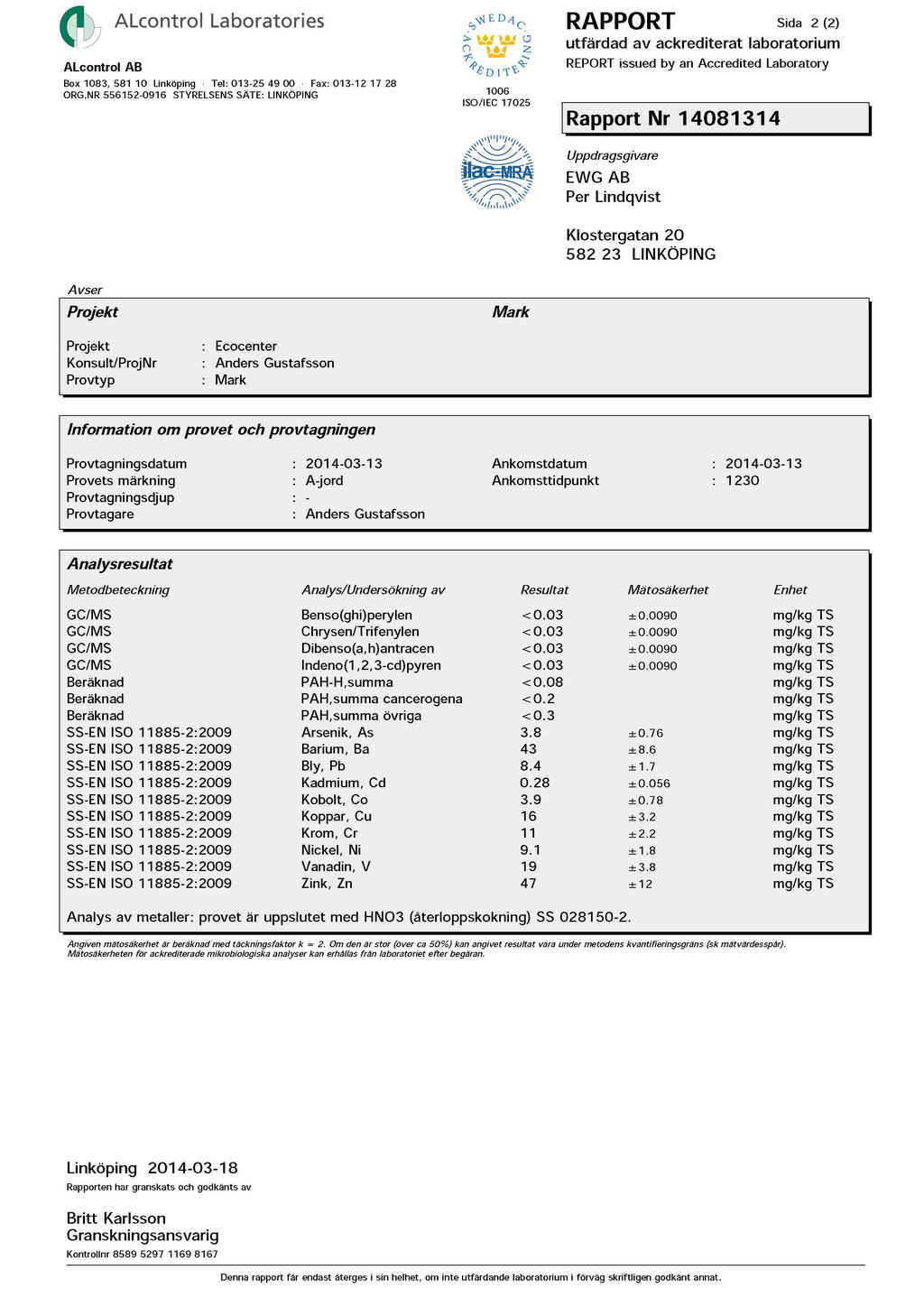

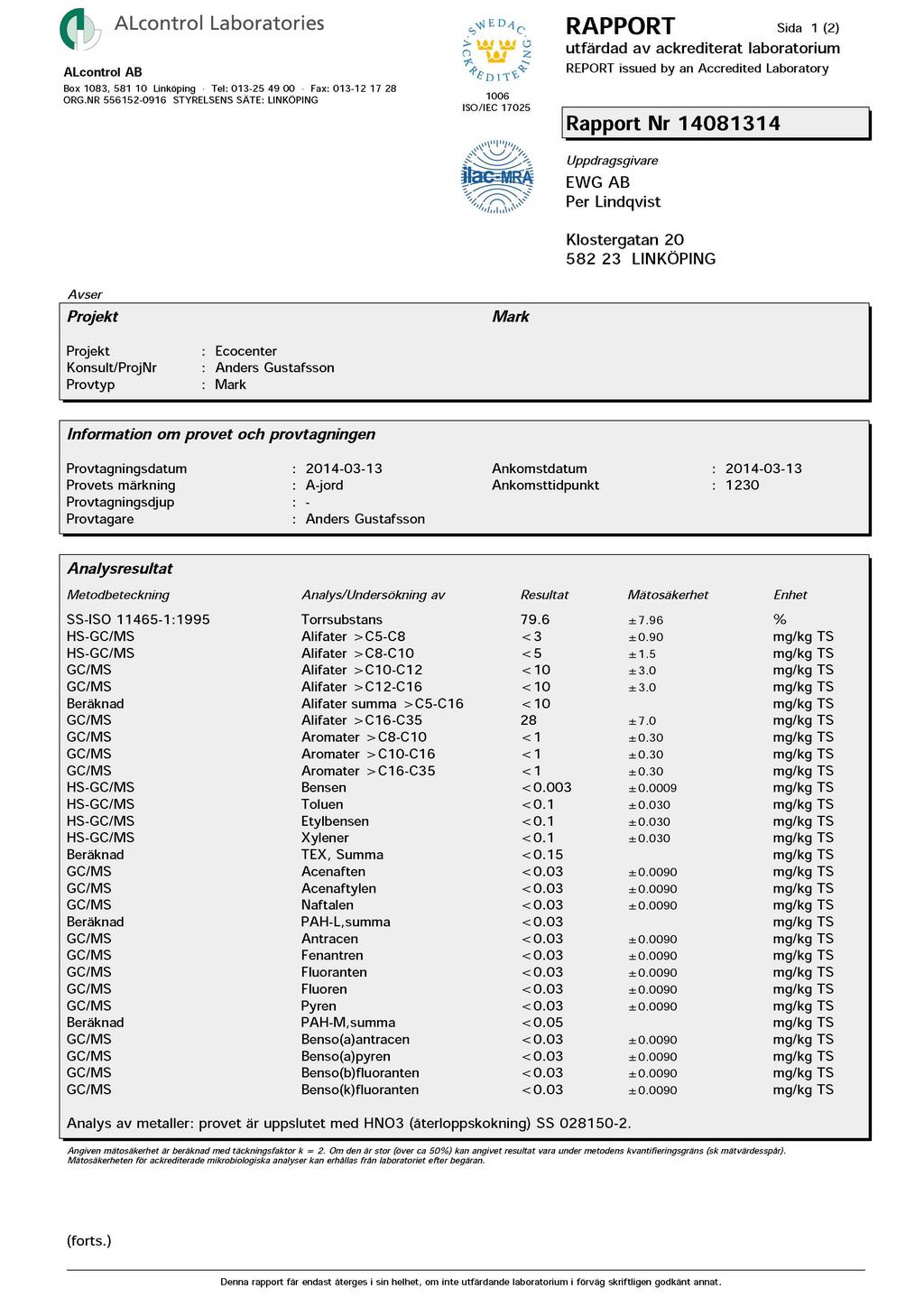

36 Tekniska Verken i Linköping AB Miljörapport Gärstad väst (Kallerstad EcoCenter) 2013 Bilagor BILAGA 5 Analyser av framställda jordprodukter
