1 BULLERUTREDNING Kv. Korgmakaren Rapport Reviderad Upprättad av: Nina Aguilera, Robert Nykvist Granskad av: Godkänd av:

2 BULLERUTREDNING Kv. Korgmakaren KUND Nybro kommun KONSULT WSP Sverige AB Box Jönköping Besök: Östra Storgatan 67 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Akustik Nina Aguilera WSP Akustik Unni Karlsson Nybro kommun (9)

3 INNEHÅLL REVIDERING A 4 SAMMANFATTNING 4 UPPDRAG 4 OBJEKTSBESKRIVNING 4 TRAFIKBULLER 5 Underlag 5 Riktvärden 6 Boverkets allmänna råd 6 Beräkningar 6 INDUSTRIBULLER 7 Riktvärden 7 Mätningar 7 Meteorologiska förhållanden 7 Instrument 8 RESULTAT 8 Ljudnivå från trafik 8 Ljudnivå från industrier 8 Slutsats 9 BILAGOR 9 3 (9)

4 REVIDERING A Förklaring kring mätning och utvärdering har tydliggjorts; Naturvårdsverkets Metod för immissionsmätning av externt industribuller har använts för utvärdering av mätresultatet. Mätresultat som inkluderar trafikbuller har tagits bort från rapporten då de inte används för slutsatsen. Ändringar i rapporten markeras med ett vertikalt streck i vänstra marginalen. SAMMANFATTNING WSP Akustik fått i uppdrag av Nybro kommun att utföra en bullerutredning för kvarteret Korgmakaren i Nybro. Nybro kommun har utformat ett nytt förslag till detaljplan för kvarteret, varför en bullerutredning behövs. Utredning har omfattat beräkning av trafikbuller samt uppskattning av bullerpåverkan från industrier. Enligt beräkningarna uppgår den ekvivalenta ljudnivån från trafik till dba i definierade mätpunkter på området. Med mätning och beräkning som underlag uppskattas bullerbidraget från industri vara under 45 dba dag- och kvällstid. Buller från trafik bedöms vara den huvudsakliga källan medan buller från industri inte påverkar den totala situationen nämnvärt. UPPDRAG WSP Akustik har på uppdrag av Nybro kommun gjort en bullerutredning för kvarteret Korgmakaren i Nybro. I utredningen ingår beräkning av trafikbuller samt uppskattning av bullerpåverkan från industrier, baserat på mätningar av totala bullersituationen och beräknad ljudnivå från vägtrafik. OBJEKTSBESKRIVNING t ligger utmed Bangatan i centrala Nybro. Området är bullerutsatt från trafik, främst på Bangatan, verksamheten vid Nybro Cementgjuteri AB samt matvaruaffären Lidl. Figur 1 nedan visar aktuellt planförslag. Planförslaget medger att bullerskydd utmed Bangatan får uppföras, markerat med svarta punkter i figuren. 4 (9)

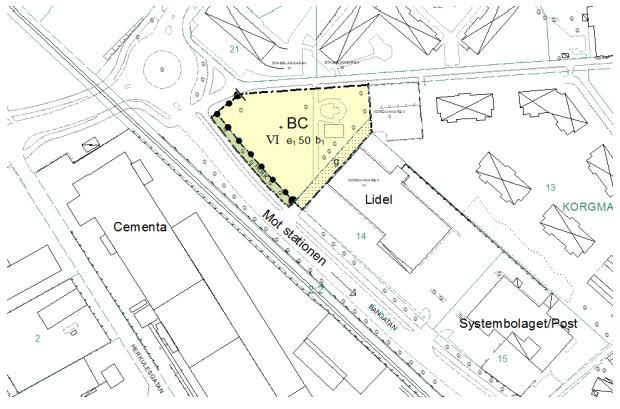

5 Figur 1. Planförslag. TRAFIKBULLER Underlag Beräkningarna har gjorts utifrån följande underlag: Kartmaterial, Nybro kommun, levererat Höjddata grid 2+, inköpt från Metria Trafikdata, Nybro kommun, levererat och Trafikdata som används i beräkningen anges i Tabell 1 nedan. För beräkning av ÅDT 2014 för Bangatan och Doktor Sandbergs gata har en trafikökning på 0,5 % per år använts. Väg/gata ÅDT 2011 ÅDT 2014 Andel tung trafik [%] Hastighet [km/h] Bangatan Doktor Sandbergs gata Jutarnas väg Cirkulationsplats ) Beräknat med en ökning på 0,5 % /år 2) Medeltal baserat på de övriga gatorna Tabell 1. Trafikdata. 5 (9)

6 Riktvärden Infrastrukturpropositionen 1996/97:53 anger följande riktvärden för buller från trafik: 30 dba ekvivalentnivå inomhus 45 dba maximalnivå inomhus nattetid dba ekvivalentnivå utomhus (vid fasad) 70 dba maximalnivå vid uteplats i anslutning till bostad Dessa riktvärden bör normalt inte överskridas vid nybyggnation av bostadsbebyggelse eller vid nybyggnation eller väsentlig ombyggnation av trafikinfrastruktur. Vid tillämpning av riktvärdena vid åtgärder i trafikinfrastrukturen bör hänsyn tas till vad som är tekniskt möjligt och ekonomiskt rimligt. I de fall utomhusnivån inte kan reduceras till nivåer enligt ovan bör inriktningen vara att inomhusvärdena inte överskrids. Boverkets allmänna råd Enligt Boverkets allmänna råd säger huvudregeln att den dygnsekvivalenta ljudnivån inte bör överstiga dba vid nybyggnation. De allmänna råden säger följande om avsteg från huvudregeln: I vissa fall kan det vara motiverat att göra avsteg från huvudregeln i dessa allmänna råd. Avvägningar mellan kraven på ljudmiljö och andra intressen bör kunna övervägas: i centrala delar av städer och större tätorter med bebyggelse av stadskaraktär, till exempel ordnad kvartersstruktur. Avsteg kan också motiveras vid komplettering: av befintlig tät bebyggelse längs kollektivtrafikstråk i större städer med ny tätare bebyggelse, till exempel ordnad kvartersstruktur, längs kollektivtrafikstråk i större städer Boverkets allmänna råd anger att avsteg kan göras i form av en tyst sida. Med tyst sida menas en sida med en dygnsekvivalent ljudnivå som är lägre än 45 dba och en maximal ljudnivå som är lägre än 70 dba. Normalt bör minst hälften av bostadsrummen, i första hand sovrummen, vändas mot den tysta sidan. Med bostadsrum menas rum för sömn och vila och rum för daglig samvaro, dock inte kök. Tyst sida kan då användas som komplement om ljudnivån vid fasad överstiger dba. Beräkningar Beräkningar av buller har utförts med hjälp av beräkningsprogrammet SoundPLAN version 7.3. Beräknade ljudnivåer avser frifältsnivåer, det vill säga ljudnivå utan inverkan av ljudreflex från egen fasad. Beräkningarna för buller från vägtrafik är utförda enligt Naturvårdsverkets rapport Vägtrafikbuller nordisk beräkningsmodell, reviderad 1996, rapport Enligt Naturvårdsverkets beräkningsmodell för vägtrafikbuller är giltigheten i beräkningsmodellen begränsad till avstånd upp till 300 m från vägen vid neutrala eller måttliga medvindsförhållanden (0-3 m/s). 6 (9)

7 Noggrannheten är avståndsberoende och beräknas vara 3 db vid 50 m avstånd och 5 db vid 200 m avstånd. INDUSTRIBULLER I uppdraget ingår att göra en översiktlig bedömning av bullerspridningen från de intilliggande industrierna. Bedömningen baseras på mätningar av total bullersituation, observationer på plats och trafikbullerberäkningar. Riktvärden Som riktvärden gällde förut Naturvårdsverkets Riktlinjer för extern industribuller, Råd och riktlinjer, 1978:5. Dessa har gällt fram till och med juni 2013 då de upphävdes. Naturvårdsverket och Boverket har fått i uppdrag av regeringen att samordna sina vägledningar om buller från industri. Den nya vägledningen planeras till I väntan på nya riktlinjer används vägledning baserad på tidigare riktlinjer. Vägledningens riktvärden avser A-vägda ekvivalenta ljudnivåer, L Aeq. Nedan redovisas riktvärdena för industri vid bostäder och rekreationsytor i bostäders grannskap. 50 dba ekvivalentnivå dagtid kl dba ekvivalentnivå kvällstid kl , samt lör- sön- och helgdag kl dba ekvivalentnivå nattetid kl Mätningar Mätning av total bullersituation har gjorts i fyra punkter inom planområdet. Mätningarna utfördes av Robert Nykvist, WSP Akustik. Mätningarna utfördes i syfte att få underlag för bedömning av industribullret inom planområdet. Då trafiken är den dominerande bullerkällan genomfördes och utvärderades därför mätningarna enligt både Naturvårdsverket rapport 3298, Buller från vägtrafik, förenklad metod och enligt Naturvårdsverkets Metod för immissionsmätning av externt industribuller. Bullret från Nybro Cementgjuteri har karaktär av ett konstant bakgrundsbuller och enstaka mer bullrande aktiviteter, så som hjullastare och lastbilar som kör och arbetar inom verksamhetsområdet. Under mätningarna noterades den aktivitet som iakttogs och som bedömdes påverka resultatet. Meteorologiska förhållanden De meteorologiska förhållandena har stor betydelse vid mätningar. Vid mättillfället var det vindstilla, -2º C, lätt snöfall och ca 5 cm snötäcke. Många av fordonen kan också förväntas köra med dubbdäck och då halka rådde bedömdes hastigheten hos fordonen generellt vara låg. Mätförhållandena är godkända enligt mätstandarden för industribuller varför de uppmätta värdena kan utvärderas enligt denna standard. Mätförhållandena är generellt inte godkända för utvärdering enligt mätstandarden för trafikbuller varför en jämförelse med beräknade trafikbullernivåer inte är relevant. 7 (9)

8 Instrument Under mätningen användes instrument enligt Tabell 2: Typ Tillverkare Beteckning Serienummer Ljudnivåmätare Svantek SVAN Mikrofon Svantek SV12L Kalibrator Larson Davis CAL Tabell 2: Mätinstrument. RESULTAT Resultatet av bullerberäkningarna redovisas i bilaga 1-6. Resultatet från mätningarna redovisas i Tabell 3. Färgfältskartor som redovisas i bilagorna är beräknade på höjden två meter över mark. Färgfältskartorna är uppbyggda av beräkningspunkter varannan meter. Sektioner som redovisas i bilagorna är uppbyggda av beräkningspunkter varje meter. Ljudnivå från trafik Ljudnivån från trafik har beräknats i de punkter mätningar utfördes. Beräkningarna visar att ljudnivån från trafik uppgår till dba i beräkningspunkterna. För att underlätta vid planering av bebyggelse har en sektion genom planområdet beräknats. Planförslaget tillåter byggnation i högst 6 våningar. Då planförslaget också tillåter byggnation av bullerskärm har även denna situation beräknats, för att visa effekten av skärmen på det aktuella området. Bullerskärmen i beräkningarna är 2,5 m hög. Sektionerna är tänkta att användas som hjälpmedel för att avgöra var en byggnad kan placeras samt hur hög byggnaden kan vara för att uppfylla riktvärdena. Se sektionerna i bilaga 3 och 6. Beräkningar utan skärm kan ses i bilaga 1-3 och beräkningar med skärm kan ses i bilaga 4-6. Ljudnivå från industrier Mätningar har gjorts i fyra punkter inom området för detaljplanen. L Amin i Tabell 3 nedan är det lägsta värdet som uppmättes under mätningarna, alltså ljudnivån utan påverkan från trafik. 8 (9)

9 Resultatet från mätningarna redovisas i Tabell 3 nedan. Mätpunkt L Amin (dba) Aktivitet på industri 1 43 Frontlastare på tomgång 2 39 Ingen hörbar aktivitet 3 41 Lastbil som backar intill byggnaden 4 37 Tömning av lastbil Tabell 3. Resultat av mätning. De uppmätta värdena och bedömning av mättekniker på plats indikerar att bullerbidraget från industrierna understiger 45 dba. Slutsats Utifrån resultatet av mätningen och observationer på plats kan det antas att industrins bidrag till ekvivalent ljudnivå är mindre än 45 dba dag- och kvällstid, vilket är betydligt lägre än ljudnivån från trafik. Med så stor skillnad i ljudnivåbidrag påverkar inte buller från industrin totalsituationen nämnvärt. BILAGOR Bilaga 1 Ekvivalent ljudnivå Bilaga 2 Maximal ljudnivå Bilaga 3 Sektion, ekvivalent ljudnivå Bilaga 4 Ekvivalent ljudnivå med skärm Bilaga 5 Maximal ljudnivå med skärm Bilaga 6 Sektion med skärm, ekvivalent ljudnivå 9 (9)
