1 FOJAB Arkitekter i Malmö AB Malmö

2 Datum Uppdragsnummer Utgåva/Status D. Galbraith V. Lidström L. Sjögren Uppdragsledare Handläggare Granskare Ramböll Sverige AB Skeppsgatan Malmö Telefon Fax Organisationsnummer

3 Innehållsförteckning 1. Inledning Förutsättningar och befintliga förhållanden Befintliga förhållanden Förutsättningar för beräkning av fördröjningsbehov Behov för dagvattenhantering vid exploatering Anslutningsmöjlighet för dagvattensystemet i Kronetorp 1: Ytor och olika avrinningskoefficienter Fördröjningsbehov Fördröjningsbehov för avrinningsområde 1: Fördröjningsbehov för avrinningsområde 2: Fördröjningsbehov för avrinningsområde 3: Förslag till fördröjningsmagasin inom planområdet Höjdsättning av fördröjningsmagasin Fördröjning under mark ett alternativ MKN miljökvalitetsnormer gällande vatten för Kronetorp 1: Alnarpsån Alnarpsströmmen Fortsatt arbete... 9 Bilagor Bilaga 1 Fördröjningsberäkning för avrinningsområde 1 Bilaga 2 - Fördröjningsberäkning för avrinningsområde 2 Bilaga 3 - Fördröjningsberäkning för avrinningsområde 3 i

4 1. Inledning I samband med detaljplanearbetet för del av fastigheten Kronetorp 1:1 har Ramböll Sverige AB utfört en behovsutredning gällande dagvattenhantering. Fastigheten ligger i östra delen av Arlöv, väster om trafikplats Kronetorp och omgärdas av Kronetorpsvägen, Lundavägen, E22 (Stockholmsvägen) och E20/E6 (Yttre Ringvägen). Markägaren Planbo Bostad är intresserade av att utveckla området kring Kronetorps gård till hotell- och konferenscenter. FOJAB arktitekter AB har tagit fram ett planprogram till detaljplan för området där möjligheten prövas att inrymma de verksamheter som Planbo Bostad önskar. Utredningen syftar till att visa hur behovet av hantering av dagvatten ser ut inom fastigheten för att kunna möte kommunens riktlinje på att befintliga ledningar endast kan ta emot 1,5 l/s,ha. Av utredningen framgår även vilka miljökvalitetsnormer (MKN) som gäller för det planerade området och hur dagvattenhanteringen i området påverkas av dessa. 2. Förutsättningar och befintliga förhållanden 2.1 Befintliga förhållanden Ytan, ca 21 ha, består idag främst av åkermark med undantag för Kronetorps gård och dess anslutande väg och cykelbana, samt den parkanläggning som ligger direkt söder om gården (totalt ca 7ha). Kronetorps gård ligger på den högsta delen av planområdet på ca +17möh. Marken sluttar sedan från gården både norrut, söderut och sydväst längs vägen. I norra delen av området är lägsta nivån +9 möh, i södra delen av området är lägsta nivån + 11 möh och där vägen i sydväst ansluter till Lundavägen är nivån + 11 möh. De geotekniska förutsättningarna är att området främst består av lermorän med vissa inslag av sand (se geoteknisk utredning från Ramböll daterad ). Denna typ av mark är i stort sett impermeabel (ogenomsläpplig) och förutsättningarna för att infiltrera dagvatten ner till grundvattnet är inte gynnsamma i området. Den geotekniska utredningen från Ramböll ( ) visar även att grundvattennivån i området ligger ca 4 meter under marknivån i jorden. 1 av 1

5 Underlag från kommunen vad gäller VA-ledningar i Burlöv visar att kommunen inte har dagvattenledningar i anslutning till området. Enligt uppgift från FOJAB arkitekter AB, ligger det VA-ledningar i Lundavägen. Kartunderlag för dessa saknas. Eftersom den största delen av området består av åkermark så är det troligt att regnvattnet infiltrerar genom matjordslagren för att sedan behöva dräneras. Det finns idag ingen dokumentation som Ramböll tagit del av som beskriver hur denna åkerdränering är utformad. Det finns en damm vid korsningen E20/E6 och Kronetorpsvägen med okänd funktion. Dammen skulle eventuellt kunna ta emot åkerdräneringen från den södra delen av området som sluttar hit. En annan möjlighet är att dammen tar emot en del av vägavvattningen från de intilliggande vägarna. Hur vägavvattningen för intilliggande vägar fungerar är inte utrett. Detaljplaneområdet visas i figur 1 Figur 1:Preliminärt planområde för del av Kronetorp 1:1, med höjdkurvor 2 av 2

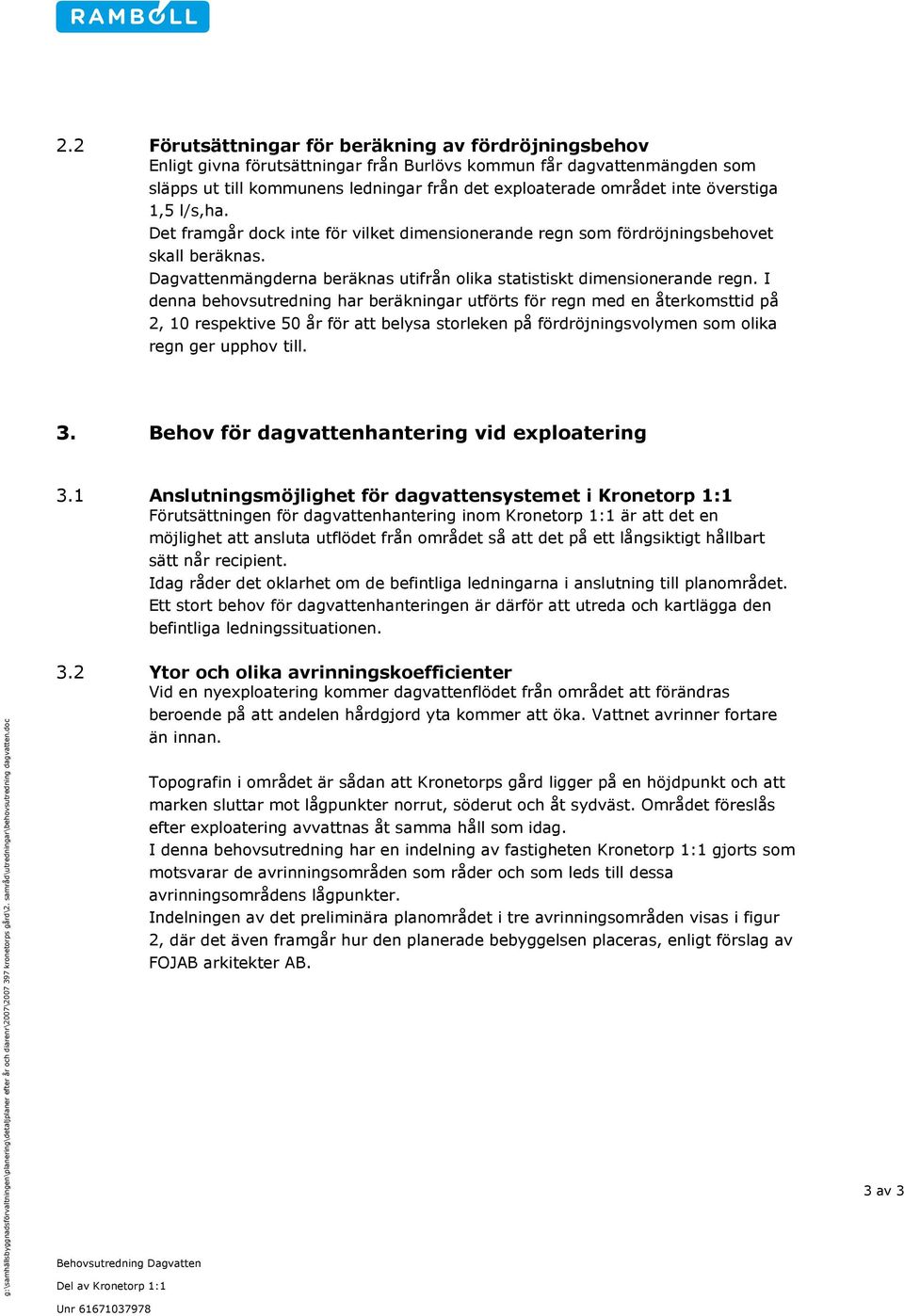

6 2.2 Förutsättningar för beräkning av fördröjningsbehov Enligt givna förutsättningar från Burlövs kommun får dagvattenmängden som släpps ut till kommunens ledningar från det exploaterade området inte överstiga 1,5 l/s,ha. Det framgår dock inte för vilket dimensionerande regn som fördröjningsbehovet skall beräknas. Dagvattenmängderna beräknas utifrån olika statistiskt dimensionerande regn. I denna behovsutredning har beräkningar utförts för regn med en återkomsttid på 2, 10 respektive 50 år för att belysa storleken på fördröjningsvolymen som olika regn ger upphov till. 3. Behov för dagvattenhantering vid exploatering 3.1 Anslutningsmöjlighet för dagvattensystemet i Kronetorp 1:1 Förutsättningen för dagvattenhantering inom Kronetorp 1:1 är att det en möjlighet att ansluta utflödet från området så att det på ett långsiktigt hållbart sätt når recipient. Idag råder det oklarhet om de befintliga ledningarna i anslutning till planområdet. Ett stort behov för dagvattenhanteringen är därför att utreda och kartlägga den befintliga ledningssituationen. 3.2 Ytor och olika avrinningskoefficienter Vid en nyexploatering kommer dagvattenflödet från området att förändras beroende på att andelen hårdgjord yta kommer att öka. Vattnet avrinner fortare än innan. Topografin i området är sådan att Kronetorps gård ligger på en höjdpunkt och att marken sluttar mot lågpunkter norrut, söderut och åt sydväst. Området föreslås efter exploatering avvattnas åt samma håll som idag. I denna behovsutredning har en indelning av fastigheten Kronetorp 1:1 gjorts som motsvarar de avrinningsområden som råder och som leds till dessa avrinningsområdens lågpunkter. Indelningen av det preliminära planområdet i tre avrinningsområden visas i figur 2, där det även framgår hur den planerade bebyggelsen placeras, enligt förslag av FOJAB arkitekter AB. 3 av 3

7 Figur 2, Avrinningsområden med ytfördelning enligt arkitektförslag, inom del av Kronetorp 1:1. Avrinningsområde 1: Vägen som leder upp till gården från sydväst ca 0,8 ha. Avrinningsområde 2: Cykelbanan öster om mässan ca 0,2ha samt parkanläggningen söder om mässan ca 5ha. Avrinningsområde 3: Mässan ca 4ha, parkering ca 3,5ha, grönyta öster om parkering ca 0,2ha hårdgjorda ytor runt mässområdet ca 5,8 ha samt anslutningsvägen till mässan från norr ca 1,8 ha. 4 av 4

8 Beroende på valet av ytbeläggning kommer bidraget av ytavrinning att variera för de olika delytorna inom avrinningsområdena. I tabellen nedan anges avrinningskoefficienten för de olika områdestyperna med alternativa ytbeläggningar dels på mässans tak och dels på parkeringsytan. Delområde φ Kommentar Mässa - grönt tak 0,5 Ökar till ca 0,9 för 10-års respektive 50-årsregn Mässa konventionellt hårt tak 0,9 Parkeringsyta genomsläpplig beläggning (t.ex. armerat grus) 0,5 Antas vara mer genomsläpplig för 2-års regn, ökar till ca 0,8 för 10-års respektive 50-årsregn, eftersom marken i området är moränlera med låg infiltrationsförmåga vid hög belastning. Parkeringsyta asfaltbeläggning 0,8 Parkmark, grönområde 0,1 Vägar, cykelbanor 0,8 Antas som betongyta alt stensattyta Hårdgjord yta vid entré 0,8 3.3 Fördröjningsbehov Vid beräkning av fördröjningsbehovet för Kronetorp 1:1 har beräkningarna utförts med regn av återkomsttiderna 2, 10 respektive 50 år. Regnintensiteten för det aktuella området beräknas med hjälp av Dahlströms formel, där hänsyn tas till regnets återkomsttid, rinntid och en regional parameter Z. Z-parametern för Kronetorpsområdet är satt till 14. Rinntiden motsvarar den tid det tar för en vattenpartikel att ta sig från den punkt inom området som ligger längst från utsläppspunkten, här är rinntiden satt till 10 minuter vilket är väl tilltaget för området. Fördröjningsbehovet kommer att variera beroende av vilken ytbeläggning som väljs, detta ger i sin tur upphov till olika sammanvägda avrinningskoefficienter. Fördröjningsbehovet beräknas med hjälp av Svenskt Vattens beräkningsmodell enligt publikation P90, tillgänglig på (beräkningarna biläggs detta PM). Avtappning till befintliga ledningar är 1,5 l/s,ha enligt givna förutsättningar Fördröjningsbehov för avrinningsområde 1: Yta 0,8 ha väg med φ = 0,8 Fördröjningsbehov (m 3 ): 2-års regn => 92 m 3 10-års regn =>168 m 3 50-års regn => 325 m 3 5 av 5

9 3.3.2 Fördröjningsbehov för avrinningsområde 2: Yta: 0,2 ha cykelbanan med φ = 0, 8 5 ha parkanläggning med φ = 0,1 Den sammanvägda avrinningskoefficienten blir φ =0,12. Fördröjningsbehov (m 3 ): 2-års regn => 90 m 3 10-års regn => 164 m 3 50-års regn => 316 m Fördröjningsbehov för avrinningsområde 3: För avrinningsområde 3 kan två extremfall ställas upp där valet av ytbeläggning spelar roll för avrinningskoefficienten för området. Yta: 4 ha tak på mässan med φ = 0,5 alt 0,9 (beroende på intensitet) 3,5 ha parkering med φ = 0,5 alt 0,8 (beroende på intensitet) 5,8 ha hårdgjord yta med φ = 0,8 0,2 ha grönområde med φ = 0,1 Den sammanvägda avrinningskoefficienten blir φ =0,62, används för 2-års regn när grönt tak och genomsläppligbeläggning på parkering används. Den sammanvägda avrinningskoefficienten blir φ =0,82, används för 10-års och 50-års regn och även 2-års regn när konventionellt hård beläggning används. Fördröjningsbehov (m 3 ): 2-års regn, med grönt tak och genomsläpplig beläggning (φ = 0,62) => 1204 m 3 2-års regn, utan grönt tak och genomsläpplig beläggning (φ = 0,82) => 1592 m 3 10-års regn (φ = 0,82) => m 3 50-års regn (φ = 0,82) => m 3 4. Förslag till fördröjningsmagasin inom planområdet För att kunna anlägga de fördröjningsvolymer som redovisats ovan krävs att det avsätts utrymme dvs de beräknade fördröjningsvolymerna upptar en viss yta och ett visst djup. För området Kronetorp 1:1 ligger grundvattenytan i snitt 4 meter under jorden. För att grundvattnet skall förbli opåverkat bör dagvattendammar/magasin förläggas så att magasinets botten ligger minst 1 meter över grundvattenytan. Generellt gäller för fördröjningsmagasin att de skall placeras i lågpunkter, så att man undviker pumpning av dagvatten och att dagvattnet an rinna till magasinet med självfall. 6 av 6

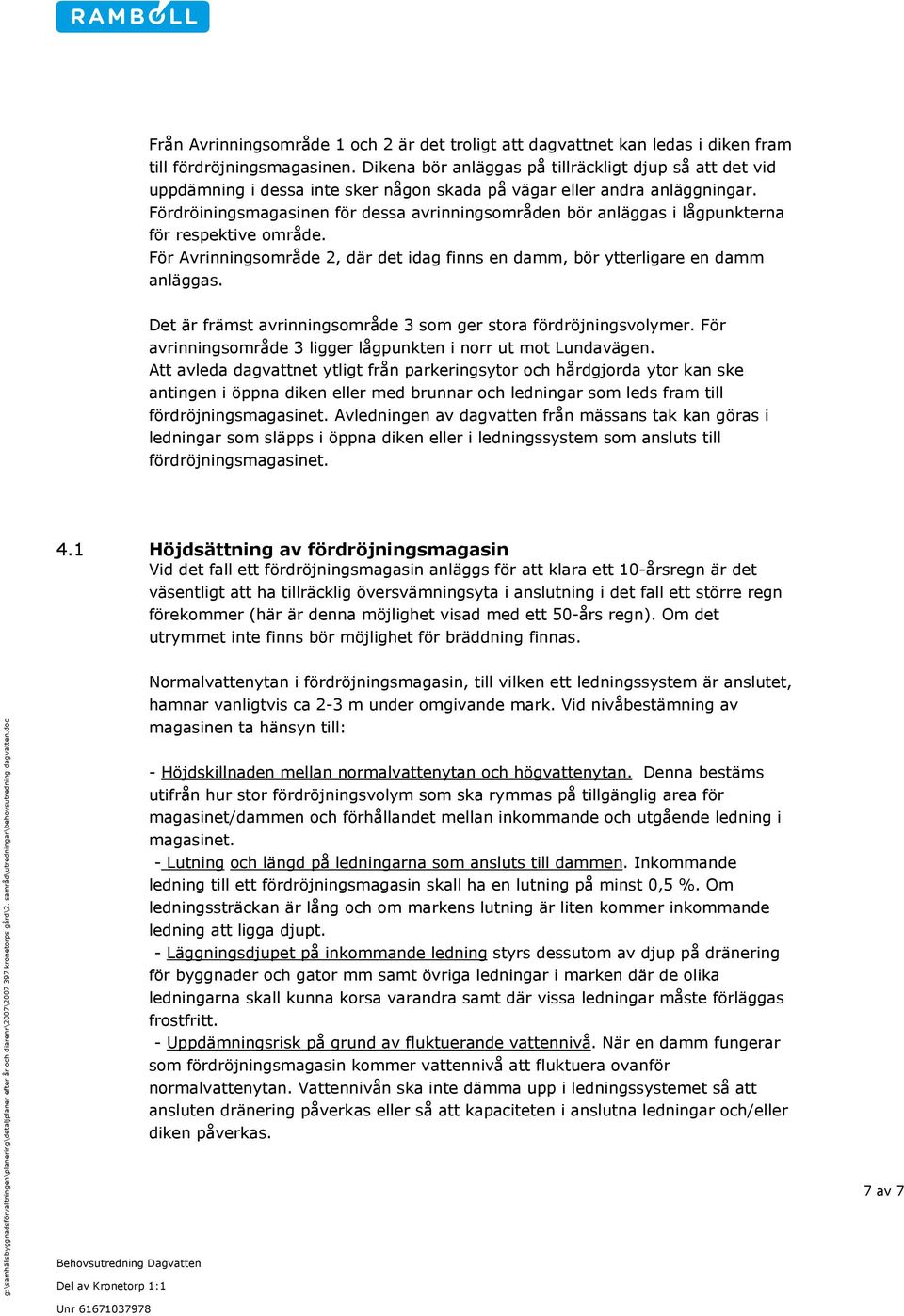

10 Från Avrinningsområde 1 och 2 är det troligt att dagvattnet kan ledas i diken fram till fördröjningsmagasinen. Dikena bör anläggas på tillräckligt djup så att det vid uppdämning i dessa inte sker någon skada på vägar eller andra anläggningar. Fördröiningsmagasinen för dessa avrinningsområden bör anläggas i lågpunkterna för respektive område. För Avrinningsområde 2, där det idag finns en damm, bör ytterligare en damm anläggas. Det är främst avrinningsområde 3 som ger stora fördröjningsvolymer. För avrinningsområde 3 ligger lågpunkten i norr ut mot Lundavägen. Att avleda dagvattnet ytligt från parkeringsytor och hårdgjorda ytor kan ske antingen i öppna diken eller med brunnar och ledningar som leds fram till fördröjningsmagasinet. Avledningen av dagvatten från mässans tak kan göras i ledningar som släpps i öppna diken eller i ledningssystem som ansluts till fördröjningsmagasinet. 4.1 Höjdsättning av fördröjningsmagasin Vid det fall ett fördröjningsmagasin anläggs för att klara ett 10-årsregn är det väsentligt att ha tillräcklig översvämningsyta i anslutning i det fall ett större regn förekommer (här är denna möjlighet visad med ett 50-års regn). Om det utrymmet inte finns bör möjlighet för bräddning finnas. Normalvattenytan i fördröjningsmagasin, till vilken ett ledningssystem är anslutet, hamnar vanligtvis ca 2-3 m under omgivande mark. Vid nivåbestämning av magasinen ta hänsyn till: - Höjdskillnaden mellan normalvattenytan och högvattenytan. Denna bestäms utifrån hur stor fördröjningsvolym som ska rymmas på tillgänglig area för magasinet/dammen och förhållandet mellan inkommande och utgående ledning i magasinet. - Lutning och längd på ledningarna som ansluts till dammen. Inkommande ledning till ett fördröjningsmagasin skall ha en lutning på minst 0,5 %. Om ledningssträckan är lång och om markens lutning är liten kommer inkommande ledning att ligga djupt. - Läggningsdjupet på inkommande ledning styrs dessutom av djup på dränering för byggnader och gator mm samt övriga ledningar i marken där de olika ledningarna skall kunna korsa varandra samt där vissa ledningar måste förläggas frostfritt. - Uppdämningsrisk på grund av fluktuerande vattennivå. När en damm fungerar som fördröjningsmagasin kommer vattennivå att fluktuera ovanför normalvattenytan. Vattennivån ska inte dämma upp i ledningssystemet så att ansluten dränering påverkas eller så att kapaciteten i anslutna ledningar och/eller diken påverkas. 7 av 7

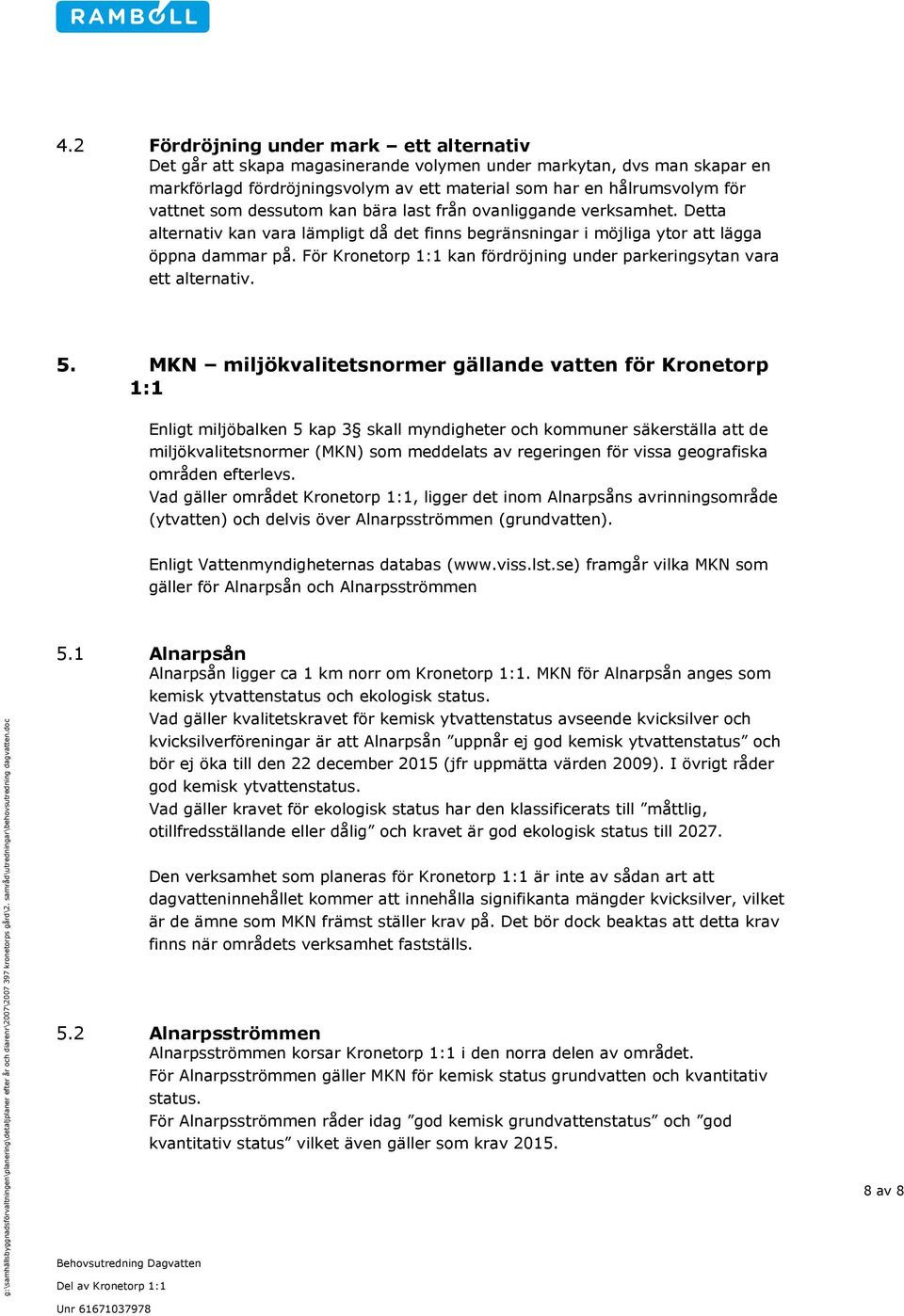

11 4.2 Fördröjning under mark ett alternativ Det går att skapa magasinerande volymen under markytan, dvs man skapar en markförlagd fördröjningsvolym av ett material som har en hålrumsvolym för vattnet som dessutom kan bära last från ovanliggande verksamhet. Detta alternativ kan vara lämpligt då det finns begränsningar i möjliga ytor att lägga öppna dammar på. För Kronetorp 1:1 kan fördröjning under parkeringsytan vara ett alternativ. 5. MKN miljökvalitetsnormer gällande vatten för Kronetorp 1:1 Enligt miljöbalken 5 kap 3 skall myndigheter och kommuner säkerställa att de miljökvalitetsnormer (MKN) som meddelats av regeringen för vissa geografiska områden efterlevs. Vad gäller området Kronetorp 1:1, ligger det inom Alnarpsåns avrinningsområde (ytvatten) och delvis över Alnarpsströmmen (grundvatten). Enligt Vattenmyndigheternas databas ( framgår vilka MKN som gäller för Alnarpsån och Alnarpsströmmen 5.1 Alnarpsån Alnarpsån ligger ca 1 km norr om Kronetorp 1:1. MKN för Alnarpsån anges som kemisk ytvattenstatus och ekologisk status. Vad gäller kvalitetskravet för kemisk ytvattenstatus avseende kvicksilver och kvicksilverföreningar är att Alnarpsån uppnår ej god kemisk ytvattenstatus och bör ej öka till den 22 december 2015 (jfr uppmätta värden 2009). I övrigt råder god kemisk ytvattenstatus. Vad gäller kravet för ekologisk status har den klassificerats till måttlig, otillfredsställande eller dålig och kravet är god ekologisk status till Den verksamhet som planeras för Kronetorp 1:1 är inte av sådan art att dagvatteninnehållet kommer att innehålla signifikanta mängder kvicksilver, vilket är de ämne som MKN främst ställer krav på. Det bör dock beaktas att detta krav finns när områdets verksamhet fastställs. 5.2 Alnarpsströmmen Alnarpsströmmen korsar Kronetorp 1:1 i den norra delen av området. För Alnarpsströmmen gäller MKN för kemisk status grundvatten och kvantitativ status. För Alnarpsströmmen råder idag god kemisk grundvattenstatus och god kvantitativ status vilket även gäller som krav av 8

12 Enligt de geotekniska undersökningarna är marken i området främst moränlera, d.v.s. en relativt tät jord. Dagvatten kommer därför inte att påverka grundvattnet i området nämnvärt eftersom infiltrationsförmågan i mark är begränsad. De fördröjningsmagasin som planeras i området bör dock läggas över grundvattenytan så att risken för påverkan blir så liten som möjlig. 6. Fortsatt arbete Behovet av dagvattenhantering inom planområdet har redovisats. I huvudsak är det två viktiga behov som belyses i denna utredning. Det ena är att det krävs utrymme för stora volymer inom planområdet dvs stora ytor där en vattenyta kan tillåtas att stiga. Det andra är att försäkra sig om att det finns en möjlighet att avleda dagvattenflödet till recipient och att då ha ett utflöde som följer kravet på 1,5 l/s,ha. För att kunna gå vidare med planeringen av dagvattenhanteringen bör därför en grundlig utredning göras av dagvattenhanteringen i Burlöv i stort. 9 av 9
