Geohydrologisk utredning för planerad exploatering i Hareslätt, Kungälv Kommun

Transkript

1 Uppdragsnr: (7) PM Geohydrologisk utredning för planerad exploatering i Hareslätt, Kungälv Kommun C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver WSP Environmental Stockholm-Globen Besök: Arenavägen 7 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

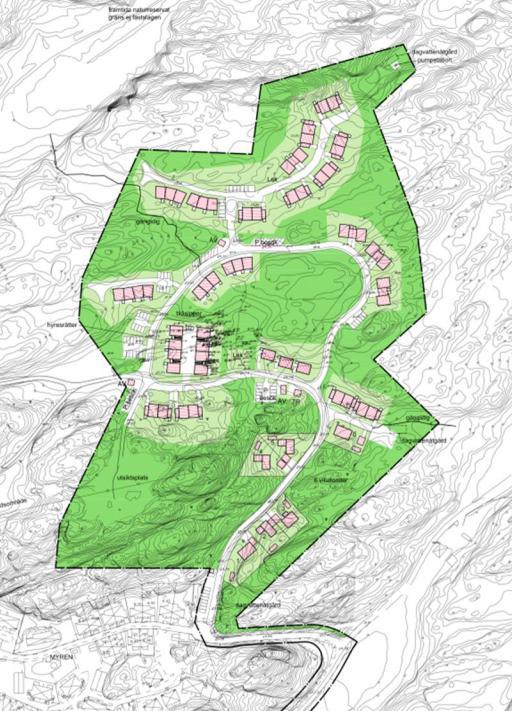

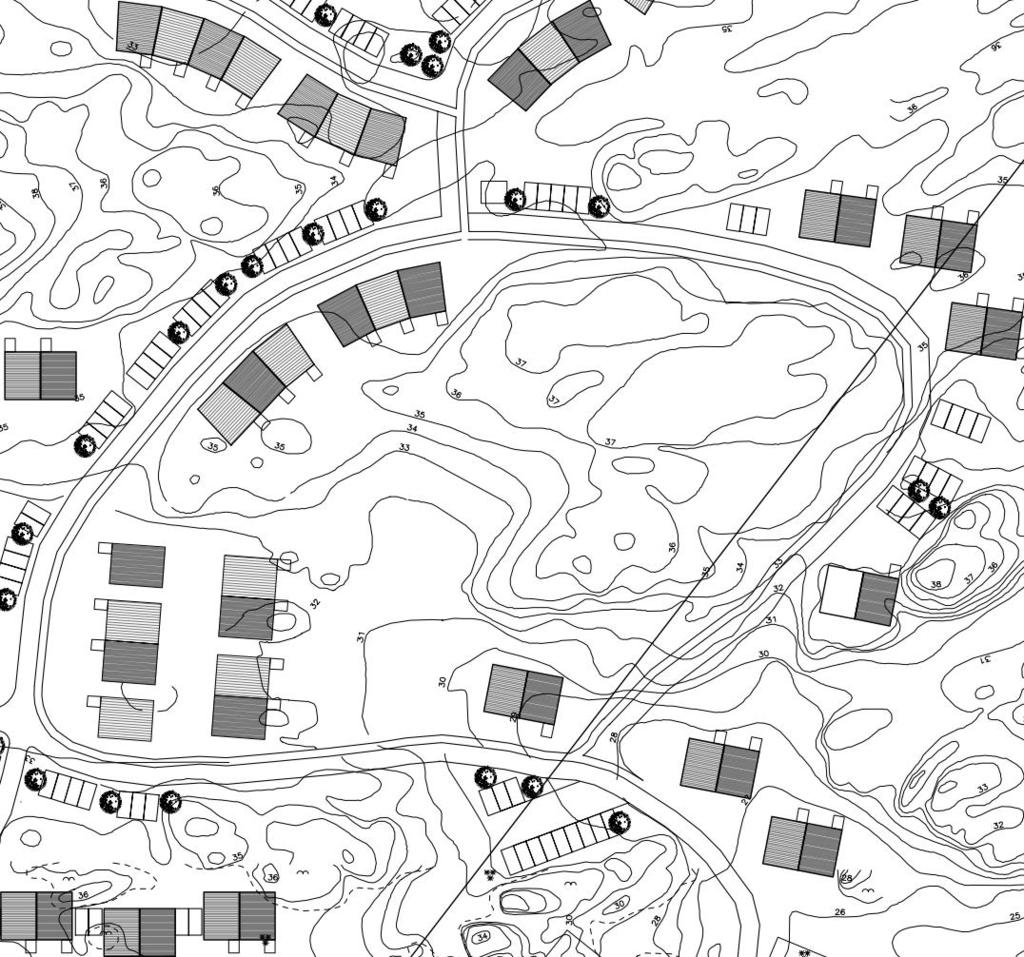

2 Uppdragsnr: (7) Bakgrund och syfte Det råder generellt markavvattningsförbud i Västra Götaland. Om markavvattning sker till följd av en planerad exploatering måste dispens sökas. WSP Environmental har på uppdrag av Kungälvs kommun utrett risker för markavvattning för ett mindre bostadsområde i Hareslätt (Koön), Kungälvs kommun. Planerad exploatering omfattar bl. a uppförande av ett antal bostadsbyggnader, parkeringsplatser samt utbyggnad av vägförbindelser, se figur 1. Enligt planbeskrivningen finns ett antal gölar som av grundläggningsskäl vid exploatering föreslås grävas ut och återfyllas med packad friktionsjord i samband med dränering av dessa områden. Ett VA-ledningsschakt planeras också i anslutning till den nya vägen. Den planerade exploateringen skulle kunna, beroende på de hydrogeologiska förutsättningarna i området, medföra en lokal grundvattensänkning/markavvattning. Syftet med denna utredning är dels att bedöma om planerade exploatering kan ge upphov till markavvattning i området, dels bedöma om planerade åtgärder är tillståndseller anmälningspliktiga. En bedömning görs även om åtgärderna eventuellt kan komma att påverka Miljökvalitetsnormer för vatten. C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver 1.0 Figur 1. Illustrationsplan daterad

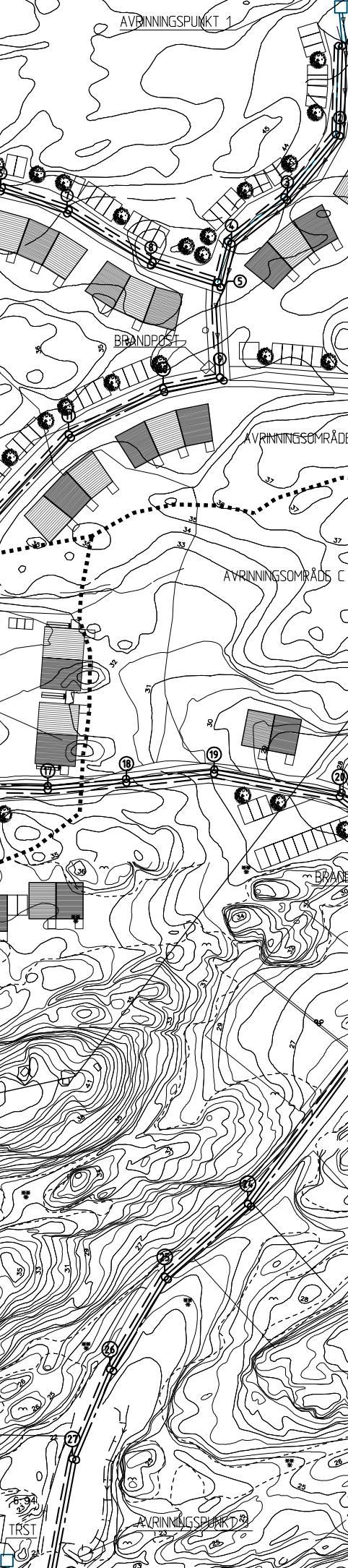

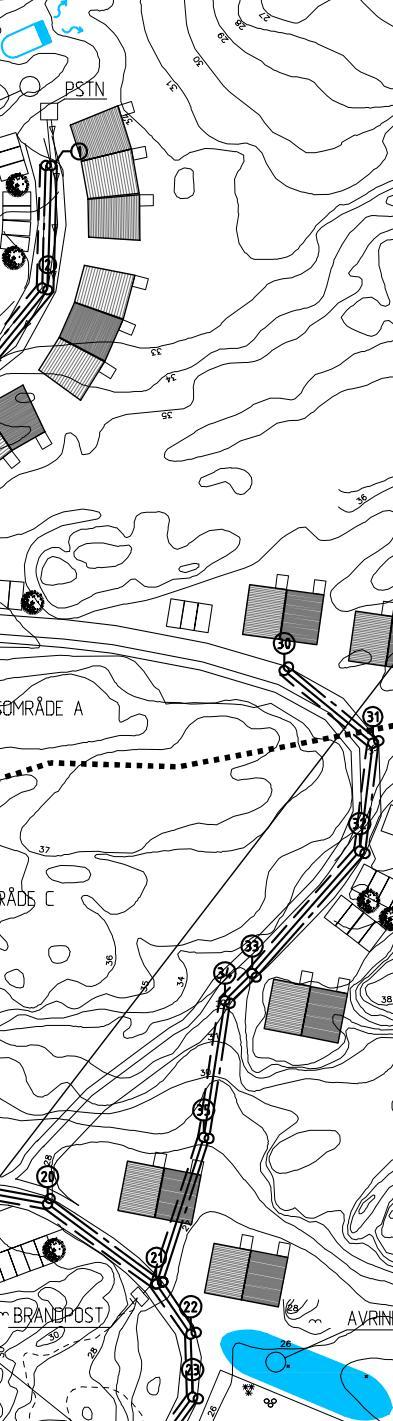

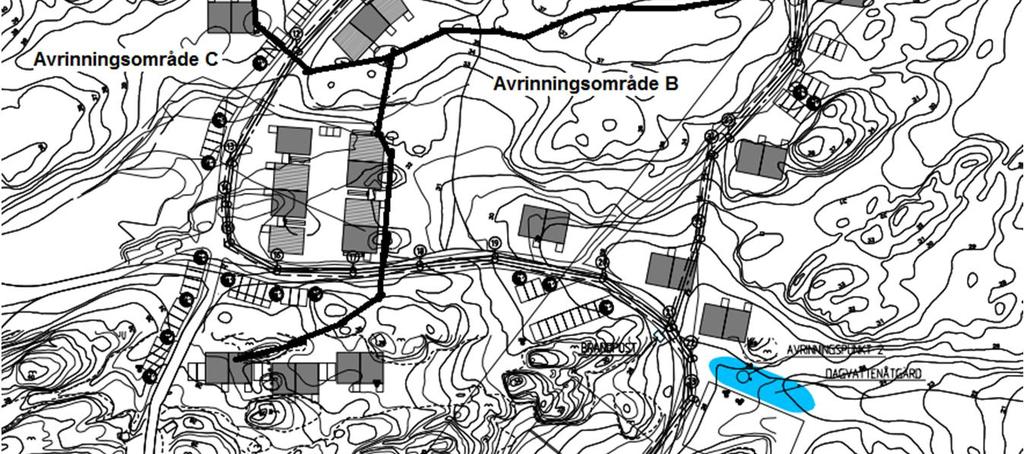

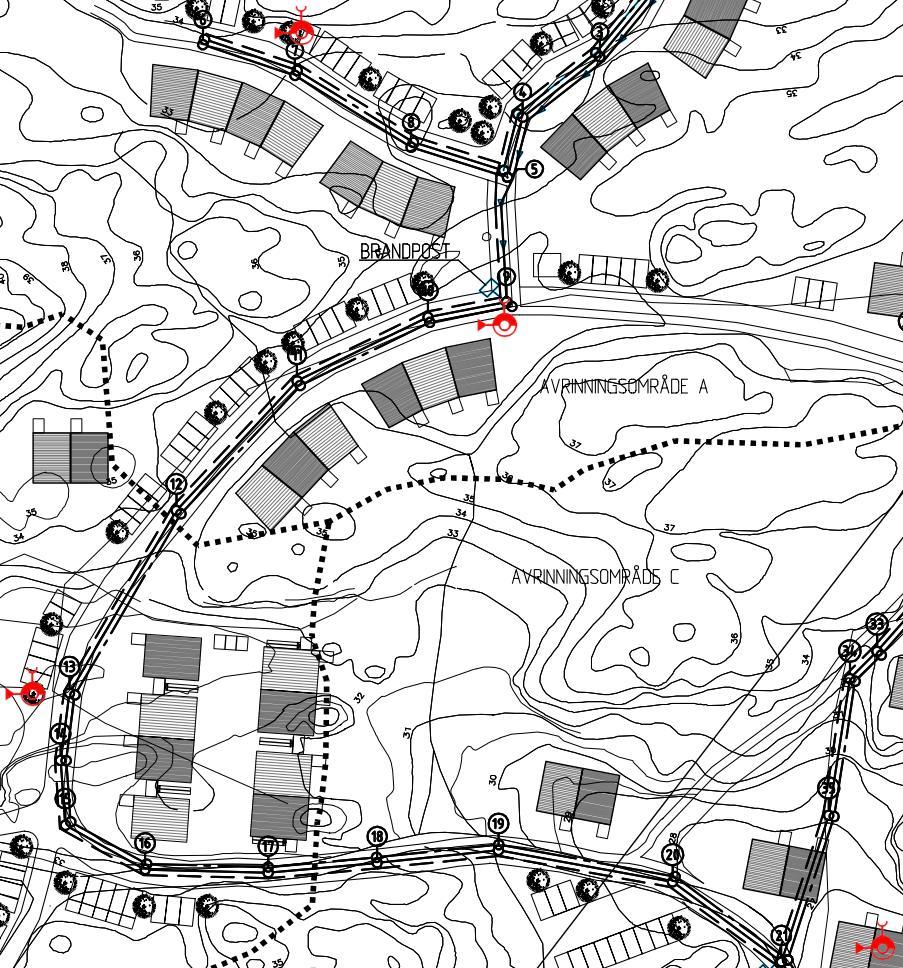

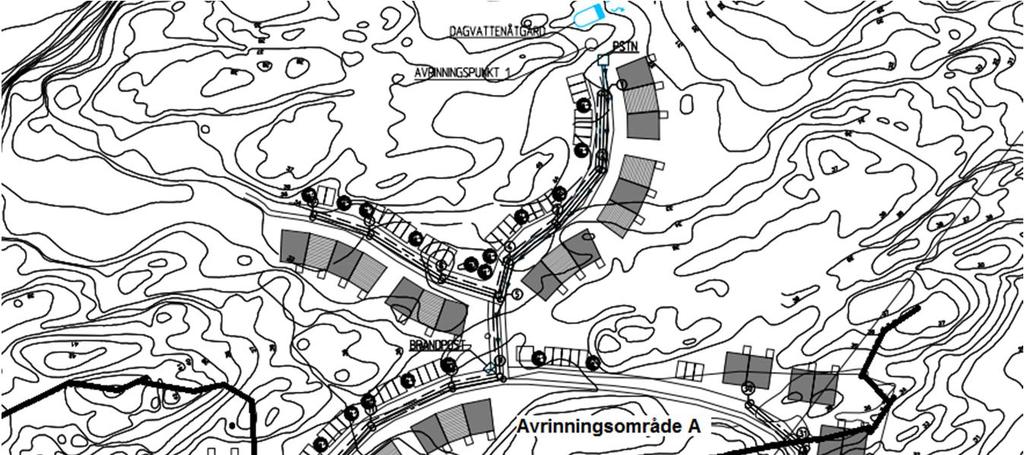

3 Uppdragsnr: (7) Förutsättningar Områdesbeskrivning Området ligger centralt på Koön och är högt beläget. Genom området går en befintlig mindre väg, annars är området obebyggt och består idag av naturmark. Delar av planområdet ligger inom ett vattenskyddsområde för den kommunala vattentäkten vid Marstrand (Pjäxedammen). Höjdryggar som går genom området gör att ytvattnet inom planområdet idag avrinner åt tre olika håll, se Bilaga 1. Område A avrinner norrut mot Pjäxedammen. Område B avrinner västerut, en del via alkärret, och vidare ner mot en damm vars vatten pumpas över till Pjäxedammen. Område C avrinner till största delen via ett mindre vattendrag österut och därefter via campingen norrut till havet Geologiska förhållanden Området består till 75-80% av berg i dagen eller av område med mycket litet jordtäcke på berg. Utefter den befintliga vägen (Långedal) löper jordtäckta svackor/sänkor. I sänkorna har lösa sandblandade organiska jordlager bildats. Jordlagren består generellt av fast torrskorpelera, lera, sand samt av snäckskal, se (provtagningsprotokoll i Bilaga 2). Jordlagrens mäktighet i dessa svackor varierar, enligt utförda geotekniska sonderingar, mellan 0,5-4,0 m. Vid fältbesök i februari 2013 karterades de vattensjuka sänkor (gölar) som lyfts fram i planunderlaget, se Figur 2. Område 2 omtalas i utförd MKB som ett naturvärde (ungt alkärr) med bevarandeintresse. 4. C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver Figur 2. Definierade avrinningsområden A, B och C samt karterade vattensjuka sänkor(gölar) inom respektive avrinningsområde. 1.

4 Uppdragsnr: (7) Nuvarande grundvattennivåer Det finns två typer av grundvatten i området, dels grundvatten i berggrunden, dels ytligt grundvatten i de tunna jordavlagringarna. Aktuellt område ligger på en topografisk höjd och grundvattennivån i berggrunden ligger sannolikt på ett betydligt större djup än planerade anläggningar och kommer därför inte att påverkas. I östra delen av området finns en gammal militäranläggning insprängd i berget. Grundvattenpumparna är dock avstängda sedan länge och anläggningen bedöms i nuläget inte påverka grundvattennivåerna i området. Grundvatten i jordlagren återfinns i jordfyllda svackor (gölar) i berggrunden, se Figur 2. Gölarna är sannolikt mycket täta eftersom vanligtvis ett lager av gyttja/slam i botten som kraftigt begränsar den hydrauliska kontakten med berggrunden/omgivningen. Gölarna är därför att betrakta som åtskilda magasin med mycket begränsad utsträckning. Magasineringsmöjligheterna är därmed mycket begränsade och grundvattennivån i gölarna varierar sannolikt kraftigt under året. Grundvattenrör installerades i karterade sänkor, se Bilaga 1. Rören mättes in och nivåmätningar i rören påbörjades , se tabell 1. Mätprotokoll redovisas i bilaga 1. Tabell 1. Sammanställning av grundvattennivåer ( ). Grundvattenrör Nivå (mumy) Datum Anmärkning WSP 1-0,08 mumy WSP 2 X Ej inmätt WSP 3-0,04 mumy Is i röret! C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver 1.0 Dränerande nivåer i planunderlag Planerade huvudledningsschakt för VA kommer, om inga åtgärder utförs, att i praktiken fungera som djupliggande dränering eftersom ledningsbäddar och fyllnadsmaterial i schaktet har en betydligt högre vattenförande förmåga än omgivande jord/berg. Även de områden där urgrävning/återfyllning krävs kan ha en dränerande inverkan på omgivningen, beroende på vilken nivå VA-serviser och dräneringar vid respektive fastighet anläggs på. Schaktbotten för huvudledning ligger enligt principskiss i VA- och dagvattenutredning Hareslätt - bostäder på Koön, daterad i snitt på ca 2,5 m under marken och kommer bli dimensionerande avseende dräneringsnivån i området. VAschaktet kommer att utföras omväxlande i ursprängda kanaler i berg och/eller i jordlager. Det är endast vattenförande jordlager som kommer att påverkas eftersom grundvattennivån i berget sannolikt ligger på betydligt större djup. Influens- och vattenbalansberäkningar VA-schaktet och urgrävningar kommer, beroende på schaktbottennivån och jordens vattenförande egenskaper, dra till sig grundvatten från omgivande jordlager. För att få en uppfattning om hur stort influensområdet blir har överslagsberäkningar utförts, se Bilaga 4. Ett generellt värde på den hydrauliska konduktiviteten för jordlagerprofilen

5 Uppdragsnr: (7) har ansatts till 1*10-6 m/s. Influensen blir då ca 10 m på respektive sida om VAschaktet. Inom detta område kan ytligt mark- och eventuellt förekommande jordgrundvatten avvattnas mot VA-schaktet. Hur kommer karterade sänkor/gölar att påverkas av VA-schakten? För sänka1, 3 och 4 går schaktet mitt igenom dessa svackor och de bedöms därmed blir helt utdränerade. För sänka 2 går VA-schaktet strax öster om sänkan här har vattenbalansberäkningar utförts för att utreda eventuell påverkan. Avståndet mellan VA-schakt och sänka har ansatts till 10 m. Jordlagrens hydraulisk konduktivitet (inkluderat täta bottensediment i gölen) har ansatts till 10-6 m/s och dränerande nivå till 3 m under marken. Resultaten från beräkningarna (se Bilaga 4) visar på att vattenbalansen för sänka 2 kan förändras med upp till ca 3 % utslaget över året. Påverkan kan dock vara större under sommarperioden då nybildningen är mindre. Vid grundläggningen av de parkeringsplatser som är planerade strax väster om VAschaktet vid sänka 2, och som enligt befintlig plan kommer angränsa till våtmarken, bör urgrävning undvikas. Detta skulle kunna påverka markens genomsläpplighet med ett ökat läckaget till VA-schaktet som följd. C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver 1.0 Bedömning av risk för markavvattning Planerad exploatering kommer, om inga åtgärder utförs, medföra att grundvattnet i tre av fyra sänkor (1,3 och 4) försvinner helt. Sänkorna är dock åtskilda och täta med mycket begränsad utsträckning. Påverkan på grundvattennivåerna bedöms därför vara begränsad till respektive sänka. I sänka 2 kommer vattenbalansen, enligt utförda beräkningar och antaganden, att påverkas med ca 3 % utslaget över året. Under sommaren, när nybildningen är mindre, kommer påverkan vara något större. Förändring bedöms generellt vara liten och medför sannolikt ingen mätbar förändring av grundvattennivån i sänkan. Övriga (jordtäckta) områden kan komma att påverkas inom ca 10 m på respektive sida om VA-schaktet och urgrävningar. Sonderingarna visar dock att jorddjupet generellt är mycket litet i dessa områden och att det inte förekomer något grundvatten. Ytligt markvatten kan dock påverkas och avvattnas mot VA-schaktet. Inom större delen av påverkansområdet kommer väg/hus att anläggas. Risken för påverkan på flora/fauna inom resterande delar av påverkansområdet bedöms som liten. Den samlade bedömningen är att planerad anläggning inte kommer medföra någon markavvattning mer än en mycket lokal grundvattenpåverkan i område 1,3 och 4 samt att ytligt markvatten, i områden med liten jordmäktighet där det ej förekomer någon fri grundvattenyta, kan dräneras i närområdet av VA-schaktet (ca 10 m). Förslag till kontrollåtgärder För att verifiera de hydrogeologiska förutsättningarna och läckageberäkningarna avseende sänka 2, föreslås att en provgropsgrävning i planerat läge för VA-schaktet utförs. Jordlagerföljd, djup till berg och eventuell grundvattenströmning dokumenteras. Om provgropen visar på ett högre inläckage än beräknat kan åtgärder, t ex i form av tätskärm eller invallningsåtgärder mot våtmarken/gölen, behöva utföras.

6 Uppdragsnr: (7) Mätning av grundvattennivåerna i installerade grundvattenrör bör utföras under ett antal månader. Detta för att få en uppfattning den naturliga variationen på grundvattennivån i sänkan vilket är en förutsättning om jämförelser före och efter byggskede ska göras. Om möjligt bör grundvattennivån i militäranläggningen mätas, detta för att verifiera att berggrundvattnet ligger på lägre nivå än planerade anläggningar. C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver 1.0 Är planerade åtgärder tillstånds- eller anmälningspliktiga? Länsstyrelsen skriver i sitt yttrande att anläggande av fördröjningsdammar, vägar eller diken samt kulvertering av vattendrag kan medföra grävning, fyllning eller genomförande av erosionsskydd i vattenområdet. Dessa åtgärder innebär vattenverksamhet som kan vara anmälnings- eller tillståndspliktig vattenverksamhet. Tillstånd för vattenverksamhet behövs inte om det är uppenbart att varken allmänna eller enskilda intressen skadas genom vattenverksamhetens inverkan på vattenförhållandena. Utifrån den föreslagna dagvattenhanteringen som redovisas i VA- och dagvattenutredning Hareslätt - bostäder på Koön, daterad bedöms inte den kommunala ytavvattentäkten påverkas negativ, vare sig kvalitativt eller kvantitativt. Förutsatt att VA-schaktet utförs tillräckligt långt från sänka 2 så att inget arbete direkt i vatten behöver utföras bedöms planerade åtgärder inte medföra någon markavvattning och inga allmänna eller enskilda intressen ta skada. Åtgärderna för VA-schaktet bedöms därmed inte vara anmälnings- eller tillståndpliktiga. De parkeringsplatser som är planerade strax väster om VA-schaktet vid sänka 2, och som enligt befintlig plan kommer angränsa till våtmarken, behöver sannolikt grundläggas på någon form av utfyllning som släntas av mot våtmarken. Utfyllnaden bör ej föregås av urgrävning av de naturliga jordlagren då detta skulle kunna öka markens genomsläpplighet med ett ökat utläckaget till VA-schaktet som följd. Utfyllnads- och släntåtgärder bedöms inte påverka vattennivåer eller hydrologin i våtmarken. Åtgärdena kan dock medföra grumling under anläggningsskedet vilket sannolikt innebär anmälningsplikt. Kan miljökvalitetsnormer för vatten påverkas? Aktuellt område avvattnas söderut mot Älgöfjorden och norrut till Marstrandsfjorden. Miljökvalitetsnormerna för båda dessa områden är God ekologisk status 2021 och God kemisk status 2015 enligt vattenmyndighetens hemsida ( Ingen av dessa Miljökvalitetsnormer bedöms bli påverkade av aktuell exploatering utifrån den föreslagna dagvatten- och avloppshanteringen från området.

7 Uppdragsnr: (7) Sammanfattande bedömningar och rekommendationer Planerad anläggning bedöms inte medföra någon markavvattning mer än en mycket lokal grundvattenpåverkan i område 1,3 och 4 (se figur 2). Dessa sänkor/gölar kommer ändå bli påverkade eftersom hus planeras i dessa områden och då kräver urgrävning och dränering. I sänka 2, som är utpekad som ett naturvärde i upprättad MKB, kommer vattenbalansen att påverkas något. Förändringen bedöms dock vara så pass liten att ingen mätbar förändring av grundvattennivån i sänkan förväntas uppstå. Som kontrollåtgärd, för att verifiera de hydrogeologiska förutsättningarna och läckageberäkningarna avseende sänka 2, föreslås att en provgropsgrävning utförs ner till berg i planerat läge för VA-schaktet. Om provgropen visar på ett större inläckage än i beräkningarna kan åtgärder, t ex i form av tätskärm eller invallningsåtgärder mot våtmarken/gölen, behöva utföras. Ytligt markvatten kommer att påverkas inom ca 10 m på respektive sida om VA-schakt och urgrävningar. Inom delar av detta påverkansområde kommer vägar och hus att anläggas. Risken för påverkan på flora/fauna inom resterande delar av området bedöms som liten. Den planerade dagvattenhanteringen bedöms inte påverka den kommunala ytavvattentäkten negativt. Förutsatt att VA-schaktet anläggs tillräckligt långt från sänka 2 så att inga arbeten behöver utföras direkt i vatten bedöms planerade åtgärder inte vara tillstånds- eller anmälningspliktiga. De parkeringsplatser som är planerade strax väster om VA-schaktet vid sänka 2 behöver sannolikt grundläggas på någon form av utfyllning som släntas av mot våtmarken. Åtgärdena kan medföra grumling under anläggningsskedet vilket sannolikt innebär anmälningsplikt. Miljökvalitetsnormer för Älgöfjorden och Marstrandsfjorden bedöms inte bli påverkade negativt av aktuell exploatering. C:\projekt\Hareslätt\PM\PM Hareslätt - Geohydrologisk utredning docx Mall: Pm dot ver 1.0 Göteborg den 29 april, 2013 WSP Environmental Avdelning Mark och Vatten David Klemetz och Joakim Odenberger Bilaga 1 Installerade grundvattenrör samt mätprotokoll Bilaga 2 Provtagningsprotokoll, Jordarter Bilaga 3 Ledningsplan, Ledningsprofiler Bilaga 4 Beräkning av horisontellt flöde och influens

8 Installerade GV-rör

9 GW-MÄTNING, Grundvattenrör PROJEKT: BORRHÅL: Hareslätt - Bostäder på Koön WSP 1 (Gv-rör) SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: PEH 63 Norconsult AB Markytans nivå Filterlängd 1.00 m Tot rörlängd till filter (A) 2.11 m ök rör m ö my SPETSDJUP 2.80 m u my B DATUM A B A-B Anmärkning Sign Total rörlängd Avläsning [GW u ök rör] Vattenhöjd Nivå 12-feb ,08 u my A Bilaga 1. Mätprotokoll WSP 1 (Gv-rör) - Hareslätt, Koön rev JO, Gv-rör 01

10 GW-MÄTNING, Grundvattenrör PROJEKT: BORRHÅL: Hareslätt - Bostäder på Koön WSP 2 (Gv-rör) SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: PEH 63 Norconsult AB Markytans nivå Filterlängd 1.00 m Tot rörlängd till filter (A) ök rör SPETSDJUP m m ö my 3.00 m u my B DATUM A B A-B Anmärkning Sign Total rörlängd Avläsning [GW u ök rör] Vattenhöjd Nivå 22-feb 1.44 A Bilaga 1. Mätprotokoll WSP 2 (Gv-rör) - Hareslätt, Koön, Gv-rör 01

11 GW-MÄTNING, Grundvattenrör PROJEKT: BORRHÅL: Hareslätt - Bostäder på Koön WSP 3 (Gv-rör) SYSTEM: INSTALLERAT AV: INSTALLATIONSDATUM: PEH 63 Norconsult AB Markytans nivå Filterlängd 1.00 m Tot rörlängd till filter (A) 2.88 m ök rör m ö my SPETSDJUP 3.00 m u my B DATUM A B A-B Anmärkning Sign Total rörlängd Avläsning [GW u ök rör] Vattenhöjd Nivå 22-feb Is i röret A Bilaga 1. Mätprotokoll WSP 3 (Gv-rör) - Hareslätt, Koön rev JO, Gv-rör 01

12 Provtagningsprotokoll Blad nr: Uppdrag: Hareslätt detaljplan, Kungälv Sektion: Hål: 5/WSP1 Sign: S.A. Datum: Redskap: Skruv Vattenyta i bh: 0,0 m ö.my. Anmärkning: Myrmark Djup Prov nr Jordartsbedömning Anmärkning Mu Sa sa, Let

13 Provtagningsprotokoll Blad nr: Uppdrag: Hareslätt detaljplan, Kungälv Sektion: Hål: WSP2 Sign: S.A. Datum: Redskap: Skruv Vattenyta i bh: 0,0 m ö.my. Anmärkning: Myrmark Djup Prov nr Jordartsbedömning Anmärkning mu, Torv Sa sk, Le

14 Provtagningsprotokoll Blad nr: Uppdrag: Hareslätt detaljplan, Kungälv Sektion: Hål: WSP3 Sign: S.A. Datum: Redskap: Skruv Vattenyta i bh: 0,0 m ö.my. Anmärkning: Myrmark Djup Prov nr Jordartsbedömning Anmärkning Ej prov mu, Torv Prov rasade av sa, Le Skal

15 OMRÅDE 1 OMRÅDE 2 3

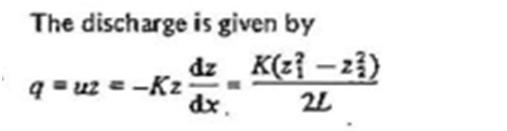

16
