PM Akustik Ljud från skateboardpark, kv Microfilmen

Transkript

1 1 Uppdragsgivare: Idrottsförvaltningen Projekt: Skateboardpark kv. Microfilmen Projektnummer: Antal sidor: 5 Stockholm PM Akustik Ljud från skateboardpark, kv Microfilmen 1. Inledning I kv. Microfilmen, Högdalen planeras för nya bostäder. I samband med projekteringen finns ett förslag på att förlägga en skateboardpark strax söder om bostadsområdet. Parken planeras att ligga i området mellan Magelungsvägen och de två tunnelbanespåren, se figur 1 nedan. Vid användandet av parken kan olika typer av ljud altras, dels ljud från själva åkandet och dels ljud från prat och påropningar av åskådare. I detta PM redogörs för vilka krav som kan ställas på ljudnivå mot bostäders fasader från skateboardparken samt en enklare beräkning av hur höga ljudnivåer som kan tillåtas i parken utan åtgärder mot buller krävs. Det finns inga entydiga krav för buller från en skateboardpark eller från idrottsverksamhet. Normalt används SNV:s råd och riktlinjer för industribuller för att bedöma eventuell störning vid bostäder i närområdet. Riktlinjerna anger olika krav för ekvivalent ljudnivå dag, kväll och natt samt för maximal ljudnivå nattetid.

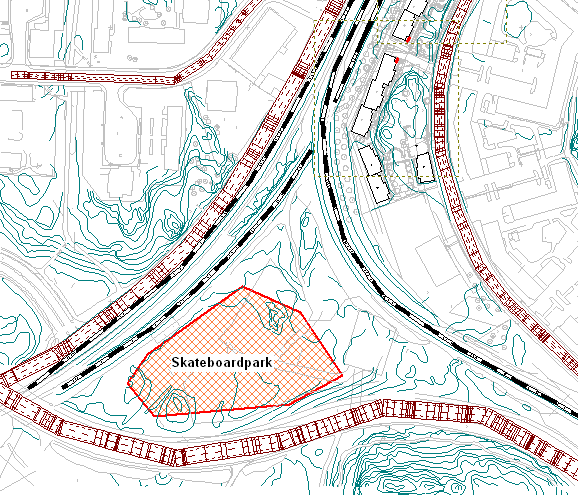

2 2 Figur 1. Bilden visar en principskiss över hur den planerade skateboardparken förläggs i förhållande till bostäderna i kv. Microfilmen.

3 2. Ljudkrav 3 Ljudnivå utomhus vid fasad För externt industribuller gäller SNV:s (Svenska Naturvårdsverkets) råd och riktlinjer 1978:5 enligt tabell nedan. Följande värden får inte överskridas vid grannfastigheter, uteplatser eller utanför denna fastighets fasader. Bullret avser emissioner från fläktar, kylkondensorer m.m. installerade i fastigheten. Tabellen avser frifältsvärden eller till frifältsförhållanden korrigerade värden. Tabell 1. SNV:s råd och riktlinjer 1978:5 frö ljudnivå mot fasad Områdesanvändning Arbetslokaler för ej bullrande verksamhet. Bostäder och rekreationsytor i bostäders grannskap samt utbildningslokaler och vårdbyggnader. Områden för fritidsbebyggelse och rörligt friluftsliv där naturupplevelsen är en viktig faktor. Dag Ekvivalent ljudnivå i db(a) Kväll kl samt SoH Natt Högsta ljudnivå i db(a) läge fast Momentana ljud nattetid

4 3. Beräkning 4 I beräkningen antas närmsta fasad ligga 100 m ifrån skateboardparken. I tabell 2 redovisas för vilka ljudnivåer från källan som kan accepteras för att ljudkrav vid närmsta fasad skall uppfyllas för dag, kväll respektive nattetid. Beräkningen är en grov översiktsberäkning. Tabell 2. Beräknade ljudnivåer med avståndsdämpning, - 6 db/avståndsfördubbling Tabellen visar ljudkrav vid fasad samt det värde på 1,5 m ifrån källan som ger upphov till mottsvarande nivåer. Avstånd [m] Dag Ekvivalent ljudnivå i db(a) Kväll kl samt SoH Natt Högsta ljudnivå i db(a) läge fast Momentana ljud nattetid ,

5 4. Utlåtande 5 Om parken förläggs så att närmsta fasad ligger på avståndet 100 m från parken så gäller att de ljudnivåer som alstras i parken ej får vara högre än de ljudnivåer som anges i tabell 2, på 1,5 m avstånd från källan. Det dimensionerande värdet blir L Aeq,natt 76 db(a) respektive L AFmax,natt 91 db(a). Om parken endast är öppen dagtid gäller L Aeq,dag 81 db(a). Utan allt för mycket skrik är det rimligt att anta att dessa nivåer ej överskrids utslaget på hela tidsperioden. I verkligheten påverkas ljudutbredningen av fler parametrar, t.ex. skärmning till följd av höjdskillnad och dämpning från markens absorption. För att utreda storleken på ljud från skateboardpark krävs en besiktning av vilka typer av ljud som kan uppstå. Detta bör göras genom att mäta verkliga ljuvnivåer vid en befintlig skateboardpark. Utifrån de uppmätta värden kan sedan en komplett beräkning göras där ljudnivå från park mot bostädernas fasader redovisas. I denna beräkning kan även hänsyn tas till markens utformning, nivåskillnader och andra typer av skärmning. Handläggare: Sanna Cramér
