Uppmätning av en referensanläggning för biltvätt (version 3)

Transkript

1 Sida 1 av 8 Autowash i Påarp AB Att. Håkan Nordin Maskinistgatan PÅARP Dalby Uppmätning av en referensanläggning för biltvätt (version 3) Bakgrund Autowash i Påarp AB har gett undertecknad i uppdrag att kartlägga omgivningsbullret från en referensanläggning för biltvätt i Lund. Detta underlag skall kunna användas vid tillståndsgivning för nya anläggningar. Denna rapport har korrigerats efter diskussioner med Anna Hjalmarsson, Växjö Kommun och ytterligare facklitteraturstudier Mätobjekt Fabrikat: Beteckning: Istobal S.A., Spanien Istobal 4CC2400, 4-plats Gör-det-själv-anläggning Leverans: Adress: Skiffervägen, Gastelyckan (industriområde), Lund Tvättcykel (totaltid min.) 1. Renspolning med schampo 2-3 min.

2 Sida 2 av 8 2. Borste med schampo 2-3 min. 3. Avspolning utan schampo 2-3 min. 4. Avspolning med vax 2-3 min. 5. Avspolning med osmosvatten 2-3 min. Samtliga moment utom steg 2 sker med högtryck. Högtryck alstrar mest omgivningsbuller och därför har uppmätningen endast skett under detta tillstånd. Vid mycket teoretisk hög utnyttjandegrad av tvättanläggningen får man räkna med att det tar ca 5 minuter för varje bilbyte dvs. innan en ny tvättcykel startar. Realistisk högsta tvättkapacitet, enligt Håkan Nordin, Autowash i Påarp AB, är mellan kl bilar på fyra bås (en hel tvättanläggning), vilket ger 1,73 (ungefär 50 % av ovanstående). Detta ger en cykeltid av 34,7 min. Det innebär att den ljudnivå, som uppmättes (mätpunkt 1 och 2 dvs. worst case), endast förekommer under 34,6 % av driftstiden (se nedan). Beräkning av tid/andel för olika ljudnivåer 1. Högtryckssprutning = Mätpunkt 1 och 2 12,0 min. 34,6 % 2. Borstning < Mätpunkt 1 och 2 3,0 min. 8,6 % 3. Inaktiv, väntar på nästa bil 0,0 db(a) 19,7 min. 56,8 %

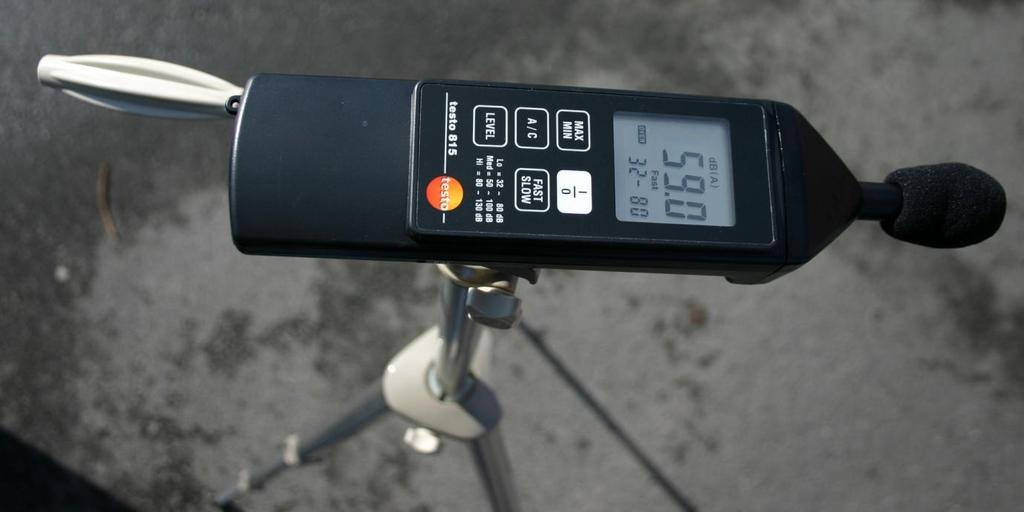

3 Sida 3 av 8 Mätdon (ljudmätare) Fabrikat: Testo AG, Tyskland Beteckning: testo 815 Artikelnr: Serienr: /709 Beskrivning: En ljudmätare i klass 2 avsedd för mätområdena db, db och db. Den har två tidsavvägningar, två frekvensvägningar, en max/min-funktion och en justeringsskruv. Mätdonstillbehör (kalibratorn) Fabrikat: Testo AG, Tyskland Beteckning: Sound Calibrator Artikelnr: Serienr: /704 Beskrivning: Med hjälp av kalibratorn (tillbehör) kan instrumentet omjusteras med en medföljande skruvmejsel. CE-märkning Intyget om överenskommelse styrker att mätdonet uppfyller riktlinjerna i enlighet med 89/336/EG. Instrumentet uppfyller kraven i DIN EN Mätpunkter

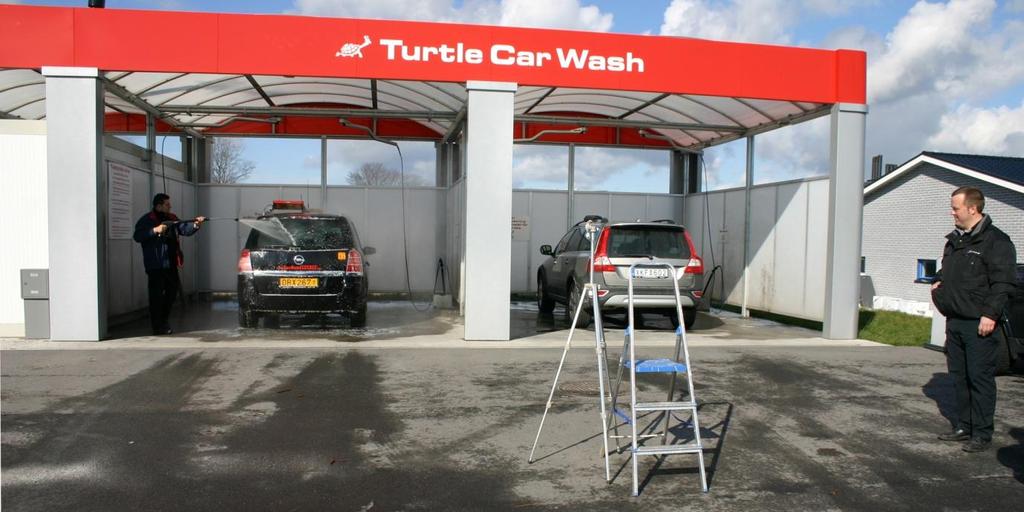

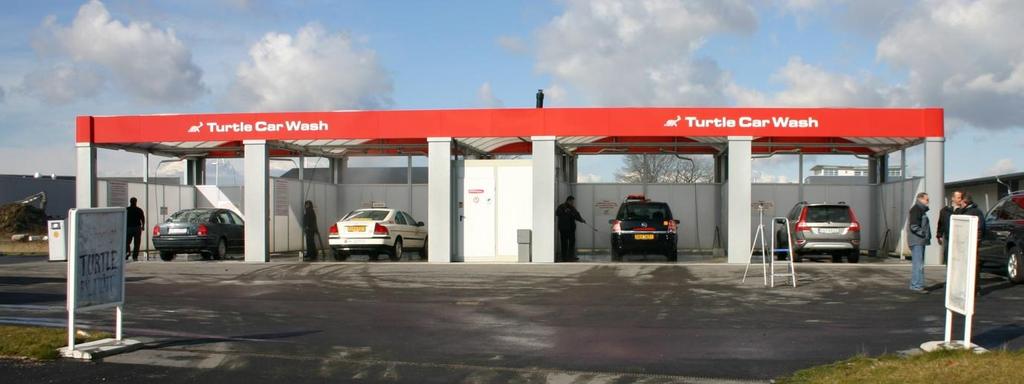

4 Sida 4 av 8 Uppmätningen utfördes, när två bilar tvättades samtidigt (worst case). Mätdonet var placerad 1,5 meter över markplanet och i området mellan de båda tvättplatserna (se bilden). Registreringen utfördes vid två mätpunkter: Mätpunkt 1. Avstånd från tvättanläggningen = 5 meter. Mätpunkt 2. Avstånd från tvättanläggningen = 10 meter. Mätutrustningen Vid användandet av ljudnivåmätaren var dess A-filter inkopplat och kontrollen för visardämpningen i läge Fast. Mikrofonen var försedd med vindskydd. Mätningarna gjordes i områdena 32-80dB respektive dB. Funktionen MAX/MIN Hold användes för att registrera max- och minljudnivå under mätningen för att på så sätt man skall kunna approximera den ekvivalenta ljudnivån. Den nivån har satts till 66,7 % av variationsvidden plus minvärdet. De diagramexempel som visas i referenslitteraturen (se lista) låg den ekvivalenta ljudnivån på 44 %, 56 %, 49 % samt 74 %, så därför bör det valda värdet ge en god säkerhetsmarginal. Variationsvidden var i exemplen 32, 18, 35 samt 23. Variationsvidden vid uppmätningen var 5,3 respektive 3,3, vilket ytterligare begränsar risken för felaproximering. Utrustningen kalibrerades före och efter mätning. Den är dessutom kalibrerad vid fabriken före leverans. Den var nyinköpt och användes vid denna uppmätning för första gången. Mätbetingelser Temperatur: ±0 C Vind: 2-4 m/s nordvästlig riktning (uppskattat)

5 Sida 5 av 8 Bakgrundsnivå: Mätpunkt 1 (5 meter) L Amax = 56,7 db(a) (n=4) L Amin = 42,6 db(a) (n=2) L Aeq = 52,0 db(a) Mätpunkt 2 (10 meter) L Amax = 59,3 db(a) (n=2) L Amin = 48,6 db(a) (n=2) L Aeq = 55,7 db(a) Tidpunkt Uppmätningen skedde den 25 mars 2008 mellan klockan

6 Sida 6 av 8 Resultat Variationsvidd och ekvivalent ljudnivå vid worst case mätning 80,0 db(a) 70,0 60,0 50,0 40,0 30,0 1. Bakgrund (5 m) 1. Tvätt ( 5 m) 2. Bakgrund (10 m) 2. Tvätt (10 m) LAmax 56,7 74,7 59,3 68,0 LAmin 42,6 69,4 48,6 64,7 LAeq 52,0 72,1 55,7 66,9 n = 4 vid varje L Amax och L Amin värde. Mättid för varje avläsningsvärde var ca 1½ minut. Korrigering av ekvivalent ljudnivå avseende bakgrundsnivå Mätpunkt 1: 72,1 0,0 = 72,1 db(a) Mätpunkt 2: 66,9 0,3 = 66,6 db(a) Korrigering av ekvivalent ljudnivå avseende den samlade bullerdosen kl Worst case ljudnivån (se ovanstående) uppstår endast vid ca 35 % av driftstiden. Ca 57 % av driftstiden är ljudnivån 0 db(a). Om ljudnivån hade varit 66,6 db(a) 50 % och 0 db(a)50 % av driftstiden hade den ekvivalenta ljudnivån sjunkit med 3 db(a). Mätpunkt 1: 72,1 3,9 = 68,2 db(a) Mätpunkt 2: 66,6 3,9 = 62,7 db(a)

7 db(a) Sida 7 av 8 Extrapolerad ljudnivå 80,0 Ekvivalent ljudnivå 70,0 60,0 50,0 LAeq1+2 db(a) 40, Meter Ovanstående graf är beräknad på korrigerade mätvärdena i från mätpunkt 1 och 2. Logaritmisk kurvanpassning har beräknats med hjälp av HP41CX utrustad med STAT PAC (R 2 = 1,00). Vid ljudutbredning utomhus, fritt fält, där reflekterande ytor saknas, avtar ljudet med ca 6 db för varje fördubbling av avståndet. Vid ett avstånd av 90 meter från tvättanläggningens öppningssida ligger den ekvivalent ljudnivå på 43,7dB(A). Vid anläggningens övriga sidor understigs denna nivå betydligt tidigare, då dessa väggar är försedd med isolerande material (kanalplastskivor). Immissionsriktvärden Områdesanvändning Ekvivalent ljudnivå i db(a) Högsta ljudläge i db(a)- läge Fast Dag kl Kväll kl samt söndag och helgdag kl. Natt kl Momentana ljud nattetid kl Arbetslokaler för ej bullrande verksamhet Bostäder och rekreationsytor i bostäders grannskap samt utbildningslokaler och vårdbyggnader Områden för fritidsbebyggelse och rörligt friluftsliv där naturupplevelsen är en viktig faktor Ovanstående är utomhusriktvärde för externt industribuller angivna som ekvivalent ljudnivå i db(a). Tabellen gäller frifältsvärden vid nyetablering.

8 Sida 8 av 8 Referenser Riktlinjer för externt industribuller. Publikation av Naturvårdsverket. Europaparlamentets och rådets direktiv 2002/49/EG av den 25 juni 2002 om bedömning och hantering av omgivningsbuller. SFS 2004:675 Förordning om omgivningsbuller. Svensk författningssamling. Människan i arbete. Almqvist & Wiksell. Skönheten och oljudet. Svenska kommunförbundet. Bullerskydd. AB Svensk Byggtjänst. Byggnadsakustik. AB Svensk Byggtjänst. Med vänlig hälsning Eddy Åberg
