TKA-dagen på lokalförvaltningen

Transkript

1 TKA-dagen på lokalförvaltningen Presentation av nyheter i tekniska krav och anvisningar 2019 Lokalförvaltningen

2 Agenda Inledning och öppnande av konferensen Nina Jacobsson Stålheim, Hållbarhets- och teknikchef Presentation av nyheter inom teknikområdena El-hiss, Tele-data, Solceller samt Brand Paus med kaffe Presentation av nyheter inom teknikområdena luftbehandling, rör, SRÖ, kyla, sprinkler, CAD-BIM samt energi Paus Presentation av nyheter inom teknikområdena storkök, bygg, utemiljö-mark samt miljö Paus Lokalförvaltningen som tydligare beställare av byggprojekt Nytt arbetssätt Från projekt till förvaltning Sandra Moberg och Per-Inge Pettersson Avslutande ord

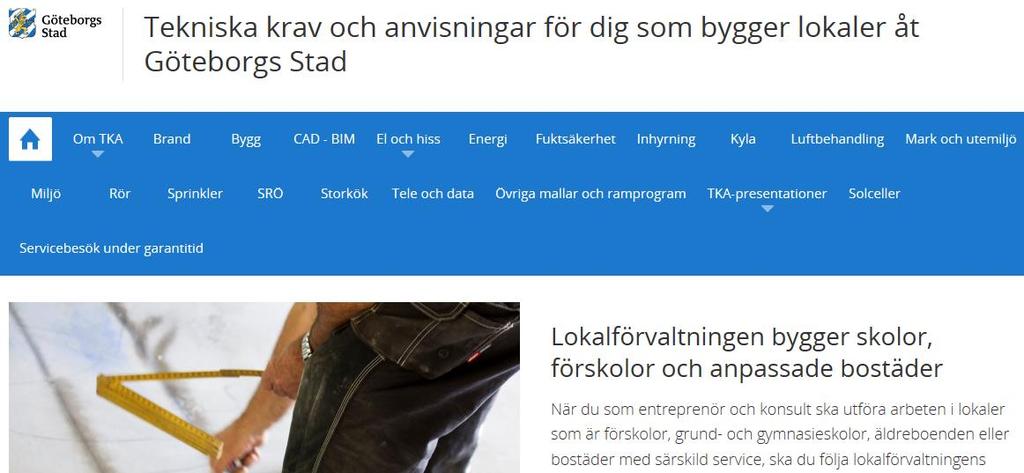

3 Vad är TKA? se/tka 17 områden Ca 120 dokument

4 kostnadseffektiv utifrån LCC-perspektiv kundbehov resultat av förvaltningens erfarenheter hållbarhet 3000 byggnader drifteffektivitet

5 Mål Fastigheternas tekniska kvalitet är vid investering och underhåll optimerad utifrån de tre hållbarhetsdimensionerna till nytta för kund, drift och långsiktig förvaltning.

6 Ständiga förbättringar Synpunkter Förbättringsförslag Alternativa lösningar

7 Versioner Revideras årligen, med publiceringsdatum 1 februari mars

8 Hur jobbar vi tillsammans? Bolla med oss ju tidigare desto bättre Idé om avsteg? Bolla även den tidigt! Önskan om avsteg fyll i avstegsblankett, gärna med mer information än mindre. Tänk på att vi behöver den i tid så att vi tillsammans eventuellt kan hitta alternativ lösning Vi vill helst komma till samsyn inom LF först innan vi meddelar konsult eller entreprenör

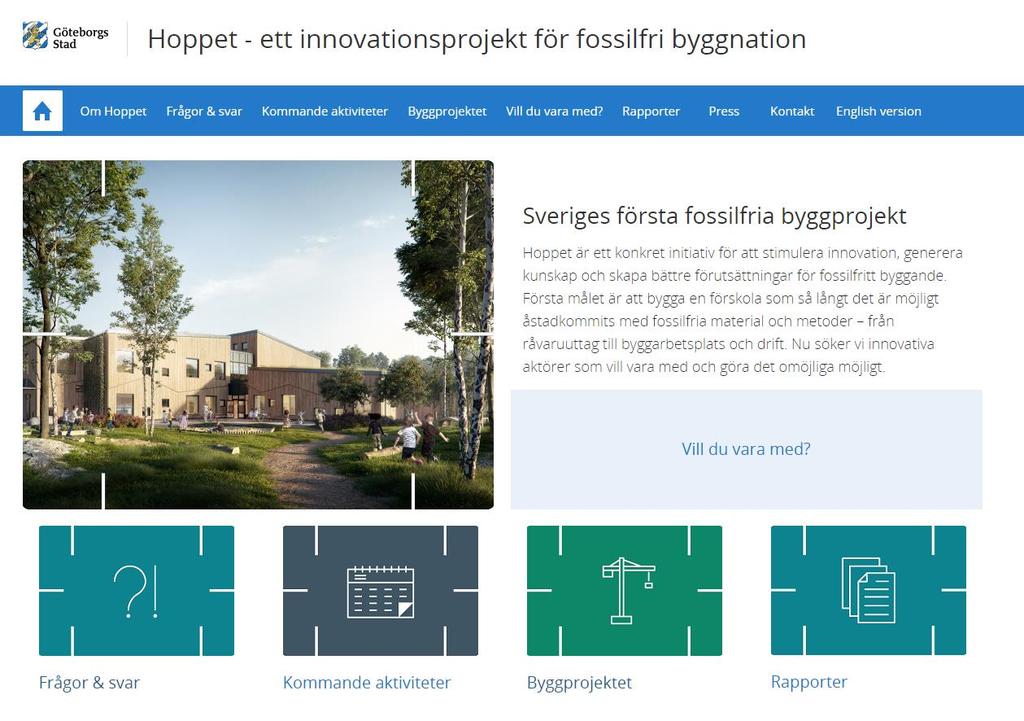

9 - Anmälan tillgänglig i slutet av mars - HOPPET Dags för projektörer att anmäla sitt intresse.

10

11 Agenda Inledning och öppnande av konferensen Nina Jacobsson Stålheim, Hållbarhets- och teknikchef Presentation av nyheter inom teknikområdena El-hiss, Tele-data, Solceller samt Brand Paus med kaffe Presentation av nyheter inom teknikområdena luftbehandling, rör, SRÖ, kyla, sprinkler, CAD-BIM samt energi Paus Presentation av nyheter inom teknikområdena storkök, bygg, utemiljö-mark samt miljö Paus Lokalförvaltningen som tydligare beställare av byggprojekt Nytt arbetssätt Från projekt till förvaltning Sandra Moberg och Per-Inge Pettersson Avslutande ord

12 El och Hiss Presentation av nyheter i tekniska krav och anvisningar 2019 Jim Alsterberg

13 7.2 Kanalisationssystem Elkanalsystem istället för ledningskanaler Tomrör/slang 1st Ø 110 för kraft och 1st Ø 50 för data förläggs till P-plats för anslutning av laddningsstation för bilar m.m.

14 8. Elkraftssystem Utrymme för fördelningscentral ska vara minst 2800 mm. Fördelningscentral ska ha bredd minst 2800 mm I elcentral installeras 2st grupper för laddning av elbil, 230/16A, 230/400V 3x16A, BmSS och ÄBO 1st uttag för julgransbelysning monteras enligt markritning. (Julgransfot typ HAGS). Kraftförsörjning till maskiner och utrustning i sköljrum och tvättstugor ska anslutas via kontaktor. Omkopplare och röd indikeringslampa placeras vid dörr utanför rummet 1800 ÖG.

15 9. Belysningssystem Belysning fläktaggregat och apparatskåp: ledning ska vara orange Nödbelysning och vägledningsarmatur ska vara med inbyggt batteri eller kondensator. Nödbelysning ska vara separat i armatur skild från allmänbelysning. Manövrering av belysning i KNX-system ska ske via återfjädrande enpolig strömställare med separat puck. (inte typ integrerad busskopplare KNX). KNX-kabel ska vara i avvikande kulör och eller märk med texten KNX.

16 9. Belysningssystem Typ 6: belysningsscener ljusreglering/dimmer, Belysning uppdelas i 3-5st sektioner och styrs via panel centralt placerad. Typ 9: Astronomiskt tidur separat tidur, (inte ansluten till DUC), uttag för julgranbelysning. Typ 10:Nödbelysning och vägledande skyltning periodisk kontroll motionering av armaturer. 9.5 Ljuskällor Inomhus: LED, livslängd/brinntid L h, färgtemperatur 3000 Kelvin, Utomhus: LED, livslängd/brinntid L h, färgtemperatur 4000 Kelvin,

17 17. Solcellssystem GRÄNSDRAGNING MOT ANNAT INSTALLATIONSSYSTEM ELLER ANNAN ENTREPRENAD.

18 14. System för inledningsskydd Larm från utlöst överspänningsskydd inkopplas och ledning förläggs till apparatskåp (AS0X) ledning avslutas i slinga i apparatskåp. EE lämnar uppgifter till SRÖ på antal Elcentral (beteckning) och signaler på överspänningsskydd.

19 13. Åskskyddssystem Riskanalys ska utföras enligt SEK handbok 452 (åskskyddshandboken). Beräkning och redovisning utförs enligt bilaga B sidan 70 i handbok 452, SS EN , och levereras till beställare för beslut om åtgärd.

20 12. Storkök Ugnar förses med separat manöverkopplare, (för tillredning av mat nattetid).

21 Tele och Data Presentation av nyheter i tekniska krav och anvisningar 2019 Jim Alsterberg

22 3. Normer och standarder Räddningstjänsten Stor Göteborg RSG PM 109

23 7. Flerfunktionsnät för telekommunikationssystem Vid kontorsarbetsplatser installeras två stycken uttag. Vid apparatlåda för solcellsenergi (placerad vid växelriktare) installeras två stycken uttag. Uttag för trådlöst nätverk placeras så att det finns täckning i hela byggnaden, täckning i både gemensamhetsdelar, personal och de enskilda lägenheterna. För kameraövervakning inomhus placeras ett uttag i varje korridor. I BmSS och ÄBO utförs anslutning av optofiber från extern leverantör, 2st fiber förläggs från stativ till mediacentral i boenderum/lägenhet varav en fiber kontrakteras.

24 8. Branddetekterings- och brandlarmsystem I inhyrda lokaler (gäller även paviljonger) för skola, förskola, boende i Vk5B, t.ex. BmSS och ÄBO, samt boende i Vk3B utförs brandlarm enligt: Omfattning och funktion enligt utförandespecifikation (upprättad av brandskyddskonsult). Kapslad värmedetektor ska vara IP 44 och med separat adressenhet. Vid anläggning med flera byggnader ska minst en stycken larmlagringstablå per byggnad installeras, vid byggnad med flera våningar får det utredas om antal tablåer per våning.

25 9. Inbrottslarmsystem och överfallarmssystem Inbrottslarm ska vara ett separat system skilt från passagesystem och barnsäkerhetslås. Inbrottslarm utformas som indraget skalskydd med rörelsedetektor i alla rum med fönster/dörrar upp till 4 meter från ståplan/mark och magnetkontakter i samtliga dörrar i fasad. Autopåslag: förlarm ska vara av separat ljudkaraktär skilt från inbrottslarmsignal.

26 13. Entré- och passerkontrollsystem Passagesystem ska vara ett separat system skilt från inbrottslarm och barnsäkerhetslås.

27 14.5 Barnsäkerhetslås Barnsäkerhetslås ska vara ett separat system skilt från inbrottslarm och passagesystem. Utförs enligt RA-1835 Bygg - Principlösningar dörrar.

28 18. Bildöverföringssystem - kabel-tv-system I BmSS och ÄBO installeras kabel-tv-system (koaxialnät). Systemet ska bestå av antenner, centralutrustning, förstärkare, fördelare, ledningar och uttag för distribution av alla marksända digitala TV- och radiokanaler. Systemet ska kunna ansluts till aktuell tjänsteleverantör TV. Boenderum vardagsrum och gemensamhetsutrymme, matsal, joursovrum förses med uttag.

29 Y Märkning, kontroll, dokumentation m. m. YYV Tillsyn, skötsel och underhåll av installationer Skriftlig rapport efter varje servicebesök och Beställaren ska skriftligen aviseras via mailen Vid servicebesök används protokoll RA-3754 Inbrottslarm Besiktningsprotokoll RA-3751 Brandlarm Besiktningsprotokoll RA-3755 Passerkontrollsystem Besiktningsprotokoll

30 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Energi, Innemiljö, Installationer Jim Alsterberg

31 Solceller Presentation av nyheter i tekniska krav och anvisningar 2019 Lars Berndtsson

32 Ny uppbyggnad för TKA-SOLCELLER Solcellsavsnitt i TKA-EL har utgått och ersatts av en gränsdragningslista TKA-SOLCELLER är numera uppbyggd som en teknisk rambeskrivning

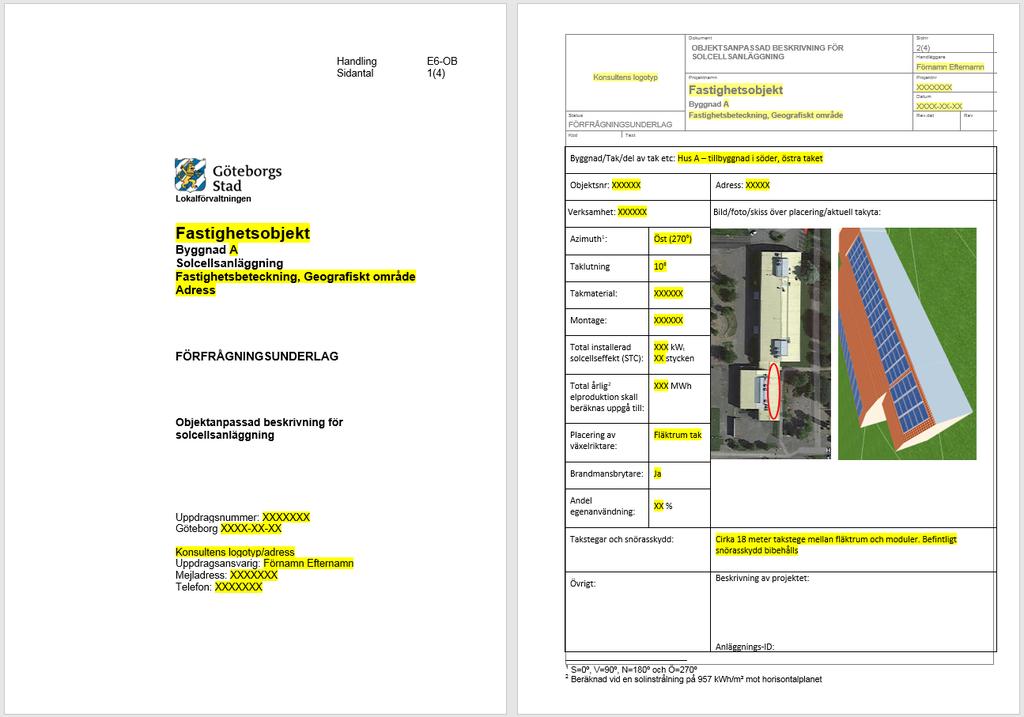

33 Objektanpassad beskrivning för solcellsannläggning

34 Objektsanpassad teknisk beskrivning för driftövervakning av solcellsanläggning

35 Teknisk beskrivning solcellsanläggningar

36 Övervakning solceller Inga solinstrålningsgivare ingår i detta projekt då ett antal istället sätts upp centralt för Lokalförvaltningen på valda platser. Ej heller temperaturgivare monteras Insamling av uppgifter från växelriktare ska ske genom av Beställaren tillhandahållen apparatlåda för solcellsövervakning. Montering, uppkoppling och konfigurering av Beställarens apparatlåda för solcellsövervakning utförs av styrentreprenör.

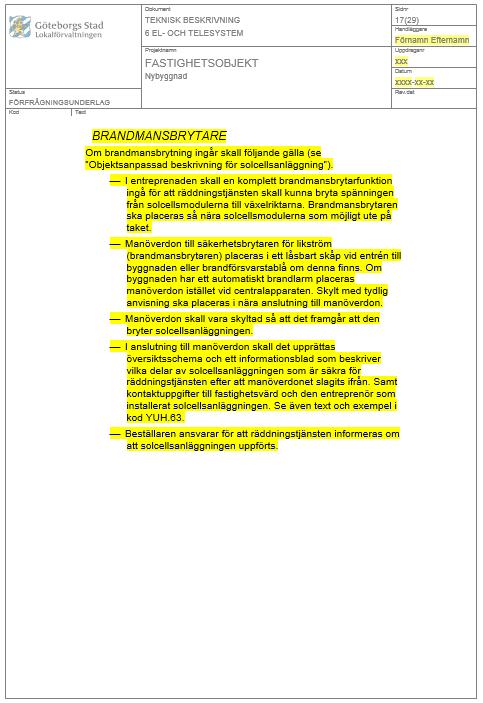

37 Brandmansbrytare

38 Kontakt Projektavdelningen Enhet: Projektteknik Lars Berndtsson

39 Brand Presentation av nyheter i tekniska krav och anvisningar 2019 Leif Nilsson

40 2. Dokumentation Insatsplan ska upprättas för byggnad eller verksamhet med särskilda risker Kommentar: Särskilda krav på insatsplan för byggnad med solcellsanläggning och/eller utrymningsplats har tagits bort

41 8. Tekniska utrymmen Särskilda krav på handbrandsläckare i tekniska utrymmen har tagits bort

42 12. Publika lokaler Följande lokaler ska utföras som publika: Lokal som avses att användas för uthyrning. Kravet gäller inte för sovsalar i övernattningsskolor (se kap 3. Verksamhetsklasser) Kommentar: Förtydligande gällande skillnad på uthyrning och övernattning Lokaler avsedda för mer än 60 personer i förskola och skola. Kravet gäller inte för enskilda klassrum, uppehålls- och kommunikationsytor Kommentar: Förtydligande gällande uppehålls- och kommunikationsytor

43 13. Utrymningsplats Där utrymningsplats krävs enligt BBR ska denna placeras inom befintlig utrymningsväg, t.ex. trapphus Kommentar: Förtydligande att kraven endast gäller för utrymningsplatser enligt BBR

44 14. Brandgasventilation Brandgasventilation av trapphus kan ske med öppningsbara fönster eller röklucka. Vid val av röklucka ska utförande ske med motorstyrd lucka Kommentar: Förtydligande att öppningsbara fönster är ett godkänt alternativ Brandgasventilation av hisschakt kan ske med fläkt eller röklucka. Vid val av röklucka ska utförande ske med motorstyrd lucka Kommentar: Förtydligande att både fläkt eller lucka är godkända alternativ

45 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Bygg, Utemiljö och Säkerhet Leif Nilsson

46 Paus med kaffe Programmet börjar igen klockan 9.30

47 Agenda Inledning och öppnande av konferensen Nina Jacobsson Stålheim, Hållbarhets- och teknikchef Presentation av nyheter inom teknikområdena El-hiss, Tele-data, Solceller samt Brand Paus med kaffe Presentation av nyheter inom teknikområdena luftbehandling, rör, SRÖ, kyla, sprinkler, CAD-BIM samt energi Paus Presentation av nyheter inom teknikområdena storkök, bygg, utemiljö-mark samt miljö Paus Lokalförvaltningen som tydligare beställare av byggprojekt Nytt arbetssätt Från projekt till förvaltning Sandra Moberg och Per-Inge Pettersson Avslutande ord

48 Luftbehandling Presentation av nyheter i tekniska krav och anvisningar 2019 Jörgen Bruce

49 Luftbehandling Installationer på yttertak solceller Placering av huvar, fläktar mm anpassas efter solcellsanläggning Skuggning beaktas Fläktrummens placering planeras med hänsyn till huvars placering

50 Luftbehandling Dimensionerande förutsättningar Maximalt tillåtet kanaltryck i anslutande kanaler för luftbehandlingsaggregat ändras från 200 Pa till 250 Pa Kanaltrycket avser uteluft inklusive tilluft samt frånluft inklusive avluft

51 Luftbehandling Behovsanpassad ventilation VAV Grundskolor och gymnasieskolor förses med VAV-system Avsnittet är omarbetat för att tydligare beskriva systemuppbyggnaden Följande gäller fortfarande - luftflödet i rum styrs via temperatur och koldioxid (CO 2 ) - ventilation och värmesystem styrs i sekvens på rumsnivå - luftflödesbalans i zoner om flera rum

52 Luftbehandling Behovsanpassad ventilation VAV Fullständig VAV Alla rum med tillluft förses med VAV Luftflödesbalans i zoner VAV = variabelt luftflöde CAV = konstant luftflöde

53 Luftbehandling Behovsanpassad ventilation VAV VAV med CAVdelar Rum med 6 pers. eller fler förses med VAV Luftflödesbalans i zoner Separat CAVsystem med LV

54 Luftbehandling Behovsanpassad ventilation VAV Tilluftstemperatur - VAV-systemen dimensioneras för en tilluftstemperatur på +14 C - CAV-delar i VAV-systemet ska dimensioneras för en tilluftstemperatur på +18 C Luftinjustering av VAV-system ska utföras vid två driftfall - injusteringsläge maxflöde - injusteringsläge minflöde - programmering sker i PLC

55 Luftbehandling Luftbehandlingsaggregat Luftbehandlingsaggregat ska levereras med följande ingående delar: - utelufts- och avluftsspjäll - utelufts- och frånluftsfilter - värmeåtervinning - tillufts- och frånluftsfläktar - luftvärmare Luftvärmare monteras i kanal efter luftbehandlingsaggregat.

56 Luftbehandling Luftbehandlingsaggregat Krav på årsenergiverkningsgrad för värmeåtervinning är ändrat till temperaturverkningsgrad

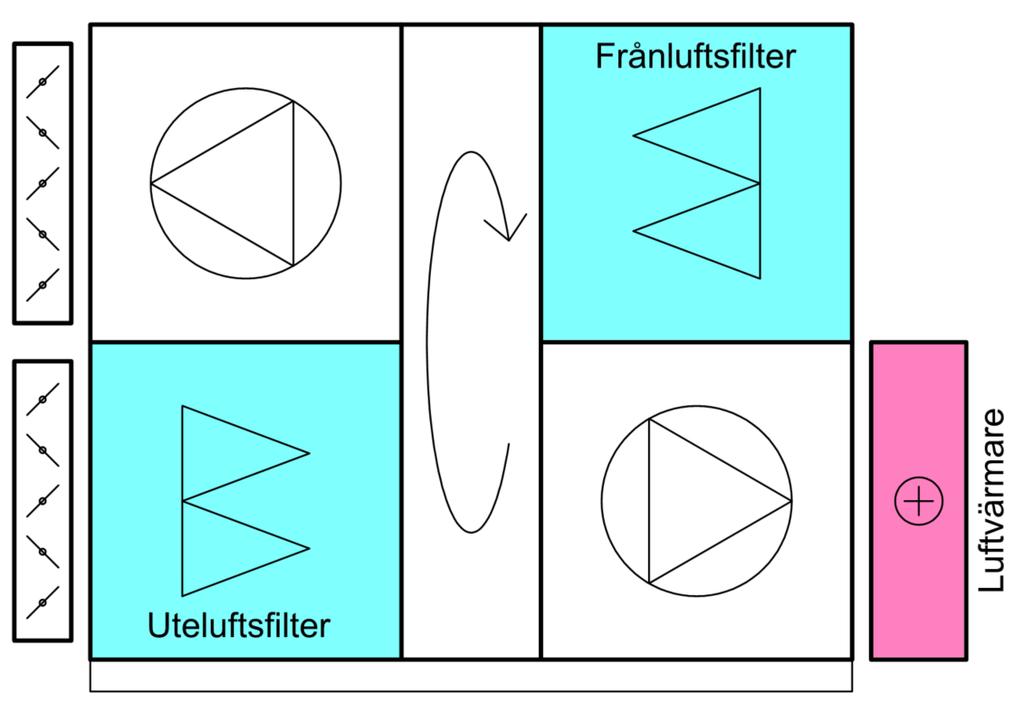

57 Luftbehandling Luftbehandlingsaggregat Luftvärmare dimensioneras för en tilluftstemperatur på +20 C Luftrenare Nya filterklasser enligt ISO 16890

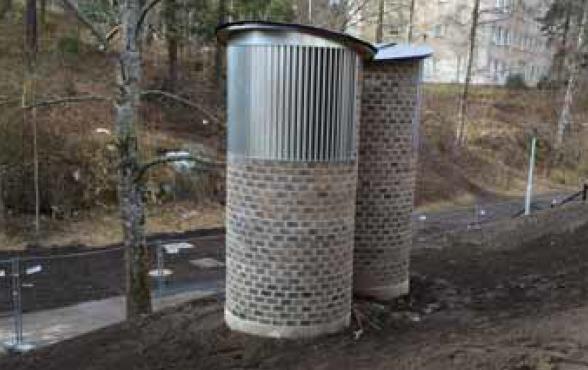

58 Luftbehandling Luftdon Uteluftsintag för luftbehandlingsaggregat Placeras i vägg mot norr, eller utförs som markförlagd kanal med uteluftstorn Kökskåpor i storkök Överhäng från köksutrustning på 600 mm

59 Rör Presentation av nyheter i tekniska krav och anvisningar 2019 Jörgen Bruce

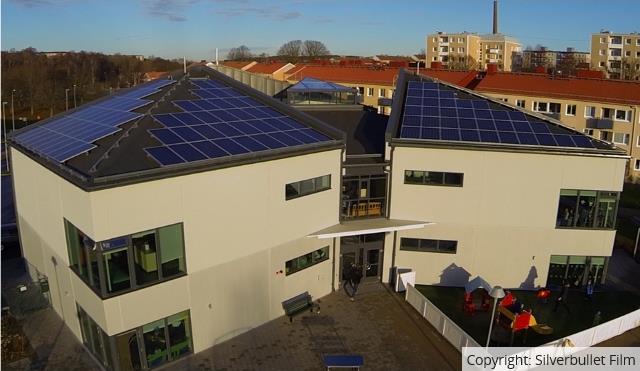

60 Rör Installationer på yttertak solceller Placering av luftare, kondensorer mm anpassas efter solcellsanläggning Skuggning beaktas

61 Rör Kanalisation BmSS Tappvatten ska kunna stängas av utanför lägenheten i väggmonterat fördelarskåp. Gäller även värmerör till radiatorer. Storkök Anslutningsledningar för KV och VV inom storkök ska utföras med dold förläggning. Gäller även värmerör till radiatorer.

62 Rör Blandare Skolor Duschutrymme med fler än en duschplats förses med självstängande duschpanel med termostatblandare

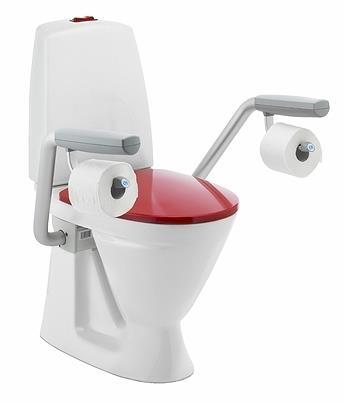

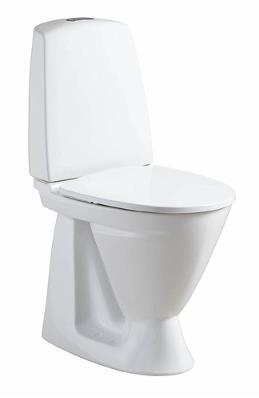

63 Rör Klosetter BmSS Förhöjd golvstående modell, förberett med hål för armstöd Äldreboende Förhöjd golvstående modell, försedd med upp- och nedfällbara armstöd samt tydligt avvikande kulör på sits och lock Tvättställ Tvättställ i rullstols-wc monteras 800 mm över golv. (Normalhöjd 850 mm över golv)

64 Rör Storkök Samtliga spillvattenledningar inom storkök utförs med rör av rostfritt stål, hela vägen till fettavskiljare i mark

65 Rör Dagvatten Utloppet från fördröjningsmagasin Ökad sedimentering och möjlighet för lokalt omhändertagande av dagvatten (LOD)

66 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Energi, Innemiljö och installationer Jörgen Bruce Patrik Filliol

67 SRÖ Styr Regler Övervakning Presentation av nyheter i tekniska krav och anvisningar 2019 Björn Karlsson

68 Nyheter 8 Teknisk beskrivning Överspänningsskydd Överspänningsskydd i samtliga el-centraler övervakas numera. Möjlighet att simulera utetemperatur (VS01-GT30) För att ha möjlighet att enklare prova funktioner tillförs möjlighet att manuellt i HMI och ÖS ställa utetemperaturen. Detta påverkar alla funktioner där utetemperaturen används. Larmar efter 60 minuter och larm visas i samtliga HMI i fastigheten och i ÖS. Radiatorstängning vid öppen altan/balkongdörr är borttagen Nybyggnadsventilation Det är nu tydligare uppstyrt hur 6 månaders kontinuerlig drift av ventilationen skall göras av nya byggnader. Arbeten efter slutbesiktning - förtydligande kring hantering av servicebesök

69 Övriga nyheter Funktionsbeskrivningar_inklusive_larmhantering Nya larmkategorier och B-larm Underlag för integration i Citect Tagstruktur och genie för solcellsanläggning. Communities i Flextime Standardiserad integration av solcellsanläggningar i ÖS Solcellersanläggningar har fått ett eget driftkort. LF levererar apparatlåda med DDC och mjukvara för integration mellan växelriktare och ÖS

70 Övriga nyheter forts. Uppbyggnad av bilder i HMI och ÖS Entreprenörers arbete på utvecklingsserver Nytt dokument som beskriver utveckling av bilder och funktioner i Web Port med hjälp av ett nytt symbolbibliotek. SKALL ANVÄNDAS!! Exempelprojekt kommer under året.

71 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Energi, Innemiljö och installationer Björn Karlsson

72 Kyla Presentation av nyheter i tekniska krav och anvisningar 2019 Patrik Filliol

73 Sprinkler Presentation av nyheter i tekniska krav och anvisningar 2019 Patrik Filliol

74 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Energi, Innemiljö och installationer Patrik Filliol

75 Uppdatering av CAD/BIM-kravspecifikation Presentation av nyheter i tekniska krav och anvisningar 2019 Jonas Bertheden

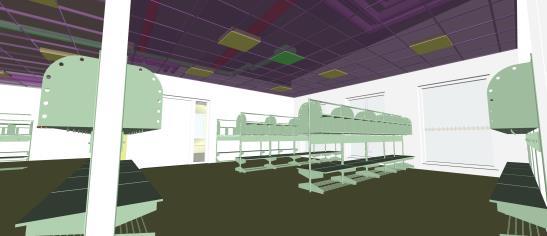

76 BIM - Vad är BIM för LF idag? - Strukturerade objektegenskaper BIP-koder - FI2, rumsdata Förtydligande, omformulering, mindre tillägg - Genomgång av förtydliganden, omformuleringar och mindre tillägg Ändringar - Genomgång av ändringar

77 BIM (Byggnadsinformationsmodellering) BIM - Vad är BIM för LF idag? - Strukturerade objektegenskaper BIP-koder - FI2, rumsdata Förtydligande, omformulering, mindre tillägg - Genomgång av förtydliganden, omformuleringar och mindre tillägg Ändringar - Genomgång av ändringar

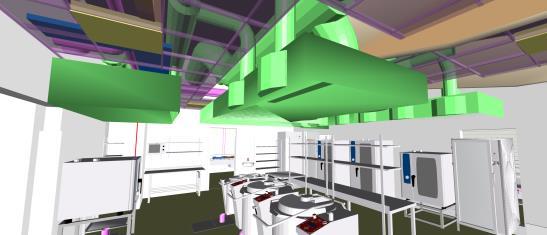

78 Vad är BIM för LF idag? Med BIM menas bl.a. att man på objekt i en CAD-modell tillför egenskaper. Exempel på objektegenskaper kan vara produktdata, rumsinformation, areor, brandklass, ljudklass, effekter mm. Dessa objektegenskaper måste vara strukturerade för att kunna samordnas och användas i projektering, produktion och förvaltning. Informationen kan finnas i ett CAD-system, alternativt i en separat databas med koppling till CAD-systemet, eller i en kombination av dessa. BIM innebär en förutsättning för informationsanvändning, informationsutbyte och återanvändning av information. Inom LF har vi nu strukturer och system på plats för att kunna arbeta mer ambitiöst med BIM under kommande år.

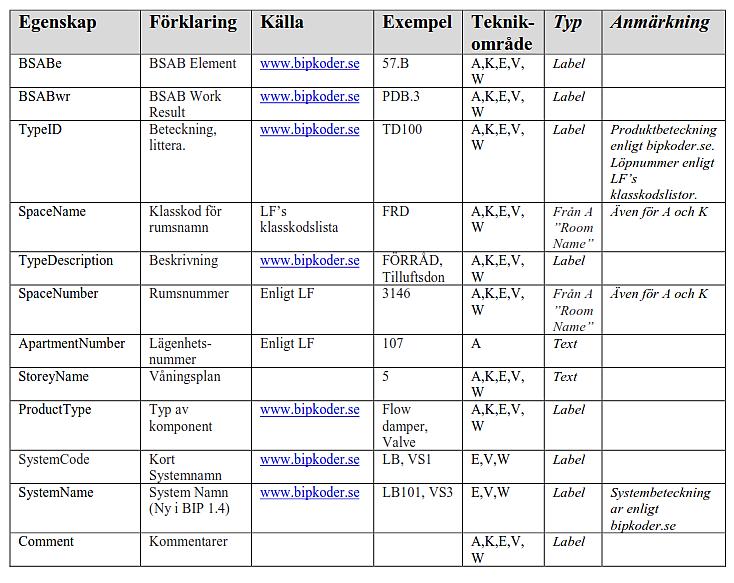

79 Objektegenskaper BIP Objektegenskaper Om beställaren i projektet väljer att använda sig utav objektegenskaper i CAD-modeller enligt BIP, ska detta göras strukturerat enligt TKA anvisningar. Vid export från en CAD-modell till IFC ska då ett Property Set finnas med namn BIP, innehållande egenskaper enligt tabell för samtliga objekt. (Egenskaper som ej är applicerbara lämnas med ett bindestreck) Building Information Properties Ett gemensamt sätt att benämna objektegenskaper

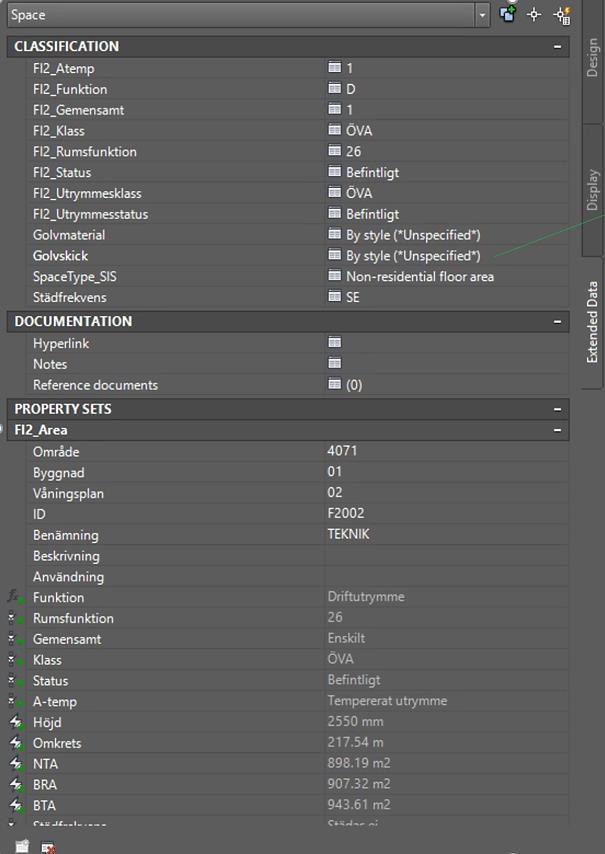

80 Objektegenskaper Rumsdata FI Utrymmen och areor FI2 är ett standardiserat sätt att kommunicera fastighetsinformation mellan IT-system och BIM-modeller rörande t ex area, användningsområde, funktion m.m. FI2 egenskaper sätts enligt tabell i TKA anvisningar även för tempererat utrymme. (A-temp) GUID = Global Unik ID för förvaltningsobjekt, byggnad, plan och rum måste hanteras på rätt sätt, då de även synkroniseras mot fastighetssystem inom LF. Vid ombyggnad måste alltid befintliga GUID i modellfiler bibehållas.

81 Förtydligande, omformulering, mindre tillägg BIM - Vad är BIM för LF idag? - Strukturerade objektegenskaper BIP-koder - FI2, rumsdata Förtydligande, omformulering, mindre tillägg - Genomgång av förtydliganden, omformuleringar och mindre tillägg Ändringar - Genomgång av ändringar

82 Förtydligande, omformulering, mindre tillägg - Generellt. Begreppsförklaringar förtydligas gällande begreppen BIM, metadata, modell mm. - Generellt. Vissa anvisningar gäller enbart för AutoCAD - Kap 3.2 Kommunikation. Tillägg att utbyte av filer sker via projektportal. Projektstyr är i första hand avsett för leverans av handlingar vid olika skeden till beställaren - Kap 3.3 Objektorienterad projektering. Utökad beskrivning kring vad som avses - Kap 3.4 Konstverk. Tillägg att handlingar rörande konstverk inom relationshandlingar levereras som separata handlingar. T ex fundament för konstverk redovisas på egen ritning

83 Förtydligande, omformulering, mindre tillägg - Kap 3.7 Externa referenser. Förtydligande kring relativ sökväg i två mappnivåer - Kap 3.8 Ritningsformat. Förtydligande kring format A1 och plottning PDF i halvskala A3 - Kap 3.10 Insättningspunkt och plushöjd. Förtydligande koordinatsystemrelation sweref mm - Kap 3.20 Leverans av handlingar. Tillägg att även CAD-modeller avses i samtliga skeden

84 Ändringar BIM - Vad är BIM för LF idag? - Strukturerade objektegenskaper BIP-koder - FI2, rumsdata Förtydligande, omformulering, mindre tillägg - Genomgång av förtydliganden, omformuleringar och mindre tillägg Ändringar - Genomgång av ändringar

85 Ändringar - Nytt krav på filformat för AutoCAD: DWG 2018 (tidigare DWG 2013) - Krav på att använda DWG-kontrollanten utgår - Dokument Relationshandlingars Kvalitetsplan ändras till Kvalitetsplan CAD/BIM

86 3.5 Projektörsbeteckningar - Tabell tillkommer i TKA - Samma beteckning även i Projektstyr

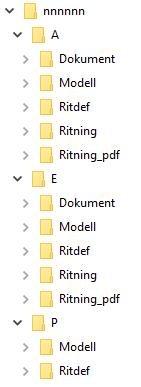

87 3.6 Mappstruktur Mappstruktur, enligt princip i figur, ska användas i projektering och vid leverans. - I mapp \Dokument sparas alla textdokument, i originalformat och pdf. - I mapp \Modell sparas alla CAD-modeller, både 2D och 3D - I mapp \Ritdef sparas ritningsdefinitioner för AutoCAD - I mapp \Ritning sparas utskrivna ritningar. - I mapp \Ritning_pdf sparas utskrivna ritningar i format pdf, om calformat lagras i mapp \Ritning - I mapp \P\Modell sparas projektgemensamma filer för Revit samt komplementfiler för modelläge i AutoCAD, t.ex. ritytor och stomnät. - I mapp \P\Ritdef sparas projektgemensamma komplementfiler för ritningsdefinitioner AutoCAD, t.ex. namnruta

88 3.9 Ritningsram och namnruta Namnruta ändrad i format, för att ta mindre plats på ritning. Fler attribut har tillkommit, t ex för tekniskt system, koordinatsystem m.m. Namnruta för AutoCAD uppdelad till två filer - Grafik till namnruta som xref - Text till namnruta som block med attribut Tillkommit även motsvarande namnruta för Revit.

89 3.9 Ritningsram och namnruta Namnruta finns idag i en s.k. template. Den är nu ändrad till separata filer: namnruta_a1.dwg För AutoCAD, innehållande endast gemensamma objekt, t.ex. ram A1, grafik, konsultinformation och logga. Här placeras även orienteringsfigur med skraffering. Kopplas som XREF till ritningsdefinitioner. namnruta_a1text.dwg För AutoCAD, innehållande ritningsunika texter som attribut. Kopplas som BLOCK till ritningsdefinitioner. namnruta_modell.dwg För AutoCAD, innehållande texter som attribut för modellfiler samt revidering. Kopplas som BLOCK till modellfiler. namnruta_a1.rfa För Revit. namnruta_a1parameter.txt Parametrar för texter i namnruta för Revit.

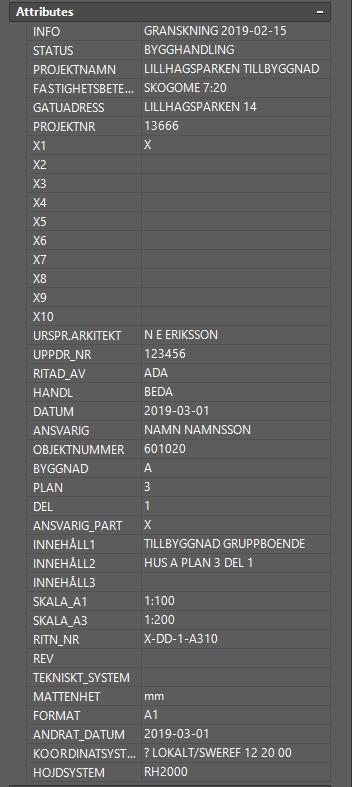

90 namnruta_a1.dwg + namnruta_a1text.dwg = på ritning: (xref) (block) + = Dolda attribut Några av attributen har ett automatiskt värde från filnamnet, ett s.k. Field

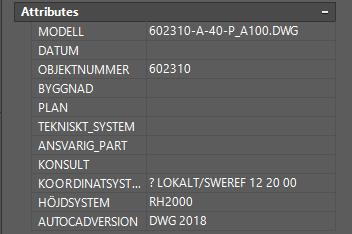

91 namnruta_modell.dwg: (block) Några av attributen, t.ex. OBJEKTSNUMMER och MODELL, har ett automatiskt värde från filnamnet, ett s.k. Field

92 3.15 Fil- och ritningsnumrering Anvisningar ändras till att filnamn INTE ska innehålla skede/datum, då en fil i ett projekt aldrig ska byta filnamn. Extra viktigt när man använder versionshantering i ett projektnätverk.

93 3.15 Fil- och ritningsnumrering Anvisningar ändras till att filnamn INTE ska innehålla skede/datum mm, då en handling i ett projekt aldrig ska byta filnamn! Extra viktigt när man använder versionshantering i ett projektnätverk. Namngivning textdokument [objektnummer]-[projektörsbeteckning]-[beskrivning]-[ev. löpnummer] A-Ritningsförteckning SK-Utrustningslista BR-Brandskyddsbeskrivning E-Teknisk beskrivning PL-Projekteringsmöte-04 osv Förkortningar kan användas, t.ex. RF Ritningsförteckning TB Teknisk beskrivning Bilagor till dokument ska ha samma filnamn som huvuddokumentet med beskrivande tillägg t.ex E-TB-bilaga 1 Namngivning modellfiler [objektnummer]-[projektörsbeteckning]-[tekniskt system]-[klassifikation]-[löpnummer] A-40-V-A000 Volymmodell 3D Arkitekt Skolbyggnad (Hus A) A-40-P-A100 Planmodell Arkitekt Skolbyggnad (Hus A) plan A-40-P-A200 Planmodell Arkitekt Skolbyggnad (Hus A) plan V-57-P-A200 Planmodell Luftbehandling Skolbyggnad (Hus A) plan 2 osv Namngivning ritningar och ritningsdefinitioner [objektnummer]-[projektörsbeteckning]-[tekniskt system]-[klassifikation]-[löpnummer] A-40-1-A200 Planritning Arkitekt Skolbyggnad (Hus A) plan 2, 1: A-40-1-A210 Planritning Arkitekt Skolbyggnad (Hus A) plan 2 del 1, 1: A-40-1-A220 Planritning Arkitekt Skolbyggnad (Hus A) plan 2 del 2, 1: A-40-1-A211 Planritning Arkitekt Skolbyggnad (Hus A) plan 2 del 11, 1: A-40-1-A212 Planritning Arkitekt Skolbyggnad (Hus A) plan 2 del 12, 1:50 osv

94 Kontakt Specialistenheten Lokalförvaltningen, Göteborgs Stad Enhetschef: Ingemar Bogestad Informationssamordnare: Jonas Bertheden Nicolas Radi Senaa Potros

95 Energi Presentation av nyheter i tekniska krav och anvisningar 2019 Linda Gustén

96 RA-1840 Principer för energi- och volymmätning Mätplan för tillfälliga lokaler dvs paviljonger/moduler. Förtydligande kring elmätaren som mäter producerad solel: Krav på elmätaren Hur den ska kopplas upp Ansvarsgränser mellan entreprenörer vad det gäller solelmätaren och dess uppkoppling.

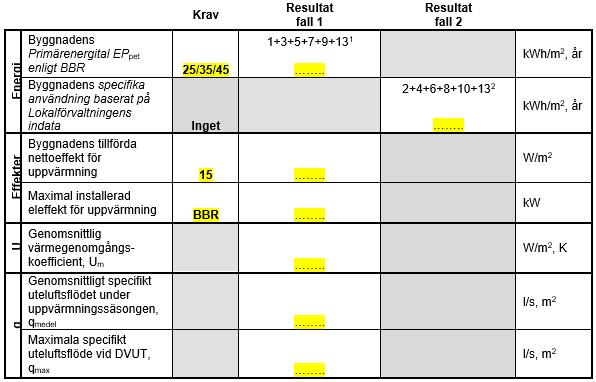

97 RA-1841 Mall för energianalys Förtydligande av Redovisningstabellen

98 Effektsignatur för två scenarier

99 RA-1842 Indata till energianalys Förtydligande avseende val av källa för indata BEN och 2019 övergångsår till att använda BEN 2 som källa för indata i första hand Turordning vid val av källa för indata Undantag vid beräkning av fall 2 - LF indata RA-1842 användas för grundskolor, gymnasium och förskolor avseende inomhustemperatur och varmvattenanvändning. Värmeåtervinning: Årsenergiverkningsgrad ändrad till temperaturverkningsgrad, se TKA Luftbehandling

100 RA-1843 Anvisning för energianalys Förtydligande - Förändrade indata bygghandlingsskede => Energianalysen måste uppdateras Förtydligande - Energianalys skall utföras och vara framme senast till slutbesiktningen oavsett entreprenadform Förtydligande - Energianalysen skall alltid utföras med program som hanterar variabla luftflöden Förtydligande - I de fall ingen energianalys utförs vid förenklade förstudier, ska en energianalys istället upprättas mycket tidigt i projekteringsskedet och en begäran om avsteg ska godkännas av LF:s sakkunnige. Komplettering att även indata förutom utdata från beräkningsprogrammet ska bifogas energianalysen Komplettering - Komplettering med ett driftfall med dygnet-runtdrift av ventilation

101 TKA RA-1844 Riktlinjer och krav vid ny- och ombyggnation samt inhyrning Förtydligande att U-värde fönster avser karm, båge och glas

102 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Energi, Innemiljö och Installationer Linda Gustén

103 Paus Programmet börjar igen klockan 10.30

104 Agenda Inledning och öppnande av konferensen Nina Jacobsson Stålheim, Hållbarhets- och teknikchef Presentation av nyheter inom teknikområdena El-hiss, Tele-data, Solceller samt Brand Paus med kaffe Presentation av nyheter inom teknikområdena luftbehandling, rör, SRÖ, kyla, sprinkler, CAD-BIM samt energi Paus Presentation av nyheter inom teknikområdena storkök, bygg, utemiljö-mark samt miljö Paus Lokalförvaltningen som tydligare beställare av byggprojekt Nytt arbetssätt Från projekt till förvaltning Sandra Moberg och Per-Inge Pettersson Avslutande ord

105 Storkök Presentation av nyheter i tekniska krav och anvisningar 2019 Anne-Sofie Johansson

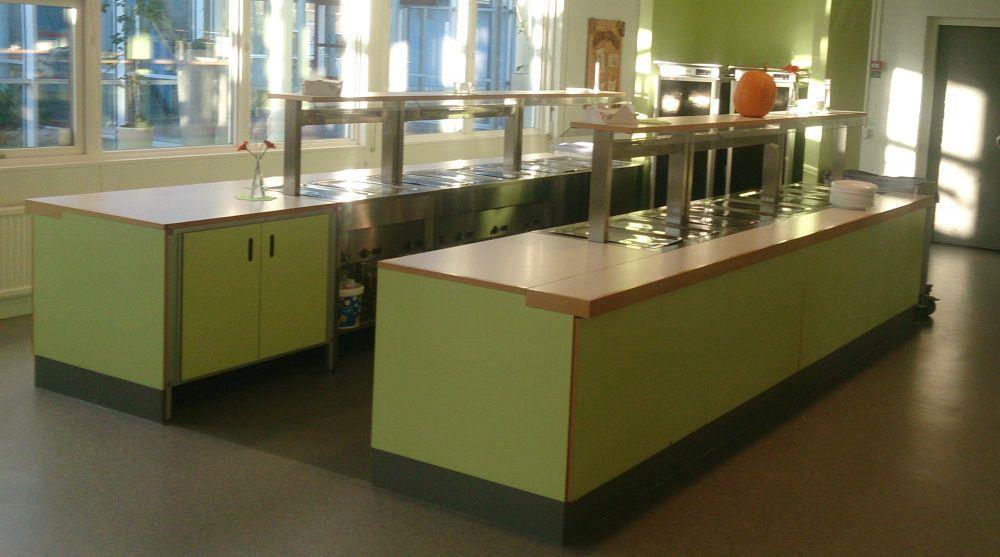

106 RA-1877 Dimensionering av lokalyta Tab.1 Tillagningskök Utökning av ytan för diskrum från kolumn 200 port Utökning av ytan för personalrum från kolumn 400 port Tab. 2 Mottagningskök Utökning av ytan för diskrum från kolumn 200 port Tab. 1,2 3 Tillagning - mottagning- och serveringskök Separat ruta för svällfaktor Tab. 4 Ytor som ska dimensioneras med övrig verksamhet Serveringsytor Diskinlämningsytor Yta för elever är 1,2 kvm sittplats. Bild från RIMI Storköksinredningar AB

107 RA-3370 Mall behovsbeskrivning storkök 3.8 Städ- och tvättrum Maskin enligt TKA vitvaror

108 RA - Utrustningsanvisning 1.9 Kombiugn Energiloggning 1.12 Kokgrytor Energiloggning Grytor liter ska vara lågstjälpande Grytor liter ska vara högstjälpande Fotpedal med Hold-to-run vid öppet lock Naturskyddsföreningen

109 RA - Utrustningsanvisning 1.13 Kombibord Ny produkt i anvisningen med kravställning Diskmaskin Energiloggning 1.23 Luftsteriliserare Ny produkt i anvisningen med kravställning

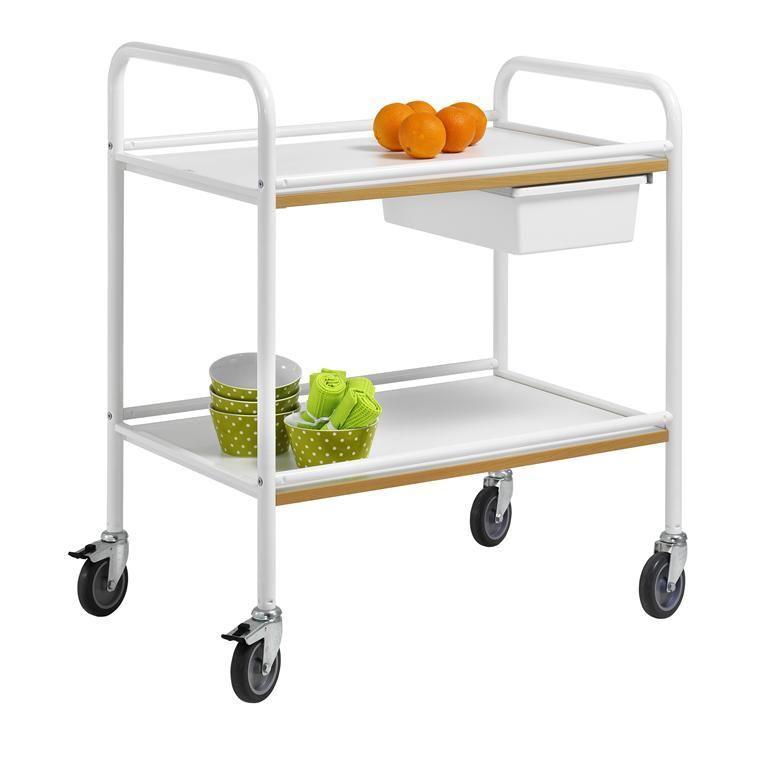

110 RA Utrustningslista tillagningskök Förberedas plats för ev utrustning Bordvagnar/ avdelningsvagnar för disk mm Avfallshantering, mellanlagring Bildkälla EU-projektmedel Serveringsvagn Berta

111 Allmänna tekniska föreskrifter 2.2 Storköksutrustning Myndigheter Vid installation av kokgrytor ska en första kontroll utföras enligt AFS 2017:3 användning och kontroll av trycksatta anordningar Tillsyn, skötsel och underhåll av utrustning Utrustningens automatiska förslag på serviceintervall ska ingå under hela garantitiden.

112 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Energi, Innemiljö, Installationer Anne-Sofie Johansson

113 Bygg Presentation av nyheter i tekniska krav och anvisningar 2019

114 Utemiljö och Mark Presentation av nyheter i tekniska krav och anvisningar 2019 Linda Eklund

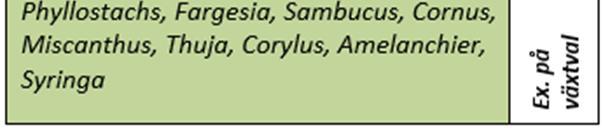

115 TKA Huvuddokument = 2 dokument TKA Förskola, Skola och Gymnasium TKA Boende med särskild service (BmSS) och Äldreboende (ÄBO) Annedalsskolan, Foto: Freja Elmsjö, Lokalförvaltningen

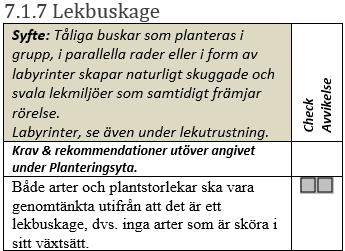

116 Tekniska krav Checkboxen har utökats till två kolumner; Check och Avvikelse. De tekniska kraven är inte längre indelade efter vilken zon de tillhör, utan är kategoriserade efter ex. växtmaterial, slitlager, utrustning m.m. Växtförslag

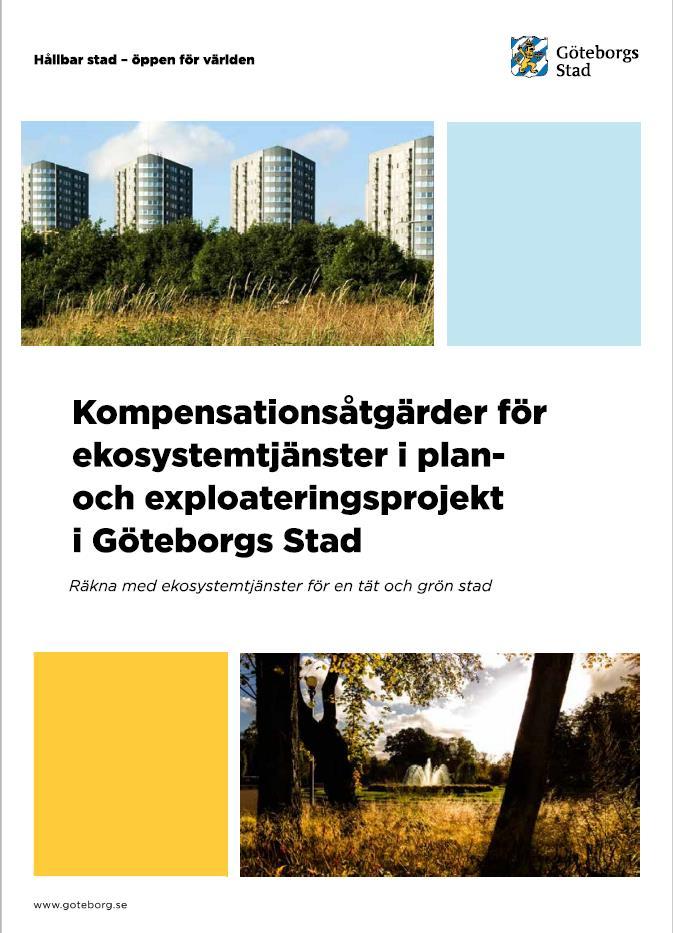

117 Grönytefaktor Om Göteborgs Stad äger marken ska grönytefaktormodellen tillämpas. Detta gäller även vid markanvisningar. Om Göteborgs Stad inte äger marken bör åtgärderna frivilligt regleras/beskrivas i avtal med exploatör eller markägare.

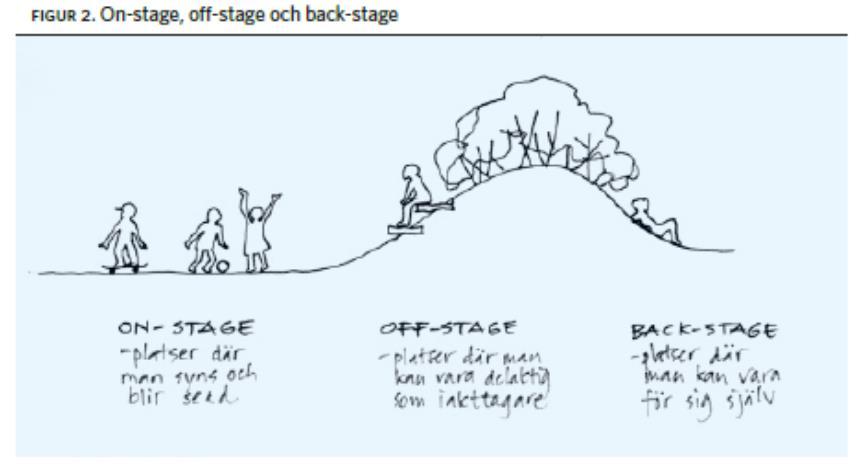

118 Tillgänglig och jämlik utemiljö Tillgänglighet Personer med funktionsnedsättning ska ges möjligheter till socialt samspel, pedagogiska och fysiska aktiviteter Utemiljöerna på Lokalförvaltningen ska möjliggöra att personer med funktionsnedsättningar ska kunna ta sig fram till gårdens samtliga zoner Jämställdhet För att främja jämställdhet i utemiljön krävs att perspektivet inkluderas i planering, utformning och förvaltning Jämställa utemiljöer kännetecknas av att de är gröna, multifunktionella och har ett varierat innehåll Vegetationsytor är könsneutralt kodade Grönska och vegetation stimulerar alla att leka tillsammans oavsett könstillhörighet Bild: Skolgården Förvaltning och utveckling av förskole- och skolgårdar / SKL

119 Nya typritningar Trästaket Inspringningsskydd Planteringsskydd

120 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Bygg, Utemiljö och Säkerhet Linda Eklund Maria Welin

121 Miljö Presentation av nyheter i tekniska krav och anvisningar 2019 Jon Jonsson

122 Förändringar 2019 Klimatdeklaration

123 Betong Aktivitetskoncentration

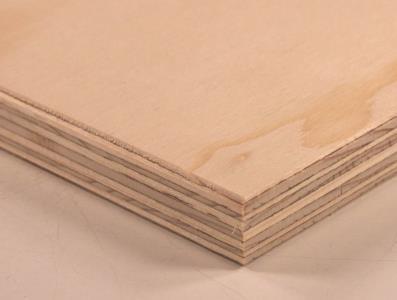

124 Övriga justeringar miljöplaner Plywood tillagt avseende FSC/PEFC krav lika staden krav för miljöanpassat byggande BSAB koder för BVB loggning redigerat för Mark, Inredning, Rör justerat pumpar tillkommer som krav Kemikalieplan Energidelar mindre justeringar av texter, samt krav rörande solceller- förenklingar Nya fordonskrav vid produktion Staden krav Skärpt krav på beställarkontakt vid markförorening Erfarenhetsåterföring PVC-förbud avseende väggbeklädnader harmoniserar med övriga delar gällande PVCanvändningen inomhus (ex. PVC fria golv och halogenfri installation)

125 Akustik SS 25268:2007 har reviderats och ersatts av SS25268:2007+T BmSS -Förordning (2015:216) om trafikbuller vid bostadsbyggnader förändrats. Anvisning om ljudprovning Akustik PM Äldreboende

126 Kontakt Fastighetsavdelningen Område: Hållbarhet och Teknik Enhet: Teknisk Kvalitet och Miljö Jon Jonsson Therese Falemo Renata Osmanovic Klara Jönsson

127 Agenda Inledning och öppnande av konferensen Nina Jacobsson Stålheim, Hållbarhets- och teknikchef Presentation av nyheter inom teknikområdena El-hiss, Tele-data, Solceller samt Brand Paus med kaffe Presentation av nyheter inom teknikområdena luftbehandling, rör, SRÖ, kyla, sprinkler, CAD-BIM samt energi Paus Presentation av nyheter inom teknikområdena storkök, bygg, utemiljö-mark samt miljö Paus Lokalförvaltningen som tydligare beställare av byggprojekt Nytt arbetssätt Från projekt till förvaltning Sandra Moberg och Per-Inge Pettersson Avslutande ord

128 Paus Programmet börjar igen klockan 11.30
