Robert Hansson Diarienummer LSU Status Version 2.3 Kod Text LANDSTINGSSERVICE I UPPSALA LÄN

Transkript

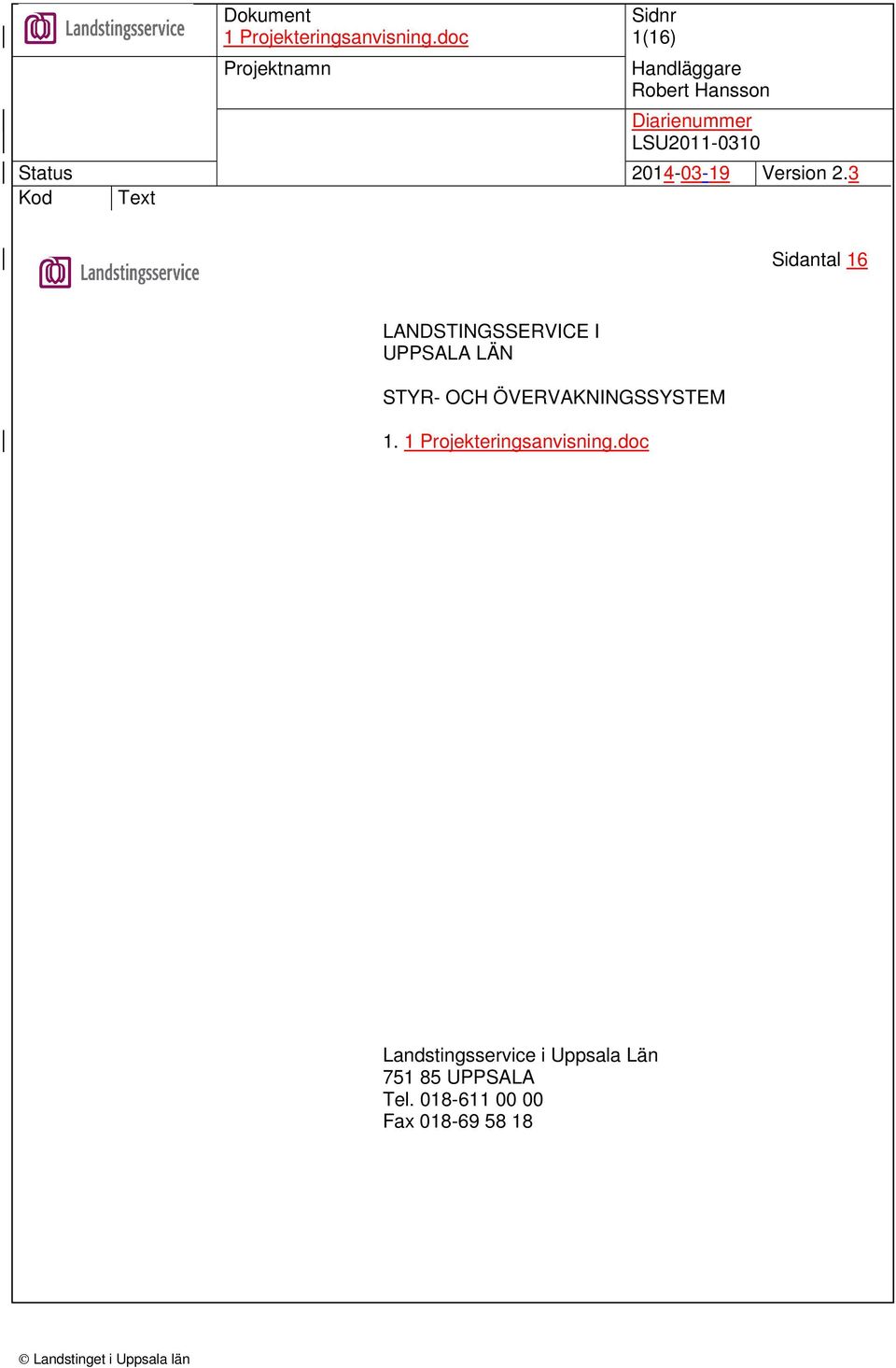

1 1(16) Sidantal 16 LANDSTINGSSERVICE I UPPSALA LÄN STYR- OCH ÖVERVAKNINGSSYSTEM 1. Landstingsservice i Uppsala Län UPPSALA Tel Fax

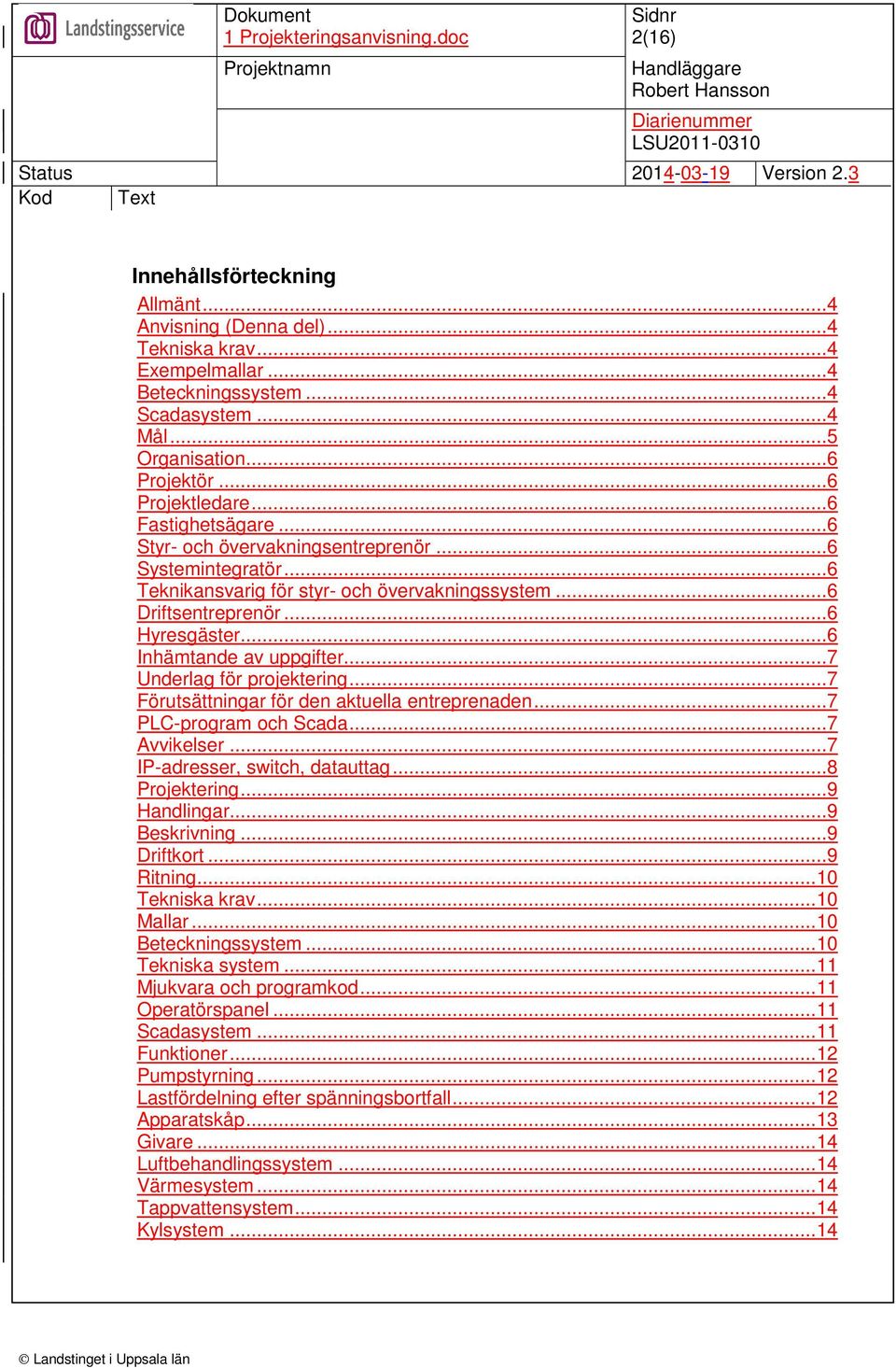

2 2(16) Innehållsförteckning Allmänt...4 Anvisning (Denna del)...4 Tekniska krav...4 Exempelmallar...4 Beteckningssystem...4 Scadasystem...4 Mål...5 Organisation...6 Projektör...6 Projektledare...6 Fastighetsägare...6 Styr- och övervakningsentreprenör...6 Systemintegratör...6 Teknikansvarig för styr- och övervakningssystem...6 Driftsentreprenör...6 Hyresgäster...6 Inhämtande av uppgifter...7 Underlag för projektering...7 Förutsättningar för den aktuella entreprenaden...7 PLC-program och Scada...7 Avvikelser...7 IP-adresser, switch, datauttag...8 Projektering...9 Handlingar...9 Beskrivning...9 Driftkort...9 Ritning...10 Tekniska krav...10 Mallar...10 Beteckningssystem...10 Tekniska system...11 Mjukvara och programkod...11 Operatörspanel...11 Scadasystem...11 Funktioner...12 Pumpstyrning...12 Lastfördelning efter spänningsbortfall...12 Apparatskåp...13 Givare...14 Luftbehandlingssystem...14 Värmesystem...14 Tappvattensystem...14 Kylsystem...14

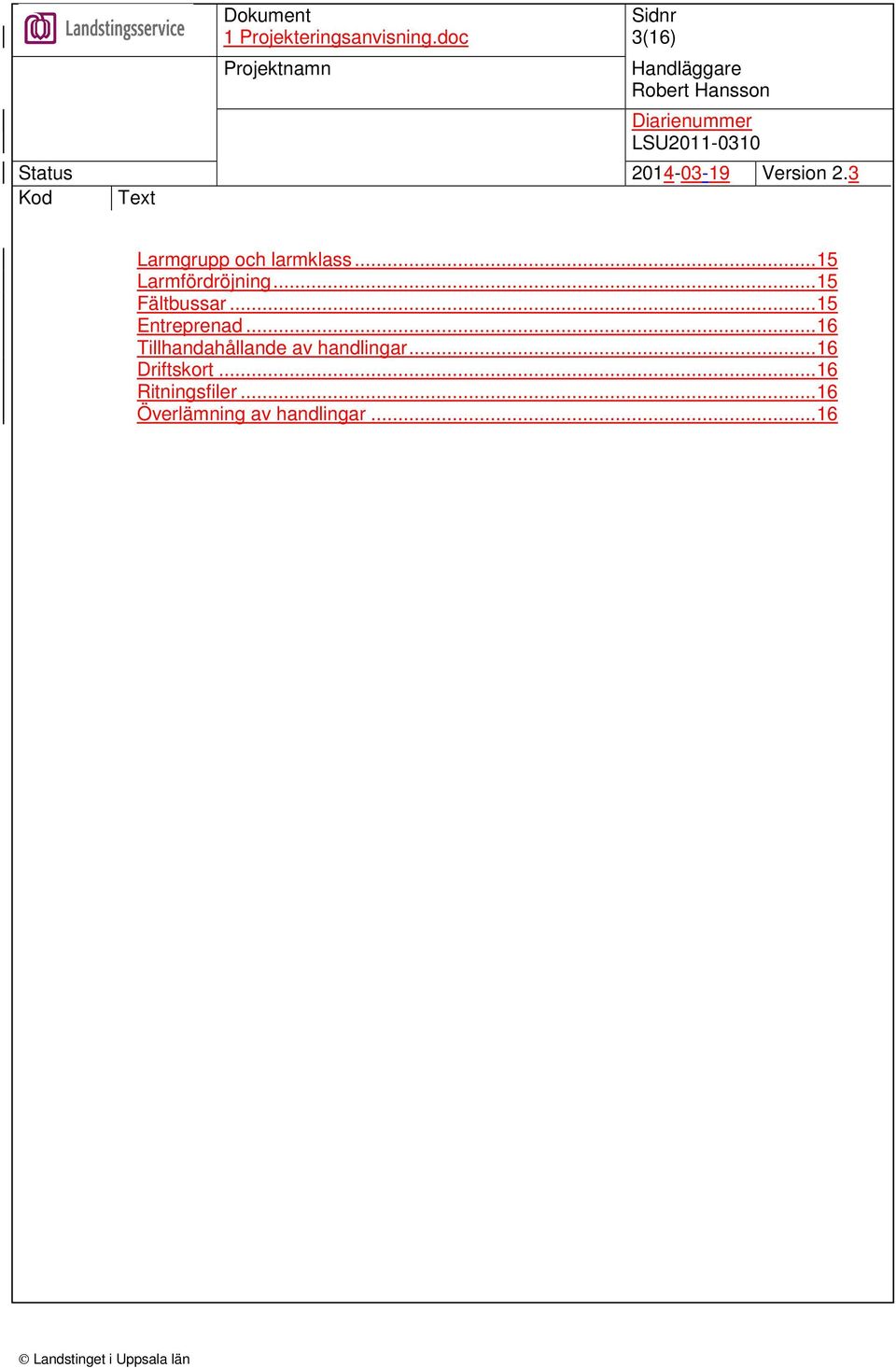

3 3(16) Larmgrupp och larmklass...15 Larmfördröjning...15 Fältbussar...15 Entreprenad...16 Tillhandahållande av handlingar...16 Driftskort...16 Ritningsfiler...16 Överlämning av handlingar...16

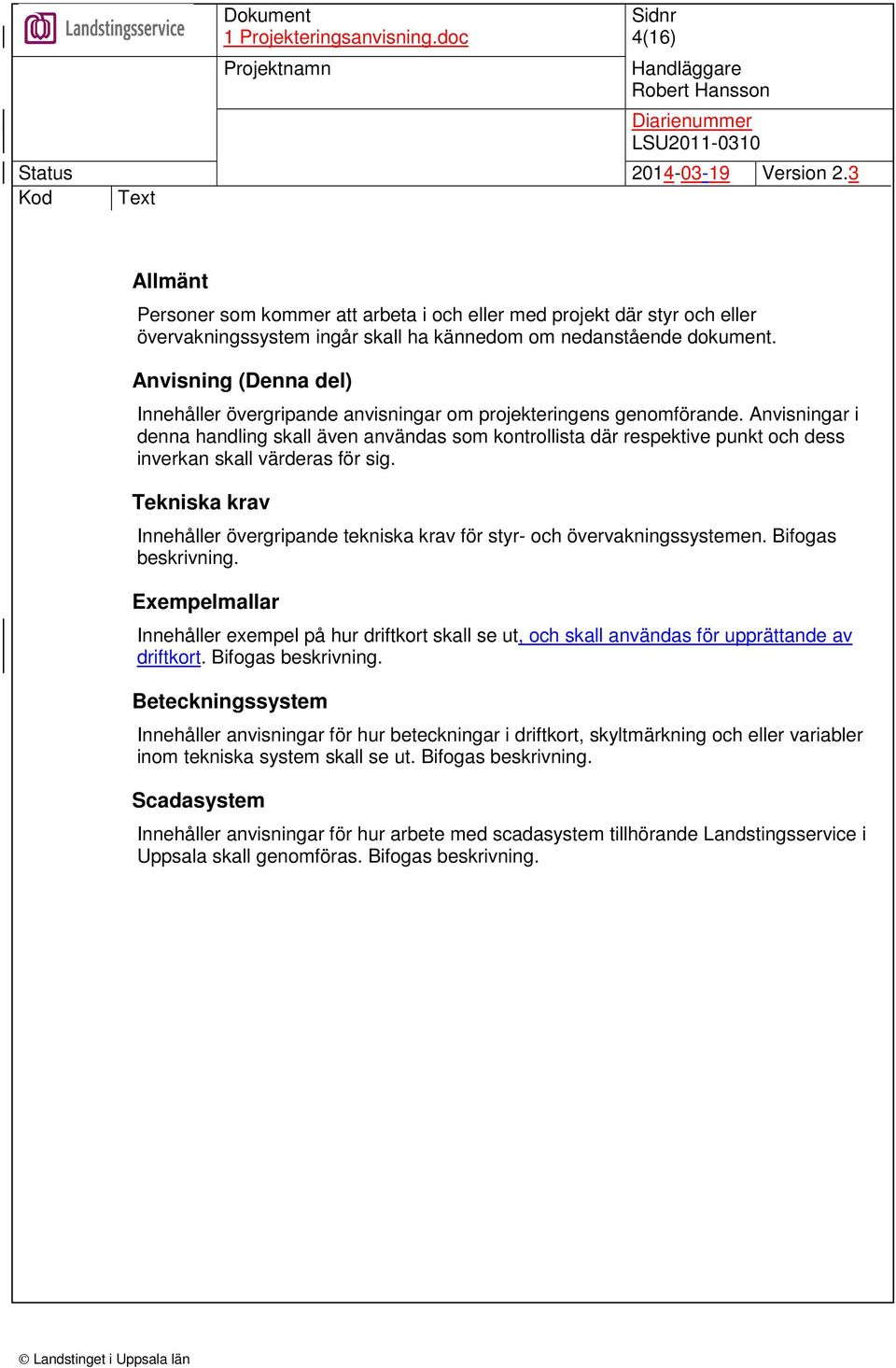

4 4(16) Allmänt Personer som kommer att arbeta i och eller med projekt där styr och eller övervakningssystem ingår skall ha kännedom om nedanstående dokument. Anvisning (Denna del) Innehåller övergripande anvisningar om projekteringens genomförande. Anvisningar i denna handling skall även användas som kontrollista där respektive punkt och dess inverkan skall värderas för sig. Tekniska krav Innehåller övergripande tekniska krav för styr- och övervakningssystemen. Bifogas beskrivning. Exempelmallar Innehåller exempel på hur driftkort skall se ut, och skall användas för upprättande av driftkort. Bifogas beskrivning. Beteckningssystem Innehåller anvisningar för hur beteckningar i driftkort, skyltmärkning och eller variabler inom tekniska system skall se ut. Bifogas beskrivning. Scadasystem Innehåller anvisningar för hur arbete med scadasystem tillhörande Landstingsservice i Uppsala skall genomföras. Bifogas beskrivning.

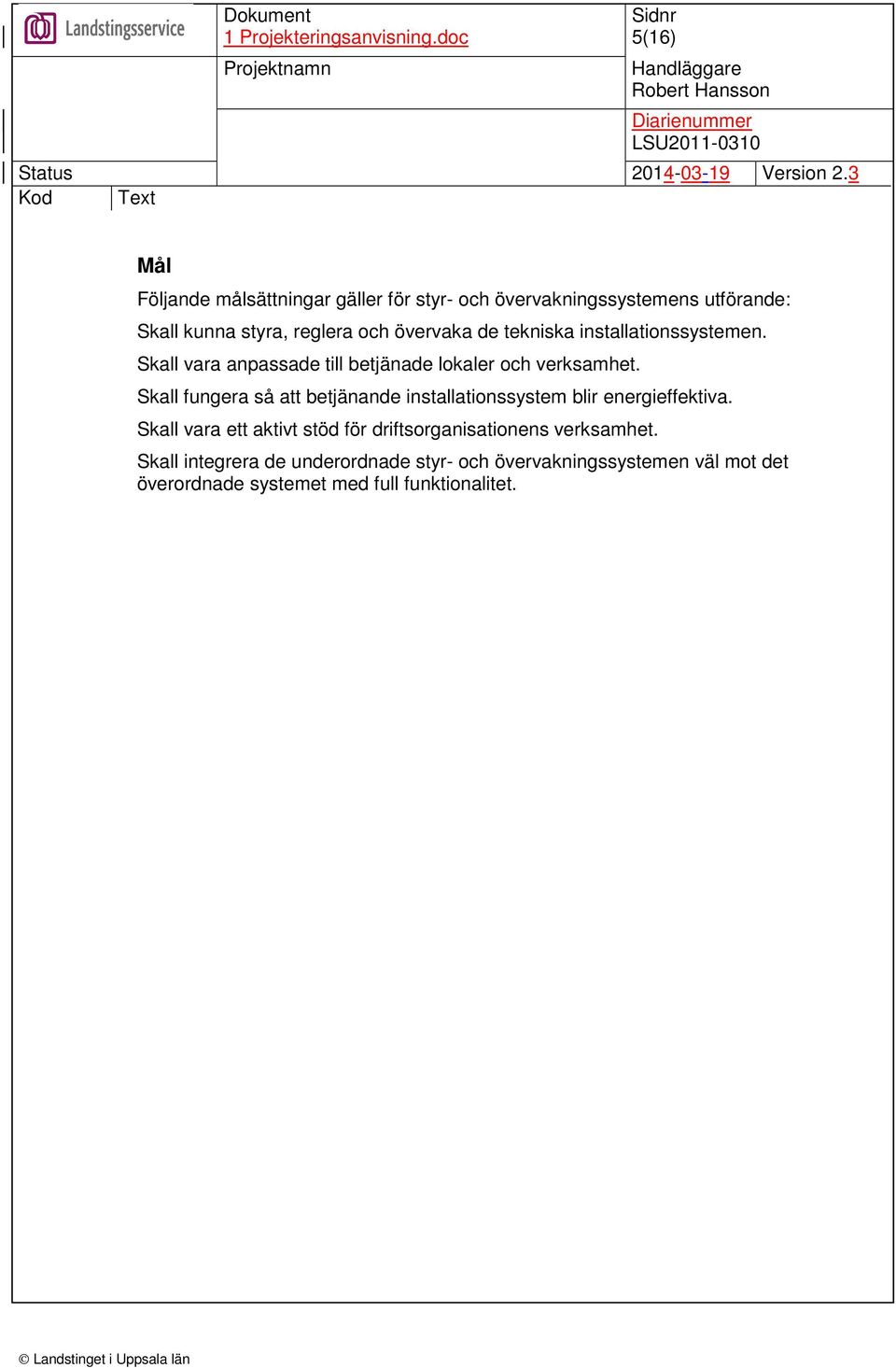

5 5(16) Mål Följande målsättningar gäller för styr- och övervakningssystemens utförande: Skall kunna styra, reglera och övervaka de tekniska installationssystemen. Skall vara anpassade till betjänade lokaler och verksamhet. Skall fungera så att betjänande installationssystem blir energieffektiva. Skall vara ett aktivt stöd för driftsorganisationens verksamhet. Skall integrera de underordnade styr- och övervakningssystemen väl mot det överordnade systemet med full funktionalitet.

6 6(16) Organisation Projektör Den konsult som ansvarar för och utför projektering av styr- och övervakningssystemen. Projektledare Den som är utsedd av fastighetsägaren att övergripande leda ett projekts genomförande. Fastighetsägare Uppsala läns landsting. Styr- och övervakningsentreprenör Den entreprenör som utför styr- och övervakningsentreprenaden förutom applikationerna i det överordnade systemet. Systemintegratör Då leverantörer av hård- och eller mjukvara har program för att kvalitetssäkra sina integratörer skall systemintegratören vara delaktig i nämnda program. Systemintegratören utför applikationen och eller applikationerna i det berörda systemet och eller systemen. Denne installerar och konfigurerar också drivrutiner, mjukvara och därtill tillkommande funktioner för nya PLC-fabrikat/typer, tillsammans med Landstingsservice driftpersonal. Teknikansvarig för styr- och övervakningssystem Teknikansvarig för styr- och övervakningssystem är beställarens representant och övergripande ansvarige för styr och övervakningssystemen. Teknikansvarig har ett övergripande ansvar för det överordnade systemet. Teknikansvarig är också ansvarig för original- och projekthantering av filer både för det överordnade systemet och både de underordnade systemen. Driftsentreprenör Driftsentreprenör har fastighetsägarens/beställarens uppdrag att tekniskt förvalta sjukhuset och dess installationer. Hyresgäster De olika verksamheter som finns inom sjukhuset.

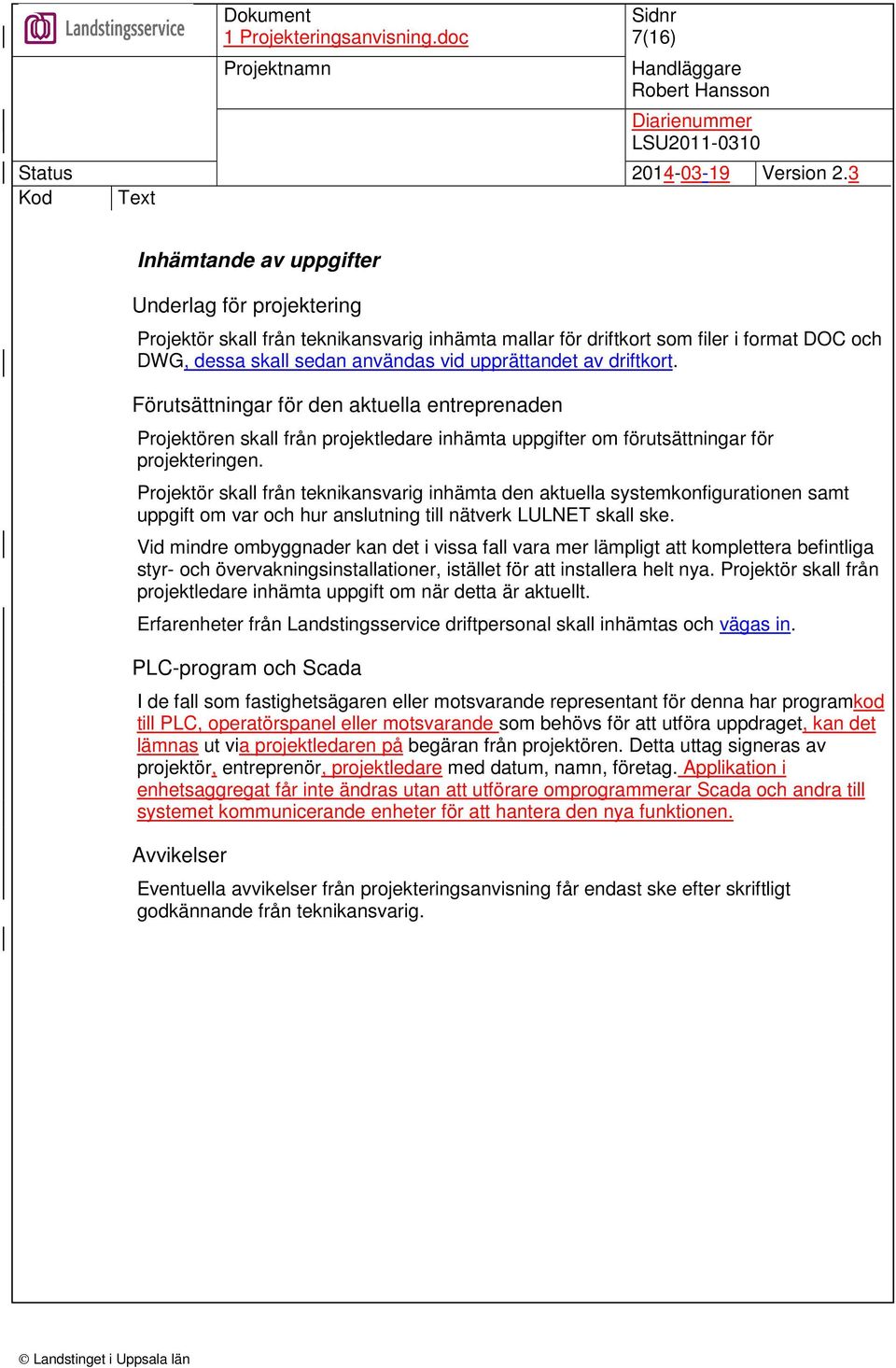

7 7(16) Inhämtande av uppgifter Underlag för projektering Projektör skall från teknikansvarig inhämta mallar för driftkort som filer i format DOC och DWG, dessa skall sedan användas vid upprättandet av driftkort. Förutsättningar för den aktuella entreprenaden Projektören skall från projektledare inhämta uppgifter om förutsättningar för projekteringen. Projektör skall från teknikansvarig inhämta den aktuella systemkonfigurationen samt uppgift om var och hur anslutning till nätverk LULNET skall ske. Vid mindre ombyggnader kan det i vissa fall vara mer lämpligt att komplettera befintliga styr- och övervakningsinstallationer, istället för att installera helt nya. Projektör skall från projektledare inhämta uppgift om när detta är aktuellt. Erfarenheter från Landstingsservice driftpersonal skall inhämtas och vägas in. PLC-program och Scada I de fall som fastighetsägaren eller motsvarande representant för denna har programkod till PLC, operatörspanel eller motsvarande som behövs för att utföra uppdraget, kan det lämnas ut via projektledaren på begäran från projektören. Detta uttag signeras av projektör, entreprenör, projektledare med datum, namn, företag. Applikation i enhetsaggregat får inte ändras utan att utförare omprogrammerar Scada och andra till systemet kommunicerande enheter för att hantera den nya funktionen. Avvikelser Eventuella avvikelser från projekteringsanvisning får endast ske efter skriftligt godkännande från teknikansvarig.

8 8(16) IP-adresser, switch, datauttag Beställning utav IP-adresser, datauttag och switchar görs senast fyra veckor före samordnad provning. Information om datauttag finns på Navet, Beställning skall göras av projektledare med blankett (på navet) enligt bilaga1 Beställning av Datauttag. Skicka blankett till epost angiven på navet, eller, vid akuta problem, ring Följande information skall utöver deras (MSIs) önskemål framgå vid beställning: skåpet. Fabrikat och modell på de enheter som installeras i Placering, byggnad, våning, apparatskåp. Behövs switch, enkelt datauttag, dubbelt datauttag? Känslig verksamhet, behövs extra säkerhet?

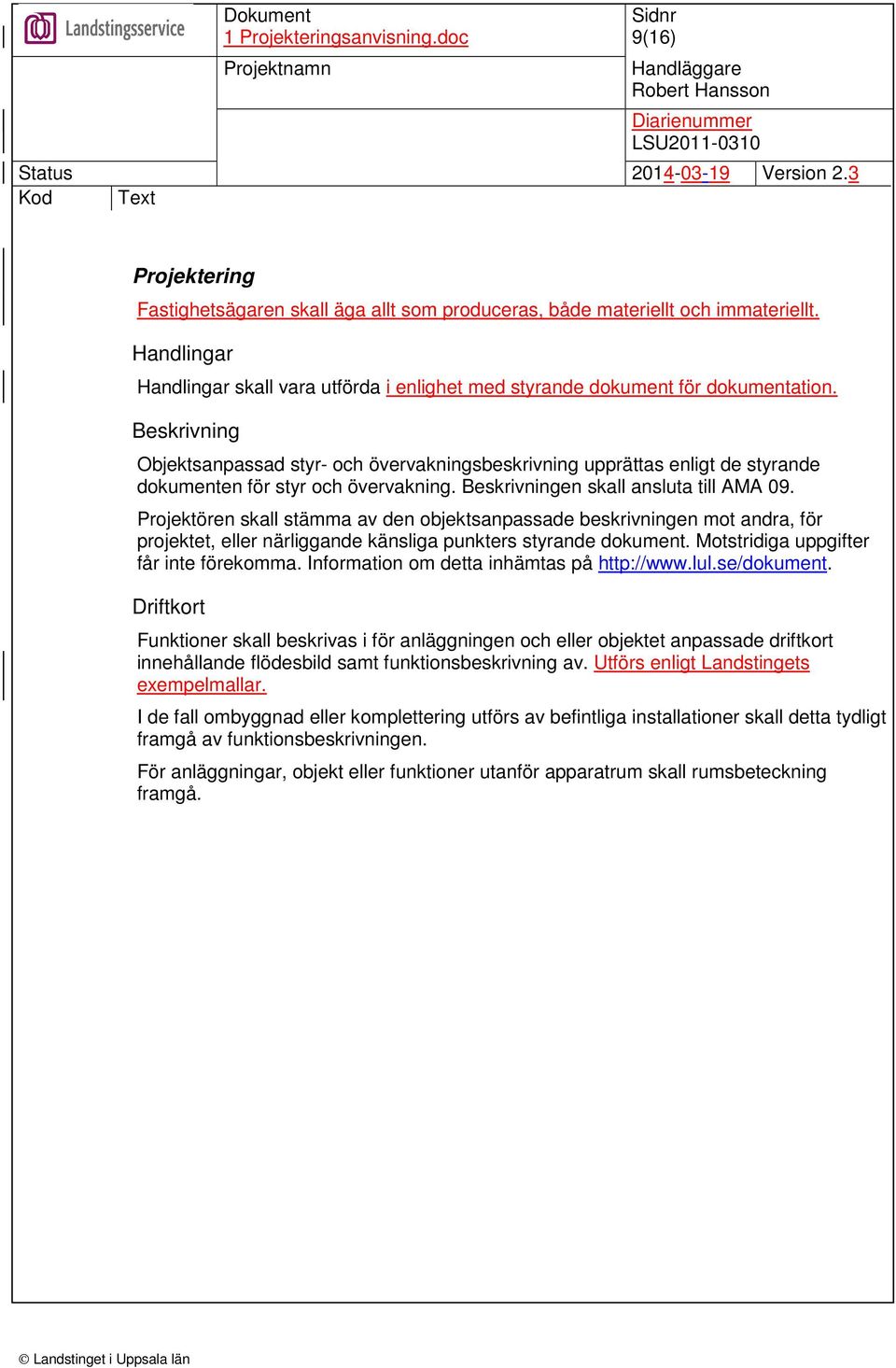

9 9(16) Projektering Fastighetsägaren skall äga allt som produceras, både materiellt och immateriellt. Handlingar Handlingar skall vara utförda i enlighet med styrande dokument för dokumentation. Beskrivning Objektsanpassad styr- och övervakningsbeskrivning upprättas enligt de styrande dokumenten för styr och övervakning. Beskrivningen skall ansluta till AMA 09. Projektören skall stämma av den objektsanpassade beskrivningen mot andra, för projektet, eller närliggande känsliga punkters styrande dokument. Motstridiga uppgifter får inte förekomma. Information om detta inhämtas på Driftkort Funktioner skall beskrivas i för anläggningen och eller objektet anpassade driftkort innehållande flödesbild samt funktionsbeskrivning av. Utförs enligt Landstingets exempelmallar. I de fall ombyggnad eller komplettering utförs av befintliga installationer skall detta tydligt framgå av funktionsbeskrivningen. För anläggningar, objekt eller funktioner utanför apparatrum skall rumsbeteckning framgå.

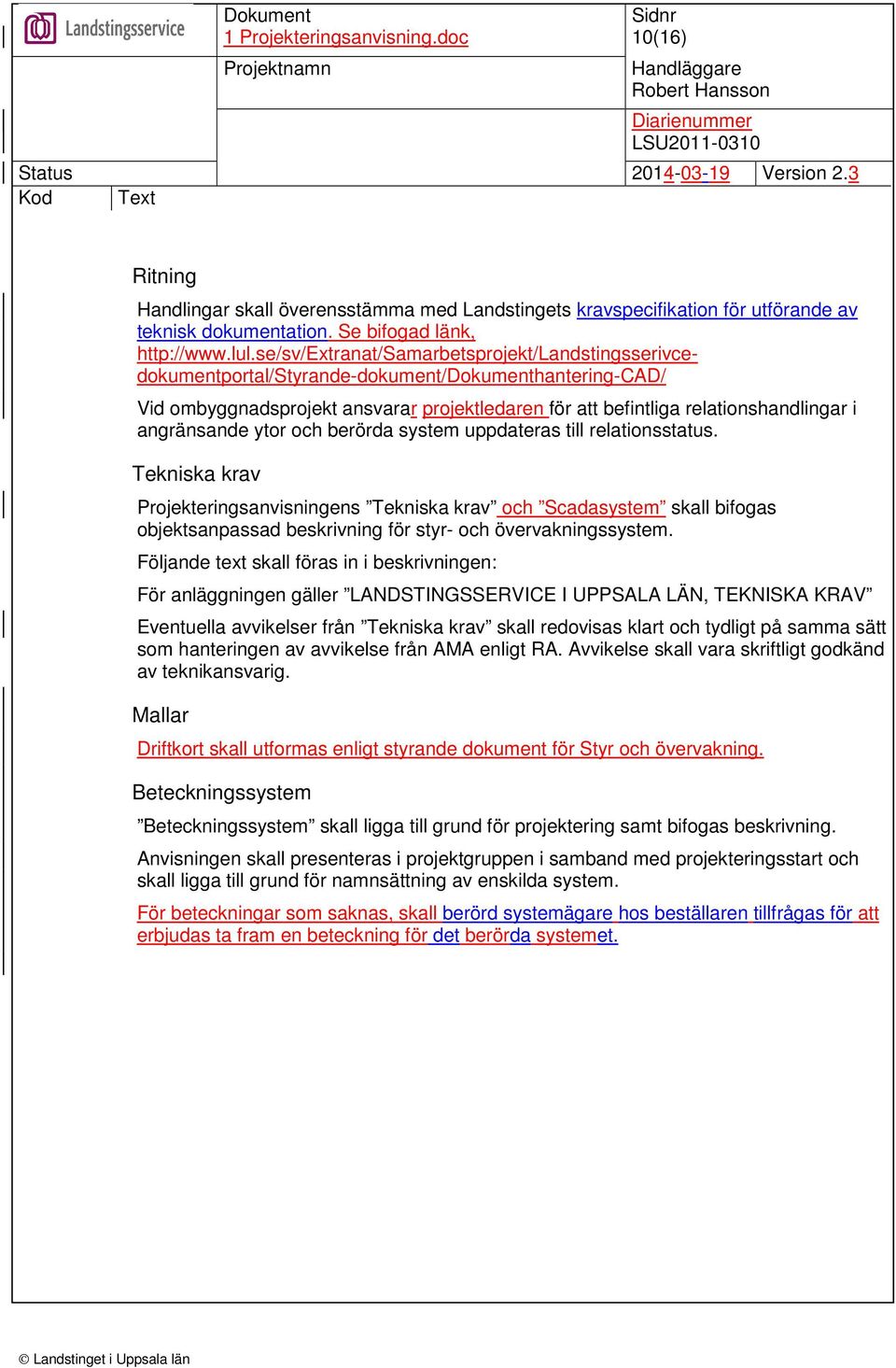

10 10(16) Ritning Handlingar skall överensstämma med Landstingets kravspecifikation för utförande av teknisk dokumentation. Se bifogad länk, Vid ombyggnadsprojekt ansvarar projektledaren för att befintliga relationshandlingar i angränsande ytor och berörda system uppdateras till relationsstatus. Tekniska krav Projekteringsanvisningens Tekniska krav och Scadasystem skall bifogas objektsanpassad beskrivning för styr- och övervakningssystem. Följande text skall föras in i beskrivningen: För anläggningen gäller LANDSTINGSSERVICE I UPPSALA LÄN, TEKNISKA KRAV Eventuella avvikelser från Tekniska krav skall redovisas klart och tydligt på samma sätt som hanteringen av avvikelse från AMA enligt RA. Avvikelse skall vara skriftligt godkänd av teknikansvarig. Mallar Driftkort skall utformas enligt styrande dokument för Styr och övervakning. Beteckningssystem Beteckningssystem skall ligga till grund för projektering samt bifogas beskrivning. Anvisningen skall presenteras i projektgruppen i samband med projekteringsstart och skall ligga till grund för namnsättning av enskilda system. För beteckningar som saknas, skall berörd systemägare hos beställaren tillfrågas för att erbjudas ta fram en beteckning för det berörda systemet.

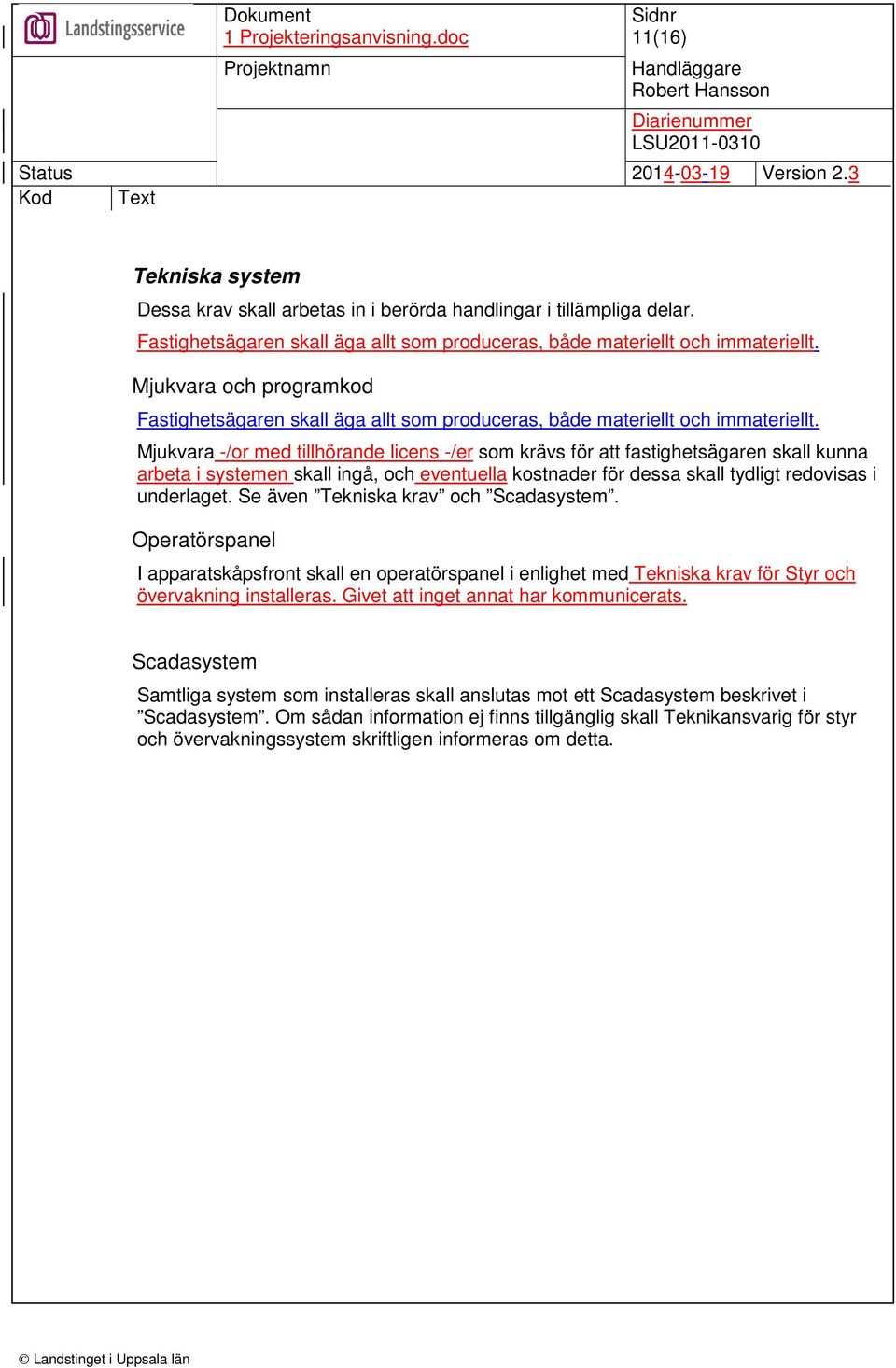

11 11(16) Tekniska system Dessa krav skall arbetas in i berörda handlingar i tillämpliga delar. Fastighetsägaren skall äga allt som produceras, både materiellt och immateriellt. Mjukvara och programkod Fastighetsägaren skall äga allt som produceras, både materiellt och immateriellt. Mjukvara -/or med tillhörande licens -/er som krävs för att fastighetsägaren skall kunna arbeta i systemen skall ingå, och eventuella kostnader för dessa skall tydligt redovisas i underlaget. Se även Tekniska krav och Scadasystem. Operatörspanel I apparatskåpsfront skall en operatörspanel i enlighet med Tekniska krav för Styr och övervakning installeras. Givet att inget annat har kommunicerats. Scadasystem Samtliga system som installeras skall anslutas mot ett Scadasystem beskrivet i Scadasystem. Om sådan information ej finns tillgänglig skall Teknikansvarig för styr och övervakningssystem skriftligen informeras om detta.

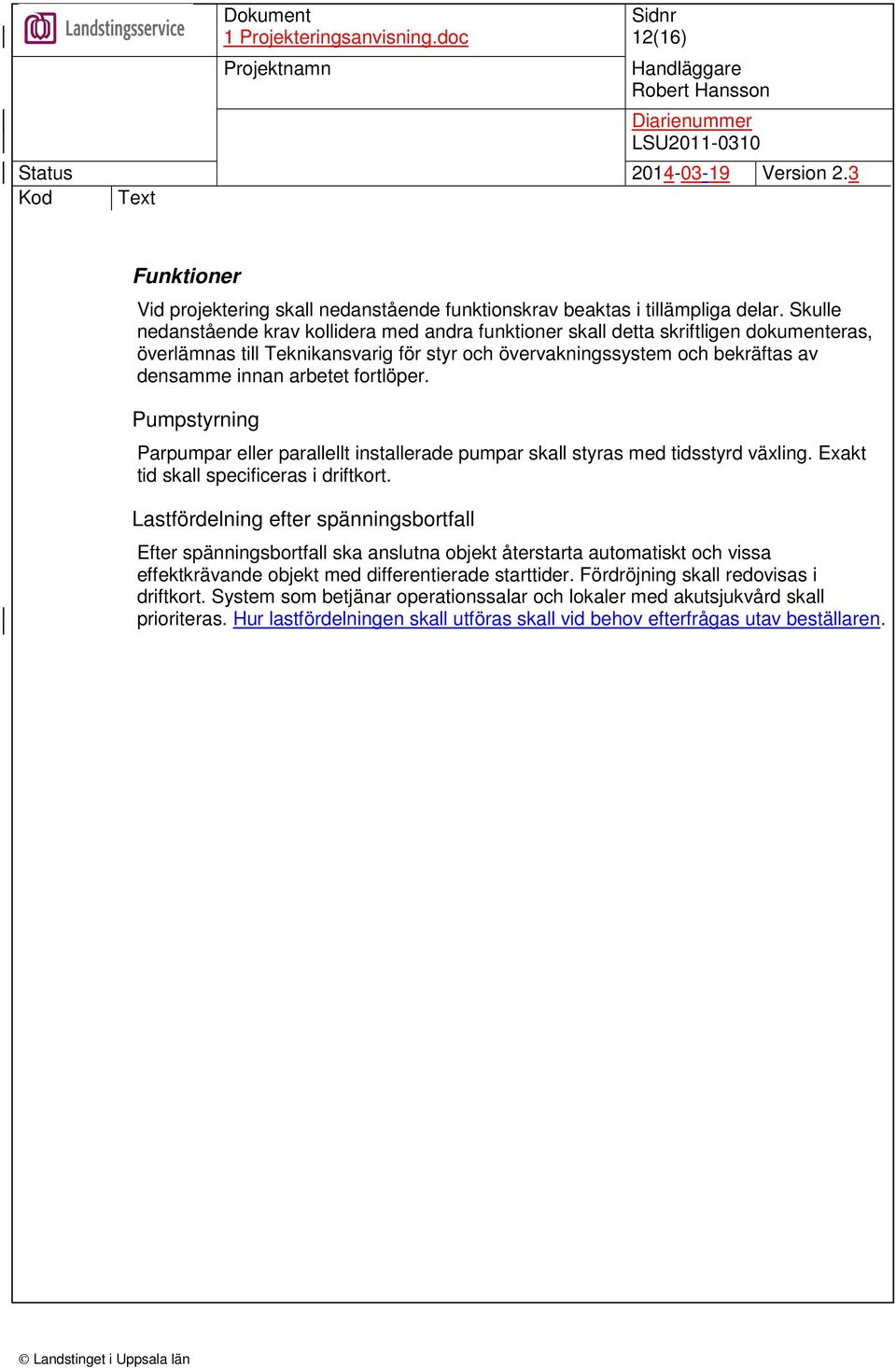

12 12(16) Funktioner Vid projektering skall nedanstående funktionskrav beaktas i tillämpliga delar. Skulle nedanstående krav kollidera med andra funktioner skall detta skriftligen dokumenteras, överlämnas till Teknikansvarig för styr och övervakningssystem och bekräftas av densamme innan arbetet fortlöper. Pumpstyrning Parpumpar eller parallellt installerade pumpar skall styras med tidsstyrd växling. Exakt tid skall specificeras i driftkort. Lastfördelning efter spänningsbortfall Efter spänningsbortfall ska anslutna objekt återstarta automatiskt och vissa effektkrävande objekt med differentierade starttider. Fördröjning skall redovisas i driftkort. System som betjänar operationssalar och lokaler med akutsjukvård skall prioriteras. Hur lastfördelningen skall utföras skall vid behov efterfrågas utav beställaren.

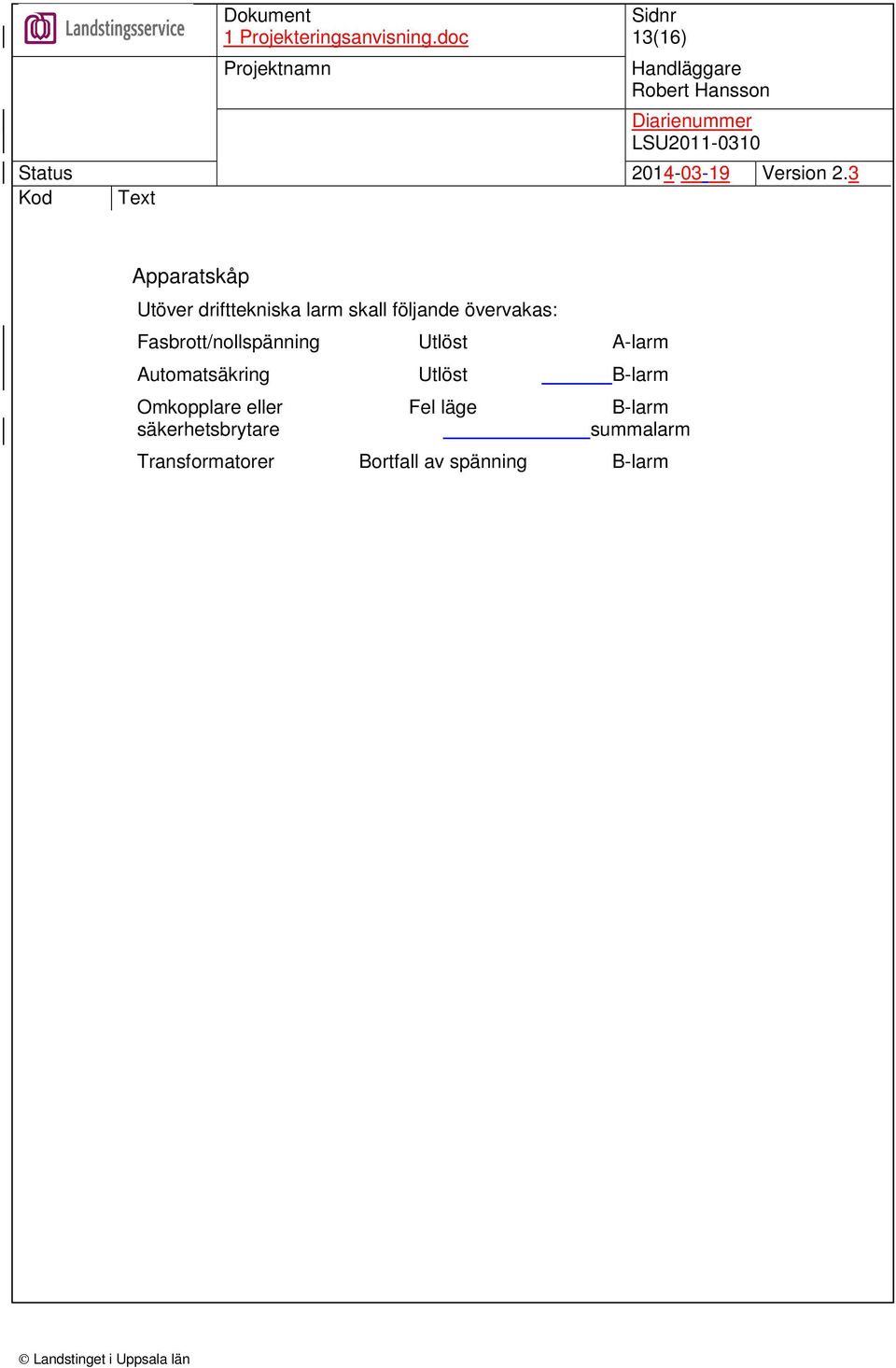

13 13(16) Apparatskåp Utöver drifttekniska larm skall följande övervakas: Fasbrott/nollspänning Utlöst A-larm Automatsäkring Utlöst B-larm Omkopplare eller Fel läge B-larm säkerhetsbrytare summalarm Transformatorer Bortfall av spänning B-larm

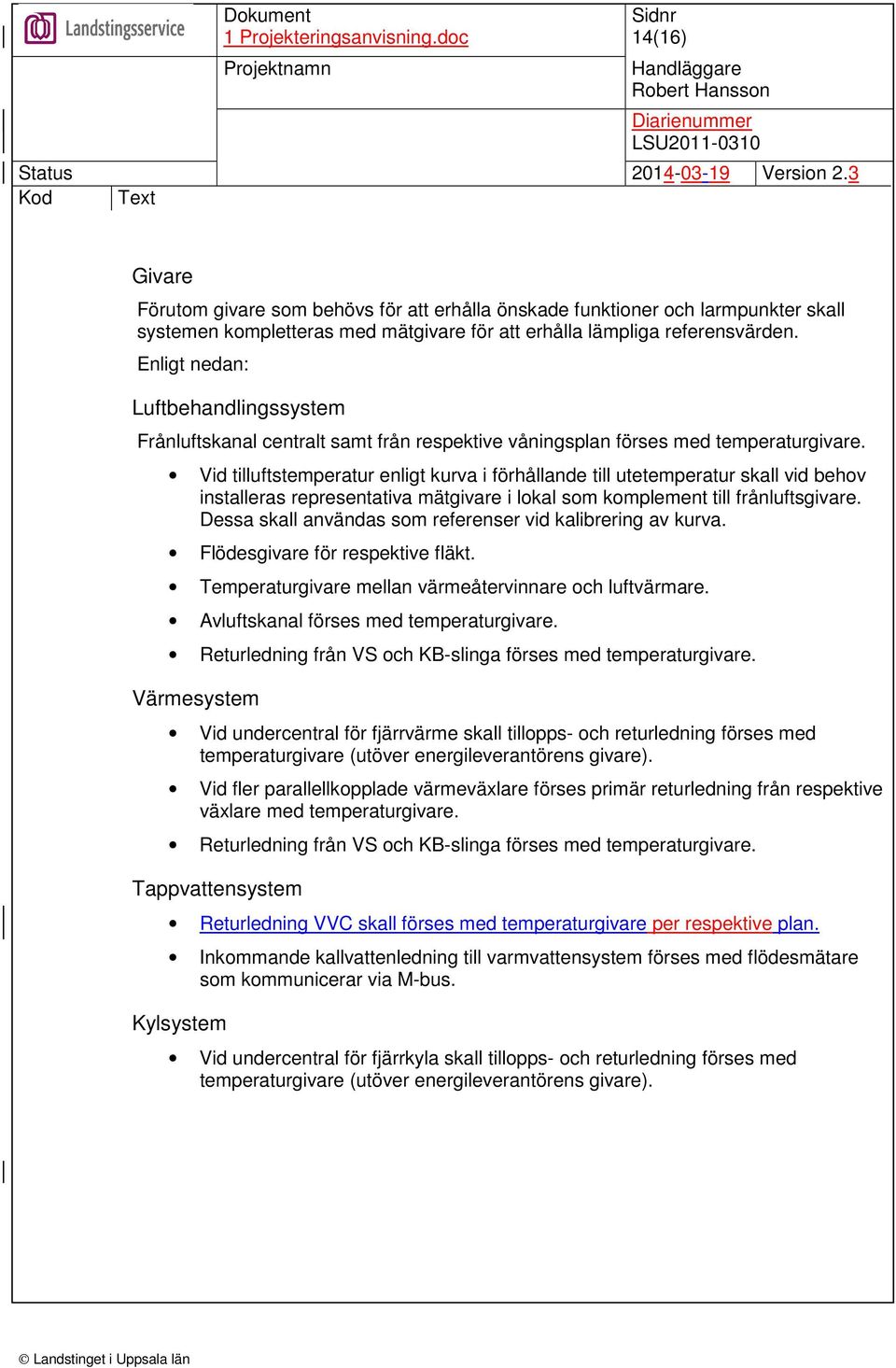

14 14(16) Givare Förutom givare som behövs för att erhålla önskade funktioner och larmpunkter skall systemen kompletteras med mätgivare för att erhålla lämpliga referensvärden. Enligt nedan: Luftbehandlingssystem Frånluftskanal centralt samt från respektive våningsplan förses med temperaturgivare. Vid tilluftstemperatur enligt kurva i förhållande till utetemperatur skall vid behov installeras representativa mätgivare i lokal som komplement till frånluftsgivare. Dessa skall användas som referenser vid kalibrering av kurva. Flödesgivare för respektive fläkt. Temperaturgivare mellan värmeåtervinnare och luftvärmare. Avluftskanal förses med temperaturgivare. Returledning från VS och KB-slinga förses med temperaturgivare. Värmesystem Vid undercentral för fjärrvärme skall tillopps- och returledning förses med temperaturgivare (utöver energileverantörens givare). Vid fler parallellkopplade värmeväxlare förses primär returledning från respektive växlare med temperaturgivare. Returledning från VS och KB-slinga förses med temperaturgivare. Tappvattensystem Returledning VVC skall förses med temperaturgivare per respektive plan. Inkommande kallvattenledning till varmvattensystem förses med flödesmätare som kommunicerar via M-bus. Kylsystem Vid undercentral för fjärrkyla skall tillopps- och returledning förses med temperaturgivare (utöver energileverantörens givare).

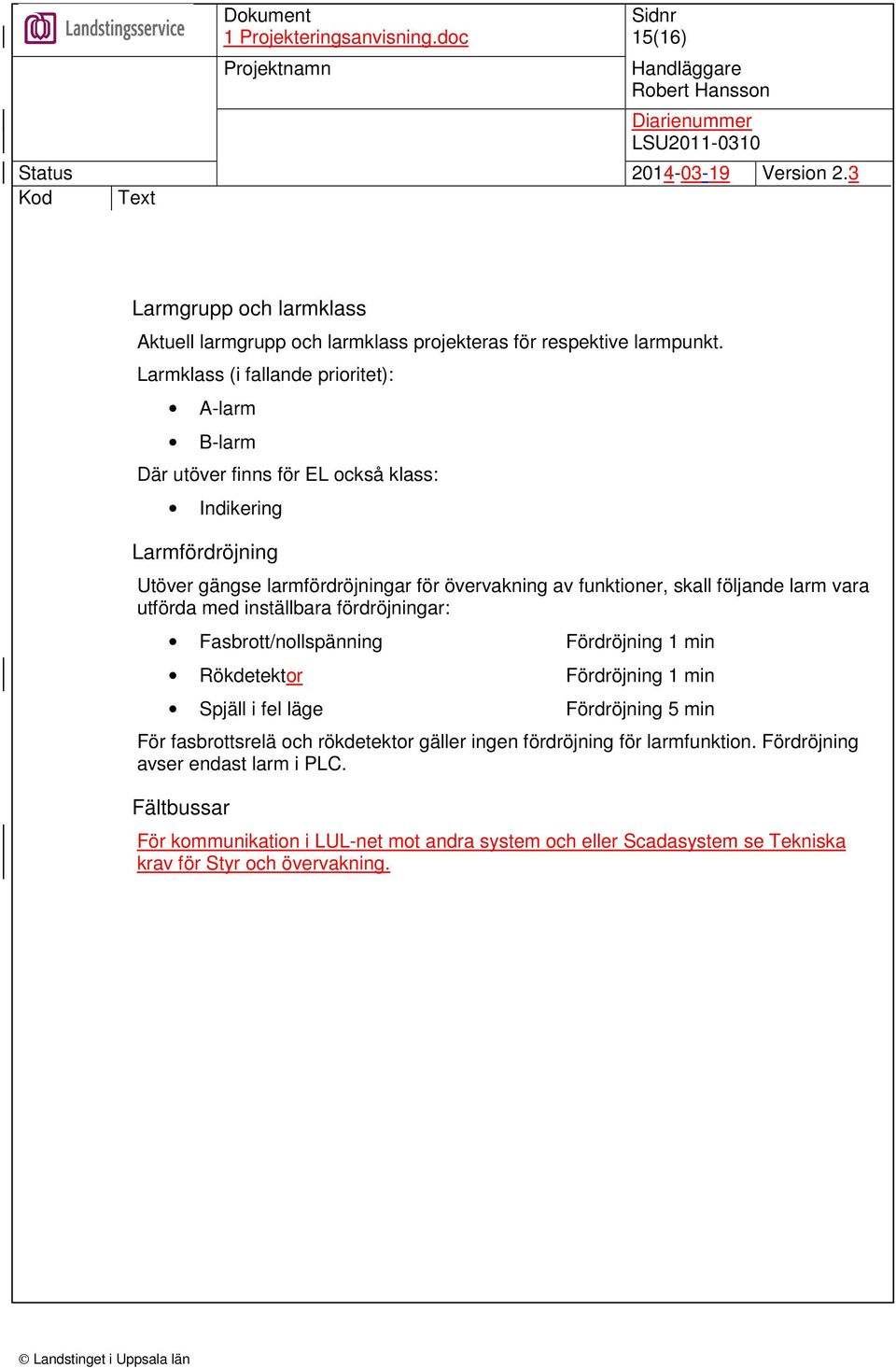

15 15(16) Larmgrupp och larmklass Aktuell larmgrupp och larmklass projekteras för respektive larmpunkt. Larmklass (i fallande prioritet): A-larm B-larm Där utöver finns för EL också klass: Indikering Larmfördröjning Utöver gängse larmfördröjningar för övervakning av funktioner, skall följande larm vara utförda med inställbara fördröjningar: Fasbrott/nollspänning Fördröjning 1 min Rökdetektor Fördröjning 1 min Spjäll i fel läge Fördröjning 5 min För fasbrottsrelä och rökdetektor gäller ingen fördröjning för larmfunktion. Fördröjning avser endast larm i PLC. Fältbussar För kommunikation i LUL-net mot andra system och eller Scadasystem se Tekniska krav för Styr och övervakning.

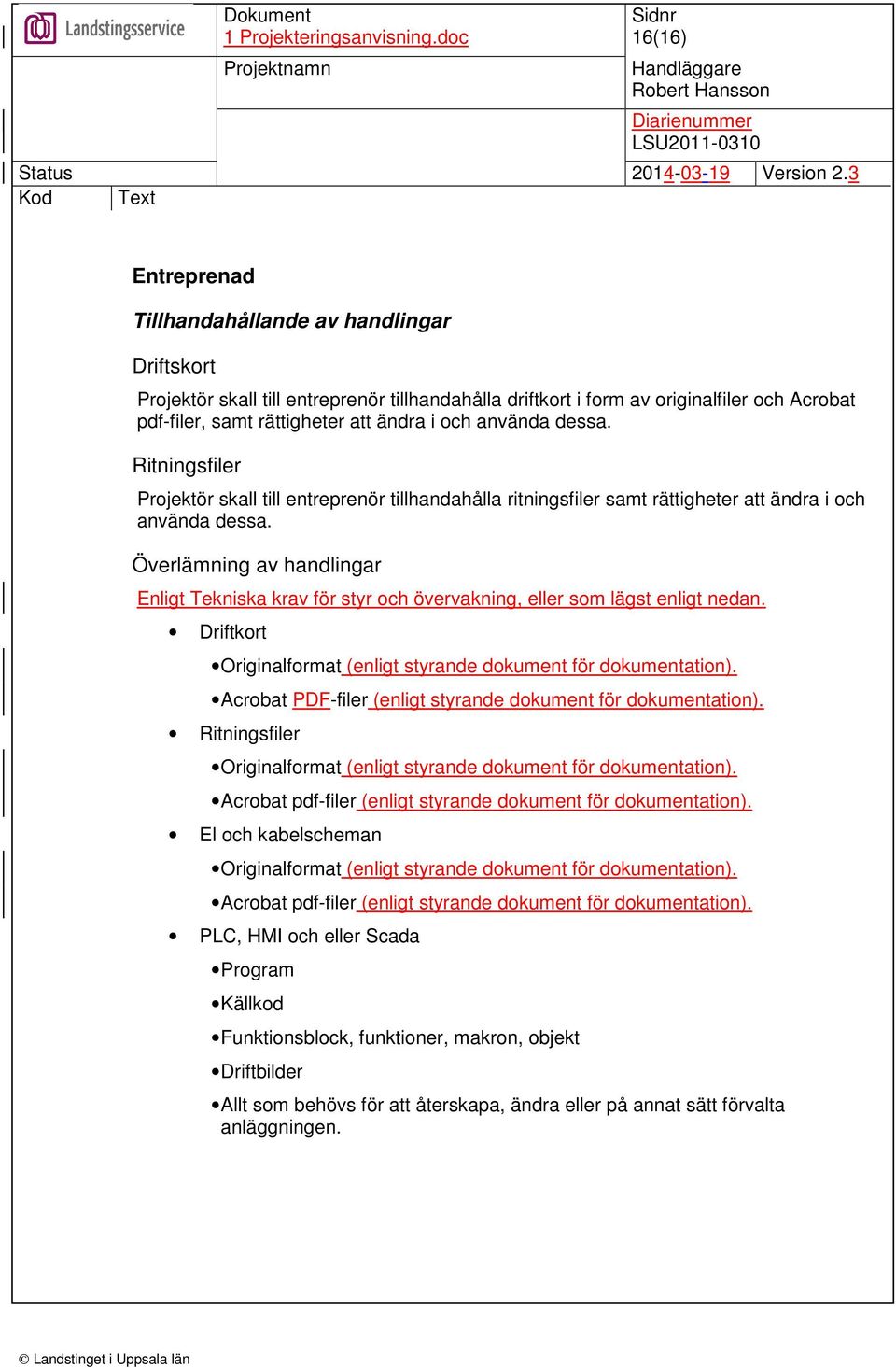

16 16(16) Entreprenad Tillhandahållande av handlingar Driftskort Projektör skall till entreprenör tillhandahålla driftkort i form av originalfiler och Acrobat pdf-filer, samt rättigheter att ändra i och använda dessa. Ritningsfiler Projektör skall till entreprenör tillhandahålla ritningsfiler samt rättigheter att ändra i och använda dessa. Överlämning av handlingar Enligt Tekniska krav för styr och övervakning, eller som lägst enligt nedan. Driftkort Originalformat (enligt styrande dokument för dokumentation). Acrobat PDF-filer (enligt styrande dokument för dokumentation). Ritningsfiler Originalformat (enligt styrande dokument för dokumentation). Acrobat pdf-filer (enligt styrande dokument för dokumentation). El och kabelscheman Originalformat (enligt styrande dokument för dokumentation). Acrobat pdf-filer (enligt styrande dokument för dokumentation). PLC, HMI och eller Scada Program Källkod Funktionsblock, funktioner, makron, objekt Driftbilder Allt som behövs för att återskapa, ändra eller på annat sätt förvalta anläggningen.
