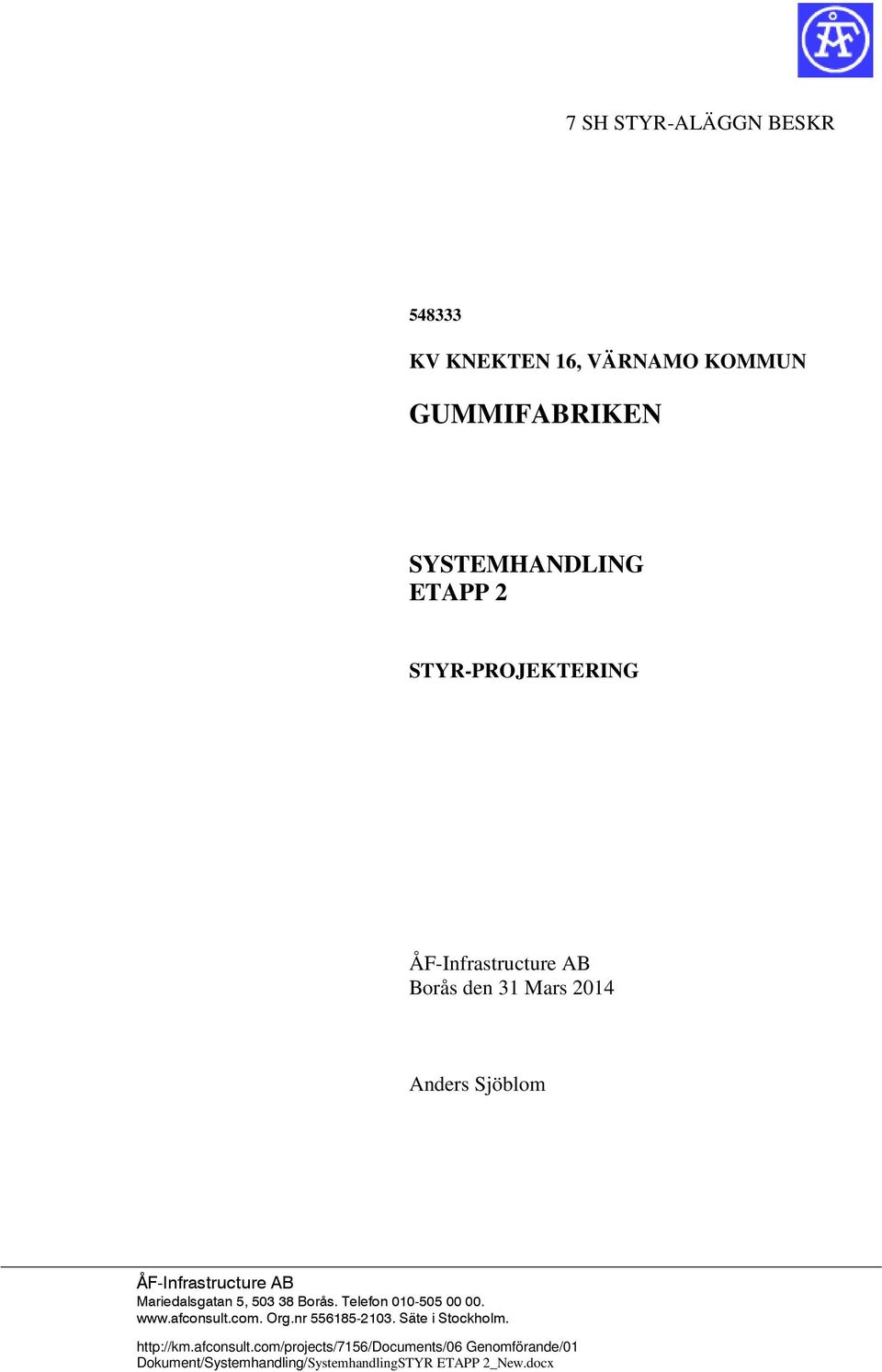

1 7 SH STYR-ALÄGGN BESKR KV KNEKTEN 16, VÄRNAMO KOMMUN SYSTEMHANDLING ETAPP 2 STYR-PROJEKTERING ÅF-Infrastructure AB Borås den 31 Mars 2014 ÅF-Infrastructure AB Mariedalsgatan 5, Borås. Telefon Org.nr Säte i Stockholm. Genomförande/01 Dokument/Systemhandling/SystemhandlingSTYR ETAPP 2_New.docx

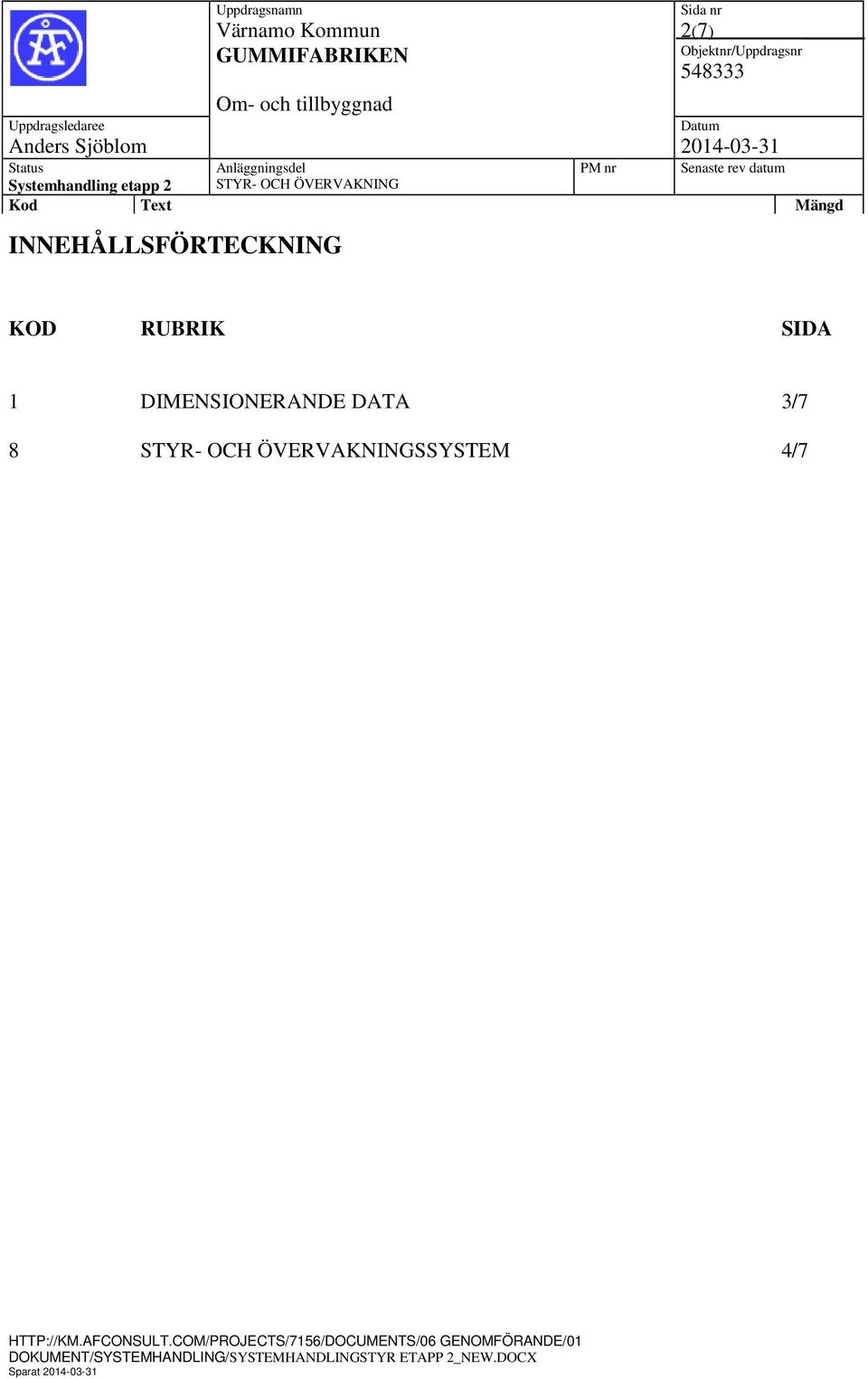

2 2(7) INNEHÅLLSFÖRTECKNING KOD RUBRIK SIDA 1 8 DIMENSIONERANDE DATA STYR- OCH ÖVERVAKNINGSSYSTEM 3/7 4/7 Sparat

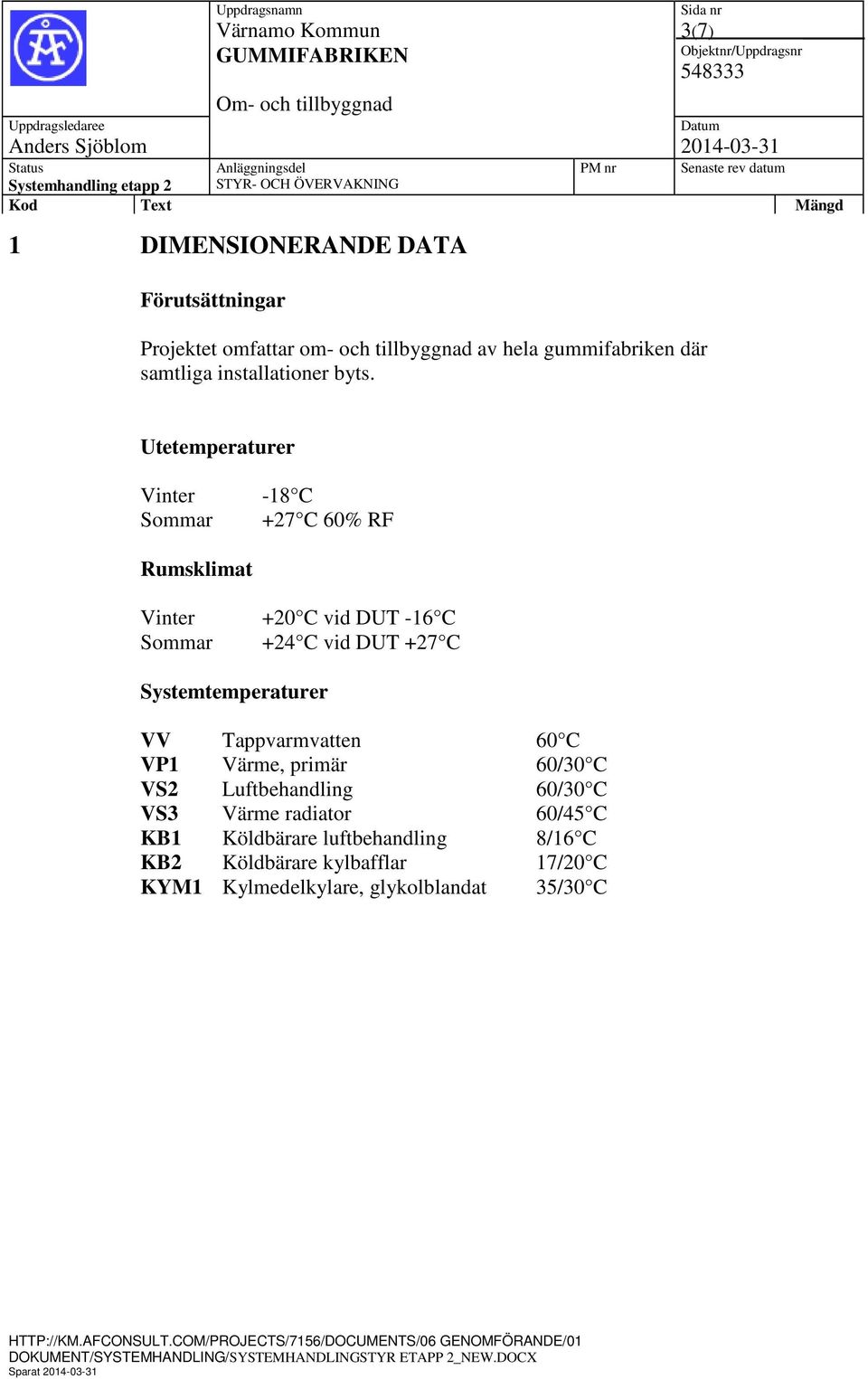

3 3(7) 1 DIMENSIONERANDE DATA Förutsättningar Projektet omfattar om- och tillbyggnad av hela gummifabriken där samtliga installationer byts. Utetemperaturer Vinter Sommar -18 C +27 C 60% RF Rumsklimat Vinter Sommar +20 C vid DUT -16 C +24 C vid DUT +27 C Systemtemperaturer VV Tappvarmvatten 60 C VP1 Värme, primär 60/30 C VS2 Luftbehandling 60/30 C VS3 Värme radiator 60/45 C KB1 Köldbärare luftbehandling 8/16 C KB2 Köldbärare kylbafflar 17/20 C KYM1 Kylmedelkylare, glykolblandat 35/30 C Sparat

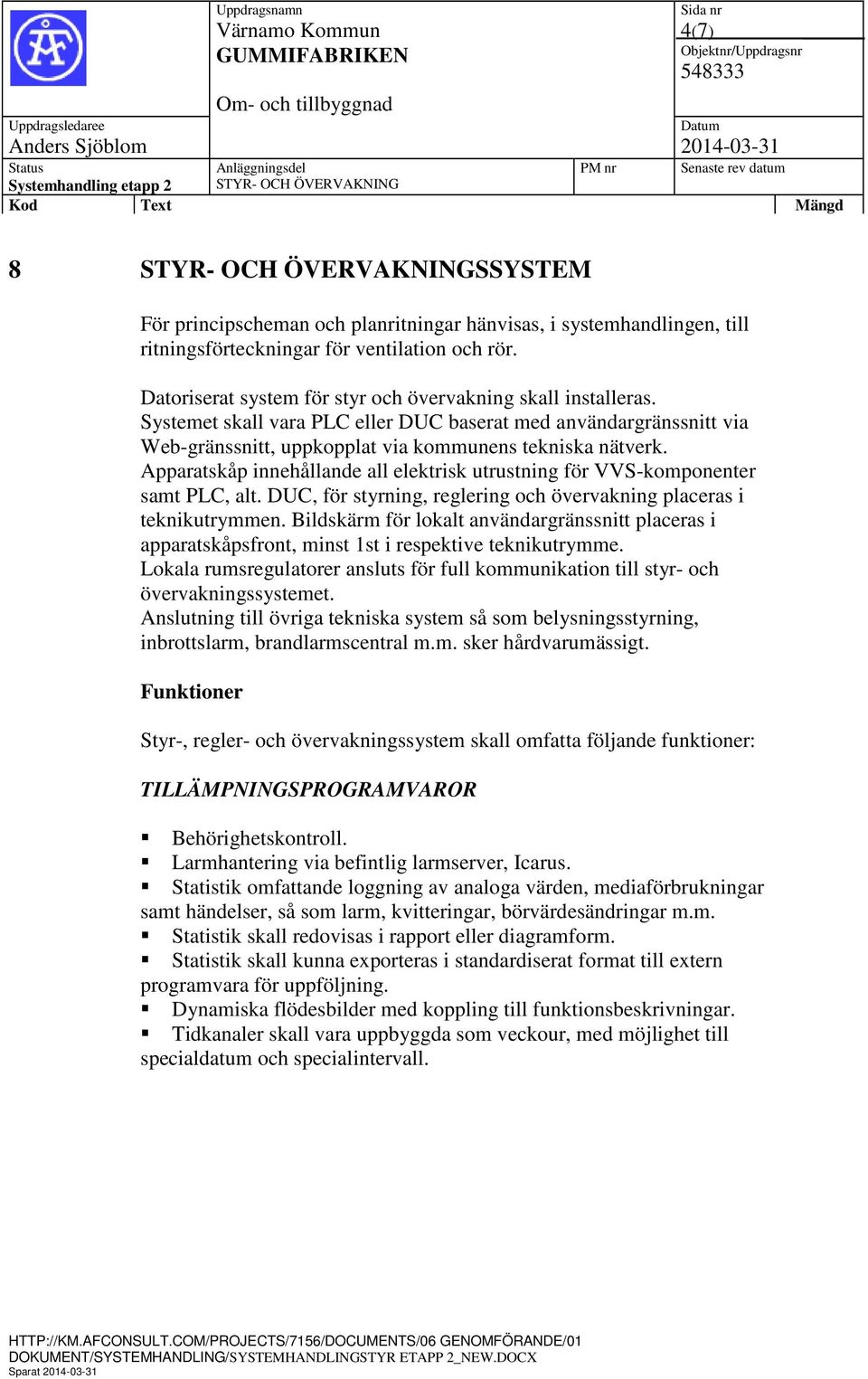

4 4(7) 8 STYR- OCH ÖVERVAKNINGSSYSTEM För principscheman och planritningar hänvisas, i systemhandlingen, till ritningsförteckningar för ventilation och rör. Datoriserat system för styr och övervakning skall installeras. Systemet skall vara PLC eller DUC baserat med användargränssnitt via Web-gränssnitt, uppkopplat via kommunens tekniska nätverk. Apparatskåp innehållande all elektrisk utrustning för VVS-komponenter samt PLC, alt. DUC, för styrning, reglering och övervakning placeras i teknikutrymmen. Bildskärm för lokalt användargränssnitt placeras i apparatskåpsfront, minst 1st i respektive teknikutrymme. Lokala rumsregulatorer ansluts för full kommunikation till styr- och övervakningssystemet. Anslutning till övriga tekniska system så som belysningsstyrning, inbrottslarm, brandlarmscentral m.m. sker hårdvarumässigt. Funktioner Styr-, regler- och övervakningssystem skall omfatta följande funktioner: TILLÄMPNINGSPROGRAMVAROR Behörighetskontroll. Larmhantering via befintlig larmserver, Icarus. Statistik omfattande loggning av analoga värden, mediaförbrukningar samt händelser, så som larm, kvitteringar, börvärdesändringar m.m. Statistik skall redovisas i rapport eller diagramform. Statistik skall kunna exporteras i standardiserat format till extern programvara för uppföljning. Dynamiska flödesbilder med koppling till funktionsbeskrivningar. Tidkanaler skall vara uppbyggda som veckour, med möjlighet till specialdatum och specialintervall. Sparat

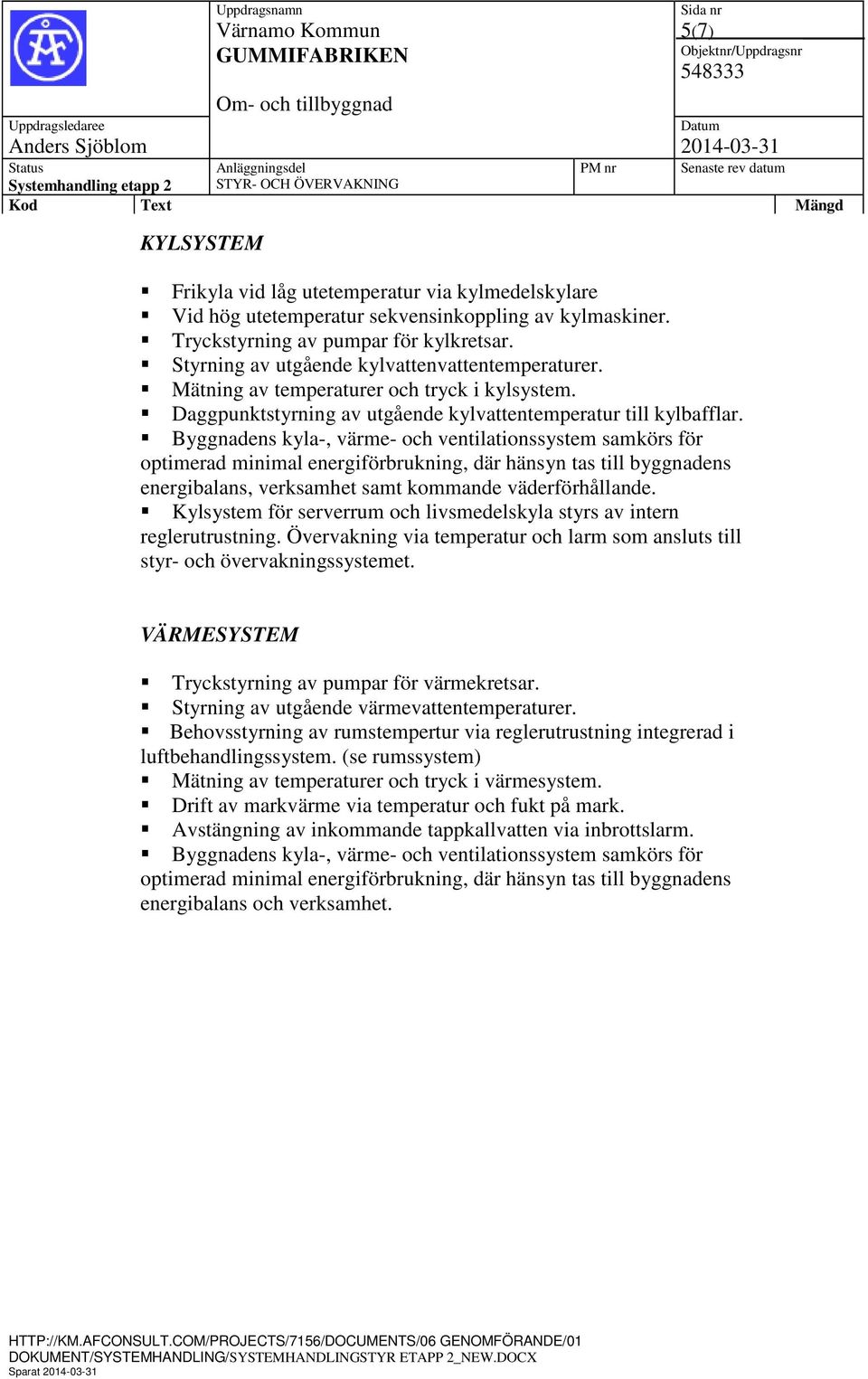

5 5(7) KYLSYSTEM Frikyla vid låg utetemperatur via kylmedelskylare Vid hög utetemperatur sekvensinkoppling av kylmaskiner. Tryckstyrning av pumpar för kylkretsar. Styrning av utgående kylvattenvattentemperaturer. Mätning av temperaturer och tryck i kylsystem. Daggpunktstyrning av utgående kylvattentemperatur till kylbafflar. energibalans, verksamhet samt kommande väderförhållande. Kylsystem för serverrum och livsmedelskyla styrs av intern reglerutrustning. Övervakning via temperatur och larm som ansluts till styr- och övervakningssystemet. VÄRMESYSTEM Tryckstyrning av pumpar för värmekretsar. Styrning av utgående värmevattentemperaturer. Behovsstyrning av rumstempertur via reglerutrustning integrerad i luftbehandlingssystem. (se rumssystem) Mätning av temperaturer och tryck i värmesystem. Drift av markvärme via temperatur och fukt på mark. Avstängning av inkommande tappkallvatten via inbrottslarm. energibalans och verksamhet. Sparat

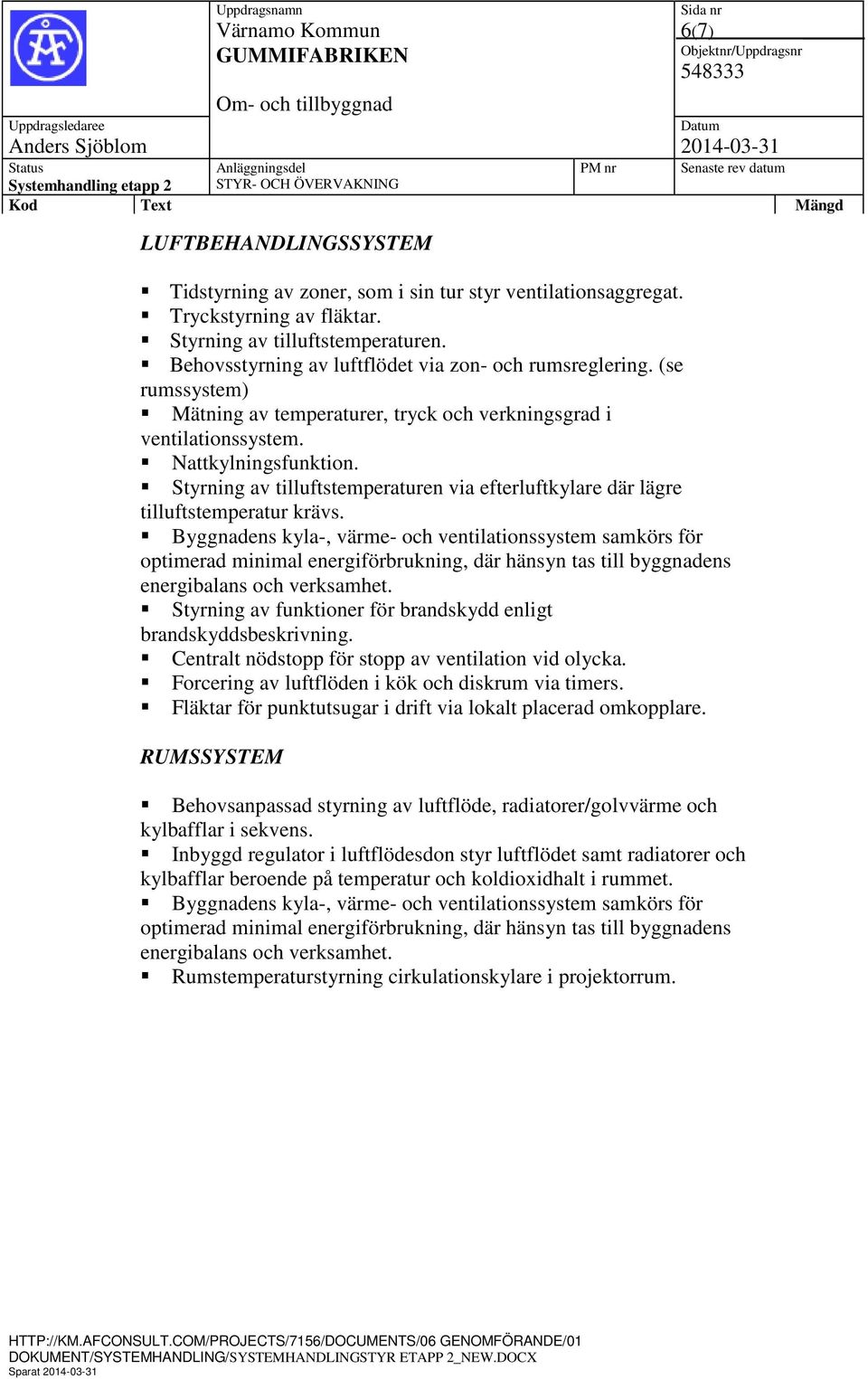

6 6(7) LUFTBEHANDLINGSSYSTEM Tidstyrning av zoner, som i sin tur styr ventilationsaggregat. Tryckstyrning av fläktar. Styrning av tilluftstemperaturen. Behovsstyrning av luftflödet via zon- och rumsreglering. (se rumssystem) Mätning av temperaturer, tryck och verkningsgrad i ventilationssystem. Nattkylningsfunktion. Styrning av tilluftstemperaturen via efterluftkylare där lägre tilluftstemperatur krävs. energibalans och verksamhet. Styrning av funktioner för brandskydd enligt brandskyddsbeskrivning. Centralt nödstopp för stopp av ventilation vid olycka. Forcering av luftflöden i kök och diskrum via timers. Fläktar för punktutsugar i drift via lokalt placerad omkopplare. RUMSSYSTEM Behovsanpassad styrning av luftflöde, radiatorer/golvvärme och kylbafflar i sekvens. Inbyggd regulator i luftflödesdon styr luftflödet samt radiatorer och kylbafflar beroende på temperatur och koldioxidhalt i rummet. energibalans och verksamhet. Rumstemperaturstyrning cirkulationskylare i projektorrum. Sparat
