1 Synco Building Automation Ett komplett system för värme, ventilation, kyla, rumsautomation och fjärrstyrning

2 Introduktion: byggnadsautomation med Synco Förbehandling Värme Ventilation Luftkonditionering Kyla Rumsautomation Radiatorer och golvvärme VAV ventilation Kyltak Fan-coil Belysningsstyrning Page 2

3 Synco passar för alla små och medelstora byggnader Systemet kan anpassas till byggnadstyper, som Hotell Kontor Skolor Museer Affärskomplex Lägenheter Page 3

4 Fördelar med ett Synco integrerat system Genom att koppla upp mot KNX 1), Synco bildar ett integrerat system Ett integrerat system erbjuder många fördelar: Utökade möjligheter för installalatörer Förbehandling Rumsklimat Belysningsstyrning Reducerar problem på plats, en installatör är ansvarig för hela systemet Reducerar energikostnader 1) KNX är ett öppet, icke-proprietärt kommunikationsprotokoll för byggautomation Page 4

5 Hur rumskommunikation värme/kyla reducerar kostnader Rumsregulatorer kommunicerar med primärregulatorn hur mycket värme/ kylenergi varje rum behöver Rumsregulator Rumsregulator Rumsregulator Rumsregulator Primärregulator Levererar endast så mycket värme-/kyl-energi som varje rum behöver undviker energiförlust Page 5

6 Hur Synco reducerar projektkostnader genom att undvika programmering 1. Mer än 300 förladdade applikationer täcker 90% av alla applikationer, utan programmering. 2. Rumsregulatorerna har också förladdadade applikationer som väljs med hjälp av DIP-omkopplare. Möjliggör enkel och effektiv idrifttagning Spar tid och pengar Uppnår högsta effektivitetsklass Page 6

7 Hur Synco rumregulatorer reducerar projektkostnader jämfört med separat regulator och rumsenhet Kommunicerande rumsregulator gör rumsautomation prisvärt: S S S reducerar hårdvara och ledningsdragning 1) genom enkel ihopkoppling av rumsregulatorer och regulatorer 2) 1) Rumsregulator, rumsenhet och givare - allt i en enhet 2) Fördefinierade KNX-objekt gör ihopkoppling mycket enkelt Page 7

8 Synco IC fjärrövervakning byggnadstyrning och förvaltning Synco IC erbjuder, anslutning för små och medelstora byggnader är nu en prisvärd möjlighet. Page 8

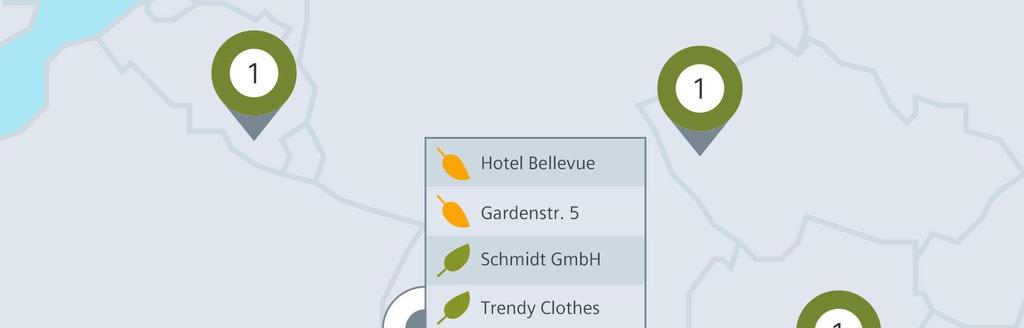

9 Synco IC fjärrövervakning byggnadstyrning och förvaltning Översikt av alla anläggningar Övervakar ineffektiv drift och möjliggör korrigeringar. Viktiga larm Varnar för problem i din anläggning. Födesbilder Tillåter fjärrdiagnostik. Hundra anläggningar kan anslutas utan kostnad! Click in presentation mode to start animation Page 9

10 Slutsats Synco är ett komplett system för värme, ventilation, kyla- och rumautomatisering och perfekt för små och medelstora byggnader. Synco är idealiskt i priskänsliga projekt på grund av dess speciella kostnadsbesparande funktioner. Synco IC fjärrservice enkelt och prisvärt. Page 10

11 Synco produkt översikt

12 Förenklad topologi för det kommunicerande styrsystemet (KNX) Synco 700 Styr- och reglerenheter för värme-, ventilationsoch luftkonditioneringsanläggningar RMB: centalenhet för RDG/RDF OZW webbserver för uppkoppling mot Synco IC Synco IC Synco RDG/RDF Rumregulatorer för individuell rumsreglering Gamma Instabus Gamma produkter för belysningsstyrning och andra elektiska rumsapplikationer Page 12

13 Synco kommunicerande reglersystem (KNX) Automation för små till medelstora byggnader Öppen KNX kommunikation för optimal samverkan mellan styrenheter med standardiserad datautbyte Synco 700 Mångsidig HVACstyrenhet av modulär design Reglering av värme, ventilation, luftkonditionering, kyla, distribution av värme och kylenergi, Förbehandling värme, ventilation och kyla. Synco RDG/RDF rumsregulator Förbättrad komfort tack vare det individuella rumsklimatet Fan-coils, radiatorer, kyltak, VAV systems, värmepumpar strålningspaneler Synco IC (OZW webbserver) Enkel prisvärd uppkoppling Larmrapportering via Fjärrkontroll och övervakning Page 13

14 Synco 700 the controller range Universellaregulatorer RMU710 Modulär universell regulator, 1 reglerloop RMU720 Modulär universell regulator, 2 reglerloopar RMU730 Modulär universell, regulator, 3 reglerloopar Värmeregulatorer RMH760 Modulär värmeregulator Universell tilläggsmodul RMZ785 Universell modul RMZ787 Universell modul (4 UI, 4 DO) RMZ788 Universell modul (4 UI, 2 AO, 2 DO) Tilläggsmodul för värmeapplikation RMZ782 Värmekretsmodul RMZ789 Universell modul (6 UI, 2 AO, 4 DO) Manöverpaneler (för alla Synco700 regulatorer) RMZ790 Plug-in typ operatörspanel RMZ791 För skåpmonatage (3 m) RMZ792 Opertörspanel för bussanslutning Rumsenhet QAW740 Rumsenhet RMS705 Styrning och övervakning UI = universell ingång AO = analog utgång DO = digital utgång Page 14

15 Synco RDG/RDF rumsregulatorer RDG100KN, RDG160KN, RDG165KN RDF600KN, RDF800KN Fan coils 2-rörs system med changeover 2-rörs system med elvärme 2-rörs system och radiator 2-rörs, 2-steg kyla eller värme 4-rörs system 4-rörs system med elvärme Universella applikationer (kyltak eller radiatorer) Värmepump (1-/2-stegs kompressor) RDG165KN för temperatur och fuktreglering RDG400KN, RDG405KN VAV En kanal En kanal med elvärme En kanal och radiator En kanal med värme/kylbatteri RDG405KN för temperatur och luftkvalitereglering RMB795 Centralenhet för RDG/RDF Page 15

16 Synco/Gamma Instabus ljusreglering Elektriska produkter för rumsapplikationer Obs! Det här är bara två exempel från ett brett sortiment Ljusregulator Kontroll av belysning baserat på närvaro detektering och / eller tidkanaler Närvarodetektor Öppen KNX kommunikation för optimal samverkan mellan styrenheter med standardiserad datautbyte Page 16
