1 Projekt: Sjukhus Rumsreglering på sjukhus På ett sjukhus finns det olika behov av rumsreglering och detta kräver en flexibilitet med styrning och övervakning. Med de produkter som erbjuder finns det inbyggd -kommunikation i styrfunktionsenheterna, vilket innebär, att via sk. gateways kan man kommunicera via Ethernet TCP/IP och på så sätt få full kontroll med t.ex. ett webbbaserat SCADA-system. Gå in på drifkorten i listan och välj den funktion, som eventuellt passar Ditt projekt. Varje styrfunktionsenhet har lokal intelligens och med setup-programmering kan man använda de 2 inbyggda PI-looparna för anpassning av olika driftfall. är en totalleverantör av styrfunktionsenheter, yttre apparater och kommunikationslösningar, samt rökkontrollsystem för brandskydd i ventilation. Kontakt för ytterligare information. leif@automatikprodukter.com DRIFTKORT DK 1 Kyla-värme i sekvens med kylbaffel. DK 2 Kyla-värme i sekvens med VAV-spjäll. DK 3 Kyla-värme i sekvens med VAV-spjäll och radiator-system och forcerad ventilation med Co2 givare. DK 4 Kyla-värme i sekvens med VAV-spjäll och radiatorsystem och forcerad ventilation med Co2 givare DK 5 Kyla-värme i sekvens med VAV-spjäll och kylbaffel och forcerad ventilation med Co2 givare DK 6 Kyla-värme i sekvens med kylbaffel och radiator-system. DK 7 Kyla-värme i sekvens med kylbaffel-radiatorsystem och VAV-spjäll, samt forcerad ventilation med Co2 givare. MPC5

2 Rumsreglering : DK1 (Driftfall VF_MS_D1) Kyla-värme i sekvens med kylbaffel. Temperaturgivare, GT1R, i rum reglerar styrventil, SV4K, att stänga successivt mot KB kylsystem för att minska kylmedia vid ökande värme-behov via styrfunktionsenhet så att inställt börvärde i densamma innehålls. RTU (Hetaing) (Temp) G G0 Y Anteckningar. KB SV4K Styrfunktionsenhet GT1R Temperaturgivare NTC inbyggd i SV4K Ventilställdon EAV SV4K Ventil FVB 2-vägs15mm

3 Rumsreglering : DK2 (Driftfall VF_MS_D2) Kyla-värme i sekvens med VAV-spjäll. RTU, i rum reglerar till- och frånluftsflödet successivt genom att stänga spjällställdon ST4T för tilluft respektive ST4F för frånluft från sina respektive mekaniskt injusterat maxläge mot sina respektive mekaniskt injusterat minläge för att minska respektive luftflöde vid ökande värmebehov via styrfunktionsenhet så att inställt börvärde i densamma innehålls. (Heating) (Temp) ST4T ST4F Styrfunktionenhet GT1R Temperaturgivare NTC inbyggd i ST4T Spjällställdon RM8 ST4F Spjällställdon RM8

4 Rumsreglering : DK3 (Driftfall VF_MS_D3) Kyla-värme i sekvens med VAV-spjäll och radiatorsystem och forcerad ventilation. Temperaturgivare, GT1R i rum reglerar i sekvens i följande ordning vid ökande värmebehov via styrfunktionsenhet. 1. Minska till- och frånluftsflödet successivt genom att stänga spjällställdon ST4T för tilluften respektive ST4F för frånluften från sina respektive mekaniskt injusterat maxläge mot sina respektive mekaniskt injusterat minläge för att minska respektive luftflöde. 2. Öppna styrventil, SV2Vx, successivt mot VS värmesystem för öka värmemedia.så att inställt börvärde på innehålls. Börvärde /GT1R 21 C ± 4 C Vid utetemperatur underskridande 5 C stänger styrventil, SV2Vx, enbart till injusterat minimiläge. Detta för att förhindra kallras. Vilket innebär att om utetemperaturen sjunker till under 5 C när styrventilen redan är stängd, öppnar den till sitt minimiläge. Minimiläget är justerbart och initialt sätts det till 20 %. Då rum har fler än en styrventil till radiatorer reglerar samtliga radiatorventiler i ett och samma rum, parallellt. Till- och frånluftsspjällen kan överstyras beroende på luftkvalitet i rummet. Forcerad ventilation erhållas i rummet vid förhöjd CO2-halt registrerat av luftkvalitetsgivare GQ5R, vilket innebär att tilluftsspjäll ST4T respektive frånluftsspjäll ST4F öppnar till sina mekaniskt injusterade maximilägen och förblir där så länge som luftkvalitetsgivare GQ5R registrerar förhöjd CO2- halt. när luftkvalitetsgivare GQ5R registrerar en lägre CO2-halt. Börvärde Start ppm Börvärde Stopp 800 ppm ST4T VS ST4F SV2Vx Värme Styrfunktionsenhet GT1R Temperaturgivare NTC inbyggd i ST4-T Spjällställdon RM8 ST4-F Spjällställdon RM8 SV2Vx Ventilställdon EAV SV2Vx Ventil FBV 2-vägs 15mm GQ5R CO 2 givare CDR 100V Hetaing Temp 0-5V GQ5R CDR 100V CO 2 givare RTU

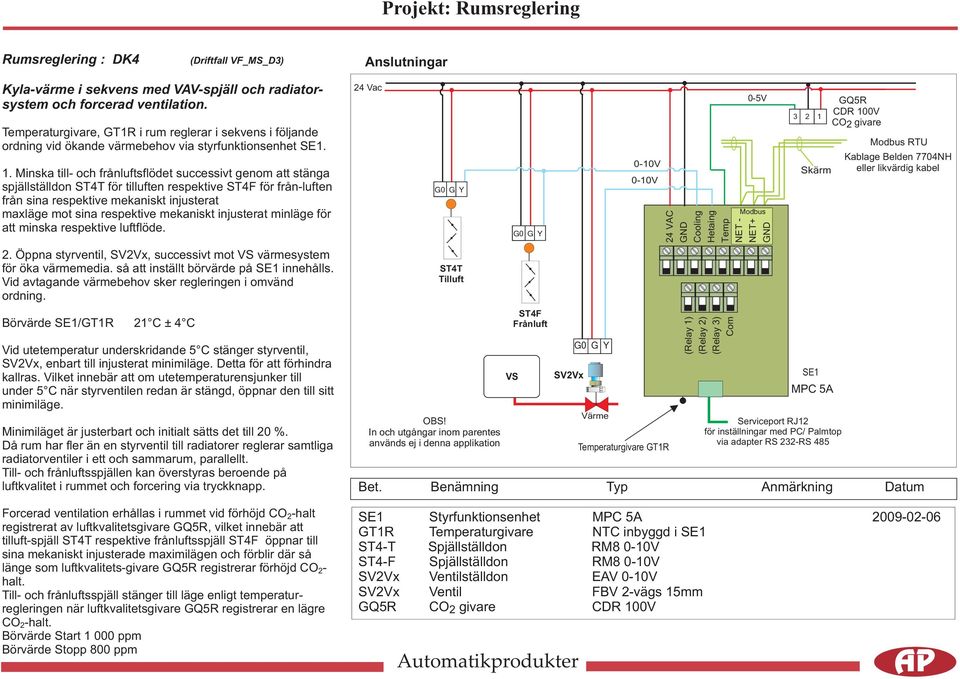

5 Rumsreglering : DK4 (Driftfall VF_MS_D3) Kyla-värme i sekvens med VAV-spjäll och radiatorsystem och forcerad ventilation. Temperaturgivare, GT1R i rum reglerar i sekvens i följande ordning vid ökande värmebehov via styrfunktionsenhet. 1. Minska till- och frånluftsflödet successivt genom att stänga spjällställdon ST4T för tilluften respektive ST4F för från-luften från sina respektive mekaniskt injusterat maxläge mot sina respektive mekaniskt injusterat minläge för att minska respektive luftflöde. 2. Öppna styrventil, SV2Vx, successivt mot VS värmesystem för öka värmemedia. så att inställt börvärde på innehålls. Börvärde /GT1R 21 C ± 4 C Vid utetemperatur underskridande 5 C stänger styrventil, SV2Vx, enbart till injusterat minimiläge. Detta för att förhindra kallras. Vilket innebär att om utetemperaturensjunker till under 5 C när styrventilen redan är stängd, öppnar den till sitt minimiläge. Minimiläget är justerbart och initialt sätts det till 20 %. Då rum har fler än en styrventil till radiatorer reglerar samtliga radiatorventiler i ett och sammarum, parallellt. Till- och frånluftsspjällen kan överstyras beroende på luftkvalitet i rummet och forcering via tryckknapp. Forcerad ventilation erhållas i rummet vid förhöjd CO2-halt registrerat av luftkvalitetsgivare GQ5R, vilket innebär att tilluft-spjäll ST4T respektive frånluftsspjäll ST4F öppnar till sina mekaniskt injusterade maximilägen och förblir där så länge som luftkvalitets-givare GQ5R registrerar förhöjd CO2- halt. när luftkvalitetsgivare GQ5R registrerar en lägre CO2-halt. Börvärde Start ppm Börvärde Stopp 800 ppm ST4T ST4F S-VS-101 SV2Vx Styrfunktionsenhet GT1R Temperaturgivare NTC inbyggd i ST4-T Spjällställdon RM8 ST4-F Spjällställdon RM8 SV2Vx Ventilställdon EAV SV2Vx Ventil FBV 2-vägs 15mm GQ5R CO 2 givare CDR 100V Värme Hetaing Temp 0-5V GQ5R CDR 100V CO 2 givare RTU

6 Rumsreglering : DK4 (Driftfall VF_MS_D3) Kyla-värme i sekvens med VAV-spjäll och radiatorsystem. Forcerad ventilation Forcerad ventilation kan erhållas i rum vid aktivering av tryckknapp TK1, vilket innebär att tilluftsspjäll ST4T respektive frånluftsspjäll ST4F öppnar till sina injusterade maximiläge och förblir där under inställd tid. när tiden gått ut eller tidigare om stoppmanöver sker från den tryckknapp som aktiverade forcerad ventilation. På tryckknappspanel finns indikering (Il1) för indikering Drift av funktion forcerad ventilation. Vid start av forcerad ventilation tänds indikeringen direkt.

7 Rumsreglering : DK5 (Driftfall VF_MS_D4) Kyla-värme i sekvens med VAV-spjäll och kylbaffel och forcerad ventilation.. Temperaturgivare, GT1R i rum reglerar i sekvens i följande ordning vid ökande värmebehov via styrfunktionsenhet. 1. Stänga styrventil, SV4K, successivt mot KB kylsystem för minska kylmedia. 0-5V GQ5R CDR 100V CO 2 givare RTU 2. Minska till- och frånluftsflödet successivt genom att stänga spjällställdon ST4T för tilluften respektive ST4F för frånluften från sina respektive mekaniskt injusterat maxläge mot sina respektive mekaniskt injusterat minläge för att minska respektive luftflöde. så att inställt börvärde på innehålls. ST4T Hetaing Temp Till- och frånluftsspjällen kan överstyras beroende på luftkvalitet i rummet. Forcerad ventilation erhållas i rummet vid förhöjd CO2-halt registrerat av luftkvalitetsgivare GQ5R, vilket innebär att tilluftsspjäll ST4T respektive frånluftsspjäll ST4F öppnar till sina mekaniskt injusterade maximilägen och förblir där så länge som luftkvalitetsgivare GQ5R registrerar förhöjd CO2-halt. KB ST4F SV4K Kyla när luftkvalitetsgivare GQ5R registrerar en lägre CO2-halt. Börvärde Start ppm Börvärde Stopp 800 ppm Styrfunktionsenhet GT1R Temperaturgivare NTC inbyggd i ST4-T Spjällställdon RM8 ST4-F Spjällställdon RM8 SV4K Ventilställdon EAV SV4K Ventil FBV 2-vägs 15mm GQ5R CO 2 givare CDR 100V

8 Rumsreglering : DK6 (Standard PLC) Kyla-värme i sekvens med kylbaffel och radiatorsystem. Temperaturgivare, GT1R i rum reglerar i sekvens i följande ordning vid ökande värmebehov via styrfunktionsenhet. 1. Stänga styrventil, SV4K, successivt mot KB kylsystem för att minska kylmedia. 2. Öppna styrventil, SV2Vx, successivt mot VS värmesystem för öka värmemedia.så att inställt börvärde på innehålls. Hetaing (Temp) RTU VS SV2Vx Då rum har fler än en styrventil till radiatorer reglerar samtliga radiatorventiler i ett och samma rum, parallellt. Värme KB SV4K Kyla Styrfunktionsenhet GT1R Temperaturgivare NTC inbyggd i SV2Vx Ventilställdon EAV SV2Vx Ventil FBV 2-vägs 15mm SV4K Ventilställdon EAV SV4K Ventil FBV 2-vägs 15mm

9 Rumsreglering : DK7 (Driftfall VF_MS_D5) Kyla-värme i sekvens med kylbaffel-radiatorsystem och VAV-spjäll. Temperaturgivare, GT1R, i rum reglerar i sekvens i följande ordning vid ökande värmebehov via styrfunktionsenhet,. GQ5R CDR 100V CO 2 givare CO 0-5V 2 RTU 1. Stänga styrventil, SV4K, successivt mot KB kylsystem för minska kylmedia. 2. Minska till- och frånluftsflödet successivt genom att stänga spjällställdon ST4T1 och ST4T2 för tilluften respektive ST4F och ST4F2 för frånluften från sina respektive mekaniskt injusterat maxläge mot sina respektive mekaniskt injusterat minläge för att minska respektive luftflöde. (AI 1) (DI 1) AI 2 NET + 3. Öppna styrventil, SV2Vx, successivt mot VS värmesystem för öka värmemedia. så att inställt börvärde på innehålls. Vid avtagande värmebehov sker regleringen i omvänd Vid utetemperatur underskridande 5 C stänger styrventil, SV2Vx, enbart till injusterat minimiläge. Detta för att förhindra kallras. Vilket innebär att om utetemperaturen sjunker till under 5 C när styrventilen redan är stängd, öppnar den till sitt minimiläge. Minimiläget är justerbart och initialt sätts det till 20 %. Till- och frånluftsspjällen kan överstyras beroende på luftkvalitet i rummet. Forcerad ventilation erhållas i rummet vid förhöjd CO2-halt registrerat av luftkvalitetsgivare GQ5R, vilket innebär att tilluftsspjäll ST4T1 och ST4T2) respektive frånluftsspjäll ST4F och ST4F2 öppnar till sina mekaniskt injusterade maximilägen och förblir där så länge som luftkvalitetsgivare GQ5R registrerar förhöjd CO2-halt. när luftkvalitetsgivare GQ5R registrerar en lägre CO2-halt. Börvärde Start ppm Börvärde Stopp 800 ppm KB Max 4st SV4K Kyla PWM Rumsregulator MPC 5G GT1R Temperaturgivare NTC inbyggd i ST4T/T2 Spjällställdon RM8 ST4F/F2 Spjällställdon RM8 SV2Vx Ventilställdon EAV SV2Vx Ventil FBV2-vägs 15mm SV4K Ventilställdon EAO On-Off SV4K Ventil FBV 2-vägs 15mm GQ5R CO 2 givare CDR 100V a b K5 (K4) (K3) (K2) (K1) AO 1 AO 2 MPC 5G för -kommunikation och inställningar med PC/ Palmtop via adapter RS 485-RS 232 Värme ST4T1/T2 SV2Vx VS ST4F1/F2
