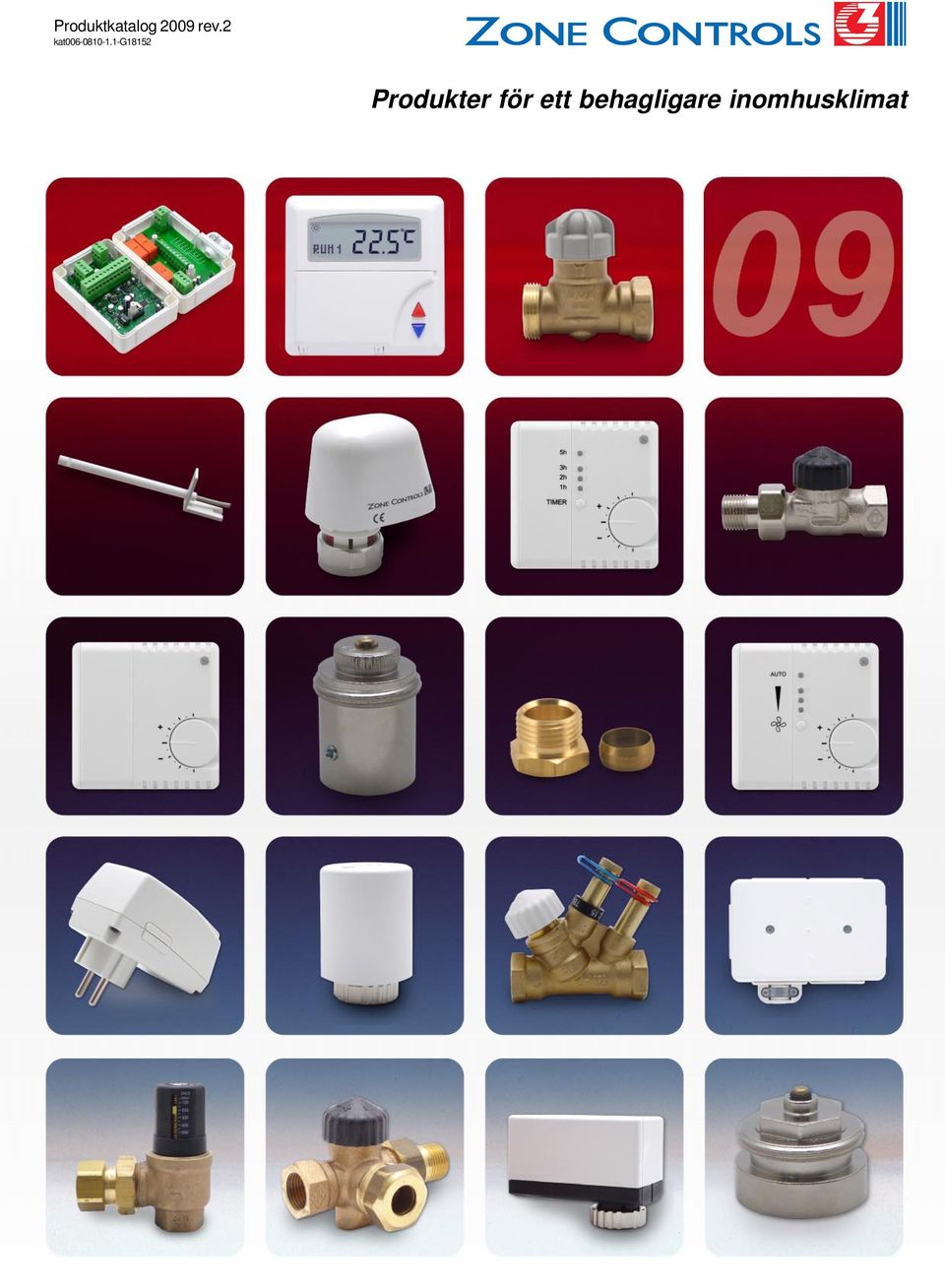

1 Produktkatalog 2009 rev.2 kat g18152 Produkter för ett behagligare inomhusklimat

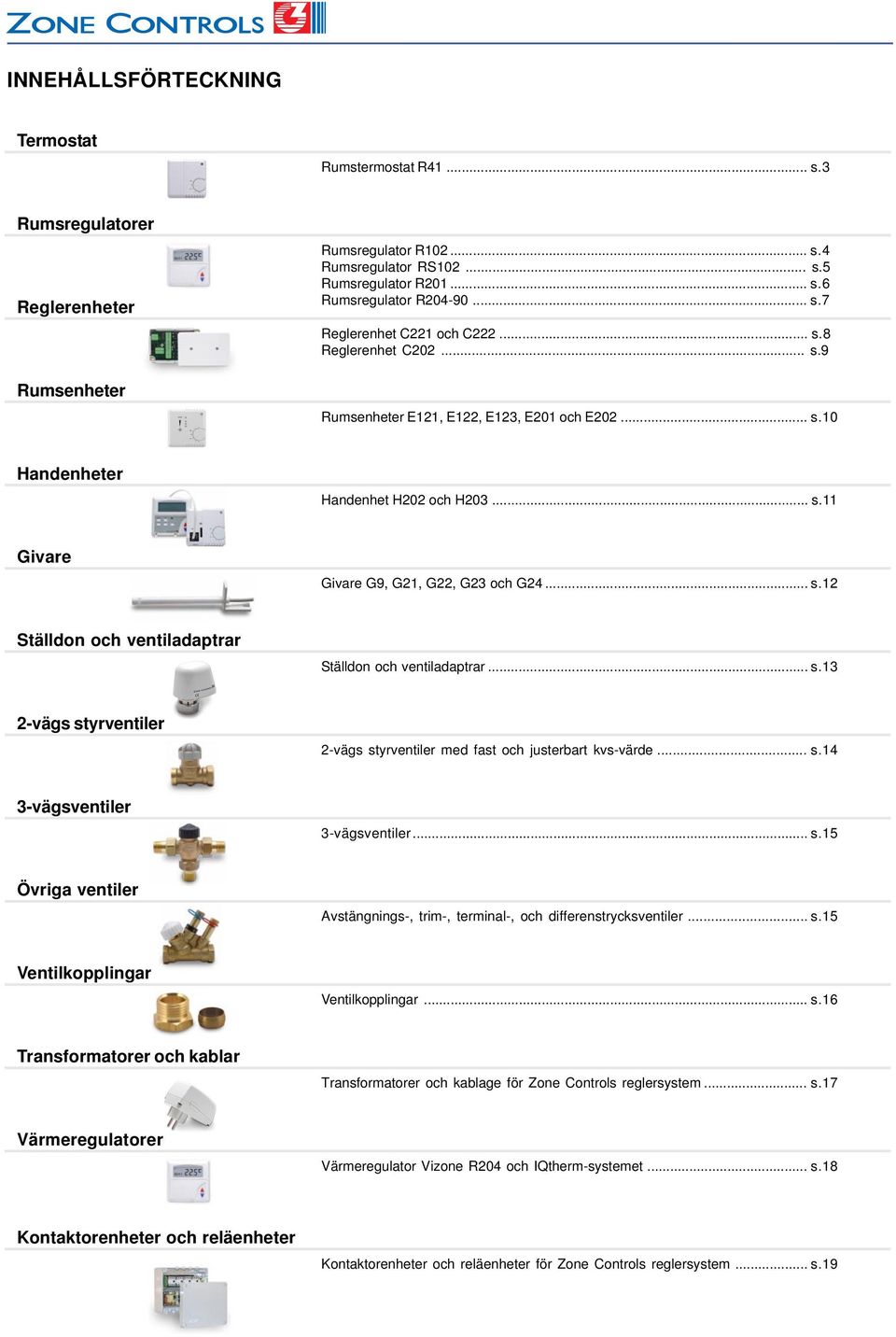

2 INNEHÅLLSFÖRTECNING Termostat Rumstermostat R41... s.3 Rumsregulatorer Reglerenheter Rumsenheter Rumsregulator R s.4 Rumsregulator RS s.5 Rumsregulator R s.6 Rumsregulator R s.7 Reglerenhet C221 och C s.8 Reglerenhet C s.9 Rumsenheter E121, E122, E123, E201 och E s.10 Handenheter Handenhet H202 och H s.11 Givare Givare G9, G21, G22, G23 och G24... s.12 Ställdon och ventiladaptrar Ställdon och ventiladaptrar... s.13 2-vägs styrventiler 2-vägs styrventiler med fast och justerbart kvs-värde... s.14 3-vägsventiler 3-vägsventiler... s.15 Övriga ventiler Avstängnings-, trim-, terminal-, och differenstrycksventiler... s.15 Ventilkopplingar Ventilkopplingar... s.16 er och kablar er och kablage för Zone Controls reglersystem... s.17 Värmeregulatorer Värmeregulator Vizone R204 och IQtherm-systemet... s.18 ontaktorenheter och reläenheter ontaktorenheter och reläenheter för Zone Controls reglersystem... s.19

3 RUMSTERMOSTAT FÖR STYRNING MED STÄLLDON Beskrivning, rumstermostat R41 En enkel analog rumstermostat för styrning av kyla och värme med on/off utsignaler. Rumstermostaten finns med skruvplint eller modularanslutningar. Styr kyltak, radiatorer etc. yla och värme i sekvens med 24V on/off. Temperaturen är ställbar från 16 till 28 C. Lysdioden indikerar aktuell driftstatus. apslingsklass IP30. Dimensioner: 77 x 77 x 27 mm. CE-godkänd. Systembeskrivning Rumstermostat (Extern temp. givare) Bilden visar ett normalt system med rumstermostat R41. yla och värme i sekvens med 24V on/off utgångar. Maximalt 4 st ställdon i serie per utgång. 24V yla Extern rumstemperaturgivare kan anslutas vid behov på rumstermostat R41e. V 24V Värme Rumstermostat ylställdon V V Värmeställdon Bilden visar ett normalt system med rumstermostat i modularutförande med modularkabel, ställdon med modularkontakter och Y-kopplingar. Se produktdatablad för ytterligare beskrivningar på modularkablar och ställdon. yla och värme i sekvens med 24V utgångar. Maximalt 4st ställdon i serie per utgång. Rumstermostat R41 ylutgång Värmeutgång R on/off on/off R41e (för extern temp. givare) on/off on/off R41M (modularutförande) on/off on/off för R41M T20-21M kat :20-g18152 s.3

4 RUMSREGULATORER FÖR STYRNING MED OCH 0-10V STÄLLDON Beskrivning, rumsregulator R102 En digital rumsregulator för styrning av kyla och värme. Regulatorns utsignaler kan enkelt anpassas med hjälp av de byglingar som sitter på kretskortet. Regulatorn finns med skruvplint eller modularanslutning. Styr kyltak, radiatorer etc. Reglerar effektivt och energibesparande. yla och värme i sekvens med tidsproportionella 24V on/off och/eller analoga 0-10V utgångar. Temperaturen är ställbar från 19 till 25 C. Lysdioden indikerar aktuell driftstatus. apslingsklass IP20. Dimensioner: 77 x 77 x 27 mm. CE-godkänd och S-märkt* ). Rumsregulatorns reglerparametrar, ingångar, utsignaler m.m. kan anpassas speciellt för en anläggning med hjälp av en handenhet som ansluts till regulatorn via en modularkontakt under regulatorns täcklock. Systembeskrivning Bilden visar ett normalt system med rumsregulator R102 och dess in- och utgångar som de är konfigurerade vid leverans. Ingångarna är programmerbara för att passa olika typer av givare: Rumsregulator ondensgivare Extern temperaturgivare Närvarogivare ontakt för driftlägesöverstyrning ondensgivare Utgångarnas funktioner, sekvenser och gränsvärden kan enkelt ändras med en handenhet H202. Rumsregulatorn kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för mer information. V Extern temp. givare ylställdon Värmeställdon Bilden visar ett normalt system med rumsregulator R102M i modularutförande med modularkabel, ställdon med modularkontakter och Y-kopplingar. Se produktdatablad för ytterligare beskrivningar på modularkablar och ställdon. Rumsregulatorn kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för mer information. * ) R102 är S-märkt enbart i standardutförande. Ej i R102M utförande. Rumsregulator ylställdon V V Värmeställdon Rumsregulator utan display Värmeutgång ylutgång R R V DC 0-10V DC R V DC R V DC R102M (anges för regulator i modularutförande, t ex R102M ) Handenhet för programmering H för R102M T20-21M kat :20-g18152 s.4

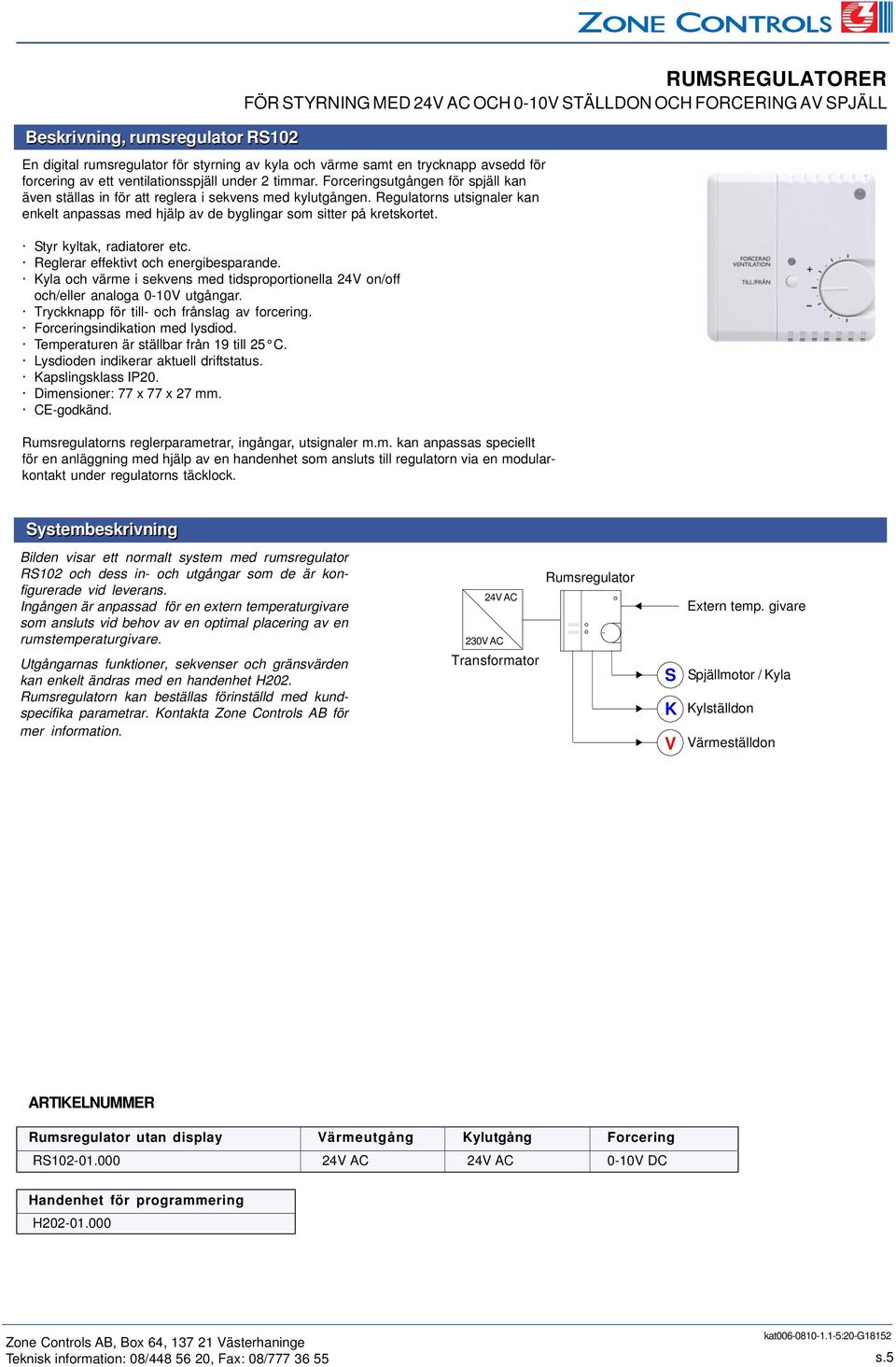

5 Beskrivning, rumsregulator RS102 RUMSREGULATORER FÖR STYRNING MED OCH 0-10V STÄLLDON OCH FORCERING AV SPJÄLL En digital rumsregulator för styrning av kyla och värme samt en trycknapp avsedd för forcering av ett ventilationsspjäll under 2 timmar. Forceringsutgången för spjäll kan även ställas in för att reglera i sekvens med kylutgången. Regulatorns utsignaler kan enkelt anpassas med hjälp av de byglingar som sitter på kretskortet. Styr kyltak, radiatorer etc. Reglerar effektivt och energibesparande. yla och värme i sekvens med tidsproportionella 24V on/off och/eller analoga 0-10V utgångar. Tryckknapp för till- och frånslag av forcering. Forceringsindikation med lysdiod. Temperaturen är ställbar från 19 till 25 C. Lysdioden indikerar aktuell driftstatus. apslingsklass IP20. Dimensioner: 77 x 77 x 27 mm. CE-godkänd. Rumsregulatorns reglerparametrar, ingångar, utsignaler m.m. kan anpassas speciellt för en anläggning med hjälp av en handenhet som ansluts till regulatorn via en modularkontakt under regulatorns täcklock. Systembeskrivning Bilden visar ett normalt system med rumsregulator RS102 och dess in- och utgångar som de är konfigurerade vid leverans. Ingången är anpassad för en extern temperaturgivare som ansluts vid behov av en optimal placering av en rumstemperaturgivare. Utgångarnas funktioner, sekvenser och gränsvärden kan enkelt ändras med en handenhet H202. Rumsregulatorn kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för mer information. Rumsregulator S V Extern temp. givare Spjällmotor / yla ylställdon Värmeställdon Rumsregulator utan display Värmeutgång ylutgång Forcering RS V DC Handenhet för programmering H kat :20-g18152 s.5

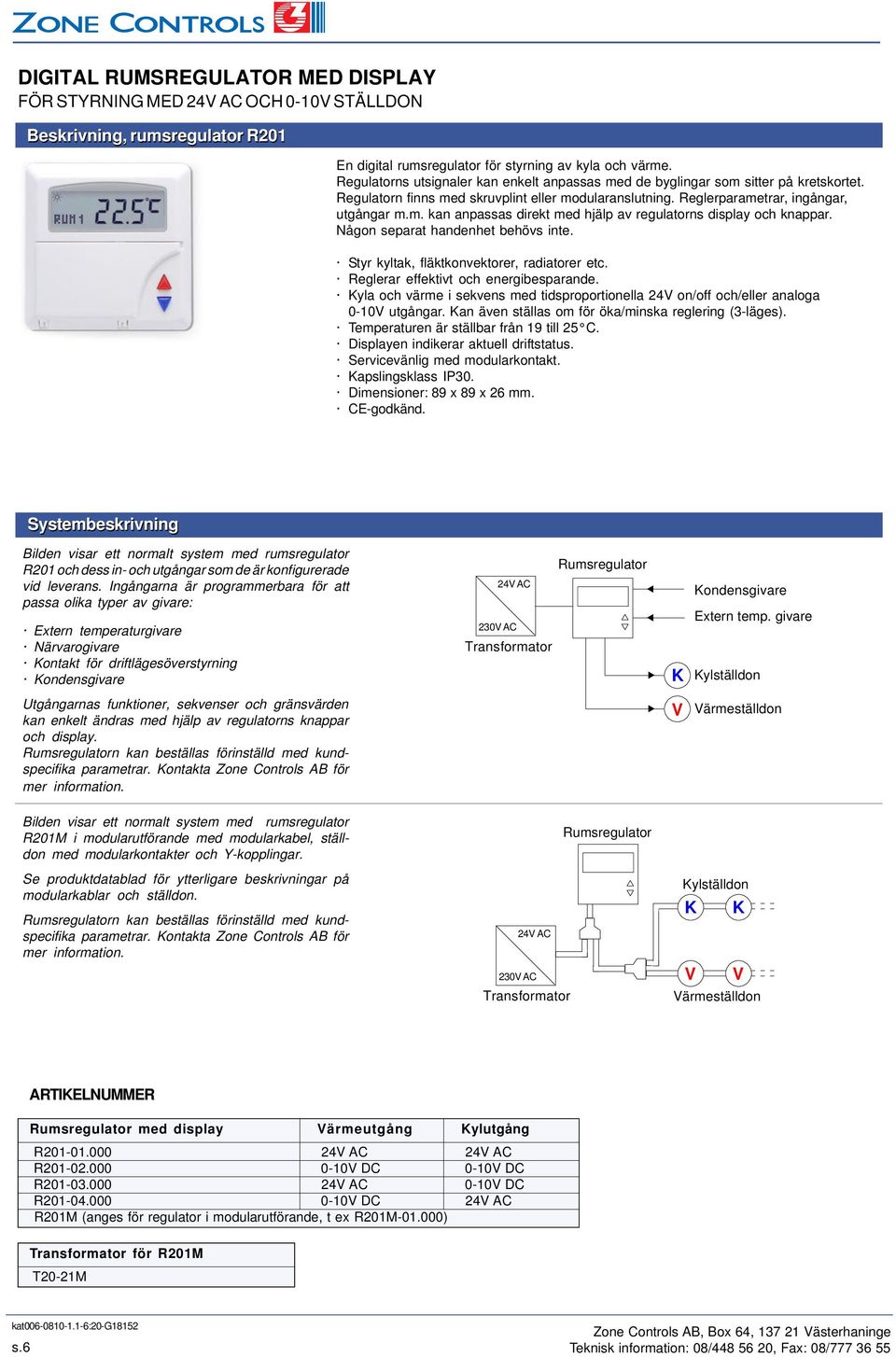

6 DIGITAL RUMSREGULATOR MED DISPLAY FÖR STYRNING MED OCH 0-10V STÄLLDON Beskrivning, rumsregulator R201 En digital rumsregulator för styrning av kyla och värme. Regulatorns utsignaler kan enkelt anpassas med de byglingar som sitter på kretskortet. Regulatorn finns med skruvplint eller modularanslutning. Reglerparametrar, ingångar, utgångar m.m. kan anpassas direkt med hjälp av regulatorns display och knappar. Någon separat handenhet behövs inte. Styr kyltak, fläktkonvektorer, radiatorer etc. Reglerar effektivt och energibesparande. yla och värme i sekvens med tidsproportionella 24V on/off och/eller analoga 0-10V utgångar. an även ställas om för öka/minska reglering (3-läges). Temperaturen är ställbar från 19 till 25 C. Displayen indikerar aktuell driftstatus. Servicevänlig med modularkontakt. apslingsklass IP30. Dimensioner: 89 x 89 x 26 mm. CE-godkänd. Systembeskrivning Bilden visar ett normalt system med rumsregulator R201 och dess in- och utgångar som de är konfigurerade vid leverans. Ingångarna är programmerbara för att passa olika typer av givare: Extern temperaturgivare Närvarogivare ontakt för driftlägesöverstyrning ondensgivare Rumsregulator ondensgivare Extern temp. givare ylställdon Utgångarnas funktioner, sekvenser och gränsvärden kan enkelt ändras med hjälp av regulatorns knappar och display. Rumsregulatorn kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för mer information. V Värmeställdon Bilden visar ett normalt system med rumsregulator R201M i modularutförande med modularkabel, ställdon med modularkontakter och Y-kopplingar. Rumsregulator Se produktdatablad för ytterligare beskrivningar på modularkablar och ställdon. Rumsregulatorn kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för mer information. ylställdon V V Värmeställdon Rumsregulator med display Värmeutgång ylutgång R R V DC 0-10V DC R V DC R V DC R201M (anges för regulator i modularutförande, t ex R201M ) för R201M T20-21M kat :20-g18152 s.6

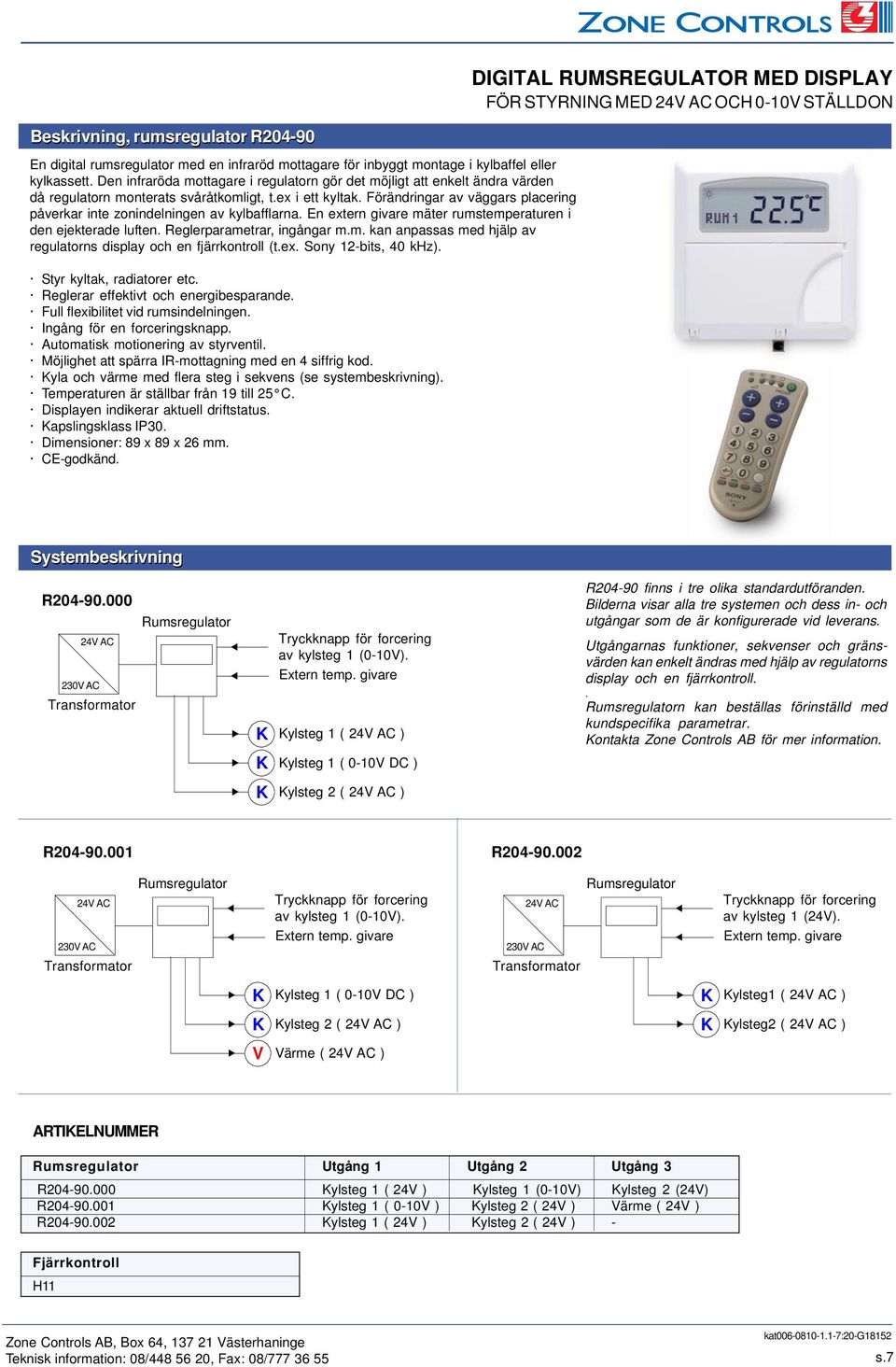

7 DIGITAL RUMSREGULATOR MED DISPLAY FÖR STYRNING MED OCH 0-10V STÄLLDON Beskrivning, rumsregulator R En digital rumsregulator med en infraröd mottagare för inbyggt montage i kylbaffel eller kylkassett. Den infraröda mottagare i regulatorn gör det möjligt att enkelt ändra värden då regulatorn monterats svåråtkomligt, t.ex i ett kyltak. Förändringar av väggars placering påverkar inte zonindelningen av kylbafflarna. En extern givare mäter rumstemperaturen i den ejekterade luften. Reglerparametrar, ingångar m.m. kan anpassas med hjälp av regulatorns display och en fjärrkontroll (t.ex. Sony 12-bits, 40 khz). Styr kyltak, radiatorer etc. Reglerar effektivt och energibesparande. Full flexibilitet vid rumsindelningen. Ingång för en forceringsknapp. Automatisk motionering av styrventil. Möjlighet att spärra IR-mottagning med en 4 siffrig kod. yla och värme med flera steg i sekvens (se systembeskrivning). Temperaturen är ställbar från 19 till 25 C. Displayen indikerar aktuell driftstatus. apslingsklass IP30. Dimensioner: 89 x 89 x 26 mm. CE-godkänd. Systembeskrivning R Rumsregulator Tryckknapp för forcering av kylsteg 1 (0-10V). Extern temp. givare ylsteg 1 ( ) R finns i tre olika standardutföranden. Bilderna visar alla tre systemen och dess in- och utgångar som de är konfigurerade vid leverans. Utgångarnas funktioner, sekvenser och gränsvärden kan enkelt ändras med hjälp av regulatorns display och en fjärrkontroll.. Rumsregulatorn kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för mer information. ylsteg 1 ( 0-10V DC ) ylsteg 2 ( ) R R Rumsregulator Tryckknapp för forcering av kylsteg 1 (0-10V). Rumsregulator Tryckknapp för forcering av kylsteg 1 (24V). Extern temp. givare Extern temp. givare ylsteg 1 ( 0-10V DC ) ylsteg1 ( ) ylsteg 2 ( ) ylsteg2 ( ) V Värme ( ) Rumsregulator Utgång 1 Utgång 2 Utgång 3 R ylsteg 1 ( 24V ) ylsteg 1 (0-10V) ylsteg 2 (24V) R ylsteg 1 ( 0-10V ) ylsteg 2 ( 24V ) Värme ( 24V ) R ylsteg 1 ( 24V ) ylsteg 2 ( 24V ) - Fjärrkontroll H11 kat :20-g18152 s.7

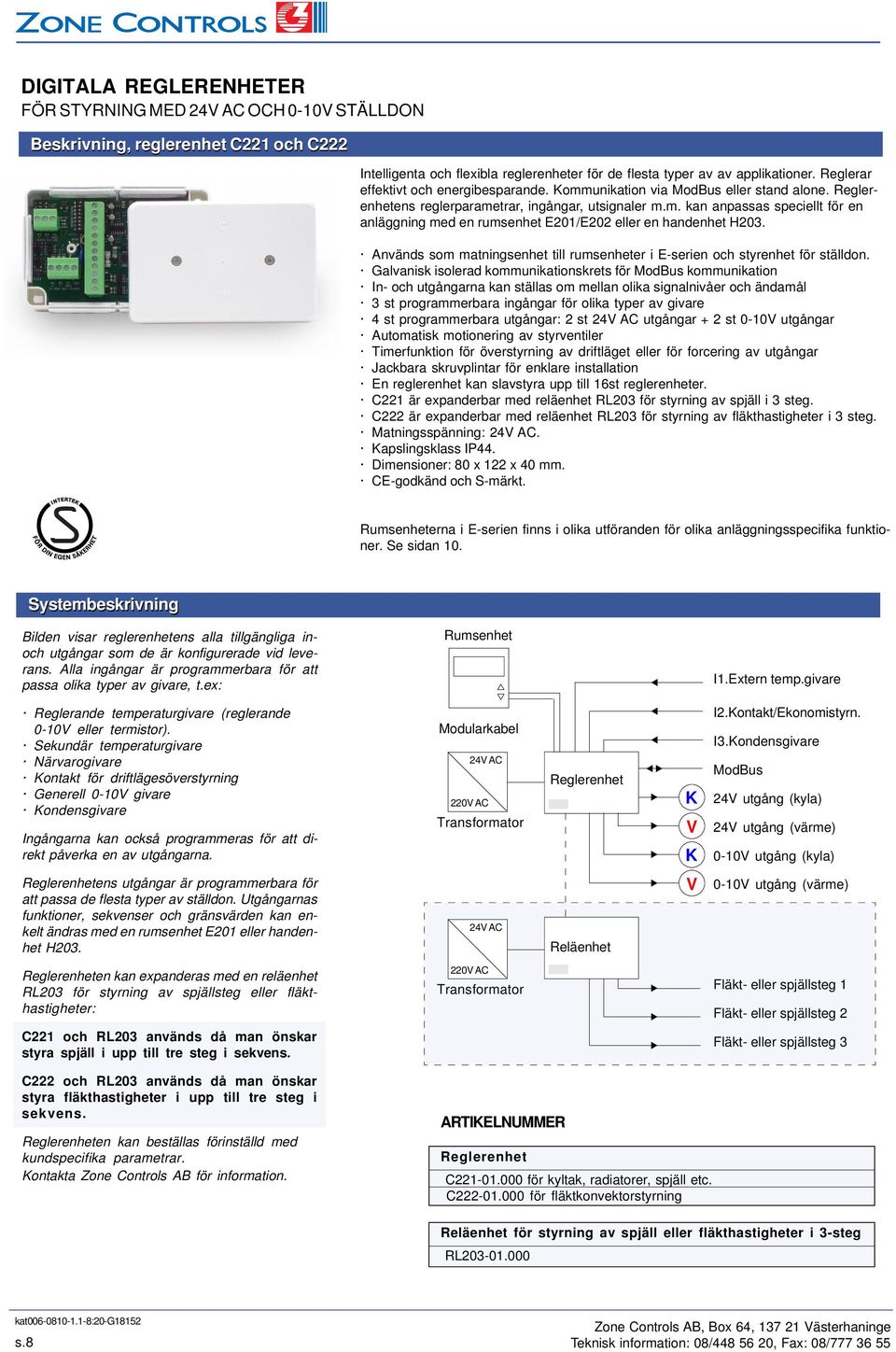

8 DIGITALA REGLERENHETER FÖR STYRNING MED OCH 0-10V STÄLLDON Beskrivning, reglerenhet C221 och C222 Intelligenta och flexibla reglerenheter för de flesta typer av av applikationer. Reglerar effektivt och energibesparande. ommunikation via ModBus eller stand alone. Reglerenhetens reglerparametrar, ingångar, utsignaler m.m. kan anpassas speciellt för en anläggning med en rumsenhet E201/E202 eller en handenhet H203. Används som matningsenhet till rumsenheter i E-serien och styrenhet för ställdon. Galvanisk isolerad kommunikationskrets för ModBus kommunikation In- och utgångarna kan ställas om mellan olika signalnivåer och ändamål 3 st programmerbara ingångar för olika typer av givare 4 st programmerbara utgångar: 2 st utgångar + 2 st 0-10V utgångar Automatisk motionering av styrventiler Timerfunktion för överstyrning av driftläget eller för forcering av utgångar Jackbara skruvplintar för enklare installation En reglerenhet kan slavstyra upp till 16st reglerenheter. C221 är expanderbar med reläenhet RL203 för styrning av spjäll i 3 steg. C222 är expanderbar med reläenhet RL203 för styrning av fläkthastigheter i 3 steg. Matningsspänning:. apslingsklass IP44. Dimensioner: 80 x 122 x 40 mm. CE-godkänd och S-märkt. Rumsenheterna i E-serien finns i olika utföranden för olika anläggningsspecifika funktioner. Se sidan 10. Systembeskrivning Bilden visar reglerenhetens alla tillgängliga inoch utgångar som de är konfigurerade vid leverans. Alla ingångar är programmerbara för att passa olika typer av givare, t.ex: Rumsenhet I1.Extern temp.givare Reglerande temperaturgivare (reglerande 0-10V eller termistor). Sekundär temperaturgivare Närvarogivare ontakt för driftlägesöverstyrning Generell 0-10V givare ondensgivare Ingångarna kan också programmeras för att direkt påverka en av utgångarna. Modularkabel 220V AC Reglerenhet V I2.ontakt/Ekonomistyrn. I3.ondensgivare ModBus 24V utgång (kyla) 24V utgång (värme) 0-10V utgång (kyla) Reglerenhetens utgångar är programmerbara för att passa de flesta typer av ställdon. Utgångarnas funktioner, sekvenser och gränsvärden kan enkelt ändras med en rumsenhet E201 eller handenhet H203. Reläenhet V 0-10V utgång (värme) Reglerenheten kan expanderas med en reläenhet RL203 för styrning av spjällsteg eller fläkthastigheter: 220V AC Fläkt- eller spjällsteg 1 Fläkt- eller spjällsteg 2 C221 och RL203 används då man önskar styra spjäll i upp till tre steg i sekvens. Fläkt- eller spjällsteg 3 C222 och RL203 används då man önskar styra fläkthastigheter i upp till tre steg i sekvens. Reglerenheten kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för information. Reglerenhet C för kyltak, radiatorer, spjäll etc. C för fläktkonvektorstyrning Reläenhet för styrning av spjäll eller fläkthastigheter i 3-steg RL kat :20-g18152 s.8

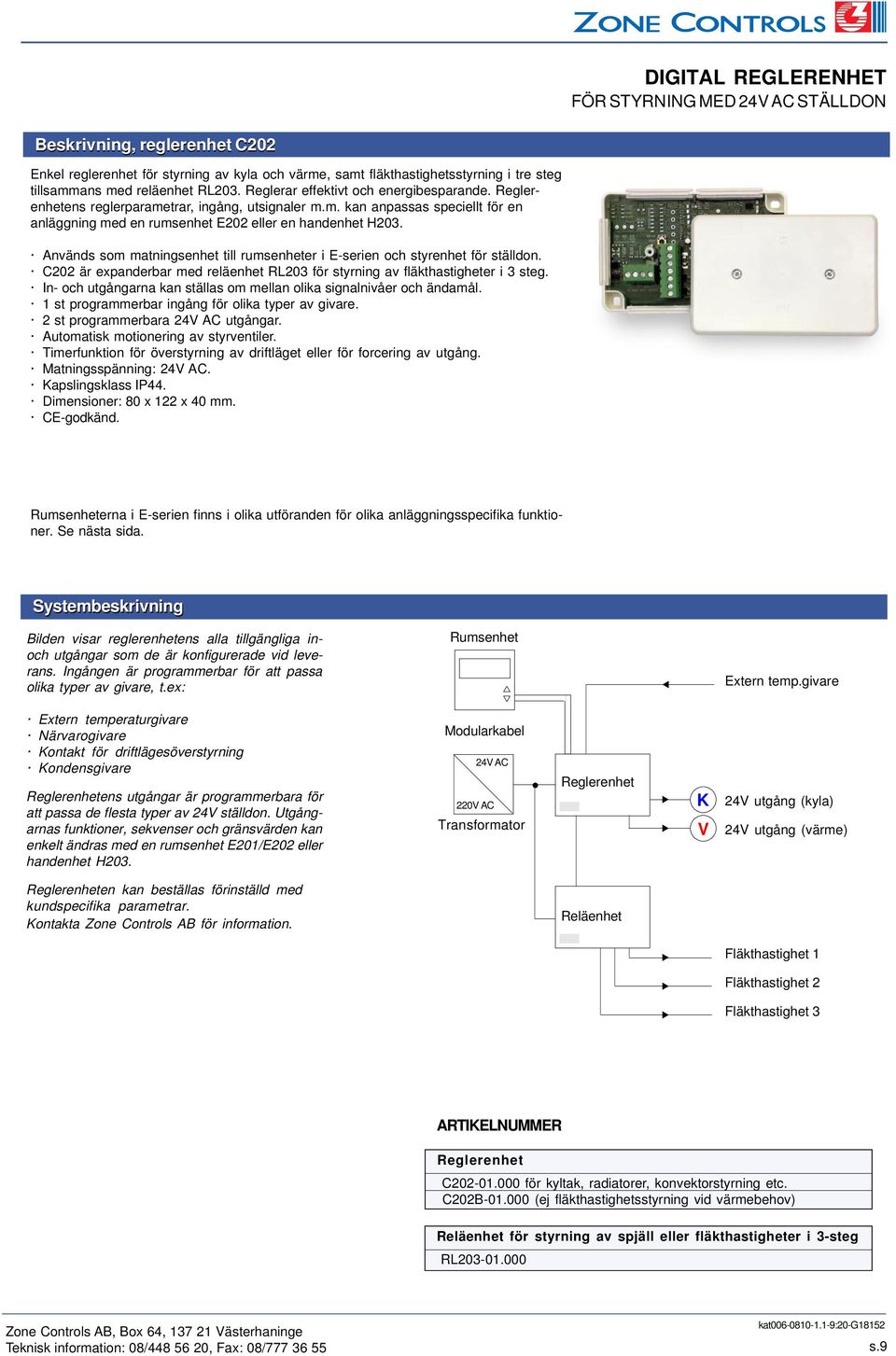

9 DIGITAL REGLERENHET FÖR STYRNING MED STÄLLDON Beskrivning, reglerenhet C202 Enkel reglerenhet för styrning av kyla och värme, samt fläkthastighetsstyrning i tre steg tillsammans med reläenhet RL203. Reglerar effektivt och energibesparande. Reglerenhetens reglerparametrar, ingång, utsignaler m.m. kan anpassas speciellt för en anläggning med en rumsenhet E202 eller en handenhet H203. Används som matningsenhet till rumsenheter i E-serien och styrenhet för ställdon. C202 är expanderbar med reläenhet RL203 för styrning av fläkthastigheter i 3 steg. In- och utgångarna kan ställas om mellan olika signalnivåer och ändamål. 1 st programmerbar ingång för olika typer av givare. 2 st programmerbara utgångar. Automatisk motionering av styrventiler. Timerfunktion för överstyrning av driftläget eller för forcering av utgång. Matningsspänning:. apslingsklass IP44. Dimensioner: 80 x 122 x 40 mm. CE-godkänd. Rumsenheterna i E-serien finns i olika utföranden för olika anläggningsspecifika funktioner. Se nästa sida. Systembeskrivning Bilden visar reglerenhetens alla tillgängliga inoch utgångar som de är konfigurerade vid leverans. Ingången är programmerbar för att passa olika typer av givare, t.ex: Rumsenhet Extern temp.givare Extern temperaturgivare Närvarogivare ontakt för driftlägesöverstyrning ondensgivare Reglerenhetens utgångar är programmerbara för att passa de flesta typer av 24V ställdon. Utgångarnas funktioner, sekvenser och gränsvärden kan enkelt ändras med en rumsenhet E201/E202 eller handenhet H203. Modularkabel 220V AC Reglerenhet V 24V utgång (kyla) 24V utgång (värme) Reglerenheten kan beställas förinställd med kundspecifika parametrar. ontakta Zone Controls AB för information. Reläenhet Fläkthastighet 1 Fläkthastighet 2 Fläkthastighet 3 Reglerenhet C för kyltak, radiatorer, konvektorstyrning etc. C202B (ej fläkthastighetsstyrning vid värmebehov) Reläenhet för styrning av spjäll eller fläkthastigheter i 3-steg RL kat :20-g18152 s.9

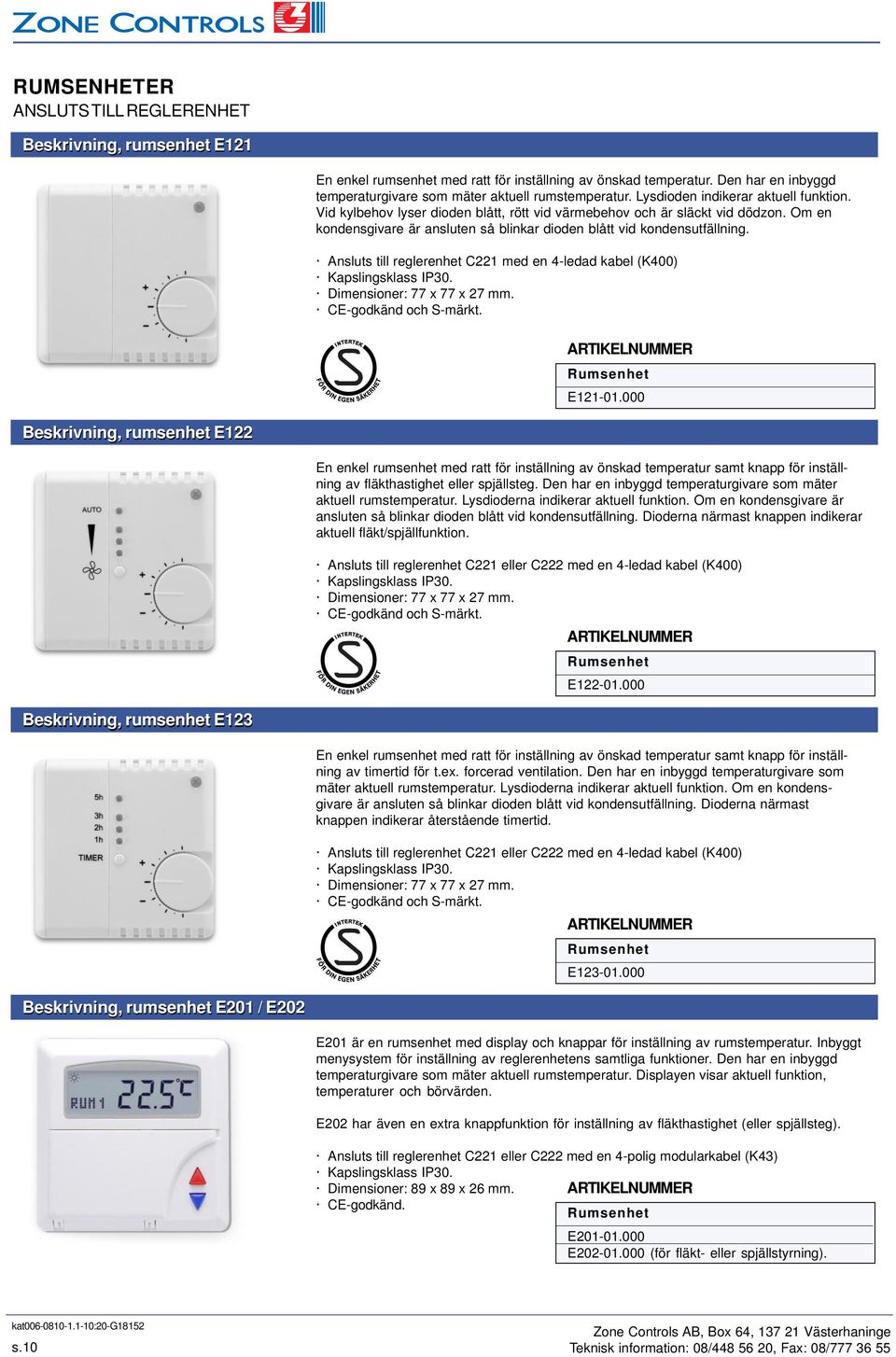

10 RUMSENHETER ANSLUTS TILL REGLERENHET Beskrivning, rumsenhet E121 En enkel rumsenhet med ratt för inställning av önskad temperatur. Den har en inbyggd temperaturgivare som mäter aktuell rumstemperatur. Lysdioden indikerar aktuell funktion. Vid kylbehov lyser dioden blått, rött vid värmebehov och är släckt vid dödzon. Om en kondensgivare är ansluten så blinkar dioden blått vid kondensutfällning. Ansluts till reglerenhet C221 med en 4-ledad kabel (400) apslingsklass IP30. Dimensioner: 77 x 77 x 27 mm. CE-godkänd och S-märkt. Rumsenhet E Beskrivning, rumsenhet E122 En enkel rumsenhet med ratt för inställning av önskad temperatur samt knapp för inställning av fläkthastighet eller spjällsteg. Den har en inbyggd temperaturgivare som mäter aktuell rumstemperatur. Lysdioderna indikerar aktuell funktion. Om en kondensgivare är ansluten så blinkar dioden blått vid kondensutfällning. Dioderna närmast knappen indikerar aktuell fläkt/spjällfunktion. Ansluts till reglerenhet C221 eller C222 med en 4-ledad kabel (400) apslingsklass IP30. Dimensioner: 77 x 77 x 27 mm. CE-godkänd och S-märkt. Rumsenhet E Beskrivning, rumsenhet E123 En enkel rumsenhet med ratt för inställning av önskad temperatur samt knapp för inställning av timertid för t.ex. forcerad ventilation. Den har en inbyggd temperaturgivare som mäter aktuell rumstemperatur. Lysdioderna indikerar aktuell funktion. Om en kondensgivare är ansluten så blinkar dioden blått vid kondensutfällning. Dioderna närmast knappen indikerar återstående timertid. Ansluts till reglerenhet C221 eller C222 med en 4-ledad kabel (400) apslingsklass IP30. Dimensioner: 77 x 77 x 27 mm. CE-godkänd och S-märkt. Rumsenhet E Beskrivning, rumsenhet E201 / E202 E201 är en rumsenhet med display och knappar för inställning av rumstemperatur. Inbyggt menysystem för inställning av reglerenhetens samtliga funktioner. Den har en inbyggd temperaturgivare som mäter aktuell rumstemperatur. Displayen visar aktuell funktion, temperaturer och börvärden. E202 har även en extra knappfunktion för inställning av fläkthastighet (eller spjällsteg). Ansluts till reglerenhet C221 eller C222 med en 4-polig modularkabel (43) apslingsklass IP30. Dimensioner: 89 x 89 x 26 mm. CE-godkänd. Rumsenhet E E (för fläkt- eller spjällstyrning). kat :20-g18152 s.10

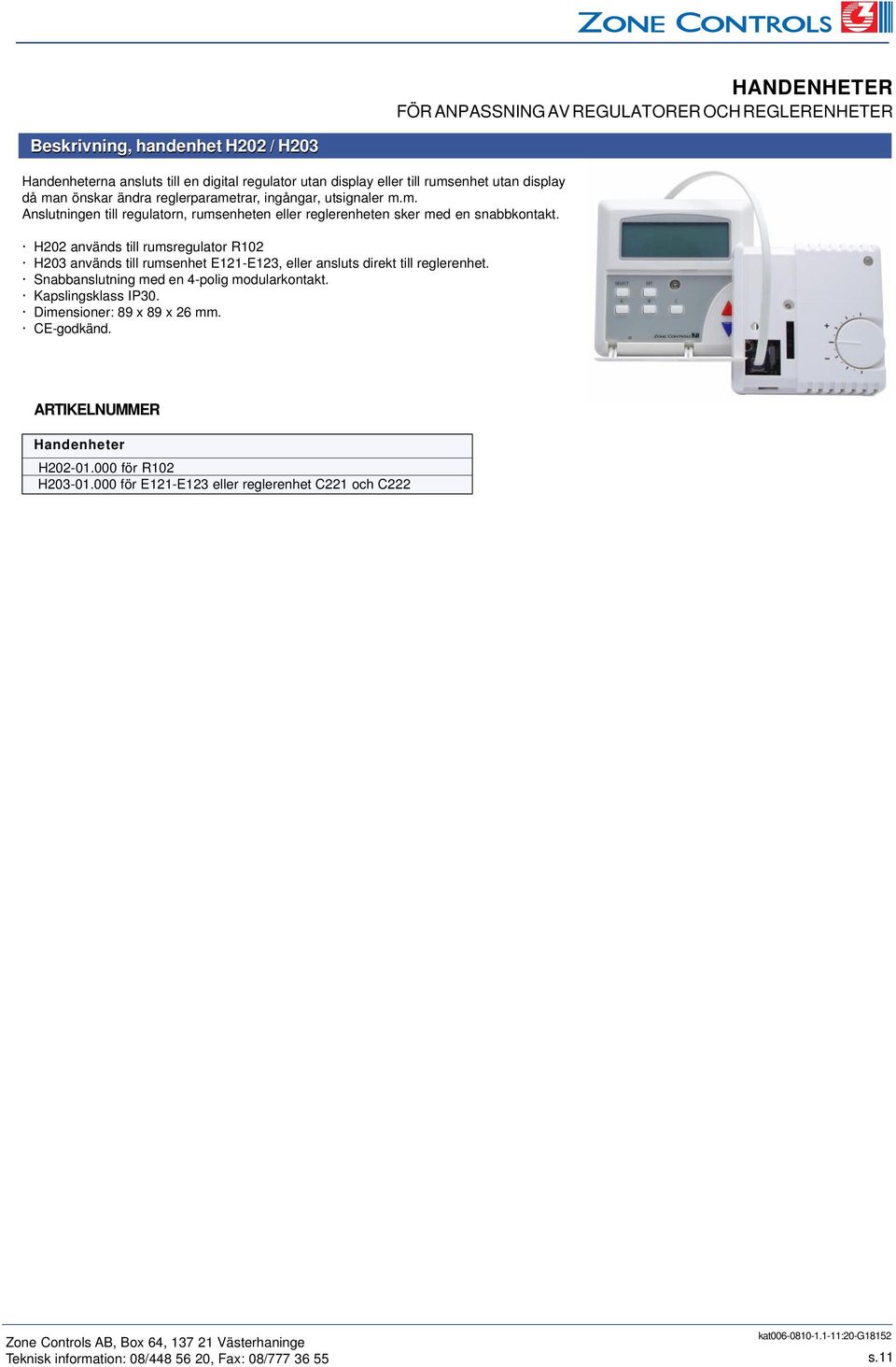

11 HANDENHETER FÖR ANPASSNING AV REGULATORER OCH REGLERENHETER Beskrivning, handenhet H202 / H203 Handenheterna ansluts till en digital regulator utan display eller till rumsenhet utan display då man önskar ändra reglerparametrar, ingångar, utsignaler m.m. Anslutningen till regulatorn, rumsenheten eller reglerenheten sker med en snabbkontakt. H202 används till rumsregulator R102 H203 används till rumsenhet E121-E123, eller ansluts direkt till reglerenhet. Snabbanslutning med en 4-polig modularkontakt. apslingsklass IP30. Dimensioner: 89 x 89 x 26 mm. CE-godkänd. Handenheter H för R102 H för E121-E123 eller reglerenhet C221 och C222 kat :20-g18152 s.11

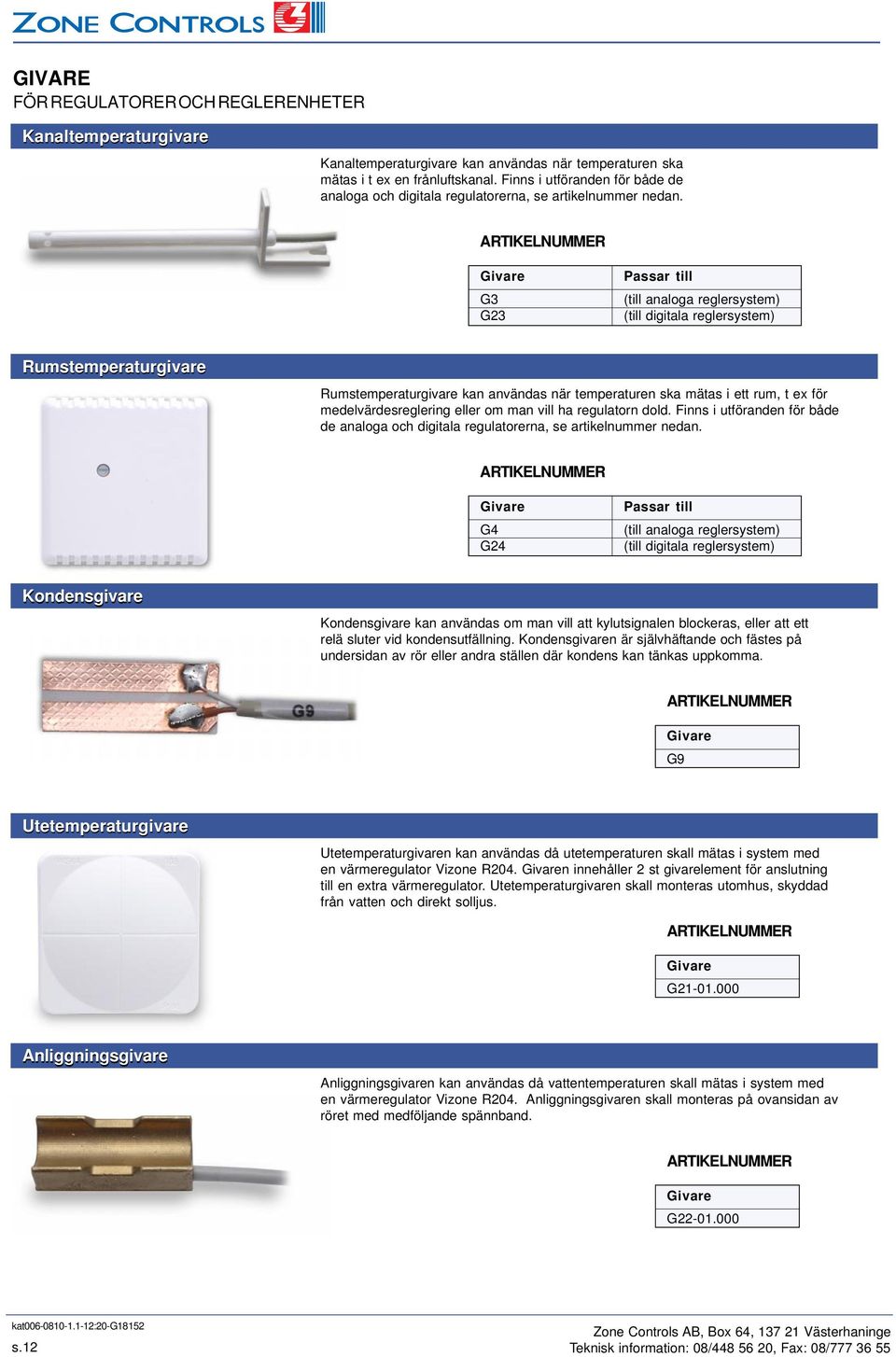

12 GIVARE FÖR REGULATORER OCH REGLERENHETER analtemperaturgivare analtemperaturgivare kan användas när temperaturen ska mätas i t ex en frånluftskanal. Finns i utföranden för både de analoga och digitala regulatorerna, se artikelnummer nedan. Givare G3 G23 Passar till (till analoga reglersystem) (till digitala reglersystem) Rumstemperaturgivare Rumstemperaturgivare kan användas när temperaturen ska mätas i ett rum, t ex för medelvärdesreglering eller om man vill ha regulatorn dold. Finns i utföranden för både de analoga och digitala regulatorerna, se artikelnummer nedan. Givare G4 G24 Passar till (till analoga reglersystem) (till digitala reglersystem) ondensgivare ondensgivare kan användas om man vill att kylutsignalen blockeras, eller att ett relä sluter vid kondensutfällning. ondensgivaren är självhäftande och fästes på undersidan av rör eller andra ställen där kondens kan tänkas uppkomma. Givare G9 Utetemperaturgivare Utetemperaturgivaren kan användas då utetemperaturen skall mätas i system med en värmeregulator Vizone R204. Givaren innehåller 2 st givarelement för anslutning till en extra värmeregulator. Utetemperaturgivaren skall monteras utomhus, skyddad från vatten och direkt solljus. Givare G Anliggningsgivare Anliggningsgivaren kan användas då vattentemperaturen skall mätas i system med en värmeregulator Vizone R204. Anliggningsgivaren skall monteras på ovansidan av röret med medföljande spännband. Givare G kat :20-g18152 s.12

13 STÄLLDON OCH VENTILADAPTRAR Beskrivning, ställdon Zone Controls ställdon finns i en mängd olika utföranden: Art.nummer Funktion Ventilanslutning Bild M101 NC M28 x 1,5 * A M102 NO M28 x 1,5 * A M103 NC M28 x 1,5 * A M104 NO M28 x 1,5 * A M101M NC M28 x 1,5 ** A M1 NC M30 x 1,5 B M2 NO M30 x 1,5 B M3 NC M30 x 1,5 B M4 NO M30 x 1,5 B M8 NC M30 x 1,5 C M V DC M28 x 1,5 A EMO1 0-10V DC M30 x 1,5 D EMO3 3-läges M30 x 1,5 D C A B D *) Dessa ställdon finnsäven med M30 x 1,5 gänga för ventilanslutning. **) Ställdon med modularanslutning för R41M, R102M och R201M-system. Beskrivning, ventiladaptrar För att våra ställdon skall passa på ventiler av främmande fabrikat behövs det ibland en adapter. Zone Controls har adaptrar till de flesta förekommande ventilerna på marknaden. För ställdon med M28 x 1,5 mm anslutningsgänga: Art.nummer Anslutning Innerdiameter Passar ventil: Insex-fästning 20mm Danfoss RAN Insex-fästning 25,5mm Danfoss RAVL Insex-fästning 34mm Danfoss RAV Gänga M20 x 1 AGA Gänga M30 x 1,5 TA/HEIMEIER Gänga M28 x 1,5 TA RVT Gänga M28 x 1,5 EPECON För ställdon med M30 x 1,5 mm anslutningsgänga: Art.nummer Anslutning Innerdiameter Passar ventil: Gänga M20 x 1 AGA Insex-fästning 20mm Danfoss RAN Insex-fästning 34mm Danfoss RAV Insex-fästning 25,5mm Danfoss RAVL Gänga M28 x 1,5 Markaryd Gänga M30 x 1,5 Landis & Gyr Gänga M28 x 1,5 TA RVT/TRV Gänga M28 x 1,5 EPECON kat :20-g18152 s.13

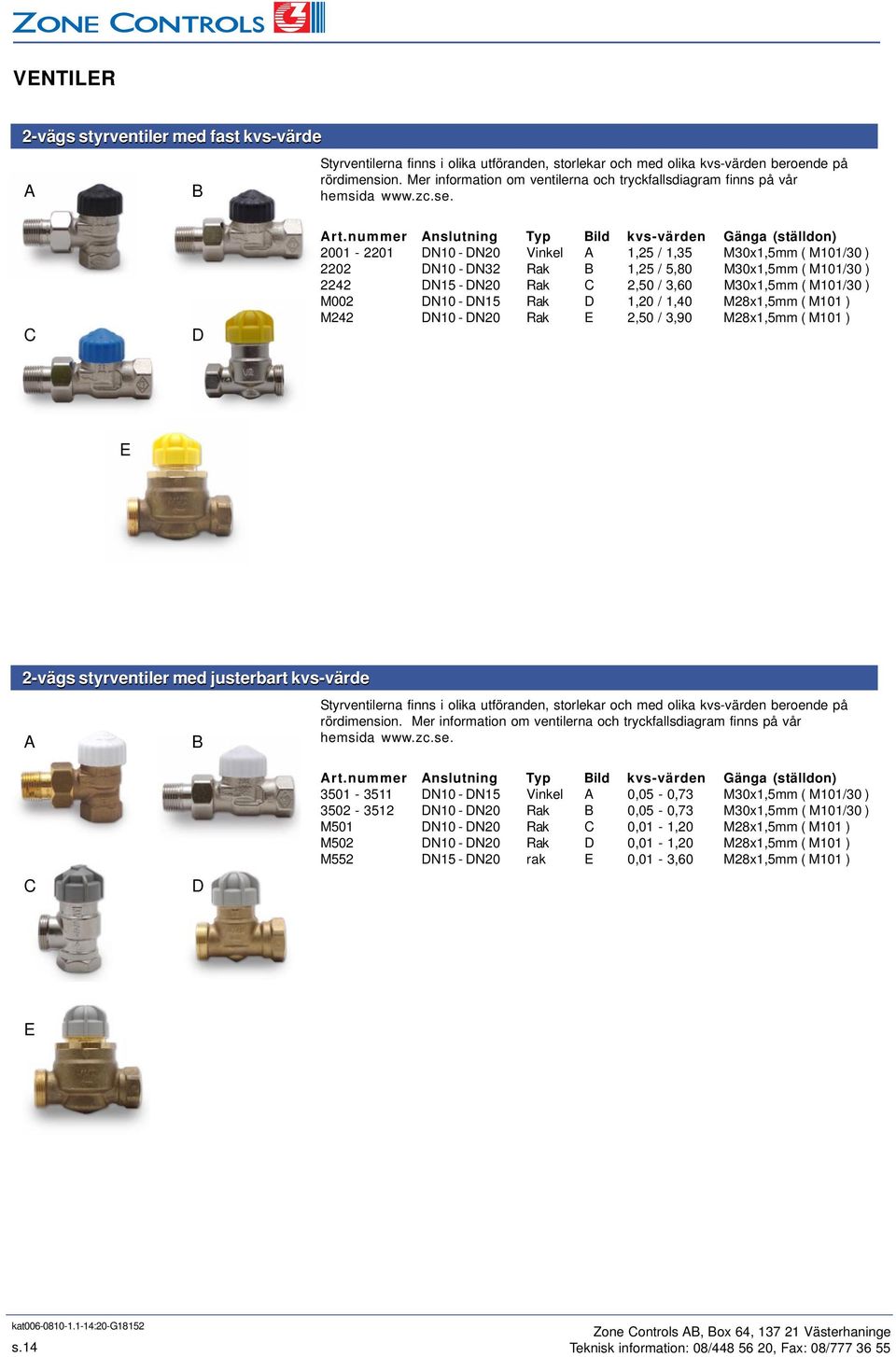

14 VENTILER 2-vägs styrventiler med fast kvs-värde A B Styrventilerna finns i olika utföranden, storlekar och med olika kvs-värden beroende på rördimension. Mer information om ventilerna och tryckfallsdiagram finns på vår hemsida C D Art.nummer Anslutning Typ Bild kvs-värden Gänga (ställdon) DN10 - DN20 Vinkel A 1,25 / 1,35 M30x1,5mm ( M101/30 ) 2202 DN10 - DN32 Rak B 1,25 / 5,80 M30x1,5mm ( M101/30 ) 2242 DN15 - DN20 Rak C 2,50 / 3,60 M30x1,5mm ( M101/30 ) M002 DN10 - DN15 Rak D 1,20 / 1,40 M28x1,5mm ( M101 ) M242 DN10 - DN20 Rak E 2,50 / 3,90 M28x1,5mm ( M101 ) E 2-vägs styrventiler med justerbart kvs-värde A B Styrventilerna finns i olika utföranden, storlekar och med olika kvs-värden beroende på rördimension. Mer information om ventilerna och tryckfallsdiagram finns på vår hemsida C D Art.nummer Anslutning Typ Bild kvs-värden Gänga (ställdon) DN10 - DN15 Vinkel A 0,05-0,73 M30x1,5mm ( M101/30 ) DN10 - DN20 Rak B 0,05-0,73 M30x1,5mm ( M101/30 ) M501 DN10 - DN20 Rak C 0,01-1,20 M28x1,5mm ( M101 ) M502 DN10 - DN20 Rak D 0,01-1,20 M28x1,5mm ( M101 ) M552 DN15 - DN20 rak E 0,01-3,60 M28x1,5mm ( M101 ) E kat :20-g18152 s.14

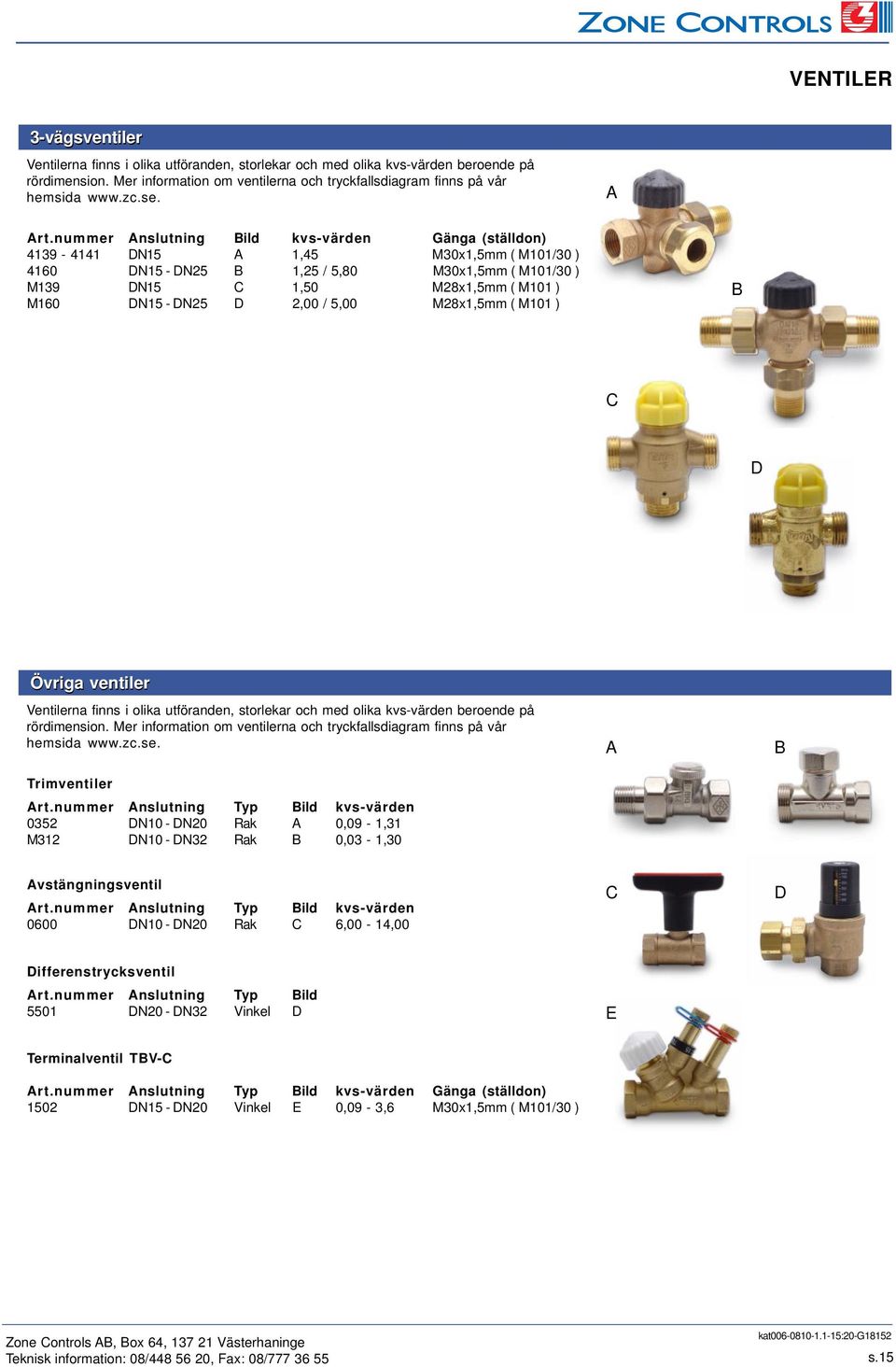

15 VENTILER 3-vägsventiler Ventilerna finns i olika utföranden, storlekar och med olika kvs-värden beroende på rördimension. Mer information om ventilerna och tryckfallsdiagram finns på vår hemsida A Art.nummer Anslutning Bild kvs-värden Gänga (ställdon) DN15 A 1,45 M30x1,5mm ( M101/30 ) 4160 DN15 - DN25 B 1,25 / 5,80 M30x1,5mm ( M101/30 ) M139 DN15 C 1,50 M28x1,5mm ( M101 ) M160 DN15 - DN25 D 2,00 / 5,00 M28x1,5mm ( M101 ) B C D Övriga ventiler Ventilerna finns i olika utföranden, storlekar och med olika kvs-värden beroende på rördimension. Mer information om ventilerna och tryckfallsdiagram finns på vår hemsida Trimventiler Art.nummer Anslutning Typ Bild kvs-värden 0352 DN10 - DN20 Rak A 0,09-1,31 M312 DN10 - DN32 Rak B 0,03-1,30 A B Avstängningsventil Art.nummer Anslutning Typ Bild kvs-värden 0600 DN10 - DN20 Rak C 6,00-14,00 C D Differenstrycksventil Art.nummer Anslutning Typ Bild 5501 DN20 - DN32 Vinkel D E Terminalventil TBV-C Art.nummer Anslutning Typ Bild kvs-värden Gänga (ställdon) 1502 DN15 - DN20 Vinkel E 0,09-3,6 M30x1,5mm ( M101/30 ) kat :20-g18152 s.15

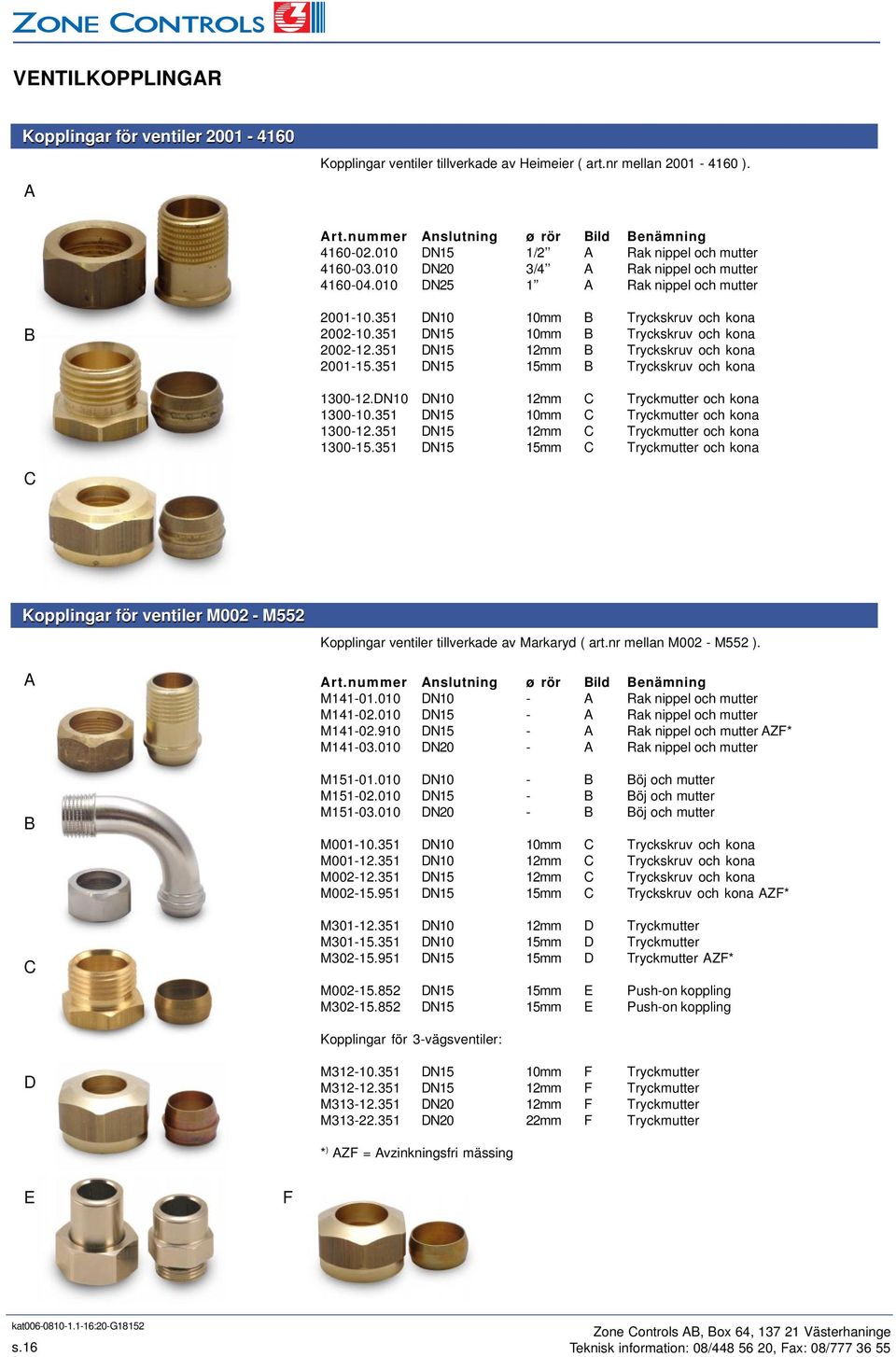

16 VENTILOPPLINGAR opplingar för ventiler A opplingar ventiler tillverkade av Heimeier ( art.nr mellan ). Art.nummer Anslutning ø rör Bild Benämning DN15 1/2 A Rak nippel och mutter DN20 3/4 A Rak nippel och mutter DN25 1 A Rak nippel och mutter B DN10 10mm B Tryckskruv och kona DN15 10mm B Tryckskruv och kona DN15 12mm B Tryckskruv och kona DN15 15mm B Tryckskruv och kona DN10 DN10 12mm C Tryckmutter och kona DN15 10mm C Tryckmutter och kona DN15 12mm C Tryckmutter och kona DN15 15mm C Tryckmutter och kona C opplingar för ventiler M002 - M552 A B C opplingar ventiler tillverkade av Markaryd ( art.nr mellan M002 - M552 ). Art.nummer Anslutning ø rör Bild Benämning M DN10 - A Rak nippel och mutter M DN15 - A Rak nippel och mutter M DN15 - A Rak nippel och mutter AZF* M DN20 - A Rak nippel och mutter M DN10 - B Böj och mutter M DN15 - B Böj och mutter M DN20 - B Böj och mutter M DN10 10mm C Tryckskruv och kona M DN10 12mm C Tryckskruv och kona M DN15 12mm C Tryckskruv och kona M DN15 15mm C Tryckskruv och kona AZF* M DN10 12mm D Tryckmutter M DN10 15mm D Tryckmutter M DN15 15mm D Tryckmutter AZF* M DN15 15mm E Push-on koppling M DN15 15mm E Push-on koppling opplingar för 3-vägsventiler: D M DN15 10mm F Tryckmutter M DN15 12mm F Tryckmutter M DN20 12mm F Tryckmutter M DN20 22mm F Tryckmutter * ) AZF = Avzinkningsfri mässing E F kat :20-g18152 s.16

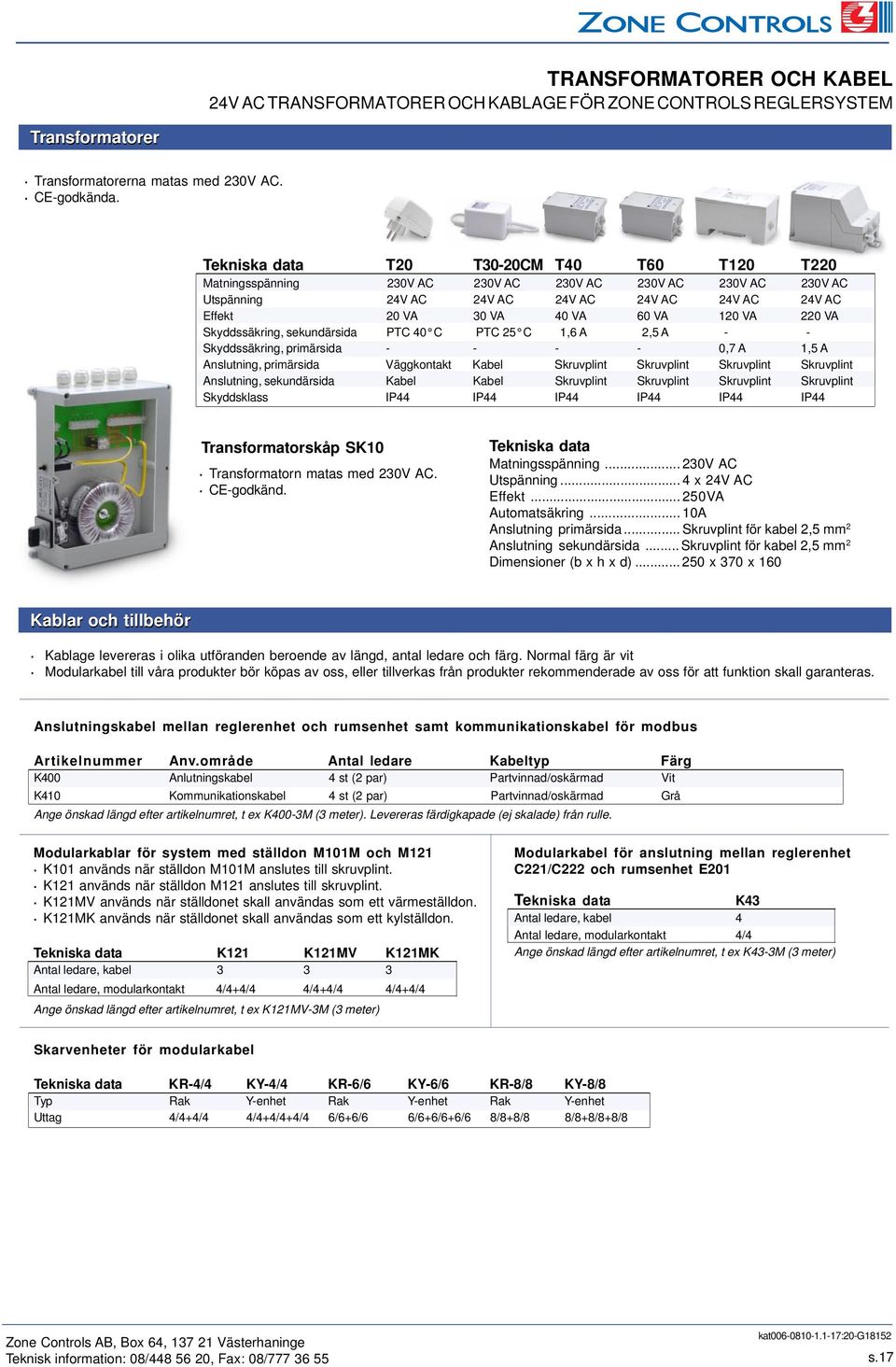

17 TRANSFORMATORER OCH ABEL TRANSFORMATORER OCH ABLAGE FÖR ZONE CONTROLS REGLERSYSTEM er erna matas med. CE-godkända. Tekniska data T20 T30-20CM T40 T60 T120 T220 Matningsspänning Utspänning Effekt 20 VA 30 VA 40 VA 60 VA 120 VA 220 VA Skyddssäkring, sekundärsida PTC 40 C PTC 25 C 1,6 A 2,5 A - - Skyddssäkring, primärsida ,7 A 1,5 A Anslutning, primärsida Väggkontakt abel Skruvplint Skruvplint Skruvplint Skruvplint Anslutning, sekundärsida abel abel Skruvplint Skruvplint Skruvplint Skruvplint Skyddsklass IP44 IP44 IP44 IP44 IP44 IP44 skåp S10 n matas med. CE-godkänd. Tekniska data Matningsspänning... Utspänning... 4 x Effekt VA Automatsäkring... 10A Anslutning primärsida... Skruvplint för kabel 2,5 mm 2 Anslutning sekundärsida... Skruvplint för kabel 2,5 mm 2 Dimensioner (b x h x d) x 370 x 160 ablar och tillbehör ablage levereras i olika utföranden beroende av längd, antal ledare och färg. Normal färg är vit Modularkabel till våra produkter bör köpas av oss, eller tillverkas från produkter rekommenderade av oss för att funktion skall garanteras. Anslutningskabel mellan reglerenhet och rumsenhet samt kommunikationskabel för modbus Artikelnummer Anv.område Antal ledare abeltyp Färg 400 Anlutningskabel 4 st (2 par) Partvinnad/oskärmad Vit 410 ommunikationskabel 4 st (2 par) Partvinnad/oskärmad Grå Ange önskad längd efter artikelnumret, t ex 400-3M (3 meter). Levereras färdigkapade (ej skalade) från rulle. Modularkablar för system med ställdon M101M och M används när ställdon M101M anslutes till skruvplint. 121 används när ställdon M121 anslutes till skruvplint. 121MV används när ställdonet skall användas som ett värmeställdon. 121M används när ställdonet skall användas som ett kylställdon. Tekniska data MV 121M Antal ledare, kabel Antal ledare, modularkontakt 4/4+4/4 4/4+4/4 4/4+4/4 Ange önskad längd efter artikelnumret, t ex 121MV-3M (3 meter) Modularkabel för anslutning mellan reglerenhet C221/C222 och rumsenhet E201 Tekniska data 43 Antal ledare, kabel 4 Antal ledare, modularkontakt 4/4 Ange önskad längd efter artikelnumret, t ex 43-3M (3 meter) Skarvenheter för modularkabel Tekniska data R-4/4 Y-4/4 R-6/6 Y-6/6 R-8/8 Y-8/8 Typ Rak Y-enhet Rak Y-enhet Rak Y-enhet Uttag 4/4+4/4 4/4+4/4+4/4 6/6+6/6 6/6+6/6+6/6 8/8+8/8 8/8+8/8+8/8 kat :20-g18152 s.17

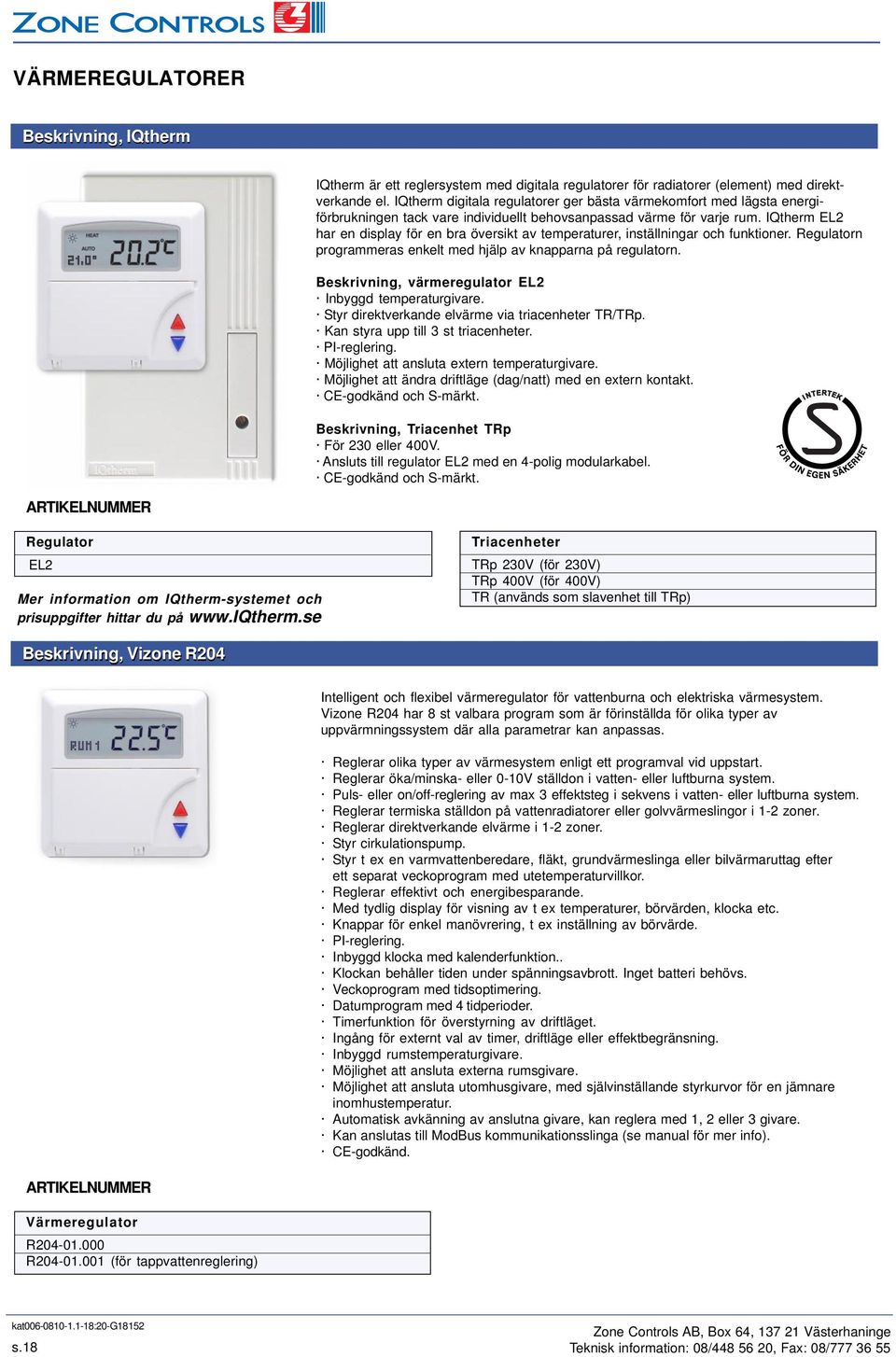

18 VÄRMEREGULATORER Beskrivning, IQtherm IQtherm är ett reglersystem med digitala regulatorer för radiatorer (element) med direktverkande el. IQtherm digitala regulatorer ger bästa värmekomfort med lägsta energiförbrukningen tack vare individuellt behovsanpassad värme för varje rum. IQtherm EL2 har en display för en bra översikt av temperaturer, inställningar och funktioner. Regulatorn programmeras enkelt med hjälp av knapparna på regulatorn. Beskrivning, värmeregulator EL2 Inbyggd temperaturgivare. Styr direktverkande elvärme via triacenheter TR/TRp. an styra upp till 3 st triacenheter. PI-reglering. Möjlighet att ansluta extern temperaturgivare. Möjlighet att ändra driftläge (dag/natt) med en extern kontakt. CE-godkänd och S-märkt. Beskrivning, Triacenhet TRp För 230 eller 400V. Ansluts till regulator EL2 med en 4-polig modularkabel. CE-godkänd och S-märkt. Regulator EL2 Mer information om IQtherm-systemet och prisuppgifter hittar du på Triacenheter TRp 230V (för 230V) TRp 400V (för 400V) TR (används som slavenhet till TRp) Beskrivning, Vizone R204 Intelligent och flexibel värmeregulator för vattenburna och elektriska värmesystem. Vizone R204 har 8 st valbara program som är förinställda för olika typer av uppvärmningssystem där alla parametrar kan anpassas. Reglerar olika typer av värmesystem enligt ett programval vid uppstart. Reglerar öka/minska- eller 0-10V ställdon i vatten- eller luftburna system. Puls- eller on/off-reglering av max 3 effektsteg i sekvens i vatten- eller luftburna system. Reglerar termiska ställdon på vattenradiatorer eller golvvärmeslingor i 1-2 zoner. Reglerar direktverkande elvärme i 1-2 zoner. Styr cirkulationspump. Styr t ex en varmvattenberedare, fläkt, grundvärmeslinga eller bilvärmaruttag efter ett separat veckoprogram med utetemperaturvillkor. Reglerar effektivt och energibesparande. Med tydlig display för visning av t ex temperaturer, börvärden, klocka etc. nappar för enkel manövrering, t ex inställning av börvärde. PI-reglering. Inbyggd klocka med kalenderfunktion.. lockan behåller tiden under spänningsavbrott. Inget batteri behövs. Veckoprogram med tidsoptimering. Datumprogram med 4 tidperioder. Timerfunktion för överstyrning av driftläget. Ingång för externt val av timer, driftläge eller effektbegränsning. Inbyggd rumstemperaturgivare. Möjlighet att ansluta externa rumsgivare. Möjlighet att ansluta utomhusgivare, med självinställande styrkurvor för en jämnare inomhustemperatur. Automatisk avkänning av anslutna givare, kan reglera med 1, 2 eller 3 givare. an anslutas till ModBus kommunikationsslinga (se manual för mer info). CE-godkänd. Värmeregulator R R (för tappvattenreglering) kat :20-g18152 s.18

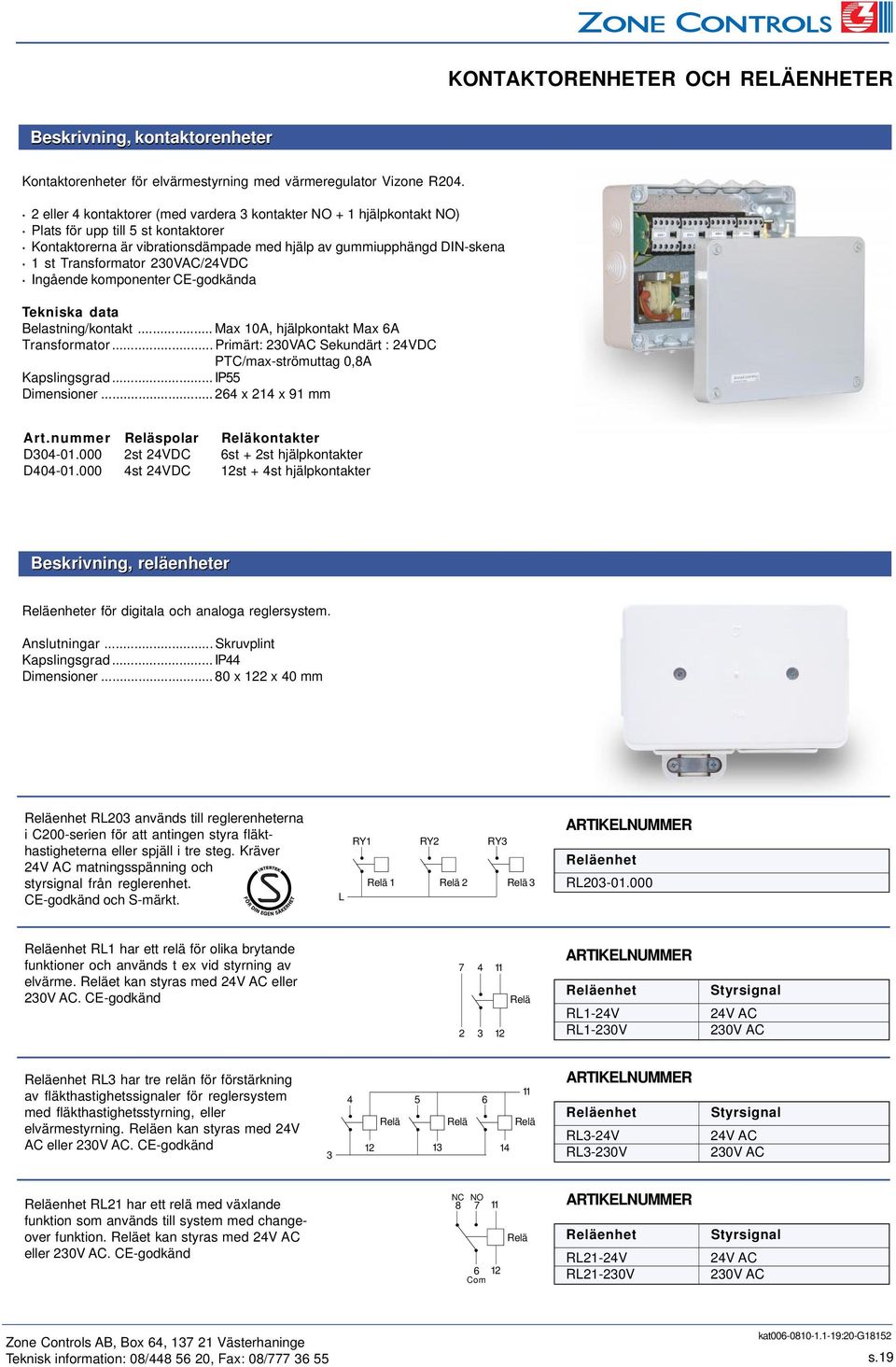

19 ONTATORENHETER OCH RELÄENHETER Beskrivning, kontaktorenheter ontaktorenheter för elvärmestyrning med värmeregulator Vizone R eller 4 kontaktorer (med vardera 3 kontakter NO + 1 hjälpkontakt NO) Plats för upp till 5 st kontaktorer ontaktorerna är vibrationsdämpade med hjälp av gummiupphängd DIN-skena 1 st 230VAC/24VDC Ingående komponenter CE-godkända Tekniska data Belastning/kontakt... Max 10A, hjälpkontakt Max 6A... Primärt: 230VAC Sekundärt : 24VDC PTC/max-strömuttag 0,8A apslingsgrad... IP55 Dimensioner x 214 x 91 mm Art.nummer Reläspolar Reläkontakter D st 24VDC 6st + 2st hjälpkontakter D st 24VDC 12st + 4st hjälpkontakter Beskrivning, reläenheter Reläenheter för digitala och analoga reglersystem. Anslutningar... Skruvplint apslingsgrad... IP44 Dimensioner x 122 x 40 mm Reläenhet RL203 används till reglerenheterna i C200-serien för att antingen styra fläkthastigheterna eller spjäll i tre steg. räver matningsspänning och styrsignal från reglerenhet. CE-godkänd och S-märkt. L RY1 RY2 RY3 Relä 1 Relä 2 Relä 3 Reläenhet RL Reläenhet RL1 har ett relä för olika brytande funktioner och används t ex vid styrning av elvärme. Reläet kan styras med eller. CE-godkänd Relä Reläenhet RL1-24V RL1-230V Styrsignal Reläenhet RL3 har tre relän för förstärkning av fläkthastighetssignaler för reglersystem med fläkthastighetsstyrning, eller elvärmestyrning. Reläen kan styras med 24V AC eller. CE-godkänd Relä Relä Relä Reläenhet RL3-24V RL3-230V Styrsignal Reläenhet RL21 har ett relä med växlande funktion som används till system med changeover funktion. Reläet kan styras med eller. CE-godkänd NC 8 NO 7 6 Com Relä Reläenhet RL21-24V RL21-230V Styrsignal kat :20-g18152 s.19

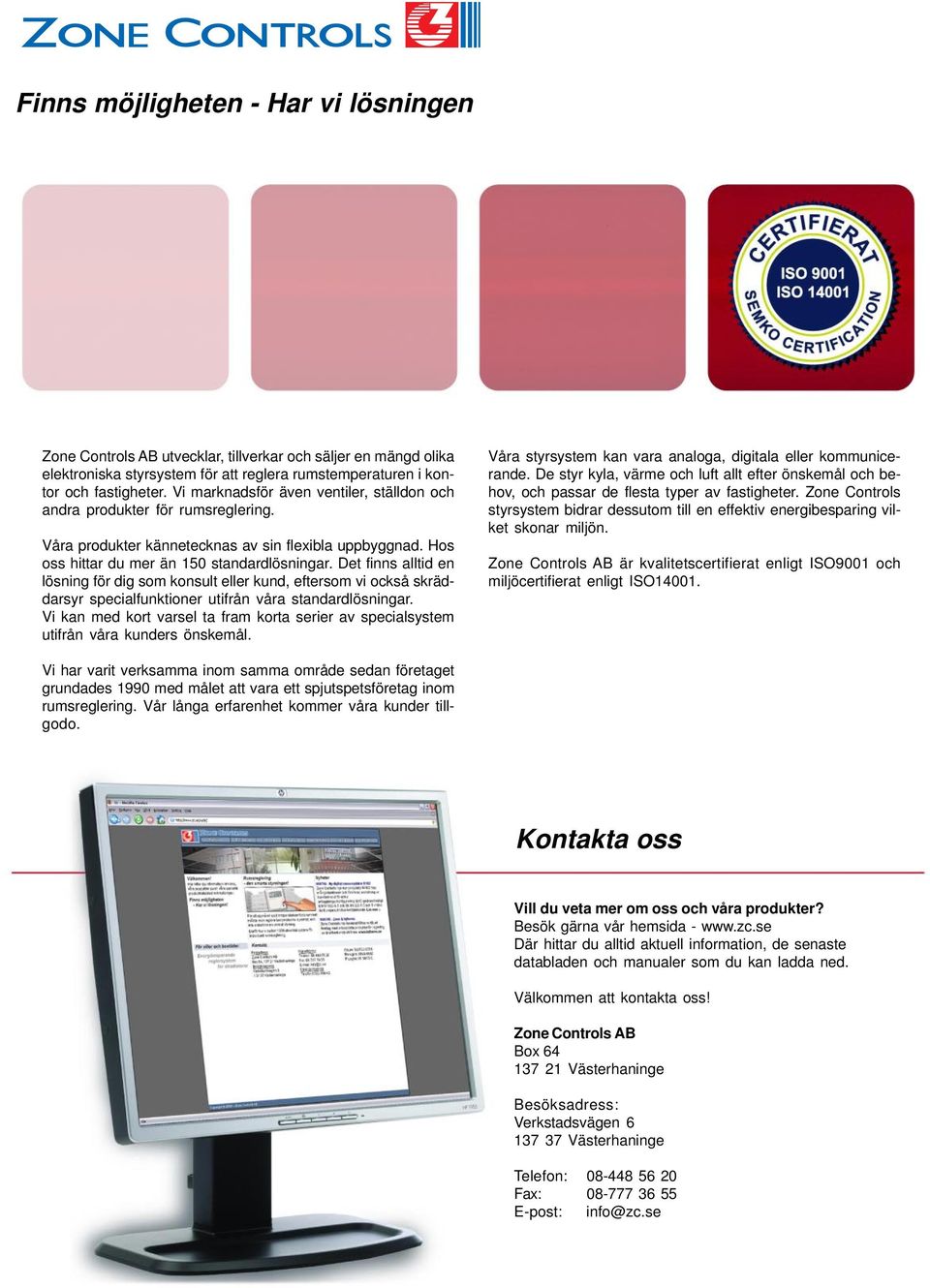

20 Finns möjligheten - Har vi lösningen Zone Controls AB utvecklar, tillverkar och säljer en mängd olika elektroniska styrsystem för att reglera rumstemperaturen i kontor och fastigheter. Vi marknadsför även ventiler, ställdon och andra produkter för rumsreglering. Våra produkter kännetecknas av sin flexibla uppbyggnad. Hos oss hittar du mer än 150 standardlösningar. Det finns alltid en lösning för dig som konsult eller kund, eftersom vi också skräddarsyr specialfunktioner utifrån våra standardlösningar. Vi kan med kort varsel ta fram korta serier av specialsystem utifrån våra kunders önskemål. Våra styrsystem kan vara analoga, digitala eller kommunicerande. De styr kyla, värme och luft allt efter önskemål och behov, och passar de flesta typer av fastigheter. Zone Controls styrsystem bidrar dessutom till en effektiv energibesparing vilket skonar miljön. Zone Controls AB är kvalitetscertifierat enligt ISO9001 och miljöcertifierat enligt ISO Vi har varit verksamma inom samma område sedan företaget grundades 1990 med målet att vara ett spjutspetsföretag inom rumsreglering. Vår långa erfarenhet kommer våra kunder tillgodo. ontakta oss Vill du veta mer om oss och våra produkter? Besök gärna vår hemsida - Där hittar du alltid aktuell information, de senaste databladen och manualer som du kan ladda ned. Välkommen att kontakta oss! Zone Controls AB Box Västerhaninge Besöksadress: Verkstadsvägen Västerhaninge Telefon: Fax: E-post: info@zc.se
