1 STRA-24 rumsregulator Viktiga egenskaper Temperaturreglering Reglering av CO2-nivå Specifikationer Display Inbyggd temperaturgivare Ingångar: extern rumsgivare, CO2-givare, närvarogivare, kondensgivare alt. fönsterkontakt Matningsspänning, V AC, Hz Kommunikation via RS485: Modbus, BACnet eller EXoline Utgångar för värmeställdon: 24 VAC eller 0 10 V 5 olika förprogrammerade regleringssekvenser för kylbaffelfunktioner Frikyla Närvaroavkänning Avkänning av kondensrisk Kommunikation: Modbus eller Bacnet Val av läge (energisparläge eller närvaro i rummet) Enkel installation tack vare separat bottenplatta för kabelanslutningar STRA-24 är en förprogrammerad rumsregulator som är avsedd att reglera temperaturen och CO2-halten i ett rum. Den är förprogrammerad med kommunikation och är avsedd för användning i lokaler med hög komfort och lågt energibehov, t.ex. kontor, skolor, shoppingcenter, flygplatser, hotell och sjukhus. STRA-24 kan optimera energiförbrukningen i lokaler beroende på olika parametrar: beläggning, CO2-halt, yttre förhållanden (vid frikyla) och tidsschema. Värmeställdonet för vattenbatterierna (värme och kylning) styrs av STRA-24 med hjälp av 24 V PWM-signal eller 0 10 Vutgångar. Det linjära ställdonet för utgångens induktionssystem (kylbafflarna WEGA och NOVA har PI-energireglering) styrs med hjälp av en 0 10 V-utgång. Rumsregulatorn STRA-24 hanterar risken för kondens i rummet med hjälp av en kondensgivare som sitter över rören eller en fönsterkontakt. 1 (15)

2 Driftlägen STRA-24 har fem olika driftlägen. Med funktionsknappen kan du växla mellan tre av dem. Dessa ställs in med parametermenyn (parameter 45) på displayen. Närvaro i rummet är det förinställda läget. Off Driftläget Off innebär att regulatorn är avstängd, dvs. att uppvärmning och kylning inte fungerar. Temperaturen får dock inte fall under den inställda minimitemperaturen (parameter 6, FS = 8 C). Om detta sker startar regulatorn uppvärmning. Bakgrundsbelysningen på displayen är inte tänd, och det enda som visas på displayen är OFF. Luftflödet ställs in som när inga personer är i rummet, V0, vilket väljs med ställdonet. Unoccupied (Energisparläge) Driftläget Unoccupied är ett energisparläge. Det används när rummet där regulatorn sitter inte utnyttjas under en längre tid, till exempel på kvällar, nätter eller helger. Regulatorn är redo att ändra driftläge till Occupied om någon person går in i rummet (för att använda denna funktion krävs en närvarogivare). Både värme och kyla avaktiveras inom ett temperaturområde där min- och maxtemperatur kan anges (parameter 4 resp. 5, FS min = 19 C, max = 27 C). Luftflödet ställs in som när inga personer är i rummet, V0, vilket väljs in med ställdonet. Om kylventilen är helt öppen och det ändå behövs mer kyla, ökar luftflödet till Vmin och sedan linjärt upp till Vmax om nödvändigt. ett kylbörvärde (parameter 1 resp. 2, FI värmebörvärde = 22 C, kylbörvärde = 24 C). Luftflödet ställs in som när personer är i rummet, Vmin, vilket väljs med ställdonet. Om kylventilen är helt öppen och det ändå behövs mer kyla, ökar luftflödet linjärt från Vmin upp till Vmax om nödvändigt. Börvärdena kan även justeras +/-3 C lokalt med displayen, eller med ett centralt kommando. Bakgrundsbelysningen på displayen är tänd (dämpat ljus) och indikeringen för närvaro i rummet visas (se avsnittet Displayhantering). Den aktuella temperaturen i rummet (eller börvärdet beroende på konfigurering) visas på displayen. Bypass (Boost-läge) I driftläget Bypass styr regulatorn rumstemperaturen på samma sätt som i driftläget Occupied. På kylbaffeln aktiveras då utgången för forcerad ventilation och luftflödet övergår till Vmax som ställs in på ställdonet. Efter en konfigurerbar tid (parameter 12, FI = 60 minuter) återgår regulatorn automatiskt till det aktuella driftläget. Boost-läget aktiveras normalt när Funktion-knappen trycks in eller ett centralt kommando ges. Detta driftläge passar bra till exempel i konferensrum där många personer vistas samtidigt under en begränsad tid. Bakgrundsbelysningen på displayen är tänd (dämpat ljus). Indikeringen för närvaro och symbolen för forcerad ventilation visas. Den aktuella temperaturen i rummet (eller börvärdet beroende på konfigurering) visas på displayen. Bakgrundsbelysningen på displayen är inte tänd, men den aktuella temperaturen i rummet (eller börvärdet beroende på konfigurering) visas på displayen. OFF visas på displayen även i detta driftläge. Standby (Energisparläge) Driftläget Standby innebär att rummet är i energisparläge och inte används för tillfället. Detta kan användas under kvällar, nätter, helger osv. Rumstemperaturen hålls inom de gällande börvärdena för värme och kyla, med ett utökat temperaturintervall (FI = +/-3 C). Luftflödet ställs in som när inga personer är i rummet, V0, vilket väljs in med ställdonet. Om kylventilen är helt öppen och det ändå behövs mer kyla, ökar luftflödet till Vmin och sedan linjärt upp till Vmax om nödvändigt. Om till exempel värmebörvärdet är 22 C och kylbörvärdet är 24 C, låter regulatorn temperaturen i rummet vara mellan 19 C och 27 C. Börvärdet justeras lokalt via displayen på STRA-24. Bakgrundsbelysningen på displayen är tänd (dämpat ljus) och STANDBY med den aktuella temperaturen i rummet (eller börvärdet beroende på konfigurering) visas på displayen. Occupied (Normalt läge) Driftläget Occupied innebär att rummet utnyttjas och att inställningen för bästa komfort är vald. Regulatorn håller rumstemperaturen mellan ett värmebörvärde och 2 (15)

3 Funktioner Reglering av primärt luftflöde Rumsregulatorn (STRA-24) har 3 olika nivåer för luftflöde: Energisparläge för luftflöde används när rumsregulatorn är inställd på Unoccupied eller Off. Normalt luftflöde används när rumsregulatorn är inställd på Occupied. Maximalt luftflöde används när rumsregulatorn är inställd på läget Standby eller Boost. Kylsekvens med frikyla Börvärden för luftflöde ställs in med kylbaffelns ställdon under driftsättningen, med nivåer för rum utan närvarande personer samt minimalt och maximalt luftflöde för rum med närvarande personer. Om en närvarogivare finns ställer rumsregulatorn in luftflödet på V0 när ingen närvaro känns av i rummet. När regulatorn känner av att personer kommer in i rummet ställer kylbaffeln in luftflödet på Vmin. Om frikyla finns tillgänglig använder regulatorn det linjära ställdonets effekt och kyleffekten i följd. Det linjära ställdonets effekt används när PID-effekten är mellan 0 48 % och kyleffekten används när PID-effekten är mellan %. När inget behov finns av det linjära ställdonets effekt ställer ställdonet in luftflödet på Vmin. Frikyla används när luftbehandlingsaggregatet kan producera frikyla och skickar en signal via BMS eller justeras med parameter 309. Det maximala luftflödet Vmax justeras med kylbaffelns ställdon. Bild 1: Ställdon för Pi-funktion Luftflödessekvensen beror på halten av CO2 Kylsekvens utan frikyla Om ingen frikyla är tillgänglig använder regulatorn kyleffekten och det linjära ställdonets effekt i följd. Kyleffekten används när PID-effekten är mellan 0 48 % och det linjära ställdonets effekt används när PID-effekten är mellan %. När inget behov finns av det linjära ställdonets effekt ställer ställdonet in luftflödet på Vmin. Det maximala luftflödet Vmax och det minimala luftflödet Vmin vid närvaro i rummet kan ställas in med kylbaffelns ställdon. 3 (15) Om en CO2-givare är ansluten kan regulatorn ändra luftflödet linjärt mellan Vmin och Vmax för att upprätthålla en hög kvalitet på inomhusluften. Luftflödet ökas linjärt när PPM-nivån överstiger det inställda värdet i regulatorn (FI=500 PPM) och når Vmax när PPM-nivån gått över maxgränsen för CO2 (FI=1000 PPM) som ställts in med regulatorn. Observera att när CO2-nivån överstiger minimigränsen (FI=500), har CO2-regleringen företräde över temperaturregleringen.

4 Användningsexempel - Temperaturreglering Syfte Reglera temperaturen i rummet med hjälp av termiska ställdon. OBS: Den externa givaren STRZ-05 kan användas när den interna temperaturgivaren inte mäter den genomsnittliga rumstemperaturen (med anledning av placeringen av STRA-24). Kondensgivare och fönsterkontakt kan inte anslutas samtidigt. En adapter kan behövas om ett annat värmeställdon än STRZ-70 används. 4 (15)

5 Användningsexempel - Temperaturreglering med energisparläge Syfte Reglera temperaturen i ett stängt rum med hjälp av termiska ställdon och/eller motordrivna dysor för primärluft (om frikyla krävs). Spara energi när rummet är tomt tack vare närvarogivaren som minskar primärluften. OBS: Den externa givaren STRZ-05 kan användas när den interna temperaturgivaren inte mäter den genomsnittliga rumstemperaturen (med anledning av placeringen av STRA-24). Kondensgivare och fönsterkontakt kan inte anslutas samtidigt. En adapter kan behövas om ett annat värmeställdon än STRZ-70 används. 5 (15)

6 Användningsexempel - CO2-nivå och temperaturreglering med energisparläge Syfte Reglera CO2-nivån i kontorslandskap eller möteslokaler med hjälp av motordrivna dysor för primärluft Reglera temperaturen i ett stängt rum med hjälp av termiska ställdon och/eller motordrivna dysor för primärluft (om frikyla krävs). Spara energi när rummet är tomt tack vare närvarogivaren som minskar primärluften. OBS: Den externa givaren STRZ-05 kan användas när den interna temperaturgivaren inte mäter den genomsnittliga rumstemperaturen (med anledning av placeringen av STRA-24). Kondensgivare och fönsterkontakt kan inte anslutas samtidigt. En adapter kan behövas om ett annat värmeställdon än STRZ-70 används. 6 (15)

7 Användningsexempel - Övrigt 7 (15)

8 Tekniska data Matningsspänning Intern förbrukning Omgivningstemperatur Förvaringstemperatur Luftfuktighet Kapslingsklass Kommunikation Modbus - BACnet - MSTP Kommunikationshastighet Inbyggd temperaturgivare Material, hölje Vikt VAC, Hz 2,5 VA 0 50 C C Max 90 % rel fukt IP20 RS485 (EXOline eller Modbus) med automatisk avkänning/växling 8 bits, 1 eller 2 stoppbits. Udda, jämna (FS) eller ingen paritet bps (kan inte ändras) NTC-typ, mätområde 0 50 C, noggrannhet +/-0,5 C vid C Polykarbonat, PC 110 g Denna produkt uppfyller kraven för gällande europeisk EMC-standard, CENELEC EN och EN , och kraven för gällande europeisk LVD-standard IEC Den är CE-märkt. Ingångar Extern rumsgivare Närvarogivare PT1000-givare, 0 50 C. En passande givare är STRZ-05 Slutande potentialfri kontakt. En passande närvarogivare är STRZ-09. kondensgivare STRZ-16 alt. fönsterkontakt STRZ-38 resp. potentialfri Kondensgivare alt. fönsterkontakt kontakt CO2-givare STRZ-18 (0 10 V). Utgångar Forcerad ventilation Ventilställdon alt. värmeställdon Ventilställdon Termiskt ställdon Reglage Motionering Anslutningsplintar 24 VAC ställdon, max 0,5 A 2 utgångar 0 10 VDC, max 5 ma 24 VAC, max 2,0 A Kyla eller värme FI = 23 timmars intervall Så kallad lyftande typ för kabeltvärsnitt 2,1 mm2 Kommunikation STRA-24 använder BACnet och Modbus för kommunikation som standard. Den kan användas som fristående enhet eller anslutas till ett centralt SCADA-system via RS485 (BACnet, Modbus eller Exoline). Display Mått: 8 (15)

9 Tillbehör Extern temperaturgivare Tekniska data för rumsgivare: - Temperaturområde - Givarelement Tekniska data för extern givare: - Temperaturområde - Givarelement Tekniska data för fastklämbar givare (Change-over): - Temperaturområde - Tidskonstant - Givarelement - Kabellängd Tekniska data för kanalgivare med hölje: - Temperaturområde - Tidskonstant - Givarelement - Ø givare - Införandelängd Tekniska data för kanalgivare med kabel: - Temperaturområde - Tidskonstant - Givarelement - Ø givare - Införandelängd 9 (15) STRZ C PT1000, DIN klass B IP C PT1000, DIN klass B IP C 13 sek PT1000, DIN klass B IP65 1,5 m C 16 sek PT1000, DIN klass B IP65 8 mm mm C 50 sek PT1000, DIN klass B IP65 9 mm mm

10 Närvarogivare STRZ-09 Tekniska data vid vägg- eller takmontering: - Matningsspänning 24±2 V AC/DC - Strömförbrukning 5 ma vid 24 VAC - Uteffekt 200 ma, 24 V AC/DC, potentialfritt växlande relä - Avkänningsområde 15 x 15 m vid 110 vinkel - Temperaturområde C IP20 Tekniska data vid takmontering: - Matningsspänning - Strömförbrukning - Uteffekt - Avkänningsområde - Temperaturområde Kondensgivare CO2-givare STRZ-16 Tekniska egenskaper: - Material i givare - Kabel vattentät, flexibel PCB, självhäftande 2 x 0,25 mm², längd 1 m Tekniska data vid väggmontering: - Strömtillförsel - Strömförbrukning - Omgivningstemperatur - Luftfuktighet - Temperaturpåverkan - Svarstid - Uppvärmningstid - Driftområde - Noggrannhet - Uteffekt: 24±2 V AC/DC 15 ma vid 24 VAC 200 ma, 24 V AC/DC, potentialfritt växlande relä Monteringshöjd x 2,5 = täckningsdiameter, 25 vinkel C IP20 10 (15) STRZ V AC±15 %, Hz eller VDC 3W C 0 90 % rel fukt, icke-kondenserande typ. 2 ppm CO2/ C <90 sek <5 min IP ppm <±(50 ppm + 2 % av mätvärdet) 0 10 V vid ppm

11 Tekniska data vid väggmontering: - Strömtillförsel - Strömförbrukning - Omgivningstemperatur - Luftfuktighet - Temperaturpåverkan - Svarstid - Uppvärmningstid - Driftområde - Noggrannhet - Uteffekt: Fönsterkontakt, magnetisk kontakt (vit) Transformator (obligatorisk kontakt) Relä 24 VDC och uttag för belysning 24 V AC±15 %, Hz eller VDC 3W C 0 90 % rel fukt, icke-kondenserande typ. 2 ppm CO2/ C <120 sek <5 min IP ppm <±(50 ppm + 2 % av mätvärdet) 0 10 V vid ppm STRZ-38 STRZ-24 Tekniska data: - In-/utspänning - Effekt VA - Skydd - BxDxH - Vikt kg 230/24 V 48 PTC-skydd 77x123x70 IP44 1,2 STRZ-73 Tekniska data: - Kontaktmotstånd - Drifttid (På) - Bryttid (återställning) - Isoleringsmotstånd - Omgivningstemperatur vid drift - Luftfuktighet vid drift - Uttag 11 (15) 100 mώ max 15 ms DC: max 5 ms minst MΏ (vid 500 VDC) -40 C till 70 C 5 till 85 % Skruvfri klämplint, DIN-monterad

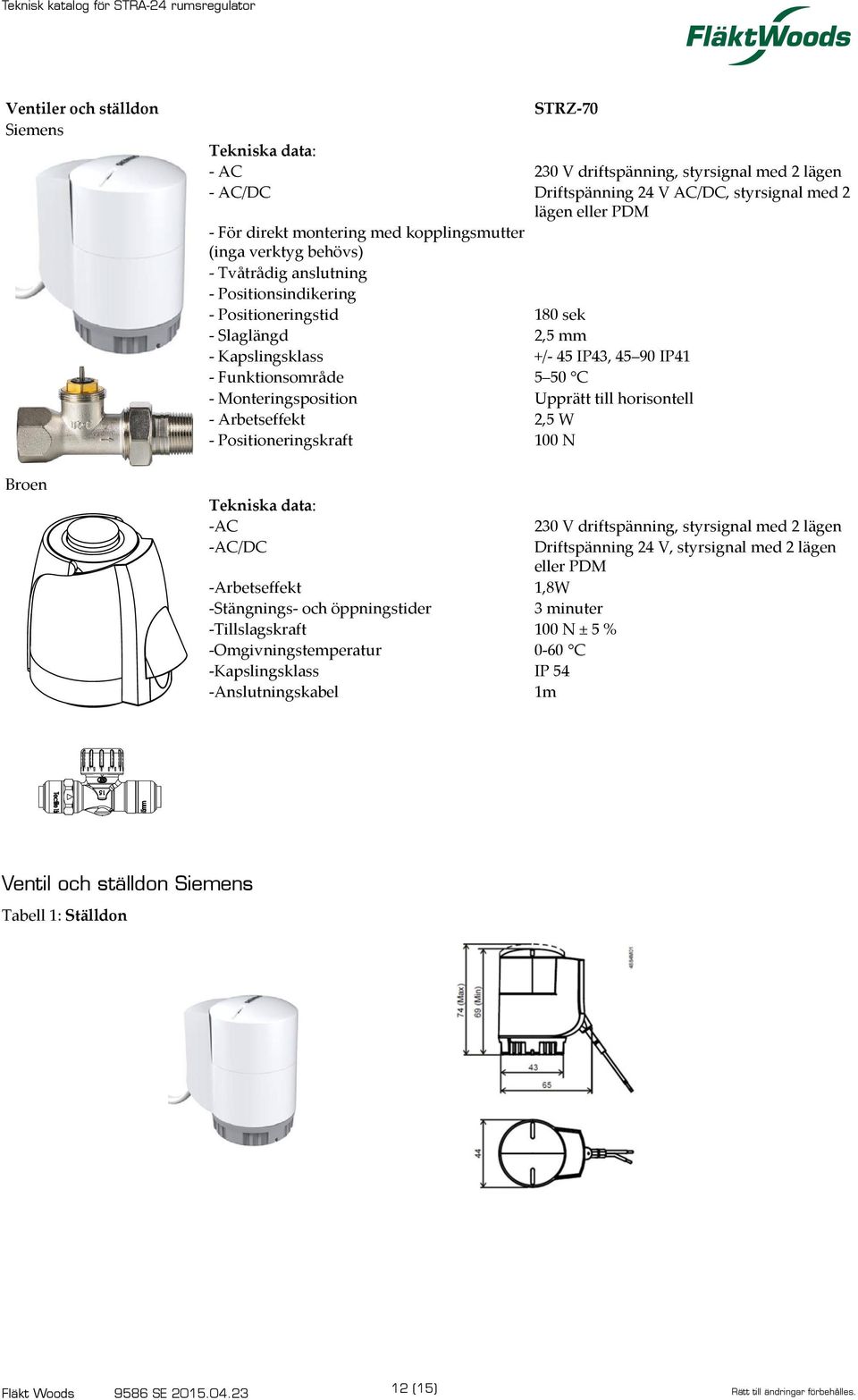

12 Ventiler och ställdon Siemens STRZ-70 Tekniska data: - AC - AC/DC - För direkt montering med kopplingsmutter (inga verktyg behövs) - Tvåtrådig anslutning - Positionsindikering - Positioneringstid - Slaglängd - Funktionsområde - Monteringsposition - Arbetseffekt - Positioneringskraft Broen Tekniska data: -AC -AC/DC -Arbetseffekt -Stängnings- och öppningstider -Tillslagskraft -Omgivningstemperatur -Kapslingsklass -Anslutningskabel 230 V driftspänning, styrsignal med 2 lägen Driftspänning 24 V AC/DC, styrsignal med 2 lägen eller PDM 180 sek 2,5 mm +/- 45 IP43, IP C Upprätt till horisontell 2,5 W 100 N 230 V driftspänning, styrsignal med 2 lägen Driftspänning 24 V, styrsignal med 2 lägen eller PDM 1,8W 3 minuter 100 N ± 5 % 0-60 C IP 54 1m Ventil och ställdon Siemens Tabell 1: Ställdon 12 (15)

13 Tekniska data: - AC - AC/DC - För direkt montering med kopplingsmutter (inga verktyg behövs) - Tvåtrådig anslutning - Positionsindikering - Positioneringstid - Slaglängd - Funktionsområde - Monteringsposition - Arbetseffekt - Positioneringskraft 230 V driftspänning, styrsignal med 2 lägen Driftspänning 24 V AC/DC, styrsignal med 2 lägen eller PDM 180 sek 2,5 mm +/- 45 IP43, IP C Upprätt till horisontell 2,5 W 100 N Tabell 2: ventil Tabell 3: Ventilbeskrivning Δp Typ Lyfthöjd Gänga Dn Kv STRZ-70-01/ kpa 2,5 mm Rp/R 1/2" 15 0,25 1,9 m /tim STRZ kpa 2,5 mm Rp/R 3/4" 20 0,25 2,6 m /tim STRZ kpa 2,5 mm Rp/R 1" 25 0,25 2,6 m /tim max Tabell 4: Mått och vikt Typ STRZ-70-01/11 STRZ STRZ DN A B Mått (mm) C 46,5 46,5 46,5 D 24,5 24,5 24,5 E KVS-värden Ventilslaglängd (mm) STRZ-70-01/11 STRZ STRZ Flödestolerans [+-%] ,19 0,25 0,25 0, ,38 0,65 0,6 0, (15) 3 0,56 0,88 0,91 0, ,75 1,12 1,18 1,18 10 Rp 1/2 3/4 1 Position 5 0,94 1,3 1,43 1, ,13 1,46 1,64 1,64 10 Gänga (") R 1/2 3/ ,31 1,57 1,85 1,85 10 G 3/ ,5 1,9 2,6 2,6 10 Vikt 0,28 0,33 0,42 10

14 Ventil och ställdon Broen Tabell 5: Ställdon 230 V driftspänning, styrsignal med 2 lägen Driftspänning 24 V, styrsignal med 2 lägen eller PDM O1,8 W 3 minuter 100 N ± 5 % 0-60 C IP 54 1m Tekniska data: AC AC/DC Arbetseffekt Stängnings- och öppningstider Tillslagskraft Omgivningstemperatur Kapslingsklass Anslutningskabel Tabell 6: ventiler STRZ STRZ Ventilen levereras med snabbkopplingar (ingång och utgång) eller med en snabbkoppling vid ingången och en plan yta vid utgången. Anslutningar kan därmed göras snabbt på plats och sitter säkert utan läckage, Kvs-värdet kan enkelt justeras genom att ratten vrids till önskad position med en vanlig skruvmejsel. KONSTRUKTION Storlek: DN15 Stomme: Varmpräglad mässing Insats: Högresistiv mässing Fjäder: Rostfritt stål Profilerad ventil med O-ring: Etenpropen med frostskyddstillsatser Skyddshätta: Återvunnen plast TEKNISKA DATA Statiskt tryck: PN10 Max differentialtryck 0,6 bar Max. temperatur: 110 C M30x1,5 ventil 14 (15) Position Kvs 0,05 0,1 0,17 0,25 0,35 0,47 0,66 0,82 1,05 1,2

15 Produktkod Rumsregulator STRA Extern temperaturgivare Typ (b) 1 = Rumstemperaturgivare 2= Utomhustemperaturgivare 3 = Fastklämbar givare 4 = Kanalgivare med hölje 5 = Kanalgivare med kabel 1,5 m 6 = Kanalgivare med kabel 3m STRZ-05-b Närvarogivare Typ (b) 1 = Väggmonterad 2 = Takmonterad STRZ-09-b Ventilställdon (cc) 00=Utan 01 =24 V NC-kabel 1 m 11 =24 V NO-kabel 1 m 21 =230 V NC-kabel 1 m 21 =230 V NO-kabel 1 m CO2-givare Typ (b) 1 = Aktiv givare 0 10 V Utförande (c) 1 = för väggmontering 2 = för kanalmontering STRZ-18-b-c Kondens Typ (b) 1 = Avkänning STRZ-16-b Transformator Typ (b) 1 = Väggmonterad (IP44) STRZ-24-b Fönsterkontakt Typ (b) 1 = Utvändig (vit) STRZ-38-b Relä 24 VDC och uttag Typ (b) 1 = Relä 2 = Uttag STRZ-73-b Ställdon och ventiler STRZ-70-bb-cc-0-1 Adapter för Siemensställdon Typ av adapter (cc) 53= Danfoss RA-N (RA2000) 0= Särskild 54 = Danfoss RAVL 55 = Danfoss RAV 60 = TA-RVT 61 = Markaryd Broen Ventil (bb) 00=Utan 31=DN-15 (Kvs 0,50 1,2) insticksventil insticksventil Ventilställdon (cc) 00=Utan 01 =24 V NC 11 =24 V NO 21 =230 V NC 21 =230 V NO Flexibel slang Längd (bbb) 030 = 300 mm 060 = 600 mm 090 = 900 mm Anslutningstyp 1 (ccc) 010 = Röröppning Ø = John Guest instickskoppling Anslutningstyp 2 (ddd) 019 = John Guest instickskoppling STRZ-71-1-cc STRZ-70-bb-cc-0-2 IQAZ-19-bbb-ccc-ddd M 30x1,5 R Rp Siemens Ventil (bb) 00=Utan 01=DN-15 (Kvs 0,25 1,9) ventilingång med hona 1/2" 02=DN-20 (Kvs 0,25 2,6) ventilingång med hona 3/4" 03=DN-25 (Kvs 0,25 2,6) ventilingång med hona 1" 21=DN-15 (Kvs 0,25 1,9) ingång för insticksventil B A 11=DN-15 (Kvs 0,25 1,9) ventilingång med kompressionsring 15 (15)
