CET Designer 9.5 Release Notes

Transkript

1 CET Designer 9.5 Release Notes Viktig information Från och med denna release finns CET Designer endast i en 64-bitarsversion. På datorer med defekta grafikdrivrutiner, eller med grafikkort som inte möter våra systemrekommendationer, kommer CET Designer automatiskt att slå över till ett mjukvaruläge som en reservutväg för att fortfarande kunna ladda ritningar. Manualen finns nu endast tillgänglig online; tryck på F1-tangenten för att komma direkt till vår supportsida med alla hjälpartiklar på engelska. Det finns dock en svensk manual i PDFformat som går att ladda ner och använda offline. En länk till den återfinns på Downloadssidan på ditt MyConfigura-konto. På grund av förändringar som genomförts av Trimble, ägarna av 3D Warehouse, beter sig nu 3D Warehouse-knappen på SketchUp-fliken lite annorlunda: o o På datorer med en Windows-version äldre än Windows 10 (build 1803) öppnas 3D Warehouse i den webbläsare som är inställd som standard i Windows. På datorer med Windows 10 (build 1803) eller nyare öppnas 3D Warehouse i ett separat fönster, precis som tidigare. 1

2 Patch 1 (22 januari 2019) Nyheter Kontrollpanelen I Kontrollpanelen går det nu att se alla grafikkort som CET Designer hittar i datorn, samt vilket som för närvarande är aktivt: Virtual Viewer Vi har lagt till stöd för 3Dconnexion Space-kontroller, vilket ger direkt styrning över kameran. Buggfixar Fixat problem med PDF-rapporter som kunde generera mycket stora filer i samband med att vyportaler med CAD-filer användes. Fixat problem med Mått som kunde göra att de felaktigt avrundade ned till fyra decimaler trots att precisionsnivån var satt högre än fem. Fixat problem med Mått som kunde göra att det uppvisade olika beteenden beroende på varifrån det startades. Fixat problem med Mått som gjorde att angivna imperial-mått lästes in fel, vilket resulterade i att fel mått användes. Fixat prestandaproblem som gjorde det långsamt att scrolla genom komponentflikar. 2

3 Fixat problem med Fotolabbet då det inte kunde visa renderade bilder om alternativet Visa endast konturlinjer för 2D var valt i Kontrollpanelen. Fixat problem med Kategorisering/Innehållsfilter som gjorde att långa namn trunkerades även om man justerade storleken på dialogrutan. Fixat problem med placeringen av tooltip med beskrivning över snabbtangenter som kunde blockera menyerna i de gröna egenskapsrutorna. Fixat problem med tangentbordsinmatning som gjorde att mellanslagstangenten inte växlade mellan val i egenskapsrutan för vissa symboler. Fixat problem med att F1-tangenten inte öppnade rätt onlinehjälp när språket var inställt på svenska. Fixat problem med sektionen Golvöversikt på Arkitektur-fliken som inte synkade korrekt med Vyläge-knapparna längst ner i programfönstret. Fixat problem med Artikelmärkning som gjorde att verktyget Märk enstaka inte fungerade som det skulle för vissa symboler. Fixat problem med Egna vylägen som gjorde att CET Designer inte gick att öppna efter att uppdateringar hade installerats. Fixat problem med verktyget Mät och skala som gjorde att det inte gick att använda när språket var inställt på holländska. Fixat problem med Plants & Flowers som gjorde att växterna inte följde höjden på krukorna. Fixat problem med SketchUp som orsakade nedladdningsproblem i SketchUp Warehouse för bildskärmar där skalningen var satt till mer än 100% i Windows-inställningarna. Fixat problem med Building Mechanicals Extension som gjorde att 2D:n, 3D:n och längd inte uppdaterades korrekt för HVAC-objekt. Fixat problem med Structural Extension som kunde visa ett missledande meddelande vid laddning av ritningar som inte innehöll något objekt från denna Extension. Förbättrat prestandan för hur Renderingsservern hanterar data, vilket bidrar till att minska nätverkstrafik. Fixat problem som kunde orsaka en krasch i samband med att CET Designer inte kunde uppdateras eller en starta, om programmet var fäst i aktivitetsfältet. 3

4 Patch 0 (3 december 2018) Buggfixar Fixat problem med Ångra-kommandot som inte fungerade för vissa Katalogobjekt. Fixat problem med det linjära Replikera-verktyget som gjorde att det inte gick att låsa riktningen med piltangenterna på tangentbordet. Fixat problem med Filter-dialogen som gjorde att den kunde vara tom om endast 3D-vyn visades i programfönstret. Fixat problem med som gjorde att egenskapsrutor som var dockade längst upp till vänster kunde avdockas om vyn förflyttades alltför snabbt. Fixat problem med att Tab-tangenten inte fungerade för att flytta mellan fält i egenskapsrutor. Fixat problem med att en pytteliten och tom egenskapsruta kunde visas vid placering av HVAC-komponenter. Fixat problem med placering av HVAC-kopplingar som kunde göra att textetiketter växte och blev större. Fixat problem med Vyportaler som kunde orsaka en prestandanedgång då en eller flera DWG-ritningar syntes i en låst Vyportal. Fixat problem med egna Vylägen skapade för utskrift av planvyer, som gjorde att vyläget försvann från ritningen om det togs bort från utskriftsdialogen efter att ritningen stängts. Fixat problem som kunde orsaka en krasch då ett verktyg för borttagning av elektriska komponenter användes på golv, istället för på elektriska komponenter. 4

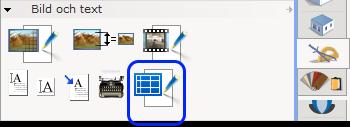

5 Huvudrelease, 19 november 2018 Nyheter och förändringar UI-förändringar rörande komponentflikar och inmatningsrutor Det går nu att slå ihop flera relaterade komponentflikar till en, vilket kan vara användbart och platsbesparande om man har många aktiva flikar. Detta görs genom att dubbelklicka på en komponentflik, alternativt klicka på hakparentesen inuti inforutan: Vid sammanslagningen av flikar kommer den valda fliken att synas överst, samt en liten symbol som visar att det är en sammanslagen grupp. Klickar man på gruppfliken väljs den översta fliken. Gruppen kan expanderas på samma sätt som den slogs ihop. 5

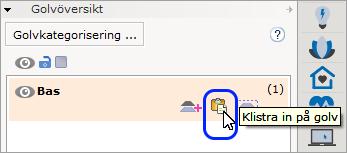

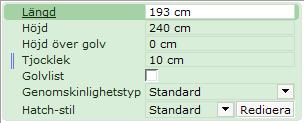

6 De gröna och blåa inmatningsrutorna som visades då man ritar in ett objekt, eller markerar ett objekt på ritytan, har slagits ihop till en grön egenskapsruta: Den nya egenskapsrutan har fått en uppdaterad stil med rundade hörn och är halvgenomskinlig. Som default visas rutan i det övre vänstra hörnet av 2D- och 3D-vyn, men det går att flytta den genom att klicka och dra den till önskad position. Rutan snappar mot vykanterna, men den kan placeras var som helst i vyn. Ett kort klick på ǁ-symbolen döljer rutan, medan ett långt klick på ǁ-symbolen tillåter att den dras och flyttas. Innehållet i egenskapsrutorna är kontextberoende och styrs därmed av vad man gör i CET Designer för ögonblicket, eller vilket objekt som är markerat. Ny funktion: Import av kalkylblad Det går nu att importera kakylblad i CET Designer. Detta görs med hjälp av komponenten Kalkylblad importerat från fil som finns på Verktygs-fliken: För att importen ska fungera måste Microsoft Excel finnas installerat på datorn. Notera att importerade kalkylblad mest påminner om importerade, statiska bilder och att de därför inte har någon koppling eller interaktion med Kalkylen i CET Designer. 6

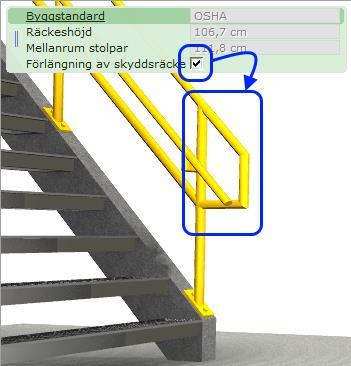

7 Stairs Extension Komponentfliken som tidigare hette endast Stairs har bytt namn till Commercial Stairs för att göra det enklare att särskilja dem från Industrial Stairs, och därmed minska risken för hopblandning. Uppdaterad standardbredd för industriella trappor som följer IBC och OSHA byggstandarder. Lagt till tooltips som visar tillåtet intervall för olika byggstandarder vid ändring av Sättsteg höjd och Sättsteg djup. För industriella trappor som följer en byggnadsstandard ritas nu räcken dit automatiskt. Anpassade trappor ritas fortfarande utan räcken. Ett nytt val har lagts till i egenskapsrutan för trappor som följer IBC eller OSHA byggnadsstandarder. Kryssrutan används för att kontrollera om trapporna ska ha förlängning av skyddsräcke eller ej: AutoCAD och DWG Stöd tillagt för DWG-filer av formatet AutoCAD Förbättrad kontroll över synlighet då DWG-lager nu visas i Filtrera-dialogen. Flera importerade DWG-filer med samma namn betraktas som en grupp av filtret. DWG-importen bör nu vara bättre på att hitta XREF-filer även om de inte ligger i samma mapp som DWG-ritningen i fråga. Detta bör resultera i färre meddelanden om att XREF-filer saknas och inte kan lokaliseras. DWG-importen väljer nu automatiskt den måttenhet som används i filen som importeras, medan den tidigare alltid föreslog tum. Detta gäller även XREF-filer där CET Designer automatiskt kommer att läsa av och välja måttenheten som används i varje DWG-fil. OBS: om CET Designer inte kan läsa av mått i en DWG-fil kommer tum att användas. Ett nytt val, Koppla loss och konvertera CAD, har lagts till i högerklicksmenyn för importerade DWG-objekt. Detta kommer att ta bort länken mellan det importerade objektet och dess ursprungsfil och istället bädda in det i CET Designer i ett mer effektivt format. 7

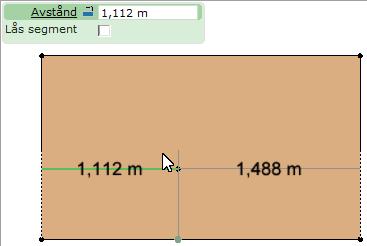

8 Catalogue Browser Alla Kataloginställningar har flyttats till CET Designers Kontrollpanel. Katalogutforskaren döljs nu automatiskt när man placerar ut objekt, och visas igen när man är färdig. Detta för att fönstret inte ska vara i vägen och skymma sikten. Katalogutforskaren minns nu ändringar som gjorts i den gällande utseende och inställningar. Det går nu att lägga till bokmärken på produktserier i Katalogutforskaren för att enklare kunna hitta dem igen. Bokmärkta produkter samlas i mappen Bokmärken. Artikelmärkning Verktyget Märk enstaka stödjer nu samma klicka & dra-funktionalitet som den vanliga markeringsrektangeln, dvs. man får olika resultat om man drar Uppifrån->Nedåt respektive Nedifrån->Uppåt. Förbättrad användbarhet för verktyget Märk enstaka då det inte längre är nödvändigt att klicka precis i mitten av objektet man vill märka. Verktygs-fliken När man sätter in punkter på en figur ritad med verktygen för Beräkna area eller Fria former kommer CET Designer nu visa måtten vid insättning för en mer exakt placering. Borttagningsverktygen specifika för Kedjemått, Beräkna area och Fria former har tagits bort. De blev överflödiga i och med uppdateringen av det generella borttagningsverktyget (det röda krysset i verktygsraden), som nu kan göra samma jobb som de tre separata verktygen gjorde tidigare. Verktyget Mått (3D) har slagits ihop med de vanliga Mått-verktygen då CET Designer numera automatiskt känner av om man mäter i 2D- eller 3D-vyn och utifrån det väljer därefter rätt verktyg. Det är nu möjligt att snappa Linjer eller Mått till delar av importerade bilder, särskilt om de härstammar från en PDF-fil av bra kvalitet innehållande vektorgrafik. Om möjligt kommer påträffade linjer att orangemarkeras för att göra det tydligt vilken linje som snappas mot. 8

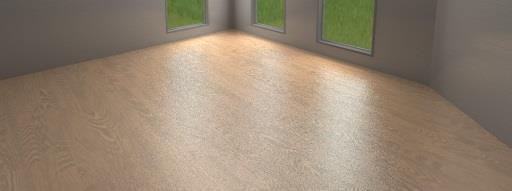

9 Fotolabb & Movie Studio Funktionaliteten i Fotolabbet har utökats med en ny fotoinställning, Brusreducering, som minskar bruset som kan synas på en del material i viss belysning. Som exempel på hur brusreduceringen verkar, ta en titt på golvet i dessa båda renderingar: Utan brusreducering Med brusreducering Några ljusförinställningar i Movie Studio har bytt namn: Normal heter nu Enkel och Realtid heter nu Förhandsgranska. Förhoppningsvis är de nu enklare att förstå. Ljusförinställningen Kontorsbelysning har plockats bort från Movie Studio då det inte gav tillräckligt bra resultat samt förlängde renderingstiden avsevärt. Ljusförinställningen Produktbelysning i Movie Studio är inte längre fristående, utan har flyttats in i valet Naturligt ljus. De flesta ljusförinställningarna erbjuder nu större möjligheter till kontroll och justering och de känns igen från Fotolabbet. 9

10 Diverse Stöd tillagt för 3Dconnexion SpaceMouse. Om det finns en sådan mus installerad när CET Designer startar kommer programmet att hitta och använda den. Upprepa-verktygen Upp (Höjd) och Ner (Höjd) har bytt namn till Stapla upp och Stapla ner för att göra det lättare att särskilja dem från verktygen Upp (90 ) och Ner (270 ). Replikera-verktygen för linje och rektangel ger nu samma visuella återkoppling som rörelsehjälpmedlet. Verktyget för att replikera ett objekt längs en linje har nu även stöd för en mer avancerad typ av replikering, som aktiveras i egenskapsrutan ( Lås komponent ). Den rosa-lila fokuspunkten är nu inaktiv som default. Den kan fortfarande aktiveras från Kontrollpanelen -> Vyer. I dialogrutan Skriv ut rapport har sektionen som rör Planritning uppdaterats för att inhysa ny funktionalitet kring Vylägen och Filter. Optimering av flertalet modeller i våra gratis Tillbehörs-Extensions bör leda till viss prestandaförbättring i ritningar som innehåller många objekt av den här typen. Datahanteringen för Render Server-programmet har effektiviserats, vilket kommer att reducera mängden genererad nätverkstrafik. Med hjälp av ett nytt verktyg på Arkitektur-fliken går det nu att klistra in kopierade objekt direkt mellan våningar. Verktyget försöker klistra in objektet rakt upp eller ner på vald våning genom att använda samma X/Y-position som objektets ursprung. Kontrollpanelen visar nu versionsnumret för installerade grafikdrivrutiner. Egenskapsrutan för importerade bilder har fått ett reglage för att justera Ljusstyrka. Det kan vara till nytta i fall då det är svårt att se skillnad på en väldigt ljus/mörk bakgrund och objekten som ritas in ovanpå bilden. Exporten till.obj-formatet grupperar nu meshar korrekt för det objekt som exporteras. 10

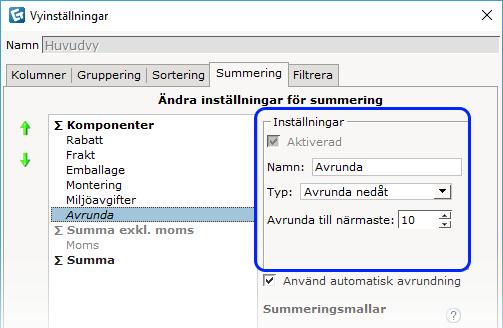

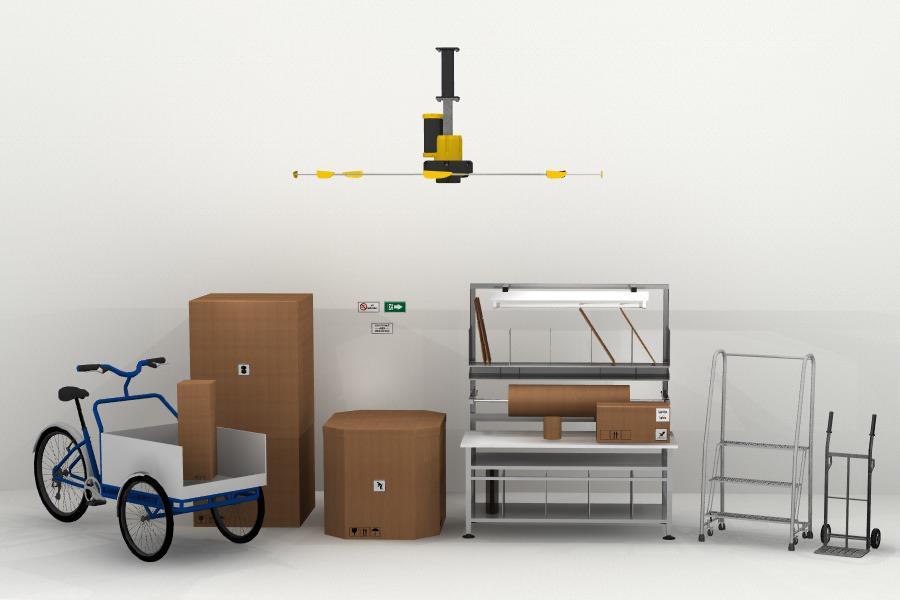

11 I Kalkyldialogen (Vyinställningar ->Summering) erbjuds större möjligheter att kontrollera hur avrundning ska ske: Vi har utökat Industrial Equipment med många nya modeller, såsom Fordon, Lådor, Stegar och Skyltar. Notera att skyltarna inte snappar automatiskt mot väggar eller andra objekt utan måste positioneras manuellt. 11
