1 CET Designer 9.5 Release Notes 19 november 2018 Viktig information Från och med denna release finns CET Designer endast i en 64-bitarsversion. På datorer med defekta grafikdrivrutiner, eller med grafikkort som inte möter våra systemrekommendationer, kommer CET Designer automatiskt att slå över till ett mjukvaruläge som en reservutväg för att fortfarande kunna ladda ritningar. Manualen finns nu endast tillgänglig online; tryck på F1-tangenten för att komma direkt till vår supportsida med alla hjälpartiklar på engelska. Det finns dock en svensk manual i PDFformat som går att ladda ner och använda offline. En länk till den återfinns på Downloadssidan på ditt MyConfigura-konto. På grund av förändringar som genomförts av Trimble, ägarna av 3D Warehouse, beter sig nu 3D Warehouse-knappen på SketchUp-fliken lite annorlunda: o o På datorer med en Windows-version äldre än Windows 10 (build 1803) öppnas 3D Warehouse i den webbläsare som är inställd som standard i Windows. På datorer med Windows 10 (build 1803) eller nyare öppnas 3D Warehouse i ett separat fönster, precis som tidigare. Nyheter och förändringar UI-förändringar rörande komponentflikar och inmatningsrutor Det går nu att slå ihop flera relaterade komponentflikar till en, vilket kan vara användbart och platsbesparande om man har många aktiva flikar. Detta görs genom att dubbelklicka på en komponentflik, alternativt klicka på hakparentesen inuti inforutan: Vid sammanslagningen av flikar kommer den valda fliken att synas överst, samt en liten symbol som visar att det är en sammanslagen grupp. Klickar man på gruppfliken väljs den översta fliken. Gruppen kan expanderas på samma sätt som den slogs ihop. 1

2 De gröna och blåa inmatningsrutorna som visades då man ritar in ett objekt, eller markerar ett objekt på ritytan, har slagits ihop till en grön egenskapsruta: Den nya egenskapsrutan har fått en uppdaterad stil med rundade hörn och är halvgenomskinlig. Som default visas rutan i det övre vänstra hörnet av 2D- och 3D-vyn, men det går att flytta den genom att klicka och dra den till önskad position. Rutan snappar mot vykanterna, men den kan placeras var som helst i vyn. Ett kort klick på ǁ-symbolen döljer rutan, medan ett långt klick på ǁ-symbolen tillåter att den dras och flyttas. Innehållet i egenskapsrutorna är kontextberoende och styrs därmed av vad man gör i CET Designer för ögonblicket, eller vilket objekt som är markerat. Ny funktion: Import av kalkylblad Det går nu att importera kakylblad i CET Designer. Detta görs med hjälp av komponenten Kalkylblad importerat från fil som finns på Verktygs-fliken: För att importen ska fungera måste Microsoft Excel finnas installerat på datorn. Notera att importerade kalkylblad mest påminner om importerade, statiska bilder och att de därför inte har någon koppling eller interaktion med Kalkylen i CET Designer. 2

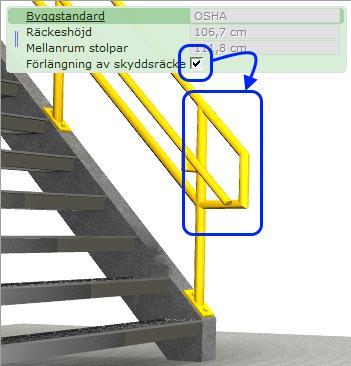

3 Stairs Extension Komponentfliken som tidigare hette endast Stairs har bytt namn till Commercial Stairs för att göra det enklare att särskilja dem från Industrial Stairs, och därmed minska risken för ihopblandning. Uppdaterad standardbredd för industriella trappor som följer IBC och OSHA byggstandarder. Lagt till tooltips som visar tillåtet intervall för olika byggstandarder vid ändring av Sättsteg höjd och Sättsteg djup. För industriella trappor som följer en byggnadsstandard ritas nu räcken dit automatiskt. Anpassade trappor ritas fortfarande utan räcken. Ett nytt val har lagts till i egenskapsrutan för trappor som följer IBC eller OSHA byggnadsstandarder. Kryssrutan används för att kontrollera om trapporna ska ha förlängning av skyddsräcke eller ej: AutoCAD och DWG Stöd tillagt för DWG-filer av formatet AutoCAD Förbättrad kontroll över synlighet då DWG-lager nu visas i Filtrera-dialogen. Flera importerade DWG-filer med samma namn betraktas som en grupp av filtret. DWG-importen bör nu vara bättre på att hitta XREF-filer även om de inte ligger i samma mapp som DWG-ritningen i fråga. Detta bör resultera i färre meddelanden om att XREF-filer saknas och inte kan lokaliseras. DWG-importen väljer nu automatiskt den måttenhet som används i filen som importeras, medan den tidigare alltid föreslog tum. Detta gäller även XREF-filer där CET Designer automatiskt kommer att läsa av och välja måttenheten som används i varje DWG-fil. OBS: om CET Designer inte kan läsa av mått i en DWG-fil kommer tum att användas. Ett nytt val, Koppla loss och konvertera CAD, har lagts till i högerklicksmenyn för importerade DWG-objekt. Detta kommer att ta bort länken mellan det importerade objektet och dess ursprungsfil och istället bädda in det i CET Designer i ett mer effektivt format. 3

4 Catalogue Browser Alla Kataloginställningar har flyttats till CET Designers Kontrollpanel. Katalogutforskaren döljs nu automatiskt när man placerar ut objekt, och visas igen när man är färdig. Detta för att fönstret inte ska vara ivägen och skymma sikten. Katalogutforskaren minns nu ändringar som gjorts i den gällande utseende och inställningar. Det går nu att lägga till bokmärken på produktserier i Katalogutforskaren för att enklare kunna hitta dem igen. Bokmärkta produkter samlas i mappen Bokmärken. Artikelmärkning Verktyget Märk enstaka stödjer nu samma klicka & dra-funktionalitet som den vanliga markeringsrektangeln, dvs. man får olika resultat om man drar Uppifrån->Nedåt respektive Nedifrån->Uppåt. Förbättrad användbarhet för verktyget Märk enstaka då det inte längre är nödvändigt att klicka precis i mitten av objektet man vill märka. Verktygs-fliken När man sätter in punkter på en figur ritad med verktygen för Beräkna area eller Fria former kommer CET Designer nu visa måtten vid insättning för en mer exakt placering. Borttagningsverktygen specifika för Kedjemått, Beräkna area och Fria former har tagits bort. De blev överflödiga i och med uppdateringen av det generella borttagningsverktyget (det röda krysset i verktygsraden), som nu kan göra samma jobb som de tre separata verktygen gjorde tidigare. Verktyget Mått (3D) har slagits ihop med de vanliga Mått-verktygen då CET Designer numera automatiskt känner av om man mäter i 2D- eller 3D-vyn och utifrån det väljer därefter rätt verktyg. Det är nu möjligt att snappa Linjer eller Mått till delar av importerade bilder, särskilt om de härstammar från en PDF-fil av bra kvalitet innehållande vektorgrafik. Om möjligt kommer påträffade linjer att orangemarkeras för att göra det tydligt vilken linje som snappas mot. 4

5 Fotolabb & Movie Studio Funktionaliteten i Fotolabbet har utökats med en ny fotoinställning, Brusreducering, som minskar bruset som kan synas på en del material i viss belysning. Som exempel på hur brusreduceringen verkar, ta en titt på golvet i dessa båda renderingar: Utan brusreducering Med brusreducering Några ljusförinställningar i Movie Studio har bytt namn: Normal heter nu Enkel och Realtid heter nu Förhandsgranska. Förhoppningsvis är de nu enklare att förstå. Ljusförinställningen Kontorsbelysning har plockats bort från Movie Studio då det inte gav tillräckligt bra resultat samt förlängde renderingstiden avsevärt. Ljusförinställningen Produktbelysning i Movie Studio är inte längre fristående, utan har flyttats in i valet Naturligt ljus. De flesta ljusförinställningarna erbjuder nu större möjligheter till kontroll och justering och de känns igen från Fotolabbet. 5

6 Diverse Stöd tillagt för 3Dconnexion SpaceMouse. Om det finns en sådan mus installerad när CET Designer startar kommer programmet att hitta och använda den. Upprepa-verktygen Upp (Höjd) och Ner (Höjd) har bytt namn till Stapla upp och Stapla ner för att göra det lättare att särskilja dem från verktygen Upp (90 ) och Ner (270 ). Replikera-verktygen för linje och rektangel ger nu samma visuella återkoppling som rörelsehjälpmedlet. Verktyget för att replikera ett objekt längs en linje har nu även stöd för en mer avancerad typ av replikering, som aktiveras i egenskapsrutan ( Lås komponent ). Den rosa-lila fokuspunkten är nu inaktiv som default. Den kan fortfarande aktiveras från Kontrollpanelen -> Vyer. I dialogrutan Skriv ut rapport har sektionen som rör Planritning uppdaterats för att inhysa ny funktionalitet kring Vylägen och Filter. Optimering av flertalet modeller i våra gratis Tillbehörs-Extensions bör leda till viss prestandaförbättring i ritningar som innehåller många objekt av den här typen. Datahanteringen för Render Server-programmet har effektiviserats, vilket kommer att reducera mängden genererad nätverkstrafik. Med hjälp av ett nytt verktyg på Arkitektur-fliken går det nu att klistra in kopierade objekt direkt mellan våningar. Verktyget försöker klistra in objektet rakt upp eller ner på vald våning genom att använda samma X/Y-position som objektets ursprung. Kontrollpanelen visar nu versionsnumret för installerade grafikdrivrutiner. Egenskapsrutan för importerade bilder har fått ett reglage för att justera Ljusstyrka. Det kan vara till nytta i fall då det är svårt att se skillnad på en väldigt ljus/mörk bakgrund och objekten som ritas in ovanpå bilden. Exporten till.obj-formatet grupperar nu meshar korrekt för det objekt som exporteras. 6

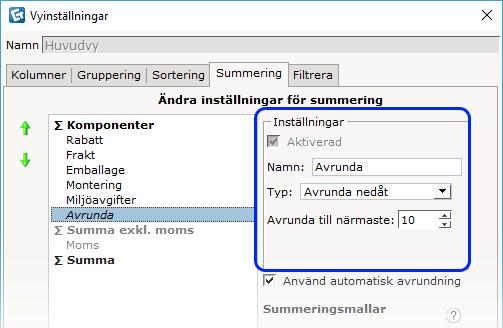

7 I Kalkyldialogen (Vyinställningar ->Summering) erbjuds större möjligheter att kontrollera hur avrundning ska ske: Vi har utökat Industrial Equipment med många nya modeller, såsom Fordon, Lådor, Stegar och Skyltar. Notera att skyltarna inte snappar automatiskt mot väggar eller andra objekt utan måste positioneras manuellt. 7

8 Solved Issues Fixed problem that caused keyboard shortcuts for dropdowns in the Photo Lab to not show. Fixed problem that could cause Windows to turn solid when adjusting the height or width of the walls they are were attached to. Fixed problem that would cause the Calculation Bill of Material to always round down, based on rounding settings, when rounding was enabled. The Filter list in the Calculation settings is now sorted alphabetically. Fixed problem with Custom shape tags, that could cause objects within the shape to appear elevated if the tag was elevated before adding objects within the shape. Fixed problem with Custom shape tags that could cause objects placed within the tag to be removed if the tag shape was removed. Fixed problem with Categories for objects copied between different drawings, that would cause custom assigned Categories to not transfer to the new drawing. Fixed problem with Architectural ceilings that would cause them to not update correctly in the 2D view. Fixed problem with the Material Lab, that would cause it to not recognize files that ended with a capital letter file extension. Fixed problem with the Visibility dialog for View Ports, that could cause unwanted view modes to be created. Fixed problem with the Mass insert tool for the Structural Extension that could cause it to ignore settings. Fixed problem with Revision history saved to.cmppr files, that could cause loaded papers to not correctly follow history in the drawing. Fixed problem that could cause Reconfig tags to not appear in the Part Tagging dialog. Fixed problem with Reload all for Reconfiguration that could cause it to not correctly reload all data. Fixed problem that caused the keyboard shortcut entry for the Movie Studio to not show in the Keyboard Shortcuts dialog. Fixed problem with Omni lights, that could make it impossible to turn shadows on for newly placed lights. Improved search speed and accuracy for the Catalogue Browser. Fixed problem that could make the Catalogue Explorer dialog slow to open. Fixed problem with Catalogue Browser spacing between columns in the Finish Legend. 8
