Nyheter och ändringar i CET Designer 7.0 Maj 2016

Transkript

1 Nyheter och ändringar i CET Designer 7.0 Maj 2016 Nyheter Dra nytta av distribuerad rendering med Render Accelerator Extension Med vår nya Extension, Render Accelerator, kan du distribuera renderingsprocessen på en eller flera datorer som var och en är en del i ett lokalt nätverk. Detta kan bidra till att reducera tiden det tar att rendera bilder i CET Designer. Du laddar ner denna Extension från vårt Markeplace. 3D-text på vägg Det går nu att placera tredimensionell text på väggar. Du hittar komponenten 3D Text bland tillbehören på komponentfliken Väggar. Observera att detta endast är tillgängligt med den avancerade grafikmotorn. Lättare att autojustera bilder i Fotolabbet Fotolabbet i enkelt läge erbjuder nu tre nya knappar för att enkelt justera ljusstyrkan i renderade bilder. 1

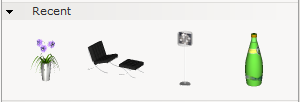

2 SketchUp tillbaka som en inbyggd dialog Dialogen 3D Warehouse är tillbaka som en inbyggd dialog i CET Designer. Detta gör att du inte längre behöver ladda ner nya modeller i en separat webbläsare. I 3D Warehouse kan du nu ladda ner flera modeller samtidigt, och i dialogen visas numera en förloppsindikator. Du kan ställa in CET Designer att automatiskt spara de nedladdade modellerna till önskad plats: För snabbare åtkomst listar SketchUp Extension nu de fyra senast laddade modellerna. Ny Extension: Generic Kitchen Detta är en ny gratis-extension som du kan använda för att rita upp enkla kök, pentryn eller pausutrymmen. Ny Extension: Stairs Med hjälp av våra olika trappkomponenter kan du rita raka och svängda trappor med eller utan räcken samt bygga ihop längre trappor med hjälp av avsatser. 2

3 Många nya växter och krukor Vi har gjort om och utökat vår Extension Krukväxter för att kunna erbjuda ännu större variation. Dessutom kan du nu själv, i många fall, bestämma vilken växt som ska vara i vilken kruka. Skapa egna tak med integrerad belysning I vår Lights-Extension finns det nu en uppsättning verktyg för att skapa egna tak med integrerad belysning: Verktyget Ta bort ljuskälla har nu stöd för att kunna klicka och dra upp en rektangel för att ta bort alla ljuskällor som vidrörs av eller befinner sig innanför linjerna. Verktyget Återställ ljus återställer inte längre alla ljuskällor i ett nät. Istället kan du nu klicka på ett nät för att återställa det, eller välja Allt i den blå inmatningsrutan för att återställa samtliga nät, oavsett vilket du klickar på. Tak med integrerad belysning är nu solida som default. Förbättringar och uppdateringar i PDF-importen Importerade PDF-filer kan nu låsas för att förhindra att de flyttas av misstag, precis som importerade CAD-ritningar. Dialogrutan för PDF-import förblir nu öppen när man har importerat en sida eller bild, för att göra det enklare att importera flera sidor/bilder åt gången. Fönstret har även fått en knapp för att enkelt ladda in en annan PDF-fil utan att behöva öppna dialogrutan på nytt. Om det inte finns några bilder att importera visas nu ett mer informativt meddelande om detta. Dialogrutan för PDF-import hanterar nu transparenta bilder bättre. Bilder som importerats till 3D-vyn från en PDF-fil stödjer nu transparens. Komponenten Placera bild på vägg stödjer nu användningen av bilder från PDF-filer. Det går nu att importera objekt från PDF-importen till ritytan med drag n drop. Genom att bara dra och släppa en PDF-fil på CET Designer öppnas nu dialogrutan för PDFimport. Det går nu att navigera med piltangenter i PDF-importen. 3

4 Nå nya nivåer med våra nya golvverktyg CET Designer erbjuder nu möjligheten att arbeta med egna golv och flera våningar i full 3D. Det är den nya komponentfliken Arkitektur som innehåller verktyg för att skapa och redigera golv: Dialogrutan Golv, som du når genom att klicka på knappen Golvdialog, innehåller en mängd inställningar och verktyg för att arbeta med golv/våningar. Du kan använda artikelmärkning även på golv. Objekten på golvet får automatiskt samma tagg som golvet de befinner sig på. Golv kan döljas vid behov, antingen inifrån dialogrutan, eller via vylägena längst ner i 3D-vyn. För att stödja denna nya funktionalitet, och även kommande ändringar, har vyläget Vägg döpts om till Arkitektur. Detta har också bidragit till att Fotolabbet nu har nya kontroller för att hantera ritningar med flera golv eller våningar. I det avancerade läget hittar du dessa i området Fotoinställningar till vänster. Golv som är ikryssade kommer att synas när du renderar en bild. Denna nyhet påverkar även synlighetsinställningarna i Pappersvyn, där Golv nu har en egen flik för att det ska gå att hantera multipla golv. Notera: det är inte alla Extensions som fullt ut stödjer denna funktionalitet. Vänligen kontakta din tillverkare för mer information. 4

5 Övrigt Öppna/Spara- dialogerna har nu en genväg till Min dator. Verktyget Beräkna area stödjer nu hatchmönster som fyllning. Även väggar stödjer hatchmönster som fyllning i 2D-vyn, och i dialogrutan Stilar finns det en ny inställning för just väggar på fliken Hatch. Det går nu att minimera/maximera fönstren för Kalkylen, Fotolabbet och Reconfiguration Tool. De svarar även när du använder kortkommandot ALT + TAB för att växla mellan fönster. Genom att dra och släppa en bild (av ett filformat som stöds) på 3D-vyn blir den automatiskt till en bild på vägg. 5

6 Ändringar Verktyg för redigering i Movie Studio har förändrats och förbättrats Flera av verktygen för redigering har nytt beteende då de inte längre ändrar kamerabanan permanent, utan över en angiven sektion av kamerabanan innan den därefter återgår till ursprungsläget. Nu går det också att kontrollera hur fort eller sakta övergången till det nya värdet ska vara i början och slutet av den angivna sektionen. För att bli ännu tydligare har vissa verktyg fått nya ikoner. Spotlights i 2D Spotlights kommer nu, som default, inte att synas i 2D-utskrifter. Artikelmärkning För att hantera alla nya möjligheter som multipla golv för med sig kommer alla defaulttaggar för artikelmärkning numera att heta Room 1 istället för Floor 1 osv. Detta gäller enbart för nya ritningar; ändringen slår inte igenom för befintliga ritningar. Det går nu att markera en märkningsrektangel genom att klicka på dess text. Detta har vi infört för att göra det enklare att markera en märkningsrektangel utan kantlinjer. Fotolabbet Fotolabbet kommer nu alltid att rendera i en separat process, för att säkerställa stabilitet och för att bana väg för ny funktionalitet, som exempelvis Render Accelerator Extension. 6

7 Text I den gröna inmatningsrutan för textkomponenter öppnas nu textredigeraren via en riktig knapp, istället för via en kryssruta. Väggar, golv och tak I dialogrutorna för vägginställningar, takinställningar och golvinställningar har vi ersatt genvägen till den gamla Material-dialogen till att istället leda till Materialutforskaren. Komponenten Placera bild på vägg kan nu användas helt oberoende av vägg. 7

8 Solved Issues Miscellaneous Reduced frequency of Component tabs jumping up and down when selected or scrolling. The main list should now only move the focus if you select tabs near the top or bottom. Fixed a problem that would allow the Remover tool to target items that were not currently visible. Added support for showing a selection outline/box for invisible objects that are selected. It was previously possible to select (and modify) invisible objects without knowing that it was happening. Fixed problem with Outline Overlay rendering in the Photo Lab, that could cause it to render the contour for the wrong image. Resulting in contours from one photo, and final render from another photo. Walls Fixed problem with the Window/Door properties dialog that would cause all changed values to reset themselves back to default when a dropdown was changed. Other Improved detection of newer graphics cards. Fixed an issue with NVIDIA graphics not getting detected on Optimus laptops on Windows 8 & 10. Added workaround for issues with Intel HD graphics drivers that could cause specific OpenGL crashes. Please note that Intel HD is not a dedicated graphics card, and as such does not meet minimum system recommendations for CET Designer. Improved support for working with proxies, this should reduce the number of cases where the proxy would deny needed traffic. Added back slider for Title size for some architectural symbols. Improved handling of wall image component during save and load. Fixed problem with saving of Hatch Styles, that could cause the Style to only be saved with the drawing, and not as a reusable Style. Fixed problem with saving of default materials for floors that could cause floors to instead turn red. Fixed problem with copy/paste of blocks not always correctly updating materials in the 2D view. Fixed problem with the Material Explorer that could in some cases cause the program to stop responding. Fixed problem with Component Blocks that could in some cases cause panels to become duplicated. Fixed problem with creating new calculation views from selected components. This could, in combination with views created by Extensions, sometimes cause the new views to appear empty. 8

9 Fixed problem with tagging rectangles, that can cause a color filled rectangle to hide its own tag text when selected. Fixed problem with transparent images placed on walls, that could cause them to become overly bright when the scene was rendered. Fixed problem with printing paper views with multiple alternatives that could lead to a message stating that the document contains no pages. Fixed problem with key bindings that could cause them to get lost when updating CET Designer. Fixed issue with copy/pasting of contents from within a block, that could lead to a background crash when attempting to save the drawing. Fixed problem with copying of objects between drawings, that could result in the objects not appearing in the calculation dialog. Fixed several problems with quick properties for the Movie Studio Extension, that could result in incorrect tooltips or allowing negative values to be entered. Fixed problem with alternatives that could lead to the dreaded pink drawing. Fixed problem with Chinese language settings that could cause problems with sliders in quick properties. Fixed problem with the Reconfiguration Tool that would cause it to not save filters applied to its article views. Fixed problem with the Reconfiguration Tool that could cause CET Designer to show drawings loaded into depots as also loaded into CET Designer as multiple drawings. Fixed problem with changing default materials for Walls/Floors/Ceilings that could cause the material to not remain as default between sessions. Fixed problem with tag colors that would cause changes applied in the Part Tagging dialog to not propagate correctly to a currently open quick property. Fixed problem with PDF creation from paper view that could lead to an error message, and no PDF. Fixed a problem with the creation of holes in custom shapes, that would cause the holes to still show hatch filling. Fixed a problem with Drawing Archives that could cause rendered images to be lost if the drawing file was renamed after saving it to the archive. Fixed issue with printing of paper views that could in some cases cause a crash. Fixed issue with loading drawings that could in rare cases cause a crash. Fixed issue with copy/paste of Edit Graphics items with special information added to them, that could cause a crash. Fixed issue with copying of a paper view page that in rare instances could cause a crash. Fixed issue with editing of custom circle shape that could cause a crash. Fixed issue with loading of a Reconfiguration tool file, created by another user, that could cause a crash. Fixed issue with render in photo lab that could lead to a crash. 9
