1 Material- och Arbetsbeskrivning för VA-arbeten i Svedala kommun

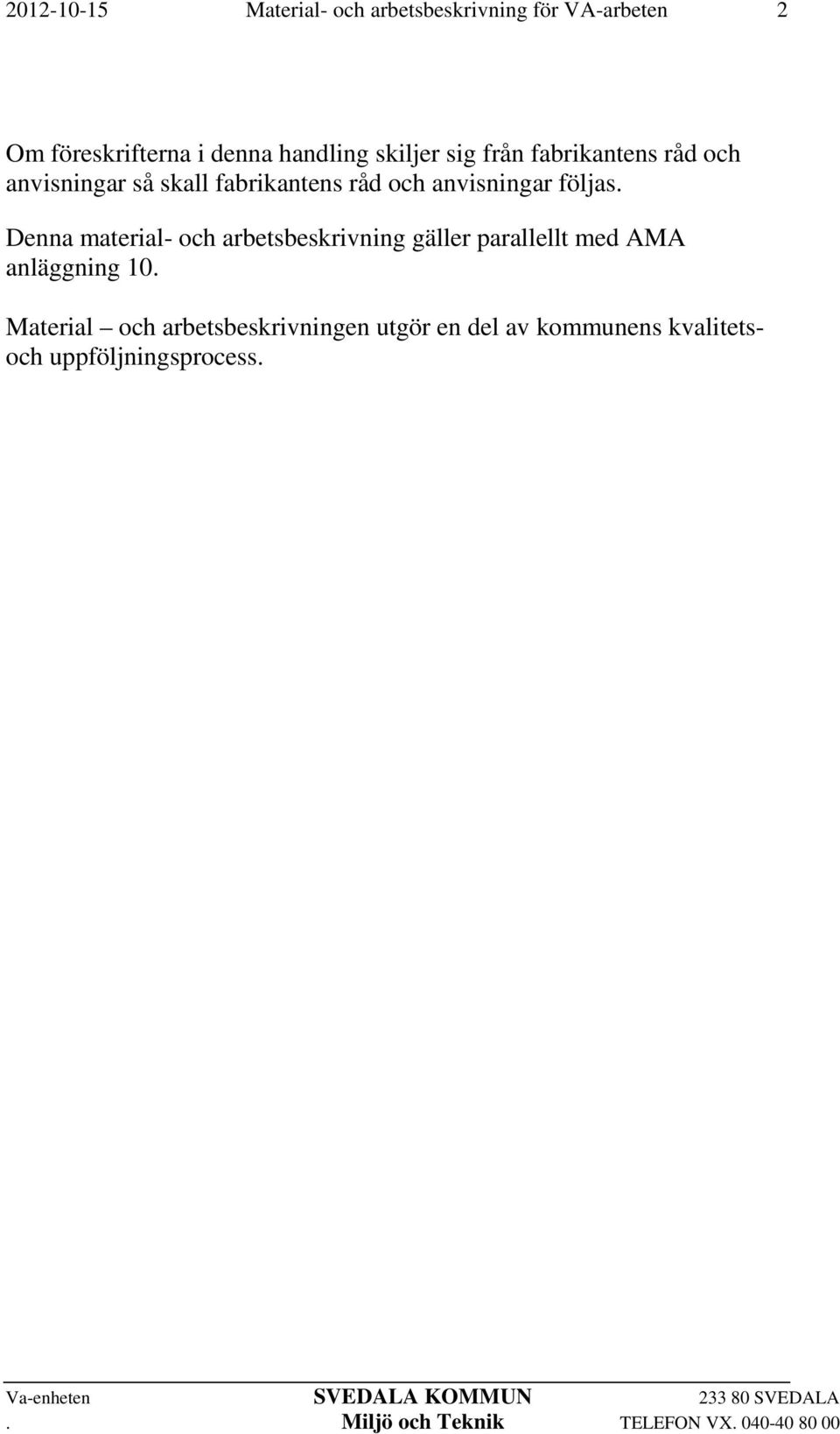

2 2 Om föreskrifterna i denna handling skiljer sig från fabrikantens råd och anvisningar så skall fabrikantens råd och anvisningar följas. Denna material- och arbetsbeskrivning gäller parallellt med AMA anläggning 10. Material och arbetsbeskrivningen utgör en del av kommunens kvalitetsoch uppföljningsprocess.

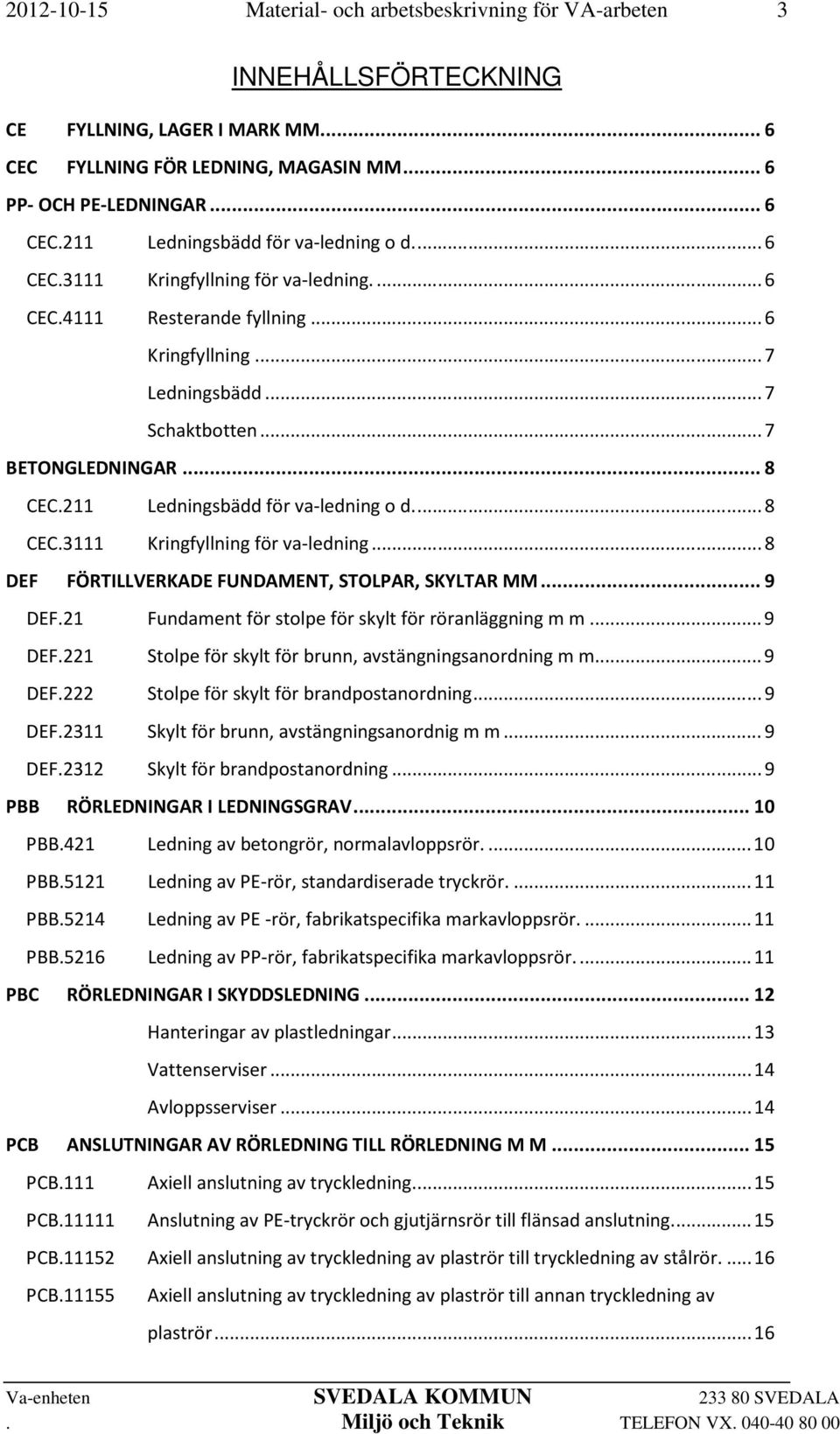

3 3 INNEHÅLLSFÖRTECKNING CE FYLLNING, LAGER I MARK MM... 6 CEC FYLLNING FÖR LEDNING, MAGASIN MM... 6 PP- OCH PE-LEDNINGAR... 6 CEC.211 Ledningsbädd för va-ledning o d CEC.3111 Kringfyllning för va-ledning CEC.4111 Resterande fyllning... 6 Kringfyllning... 7 Ledningsbädd... 7 Schaktbotten... 7 BETONGLEDNINGAR... 8 CEC.211 Ledningsbädd för va-ledning o d CEC.3111 Kringfyllning för va-ledning... 8 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR MM... 9 DEF.21 Fundament för stolpe för skylt för röranläggning m m... 9 DEF.221 Stolpe för skylt för brunn, avstängningsanordning m m... 9 DEF.222 Stolpe för skylt för brandpostanordning... 9 DEF.2311 Skylt för brunn, avstängningsanordnig m m... 9 DEF.2312 Skylt för brandpostanordning... 9 PBB RÖRLEDNINGAR I LEDNINGSGRAV PBB.421 Ledning av betongrör, normalavloppsrör PBB.5121 Ledning av PE-rör, standardiserade tryckrör PBB.5214 Ledning av PE -rör, fabrikatspecifika markavloppsrör PBB.5216 Ledning av PP-rör, fabrikatspecifika markavloppsrör PBC RÖRLEDNINGAR I SKYDDSLEDNING Hanteringar av plastledningar Vattenserviser Avloppsserviser PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M M PCB.111 Axiell anslutning av tryckledning PCB Anslutning av PE-tryckrör och gjutjärnsrör till flänsad anslutning PCB Axiell anslutning av tryckledning av plaströr till tryckledning av stålrör PCB Axiell anslutning av tryckledning av plaströr till annan tryckledning av plaströr... 16

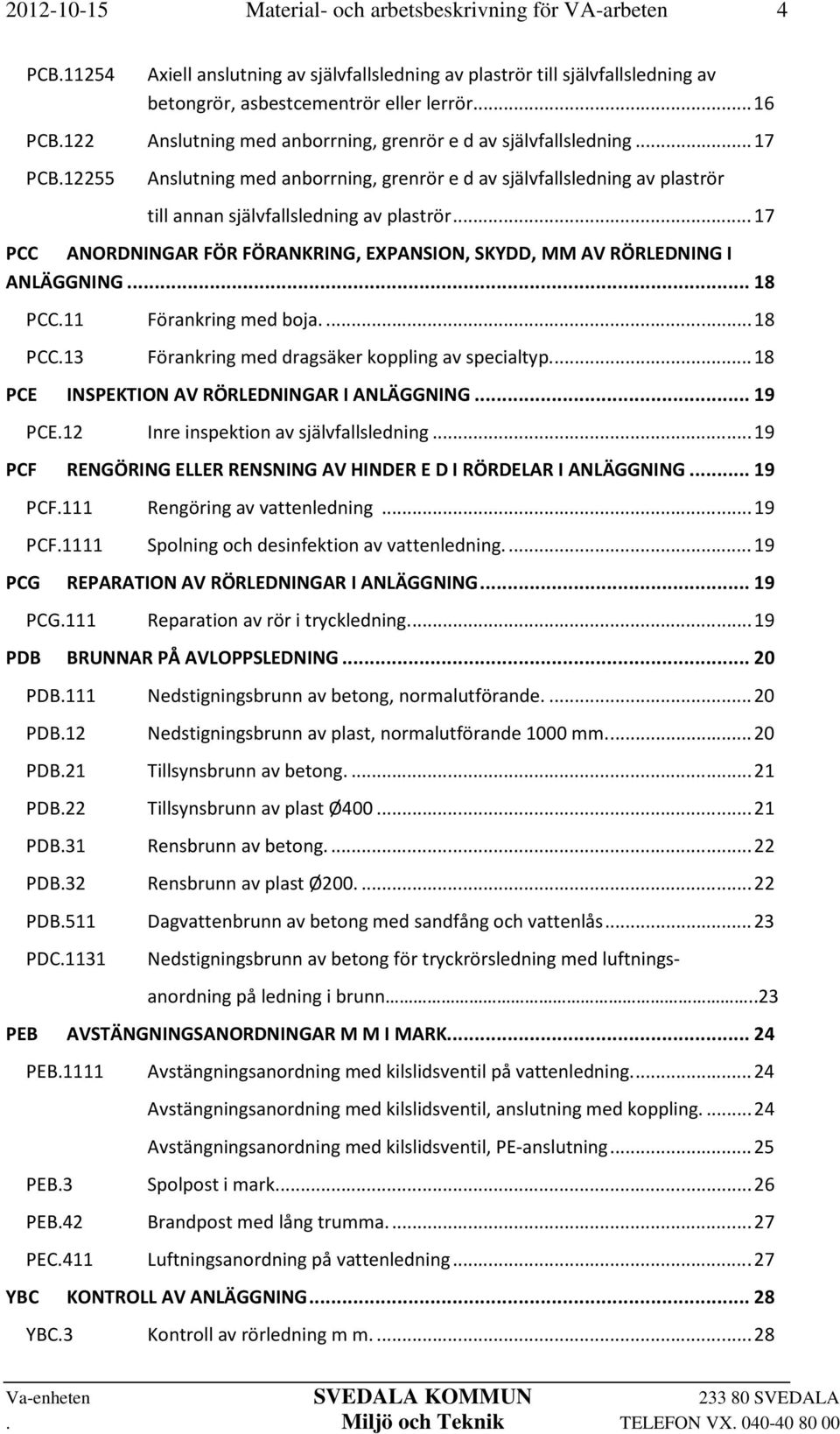

4 4 PCB Axiell anslutning av självfallsledning av plaströr till självfallsledning av betongrör, asbestcementrör eller lerrör PCB.122 Anslutning med anborrning, grenrör e d av självfallsledning PCB Anslutning med anborrning, grenrör e d av självfallsledning av plaströr till annan självfallsledning av plaströr PCC ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD, MM AV RÖRLEDNING I ANLÄGGNING PCC.11 Förankring med boja PCC.13 Förankring med dragsäker koppling av specialtyp PCE INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING PCE.12 Inre inspektion av självfallsledning PCF RENGÖRING ELLER RENSNING AV HINDER E D I RÖRDELAR I ANLÄGGNING PCF.111 Rengöring av vattenledning PCF.1111 Spolning och desinfektion av vattenledning PCG REPARATION AV RÖRLEDNINGAR I ANLÄGGNING PCG.111 Reparation av rör i tryckledning PDB BRUNNAR PÅ AVLOPPSLEDNING PDB.111 Nedstigningsbrunn av betong, normalutförande PDB.12 Nedstigningsbrunn av plast, normalutförande 1000 mm PDB.21 Tillsynsbrunn av betong PDB.22 Tillsynsbrunn av plast Ø PDB.31 Rensbrunn av betong PDB.32 Rensbrunn av plast Ø PDB.511 Dagvattenbrunn av betong med sandfång och vattenlås PDC.1131 Nedstigningsbrunn av betong för tryckrörsledning med luftnings- anordning på ledning i brunn..23 PEB AVSTÄNGNINGSANORDNINGAR M M I MARK PEB.1111 Avstängningsanordning med kilslidsventil på vattenledning Avstängningsanordning med kilslidsventil, anslutning med koppling Avstängningsanordning med kilslidsventil, PE-anslutning PEB.3 Spolpost i mark PEB.42 Brandpost med lång trumma PEC.411 Luftningsanordning på vattenledning YBC KONTROLL AV ANLÄGGNING YBC.3 Kontroll av rörledning m m

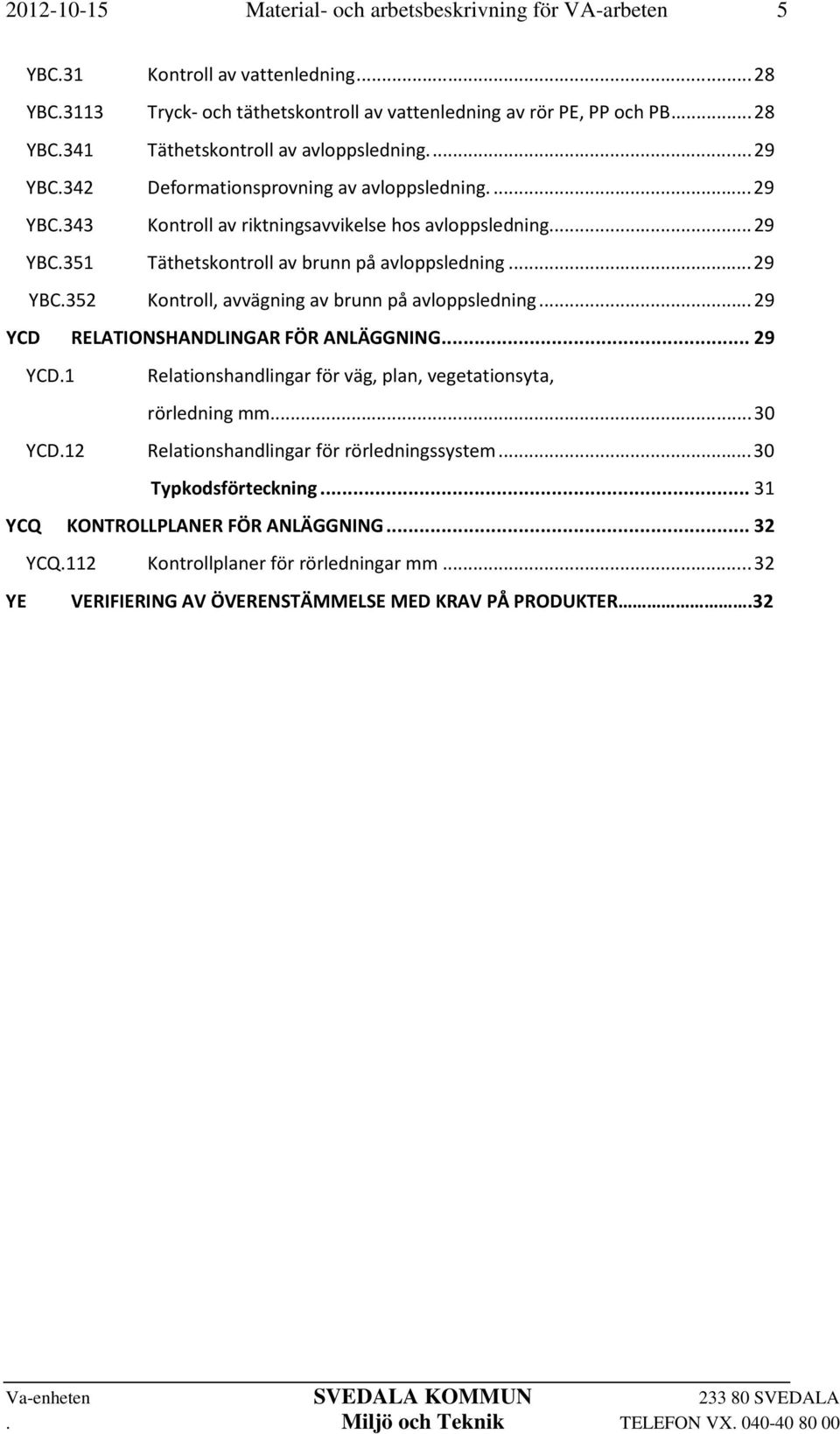

5 5 YBC.31 Kontroll av vattenledning YBC.3113 Tryck- och täthetskontroll av vattenledning av rör PE, PP och PB YBC.341 Täthetskontroll av avloppsledning YBC.342 Deformationsprovning av avloppsledning YBC.343 Kontroll av riktningsavvikelse hos avloppsledning YBC.351 Täthetskontroll av brunn på avloppsledning YBC.352 Kontroll, avvägning av brunn på avloppsledning YCD RELATIONSHANDLINGAR FÖR ANLÄGGNING YCD.1 Relationshandlingar för väg, plan, vegetationsyta, rörledning mm YCD.12 Relationshandlingar för rörledningssystem Typkodsförteckning YCQ KONTROLLPLANER FÖR ANLÄGGNING YCQ.112 Kontrollplaner för rörledningar mm YE VERIFIERING AV ÖVERENSTÄMMELSE MED KRAV PÅ PRODUKTER.32

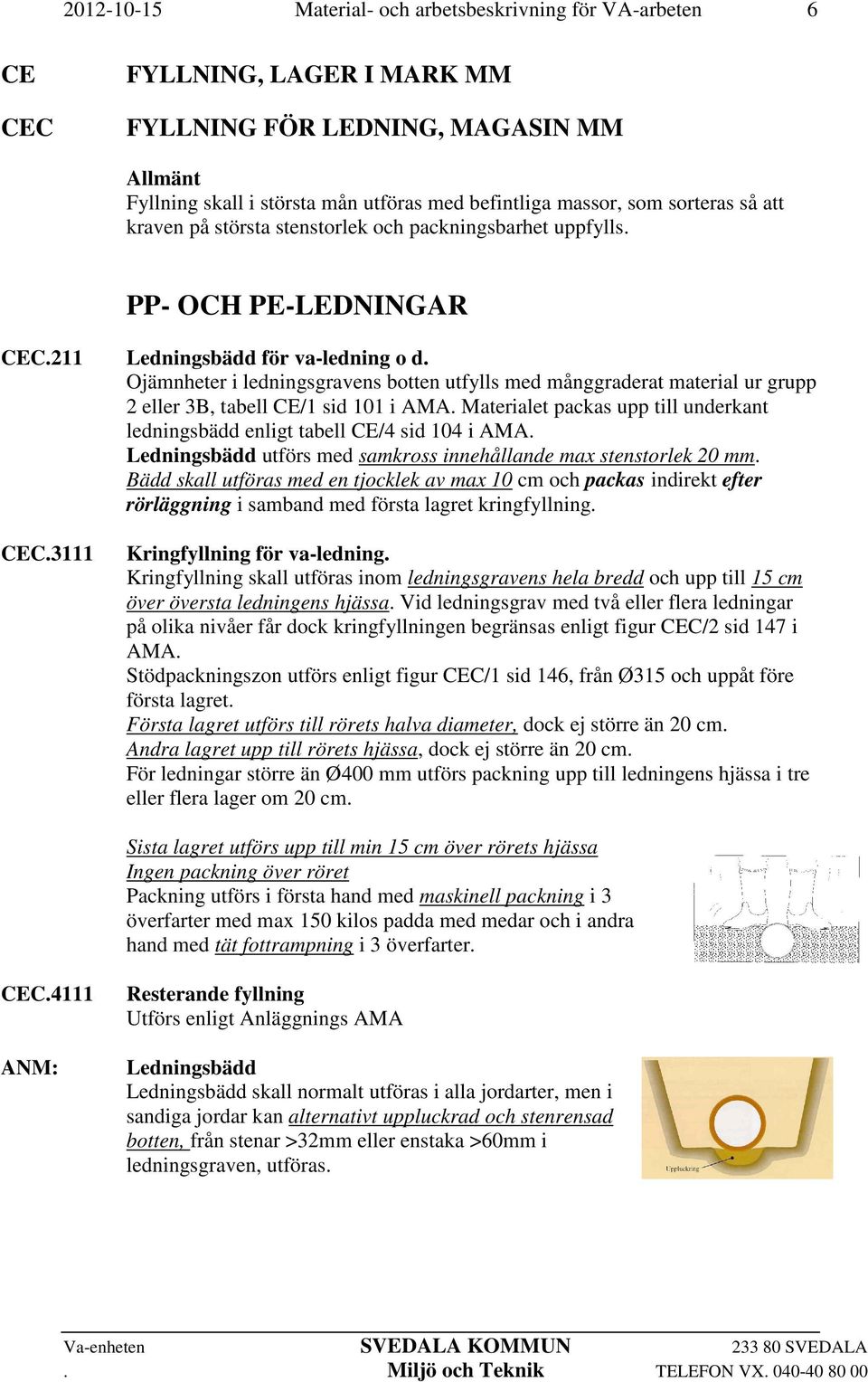

6 6 CE CEC FYLLNING, LAGER I MARK MM FYLLNING FÖR LEDNING, MAGASIN MM Allmänt Fyllning skall i största mån utföras med befintliga massor, som sorteras så att kraven på största stenstorlek och packningsbarhet uppfylls. PP- OCH PE-LEDNINGAR CEC.211 Ledningsbädd för va-ledning o d. Ojämnheter i ledningsgravens botten utfylls med månggraderat material ur grupp 2 eller 3B, tabell CE/1 sid 101 i AMA. Materialet packas upp till underkant ledningsbädd enligt tabell CE/4 sid 104 i AMA. Ledningsbädd utförs med samkross innehållande max stenstorlek 20 mm. Bädd skall utföras med en tjocklek av max 10 cm och packas indirekt efter rörläggning i samband med första lagret kringfyllning. CEC.3111 Kringfyllning för va-ledning. Kringfyllning skall utföras inom ledningsgravens hela bredd och upp till 15 cm över översta ledningens hjässa. Vid ledningsgrav med två eller flera ledningar på olika nivåer får dock kringfyllningen begränsas enligt figur CEC/2 sid 147 i AMA. Stödpackningszon utförs enligt figur CEC/1 sid 146, från Ø315 och uppåt före första lagret. Första lagret utförs till rörets halva diameter, dock ej större än 20 cm. Andra lagret upp till rörets hjässa, dock ej större än 20 cm. För ledningar större än Ø400 mm utförs packning upp till ledningens hjässa i tre eller flera lager om 20 cm. Sista lagret utförs upp till min 15 cm över rörets hjässa Ingen packning över röret Packning utförs i första hand med maskinell packning i 3 överfarter med max 150 kilos padda med medar och i andra hand med tät fottrampning i 3 överfarter. CEC.4111 ANM: Resterande fyllning Utförs enligt Anläggnings AMA Ledningsbädd Ledningsbädd skall normalt utföras i alla jordarter, men i sandiga jordar kan alternativt uppluckrad och stenrensad botten, från stenar >32mm eller enstaka >60mm i ledningsgraven, utföras.

7 7 Sammanställning av Anläggnings AMA ang. material och utförande av fyllning i tabellform: Konstruktionsdel Hänvisning Material Packning Resterande fyllning CEC.4 sid. 152 Befintligt Enl CEC.4 Kringfyllning CEC.3 sid. 145 Månggraderat material alternativt sand, sten <20mm. Understoppning Skall ej behövas vid noggrann kringfyllning Ledningsbädd CEC.2 sid. 143 Månggraderat material <20mm Schaktbotten CBB.3 sid. 48 Fottrampning alternativt, enligt Tabell CE/4 sid. 104 Se kringfyllning

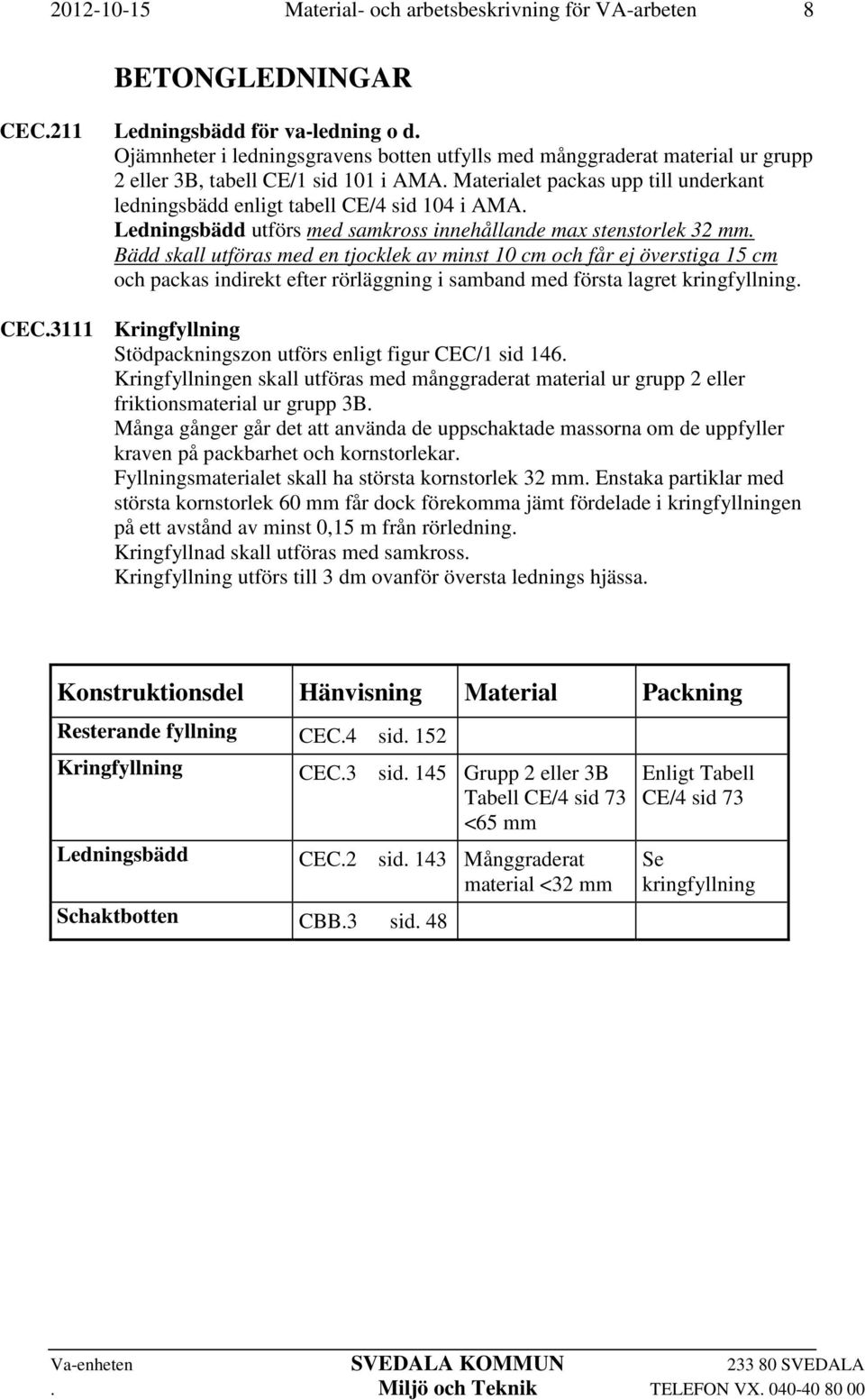

8 8 BETONGLEDNINGAR CEC.211 Ledningsbädd för va-ledning o d. Ojämnheter i ledningsgravens botten utfylls med månggraderat material ur grupp 2 eller 3B, tabell CE/1 sid 101 i AMA. Materialet packas upp till underkant ledningsbädd enligt tabell CE/4 sid 104 i AMA. Ledningsbädd utförs med samkross innehållande max stenstorlek 32 mm. Bädd skall utföras med en tjocklek av minst 10 cm och får ej överstiga 15 cm och packas indirekt efter rörläggning i samband med första lagret kringfyllning. CEC.3111 Kringfyllning Stödpackningszon utförs enligt figur CEC/1 sid 146. Kringfyllningen skall utföras med månggraderat material ur grupp 2 eller friktionsmaterial ur grupp 3B. Många gånger går det att använda de uppschaktade massorna om de uppfyller kraven på packbarhet och kornstorlekar. Fyllningsmaterialet skall ha största kornstorlek 32 mm. Enstaka partiklar med största kornstorlek 60 mm får dock förekomma jämt fördelade i kringfyllningen på ett avstånd av minst 0,15 m från rörledning. Kringfyllnad skall utföras med samkross. Kringfyllning utförs till 3 dm ovanför översta lednings hjässa. Konstruktionsdel Hänvisning Material Packning Resterande fyllning CEC.4 sid. 152 Kringfyllning CEC.3 sid. 145 Grupp 2 eller 3B Tabell CE/4 sid 73 <65 mm Ledningsbädd CEC.2 sid. 143 Månggraderat material <32 mm Schaktbotten CBB.3 sid. 48 Enligt Tabell CE/4 sid 73 Se kringfyllning

9 9 DEF DEF.21 DEF.221 DEF.222 DEF.2311 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR MM Fundament för stolpe för skylt för röranläggning m m Fundament skall vara av typ Blinkfyrar artikelnr Stolpe för skylt för brunn, avstängningsanordning m m Stolpe skall vara av dim. ø60mm och utföras med en höjd av ca 1.0 m. över markytan. Stolpe för skylt för brandpostanordning Stolpe skall vara av dim. ø60 mm och utföras med en höjd av ca 2.4 m. över markytan. Skylt för brunn, avstängningsanordnig m m Skylt skall vara av typ WEJO, arbetsnummer Färg: blå vatten, brun avlopp Måttsättning: vinkelrätt utmätt från distansmärket i meter, sidomått parallellt med distansmärket i pilens riktning i meter. DEF.2312 Skylt för brandpostanordning Skylt skall vara av typ WEJO. Vid prioriterade brandposter kompletteras standardskylt med denna skylt.

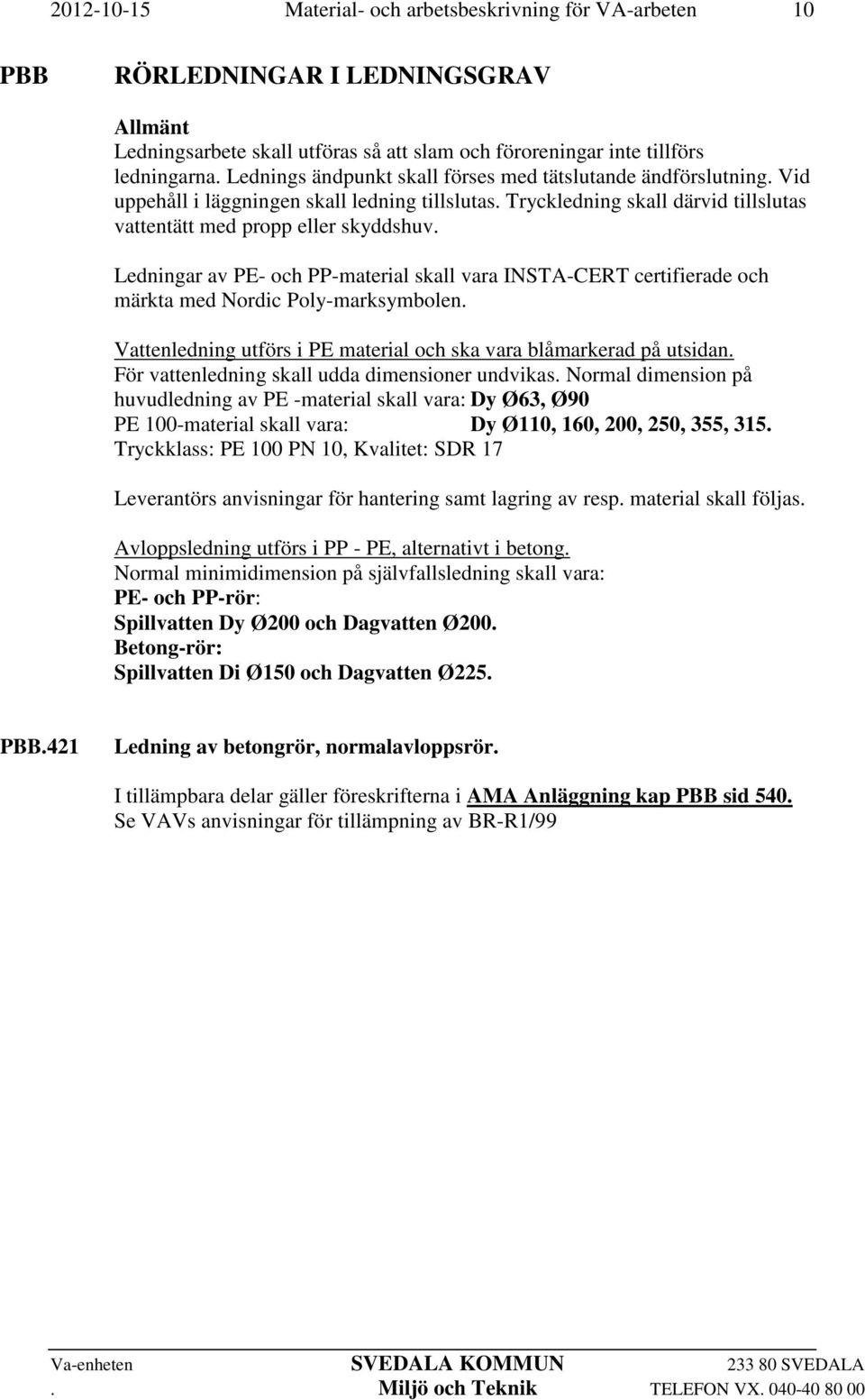

10 10 PBB RÖRLEDNINGAR I LEDNINGSGRAV Allmänt Ledningsarbete skall utföras så att slam och föroreningar inte tillförs ledningarna. Lednings ändpunkt skall förses med tätslutande ändförslutning. Vid uppehåll i läggningen skall ledning tillslutas. Tryckledning skall därvid tillslutas vattentätt med propp eller skyddshuv. Ledningar av PE- och PP-material skall vara INSTA-CERT certifierade och märkta med Nordic Poly-marksymbolen. Vattenledning utförs i PE material och ska vara blåmarkerad på utsidan. För vattenledning skall udda dimensioner undvikas. Normal dimension på huvudledning av PE -material skall vara: Dy Ø63, Ø90 PE 100-material skall vara: Dy Ø110, 160, 200, 250, 355, 315. Tryckklass: PE 100 PN 10, Kvalitet: SDR 17 Leverantörs anvisningar för hantering samt lagring av resp. material skall följas. Avloppsledning utförs i PP - PE, alternativt i betong. Normal minimidimension på självfallsledning skall vara: PE- och PP-rör: Spillvatten Dy Ø200 och Dagvatten Ø200. Betong-rör: Spillvatten Di Ø150 och Dagvatten Ø225. PBB.421 Ledning av betongrör, normalavloppsrör. I tillämpbara delar gäller föreskrifterna i AMA Anläggning kap PBB sid 540. Se VAVs anvisningar för tillämpning av BR-R1/99

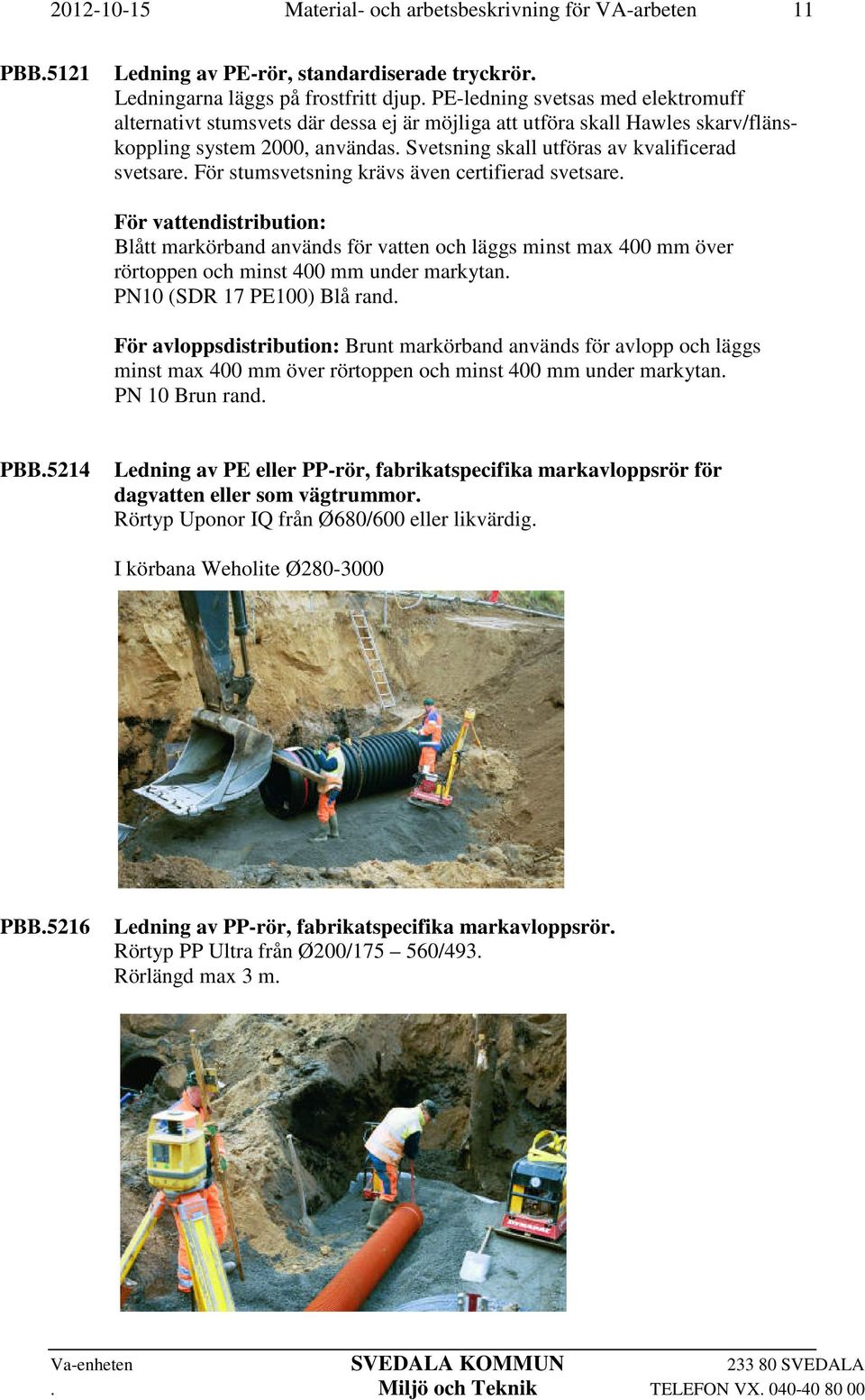

11 11 PBB.5121 Ledning av PE-rör, standardiserade tryckrör. Ledningarna läggs på frostfritt djup. PE-ledning svetsas med elektromuff alternativt stumsvets där dessa ej är möjliga att utföra skall Hawles skarv/flänskoppling system 2000, användas. Svetsning skall utföras av kvalificerad svetsare. För stumsvetsning krävs även certifierad svetsare. För vattendistribution: Blått markörband används för vatten och läggs minst max 400 mm över rörtoppen och minst 400 mm under markytan. PN10 (SDR 17 PE100) Blå rand. För avloppsdistribution: Brunt markörband används för avlopp och läggs minst max 400 mm över rörtoppen och minst 400 mm under markytan. PN 10 Brun rand. PBB.5214 Ledning av PE eller PP-rör, fabrikatspecifika markavloppsrör för dagvatten eller som vägtrummor. Rörtyp Uponor IQ från Ø680/600 eller likvärdig. I körbana Weholite Ø PBB.5216 Ledning av PP-rör, fabrikatspecifika markavloppsrör. Rörtyp PP Ultra från Ø200/ /493. Rörlängd max 3 m.

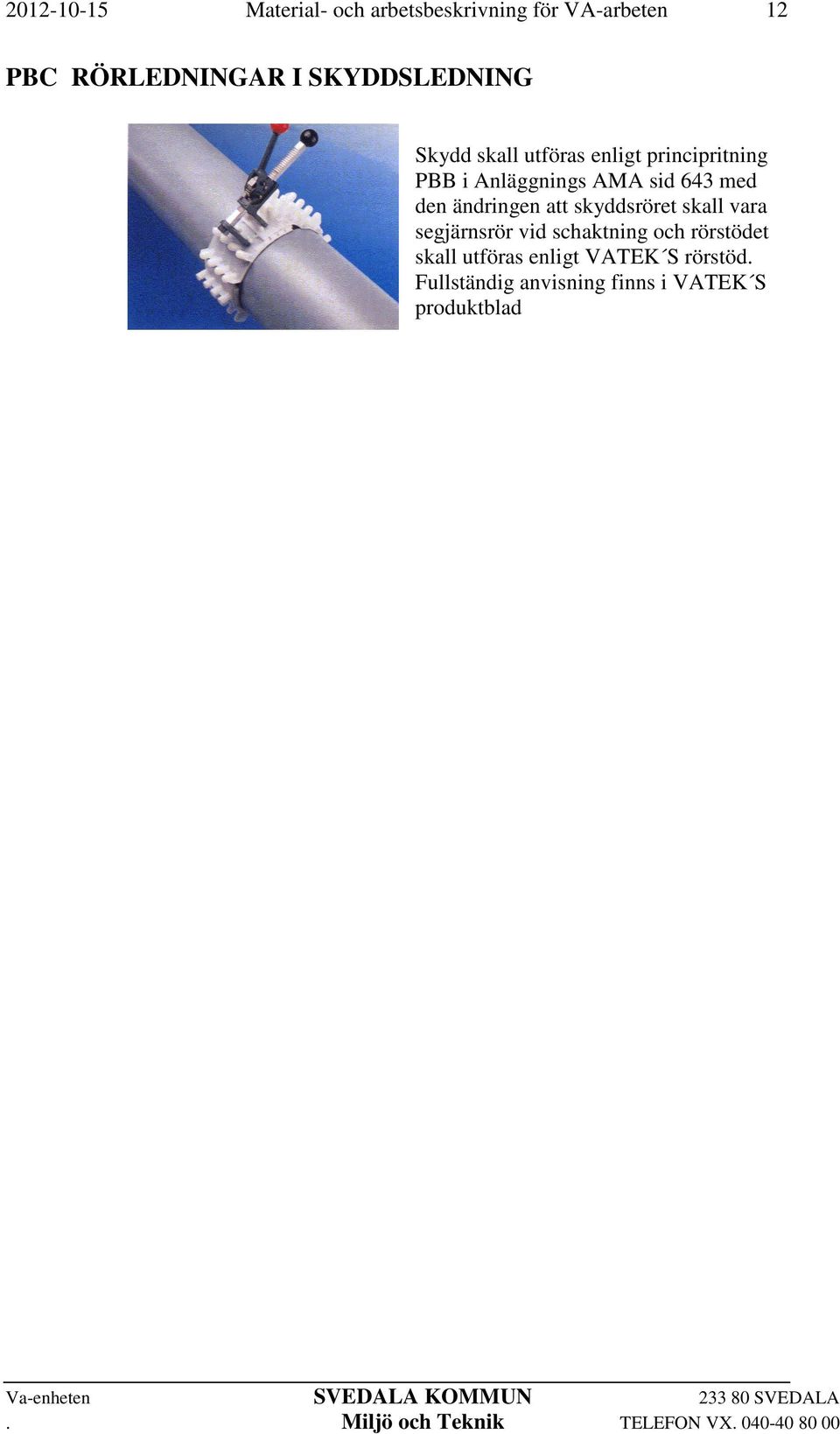

12 12 PBC RÖRLEDNINGAR I SKYDDSLEDNING Skydd skall utföras enligt principritning PBB i Anläggnings AMA sid 643 med den ändringen att skyddsröret skall vara segjärnsrör vid schaktning och rörstödet skall utföras enligt VATEK S rörstöd. Fullständig anvisning finns i VATEK S produktblad

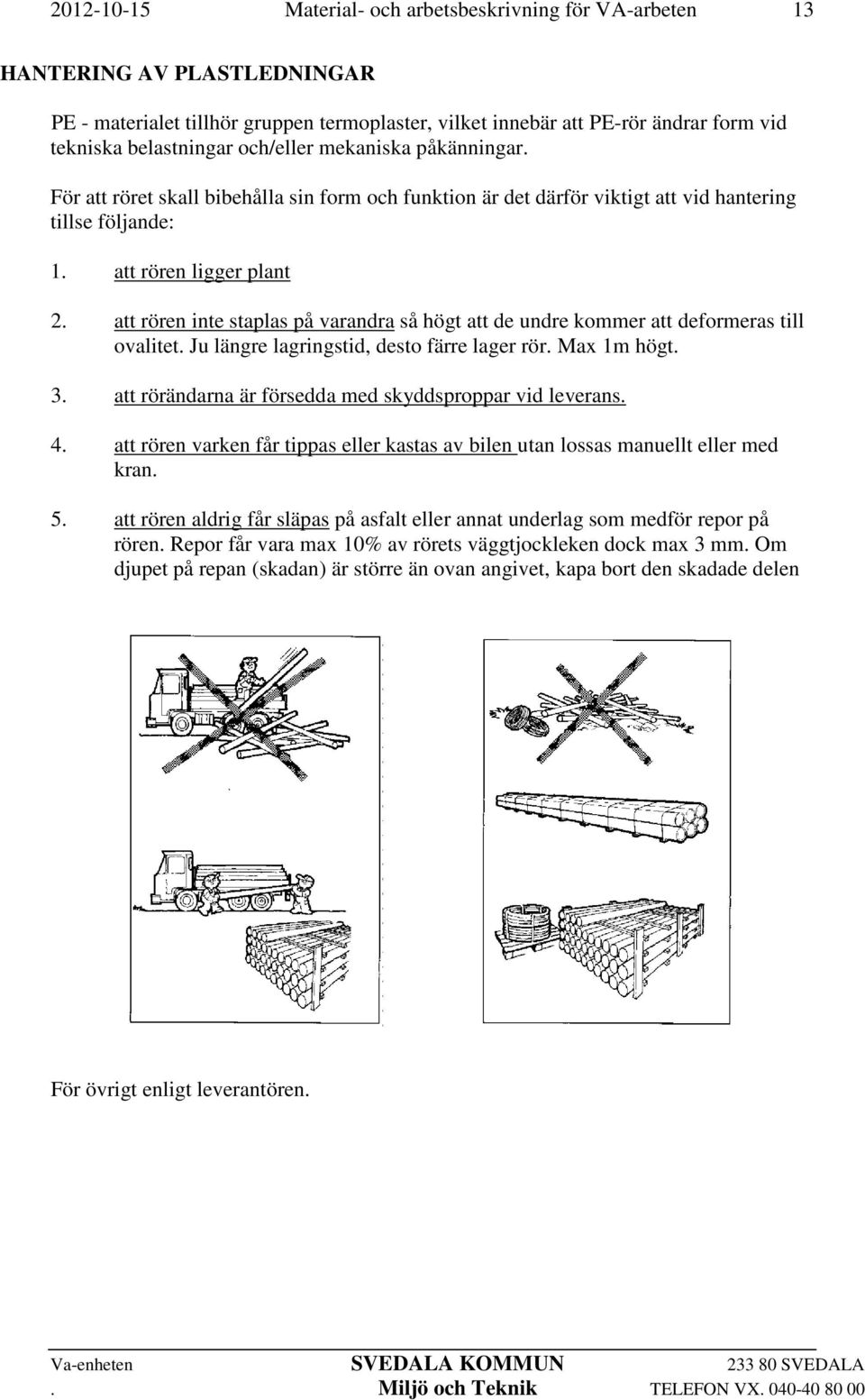

13 13 HANTERING AV PLASTLEDNINGAR PE - materialet tillhör gruppen termoplaster, vilket innebär att PE-rör ändrar form vid tekniska belastningar och/eller mekaniska påkänningar. För att röret skall bibehålla sin form och funktion är det därför viktigt att vid hantering tillse följande: 1. att rören ligger plant 2. att rören inte staplas på varandra så högt att de undre kommer att deformeras till ovalitet. Ju längre lagringstid, desto färre lager rör. Max 1m högt. 3. att rörändarna är försedda med skyddsproppar vid leverans. 4. att rören varken får tippas eller kastas av bilen utan lossas manuellt eller med kran. 5. att rören aldrig får släpas på asfalt eller annat underlag som medför repor på rören. Repor får vara max 10% av rörets väggtjockleken dock max 3 mm. Om djupet på repan (skadan) är större än ovan angivet, kapa bort den skadade delen För övrigt enligt leverantören.

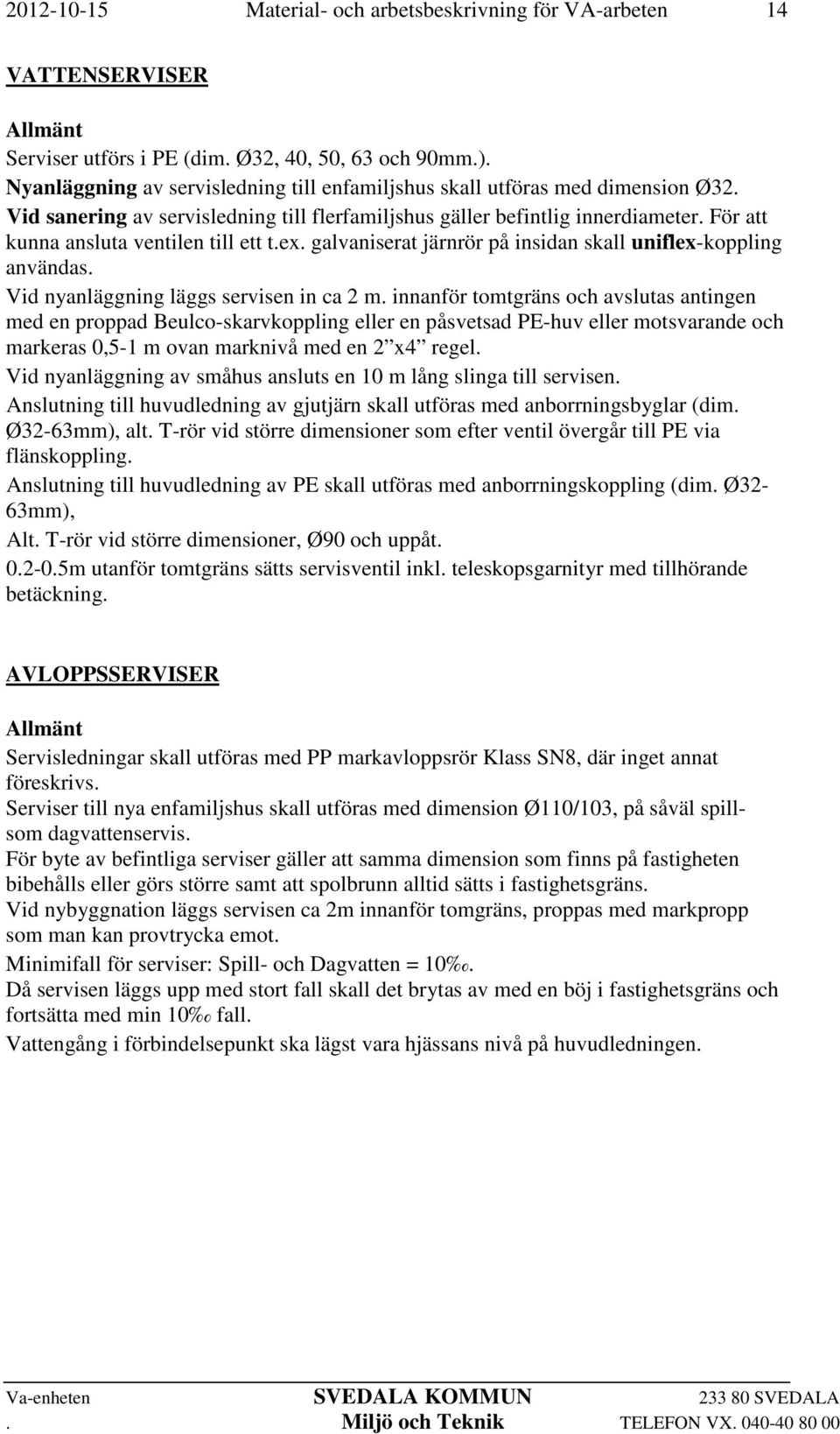

14 14 VATTENSERVISER Allmänt Serviser utförs i PE (dim. Ø32, 40, 50, 63 och 90mm.). Nyanläggning av servisledning till enfamiljshus skall utföras med dimension Ø32. Vid sanering av servisledning till flerfamiljshus gäller befintlig innerdiameter. För att kunna ansluta ventilen till ett t.ex. galvaniserat järnrör på insidan skall uniflex-koppling användas. Vid nyanläggning läggs servisen in ca 2 m. innanför tomtgräns och avslutas antingen med en proppad Beulco-skarvkoppling eller en påsvetsad PE-huv eller motsvarande och markeras 0,5-1 m ovan marknivå med en 2 x4 regel. Vid nyanläggning av småhus ansluts en 10 m lång slinga till servisen. Anslutning till huvudledning av gjutjärn skall utföras med anborrningsbyglar (dim. Ø32-63mm), alt. T-rör vid större dimensioner som efter ventil övergår till PE via flänskoppling. Anslutning till huvudledning av PE skall utföras med anborrningskoppling (dim. Ø32-63mm), Alt. T-rör vid större dimensioner, Ø90 och uppåt m utanför tomtgräns sätts servisventil inkl. teleskopsgarnityr med tillhörande betäckning. AVLOPPSSERVISER Allmänt Servisledningar skall utföras med PP markavloppsrör Klass SN8, där inget annat föreskrivs. Serviser till nya enfamiljshus skall utföras med dimension Ø110/103, på såväl spillsom dagvattenservis. För byte av befintliga serviser gäller att samma dimension som finns på fastigheten bibehålls eller görs större samt att spolbrunn alltid sätts i fastighetsgräns. Vid nybyggnation läggs servisen ca 2m innanför tomgräns, proppas med markpropp som man kan provtrycka emot. Minimifall för serviser: Spill- och Dagvatten = 10. Då servisen läggs upp med stort fall skall det brytas av med en böj i fastighetsgräns och fortsätta med min 10 fall. Vattengång i förbindelsepunkt ska lägst vara hjässans nivå på huvudledningen.

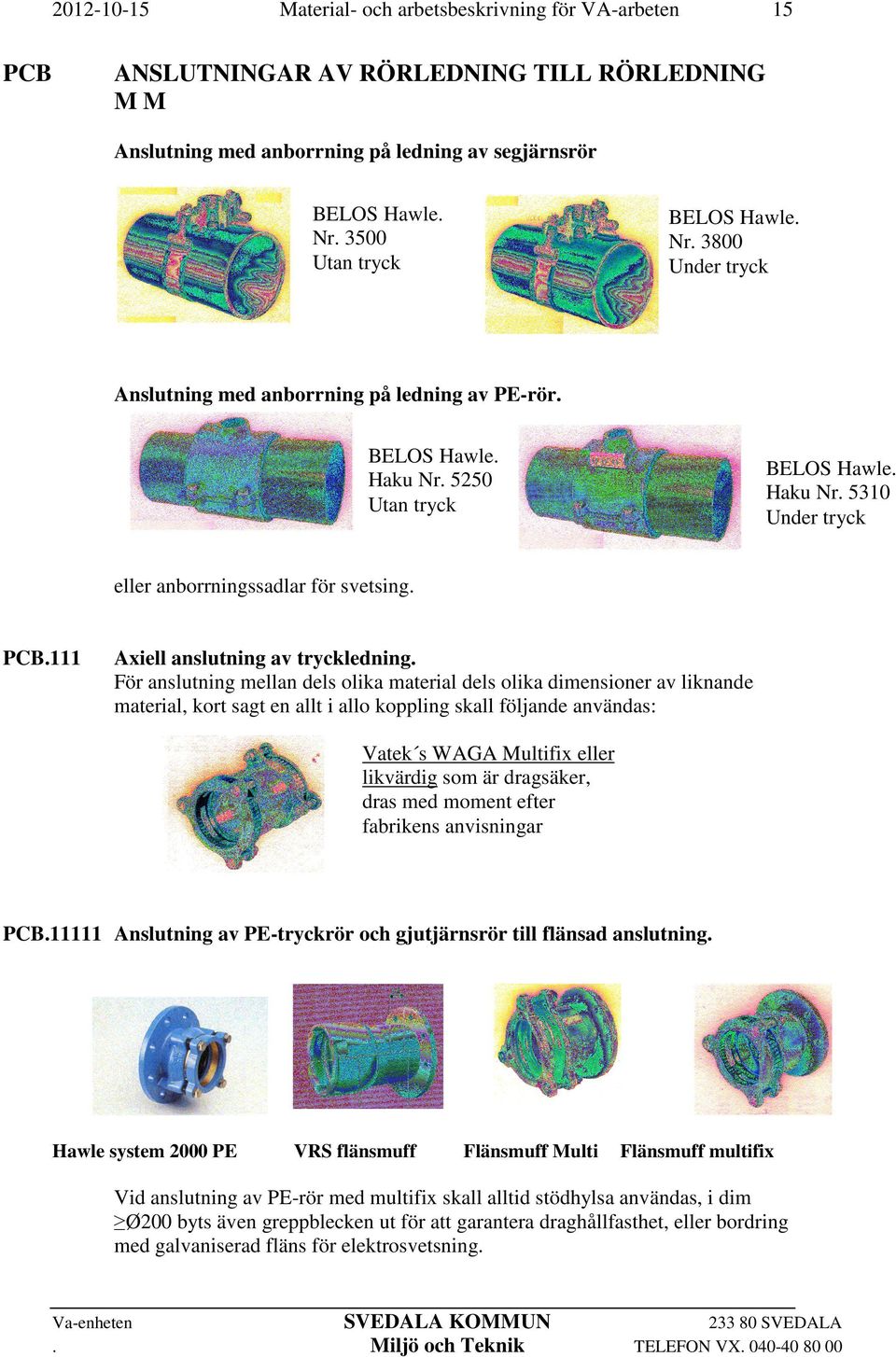

15 PCB Material- och arbetsbeskrivning för VA-arbeten 15 ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING MM Anslutning med anborrning på ledning av segjärnsrör BELOS Hawle. Nr Utan tryck BELOS Hawle. Nr Under tryck Anslutning med anborrning på ledning av PE-rör. BELOS Hawle. Haku Nr Utan tryck BELOS Hawle. Haku Nr Under tryck eller anborrningssadlar för svetsing. PCB.111 Axiell anslutning av tryckledning. För anslutning mellan dels olika material dels olika dimensioner av liknande material, kort sagt en allt i allo koppling skall följande användas: Vatek s WAGA Multifix eller likvärdig som är dragsäker, dras med moment efter fabrikens anvisningar PCB Anslutning av PE-tryckrör och gjutjärnsrör till flänsad anslutning. Hawle system 2000 PE VRS flänsmuff Flänsmuff Multi Flänsmuff multifix Vid anslutning av PE-rör med multifix skall alltid stödhylsa användas, i dim Ø200 byts även greppblecken ut för att garantera draghållfasthet, eller bordring med galvaniserad fläns för elektrosvetsning. Va-enheten. SVEDALA KOMMUN Miljö och Teknik SVEDALA TELEFON VX

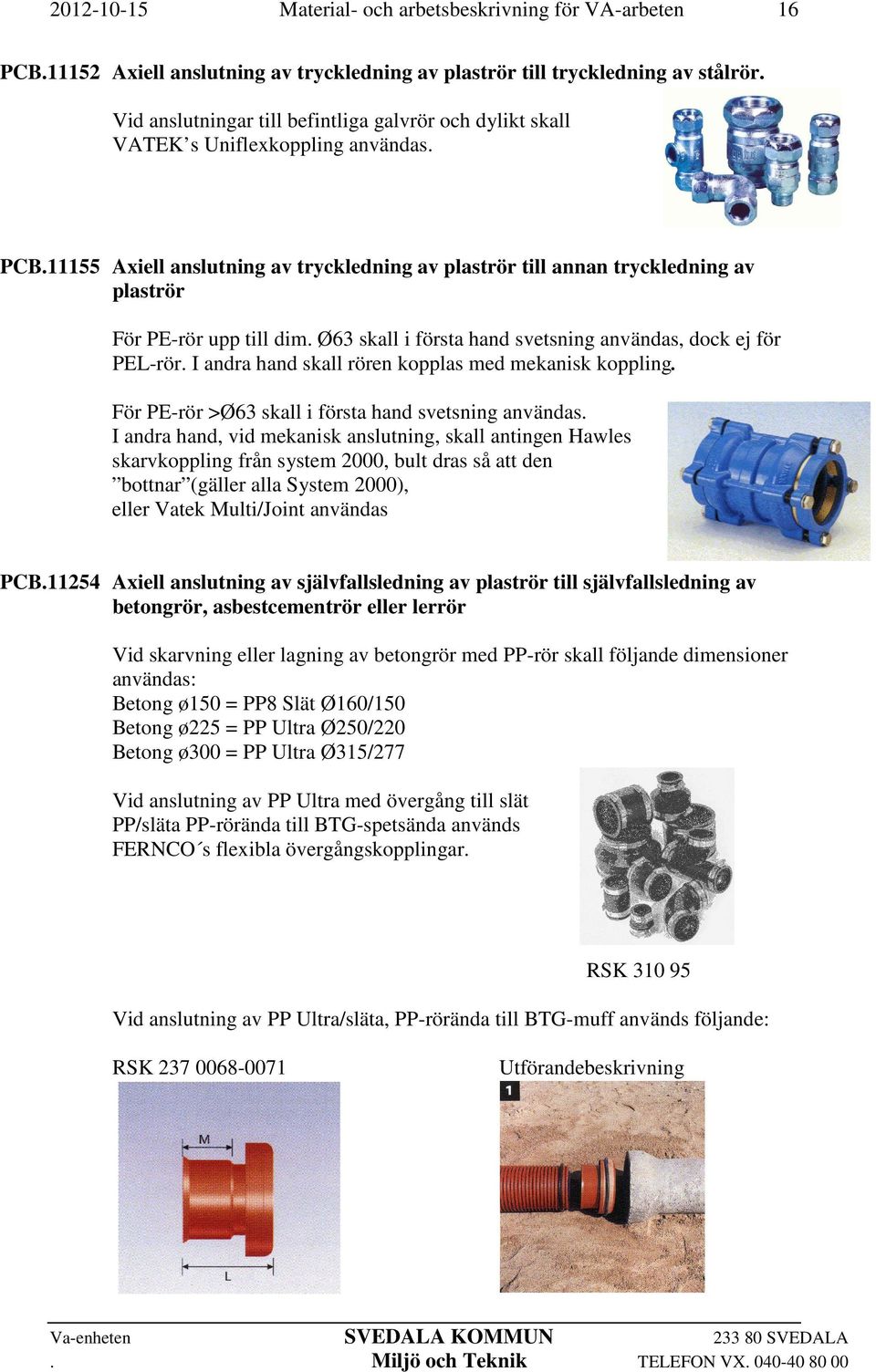

16 16 PCB Axiell anslutning av tryckledning av plaströr till tryckledning av stålrör. Vid anslutningar till befintliga galvrör och dylikt skall VATEK s Uniflexkoppling användas. PCB Axiell anslutning av tryckledning av plaströr till annan tryckledning av plaströr För PE-rör upp till dim. Ø63 skall i första hand svetsning användas, dock ej för PEL-rör. I andra hand skall rören kopplas med mekanisk koppling. För PE-rör >Ø63 skall i första hand svetsning användas. I andra hand, vid mekanisk anslutning, skall antingen Hawles skarvkoppling från system 2000, bult dras så att den bottnar (gäller alla System 2000), eller Vatek Multi/Joint användas PCB Axiell anslutning av självfallsledning av plaströr till självfallsledning av betongrör, asbestcementrör eller lerrör Vid skarvning eller lagning av betongrör med PP-rör skall följande dimensioner användas: Betong ø150 = PP8 Slät Ø160/150 Betong ø225 = PP Ultra Ø250/220 Betong ø300 = PP Ultra Ø315/277 Vid anslutning av PP Ultra med övergång till slät PP/släta PP-rörända till BTG-spetsända används FERNCO s flexibla övergångskopplingar. RSK Vid anslutning av PP Ultra/släta, PP-rörända till BTG-muff används följande: RSK Utförandebeskrivning

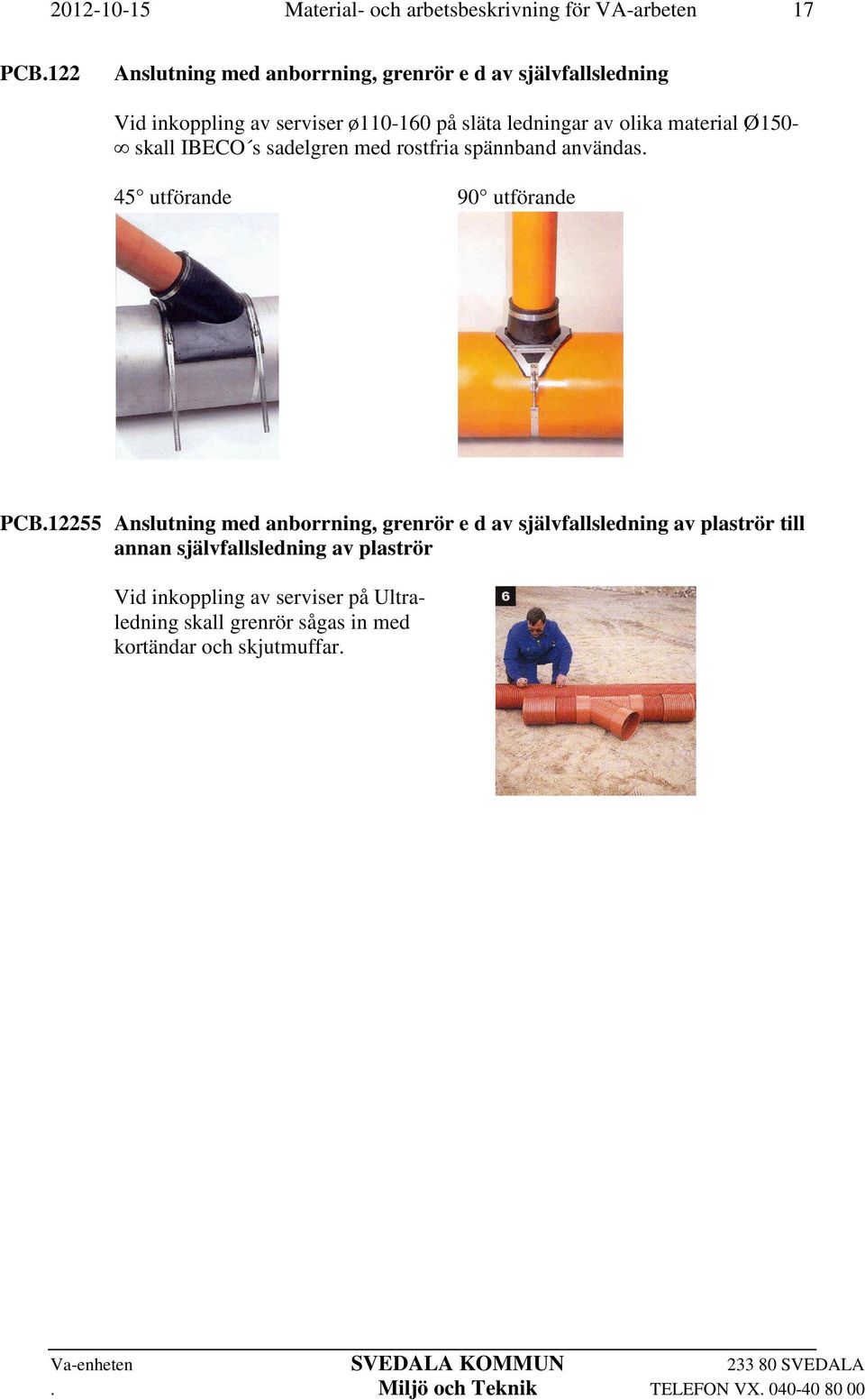

17 17 PCB.122 Anslutning med anborrning, grenrör e d av självfallsledning Vid inkoppling av serviser ø på släta ledningar av olika material Ø150- skall IBECO s sadelgren med rostfria spännband användas. 45 utförande 90 utförande PCB Anslutning med anborrning, grenrör e d av självfallsledning av plaströr till annan självfallsledning av plaströr Vid inkoppling av serviser på Ultraledning skall grenrör sågas in med kortändar och skjutmuffar.

18 18 PCC ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD, MM AV RÖRLEDNING I ANLÄGGNING Rördimensioner mm Vinkeländring Ej markerade förankras alltid. * Om anslutande rakrör är kortare än 4 m eller om fyllnadshöjden är lägre än 1.2m förankras rörböjen alltid. Ventil, brandpost, T-rör och ändförslutning förankras alltid. Förankring enligt VAV P41 Före och efter rördelen vanligtvis 50 ggr rördelens dimension. Vid tveksamhet dimensionera enligt VAV P41 Rördimension Sammanlagt antal rörfogar som måste förankras PCC.11 Förankring med boja. Tytonfog Rostfria bojor över enskild skarv. Tyton Förankringsboja rostfri PCC.13 Förankring med dragsäker koppling av specialtyp. VRS Låselement Klämring

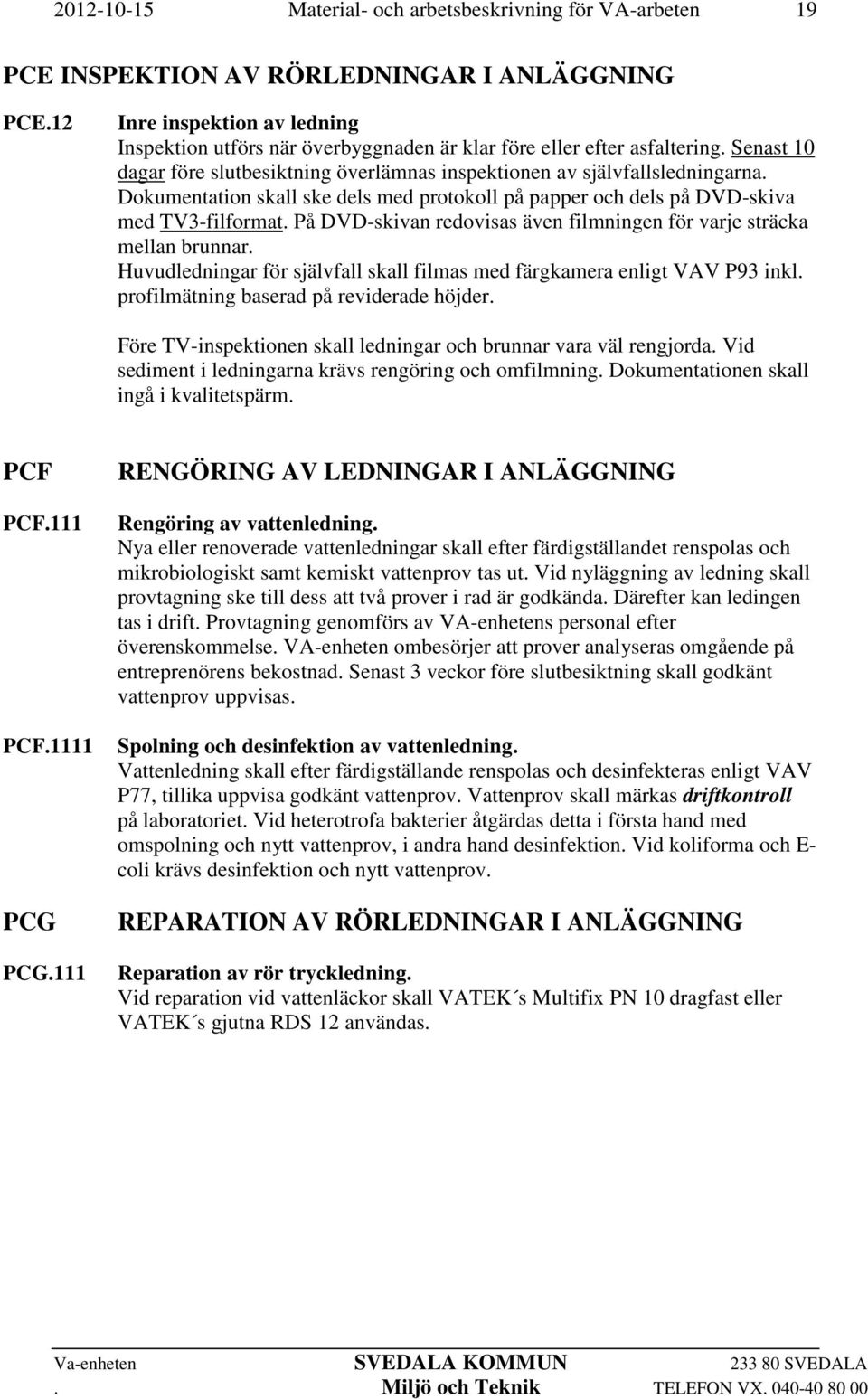

19 19 PCE INSPEKTION AV RÖRLEDNINGAR I ANLÄGGNING PCE.12 Inre inspektion av ledning Inspektion utförs när överbyggnaden är klar före eller efter asfaltering. Senast 10 dagar före slutbesiktning överlämnas inspektionen av självfallsledningarna. Dokumentation skall ske dels med protokoll på papper och dels på DVD-skiva med TV3-filformat. På DVD-skivan redovisas även filmningen för varje sträcka mellan brunnar. Huvudledningar för självfall skall filmas med färgkamera enligt VAV P93 inkl. profilmätning baserad på reviderade höjder. Före TV-inspektionen skall ledningar och brunnar vara väl rengjorda. Vid sediment i ledningarna krävs rengöring och omfilmning. Dokumentationen skall ingå i kvalitetspärm. PCF PCF.111 PCF.1111 PCG PCG.111 RENGÖRING AV LEDNINGAR I ANLÄGGNING Rengöring av vattenledning. Nya eller renoverade vattenledningar skall efter färdigställandet renspolas och mikrobiologiskt samt kemiskt vattenprov tas ut. Vid nyläggning av ledning skall provtagning ske till dess att två prover i rad är godkända. Därefter kan ledingen tas i drift. Provtagning genomförs av VA-enhetens personal efter överenskommelse. VA-enheten ombesörjer att prover analyseras omgående på entreprenörens bekostnad. Senast 3 veckor före slutbesiktning skall godkänt vattenprov uppvisas. Spolning och desinfektion av vattenledning. Vattenledning skall efter färdigställande renspolas och desinfekteras enligt VAV P77, tillika uppvisa godkänt vattenprov. Vattenprov skall märkas driftkontroll på laboratoriet. Vid heterotrofa bakterier åtgärdas detta i första hand med omspolning och nytt vattenprov, i andra hand desinfektion. Vid koliforma och E- coli krävs desinfektion och nytt vattenprov. REPARATION AV RÖRLEDNINGAR I ANLÄGGNING Reparation av rör tryckledning. Vid reparation vid vattenläckor skall VATEK s Multifix PN 10 dragfast eller VATEK s gjutna RDS 12 användas.

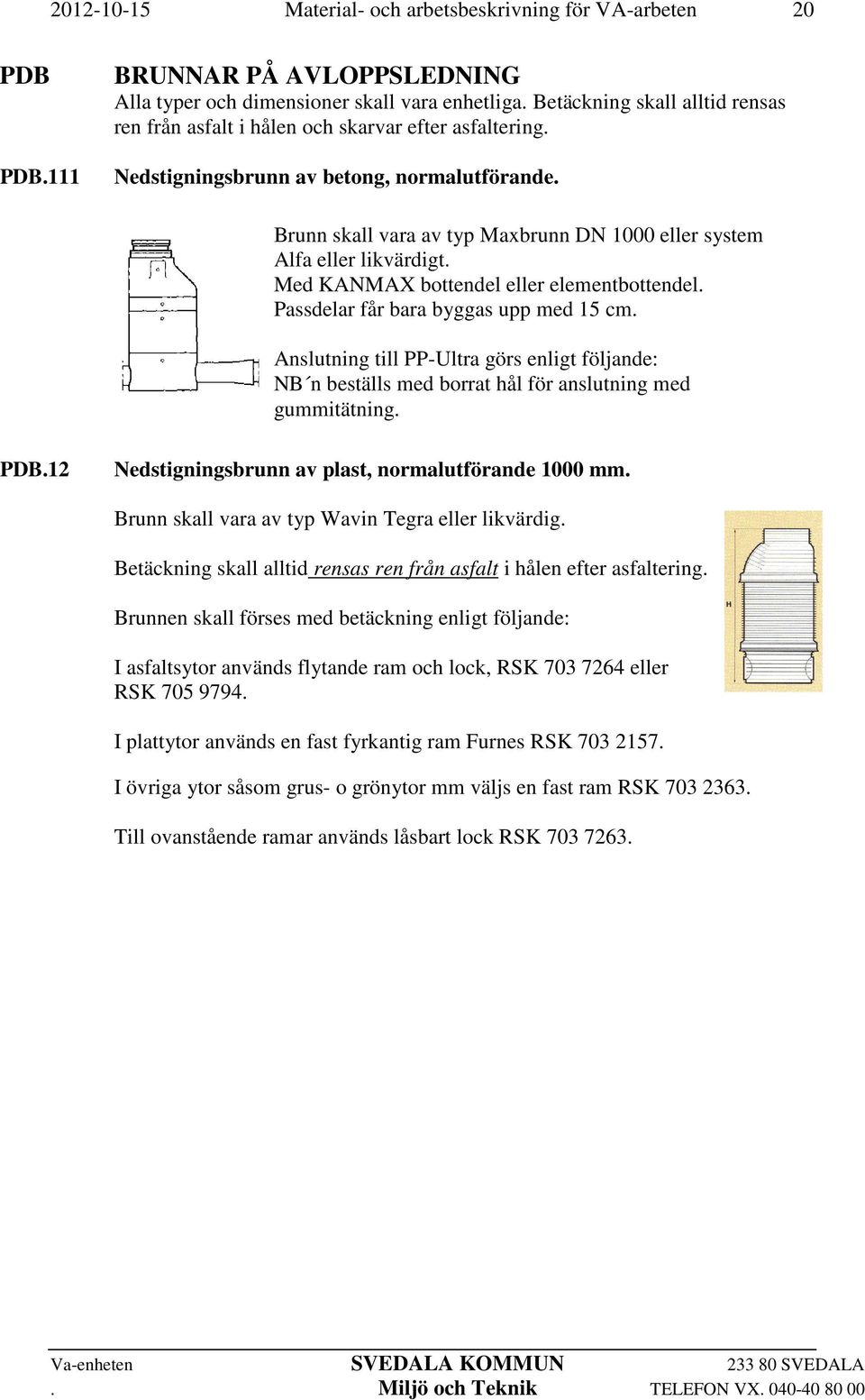

20 20 PDB PDB.111 BRUNNAR PÅ AVLOPPSLEDNING Alla typer och dimensioner skall vara enhetliga. Betäckning skall alltid rensas ren från asfalt i hålen och skarvar efter asfaltering. Nedstigningsbrunn av betong, normalutförande. Brunn skall vara av typ Maxbrunn DN 1000 eller system Alfa eller likvärdigt. Med KANMAX bottendel eller elementbottendel. Passdelar får bara byggas upp med 15 cm. Anslutning till PP-Ultra görs enligt följande: NB n beställs med borrat hål för anslutning med gummitätning. PDB.12 Nedstigningsbrunn av plast, normalutförande 1000 mm. Brunn skall vara av typ Wavin Tegra eller likvärdig. Betäckning skall alltid rensas ren från asfalt i hålen efter asfaltering. Brunnen skall förses med betäckning enligt följande: I asfaltsytor används flytande ram och lock, RSK eller RSK I plattytor används en fast fyrkantig ram Furnes RSK I övriga ytor såsom grus- o grönytor mm väljs en fast ram RSK Till ovanstående ramar används låsbart lock RSK

21 21 PDB.21 Tillsynsbrunn av betong. Brunn på Betongledning med dimension ø mm skall utföras med KANMAX PG DN 400 eller system Alfa Brunnen skall förses med betäckning enligt följande: I asfaltsytor används Alcliff. RSK I övrig mark används typ A5 standard. RSK PDB.22 Tillsynsbrunn av plast Ø400 Ultra tillsynsbrunn PP ø200 RSK T Tillhörande betäckning skall användas: Ultra tillsynsbrunn PP ø250-ø315 RSK Ultra tillsynsbrunn PP ø450 och ø560 RSK Uponal teleskops betäckning L-65 RSK OBS! Anslutning till Uponors TB görs utan några som helst övergångar eller liknande. Släta PP-rör sticks in utan några åtgärder, gäller det Ultra PP tas gummiringen som sitter monterad bort och ny gummiring sätts på rörets rilla som vanligt

22 22 PDB.31 Rensbrunn av betong. Brunn på betong-ledning med dimension Ø mm skall utföras med KANMAX PG DN 225 eller system Alfa. Brunnen skall förses med betäckning enligt följande: I asfaltsytor Alcliff , I övrig mark används typ A4 standard RSK PDB.32 Rensbrunn av plast Ø200. Ultra Rib II/Uponal rensbrunn PP formsprutad ø RSK Tillhörande betäckning skall användas: Uponal teleskopsbetäckning L-63- RSK rund, vid behov finns även en fyrkantig. RSK Ultra rensbrunn PVC ø RSK

23 23 PDB.511 Dagvattenbrunn av betong med sandfång och vattenlås Betäckning som fångar vattnet skall vara: Furnes teleskopiska i asfaltsytor RSK Furnes fast i övriga ytor RSK Dagvattenbrunn av plast med 70 liters sandfång. Wavin 315/160 B vattenlås teleskoprör betäckning med galler betäckning tät PDC.1131 Nedstigningsbrunn av betong för tryckrörsledning med luftningsanordning på ledning i brunn Belos/Hawle eller AVK Belos/Hawle eller AVK No 9876 DN 1" No 9876 DN 2"

24 24 PEB AVSTÄNGNINGSANORDNINGAR M M I MARK PEB.1111 Avstängningsanordning med kilslidsventil på vattenledning. AVK-slätända/slätända anslutning segjärn. Ø RSK Med tillhörande teleskopsgarnityr och betäckning. Avstängningsanordning med kilslidsventil, anslutning med koppling. AVK Flexjoint anslutning PE/PVC. RSK Ø Med tillhörande teleskopsgarnityr och betäckning. AVK används vid nybyggnation tillsvidare. RSK POM med AVK rostfri garnityr Beulco servisventil används vid sanering. RSK Med Beulco teleskopsgarnityr.

25 25 Avstängningsanordning med kilslidsventil, PE-anslutning AVK PE-ända anslutning PE. RSK Ø Med tillhörande teleskopsgarnityr och betäckning. För LTA Servis ventil Isiflo RSK

26 26 PEB.3 Spolpost i mark Skall alltid sättas på slutändar av PE ledningar. THISAB S teleskopiska kompletta med rostfri SP 1985T och teleskopisk trumma av PE, RSK Spolposten skall vara försedd med utloppskoppling typ C. Utloppskopplingen skall skyddas med plastlock RSK Spolposten skall vara försedd med lock med lina RSK Spolposten dräneras till dagvattenledning med ett Ø110 PP-rör. Dräneringsutlopp sågas med hålsåg upp till en Ø110 anslutning med ett in-situgummi. Skulle dagvattenledning ligga grundare än vattenledningen, sätts spolposten på en makadambädd med fiberduk runt och Ø110-röret borras in på samma höjd som övre kvartscirkeln på dagvattenledningen.

27 27 PEB.42 Brandpost med lång trumma. Thisab s teleskopiska och rostfria BP 1990T, RSK L Brandposten skall vara försedd med utloppskoppling typ C RSK Utloppskopplingen skall skyddas med plastlock RSK Brandposten utförs med lång trumma enl Anl. AMA principritning PEB.4 s.558. På brandposten skall ingå automatisk dräneringsventil och dräneras till dagvattenledning med ett Ø110 PP-rör. Skulle dagvattenledningen ligga grundare än vattenledningen, sätts brandposten på en makadambädd med fiberduk runt och Ø110-röret borras in på samma höjd som övre kvartscirkeln på dagvattenledningen. BP 1990T PE-ansl Ø110 BP 1990T med DN 100-fläns RSK RSK PEC.411 Luftningsanordning på vattenledning Se PDC.1131

28 28 YBC KONTROLL AV ANLÄGGNING YBC.3 Kontroll av rörledning m m. Huvudgrupperna hållfasthet, ytbeskaffenhet, rörskarvar, riktning, utförande och driftinstruktion enl. Svenskt Vatten P93. Avgörs via TV-inspektion enligt PCE.12. Krav: ledningarna får inte uppvisa några fel (gradering1-4, A-C). Funktion, anordningar: Kontroll utförs före asfaltering. Ventiler: Krav på raka spindelstänger som går att öppna och stänga, betäckning sitter fast i garnityr. Brand- o spolposter: Krav att de går att öppna och stänga, ett brandpoströr av standardlängd skall kunna anslutas, dräneringen skall fungera, plastlock på utloppskopplingen till BP och mässingslock till spolpost, stag skall vara monterade. Brunnar: Krav på täthet, ingen inläckning av grus eller vatten, rakhet, rengjorda, max 0,15 m förhöjningsringar. Luftare: Krav på fungerande dränering, utförd isolering. Serviser: Avslutas 2m in på tomtmark och markeras med 2 4 regel 0,5-1,0m över bef. mark. Om slinga ingår i anläggningen utförs kontroll efter slingan. YBC.31 YBC.3113 Kontroll av vattenledning Vattenprover tas efter avslutad ledningsläggning och provtryckning. Krav: Bättre än tjänligt med anmärkning enl. Livsmedelsverkets kungörelse om dricksvatten. Vattenledningen skall efter färdigställande renspolas och desinfekteras enligt VAV P77 tillika uppvisa godkänt vattenprov. Vattenprov skall märkas driftkontroll på laboratoriet. Vid heterotrofa bakterier åtgärdas detta i första hand med omspolning och nytt vattenprov, i andra hand desinfektion. Vid koliforma och e-koli krävs desinfektion och nytt vattenprov. Tryck- och täthetskontroll av vattenledning av rör PE, PP och PB. (gäller samtliga tryckledningar) Täthetsprovning skall utföras innan ledningar renspolas och desinfekteras. PE enligt VAV P78.

29 29 YBC.341 YBC.342 YBC.343 Täthetsprovning av avloppsledning. Täthetsprovning av spillvattenledning vid nybyggnation enligt VAV P91, återfyllning och packning utförd till minst terrassnivå. Täthet på dagvattenledningar avgörs av B med hjälp av den inlämnade TVinspektionen. Deformationsprovning av avloppsledning. Provning av deformation hos avloppsledning av plaströr skall utföras enligt VAV P91. Resultat av ev. tolkning måste föreligga senast 10 arbetsdagar före slutbesiktning. Behovet av deformationskontroll avgörs av B med hjälp av den inlämnade TV-inspektionen. Kontroll av riktningsavvikelse hos avloppsledning. Avgörs via TV-inspektionens profilmätning eller via slangsättningsmätning. Kontroll skall utföras enligt VAV P91 med följande ändringar; C utgår, B = värdeminskningsavdrag, sämre än B = åtgärd erfordras plus omfilmning av hela ledningsträckan. Värdeminskningsavdrag gäller enligt följande: Dagvatten, B Spillvatten, B = kr per sträcka ( 25 meter.) = kr per sträcka ( 25 meter.) YBC.351 YBC.352 Täthetskontroll av brunn på avloppsledning Täthetskontroll av nedstigningsbrunn utförs enligt Svenskt Vattens publikation P91 Kontroll, avvägning av brunn på avloppsledning Brunnsnivåer: Innan återfyllning, löpande redovisning. Krav: Kontroll skall utföras enligt Svenskt Vatten P91 med följande ändringar C utgår, B = värdeminskningsavdrag, sämre än B = åtgärd erfordras plus omfilmning före och efter brunn. Värdeminskningsavdrag gäller enligt följande: Dagvatten, B = kr per brunn dim. 400 mm. Spillvatten, B = kr per brunn dim. 200 mm.

30 30 YCD YCD.1 RELATIONSHANDLINGAR FÖR ANLÄGGNING Slutbesiktning kan tidigast ske tio arbetsdagar efter det att relationshandlingar är inlämnade till beställaren och godkända. Relationshandlingar för väg, plan, vegetationsyta, rörledning mm B tillhandahåller arbetshandling som underlag för relationshandling. Förändringar och utbyte av material under entreprenadtiden skall redovisas. I förekommande fall skall produktspecifikation redovisas. Vilka produkter som skall redovisas avgörs i samråd med B. Produktverifikationer i nivå 4 enligt YE skall bifogas underlaget med avseende på samtliga ingående material. Handlingarna överlämnas till B innan anmälan om slutbesiktning får ske. YCD.12 Relationshandlingar för rörledningssystem Samtliga inmätningar skall vara på centimeters noggrannhet och redovisas i koordinatsystem SWEREF , höjdsystem RH70. Inmätning skall ske innan återfyllning och redovisas i x-, y- och z-led. Inmätningarna skall levereras i pxy-fil och relationshandlingar i dwg-format. Därtill skall nummer på inmätta punkter följa nummer på arbetsritning. Inmätningarna skall även redovisas i dwg- format där rörtyp, rörmaterial, ledningsdimension samt vattengångar på ledningarna finns angivna. Typkodsförteckning i denna handling skall användas vid inmätning. Samtliga brunnar, ventiler, riktningsavvikelser och ändpunkter skall koordinatbestämmas och plushöjder för vattengång skall anges. Punkter på ledning(spl, DPL, VPL, TPL) redovisas i vattengången. Nedstigningsbrunnar(SNB, DNB) mäts in i marknivå i x- och y-läge som brunnsbottens mittpunkt samt som punkt på ledning(dpl, SPL) i inkommande och utgående vattengångshöjder. Marknivån bredvid brunnen redovisas om den skiljer sig från brunnslocket. För servisavsättning skall plushöjd anges för marknivå och vattengång på spill-, dagvattenservisen vid servisventilen, alltså ej vid rörända. Ändringar och kompletterande inmätningar redovisas på planritning.

31 31 Typkodsförteckning Anordning Brunn Dagvattenbrunn, rännstensbrunn Avskiljare, spillvatten Dagvatten DDB Spillvatten (självfall) SGA Spillvatten (Tryckledn.) Dricks-vatten Dräneringsvatten Rensbrunn <= 300 mm, (spolbrunn) DRB SRB RRB Ledning Anordningsledning DAL SAL VAL RAL Övriga Brandpost, vatten Vattenmätarbrunn VBP VVM Avstängningsventil SAV VAV Backventil Brandpostventil Brytpunkt Brytpunkt Ledning TBSV VBSV VBV Servisventil TSV VSV Punkt på ledning DPL SPL TPL VPL RPL Ledning Självfallsledning D S R Trycksatt ledning T V Nod Servis Knutpunkt Avgrening DAG SAG TAG VAG RAG Inlopp DIN SIN RIN Proppning DPP SPP TPP VPP Utlopp DUT SUT TUT RUT Brunn Inspektionsbrunn DIB Kupolsil DKS RKS Luftningsbrunn TLB VLB Mätarbrunn SMB VMB Munk DMU Nedstigningsbrunn DNB SNB VNB RNB Oljeavskiljare DOA Spolpost SSP TSP VSP Tillsynsbrunn mm DTB STB RTB Pumpstation Pumpstation DPU SPU TPU VPU Tryckstegringsstation Tryckstegring VTS Servisledning Servisledning DSL SSL VSL RSL

32 32 YCQ YCQ.112 KONTROLLPLANER FÖR ANLÄGGNING Kontrollplaner för rörledningar mm Krav: Koordinatsystem: SWEREF Inmätningsprotokoll Brunnar: Projekterad- avvägd- nivå, avvikelser, godkänt eller ej. Servisledningar: I förbindelsepunkt (fastighetsgräns). Projekterad- avvägdnivå, avvikelser, lutning i, godkänt eller ej. Servisventil: Projekterat- inmätt läge i plan i förhållande till fastighetsgräns, godkänt eller ej. Serviser i nivå och plan Servisventil krav: I plan 0,2-0,5m från fastighetsgräns. Uppfylls inte kraven fordras omläggning. Servisledning självfall krav: På nivå i fastighetsgräns +3cm och får ej understiga 10. Avslutas normalt 2m innanför fastighetsgräns. XYZ lämnas vid servisventil. Uppfylls inte kraven fordras omläggning. YE VERIFIERING AV ÖVERENSTÄMMELSE MED KRAV PÅ PRODUKTER Förändringar och utbyte av material under byggtiden samt produkt- och leverantörsförteckning med tillhörande produktblad skall vara verifierade och redovisas till B 10 arbetsdagar innan slutbesiktning.
