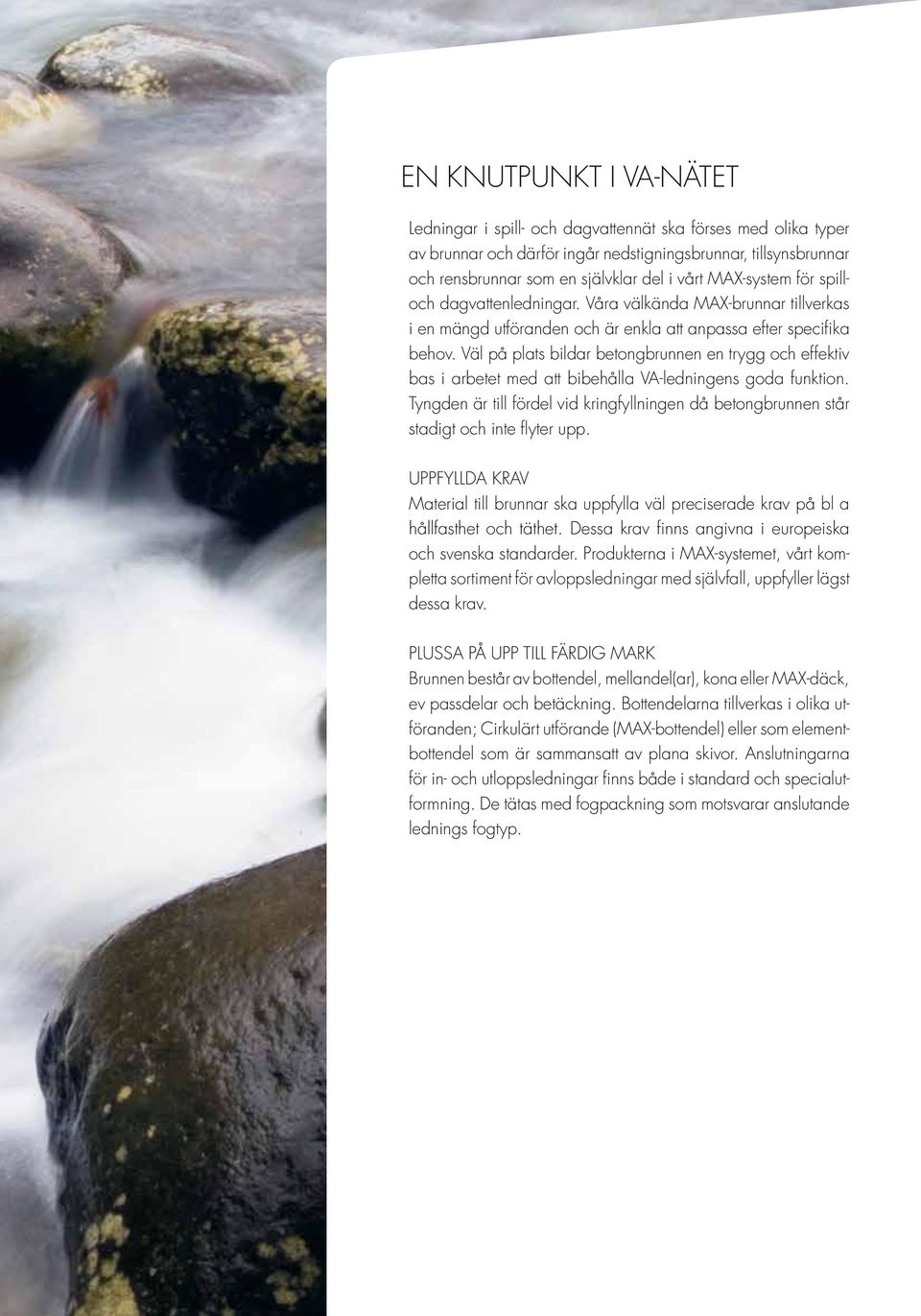

1 EN KNUTPUNKT I VA-NÄTET Ledningar i spill- oc dagvattennät ska förses med olika typer av brunnar oc därför ingår nedstigningsbrunnar, tillsynsbrunnar oc rensbrunnar som en självklar del i vårt MAX-system för spilloc dagvattenledningar. Våra välkända MAX-brunnar tillverkas i en mängd utföranden oc är enkla att anpassa efter specifika beov. Väl på plats bildar betongbrunnen en trygg oc effektiv bas i arbetet med att bibeålla VA-ledningens goda funktion. Tyngden är till fördel vid kringfyllningen då betongbrunnen står stadigt oc inte flyter upp. UPPFYLLDA KRAV Material till brunnar ska uppfylla väl preciserade krav på bl a ållfastet oc tätet. Dessa krav finns angivna i europeiska oc svenska standarder. Produkterna i MAX-systemet, vårt kompletta sortiment för avloppsledningar med självfall, uppfyller lägst dessa krav. PLUSSA PÅ UPP TILL FÄRDIG MARK Brunnen består av bottendel, mellandel(ar), kona eller MAX-däck, ev passdelar oc betäckning. Bottendelarna tillverkas i olika utföranden; Cirkulärt utförande (MAX-bottendel) eller som elementbottendel som är sammansatt av plana skivor. Anslutningarna för in- oc utloppsledningar finns både i standard oc specialutformning. De tätas med fogpackning som motsvarar anslutande lednings fogtyp.

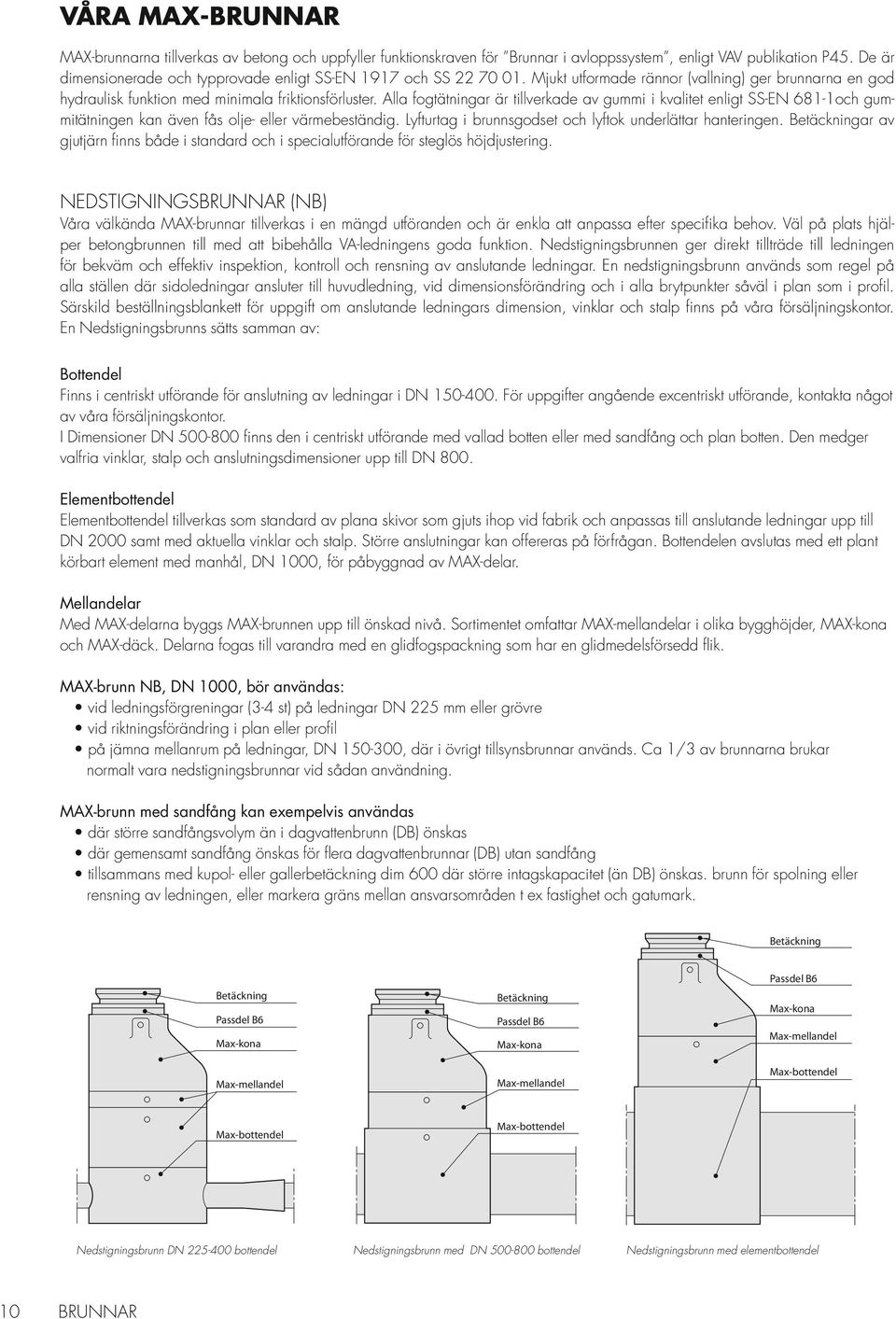

2 VÅRA MAX-BRUNNAR MAX-brunnarna tillverkas av betong oc uppfyller funktionskraven för Brunnar i avloppssystem, enligt VAV publikation P45. De är dimensionerade oc typprovade enligt SS EN 1917 oc SS Mjukt utformade rännor (vallning) ger brunnarna en god ydraulisk funktion med minimala friktionsförluster. Alla fogtätningar är tillverkade av gummi i kvalitet enligt SS EN 681 1oc gummitätningen kan även fås olje- eller värmebeständig. Lyfturtag i brunnsgodset oc lyftok underlättar anteringen. Betäckningar av gjutjärn finns både i standard oc i specialutförande för steglös öjdjustering. NEDSTIGNINGSBRUNNAR (NB) Våra välkända MAX-brunnar tillverkas i en mängd utföranden oc är enkla att anpassa efter specifika beov. Väl på plats jälper betongbrunnen till med att bibeålla VA-ledningens goda funktion. Nedstigningsbrunnen ger direkt tillträde till ledningen för bekväm oc effektiv inspektion, kontroll oc rensning av anslutande ledningar. En nedstigningsbrunn används som regel på alla ställen där sidoledningar ansluter till uvudledning, vid dimensionsförändring oc i alla brytpunkter såväl i plan som i profil. Särskild beställningsblankett för uppgift om anslutande ledningars dimension, vinklar oc stalp finns på våra försäljningskontor. En Nedstigningsbrunns sätts samman av: Bottendel Finns i centriskt utförande för anslutning av ledningar i 400. För uppgifter angående excentriskt utförande, kontakta något av våra försäljningskontor. I Dimensioner finns den i centriskt utförande med vallad botten eller med sandfång oc plan botten. Den medger valfria vinklar, stalp oc anslutningsdimensioner upp till 800. Elementbottendel Elementbottendel tillverkas som standard av plana skivor som gjuts iop vid fabrik oc anpassas till anslutande ledningar upp till 2000 samt med aktuella vinklar oc stalp. Större anslutningar kan offereras på förfrågan. Bottendelen avslutas med ett plant körbart element med manål, 1000, för påbyggnad av MAX-delar. Mellandelar Med MAX-delarna byggs MAX-brunnen upp till önskad nivå. Sortimentet omfattar MAX-mellandelar i olika byggöjder, MAX-kona oc MAX-däck. Delarna fogas till varandra med en glidfogspackning som ar en glidmedelsförsedd flik. MAX-brunn NB, 1000, bör användas: vid ledningsförgreningar (3-4 st) på ledningar 225 mm eller grövre vid riktningsförändring i plan eller profil på jämna mellanrum på ledningar, -0, där i övrigt tillsynsbrunnar används. Ca 1/3 av brunnarna brukar normalt vara nedstigningsbrunnar vid sådan användning. MAX-brunn med sandfång kan exempelvis användas där större sandfångsvolym än i dagvattenbrunn (DB) önskas där gemensamt sandfång önskas för flera dagvattenbrunnar (DB) utan sandfång tillsammans med kupol- eller gallerbetäckning dim 600 där större intagskapacitet (än DB) önskas. brunn för spolning eller rensning av ledningen, eller markera gräns mellan ansvarsområden t ex fastiget oc gatumark. Betäckning Betäckning Passdel B6 Max-kona Max-mellandel Betäckning Passdel B6 Max-kona Max-mellandel Passdel B6 Max-kona Max-mellandel Max-bottendel Max-bottendel Max-bottendel Nedstigningsbrunn bottendel Nedstigningsbrunn med bottendel Nedstigningsbrunn med elementbottendel 10 BRUNNAR

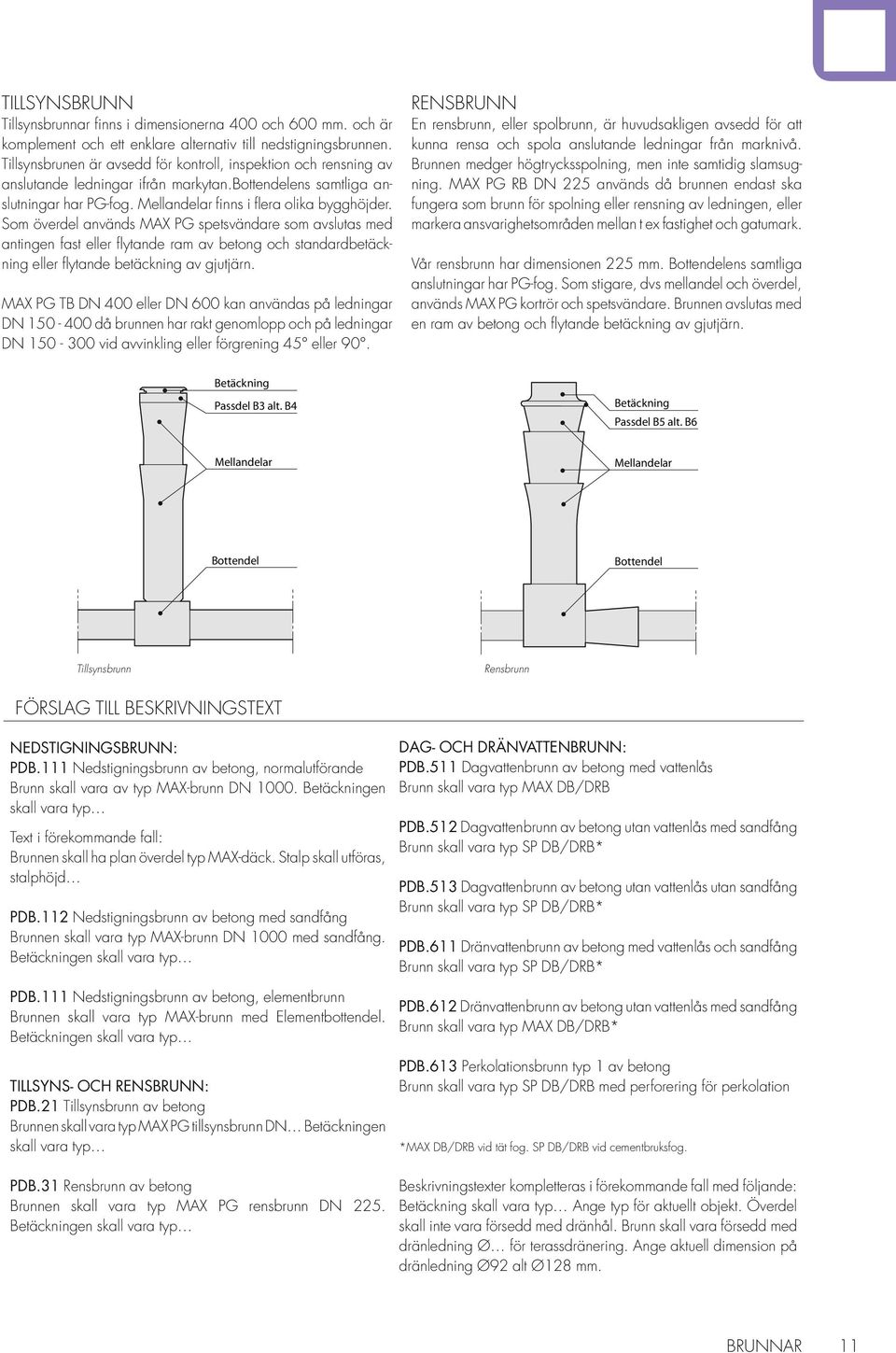

3 TILLSYNSBRUNN Tillsynsbrunnar finns i dimensionerna 400 oc 600 mm. oc är komplement oc ett enklare alternativ till nedstigningsbrunnen. Tillsynsbrunen är avsedd för kontroll, inspektion oc rensning av anslutande ledningar ifrån markytan.bottendelens samtliga anslutningar ar PG-fog. Mellandelar finns i flera olika byggöjder. Som överdel används MAX PG spetsvändare som avslutas med antingen fast eller flytande ram av betong oc standardbetäckning eller flytande betäckning av gjutjärn. MAX PG TB 400 eller 600 kan användas på ledningar då brunnen ar rakt genomlopp oc på ledningar - 0 vid avvinkling eller förgrening 45 eller 90. RENSBRUNN En rensbrunn, eller spolbrunn, är uvudsakligen avsedd för att kunna rensa oc spola anslutande ledningar från marknivå. Brunnen medger ögtrycksspolning, men inte samtidig slamsugning. MAX PG RB 225 används då brunnen endast ska fungera som brunn för spolning eller rensning av ledningen, eller markera ansvarigetsområden mellan t ex fastiget oc gatumark. Vår rensbrunn ar dimensionen 225 mm. Bottendelens samtliga anslutningar ar PG-fog. Som stigare, dvs mellandel oc överdel, används MAX PG kortrör oc spetsvändare. Brunnen avslutas med en ram av betong oc flytande betäckning av gjutjärn. Betäckning Passdel B3 alt. B4 Betäckning Passdel B5 alt. B6 Mellandelar Mellandelar Bottendel Bottendel Tillsynsbrunn Rensbrunn FÖRSLAG TILL BESKRIVNINGSTEXT NEDSTIGNINGSBRUNN: PDB.111 Nedstigningsbrunn av betong, normalutförande Brunn skall vara av typ MAX-brunn Betäckningen skall vara typ Text i förekommande fall: Brunnen skall a plan överdel typ MAX-däck. Stalp skall utföras, stalpöjd PDB.112 Nedstigningsbrunn av betong med sandfång Brunnen skall vara typ MAX-brunn 1000 med sandfång. Betäckningen skall vara typ PDB.111 Nedstigningsbrunn av betong, elementbrunn Brunnen skall vara typ MAX-brunn med Elementbottendel. Betäckningen skall vara typ TILLSYNS- OC RENSBRUNN: PDB.21 Tillsynsbrunn av betong Brunnen skall vara typ MAX PG tillsynsbrunn Betäckningen skall vara typ DAG- OC DRÄNVATTENBRUNN: PDB.511 Dagvattenbrunn av betong med vattenlås Brunn skall vara typ MAX DB/DRB PDB.512 Dagvattenbrunn av betong utan vattenlås med sandfång Brunn skall vara typ SP DB/DRB* PDB.513 Dagvattenbrunn av betong utan vattenlås utan sandfång Brunn skall vara typ SP DB/DRB* PDB.611 Dränvattenbrunn av betong med vattenlås oc sandfång Brunn skall vara typ SP DB/DRB* PDB.612 Dränvattenbrunn av betong utan vattenlås med sandfång Brunn skall vara typ MAX DB/DRB* PDB.613 Perkolationsbrunn typ 1 av betong Brunn skall vara typ SP DB/DRB med perforering för perkolation *MAX DB/DRB vid tät fog. SP DB/DRB vid cementbruksfog. PDB.31 Rensbrunn av betong Brunnen skall vara typ MAX PG rensbrunn 225. Betäckningen skall vara typ Beskrivningstexter kompletteras i förekommande fall med följande: Betäckning skall vara typ Ange typ för aktuellt objekt. Överdel skall inte vara försedd med dränål. Brunn skall vara försedd med dränledning Ø för terassdränering. Ange aktuell dimension på dränledning Ø92 alt Ø128 mm. BRUNNAR 11

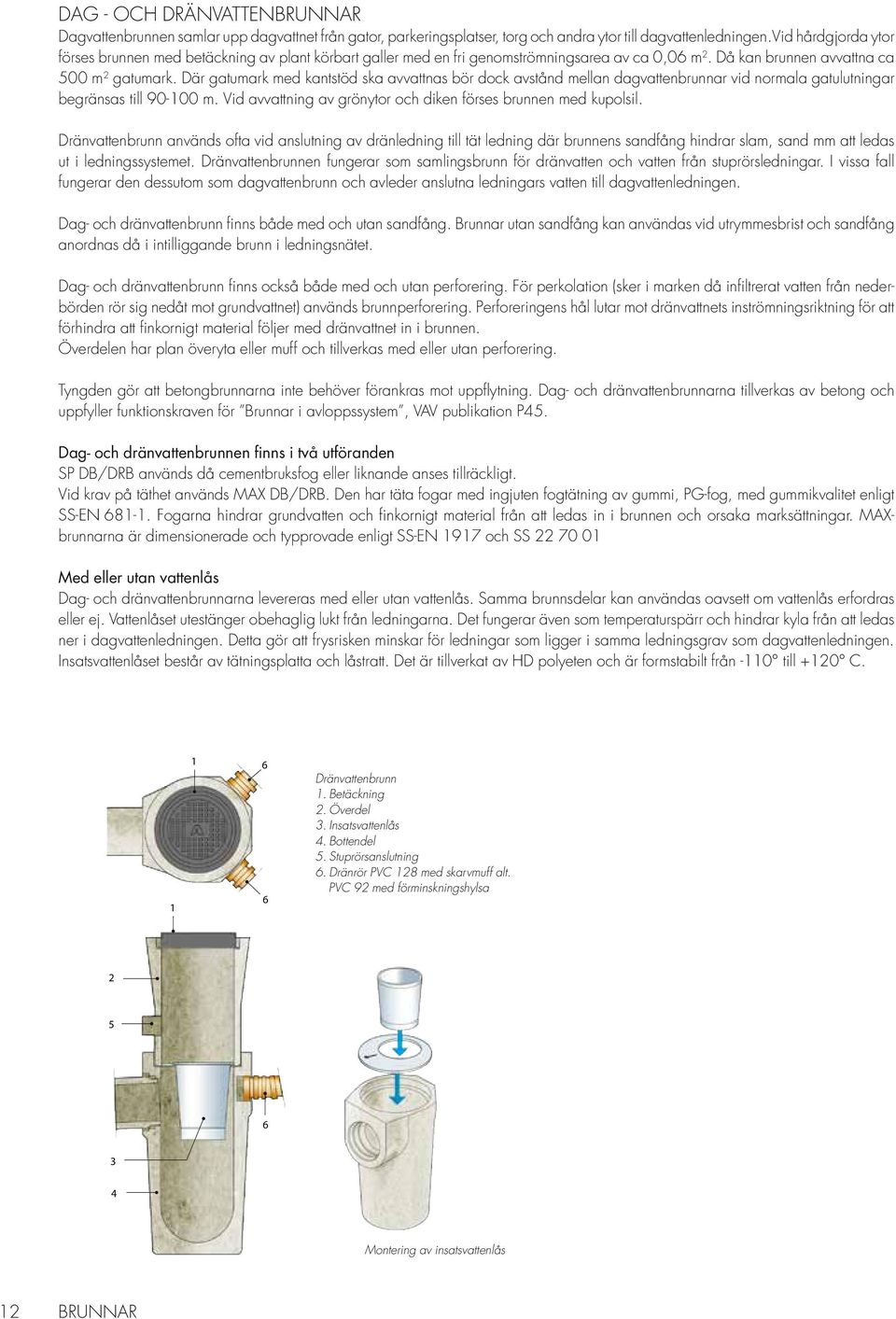

4 DAG - OC DRÄNVATTENBRUNNAR Dagvattenbrunnen samlar upp dagvattnet från gator, parkeringsplatser, torg oc andra ytor till dagvattenledningen.vid årdgjorda ytor förses brunnen med betäckning av plant körbart galler med en fri genomströmnings area av ca 0,06 m 2. Då kan brunnen avvattna ca 500 m 2 gatumark. Där gatumark med kantstöd ska avvattnas bör dock avstånd mellan dagvattenbrunnar vid normala gatulutningar begränsas till m. Vid avvattning av grönytor oc diken förses brunnen med kupolsil. Dränvattenbrunn används ofta vid anslutning av dränledning till tät ledning där brunnens sandfång indrar slam, sand mm att ledas ut i ledningssystemet. Dränvattenbrunnen fungerar som samlingsbrunn för dränvatten oc vatten från stuprörsledningar. I vissa fall fungerar den dessutom som dagvattenbrunn oc avleder anslutna ledningars vatten till dagvattenledningen. Dag- oc dränvattenbrunn finns både med oc utan sandfång. Brunnar utan sandfång kan användas vid utrymmesbrist oc sandfång anordnas då i intilliggande brunn i ledningsnätet. Dag- oc dränvattenbrunn finns också både med oc utan perforering. För perkolation (sker i marken då infiltrerat vatten från nederbörden rör sig nedåt mot grundvattnet) används brunnperforering. Perforeringens ål lutar mot dränvattnets inströmningsriktning för att förindra att finkornigt material följer med dränvattnet in i brunnen. Överdelen ar plan överyta eller muff oc tillverkas med eller utan perforering. Tyngden gör att betongbrunnarna inte beöver förankras mot uppflytning. Dag- oc dränvattenbrunnarna tillverkas av betong oc uppfyller funktionskraven för Brunnar i avloppssystem, VAV publikation P45. Dag- oc dränvattenbrunnen finns i två utföranden SP DB/DRB används då cementbruksfog eller liknande anses tillräckligt. Vid krav på tätet används MAX DB/DRB. Den ar täta fogar med ingjuten fogtätning av gummi, PG-fog, med gummikvalitet enligt SS-EN Fogarna indrar grundvatten oc finkornigt material från att ledas in i brunnen oc orsaka mark sättningar. MAXbrunnarna är dimensionerade oc typprovade enligt SS EN 1917 oc SS Med eller utan vattenlås Dag- oc dränvattenbrunnarna levereras med eller utan vattenlås. Samma brunnsdelar kan användas oavsett om vattenlås erfordras eller ej. Vattenlåset utestänger obeaglig lukt från ledningarna. Det fungerar även som temperaturspärr oc indrar kyla från att ledas ner i dagvattenledningen. Detta gör att frysrisken minskar för ledningar som ligger i samma ledningsgrav som dagvattenledningen. Insatsvattenlåset består av tätningsplatta oc låstratt. Det är tillverkat av D polyeten oc är formstabilt från -110 till +120 C Dränvattenbrunn 1. Betäckning 2. Överdel 3. Insatsvattenlås 4. Bottendel 5. Stuprörsanslutning 6. Dränrör PVC 128 med skarvmuff alt. PVC 92 med förminskningsylsa Montering av insatsvattenlås 12 BRUNNAR

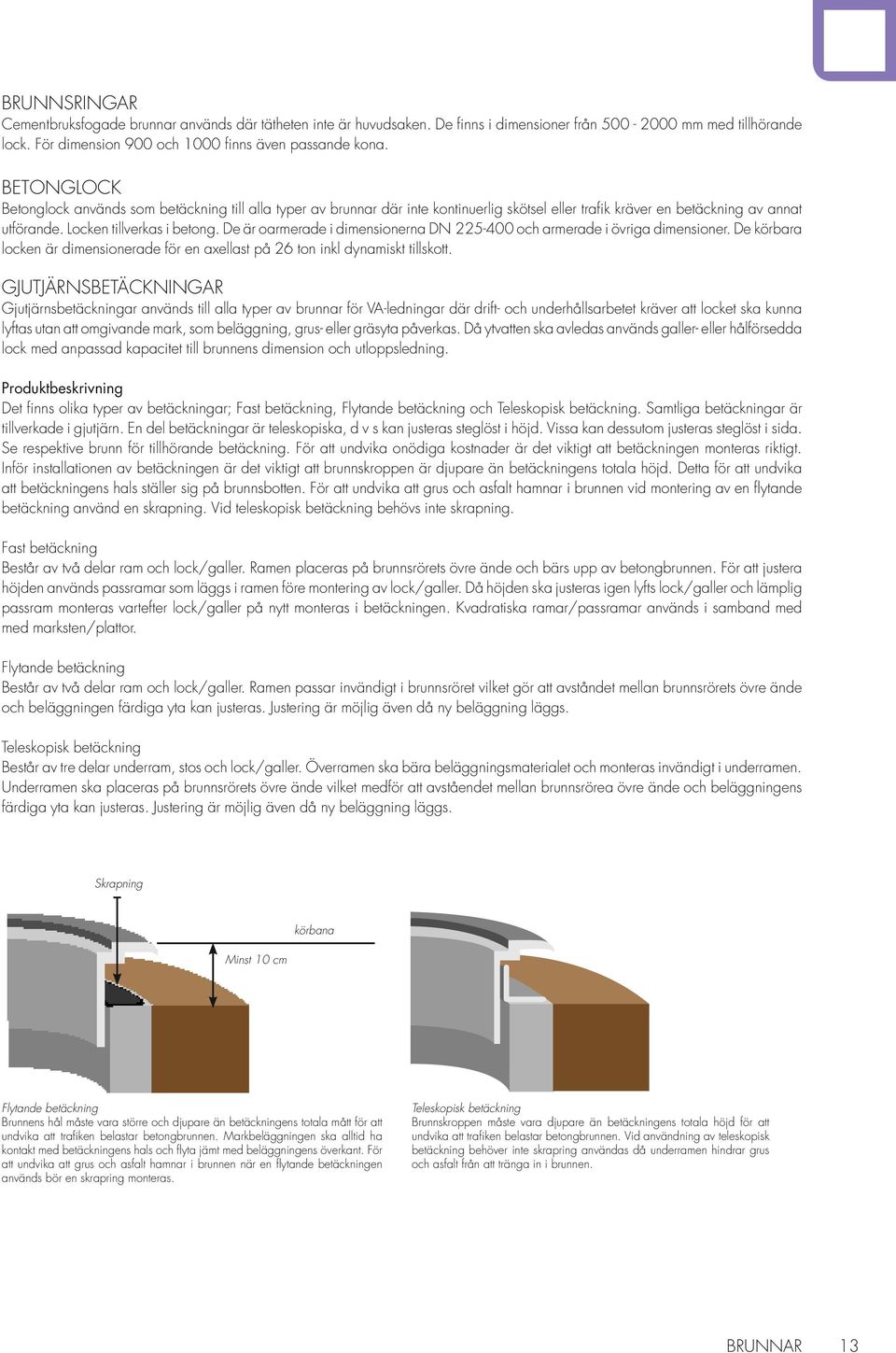

5 BRUNNSRINGAR Cementbruksfogade brunnar används där täteten inte är uvudsaken. De finns i dimensioner från mm med tillörande lock. För dimension 900 oc 1000 finns även passande kona. BETONGLOCK Betonglock används som betäckning till alla typer av brunnar där inte kontinuerlig skötsel eller trafik kräver en betäckning av annat utförande. Locken tillverkas i betong. De är oarmerade i dimensionerna oc armerade i övriga dimensioner. De körbara locken är dimensionerade för en axellast på 26 ton inkl dynamiskt tillskott. GJUTJÄRNSBETÄCKNINGAR Gjutjärnsbetäckningar används till alla typer av brunnar för VA-ledningar där drift- oc underållsarbetet kräver att locket ska kunna lyftas utan att omgivande mark, som beläggning, grus- eller gräsyta påverkas. Då ytvatten ska avledas används galler- eller ålförsedda lock med anpassad kapacitet till brunnens dimension oc utloppsledning. Produktbeskrivning Det finns olika typer av betäckningar; Fast betäckning, Flytande betäck ning oc Teleskopisk betäckning. Samtliga betäckningar är tillverkade i gjutjärn. En del betäck ningar är teleskopiska, d v s kan justeras steglöst i öjd. Vissa kan dessutom justeras steglöst i sida. Se respektive brunn för till örande betäckning. För att undvika onödiga kostnader är det viktigt att betäckningen monteras riktigt. Inför installationen av betäckningen är det viktigt att brunnskroppen är djupare än betäckningens totala öjd. Detta för att undvika att betäckningens als ställer sig på brunnsbotten. För att undvika att grus oc asfalt amnar i brunnen vid montering av en flytande betäckning använd en skrapning. Vid teleskopisk betäckning beövs inte skrapning. Fast betäckning Består av två delar ram oc lock/galler. Ramen placeras på brunnsrörets övre ände oc bärs upp av betongbrunnen. För att justera öjden används passramar som läggs i ramen före montering av lock/galler. Då öjden ska justeras igen lyfts lock/galler oc lämplig passram monteras vartefter lock/galler på nytt monteras i betäckningen. Kvadratiska ramar/passramar används i samband med med marksten/plattor. Flytande betäckning Består av två delar ram oc lock/galler. Ramen passar invändigt i brunnsröret vilket gör att avståndet mellan brunnsrörets övre ände oc beläggningen färdiga yta kan justeras. Justering är möjlig även då ny beläggning läggs. Teleskopisk betäckning Består av tre delar underram, stos oc lock/galler. Överramen ska bära beläggningsmaterialet oc monteras invändigt i underramen. Underramen ska placeras på brunnsrörets övre ände vilket medför att avståendet mellan brunnsrörea övre ände oc beläggningens färdiga yta kan justeras. Justering är möjlig även då ny beläggning läggs. Skrapning Minst 10 cm körbana Flytande betäckning Brunnens ål måste vara större oc djupare än betäckningens totala mått för att undvika att trafiken belastar betongbrunnen. Markbeläggningen ska alltid a kontakt med betäckningens als oc flyta jämt med beläggningens överkant. För att undvika att grus oc asfalt amnar i brunnen när en flytande betäckningen används bör en skrapring monteras. Teleskopisk betäckning Brunnskroppen måste vara djupare än betäckningens totala öjd för att undvika att trafiken belastar betongbrunnen. Vid användning av teleskopisk betäckning beöver inte skrapring användas då underramen indrar grus oc asfalt från att tränga in i brunnen. BRUNNAR 13

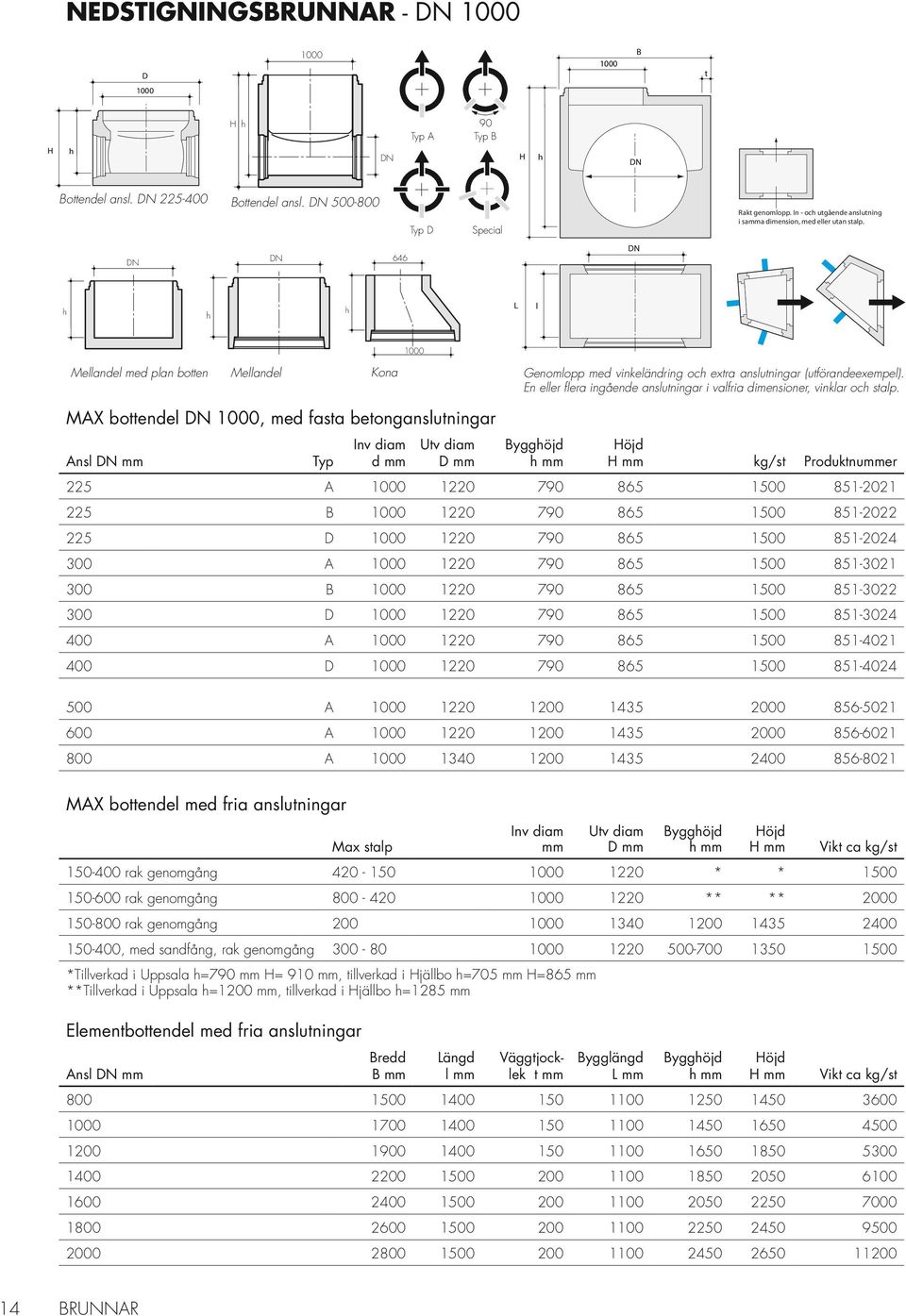

6 NEDSTIGNINGSBRUNNAR D B t 1000 Standard Typ A Typ A 90 Typ B 90 Typ B Special. En eller flera ingående anslutningar i valfria dimensioner, vinklar oc stalp. Typ D 1000 B t Rakt genomlopp. In - oc utgående anslutning i samma dimension, med eller utan stalp. Bottendel ansl. KANMAX bottendel Bottendel ansl Typ D Special Rakt genomlopp. In - oc utgående anslutning i samma dimension, med eller utan stalp. 646 L l Genomlopp med vinkeländring oc extra anslutningar (utförandeexempel). En eller flera ingående anslutningar i valfria dimensioner, vinklar oc stalp. Mellandel med plan botten Mellandel Kona 1000 L l Genomlopp med vinkeländring oc extra anslutningar (utförandeexempel). En eller flera ingående anslutningar i valfria dimensioner, vinklar oc stalp. Genomlopp med vinkeländring oc extra anslutningar (utförandeexempel). En eller flera ingående anslutningar i valfria dimensioner, vinklar oc stalp. MAX bottendel 1000, med fasta betonganslutningar Ansl mm Typ Inv diam d mm Utv diam D mm Byggöjd mm öjd mm kg/st Produktnummer 225 A B D A B D A D A A A MAX bottendel med fria anslutningar Max stalp Inv diam mm Utv diam D mm Byggöjd mm öjd mm Vikt ca kg/st -400 rak genomgång * * rak genomgång ** ** rak genomgång , med sandfång, rak genomgång *Tillverkad i Uppsala =790 mm = 910 mm, tillverkad i jällbo =705 mm =865 mm **Tillverkad i Uppsala =1200 mm, tillverkad i jällbo =1285 mm Elementbottendel med fria anslutningar Ansl mm Bredd B mm Längd l mm Väggtjocklek t mm Bygglängd L mm Byggöjd mm öjd mm Vikt ca kg/st BRUNNAR

7 MAX-mellandel med plan botten mm Byggöjd mm öjd mm Utv diam mm kg/st Produktnummer MAX-mellandel mm Byggöjd mm öjd mm Utv diam mm kg/st Produktnummer MAX-kona mm Byggöjd mm öjd mm Utv diam mm kg/st Produktnummer 1000x Lock till MAX-kona, ej körbart BRUNNAR 15

8 646 Däck MAX-däck med manål mm Byggöjd mm öjd mm Utv diam mm kg/st Produktnummer MAX-däck mm kan förses med manål dim 1000 mm oc ingjuten spets. Passdelar Se tillörande passdelar i kapitel JÄLPMEDEL OC TILLBEÖR. Ø805 Ø649 Ø594 Ø A6VL2/640 flytande Ø648 A6VL2 teleskopisk Ø648 A6VL2 fast Ø685 Ø355 Ø620 Ø kupol, Segjärn Ø Ø 676 Ø 800 Ø 680 Ø 634 Ø 670 Ø 800 Teleskopisk Densus Ø6 270 Ø670 A6/640 flytande A6 teleskopisk A6 fast 140 Ø670 Ø800 Ø6 Ø kupol, Gråjärn Gjutjärnsbetäckningar Beteckning Typ RSK nr Byggöjd mm kg Produktnummer A6VL2/640 flytande Segjärn A6VL2 teleskopisk Segjärn A6VL2 fast Segjärn kupolsil Segjärn Teleskopisk Densus 2 tät Segjärn A6/ 640 flytande Gråjärn A6 teleskopisk Gråjärn A6 fast Gråjärn kupolsil Gråjärn Skrapring A-6/ /6x BRUNNAR

9 TILLSYNSBRUNN Bottendel A 90 B D Överdel Ø800 Ø649 Ø561 Ø Ø Ø648 Ø555 Ø Ø Ø685 Ø670 Ø800 A6VL2/600 flytande A6VL2 teleskopisk A6VL2 fast A6/600 flytande A6 teleskopisk A6 fast MAX PG bottendel 600 Nom storlek ansl 1 mm Typ Byggöjd mm öjd mm kg/st Produktnummer 225 A B D A B D A MAX PG överdel 600 Nom storlek mm Byggöjd mm Utv diam D mm kg/st Produktnummer Passdelar Se tillörande passdelar i kapitel JÄLPMEDEL OC TILLBEÖR. Gjutjärnsbetäckningar Beteckning Typ RSK nr Byggöjd mm kg Produktnummer A6VL2/600 flytande Segjärn A6VL2 teleskopisk Segjärn A6VL2 fast Segjärn A6/600 flytande Gråjärn A6 teleskopisk Gråjärn A6 fast Gråjärn Skrapring A-6/ /590x BRUNNAR 17

10 TILLSYNSBRUNN Bottendel A 90 B D Mellandel 200 Ø 585 Ø Ø 455 Ø 418 Ø 415 Ø590 Ø Ø 4 Ø 580 Ø 375 Ø 575 Ø356 Ø380 UFL-40/400 flytande A5 teleskopisk A5 fast A5L/400 flytande A5L/400 Teleskopisk MAX PG bottendel 400 Nom storlek ansl 1 mm Typ Byggöjd mm öjd mm kg/st Produktnummer A B D PVC A PVC B PVC D A B D A MAX PG mellandel 400 Nom storlek ansl mm Byggöjd mm öjd mm kg/st Produktnummer Passdelar Se tillörande passdelar i kapitel JÄLPMEDEL OC TILLBEÖR. Gjutjärnsbetäckningar Beteckning Typ RSK nr Byggöjd mm kg Produktnummer UFL-40/400 flytande Segjärn A5L/400 Teleskopisk Segjärn A5/400 flytande Gråjärn A5 teleskopisk Gråjärn A5 fast Gråjärn Skrapring A-5/ /395x BRUNNAR

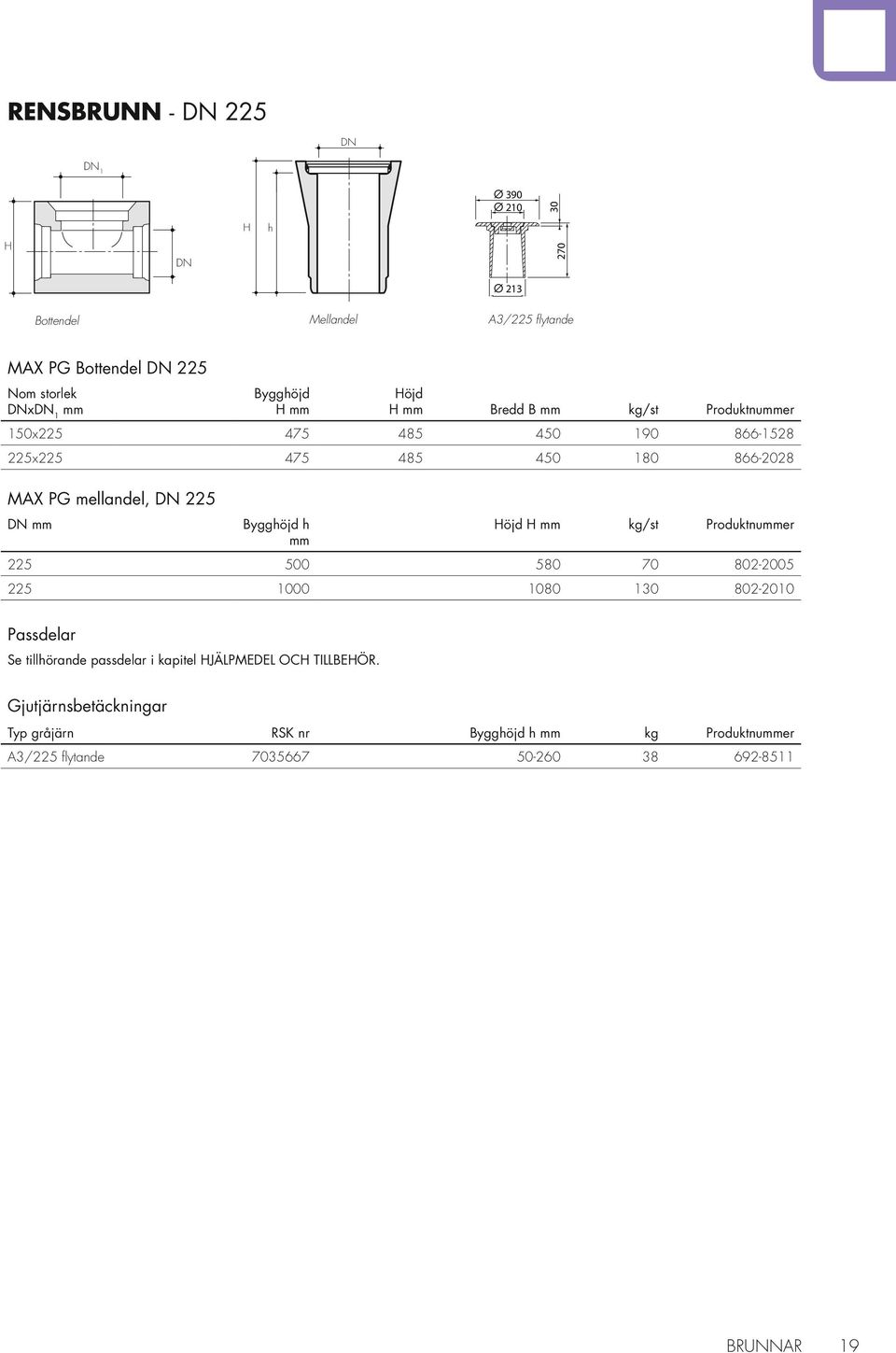

11 RENSBRUNN Ø 390 Ø 210 Ø Bottendel Mellandel A3/225 flytande MAX PG Bottendel 225 Nom storlek x 1 mm Byggöjd mm öjd mm Bredd B mm kg/st Produktnummer x x MAX PG mellandel, 225 mm Byggöjd mm öjd mm kg/st Produktnummer Passdelar Se tillörande passdelar i kapitel JÄLPMEDEL OC TILLBEÖR. Gjutjärnsbetäckningar Typ gråjärn RSK nr Byggöjd mm kg Produktnummer A3/225 flytande BRUNNAR 19

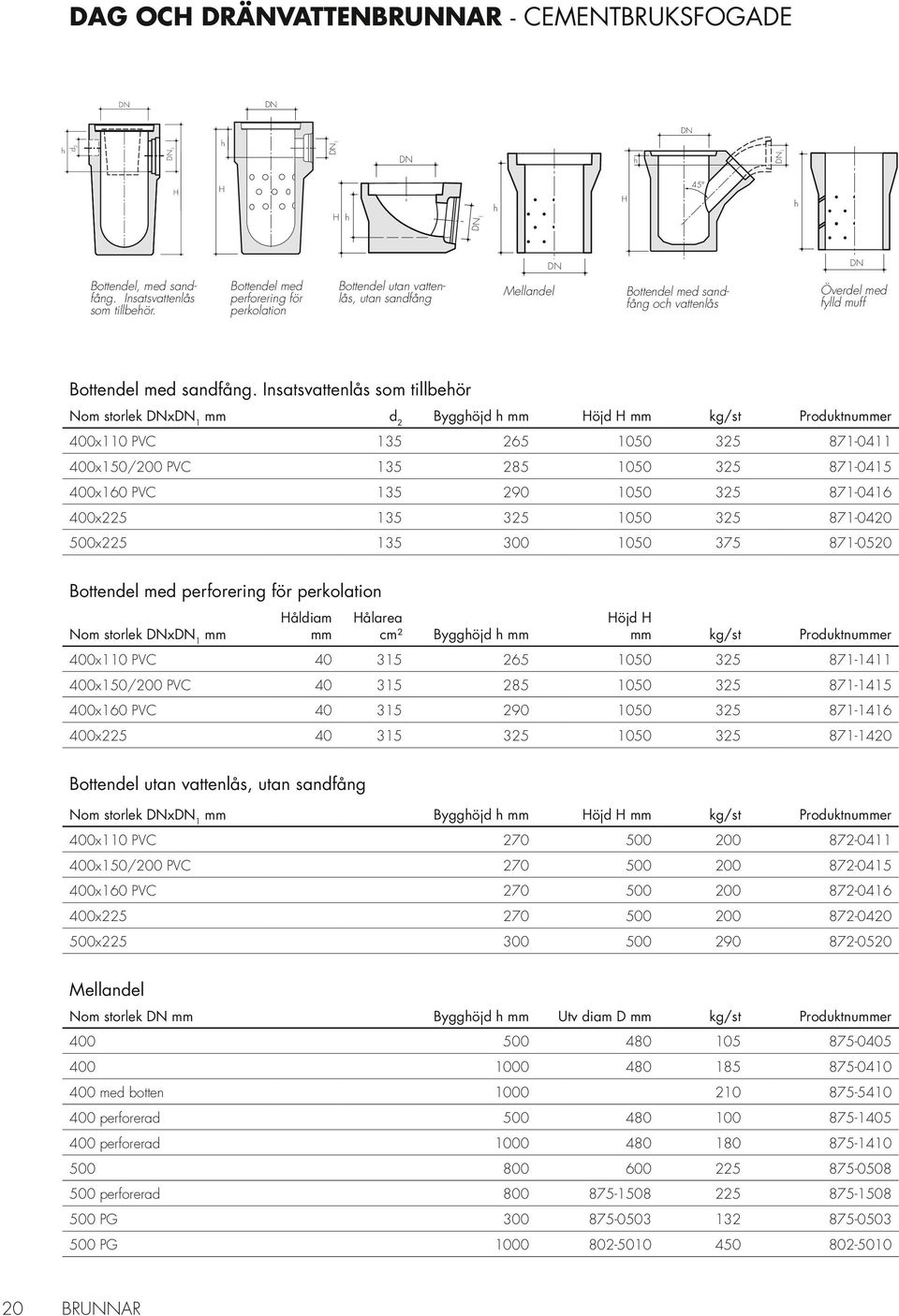

12 DAG OC DRÄNVATTENBRUNNAR - CEMENTBRUKSFOGADE d Bottendel, med sandfång. Insatsvattenlås som tillbeör. Bottendel med perforering för perkolation Bottendel utan vattenlås, utan sandfång Mellandel Bottendel med sandfång oc vattenlås Överdel med fylld muff Bottendel med sandfång. Insatsvattenlås som tillbeör Nom storlek x 1 mm d 2 Byggöjd mm öjd mm kg/st Produktnummer 400x110 PVC x/200 PVC x160 PVC x x Bottendel med perforering för perkolation Nom storlek x 1 mm åldiam mm ålarea cm² Byggöjd mm öjd mm kg/st Produktnummer 400x110 PVC x/200 PVC x160 PVC x Bottendel utan vattenlås, utan sandfång Nom storlek x 1 mm Byggöjd mm öjd mm kg/st Produktnummer 400x110 PVC x/200 PVC x160 PVC x x Mellandel Nom storlek mm Byggöjd mm Utv diam D mm kg/st Produktnummer med botten perforerad perforerad perforerad PG PG BRUNNAR

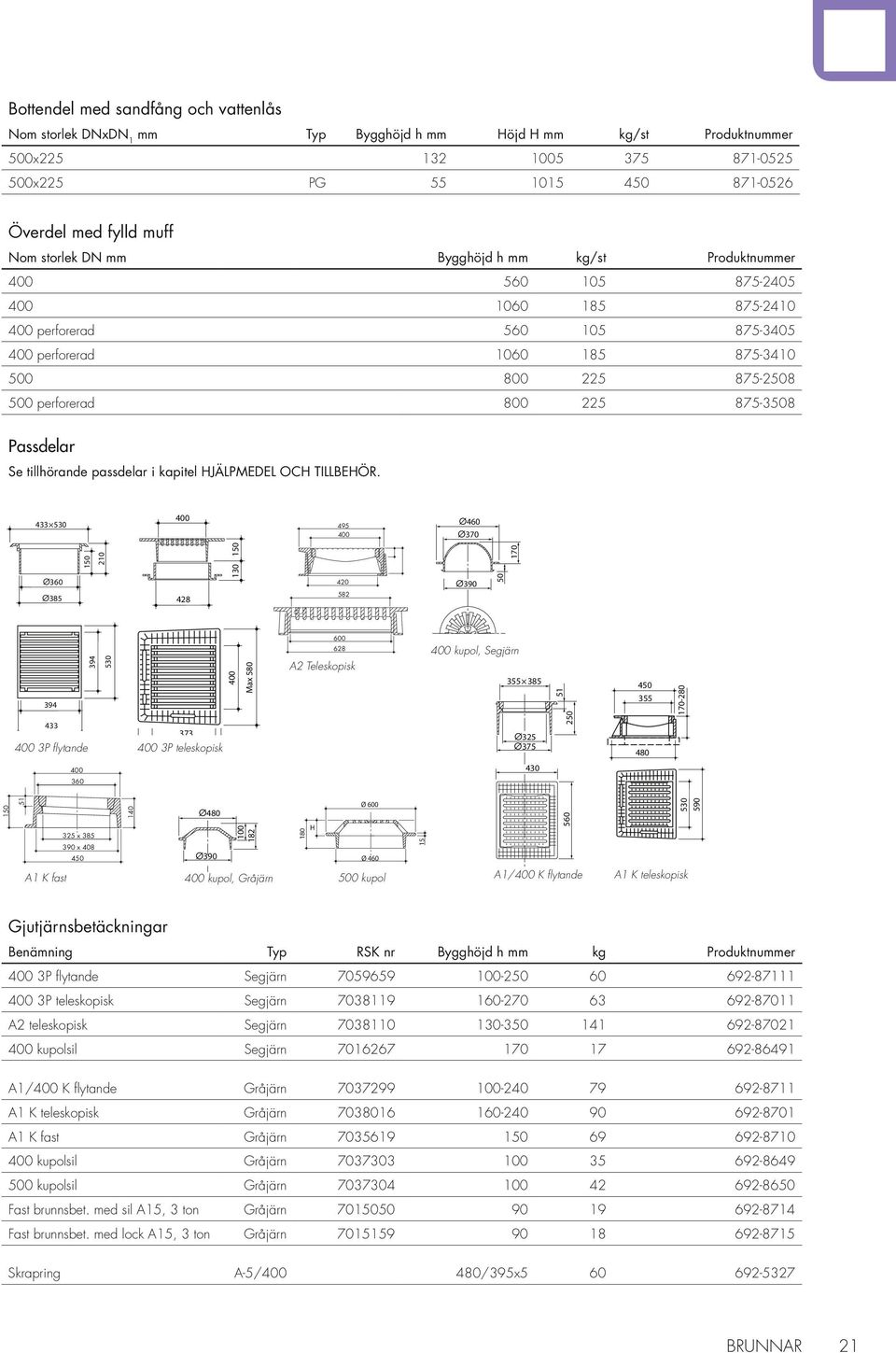

13 Bottendel med sandfång oc vattenlås Nom storlek x 1 mm Typ Byggöjd mm öjd mm kg/st Produktnummer 500x x225 PG Överdel med fylld muff Nom storlek mm Byggöjd mm kg/st Produktnummer perforerad perforerad perforerad Passdelar Se tillörande passdelar i kapitel JÄLPMEDEL OC TILLBEÖR Ø460 Ø370 Ø360 Ø Ø Max P flytande 400 3P 455 teleskopisk A2 Teleskopisk 400 kupol, Segjärn Ø325 Ø x x Ø480 Ø Ø 600 Ø A1 K fast 400 kupol, Gråjärn 500 kupol A1/400 K flytande A1 K teleskopisk Gjutjärnsbetäckningar Benämning Typ RSK nr Byggöjd mm kg Produktnummer 400 3P flytande Segjärn P teleskopisk Segjärn A2 teleskopisk Segjärn kupolsil Segjärn A1/400 K flytande Gråjärn A1 K teleskopisk Gråjärn A1 K fast Gråjärn kupolsil Gråjärn kupolsil Gråjärn Fast brunnsbet. med sil A15, 3 ton Gråjärn Fast brunnsbet. med lock A15, 3 ton Gråjärn Skrapring A-5/ /395x BRUNNAR 21

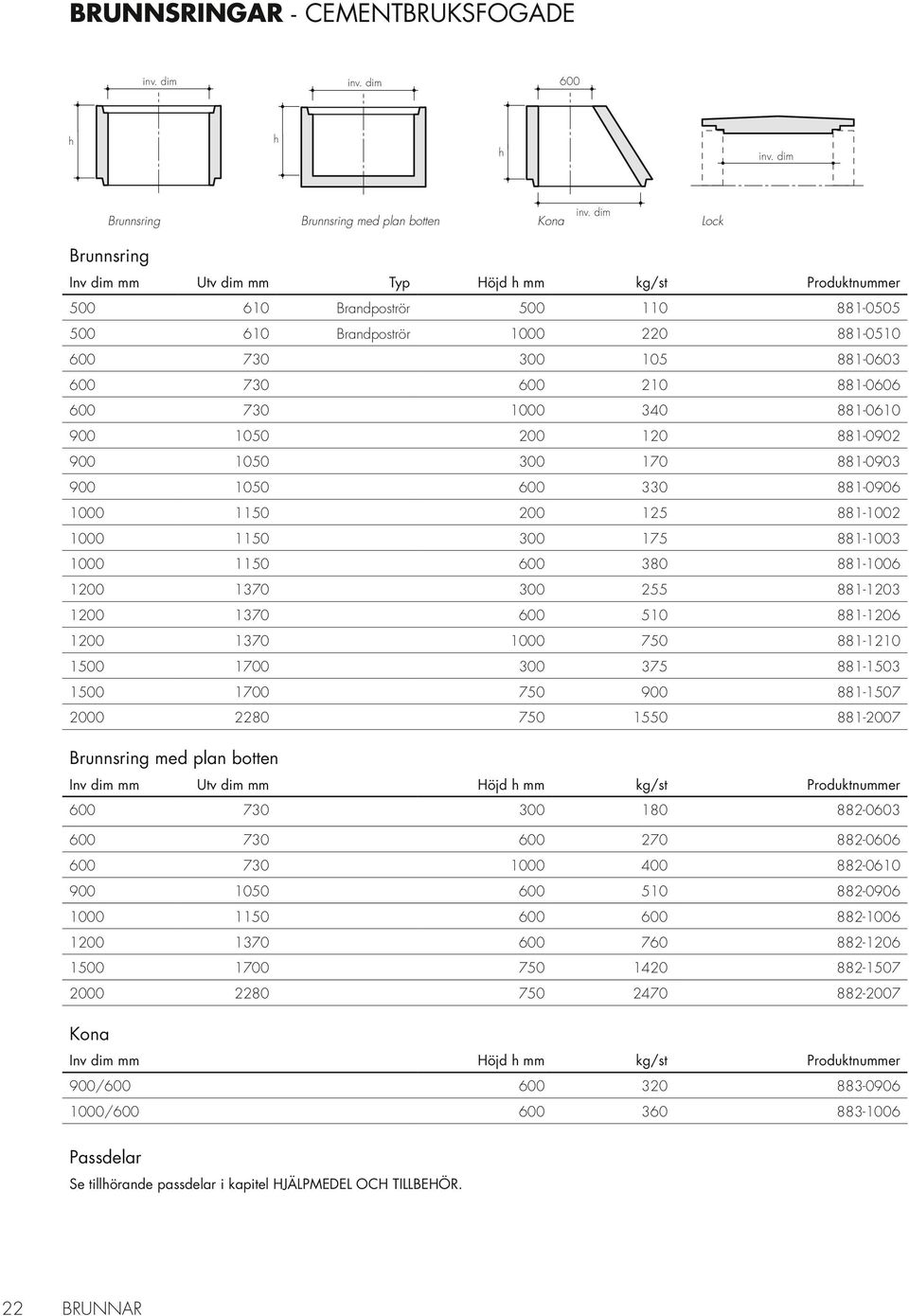

14 BRUNNSRINGAR - CEMENTBRUKSFOGADE inv. dim inv. dim 600 inv. dim Brunnsring Inv dim mm Utv dim mm Typ öjd mm kg/st Produktnummer Brandpoströr Brandpoströr Brunnsring med plan botten Inv dim mm Utv dim mm öjd mm kg/st Produktnummer Kona inv. dim Brunnsring Brunnsring med plan botten Kona Lock Inv dim mm öjd mm kg/st Produktnummer 900/ / Passdelar Se tillörande passdelar i kapitel JÄLPMEDEL OC TILLBEÖR. 22 BRUNNAR

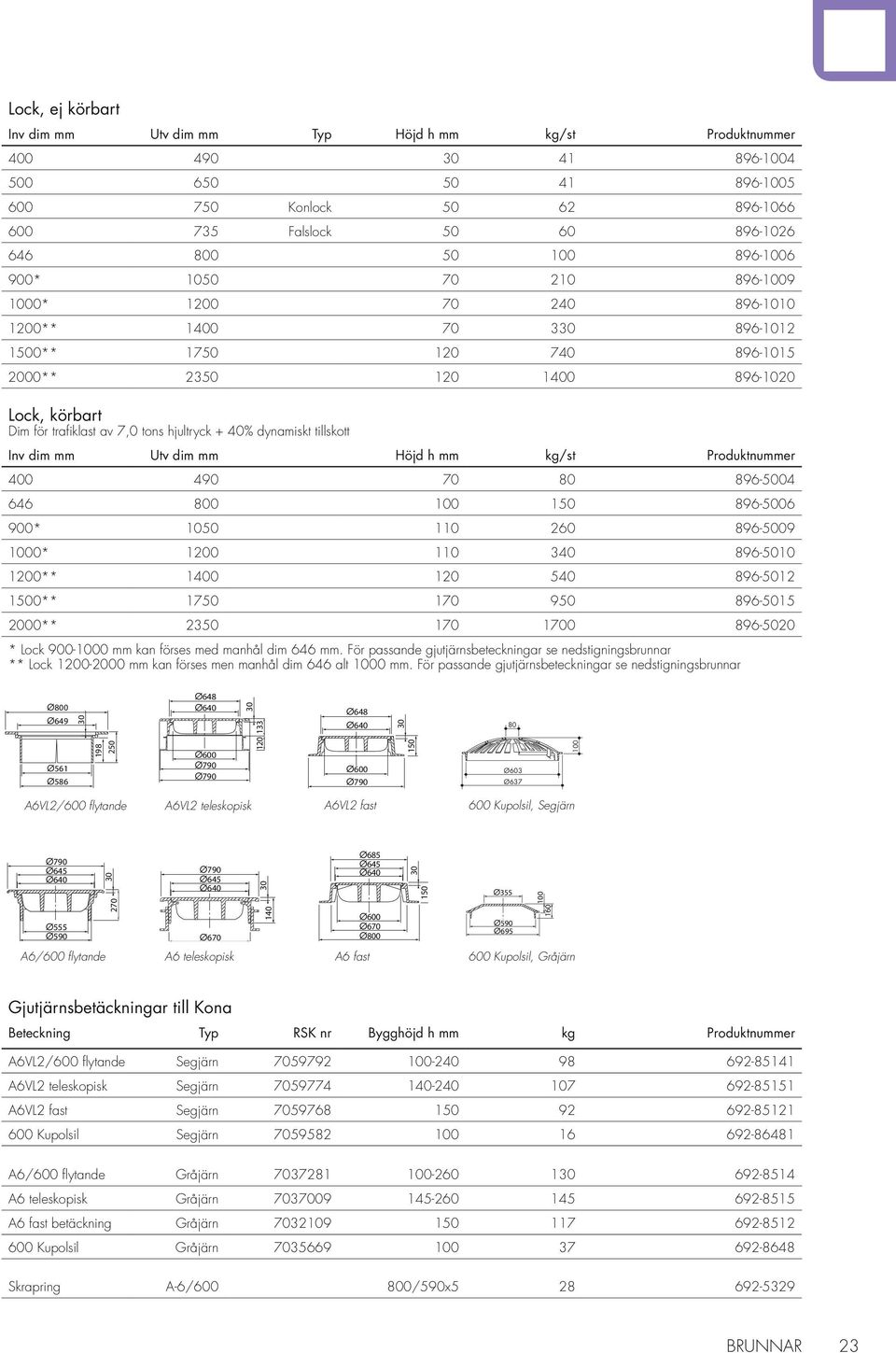

15 Lock, ej körbart Inv dim mm Utv dim mm Typ öjd mm kg/st Produktnummer Konlock Falslock * * ** ** ** Lock, körbart Dim för trafiklast av 7,0 tons jultryck + 40% dynamiskt tillskott Inv dim mm Utv dim mm öjd mm kg/st Produktnummer * * ** ** ** * Lock mm kan förses med manål dim 646 mm. För passande gjutjärnsbeteckningar se nedstigningsbrunnar ** Lock mm kan förses men manål dim 646 alt 1000 mm. För passande gjutjärnsbeteckningar se nedstigningsbrunnar Ø800 Ø649 Ø Ø Ø561 Ø Ø603 Ø A6VL2/600 flytande A6VL2 teleskopisk A6VL2 fast 600 Kupolsil, Segjärn Ø555 Ø Ø670 A6/600 flytande A6 teleskopisk A6 fast 140 Ø685 Ø670 Ø800 Ø355 Ø590 Ø Kupolsil, Gråjärn Gjutjärnsbetäckningar till Kona Beteckning Typ RSK nr Byggöjd mm kg Produktnummer A6VL2/600 flytande Segjärn A6VL2 teleskopisk Segjärn A6VL2 fast Segjärn Kupolsil Segjärn A6/600 flytande Gråjärn A6 teleskopisk Gråjärn A6 fast betäckning Gråjärn Kupolsil Gråjärn Skrapring A-6/ /590x BRUNNAR 23
