November -97. Tekniska data. Uponal Brunnssystem Brunnar Betäckningar

Transkript

1 November -97 Tekniska data Uponal Brunnssystem Brunnar Betäckningar

2

3 Innehåll sid Godkännanden och märkningsexempel 2 Uponal och Uponal/Ultra tillsynsbrunnar 3-5 Uponal och Uponal/Ultra rensbrunnar 5-6 Uponal dagvattenbrunnar 7-10 Uponal dräneringsbrunnar Uponal perkolationsbrunnar Anborrningsringar 14 Uponal stigarrör 15 Renoveringsdelar 16 onteringsråd 16 Betäckningsklasser 17 Aktuellt om gator och trafik med avseende på säkerhet 17 Uponal teleskopbetäckningar Uponal brunnslock 24

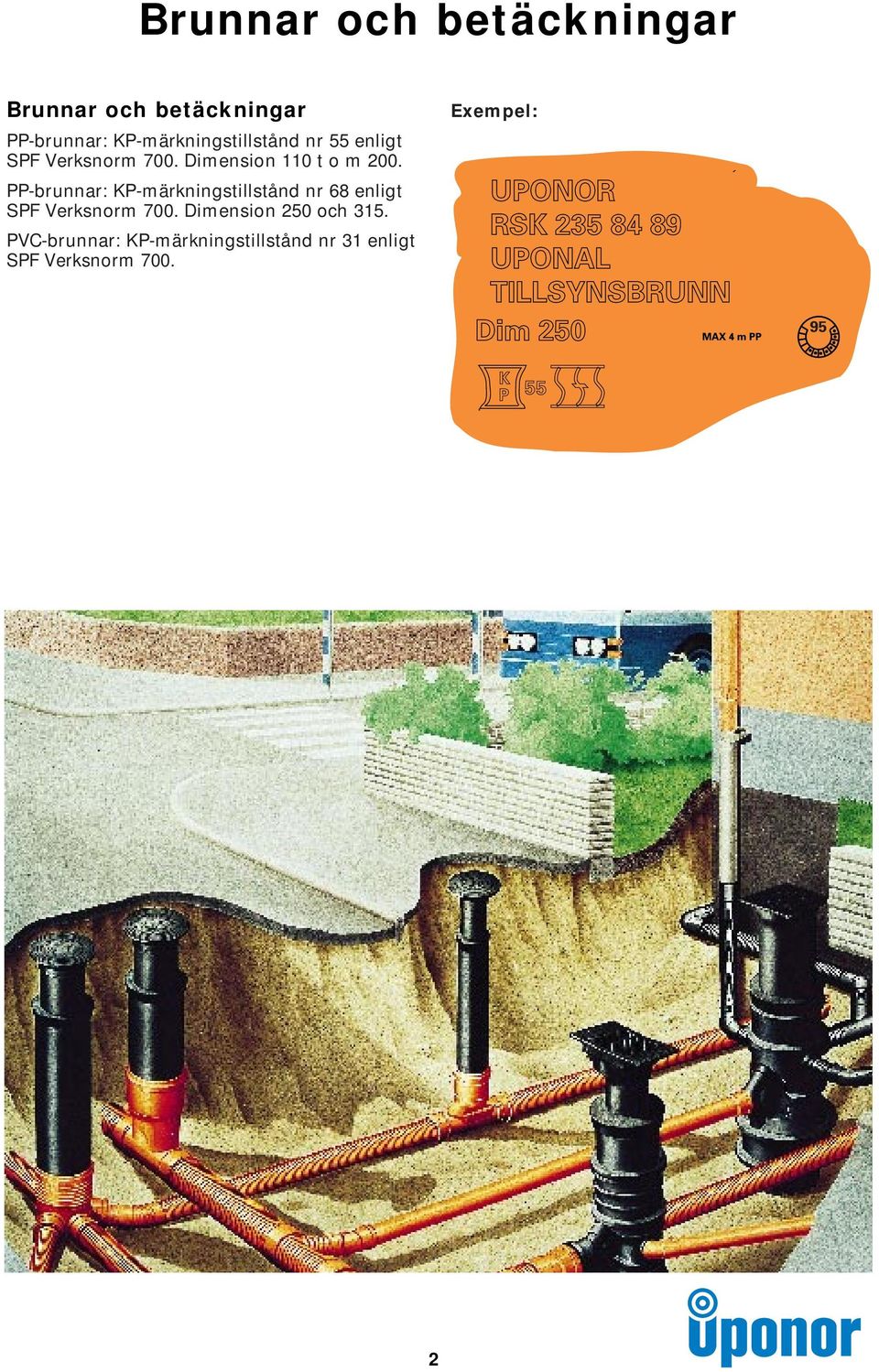

4 Brunnar och betäckningar Brunnar och betäckningar PP-brunnar: KP-märkningstillstånd nr 55 enligt SPF Verksnorm 700. Dimension 110 t o m. PP-brunnar: KP-märkningstillstånd nr 68 enligt SPF Verksnorm 700. Dimension 250 och 315. PVC-brunnar: KP-märkningstillstånd nr 31 enligt SPF Verksnorm 700. Exempel: 2

5 Brunnar h1 320 h2 Z2 Z1 Z3 Z1 + Z3 V Uponal tillsynsbrunn PP Komplett med tätningsringar för Uponal rör 110 mm Dimension Utförande RSK h1 h2 Z1 Z2 Z3 Vikt mm nr mm mm mm mm mm mm mm kg inlopp ,2 110 Avgr V ,0 110 Avgr ,0 110 Rak ,8 Ultra/Uponal tillsynsbrunn PP Komplett med tätningsringar för släta rör Dimension Utförande RSK h1* h2 Z1 Z2 Z3 Vikt mm nr mm mm mm mm mm mm mm kg inlopp ,4 160 Avgr V ,2 160 Avgr ,2 160 Rak ,0 3 inlopp ,4 Avgr V ,2 Avgr ,2 Rak ,0 h1 h2 320 Z2 Z1 Z3 Z1 + Z3 V Dimension Utförande RSK h1* h2 Z1 Z2 Z3 Vikt mm nr mm mm mm mm mm mm mm kg inlopp ,0 250 Avgr V ,0 250 Avgr ,5 250 Rak , inlopp ,0 315 Avgr V ,0 315 Avgr ,0 315 Rak ,0 *Sidoinloppen ca: 20 mm högre än stamledningen. 3

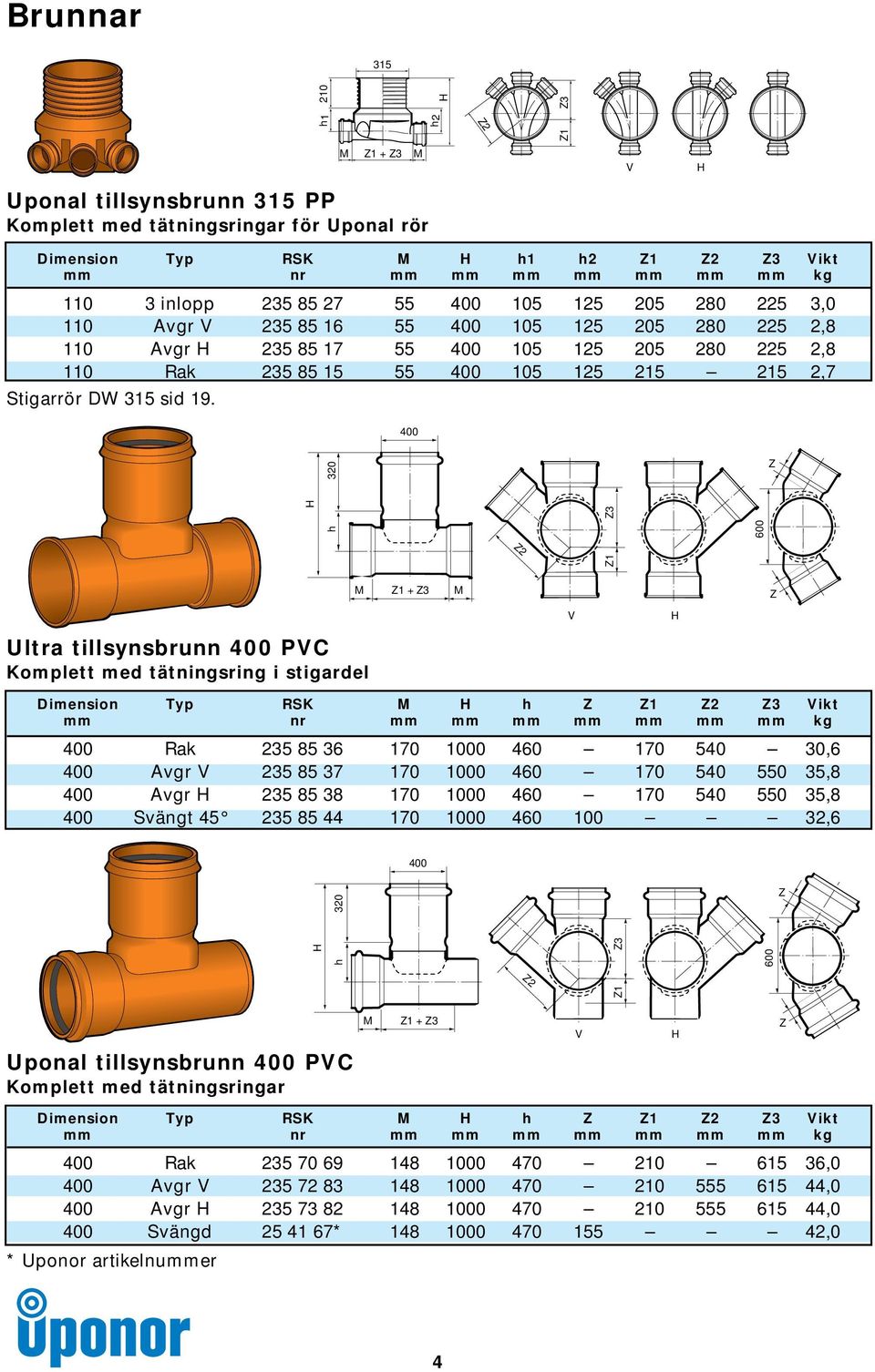

6 Brunnar Z Z1 h 320 Z3 h1 210 h2 Z2 Z1 Z3 Z1 + Z3 V Uponal tillsynsbrunn 315 PP Komplett med tätningsringar för Uponal rör Dimension Typ RSK h1 h2 Z1 Z2 Z3 Vikt mm nr mm mm mm mm mm mm mm kg inlopp ,0 110 Avgr V ,8 110 Avgr ,8 110 Rak ,7 Stigarrör DW 315 sid 19. Z2 Z1 + Z3 Z V Ultra tillsynsbrunn PVC Komplett med tätningsring i stigardel Dimension Typ RSK h Z Z1 Z2 Z3 Vikt mm nr mm mm mm mm mm mm mm kg Rak ,6 Avgr V ,8 Avgr ,8 Svängt ,6 Z1 h 320 Z3 600 Z Z2 Z1 + Z3 V Z Uponal tillsynsbrunn PVC Komplett med tätningsringar Dimension Typ RSK h Z Z1 Z2 Z3 Vikt mm nr mm mm mm mm mm mm mm kg Rak ,0 Avgr V ,0 Avgr ,0 Svängd * ,0 * Uponor artikelnummer 4

7 750 Brunnar 500 h 310 Z1+Z3 Z2 Z1 Z3 Ultra tillsynsbrunn 500 PVC Komplett med tätningsring i stigardel V Dimension Typ RSK Z1 Z2 Z3 h Vikt mm nr mm mm mm mm mm mm kg 560 rak ,0 560 Avgr V ,0 560 Avgr ,0 h 245 Uponal rensbrunn PVC Komplett med tätningsringar L Dimension RSK L h Vikt mm nr mm mm mm mm kg ,5 Ultra/Uponal rensbrunn PVC Komplett med tätningsringar för släta rör Dimension RSK L h Vikt mm nr mm mm mm mm kg , ,0 160 h Uponal rensbrunn 160 PVC Komplett med tätningsringar L Dimension RSK L h Vikt mm nr mm mm mm mm kg ,2 Ultra/Uponal rensbrunn PVC Komplett med tätningsringar för släta rör Dimension RSK L h Vikt mm nr mm mm mm mm kg ,0 5

8 Brunnar h 215 Ultra rensbrunn PVC Komplett med tätningsring i stigare L Dimension RSK L h Vikt mm nr mm mm mm mm kg , , ,7 h 215 Uponal rensbrunn PVC Komplett med tätningsringar L Dimension RSK L h Vikt mm nr mm mm mm mm kg , , , , ,0 6

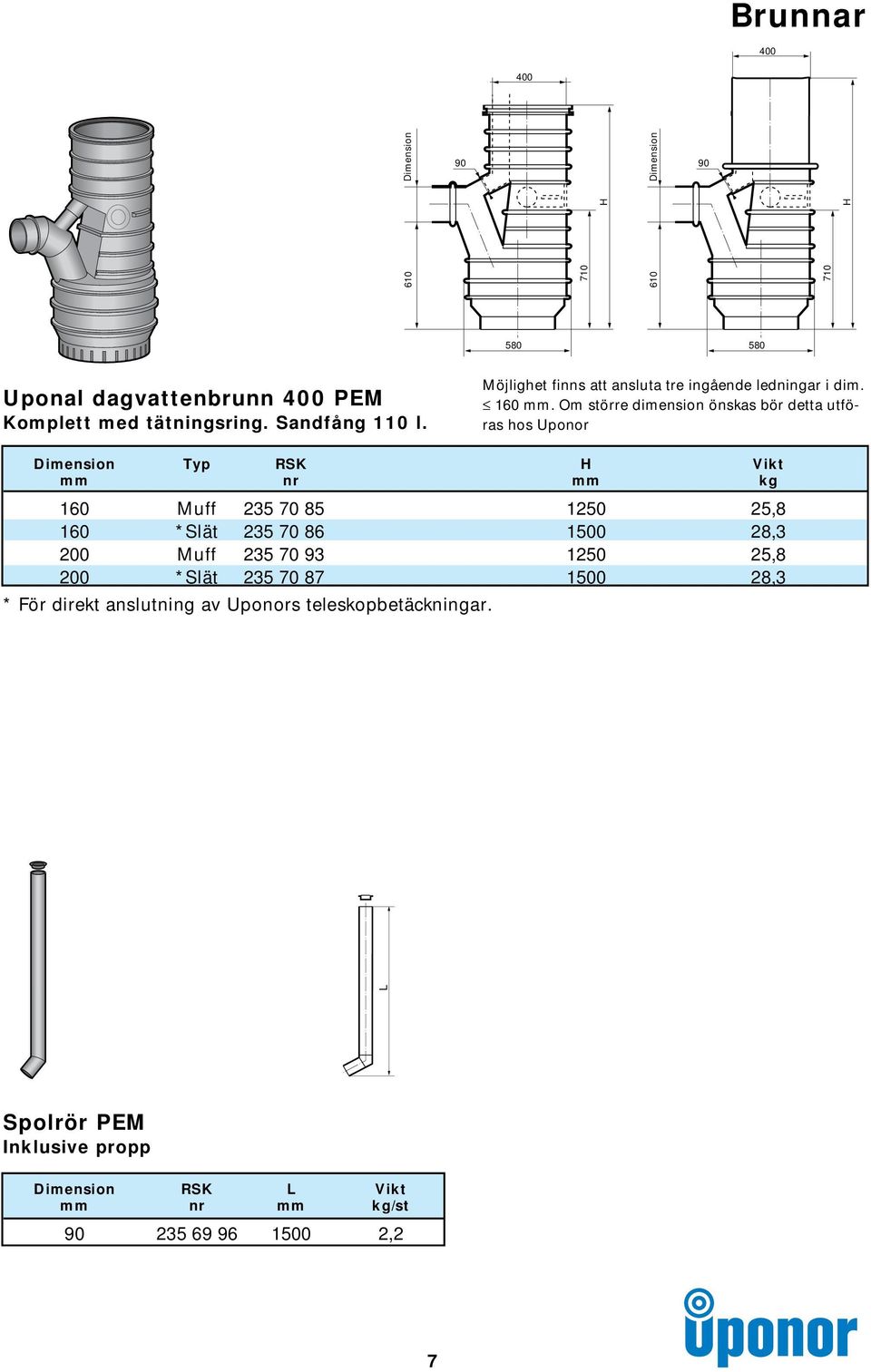

9 Brunnar Dimension Dimension Uponal dagvattenbrunn PE Komplett med tätningsring. Sandfång 110 l. öjlighet finns att ansluta tre ingående ledningar i dim. 160 mm. Om större dimension önskas bör detta utföras hos Uponor Dimension Typ RSK Vikt mm nr mm kg 160 uff ,8 160 *Slät ,3 uff ,8 *Slät ,3 * För direkt anslutning av Uponors teleskopbetäckningar. L Spolrör PE Inklusive propp Dimension RSK L Vikt mm nr mm kg/st ,2 7

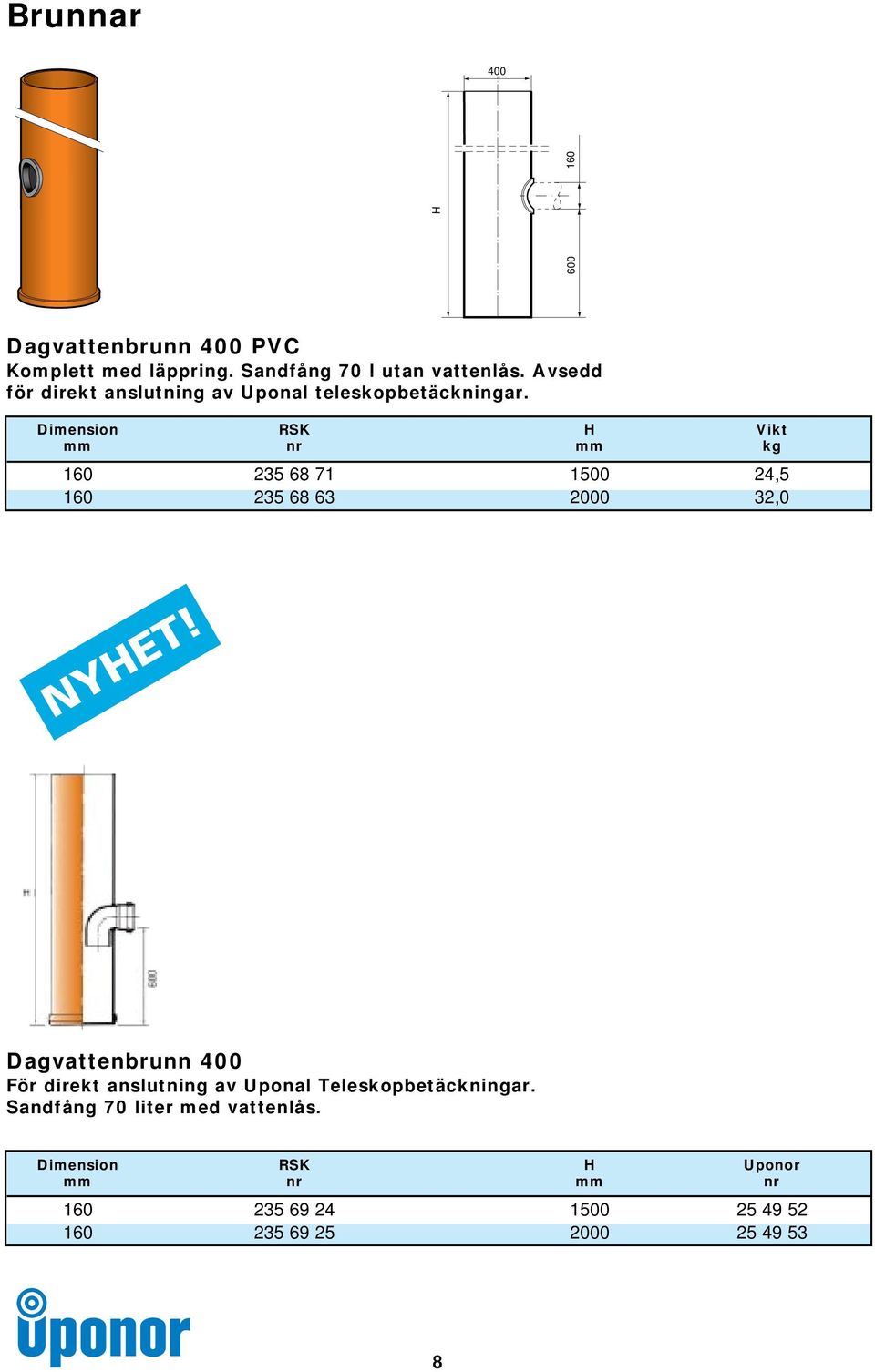

10 Brunnar Dagvattenbrunn PVC Komplett med läppring. Sandfång 70 l utan vattenlås. Avsedd för direkt anslutning av Uponal teleskopbetäckningar. Dimension RSK Vikt mm nr mm kg , ,0 Dagvattenbrunn För direkt anslutning av Uponal Teleskopbetäckningar. Sandfång 70 liter med vattenlås. Dimension RSK Uponor mm nr mm nr

11 Brunnar Dimension Dagvattenbrunn PVC Komplett med tätningsring. 70 l sandfång utan vattenlås. uff på stigare, avsedd för förhöjning med Uponal stigarrör dim. Dimension RSK Vikt mm nr kg , ,0 Dagvattenbrunn PVC För förhöjning med stigarrör och Uponor Teleskopsbetäckning. Dimension RSK Uponor mm nr mm nr

12 600 Brunnar Kapställe Uponal dagvattenbrunn PVC Inlopp Ø160, sandfång 70 l =1600 Vikt =2100 Vikt RSK-nr kg RSK-nr kg , , , , , , , ,0 Inklusive läppringar Uponal dagvattenbrunn PVC Inlopp Ø, sandfång 70 l =1600 Vikt =2100 Vikt RSK-nr kg RSK-nr kg , , , , , , , ,0 Dräneringsbrunn PE Komplett med läppringar. Sandfång 70 l. Vattenlåsfunktion erhålles vid montering av spolrör alternativt propp. Avsedd för direkt anslutning av Uponal teleskopbetäckning eller för Uponal stigarrör dimension. Dimension RSK Vikt mm nr kg ,

13 Brunnar L Spolrör PE Inklusive propp Dim RSK L Vikt mm nr mm kg/st * ,3 * Uponor artikelnummer Bakvattenlås för montering på inkommande dränledning RSK nr alt. 160 Dräneringsbrunn PVC Komplett med läppringar. Sandfång 70 l. Avsedd för direkt anslutning av Uponal teleskopbetäckningar. Utloppsdim 110 Utloppsdim 160 Vikt RSK-nr RSK-nr mm kg , ,0 11

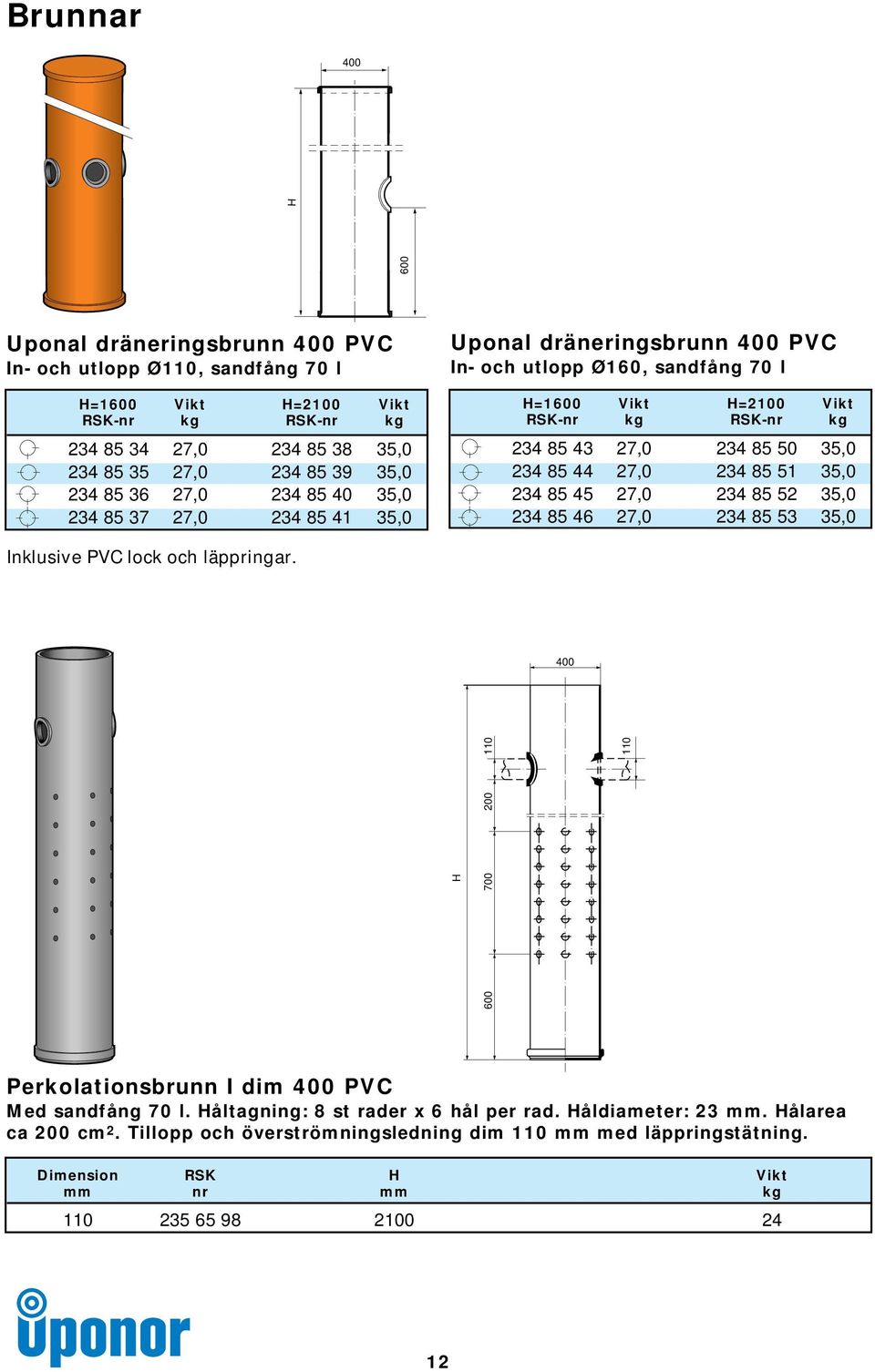

14 Brunnar 600 Uponal dräneringsbrunn PVC In- och utlopp Ø110, sandfång 70 l =1600 Vikt =2100 Vikt RSK-nr kg RSK-nr kg , , , , , , , ,0 Uponal dräneringsbrunn PVC In- och utlopp Ø160, sandfång 70 l =1600 Vikt =2100 Vikt RSK-nr kg RSK-nr kg , , , , , , , ,0 Inklusive PVC lock och läppringar Perkolationsbrunn I dim PVC ed sandfång 70 l. åltagning: 8 st rader x 6 hål per rad. åldiameter: 23 mm. ålarea ca cm 2. Tillopp och överströmningsledning dim 110 mm med läppringstätning. Dimension RSK Vikt mm nr mm kg

15 Brunnar Perkolationsbrunn II dim PVC Utan sandfång. åltagning: 8 st rader x 6 hål per rad. åldiameter: 23 mm. ålarea ca cm 2. Tillopp och överströmningsledning dim 110 mm med läppringstätning. Dimension RSK Vikt mm nr mm kg Dh Uponal läppring Standard = SS Dimension SS Borrdiameter Vikt mm RSK nr Dh mm kg/st , , ,3 Oljebeständig kvalitet kontakta Uponor. 13

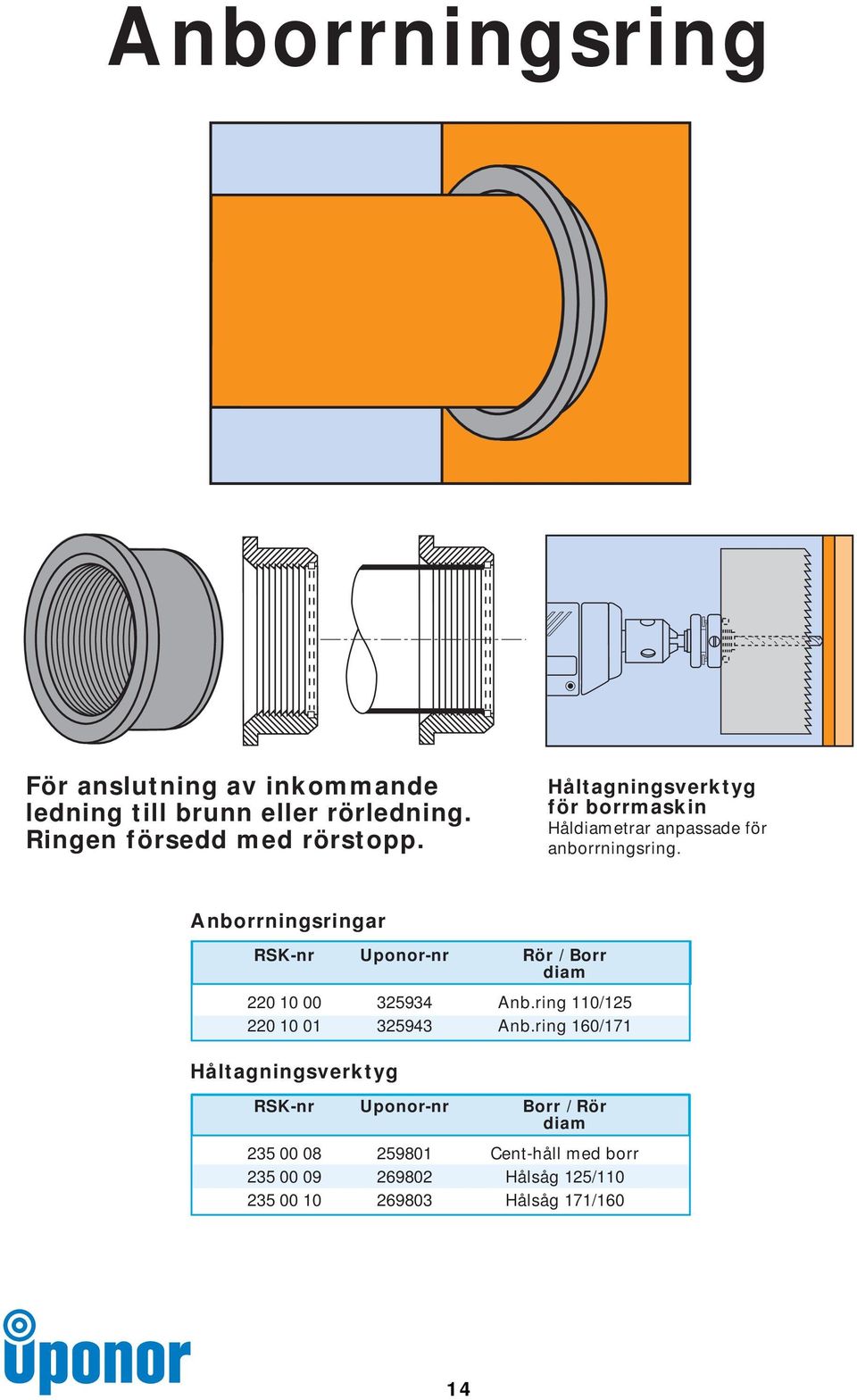

16 Anborrningsring För anslutning av inkommande ledning till brunn eller rörledning. Ringen försedd med rörstopp. åltagningsverktyg för borrmaskin åldiametrar anpassade för anborrningsring. Anborrningsringar RSK-nr Uponor-nr Rör / Borr diam Anb.ring 110/ Anb.ring 160/171 åltagningsverktyg RSK-nr Uponor-nr Borr / Rör diam Cent-håll med borr ålsåg 125/ ålsåg 171/160 14

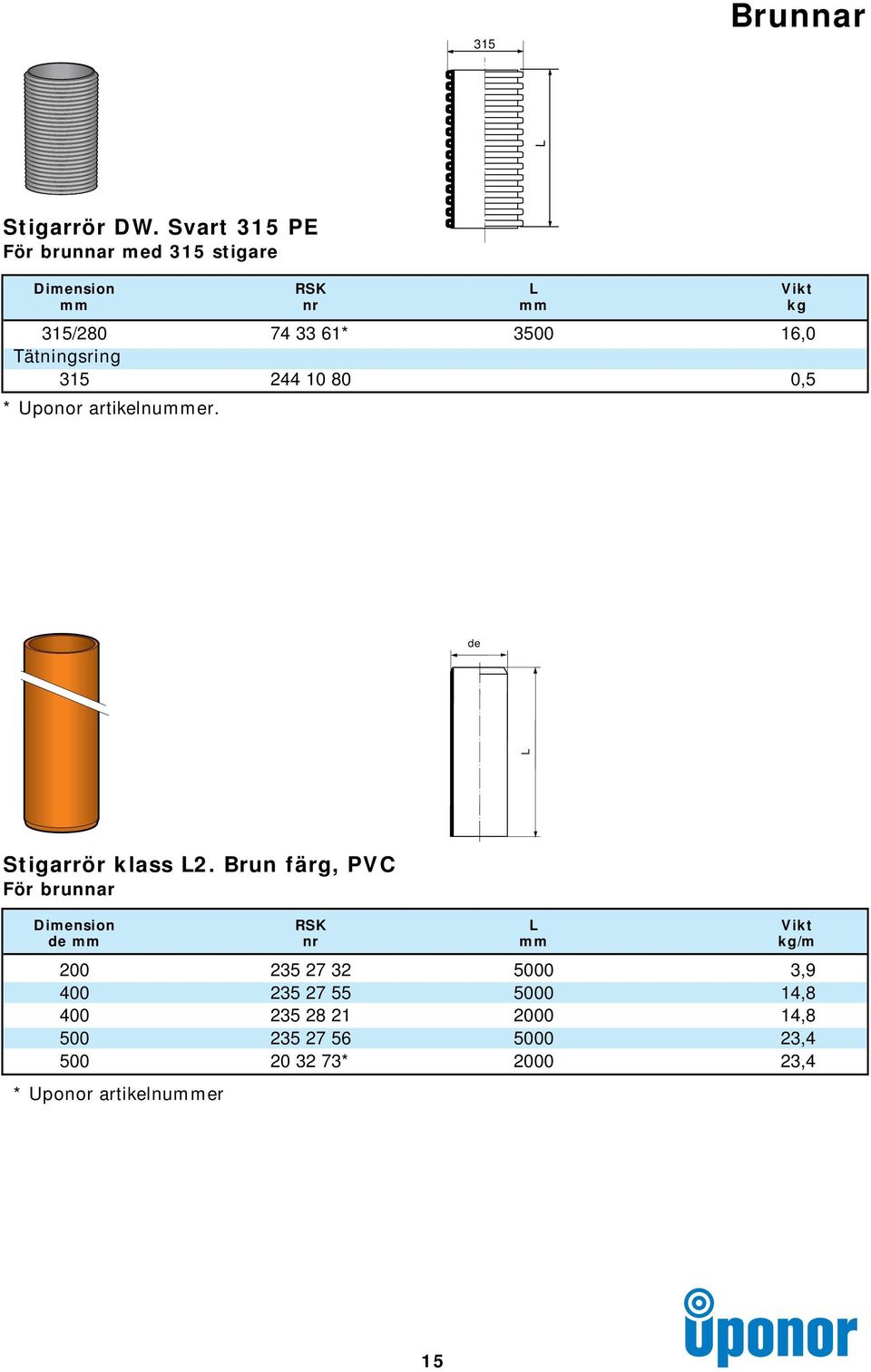

17 315 Brunnar L Stigarrör DW. Svart 315 PE För brunnar med 315 stigare Dimension RSK L Vikt mm nr mm kg 315/ * ,0 Tätningsring ,5 * Uponor artikelnummer. de L Stigarrör klass L2. Brun färg, PVC För brunnar Dimension RSK L Vikt de mm nr mm kg/m , , , , * 0 23,4 * Uponor artikelnummer 15

18 Brunnar L L Uponal renoveringsdel För dagvattenbrunnar av betong. Levereras med tätningsring. 500 Dimension RSK L Vikt mm nr mm kg , , , ,7 För montering av Uponors teleskopbetäckningar. onteringsexempel Renoveringsdel Teleskopgummimanschetten ger flexibilitet, medger avvinkling och exakt nivåjustering av teleskopbetäckningen. Teleskop - betäckning Stigarrör Det är viktigt för god funktion att teleskopgummimanschetten trycks ner över stigarröret enligt bild. OBS! Ultra/Uponal brunnar. Vid fogning med Ultra-rör användes Ultra gummiring monterad på röret och avlägsnar gummiringen i brunnsmuffen. Stryk smörjmedel på gummiringen samt insidan av brunnsmuffen. OBS! Använd alltid Upofog specialsmörjmedel, då detta är anpassat till de materialkvaliteter som används samt de stränga yrkeshygieniska krav som gäller. Använd aldrig fett, mineraloljor, koncentrerat diskmedel el. dyl. Brunnar för andra ändamål, utom standardprogrammet kan normalt erhållas enligt önskemål. 16

19 Betäckningsklassificering Betäckningar Utdrag ur Svensk Standard SS och , Europeisk Standard EN 124. Betäckningar Prov- Beskrivning av klass belastning trafikområde A 15 1,5 ton 15 kn Trafkområde som kan användas endast av fotgängare och cyklister samt grönområden som inte är avsedda för fordonstrafik. B ,5 ton 125 kn Gångtrafikområde, parkeringsytor och parkeringsdäck C ton 250 kn Rännstensområde och parkeringsområde D 40 ton kn Körbana, gågata och hårdgjord vägren Uponal betäckningar märkes enligt de nya klassningsbestämmelserna. Aktuellt om gator och trafik Ökade krav på säkerhet hos brunnar Den 1 april 1994 trädde en ny ordningslag i kraft. Den nya lagen ställer bl. a. ökade krav på säkerhet hos brunnar. I framtiden ska brunnar förses med sådana säkerhetsanordningar att de ger ett tillräckligt skydd för olyckor med barn. Brunnar ska vara försedda med de säkerhetsanordningar som behövs med hänsyn till deras belägenhet och utförande. Ordningslagen (SFS 1993:1617). 3 kap. Allmän ordning och säkerhet behandlar bl. a. åtgärder till skydd för personer och egendom. Lagen anger följande: 5 Brunnar, bassänger och liknade anläggningar skall vara försedda med de säkerhetsanordningar som behövs med hänsyn till anläggningarnas belägenhet och beskaffenhet. Behovet av att säkerhetsanordningen ger ett tillräckligt skydd mot olyckor med barn ska särskilt beaktas. Bestämmelserna sträcker sig särskilt långt ifråga om brunnar med hänsyn till de risker från säkerhetssynpunkt som är förenade med sådana anläggningar. Avsikten är att brunnar inom områden där barn vistas särskilt ofta och ibland utan tillsyn alltid ska vara försedda med säkerhetsanordningar så att de kan sägas vara barnsäkra. Det gäller t.ex. brunnar vid lekplatser, daghem, förskolor och skolor, vid lågt trafikerade gator i bostadsområden samt längs vissa gång- och cykelvägar. Teknisk utformning Säkerhetsanordningen ska rent tekniskt förhindra barnolycksfall. Det kan t.ex. innebära att en brunn är försedd med ett låsbart lock. Om ett likvärdigt skydd uppnås med någon annan teknisk lösning, t.ex. genom lockets egen tyngd, bör naturligtvis även denna lösning anses uppfylla kravet på skydd. Kravet på säkerhetsanordningar vid brunnar gäller såväl beträffande befintliga brunnar som brunnar vilka anläggs efter det att de nya reglerna trätt i kraft. Ansvar Ansvaret för att en anläggning försetts med den säkerhetsutrustning som behövs vilar på ägaren eller den som till följd av nyttjanderättsavtal, eller på någon annan grund är i ägarens ställe. Detta innebär att t.ex. arrendatorer, hyresgäster och fastighetsförvaltare kan omfattas. Utdrag ur skrivelse, Svenska Kommunförbundets cirkulär 1994:39. Publiceras med tillstånd av Bengt Skagersjö, Svenska Kommunförbundets Gatu- och trafiksektion. 17

20 Betäckningar Uponal teleskopbetäckning L-65 D För Uponal tillsynsbrunnar RSK nr ,0 Körbar, provbelastning kn (40 ton) se tabell sid 21. Inklusive lock med inbyggd låsfunktion och gummimanschett. Vikt kg in. instick in. instick 315 Uponal teleskopbetäckning L-65 D För Uponal dagvattenbrunnar. Inloppsarea 370 cm 2. RSK nr ,0 Inklusive kupolsil av segjärn med inbyggd låsfunktion och gummimanschett. Vikt kg 18

21 Betäckningar Uponal teleskopbetäckning L-65 D skruv För Uponal tillsynsbrunnar RSK Lockvikt Totalvikt nr kg kg ,0 58,0 Skruvbar betäckning. Körbar, provbelastning kn (40 ton) se tabell sid. 21, inkl. gummimanschett. 520 in instick Vid nivåjustering, vänd locket och skruva betäckningen med spett eller dyl. in. instick 315 Uponal teleskopbetäckning LD Kvadratisk med hålat, runt lock. ålarea 380 cm 2. RSK nr ,0 Körbar, provbelastning kn (40 ton) se tabell sid 21. Inkl. lock med inbyggd låsfunktion och gummimanschett. Kan även levereras med tätt lock. OBS! Till brunn med 500 stigare. Vikt kg 19

22 EN Betäckningar 520 L D in instick Uponal Uponal teleskopbetäckning LD Rund med tätt, runt lock RSK nr ,0 Körbar, provbelastning kn (40 ton) se tabell sid 21. Inkl. lock med inbyggd låsfunktion och gummimanschett. Kan även levereras med hålat lock. OBS! Till brunn med 500 stigare. Vikt kg L63D in instick Uponal teleskopbetäckning L-63 D För Uponal rensbrunnar 160 RSK nr Körbar, provbelastning kn (40 ton) se tabell sid 21. Inklusive lock med låsfunktion och gummimanschett. Vikt kg 20

23 Betäckningar in. instick 315 Uponal teleskopbetäckning L-61 C D För Uponal dagvattenbrunnar RSK nr ,0 Inklusive galler med inbyggd låsfunktion och gummi-manschett. Körbar, provbelastningar 250 och kn (25, 40 ton) se tabell sid 21. Inloppsarea 570 cm 2. Vikt kg Uponal luftlås För Uponal tel. bet. L-61 C D RSK nr ,0 onteringsexempel se sid 16. Vikt kg 21

24 Betäckningar in. instick 250 Uponal excentrisk teleskopbetäckning L-61 C D Ex För Uponal dagvattenbrunnar RSK nr ,0 Inklusive galler med inbyggd låsfunktion och gummimanschett. Körbar, provbelastningar 250 och kn (25, 40 ton) se tabell sid 21. Inloppsarea 570 cm 2. Vikt kg in instick 315 Uponal teleskopbetäckning L-300 A För Uponal dränbrunnar RSK Locktyp Vikt nr kg elt 26, Sil 26,0 Inklusive lock med låsfunktion och gummimanschett. Körbar, provbelastning 50 kn (5 ton). Sillock, hålarea 140 cm 2. 22

25 Betäckningar in instick 315 Uponal teleskopbetäckning L-300 B För Uponal dränbrunnar. RSK Locktyp Vikt nr kg elt 24, Sil 23,0 Inklusive lock med låsfunktion och gummimanschett. Körbar, provbelastning 125 kn (12,5 ton) se tabell sid 21. ålarea 230 cm in instick Uponal teleskopbetäckning med lågbyggande kupolsil RSK Vikt nr mm kg ,0 Inklusive gummimanschett Ej låsbar kupolsil in instick Uponal teleskopbetäckning med lågbyggande kupolsil RSK Vikt nr mm kg ,0 Perforerat teleskoprör inklusive gummimanschett, 32 st hål diam. 25 mm. Ej låsbar kupolsil 23

26 Betäckningar D d OBS! Tänk på placeringen av icke låsta lockkonstruktioner av säkerhetsskäl. Uponal lättbetäckning (lock) L300 A aterial: Gråjärn RSK D d Vikt nr mm mm mm kg Ej låsbart lock D Uponal lättbetäckning (lock) L63 A aterial: Gråjärn RSK D d Vikt nr mm mm mm kg ,0 Ej låsbart lock h d Uponal renslock med muff dim 160 PVC-muff med avskruvbart lock. För slätt stigarrör 160 (alternativ till betäckningslock av järn) i gräsmattor och eljest där inga nämnvärda påkänningar förekommer. RSK h Vikt nr mm mm kg ,9 24

27

28 Uponor AB Fristad Telefon Telefax ISO 9001
