1 Materialförteckning VA-material

2

3 Materialförteckning VA-material, Tekniska Förvaltningen skall tillämpas vid alla nyanläggnings och underhållsarbeten. Materialförteckningen anknyter till Anläggnings AMA 2010.

4

5 Örebro Tekniska Materialförteckning Förvaltning VA - Material C TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM 1 CEC FYLLNINGAR FÖR RÖRLEDNING, MAGASIN MM 1 CEC.21 Ledningsbädd för rörledning 1 D MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM 1 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR MM 1 DEF.211 Fundament för stolpe för skylt för brandpostanordning 1 DEF.2111 Fundament för stolpe för skylt för spolpostanordning 1 DEF.221 Stolpe för skylt för brunn, avstängningsanordning mm 1 DEF.222 Stolpe för skylt för brandpostanordning 1 DEF.223 Stolpe för skylt för spolpostanordning 1 DEF.2311 Skylt för brunn, avstängningsanordning mm 1 DEF.2312 Skylt för brandpostanordning 1 DEF.2313 Skylt för spolpostanordning 2 P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER LEDNINGSNÄT 2 PB RÖRLEDNINGAR I ANLÄGGNING 3 PB.121 Ledning av segjärnsrör, tryckrör 3 PBB.42 Ledning av betongrör, avloppsrör 3 PBB.5121 Ledning av PE rör, standardiserade tryckrör 4 PBB.5211 Ledning av PVC rör, standardiserade markavloppsrör 4 PBB.5215 Ledning av PP rör, standardiserade markavloppsrör 5 PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING MM 5 PCB.1 Anslutningar av va ledningar 6 PCB.111 Axiell anslutning av tryckledning 6 I

6 Örebro Tekniska Materialförteckning Förvaltning VA - Material PCB.112 Axiell anslutning av självfallsledning 6 PCB.121 Anslutning med anborrning, T rör ed av tryckledning 6 PCB.122 Anslutning med anborrning, grenrör ed av självfallsledning 7 PCC.1 Förankring på rörledning 8 PCC.11 Förankring med bojor på tryckrörsledning 8 PCC.112 Borttagning av T rör och infällning med rakrör 8 PCC.24 Stöd och fundament för rörledning 8 PCC.723 Anordning för upp märkning av serviser 8 PCF.1111 Spolning och desinfektion av vattenledning 8 PD BRUNNAR OD I MARK 8 PDB.11 Nedstigningsbrunn av betong 9 PDB.21 Tillsynsbrunn av betong 9 PDB.22 Tillsynsbrunn av plast 11 PDB.32 Rensbrunn av plast 11 PDB.51 Dagvattenbrunn av betong 11 PDB.515 Dagvattenbrunn av betong, avsedd för dykarledning på dagvattenservis eller 11 ledning från rännstensbrunn vid korsande fjärrvärmekulvert PDB.516 Dagvattenbrunn av betong, avsedd för dykarledning på huvudledning för 11 dagvatten mm vid korsande fjärrvärmekulvert PDC.1 Nedstigningsbrunn på skyddsledning för va ledning mm, tömningsledning ed 11 PDC.1123 Nedstigningsbrunn av betong på tömningsledning för tryckrörsledning 12 PDC.113 Nedstigningsbrunn av betong för tryckrörsledning med luftningsanordning 12 II

7 Örebro Tekniska Materialförteckning Förvaltning VA - Material PE ANORDNING FÖR AVSTÄNGNING, TÖMNING, LUFTNING MM RÖRLEDNINGAR I ANLÄGGNING 12 PEB.1 Avstängningsanordning på tryckrörsledning 12 PEB.111 Avstängningsanordning på vattenledning 13 PEB.113 Avstängningsanordning med vridspjällsventil på vattenledning 13 PEB.3 Spolpost i mark 14 PEB.4 Brandpost i mark 14 PEC.41 Luftningsanordning på va - ledning 14 III

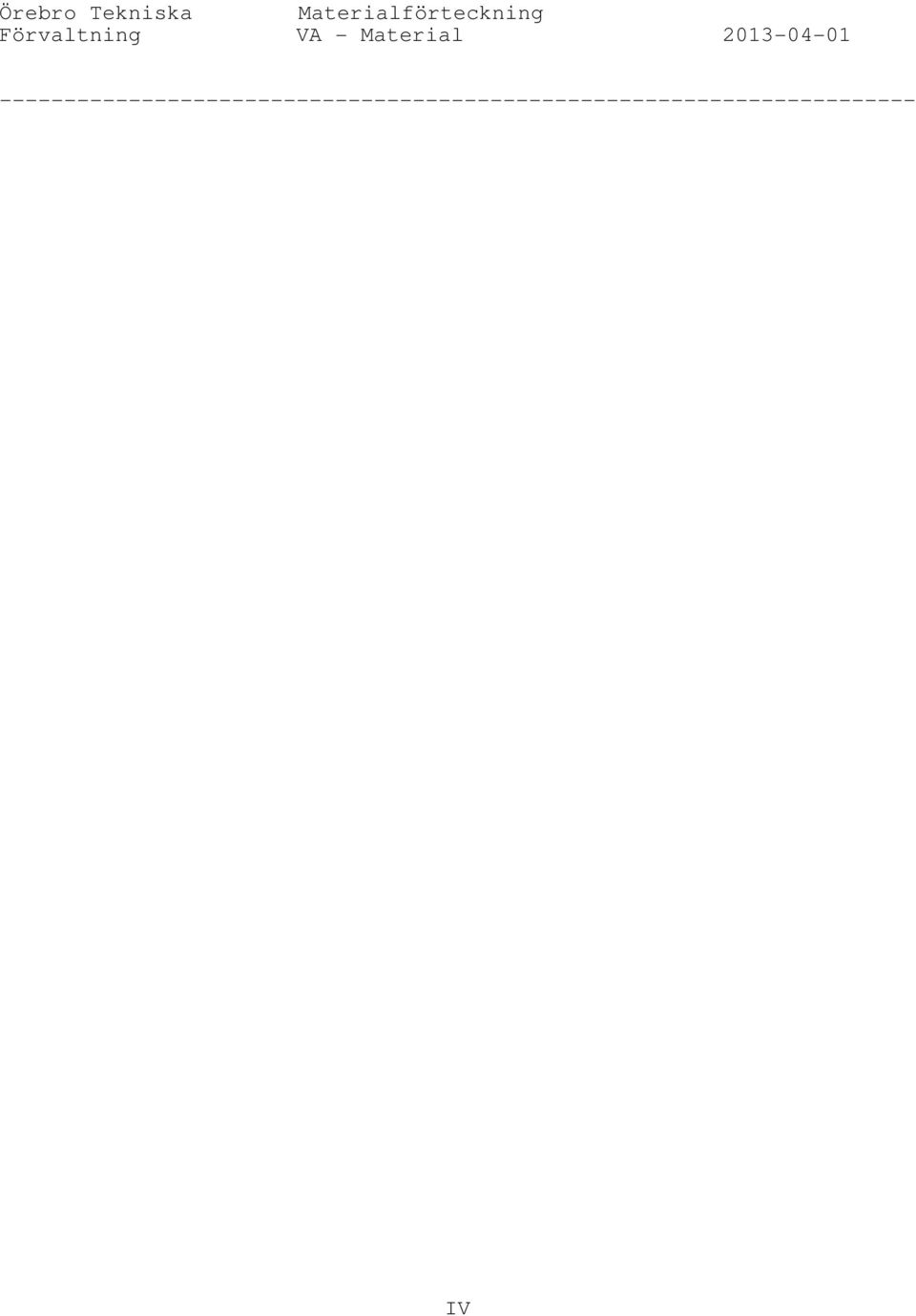

8 Örebro Tekniska Materialförteckning Förvaltning VA - Material IV

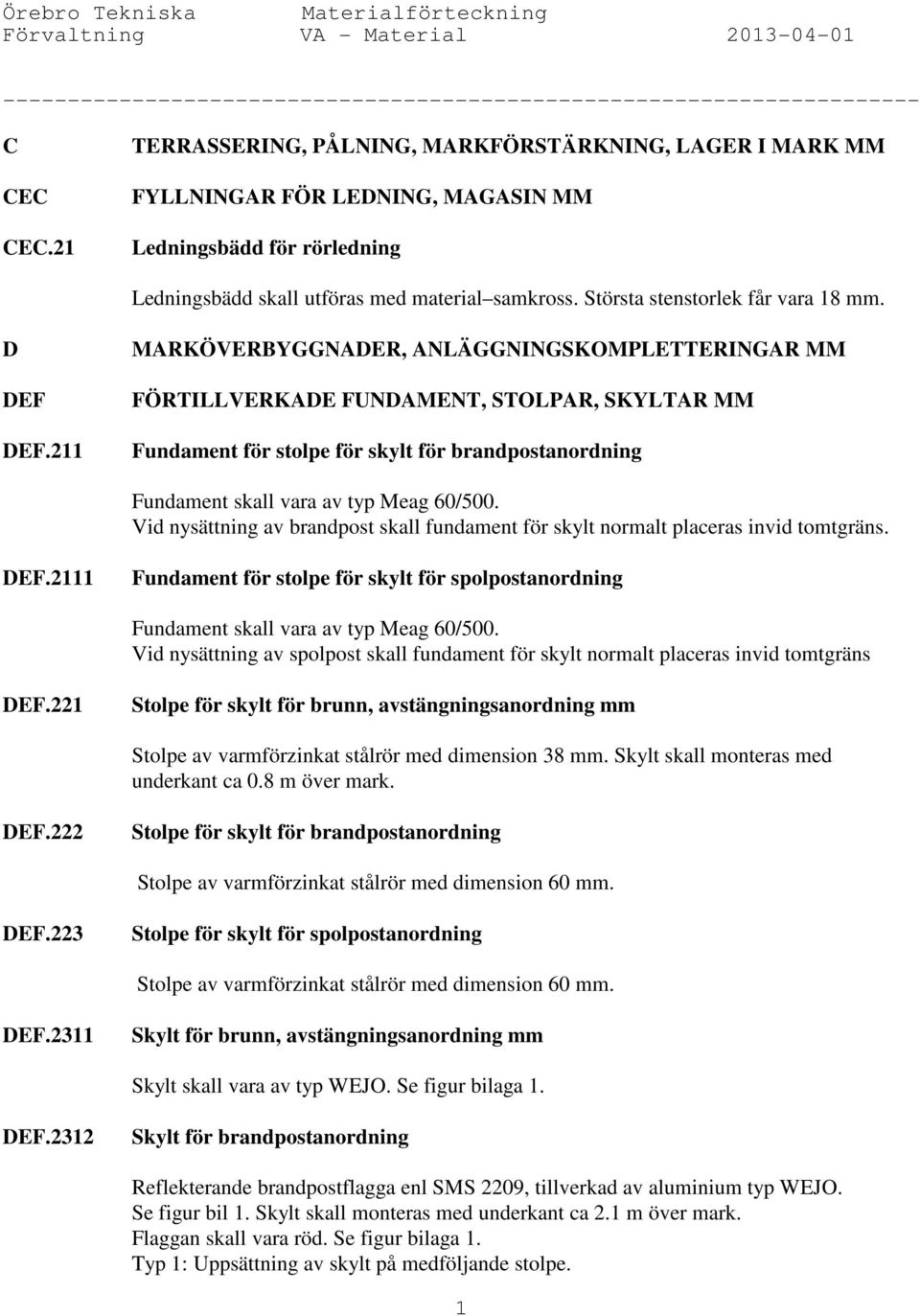

9 Örebro Tekniska Materialförteckning Förvaltning VA - Material C CEC CEC.21 TERRASSERING, PÅLNING, MARKFÖRSTÄRKNING, LAGER I MARK MM FYLLNINGAR FÖR LEDNING, MAGASIN MM Ledningsbädd för rörledning Ledningsbädd skall utföras med material samkross. Största stenstorlek får vara 18 mm. D DEF DEF.211 MARKÖVERBYGGNADER, ANLÄGGNINGSKOMPLETTERINGAR MM FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR MM Fundament för stolpe för skylt för brandpostanordning Fundament skall vara av typ Meag 60/500. Vid nysättning av brandpost skall fundament för skylt normalt placeras invid tomtgräns. DEF.2111 Fundament för stolpe för skylt för spolpostanordning Fundament skall vara av typ Meag 60/500. Vid nysättning av spolpost skall fundament för skylt normalt placeras invid tomtgräns DEF.221 Stolpe för skylt för brunn, avstängningsanordning mm Stolpe av varmförzinkat stålrör med dimension 38 mm. Skylt skall monteras med underkant ca 0.8 m över mark. DEF.222 Stolpe för skylt för brandpostanordning Stolpe av varmförzinkat stålrör med dimension 60 mm. DEF.223 Stolpe för skylt för spolpostanordning Stolpe av varmförzinkat stålrör med dimension 60 mm. DEF.2311 Skylt för brunn, avstängningsanordning mm Skylt skall vara av typ WEJO. Se figur bilaga 1. DEF.2312 Skylt för brandpostanordning Reflekterande brandpostflagga enl SMS 2209, tillverkad av aluminium typ WEJO. Se figur bil 1. Skylt skall monteras med underkant ca 2.1 m över mark. Flaggan skall vara röd. Se figur bilaga 1. Typ 1: Uppsättning av skylt på medföljande stolpe. 1

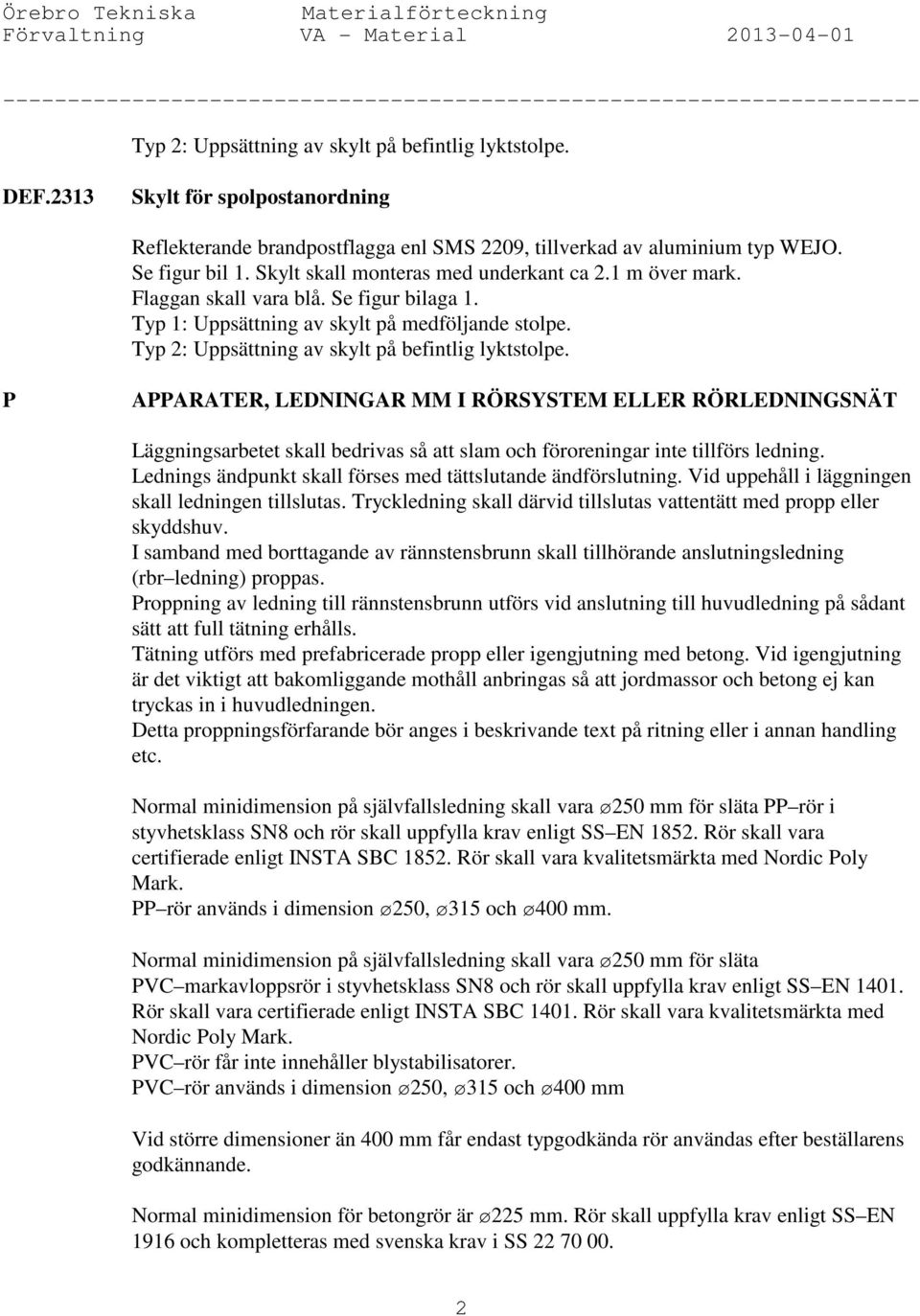

10 Örebro Tekniska Materialförteckning Förvaltning VA - Material Typ 2: Uppsättning av skylt på befintlig lyktstolpe. DEF.2313 Skylt för spolpostanordning Reflekterande brandpostflagga enl SMS 2209, tillverkad av aluminium typ WEJO. Se figur bil 1. Skylt skall monteras med underkant ca 2.1 m över mark. Flaggan skall vara blå. Se figur bilaga 1. Typ 1: Uppsättning av skylt på medföljande stolpe. Typ 2: Uppsättning av skylt på befintlig lyktstolpe. P APPARATER, LEDNINGAR MM I RÖRSYSTEM ELLER RÖRLEDNINGSNÄT Läggningsarbetet skall bedrivas så att slam och föroreningar inte tillförs ledning. Lednings ändpunkt skall förses med tättslutande ändförslutning. Vid uppehåll i läggningen skall ledningen tillslutas. Tryckledning skall därvid tillslutas vattentätt med propp eller skyddshuv. I samband med borttagande av rännstensbrunn skall tillhörande anslutningsledning (rbr ledning) proppas. Proppning av ledning till rännstensbrunn utförs vid anslutning till huvudledning på sådant sätt att full tätning erhålls. Tätning utförs med prefabricerade propp eller igengjutning med betong. Vid igengjutning är det viktigt att bakomliggande mothåll anbringas så att jordmassor och betong ej kan tryckas in i huvudledningen. Detta proppningsförfarande bör anges i beskrivande text på ritning eller i annan handling etc. Normal minidimension på självfallsledning skall vara ø250 mm för släta PP rör i styvhetsklass SN8 och rör skall uppfylla krav enligt SS EN Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. PP rör används i dimension ø250, ø315 och ø400 mm. Normal minidimension på självfallsledning skall vara ø250 mm för släta PVC markavloppsrör i styvhetsklass SN8 och rör skall uppfylla krav enligt SS EN Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. PVC rör får inte innehåller blystabilisatorer. PVC rör används i dimension ø250, ø315 och ø400 mm Vid större dimensioner än 400 mm får endast typgodkända rör användas efter beställarens godkännande. Normal minidimension för betongrör är ø225 mm. Rör skall uppfylla krav enligt SS EN 1916 och kompletteras med svenska krav i SS

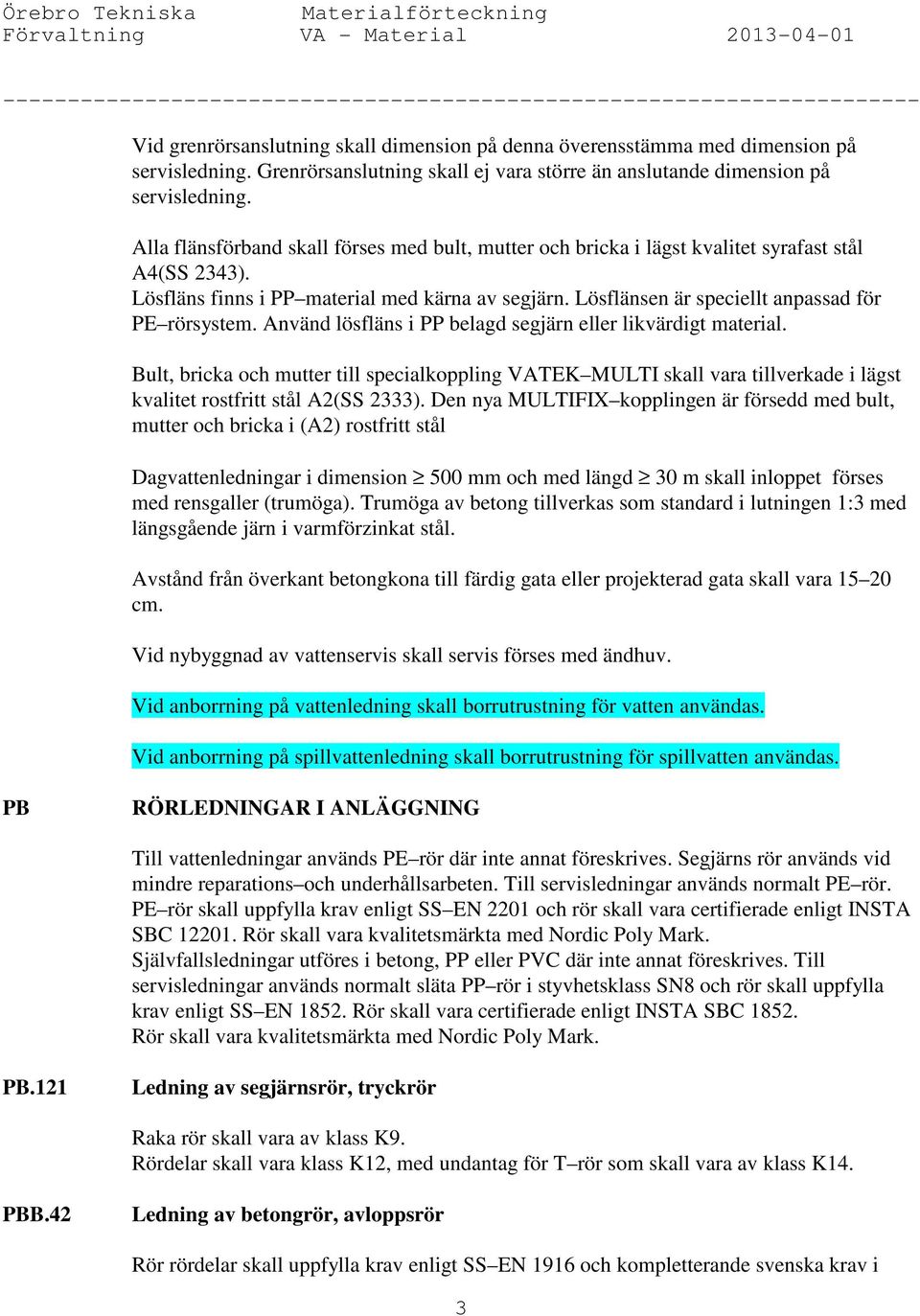

11 Örebro Tekniska Materialförteckning Förvaltning VA - Material Vid grenrörsanslutning skall dimension på denna överensstämma med dimension på servisledning. Grenrörsanslutning skall ej vara större än anslutande dimension på servisledning. Alla flänsförband skall förses med bult, mutter och bricka i lägst kvalitet syrafast stål A4(SS 2343). Lösfläns finns i PP material med kärna av segjärn. Lösflänsen är speciellt anpassad för PE rörsystem. Använd lösfläns i PP belagd segjärn eller likvärdigt material. Bult, bricka och mutter till specialkoppling VATEK MULTI skall vara tillverkade i lägst kvalitet rostfritt stål A2(SS 2333). Den nya MULTIFIX kopplingen är försedd med bult, mutter och bricka i (A2) rostfritt stål Dagvattenledningar i dimension 500 mm och med längd 30 m skall inloppet förses med rensgaller (trumöga). Trumöga av betong tillverkas som standard i lutningen 1:3 med längsgående järn i varmförzinkat stål. Avstånd från överkant betongkona till färdig gata eller projekterad gata skall vara cm. Vid nybyggnad av vattenservis skall servis förses med ändhuv. Vid anborrning på vattenledning skall borrutrustning för vatten användas. Vid anborrning på spillvattenledning skall borrutrustning för spillvatten användas. PB RÖRLEDNINGAR I ANLÄGGNING Till vattenledningar används PE rör där inte annat föreskrives. Segjärns rör används vid mindre reparations och underhållsarbeten. Till servisledningar används normalt PE rör. PE rör skall uppfylla krav enligt SS EN 2201 och rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. Självfallsledningar utföres i betong, PP eller PVC där inte annat föreskrives. Till servisledningar används normalt släta PP rör i styvhetsklass SN8 och rör skall uppfylla krav enligt SS EN Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. PB.121 Ledning av segjärnsrör, tryckrör Raka rör skall vara av klass K9. Rördelar skall vara klass K12, med undantag för T rör som skall vara av klass K14. PBB.42 Ledning av betongrör, avloppsrör Rör rördelar skall uppfylla krav enligt SS EN 1916 och kompletterande svenska krav i 3

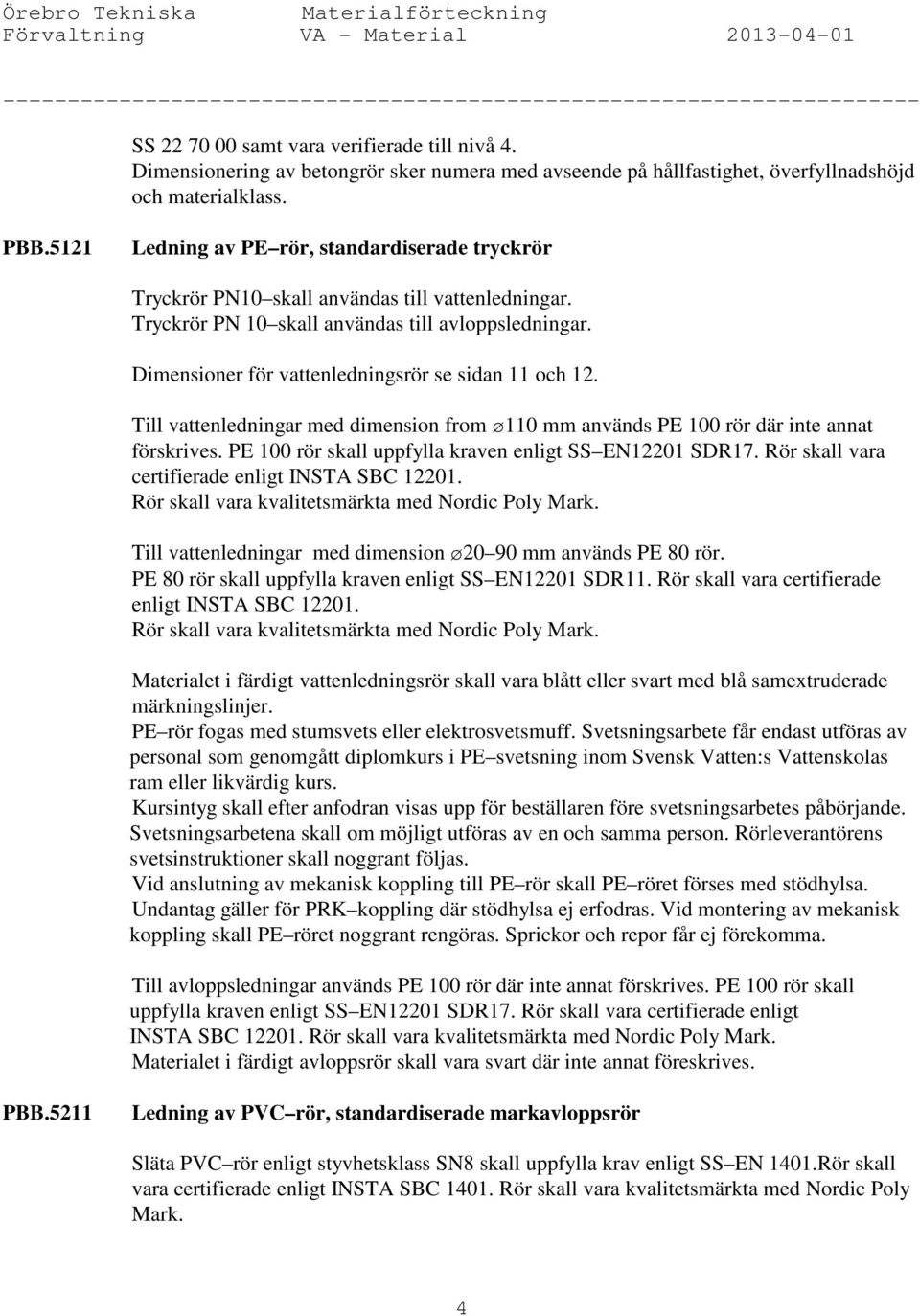

12 Örebro Tekniska Materialförteckning Förvaltning VA - Material SS samt vara verifierade till nivå 4. Dimensionering av betongrör sker numera med avseende på hållfastighet, överfyllnadshöjd och materialklass. PBB.5121 Ledning av PE rör, standardiserade tryckrör Tryckrör PN10 skall användas till vattenledningar. Tryckrör PN 10 skall användas till avloppsledningar. Dimensioner för vattenledningsrör se sidan 11 och 12. Till vattenledningar med dimension from ø110 mm används PE 100 rör där inte annat förskrives. PE 100 rör skall uppfylla kraven enligt SS EN12201 SDR17. Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. Till vattenledningar med dimension ø20 90 mm används PE 80 rör. PE 80 rör skall uppfylla kraven enligt SS EN12201 SDR11. Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. Materialet i färdigt vattenledningsrör skall vara blått eller svart med blå samextruderade märkningslinjer. PE rör fogas med stumsvets eller elektrosvetsmuff. Svetsningsarbete får endast utföras av personal som genomgått diplomkurs i PE svetsning inom Svensk Vatten:s Vattenskolas ram eller likvärdig kurs. Kursintyg skall efter anfodran visas upp för beställaren före svetsningsarbetes påbörjande. Svetsningsarbetena skall om möjligt utföras av en och samma person. Rörleverantörens svetsinstruktioner skall noggrant följas. Vid anslutning av mekanisk koppling till PE rör skall PE röret förses med stödhylsa. Undantag gäller för PRK koppling där stödhylsa ej erfodras. Vid montering av mekanisk koppling skall PE röret noggrant rengöras. Sprickor och repor får ej förekomma. Till avloppsledningar används PE 100 rör där inte annat förskrives. PE 100 rör skall uppfylla kraven enligt SS EN12201 SDR17. Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. Materialet i färdigt avloppsrör skall vara svart där inte annat föreskrives. PBB.5211 Ledning av PVC rör, standardiserade markavloppsrör Släta PVC rör enligt styvhetsklass SN8 skall uppfylla krav enligt SS EN 1401.Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. 4

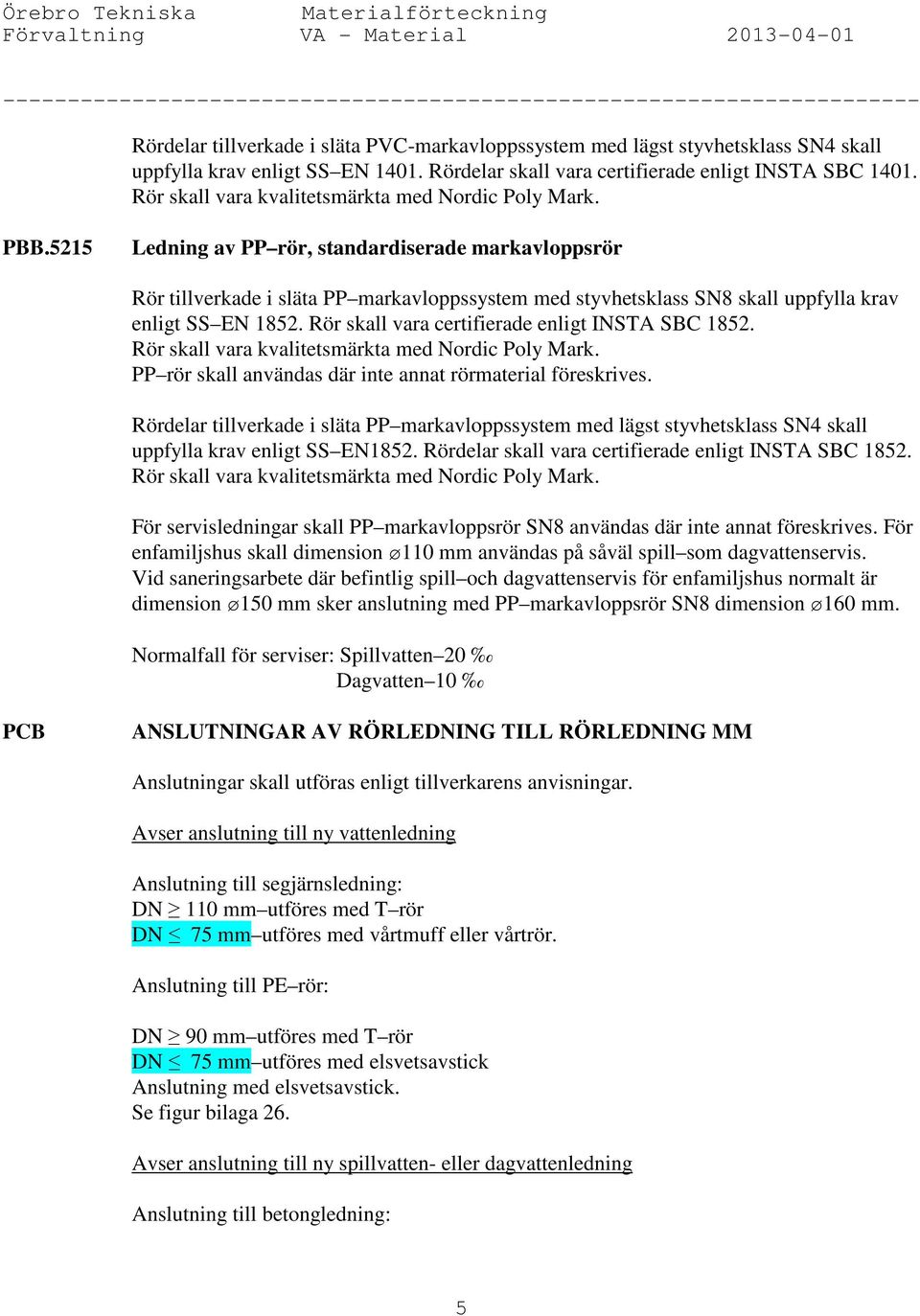

13 Örebro Tekniska Materialförteckning Förvaltning VA - Material Rördelar tillverkade i släta PVC-markavloppssystem med lägst styvhetsklass SN4 skall uppfylla krav enligt SS EN Rördelar skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. PBB.5215 Ledning av PP rör, standardiserade markavloppsrör Rör tillverkade i släta PP markavloppssystem med styvhetsklass SN8 skall uppfylla krav enligt SS EN Rör skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. PP rör skall användas där inte annat rörmaterial föreskrives. Rördelar tillverkade i släta PP markavloppssystem med lägst styvhetsklass SN4 skall uppfylla krav enligt SS EN1852. Rördelar skall vara certifierade enligt INSTA SBC Rör skall vara kvalitetsmärkta med Nordic Poly Mark. För servisledningar skall PP markavloppsrör SN8 användas där inte annat föreskrives. För enfamiljshus skall dimension ø110 mm användas på såväl spill som dagvattenservis. Vid saneringsarbete där befintlig spill och dagvattenservis för enfamiljshus normalt är dimension ø150 mm sker anslutning med PP markavloppsrör SN8 dimension ø160 mm. Normalfall för serviser: Spillvatten 20 Dagvatten 10 PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING MM Anslutningar skall utföras enligt tillverkarens anvisningar. Avser anslutning till ny vattenledning Anslutning till segjärnsledning: DN 110 mm utföres med T rör DN 75 mm utföres med vårtmuff eller vårtrör. Anslutning till PE rör: DN 90 mm utföres med T rör DN 75 mm utföres med elsvetsavstick Anslutning med elsvetsavstick. Se figur bilaga 26. Avser anslutning till ny spillvatten- eller dagvattenledning Anslutning till betongledning: 5

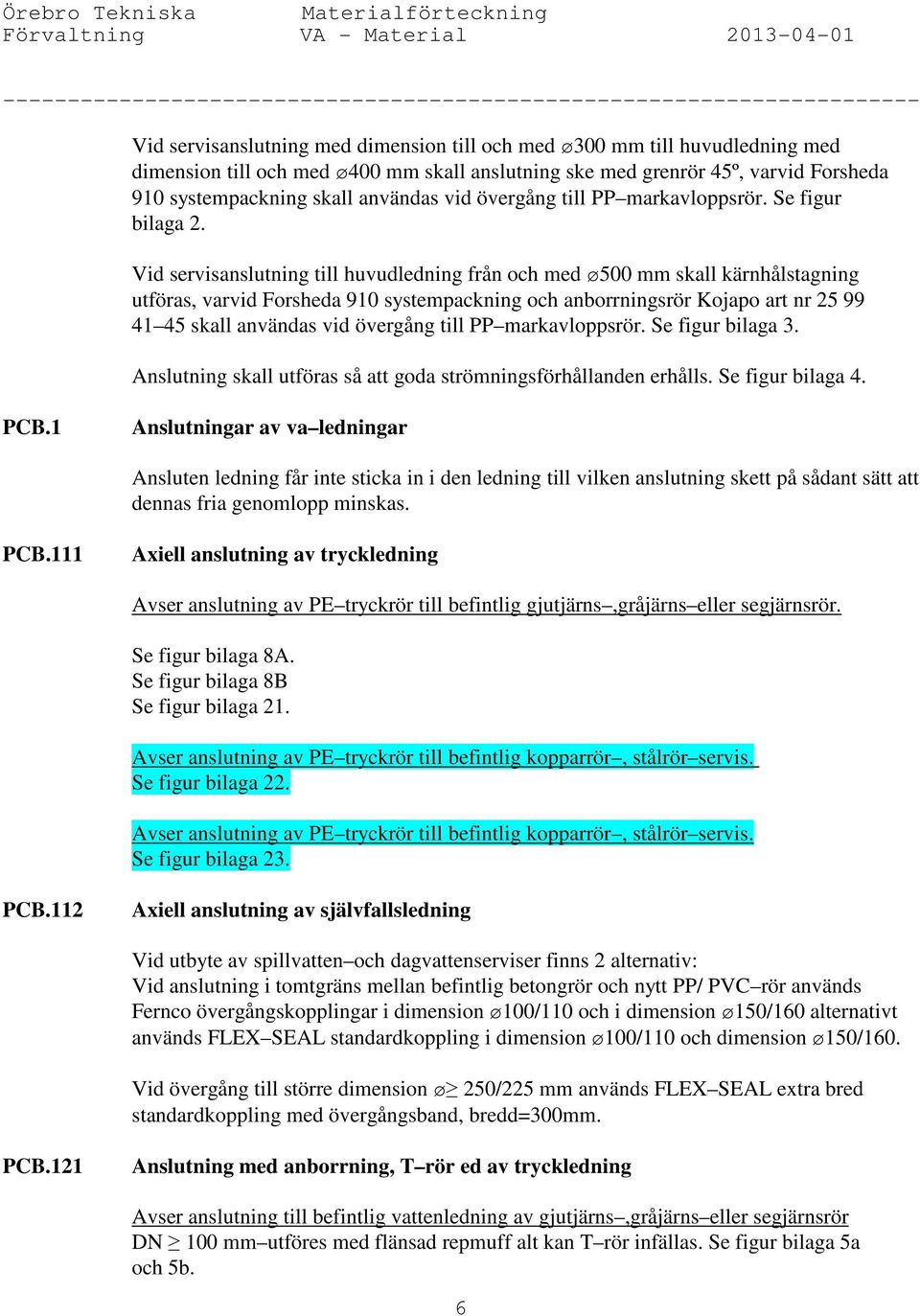

14 Örebro Tekniska Materialförteckning Förvaltning VA - Material Vid servisanslutning med dimension till och med ø300 mm till huvudledning med dimension till och med ø400 mm skall anslutning ske med grenrör 45º, varvid Forsheda 910 systempackning skall användas vid övergång till PP markavloppsrör. Se figur bilaga 2. Vid servisanslutning till huvudledning från och med ø500 mm skall kärnhålstagning utföras, varvid Forsheda 910 systempackning och anborrningsrör Kojapo art nr skall användas vid övergång till PP markavloppsrör. Se figur bilaga 3. Anslutning skall utföras så att goda strömningsförhållanden erhålls. Se figur bilaga 4. PCB.1 Anslutningar av va ledningar Ansluten ledning får inte sticka in i den ledning till vilken anslutning skett på sådant sätt att dennas fria genomlopp minskas. PCB.111 Axiell anslutning av tryckledning Avser anslutning av PE tryckrör till befintlig gjutjärns,gråjärns eller segjärnsrör. Se figur bilaga 8A. Se figur bilaga 8B Se figur bilaga 21. Avser anslutning av PE tryckrör till befintlig kopparrör, stålrör servis. Se figur bilaga 22. Avser anslutning av PE tryckrör till befintlig kopparrör, stålrör servis. Se figur bilaga 23. PCB.112 Axiell anslutning av självfallsledning Vid utbyte av spillvatten och dagvattenserviser finns 2 alternativ: Vid anslutning i tomtgräns mellan befintlig betongrör och nytt PP/ PVC rör används Fernco övergångskopplingar i dimension ø100/110 och i dimension ø150/160 alternativt används FLEX SEAL standardkoppling i dimension ø100/110 och dimension ø150/160. Vid övergång till större dimension ø 250/225 mm används FLEX SEAL extra bred standardkoppling med övergångsband, bredd=300mm. PCB.121 Anslutning med anborrning, T rör ed av tryckledning Avser anslutning till befintlig vattenledning av gjutjärns,gråjärns eller segjärnsrör DN 100 mm utföres med flänsad repmuff alt kan T rör infällas. Se figur bilaga 5a och 5b. 6

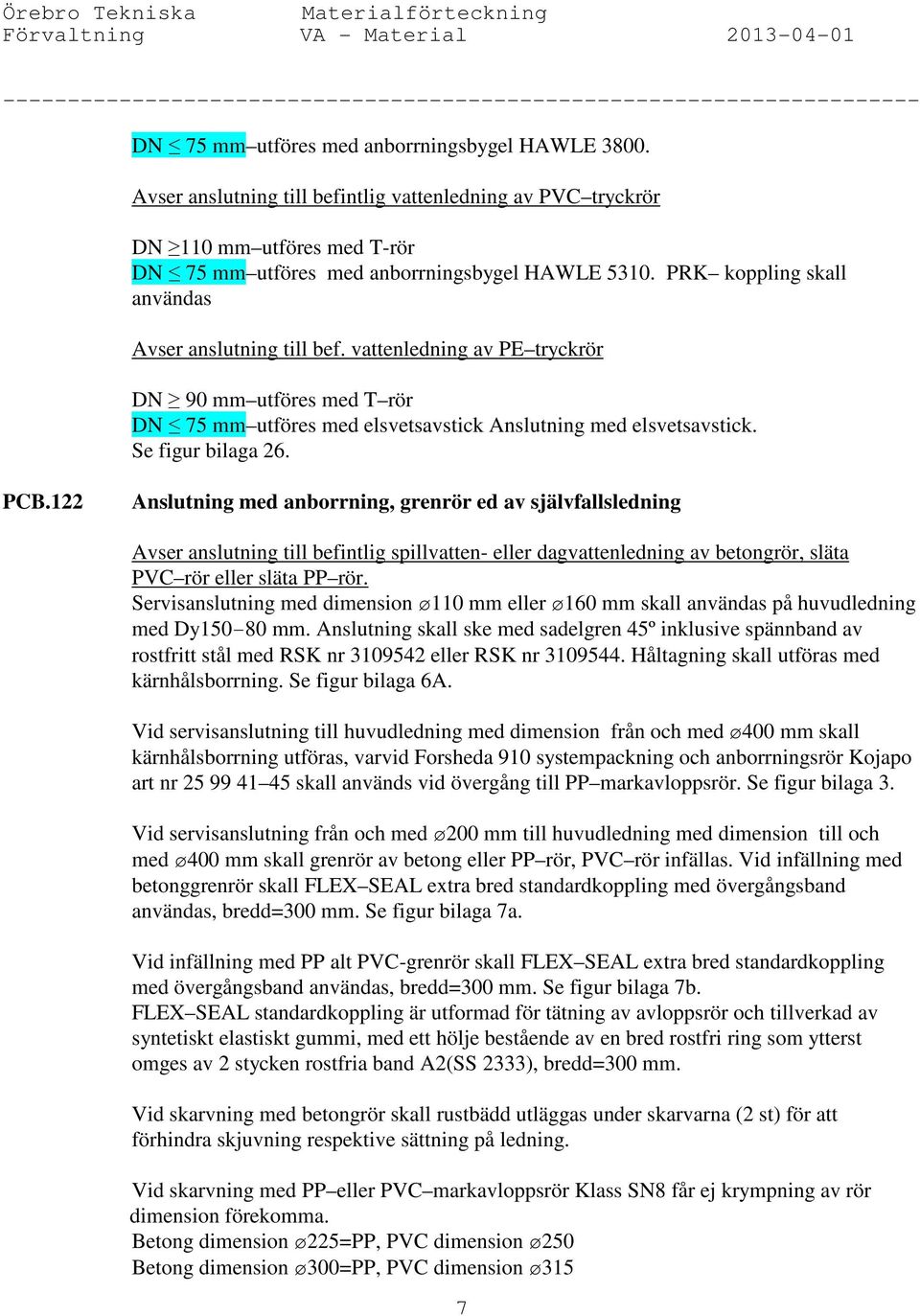

15 Örebro Tekniska Materialförteckning Förvaltning VA - Material DN 75 mm utföres med anborrningsbygel HAWLE Avser anslutning till befintlig vattenledning av PVC tryckrör DN 110 mm utföres med T-rör DN 75 mm utföres med anborrningsbygel HAWLE PRK koppling skall användas Avser anslutning till bef. vattenledning av PE tryckrör DN 90 mm utföres med T rör DN 75 mm utföres med elsvetsavstick Anslutning med elsvetsavstick. Se figur bilaga 26. PCB.122 Anslutning med anborrning, grenrör ed av självfallsledning Avser anslutning till befintlig spillvatten- eller dagvattenledning av betongrör, släta PVC rör eller släta PP rör. Servisanslutning med dimension ø110 mm eller ø160 mm skall användas på huvudledning med Dy mm. Anslutning skall ske med sadelgren 45º inklusive spännband av rostfritt stål med RSK nr eller RSK nr Håltagning skall utföras med kärnhålsborrning. Se figur bilaga 6A. Vid servisanslutning till huvudledning med dimension från och med ø400 mm skall kärnhålsborrning utföras, varvid Forsheda 910 systempackning och anborrningsrör Kojapo art nr skall används vid övergång till PP markavloppsrör. Se figur bilaga 3. Vid servisanslutning från och med ø200 mm till huvudledning med dimension till och med ø400 mm skall grenrör av betong eller PP rör, PVC rör infällas. Vid infällning med betonggrenrör skall FLEX SEAL extra bred standardkoppling med övergångsband användas, bredd=300 mm. Se figur bilaga 7a. Vid infällning med PP alt PVC-grenrör skall FLEX SEAL extra bred standardkoppling med övergångsband användas, bredd=300 mm. Se figur bilaga 7b. FLEX SEAL standardkoppling är utformad för tätning av avloppsrör och tillverkad av syntetiskt elastiskt gummi, med ett hölje bestående av en bred rostfri ring som ytterst omges av 2 stycken rostfria band A2(SS 2333), bredd=300 mm. Vid skarvning med betongrör skall rustbädd utläggas under skarvarna (2 st) för att förhindra skjuvning respektive sättning på ledning. Vid skarvning med PP eller PVC markavloppsrör Klass SN8 får ej krympning av rör dimension förekomma. Betong dimension ø225=pp, PVC dimension ø250 Betong dimension ø300=pp, PVC dimension ø315 7

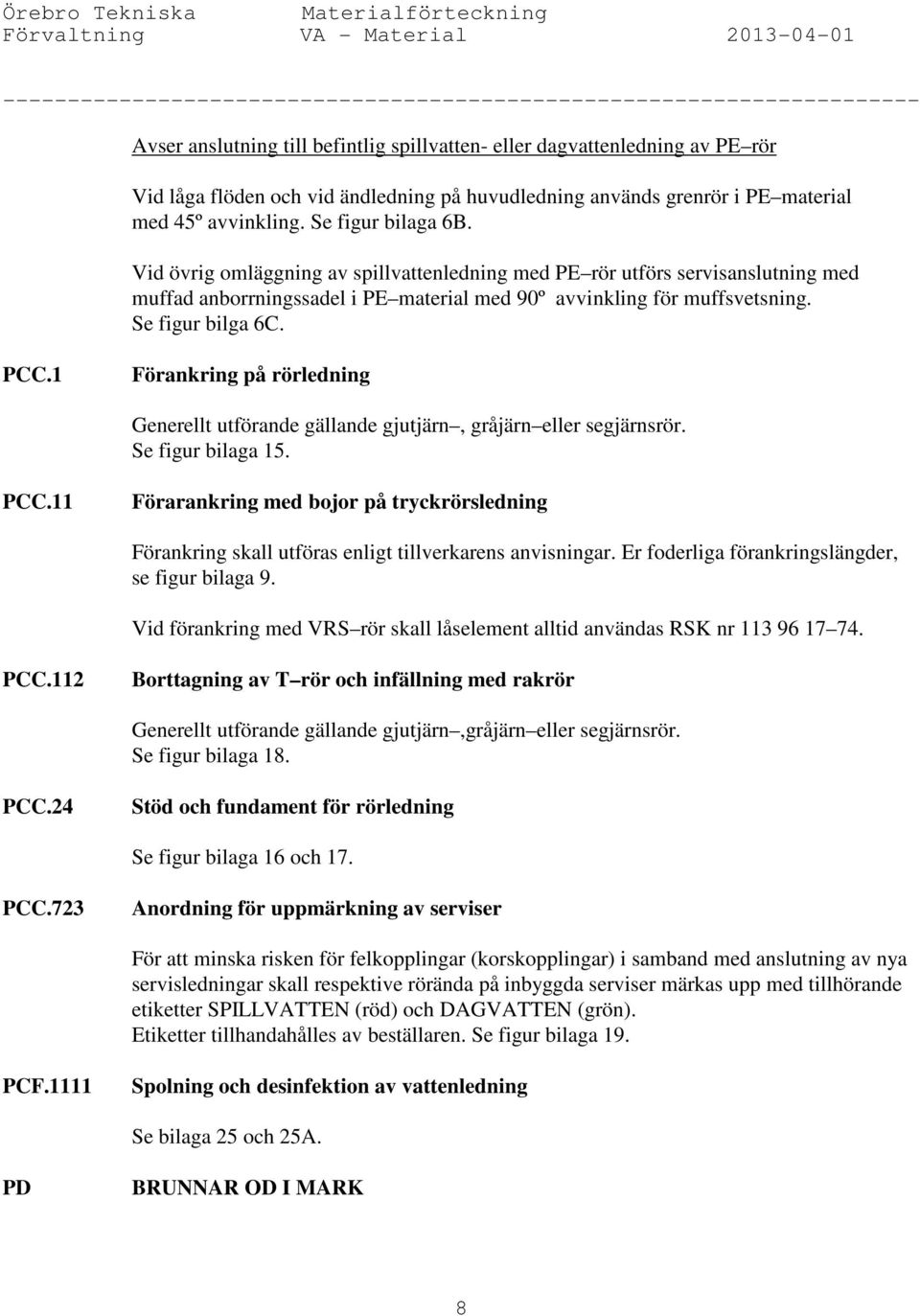

16 Örebro Tekniska Materialförteckning Förvaltning VA - Material Avser anslutning till befintlig spillvatten- eller dagvattenledning av PE rör Vid låga flöden och vid ändledning på huvudledning används grenrör i PE material med 45º avvinkling. Se figur bilaga 6B. Vid övrig omläggning av spillvattenledning med PE rör utförs servisanslutning med muffad anborrningssadel i PE material med 90º avvinkling för muffsvetsning. Se figur bilga 6C. PCC.1 Förankring på rörledning Generellt utförande gällande gjutjärn, gråjärn eller segjärnsrör. Se figur bilaga 15. PCC.11 Förarankring med bojor på tryckrörsledning Förankring skall utföras enligt tillverkarens anvisningar. Er foderliga förankringslängder, se figur bilaga 9. Vid förankring med VRS rör skall låselement alltid användas RSK nr PCC.112 Borttagning av T rör och infällning med rakrör Generellt utförande gällande gjutjärn,gråjärn eller segjärnsrör. Se figur bilaga 18. PCC.24 Stöd och fundament för rörledning Se figur bilaga 16 och 17. PCC.723 Anordning för uppmärkning av serviser För att minska risken för felkopplingar (korskopplingar) i samband med anslutning av nya servisledningar skall respektive rörända på inbyggda serviser märkas upp med tillhörande etiketter SPILLVATTEN (röd) och DAGVATTEN (grön). Etiketter tillhandahålles av beställaren. Se figur bilaga 19. PCF.1111 Spolning och desinfektion av vattenledning Se bilaga 25 och 25A. PD BRUNNAR OD I MARK 8

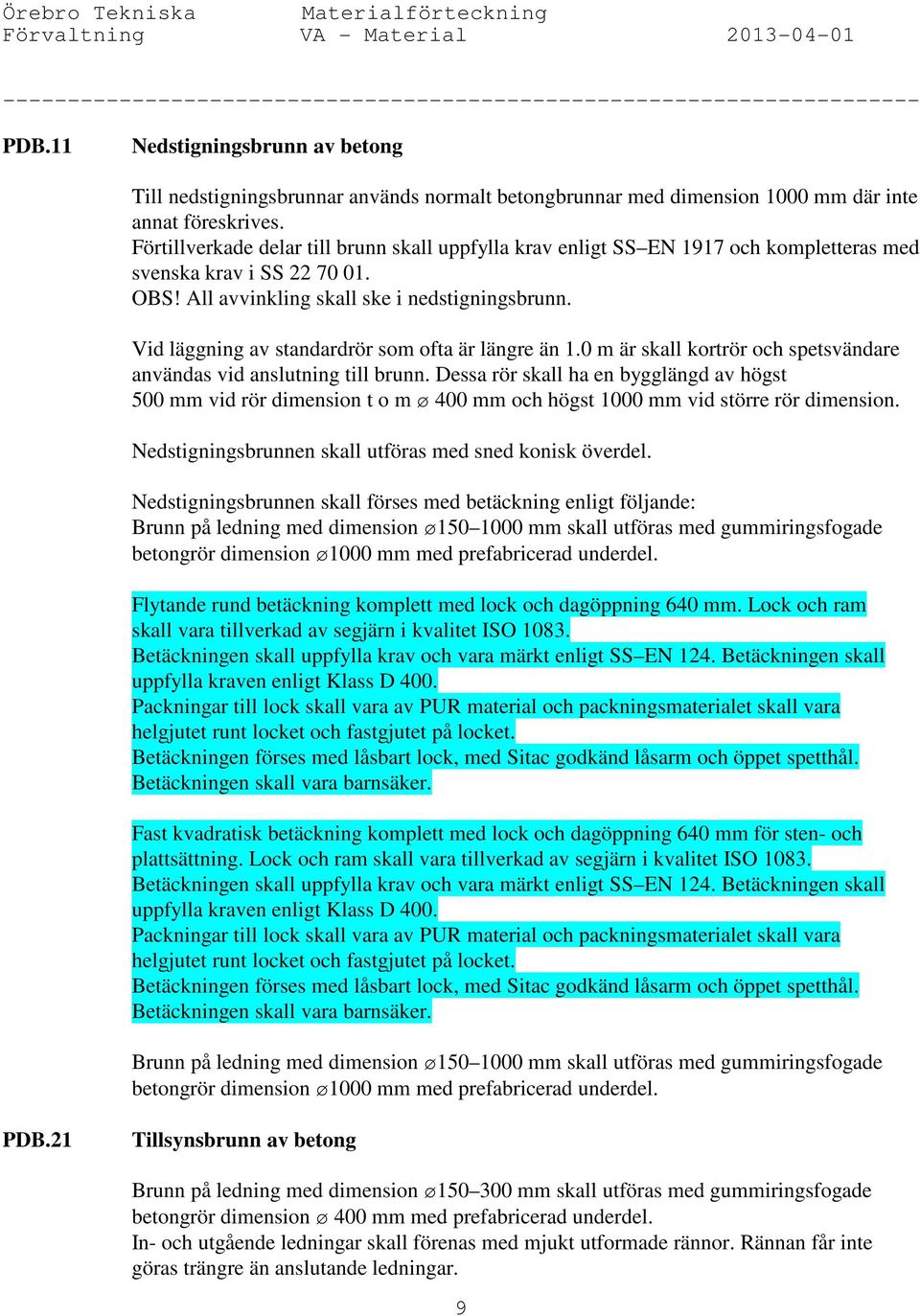

17 Örebro Tekniska Materialförteckning Förvaltning VA - Material PDB.11 Nedstigningsbrunn av betong Till nedstigningsbrunnar används normalt betongbrunnar med dimension 1000 mm där inte annat föreskrives. Förtillverkade delar till brunn skall uppfylla krav enligt SS EN 1917 och kompletteras med svenska krav i SS OBS! All avvinkling skall ske i nedstigningsbrunn. Vid läggning av standardrör som ofta är längre än 1.0 m är skall kortrör och spetsvändare användas vid anslutning till brunn. Dessa rör skall ha en bygglängd av högst 500 mm vid rör dimension t o m ø 400 mm och högst 1000 mm vid större rör dimension. Nedstigningsbrunnen skall utföras med sned konisk överdel. Nedstigningsbrunnen skall förses med betäckning enligt följande: Brunn på ledning med dimension ø mm skall utföras med gummiringsfogade betongrör dimension ø1000 mm med prefabricerad underdel. Flytande rund betäckning komplett med lock och dagöppning 640 mm. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. Fast kvadratisk betäckning komplett med lock och dagöppning 640 mm för sten- och plattsättning. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. Brunn på ledning med dimension ø mm skall utföras med gummiringsfogade betongrör dimension ø1000 mm med prefabricerad underdel. PDB.21 Tillsynsbrunn av betong Brunn på ledning med dimension ø mm skall utföras med gummiringsfogade betongrör dimension ø 400 mm med prefabricerad underdel. In- och utgående ledningar skall förenas med mjukt utformade rännor. Rännan får inte göras trängre än anslutande ledningar. 9

18 Örebro Tekniska Materialförteckning Förvaltning VA - Material Avvinkling i brunn får inte överstiga 15º och avgrening får ej ske i brunn. Flytande rund betäckning komplett med lock och dagöppning 400 mm. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. Fast kvadratisk betäckning komplett med lock och dagöppning 400 mm för sten- och plattsättning. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. Brunn på ledning med dimension ø mm skall utföras med gummiringsfogade betongrör dimension ø 600 mm med prefabricerad underdel och med anpassad röranslutning. In och utgående ledningar skall förenas med mjukt utformade rännor. Rännan får inte göras trängre än anslutande ledningar. OBS! All avvinkling skall ske i tillsynsbrunn. Tillsynsbrunn i dimension 600 mm får endast användas efter beställarens godkännande. Flytande rund betäckning komplett med lock och dagöppning 600 mm. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förse med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. Fast kvadratisk betäckning komplett med lock och dagöppning 600 mm för sten- och plattsättning. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. 10

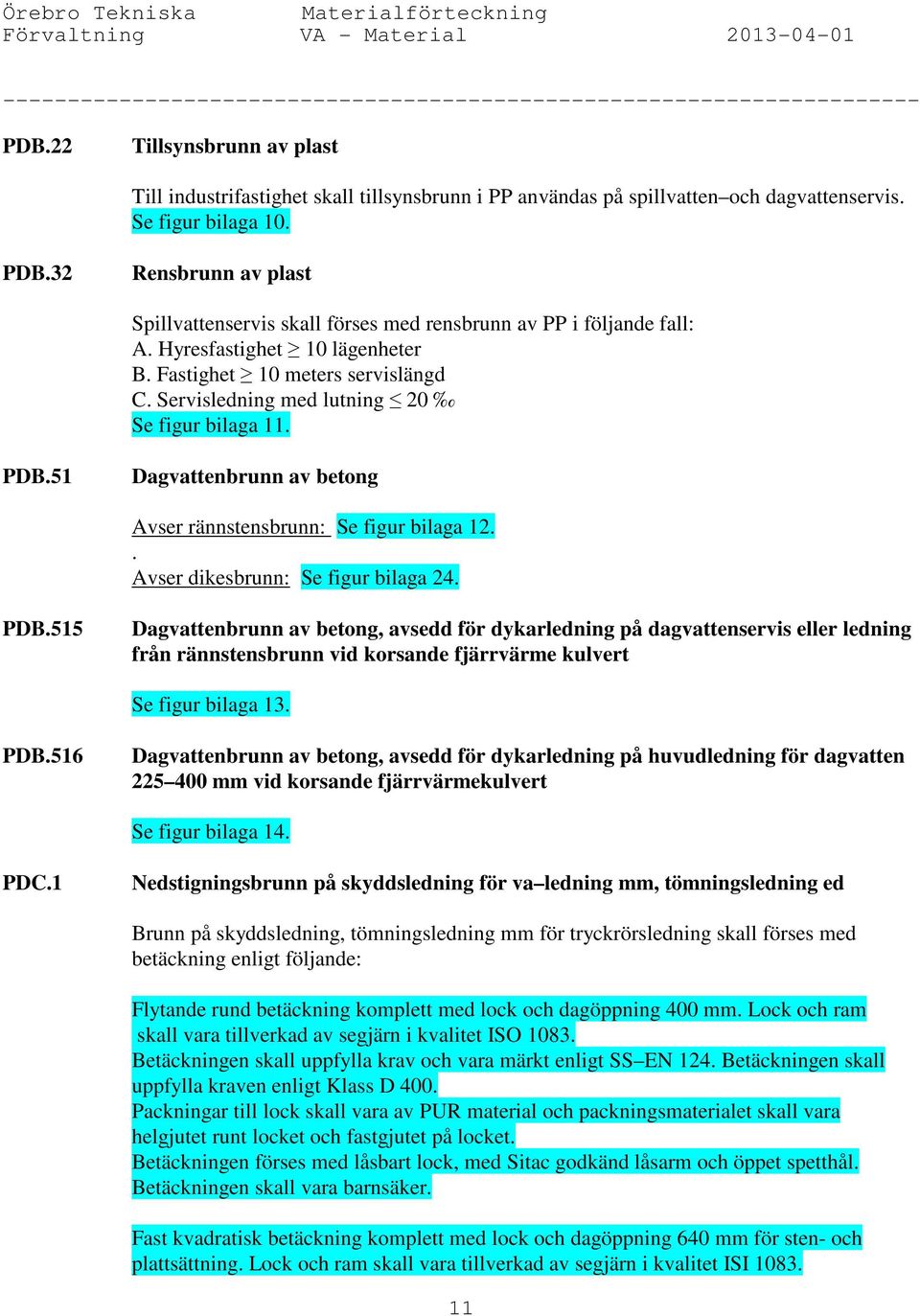

19 Örebro Tekniska Materialförteckning Förvaltning VA - Material PDB.22 Tillsynsbrunn av plast Till industrifastighet skall tillsynsbrunn i PP användas på spillvatten och dagvattenservis. Se figur bilaga 10. PDB.32 Rensbrunn av plast Spillvattenservis skall förses med rensbrunn av PP i följande fall: A. Hyresfastighet 10 lägenheter B. Fastighet 10 meters servislängd C. Servisledning med lutning 20 Se figur bilaga 11. PDB.51 Dagvattenbrunn av betong Avser rännstensbrunn: Se figur bilaga 12.. Avser dikesbrunn: Se figur bilaga 24. PDB.515 Dagvattenbrunn av betong, avsedd för dykarledning på dagvattenservis eller ledning från rännstensbrunn vid korsande fjärrvärme kulvert Se figur bilaga 13. PDB.516 Dagvattenbrunn av betong, avsedd för dykarledning på huvudledning för dagvatten mm vid korsande fjärrvärmekulvert Se figur bilaga 14. PDC.1 Nedstigningsbrunn på skyddsledning för va ledning mm, tömningsledning ed Brunn på skyddsledning, tömningsledning mm för tryckrörsledning skall förses med betäckning enligt följande: Flytande rund betäckning komplett med lock och dagöppning 400 mm. Lock och ram skall vara tillverkad av segjärn i kvalitet ISO Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. Fast kvadratisk betäckning komplett med lock och dagöppning 640 mm för sten- och plattsättning. Lock och ram skall vara tillverkad av segjärn i kvalitet ISI

20 Örebro Tekniska Materialförteckning Förvaltning VA - Material Betäckningen skall uppfylla krav och vara märkt enligt SS EN 124. Betäckningen skall uppfylla kraven enligt Klass D 400. Packningar till lock skall vara av PUR material och packningsmaterialet skall vara helgjutet runt locket och fastgjutet på locket. Betäckningen förses med låsbart lock, med Sitac godkänd låsarm och öppet spetthål. Betäckningen skall vara barnsäker. PDC.1123 Nedstigningsbrunn av betong på tömningsledning för tryckrörsledning Brunn utföres enligt specialritning för varje särskilt fall. PDC.113 Nedstigningsbrunn av betong för tryckrörsledning med luftningsanordning Brunn utföres enligt specialritning för varje särskilt fall. PE PEB.1 ANORDNING FÖR AVSTÄNGNING, TÖMNING, LUFTNING MM RÖRLEDNINGAR I ANLÄGGNING Avstängningsanordning på tryckrörsledning Ventil och teleskopsgarnityr lodas upp och materialet närmast anordning skall bestå av sandfraktion med 0 8 mm. För att förhindra pilbågseffekt skall sand 0 8 mm packas enligt gällande anvisningar kring ventil och garnityr. Ventil och garnityr förlängs under byggtiden till färdig körbana och funktionskontroll utförs under byggtiden. Asfaltering kring servis och slussventil sker i samband med beläggning av körbanan. Till avstängningsventil dimension ø mm används skyddsrör RSK nr Till avstängningsventil dimension ø mm används skyddsrör RSK nr Avstängningsordning på tryckrörsledning skall förses med betäckning enligt följande. Till avstängningsventil dimension ø32 63 mm används flytande betäckning RSK nr Till avstängningsventil dimension ø mm används flytande betäckning RSK nr För vattenledning med PE rör skall udda dimension undvikas. Normal dimension på rör och avstängningsanordning vanligtvis kilslidventil skall vara ø75, ø90, ø110, ø160, ø225 och ø315 mm. Normal dimension på rör och avstängningsanordning vanligtvis kilslidventil skall vara ø32, ø40, ø50 och ø63 mm. Samtliga teleskopgarnityr låses med ventil, genom ett från leverantör förborrat hål med medskickad syrafast 5 mm sprint. 12

21 Örebro Tekniska Materialförteckning Förvaltning VA - Material PEB.111 Avstängningsanordning på vattenledning Ventil och teleskopsgarnityr lodas upp och materialet närmast anordning skall bestå av sandfraktion med 0 8 mm. För att förhindra pilbågseffekt skall sand 0 8 mm packas enligt gällande anvisningar kring ventil och garnityr. Ventil och garnityr förlängs under byggtiden till färdig körbana och funktionskontroll utförs under byggtiden. Asfaltering kring servis och slussventil sker i samband med beläggning av körbanan. Avser kilslidsventil med muffanslutning på vattenledning Avstängningsanordning på ledning av segjärnsrör dimension ø100, ø150, ø200 och ø300 mm skall utföras med ventil RSK nr , 31, 32 och 34 och förses med teleskopgarnityr RSK nr Avser kilslidsventil med PE anslutning på vattenledning Avstängningsventil på ledning av PE rör dimension ø75, ø90, ø110, ø160, ø225 och ø315 mm skall utföras med ventil RSK nr , 71, 73, 75, 77 och 88. Komplett teleskopgarnityr och skyddsrör (Örebromodel) enligt RSK nr Avser kilslidsventil med anslutning av koppling på vattenledning Avstängningsanordning på ledning av PE rör dimension ø32, ø40, ø50 och ø63 mm skall utföras med servisventil RSK nr , 26, 34 och 42. Komplett teleskopgarnityr och skyddsrör (Örebromodel) enligt RSK nr PEB.113 Avstängningsanordning med vridspjällsventil på vattenledning Ventil och teleskopsgarnityr lodas upp och materialet närmast anordning skall bestå av sandfraktion med 0 8 mm. För att förhindra pilbågseffekt skall sand 0 8 mm packas enligt gällande anvisningar kring ventil och garnityr. Ventil och garnityr förlängs under byggtiden till färdig körbana och funktionskontroll utförs under byggtiden. Asfaltering kring servis och slussventil sker i samband med beläggning av körbanan. Avstängningsanordning på tryckrörsledning med dimension ø400, ø500, ø600 och ø700 mm skall utföras med vridspjällventil flänsad typ VAG RSK nr och 94 med inbyggnadsgarnityr Artikelnummer och Inbyggnadsgarnityr består av skyddsrör i plast, som är kapslat och försett med översvämningssäkert visarverk. Övre delen av inbyggnadsgarnityr placeras i ett ø 400 mm betongbrunnsrör L=1000 mm och placeras på en bottenplatta. Flytande rund betäckning med dagöppning 400 mm och med självlåsande lock. Lock och ram skall vara tillverkad i segjärn. Lock skall vara försett med spetthål. Komplett betäckning enligt RSK nr

22 Örebro Tekniska Materialförteckning Förvaltning VA - Material För flänsad ventil skall alltid bult, mutter och bricka av syrafast stål A4 användas. PEB.3 Spolpost i mark Se figur bilaga 20. Vid anslutning till PE rör dimension ø110 mm används förminskningsrör dimension ø63 mm. PEB.4 Brandpost i mark Komplett brandpost typ Örebro. Brandpost typ ÄB 1939 (RHB 3 Röd) försedd med avtappning och bajonettkoppling med lock. Fotknärör med VRS-anslutning =100 mm. Höjd=1410 mm. Vid anslutning till PE rör ø110 mm används tillhörande förankringskoppling för montering i VRS muff. Samtliga skruvar och muttrar i (A4) syrafast stål. Spindelstång i (A2) rostfritt stål. Betäckning med bottenfläns (2931) av gråjärn. Komplett beteckning med löst lock. Vid anslutning till ledning med dimension ø300 mm och större skall anslutningsledning förses med avstängningsventil. Inspänningsstag tillhandahålles av beställaren. Dränering anslutes till intilliggande dagvattenledning, där sådan finns. Se figur bilaga 20. Där dagvattenledning saknas, skall brandposten kringfyllas med makadam upp till en nivå av 1.0 meter under markytan PEC.41 Luftningsanordning på va ledning Luftningsanordning på vattenledning skall utföras med automatisk avluftningsventil med RSK nr Luftningsanordning på tryckavloppsledning skall utföras med Belos avluftnings och vakumventil för avloppsledningar artikel nr

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

52 Bilaga Riktlinjer för desinfektion och provtagning av nya vattenledningar Rengöring av vattenledningar. För entreprenad se anvisningar. Dricksvatten klassas som ett livsmedel och det är av yttersta vikt att att all hantering i samband med byggande och provtagning utförs med god hygien. Dricksvattnet skall vara hälsosamt och rent och uppfylla hälsomässiga, estetiska och tekniska krav enligt livsmedelsverkets föreskrifter om dricksvatten enligt SLVFS 2011:3. Vattenledning skall efter färdigställande rengöras, ex.. pluggrensas och desinficeras enligt VAV P77 varefter vattenprovtagning för bakteriologisk undersökning utförs. Vattenledning får inte tas i bruk innan godkänt analysresultat enl nedan erhållits. Referensprov skall tas i början av ny ledning vid samma tillfälle som provtagning från slutände av ny ledning och vid behov görs anborrning för provtagningspunkt. Enl VAV P77 skall provtagning ske vid ett spolflöde som motsvarar normala driftförhållanden.om ledning renspolats med ett stort spolflöde så skall detta följas av ett normalt driftflöde, under minst ett dygn eller så lång tid så att vattenomsättning skett i ledningen, innan provtagning får ske. Normalflöde Ledningsdiameter Minsta flöde mm l/s 63 0, , ,4 Antalet odlingsbara mikroorganismer 20 C från det analyserade vattenprovet för nybyggd ledning får vara max 30 st fler än motsvarande referensprov, dock max 100 st. Koliforma bakterier 35 C får inte förekomma. Rengöring och vattenprovtagning utförs av entreprenören efter att ledningen är täthetsprovad och godkänd av beställaren. Entreprenören skall i god tid innan beställa desinfektion och vattenprovtagning. En preliminär beställning görs minst 1 vecka innan och slutlig tidpunkt bestäms i samråd minst 1 dygn i förväg. Entreprenören skall vid behov kontakta Vattenverket för att inhämta direktiv om vilka anordningar på vattenledningen som krävs för desinfektion och provtagning, se även bifogad principskiss, bilaga 25A. Om första provtagning och analys ej blir godkänd så får entreprenören bekosta ytterligare erforderliga kostnader för provtagning och analys. Kontaktpersoner på Vattenverket. Fredrik Kilstam eller Britt-Marie Uhrzander eller
