1 Februari 95 Uponors ventilprogram Uponyl Upoten Upogas Tekniska data

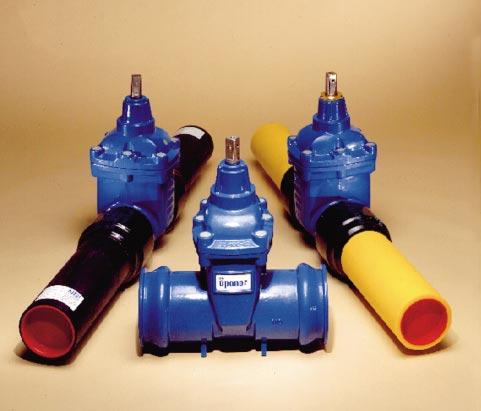

Uponors ventilprogram Uponyl/AVK muffventil Mjuktätande slidventil för PVC-rör Epoxybehandlad in- och utvändigt Med

Bröstpackning med inbyggt skydd för bultar Skyddade bultar av rostfritt stål Upoten/AVK Pe-ventil Mjuktätande

svetsändar Fogarna skyddas med utvändig monterad krympslang i PE-material Upogas/AVK gasventil Mjuktätande slidventil

2 Uponors ventilprogram Uponyl/AVK muffventil Mjuktätande slidventil för PVC-rör Epoxybehandlad in- och utvändigt Med europaspår för Uponyl E-ring Med stödkant för Uponyl Fix dragsäkring Dubbelsäkrat tätningssystem mot spindel Bröstpackning med inbyggt skydd för bultar Skyddade bultar av rostfritt stål Upoten/AVK Pe-ventil Mjuktätande slidventil för PE100 polyetenrör Med fabriksmonterade svetsändar Fogarna kontrolleras löpande efter montering av svetsändar Fogarna skyddas med utvändig monterad krympslang i PE-material Upogas/AVK gasventil Mjuktätande slidventil för gasrörsledningar i polyeten för insvetsning i gasledningar i enlighet med DS alternativt SS 3470 Konstruktion och kontroll som PE-ventil

Uponyl/AVK brandpost Teleskopisk Levereras i max höjd Ståndarrör kapas vid behov och anpassas till rätt förläggningsdjup Lossa övre boja och infästning för garnityr, kapa ståndarröret till

flänsanslutning Olika kopplingsalternativ, förekommande typer för vattenuttag: A. Normalgängad mutter SMS 1167, rödgods B. Bajonettkoppling, järn C.

3 Uponyl/AVK brandpost Teleskopisk Levereras i max höjd Ståndarrör kapas vid behov och anpassas till rätt förläggningsdjup Lossa övre boja och infästning för garnityr, kapa ståndarröret till önskad höjd, återmontera (Drag åt bultarna i bojan så att halvorna ligger an mot varandra) Levereras med Uponyl muff med europaspår och stödkant för Uponyl Fix dragsäkring alternativt flänsanslutning Olika kopplingsalternativ, förekommande typer för vattenuttag: A. Normalgängad mutter SMS 1167, rödgods B. Bajonettkoppling, järn C. Billmanstapp, rörgods Teleskopsgarnityr För Uponors ventilprogram Tre längder för olika läggningsdjup Skruvbetäckning för finjustering mot överyta Anslutning till ventil 25 mm utvändigt mått Spärr som hindrar upplyftning av spindelstång

4 Säkerhet Fixerad avstrykarring av NBR-gummi säkrar mot inläckage. (Bensinoch oljebeständig) Elektrostatisk epoxybeläggning in- och utvändigt överensstämmande med DIN Kan även fås invändigt emaljerad och utvändigt PUR-beläggning för agressiva media och miljöer. Kamring av avzinkningsfri mässing hindrar stigning av spindel och ger lågt stängningsmoment. Försänkta bultar av rostfritt stål täckta med förseglingslim. Ventiltopp och hus av segjärn. Spindelmutter av avzinkningsfri mässing med hög brotthållfasthet. Stödkant för Uponyl Fix dragsäkring

5 en själv! Spindel i rostfritt stål har valsad gänga vilket ger hög hållfasthet och en obruten materialstruktur. Plastbussning av polyamid (nylon) med två invändiga och två utvändiga O-ringar av NBR-gummi. Med denna konstruktion erhålles en bättre glidyta och undviks risk för spänningskorrosion. Läpptätning av NBR-gummi ger god säkring mot läckage. Flänspackningen av NBRgummi omsluter bultarna och ligger i ett spår som säkrar att den ej kan skjutas ut vid högt tryck. Ventilslid helt invulkad i EPDM-gummi. Ventilslid av segjärn. Europaspår med monterad Uponyl E-ring som vid behov kan tas ur och återmonteras, exempelvis vid rengöring.

6 Uponyl Fix dragsäkring Förhindrar skjuvning av ventilen. Enkel att montera, endast två bultar som dras så att halvorna ligger an mot varandra. Uponyl Fix dragsäkring L Dim RSK Nominell L Vikt nr diam mm mm kg , Mönsterskydd sökt

7 F Sortiment Uponyl/AVK ventil för PVC-rör PN6-16 H E L L 1 RSK Nominell L L 1 H F E Vikt nr diam mm mm mm mm mm mm kg H H L L 1 L 1 L Upoten/AVK ventil för rör PE100 PN10 Nominell Uponor L L 1 H Vikt diam mm art nr mm mm mm kg Upogas/AVK ventil för gasrör PN4 Nominell Uponor L L 1 H Vikt diam mm art nr mm mm mm kg 63* * * * * * *Lagerföres normalt ej. Efterhör leveranstid Andra utföranden kan anskaffas. Efterhör leveranstid Spindelövergångar RSK För Vikt nr ventildim kg , , , , ,

8 20 Uponyl/AVK brandposter PN16 Självlänsande med muff. För ledningsdiameter 110 mm Manuellt länsande med muff. För ledningsdiameter 110 mm. H Självlänsande med fläns,* anslutning 100. H Manuellt länsande med fläns,* anslutning * Flänsar enligt SS 335. Mönster- och patentskydd sökt. Uponyl teleskopsgarnityr för Uponyl/AVK-ventiler , ,5 Affärsområde VA/VVS Kvalitet satt i system CERTIFIERAT KVALITETSSYSTEM ISO 9001 Uponor är aldrig långt borta När du vill diskutera något eller göra en förfrågan kan du antingen vända dig till närmaste regionskontor eller till vårt huvudkontor i Fristad. Stockholm Sollentunavägen Sollentuna Tfn Nässjö Bangårdsgatan Nässjö Tfn Fax Fax Göteborg Danska vägen 76 C Göteborg Tfn Sundsvall Trafikgatan Sundsvall Tfn Fax Malmö Möllevångsgatan 30 B Box 7572, Malmö Tfn Fax Luleå Skogsgatan Luleå Tfn Fax Fax Örebro Karlslundsgatan Örebro Tfn Fax Uponor AB Fristad Telefon Telefax
