Lektion 2: FSR. Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system. c 5MT007: Lektion 2 p.
|
|
|
- Birgit Bergman
- för 7 år sedan
- Visningar:
Transkript
1 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system c 5MT007: Lektion 2 p. 1
2 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system Kunna jämföra och tillskriva egenskaper hos olika hydrauliska komponenter och mindre system c 5MT007: Lektion 2 p. 1
3 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system Kunna jämföra och tillskriva egenskaper hos olika hydrauliska komponenter och mindre system Visa färdighet i att arbeta i grupp c 5MT007: Lektion 2 p. 1
4 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system Kunna jämföra och tillskriva egenskaper hos olika hydrauliska komponenter och mindre system Visa färdighet i att arbeta i grupp Visa grundläggande färdigheter i muntlig och skrftlig kommunikation c 5MT007: Lektion 2 p. 1
5 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system Kunna jämföra och tillskriva egenskaper hos olika hydrauliska komponenter och mindre system Visa färdighet i att arbeta i grupp Visa grundläggande färdigheter i muntlig och skrftlig kommunikation Visa kännedom om det teknikområde som programmet representerar c 5MT007: Lektion 2 p. 1
6 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system Kunna jämföra och tillskriva egenskaper hos olika hydrauliska komponenter och mindre system Visa färdighet i att arbeta i grupp Visa grundläggande färdigheter i muntlig och skrftlig kommunikation Visa kännedom om det teknikområde som programmet representerar Visa färdighet i kritiskt tänkande och kunskapssökande arbetssätt c 5MT007: Lektion 2 p. 1
7 Lektion 2: FSR Förväntade studieresultat (FSR) i kursen: Kunna förklara uppbyggnaden av olika hydrauliska system Kunna jämföra och tillskriva egenskaper hos olika hydrauliska komponenter och mindre system Visa färdighet i att arbeta i grupp Visa grundläggande färdigheter i muntlig och skrftlig kommunikation Visa kännedom om det teknikområde som programmet representerar Visa färdighet i kritiskt tänkande och kunskapssökande arbetssätt c 5MT007: Lektion 2 p. 1
8 Lektion 2: Hydraulventiler I detta lektionspass kommer vi att ta upp: Riktningsventiler c 5MT007: Lektion 2 p. 2
9 Lektion 2: Hydraulventiler I detta lektionspass kommer vi att ta upp: Riktningsventiler Envägsventiler / Backventiler c 5MT007: Lektion 2 p. 2
10 Lektion 2: Hydraulventiler I detta lektionspass kommer vi att ta upp: Riktningsventiler Envägsventiler / Backventiler Tryckbegränsningsventiler c 5MT007: Lektion 2 p. 2
11 Lektion 2: Hydraulventiler I detta lektionspass kommer vi att ta upp: Riktningsventiler Envägsventiler / Backventiler Tryckbegränsningsventiler Strypventiler c 5MT007: Lektion 2 p. 2
12 Lektion 2: Hydraulventiler I detta lektionspass kommer vi att ta upp: Riktningsventiler Envägsventiler / Backventiler Tryckbegränsningsventiler Strypventiler Volymströmsregulatorer c 5MT007: Lektion 2 p. 2
13 Lektion 2: Hydraulventiler I detta lektionspass kommer vi att ta upp: Riktningsventiler Envägsventiler / Backventiler Tryckbegränsningsventiler Strypventiler Volymströmsregulatorer c 5MT007: Lektion 2 p. 2
14 Lektion 2: Riktningsventiler Öppnar och stänger flödesvägar. c 5MT007: Lektion 2 p. 3
15 Lektion 2: Riktningsventiler Öppnar och stänger flödesvägar. Används för att styra flödet av fluid / hyrdraulvätska. c 5MT007: Lektion 2 p. 3
16 Lektion 2: Riktningsventiler Öppnar och stänger flödesvägar. Används för att styra flödet av fluid / hyrdraulvätska. I den enklaste formen: två lägen; öppen eller stängd. Exempel på en 2/2-riktningsventil, manuellt styrd. Exempel på en 2/2-riktningsventil, tryckstyrd. c 5MT007: Lektion 2 p. 3
17 Lektion 2: Riktningsventiler Öppnar och stänger flödesvägar. Används för att styra flödet av fluid / hyrdraulvätska. I den enklaste formen: två lägen; öppen eller stängd. Exempel på en 2/2-riktningsventil, manuellt styrd. Exempel på en 2/2-riktningsventil, tryckstyrd. Första siffran anger antal anslutningar. c 5MT007: Lektion 2 p. 3
18 Lektion 2: Riktningsventiler Öppnar och stänger flödesvägar. Används för att styra flödet av fluid / hyrdraulvätska. I den enklaste formen: två lägen; öppen eller stängd. Exempel på en 2/2-riktningsventil, manuellt styrd. Exempel på en 2/2-riktningsventil, tryckstyrd. Första siffran anger antal anslutningar. Andra siffran anger antal kopplingslägen. c 5MT007: Lektion 2 p. 3
19 Lektion 2: Riktningsventiler Öppnar och stänger flödesvägar. Används för att styra flödet av fluid / hyrdraulvätska. I den enklaste formen: två lägen; öppen eller stängd. Exempel på en 2/2-riktningsventil, manuellt styrd. Exempel på en 2/2-riktningsventil, tryckstyrd. Första siffran anger antal anslutningar. Andra siffran anger antal kopplingslägen. 4/2 betyder således fyra anslutningar och två kopplingslägen. c 5MT007: Lektion 2 p. 3
20 Lektion 2: Slidventiler Exempel på två varianter av slidventiler: Sliden roterar. c 5MT007: Lektion 2 p. 4
21 Lektion 2: Slidventiler Exempel på två varianter av slidventiler: Sliden roterar. Sliden förskjuts axiellt. c 5MT007: Lektion 2 p. 4
22 Lektion 2: En 4/3-riktningsventil En 4/3 riktningsventil har fyra anslutningar och tre kopplingslägen. En 4/3 riktningsventil med stängt normalläge. A - Port A B - Port B P - Trycksatt sida T - Återledning till tank c 5MT007: Lektion 2 p. 5
23 Lektion 2: En 4/3-riktningsventil Sliden förskjuts åt vänster. c 5MT007: Lektion 2 p. 6
24 Lektion 2: En 4/3-riktningsventil Sliden förskjuts åt vänster. Sliden förskjuts åt höger. c 5MT007: Lektion 2 p. 6
25 Lektion 2: Sätt att styra riktningventiler Riktningsventiler kan styras på sex grundläggande sätt: Manuellt c 5MT007: Lektion 2 p. 7
26 Lektion 2: Sätt att styra riktningventiler Riktningsventiler kan styras på sex grundläggande sätt: Manuellt Mekaniskt c 5MT007: Lektion 2 p. 7
27 Lektion 2: Sätt att styra riktningventiler Riktningsventiler kan styras på sex grundläggande sätt: Manuellt Mekaniskt Elektriskt c 5MT007: Lektion 2 p. 7
28 Lektion 2: Sätt att styra riktningventiler Riktningsventiler kan styras på sex grundläggande sätt: Manuellt Mekaniskt Elektriskt Hydrauliskt c 5MT007: Lektion 2 p. 7
29 Lektion 2: Sätt att styra riktningventiler Riktningsventiler kan styras på sex grundläggande sätt: Manuellt Mekaniskt Elektriskt Hydrauliskt Pneumatiskt c 5MT007: Lektion 2 p. 7
30 Lektion 2: Sätt att styra riktningventiler Riktningsventiler kan styras på sex grundläggande sätt: Manuellt Mekaniskt Elektriskt Hydrauliskt Pneumatiskt Med en fjärderretur c 5MT007: Lektion 2 p. 7
31 Lektion 2: Överlappning hos riktningsventiler Olika typer av överlappning: Positiv överlappning. c 5MT007: Lektion 2 p. 8
32 Lektion 2: Överlappning hos riktningsventiler Olika typer av överlappning: Positiv överlappning. Noll i överlappning / Inget överlapp. c 5MT007: Lektion 2 p. 8
33 Lektion 2: Överlappning hos riktningsventiler Olika typer av överlappning: Positiv överlappning. Noll i överlappning / Inget överlapp. Negativ överlappning. c 5MT007: Lektion 2 p. 8
34 Lektion 2: Överlappning hos riktningsventiler Olika typer av överlappning: Positiv överlappning. Noll i överlappning / Inget överlapp. Negativ överlappning. c 5MT007: Lektion 2 p. 8
35 Lektion 2: Olika varianter av en 4/3-riktningsventil Sex olika utföranden på en 4/3-riktningsventil. c 5MT007: Lektion 2 p. 9
36 Lektion 2: Exempel på riktningsventil Vi kan läsa ut följande från märkningen: En 4/2 riktningsventil c 5MT007: Lektion 2 p. 10
37 Lektion 2: Exempel på riktningsventil Vi kan läsa ut följande från märkningen: En 4/2 riktningsventil Max tillåtna arbetstryck är p=160 Bar. c 5MT007: Lektion 2 p. 10
38 Lektion 2: Exempel på riktningsventil Vi kan läsa ut följande från märkningen: En 4/2 riktningsventil Max tillåtna arbetstryck är p=160 Bar. Max tillåtna flöde är q=8 liter/min. c 5MT007: Lektion 2 p. 10
39 Lektion 2: Exempel på riktningsventil Vi kan läsa ut följande från märkningen: En 4/2 riktningsventil Max tillåtna arbetstryck är p=160 Bar. Max tillåtna flöde är q=8 liter/min. Tillverkarinformation / modellbeteckning / serienummer. c 5MT007: Lektion 2 p. 10

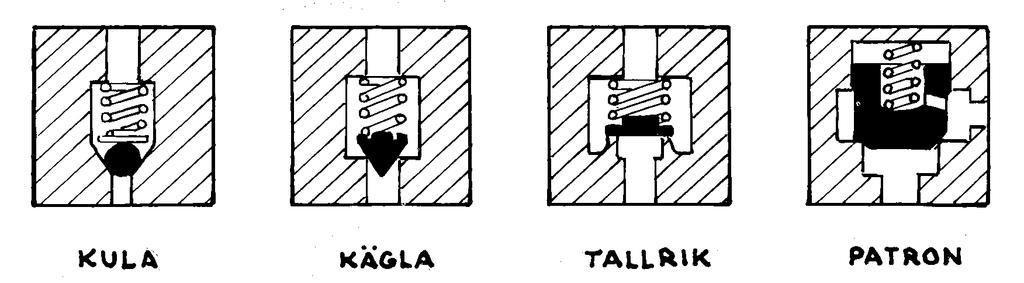

40 Lektion 2: Envägsventil, Spärrventil Ett säteselement i en ventil kan vara en av följande fyra varianter: Kulvariant c 5MT007: Lektion 2 p. 11
41 Lektion 2: Envägsventil, Spärrventil Ett säteselement i en ventil kan vara en av följande fyra varianter: Kulvariant Konisk kägla c 5MT007: Lektion 2 p. 11
42 Lektion 2: Envägsventil, Spärrventil Ett säteselement i en ventil kan vara en av följande fyra varianter: Kulvariant Konisk kägla Tallrik c 5MT007: Lektion 2 p. 11
43 Lektion 2: Envägsventil, Spärrventil Ett säteselement i en ventil kan vara en av följande fyra varianter: Kulvariant Konisk kägla Tallrik Flapper / patronvariant c 5MT007: Lektion 2 p. 11
44 Lektion 2: Tryckbegränsningsventil Exempel på en tryckbegränsningsventil. Grundkonstruktionen är ofta ett säteselement. c 5MT007: Lektion 2 p. 12
45 Lektion 2: Tryckbegränsningsventil Exempel på en tryckbegränsningsventil. Grundkonstruktionen är ofta ett säteselement. Kan vara justerbara, i detta fall med en förspänd fjäder. Trycket ställs in med fjädern. c 5MT007: Lektion 2 p. 12
46 Lektion 2: Tryckbegränsningsventil Exempel på en tryckbegränsningsventil. Grundkonstruktionen är ofta ett säteselement. Kan vara justerbara, i detta fall med en förspänd fjäder. Trycket ställs in med fjädern. Kan användas för att bestämma ett systemtryck, tex. på 150 Bar. c 5MT007: Lektion 2 p. 12
47 Lektion 2: Densitär strypning Densitär strypning Används för att strypa ett flöde. c 5MT007: Lektion 2 p. 13
48 Lektion 2: Densitär strypning Densitär strypning Används för att strypa ett flöde. I den enklaste formen är den en strypbricka. c 5MT007: Lektion 2 p. 13
49 Lektion 2: Densitär strypning Densitär strypning Används för att strypa ett flöde. I den enklaste formen är den en strypbricka. Kan vara justerbara. c 5MT007: Lektion 2 p. 13
50 Lektion 2: Densitär strypning Densitär strypning Används för att strypa ett flöde. I den enklaste formen är den en strypbricka. Kan vara justerbara. Flödet beror på tryckskillnaden. c 5MT007: Lektion 2 p. 13
51 Lektion 2: Volymströmsregulatorn En volymströmsregulator. Volymströmsregulatorns egenskaper: Består ofta av en strypning där tryckfallet hålls konstant. c 5MT007: Lektion 2 p. 14
52 Lektion 2: Volymströmsregulatorn En volymströmsregulator. Volymströmsregulatorns egenskaper: Består ofta av en strypning där tryckfallet hålls konstant. Flödet ges då av ekvationen q =... p. c 5MT007: Lektion 2 p. 14
53 Lektion 2: Volymströmsregulatorn En volymströmsregulator. Volymströmsregulatorns egenskaper: Består ofta av en strypning där tryckfallet hålls konstant. Flödet ges då av ekvationen q =... p. Har ofta en inbyggd tryckkompensering. c 5MT007: Lektion 2 p. 14
54 Lektion 2: Volymströmsregulatorn En volymströmsregulator. Volymströmsregulatorns egenskaper: Består ofta av en strypning där tryckfallet hålls konstant. Flödet ges då av ekvationen q =... p. Har ofta en inbyggd tryckkompensering. Används för att styra flöde till andra hydrauliska komponenter, t.ex. motorer och cylindrar. c 5MT007: Lektion 2 p. 14
55 Lektion 2: Volymströmsregulatorn En volymströmsregulator. Volymströmsregulatorns egenskaper: Består ofta av en strypning där tryckfallet hålls konstant. Flödet ges då av ekvationen q =... p. Har ofta en inbyggd tryckkompensering. Används för att styra flöde till andra hydrauliska komponenter, t.ex. motorer och cylindrar. c 5MT007: Lektion 2 p. 14
56 Lektion 2: Exempel på schema för variabelt varvtal Varvtal väljs genom att aktivera volymströmsregultatorerna. c 5MT007: Lektion 2 p. 15
Repetition: Transmission med överbelastningsskydd
Repetition: Transmission med överbelastningsskydd Överbelastningsskydd för en transmission Övertrycksventilerna skyddar pump och motor. c 5MT007: Lektion 8 p. 1 Repetition: Transmission med överbelastningsskydd
Lektion 8: Innehåll: Överbelastningsskydd på en transmission. c 5MT007: Lektion 8 p. 1
Lektion 8: Innehåll: Överbelastningsskydd på en transmission. c 5MT007: Lektion 8 p. 1 Lektion 8: Innehåll: Överbelastningsskydd på en transmission. Pilotventilen c 5MT007: Lektion 8 p. 1 Lektion 8: Innehåll:
Lektion 5: Innehåll. Bernoullis ekvation. c 5MT007: Lektion 5 p. 1
Lektion 5: Innehåll Bernoullis ekvation c 5MT007: Lektion 5 p. 1 Lektion 5: Innehåll Bernoullis ekvation Reynoldstal (Re) c 5MT007: Lektion 5 p. 1 Lektion 5: Innehåll Bernoullis ekvation Reynoldstal (Re)
Hydraulik. En sammanfattning av teori, och ett exempel på uppbyggnad av ett enkelt hydrauliskt kranfordon. Danny Nygård MI.3
Hydraulik En sammanfattning av teori, och ett exempel på uppbyggnad av ett enkelt hydrauliskt kranfordon Danny Nygård MI.3 Individuell fördjupning Uppsala universitet vt 15 Innehåll Innehåll... 1 1. Allmänt...
