1 Produktprogram 1nimco

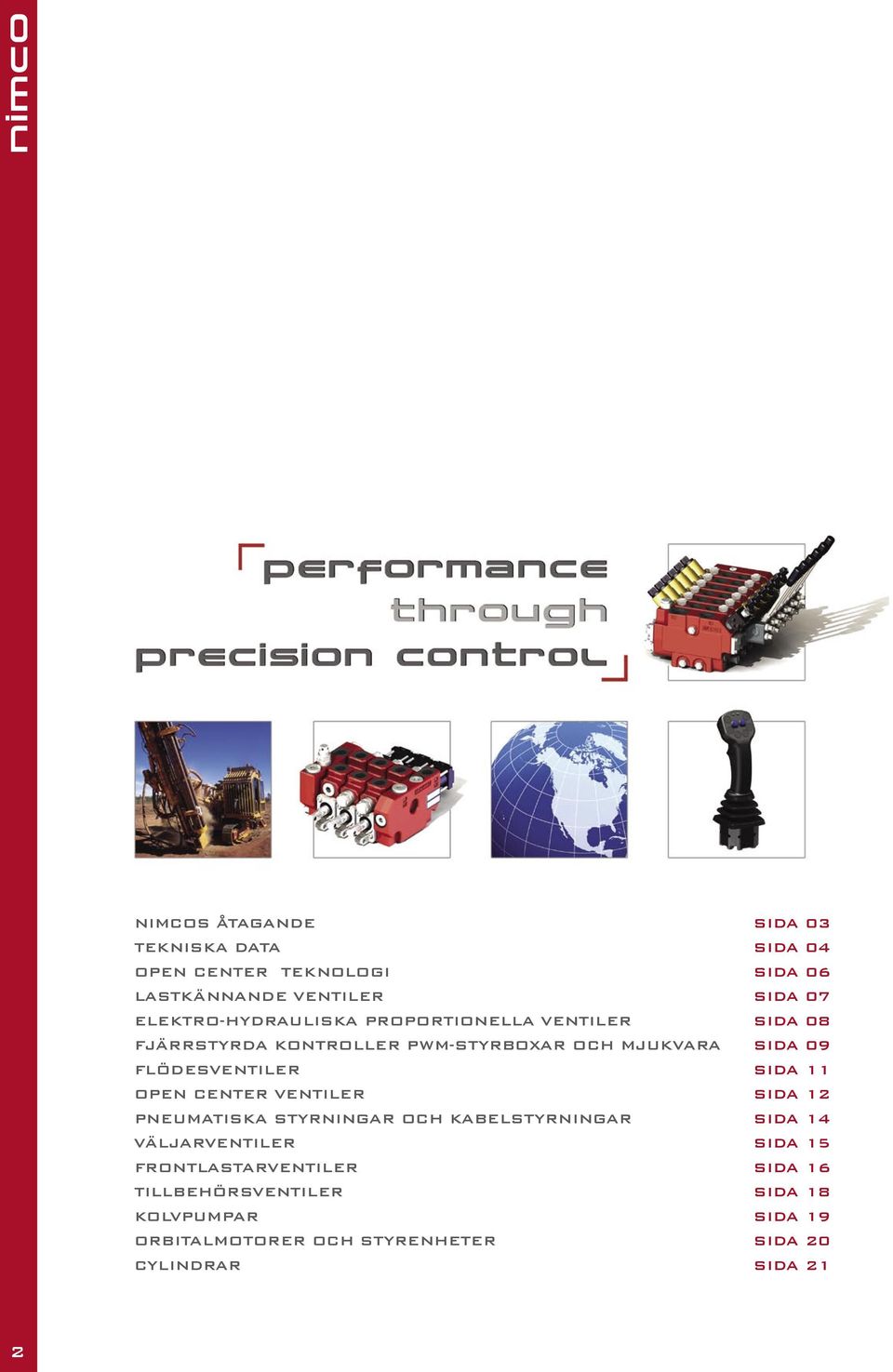

2 NIMCOS ÅTAGANDE TEKNISKA DATA OPEN CENTER TEKNOLOGI LASTKÄNNANDE VENTILER ELEKTRO-HYDRAULISKA PROPORTIONELLA VENTILER FJÄRRSTYRDA KONTROLLER PWM-STYRBOXAR OCH MJUKVARA FLÖDESVENTILER OPEN CENTER VENTILER PNEUMATISKA STYRNINGAR OCH KABELSTYRNINGAR VÄLJARVENTILER FRONTLASTARVENTILER TILLBEHÖRSVENTILER KOLVPUMPAR ORBITALMOTORER OCH STYRENHETER CYLINDRAR SIDA 03 SIDA 04 SIDA 06 SIDA 07 SIDA 08 SIDA 09 SIDA 11 SIDA 12 SIDA 14 SIDA 15 SIDA 16 SIDA 18 SIDA 19 SIDA 20 SIDA 21 2

3 3nimco NIMCOS ÅTAGANDE Nimco har blivit en ledande tillverkare och leverantör av riktningsventiler, fjärrstyrda ventiler och programvara för systemintegration till den mobila industrin, det genom vårt kompromisslösa engagemang för kvalitet, modern teknologi samt fokus på våra kunders krav i kombination med noggrannhet, tillgänglighet och hög servicenivå. Det åtagande har varit en grundsten för vår starka tillväxt under de senaste tjugo åren och gett oss incitament att aktivt deltaga i de utmaningar som vår bransch står inför i framtiden. För våra kunder betyder det att oavsett om det handlar om utveckling av nya produkter eller produktion av en enskild komponent, att varje steg speglar våra medarbetares och vårt företags engagemang att göra varje Nimco-riktningsventil, fjärrkontrollsystem eller anpassad programvara till det bästa tillgängliga. Vårt engagemang för våra kunder börjar med utveckling och provning av varje produkt för att garantera en stabil och tillförlitlig prestanda under hela produktens livslängd. Det nära samarbetet med våra kunder under hela utvecklingsprocessen försäkrar att varje del av varje produktlösning förs fram och ger vår utlvecklingsavdelning den feedback som behövs för att utveckla produkter i framtiden. Under årens lopp har det gjort det möjligt för oss att bygga ett brett produktsortiment som sträcker sig från traditionella open center ventiler till lastkännande tryckkompenserande ventiler som är ytterligare optimerade av våra PC-baserade program vilka är integrerade i våra elektriska proportionella fjärrkontroller. Våra produktionsanpassade produkter i kombination med högpresterande verktygsmaskiner samt provning av varje levererad produkt, försäkrar att varje maskin som är utrustad med en Nimco-ventil eller styrsystem har högsta möjliga prestanda. Det är vårt åtagande gentemot våra kunder i dag och i framtiden.

4 ALLMÄN INFORMATION OCH TEKNISKA DATA EXAKT LASTKONTROLL En av de viktigaste faktorerna i alla maskiner är hur väl lasten kontrolleras. Maskinoperatören kan utföra mer arbete på ett säkrare sätt om han arbetar med en maskin utrustad med en väl konstruerad riktningsventil. En maskins kvalitet och rykte mäts ofta på hur väl lasten kontrolleras i olika skeden i lastcykeln och vid olika hastigheter och lastvikter. Det kräver att ventilen skall kontrollera lasten inte bara vid användning av en funktion, utan vid flera funktioner samtidigt. Detta gäller för både open center och lastkännande ventiler. Nimco Controls erbjuder ventiler som kan skräddarsys för varje maskins speciella funktion, och genom vår mjukvara för sliddesign, kan vi skräddarsy varje funktion till att uppfylla optimerad hastighet och med en minimal påverkan av andra funktioner. Våra open center ventiler är konstruerade att använda hela slidens slaglängd och att ha samma prestanda för varje ventils funktion även vid olika stora belastningar vid olika laster. Våra efterkompenserade lastkännande ventiler erbjuder överlägsen laststyrning med sin unika design där varje slid har två kompensatorer som tillåter automatisk anpassning av både tryck och flöde för varje arbetsfunktion. NOLL-LÄCKAGE Nimco Controls erbjuder marknadens lägsta läckage för slidventiler. Med en speciell konstruktion och tillverkningsmetod, som ständigt utvecklas, kan vi erbjuda våra kunder så lågt läckage som 1 cc/min vid 46 cst för flera produkter och i genomsnitt mindre än 2 cc/min läckage på större ventiler. Fördelen med låga läckage är att lasten inte skiftas när sliden står i neutralläge. Vid så låga läckage som 1cc/min ges kunden möjlighet slippa använda kostsamma lasthållningsventiler till t.ex. stödbensfunktioner. Det låga slidläckaget är oftast lägre än en de lasthållande ventiler som finns på marknaden idag. Nimco är idag synonymt med noll-läckage ventiler. 4

5 5nimco PRODUKTIVITET OCH ENERGISPARANDE Med ständigt stigande energipriser fokuserar vi på Nimco Controls oss på att erbjuda våra kunder produkter som kommer att sänka maskinens energiförbrukning. Vårt mål är att hjälpa våra kunder och i sin tur deras kunder med att spara pengar genom att förbruka mindre bränsle i deras dagliga verksamhet samtidigt som de bibehåller samma effektivitet, eller öka maskinens effektivitet ytterligare. Vårt mål är att ständigt öka våra kunders produktivitet. Nimco Controls open center ventiler är alla utformade för att minimera tryckfall och att bidra till en i alla lägen effektivare prestanda i systemet. Ventilerna är optimerade för att ge exakt laststyrning i kombination med minimal energianvändning. Våra efterkompenserade LS ventiler är framtagna för att endast använda sig av det flöde och tryck som krävs för att arbeta i maskinen på ett optimalt sätt och att göra det i integration med våra elektriska kontrollenheter och EasyProgmjukvara, där även andra komponenter i en maskin kan integreras, programmeras och regleras från EasyProg programmet. PRODUKTIVITET OCH TILLFÖRLITLIGHET Nimco Controls har under åren fått marknadens högsta anseende för kvalitet och tillförlitlighet. För många maskinbyggare är Nimco-komponenter detsamma som den högsta kvalitet marknaden har att erbjuda i fråga om tillförlitlighet, livslängd och underhåll. Vår filosofi är att bara tillverka med de bästa tillgängliga materialen, och en produkt som vi själva skulle vilja använda har resulterat i en oöm och tuff produkt som kommer att överleva de flesta andra produkter som finns på marknaden idag. Det gör det enkelt och lätt att serva våra kunder och det är ingen hemlighet att nöjda kunder återkommer. PRODUKTIVITET OCH KUNDANPASSNING På Nimco ligger kundens behov vår främsta ledstjärna. I dagens krävande marknad är företagen tvingade till att använda alla tillgängliga teknologier och erbjuda kostnadseffektiva lösningar, och därigenom ta nästa generations maskiner till en högre nivå. På Nimco Controls kombinerar vi våra konstruktionskunskaper av hydrauliska ventiler, system och applikationskunskap samt elektromekanik till att alltid hitta lösningar till bästa pris och prestanda för våra kunder.

6 OPEN CENTER TEKNOLOGI Nimco erbjuder Open Center ventiler med flöde upp till 180 liter per minut. Vi erbjuder alla våra ventiler med standardslider som har hög noggranhet, men även specialdesignade slider för alla typer applikationer som våra kunder önskar. De flesta av våra Open Center ventiler kan utrustas med sekundär ventiler så som chockventiler, chock antikavitationsventiler och antikavitationsventiler och kan även utrustas med elektrisk avlastningsventil i inloppet. Vi erbjuder även ett stort sortiment av slidkontroller som; handspak, kabelkontroll, luftstyrning, elektrohydrauliska kontroller med Onoff eller proportionell styrning. ON DEMAND LASTKÄNNANDE De flesta av Nimcos open center ventiler är konstruerade så att de kan beställas i en lastkännande version som vi kallar on demand lastkännande. On demand lastkännande ventiler gör det möjligt för ventilen att arbeta i ett closed center system där en variabel pump används. On demand lastkännande ventiler aktiverar pumpen när sliden flyttas från neutralt läge till A eller B läge, och bygger därmed upp trycket till pumpens inställda tryck. En annan intressant och användbar funktion på några av dessa ventiler är att det är möjligt att ställa in maximalt flöde på sektionerna som då inte kan överskridas under drift. OPEN CENTER VENTILER MED INTEGRERAD TRYCKKOMPENSERAD FLÖDESKONTROLL Nimco erbjuder även ventillösningar där en riktningsventil är integrerad med en tryckkompenserad flödeskontroll i vilken flödet alltid är prioriterat och lastoberoende. Dessa ventiler kan seriekopplas för samkörning av t ex flera motorapplikationer i kombination med en fast pump. 6

7 7nimco LASTKÄNNANDE SYSTEM Nimco erbjuder efterkompenserade lastkännande (LS) ventiler som har den unika egenskapen att varje sektion har dubbla kompensatorslider, vilket ger en bättre kontroll av lasten och ger kostnadsbesparingar för maskinbyggaren. Det medför även att ventilen kan utrustas med individuella LS-tryckavskärningsventiler för varje port för att begränsa maxtrycket utan att funktionen tar någon olja från pumpen. För applikationer där ingen flödeskompensering behövs erbjuds även okompenserade sektioner. Inlopp finns för fast och variabel pump och kan utrustas med el-avlastningsventil samt serienippelsfunktion för seriekoppling av flera efterföljande ventiler samt speciella högflödesinlopp för höga inloppsflöden. Andra standardutrustningsalternativ är manuell handspak för nödkörning samt integrerade slidslagsbegränsare och sekundärventiler för chock och antikavitation på varje port. Slidkontroller finns i många utföranden, från enkla manuella handspakar till elektrohydraulisk styrning. INTEGRERADE SYSTEMLÖSNINGAR För att utnyttja våra produkter till deras fulla potential erbjuder Nimco en programvara för systemintegration kallad EasyProg. EasyProg erbjuder en lättanvänd PC-miljö som ger maskinbyggaren möjlighet att programmera, revidera och underhålla samtliga komponenter i systemet. Vi erbjuder ett komplett utbud av kontrollenheter såsom elektriska joysticks, drivarenheter och sensorer, allt för att göra programmering och systeminstallation snabb, enkel och exakt. Att serva en maskin utrustad med ett Nimco system är enkelt eftersom fjärrstyrningsenheter som körs över GSM-nätet finns tillgängliga för att övervaka, diagnostisera och omprogrammera maskinen i fält.

8 CV2000ls CV3000 CV110ehp ELEKTROHYDRAULISKA PROPORTIONELLA VENTILER Byggbar Upp till 10 Sektioner Upp till 140 Lpm (Standardinlopp) Upp till 250 Lpm (Mittinlopp) Upp till 150 Lpm (Sektion) 350 bar BSP 1/2 Efterkompenserad lastkännande För fast eller variabel pump Hydraulisk EHP med manuell spak Byggbar Upp till 10 sektioner * Upp till 80 Lpm (Standard) Upp till 150 Lpm (Bypass-inlopp) 350 bar BSP 1/2 Closed Center för variabel pump Hydraulisk Pneumatisk EHP med manuell spak Monoblock 1 till 6 sektioner Upp till 50 Lpm 320 bar BSP 3/8 Closed Center för variabel pump EHP Pneumatisk Hydraulisk Mekanisk joystick 8 Tryckavskärning på port El-avlastningsventil Chockventil Antikavitationsventil Slaglängdsbegränsare Kompensatoravlastningsport Chockventil Antikavitationsventil El-avlastningsventil *möjlighet att utrusta med fast maxflöde på varje sektion Noll-läckageslid

9 9nimcoFJÄRRSTYRDA KONTROLLER PWM-STYRBOXAR OCH MJUKVARA EPC100 EPC 300 EPC 350 Joystick 1-axlig Joystick 2-axlig Joystick 3-axlig Strömförsörjning / Utsignal VDC / 4-20 ma 4,5-5,5 VDC / 0,5-4,5 VDC VDC / 0,5-4,5 VDC Strömförsörjning / Utsignal VDC / 4-20 ma 4,5-5,5 VDC / 0,5-4,5 VDC VDC / 0,5-4,5 VDC Strömförsörjning / Utsignal 4,5-5,5 VDC / 0,5-4,5 VDC Valmöjligheter 1 eller 3 el. tryckknappar

10 EPC 700 EDB 8-64 EASYPROG FJÄRRSTYRDA KONTROLLER PWM-STYRBOXAR OCH MJUKVARA Joystick 2-axlig Heavy-Duty Matningsspänning / Utsignal VDC / 4-20 ma 4,5-5,5 VDC / 0,5-4,5 VDC VDC / 0,5-4,5 VDC Handtag Upp till 3 potentiometrar Upp till 6 tryckknappar Finns med vänster- och högergrepp Kontrollbox 4+4 PWM utsignal. Matningsspänning / Utsignal VDC / 4-20 ma 4,5-5,5 VDC / 0,5-4,5 VDC VDC / 0,5-4,5 VDC Can Protokoll 2.0 B Strömkompenserad ma PWM-frekvens 30/200 Hz Programmerbar mjukvara för våra el-hydrauliska system Språk Engelska Tyska Svenska PC Windows Kompatibel 10

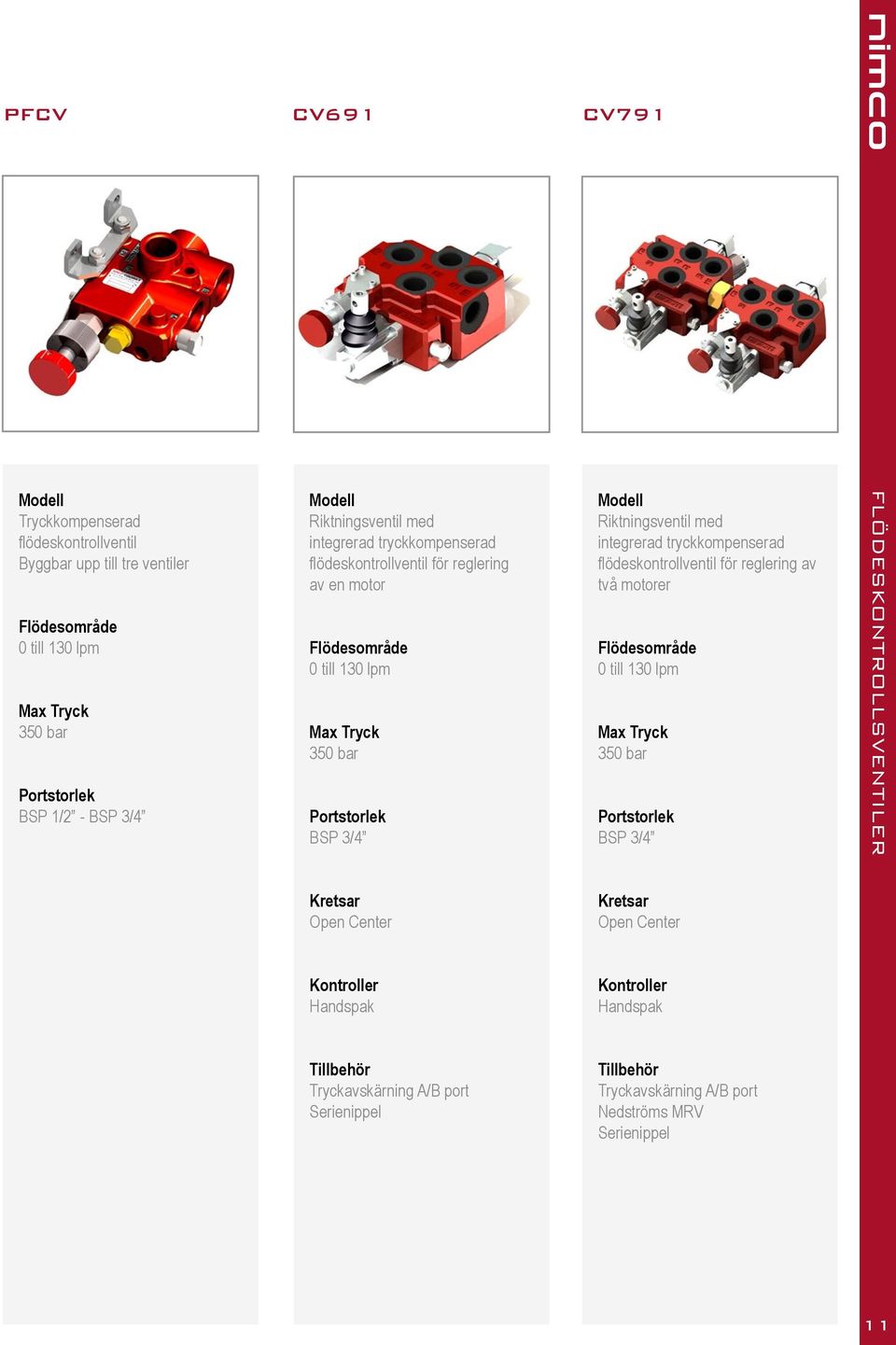

11 PFCV CV691 CV791 nimco Tryckkompenserad flödeskontrollventil Byggbar upp till tre ventiler 0 till 130 lpm 350 bar BSP 1/2 - BSP 3/4 Riktningsventil med integrerad tryckkompenserad flödeskontrollventil för reglering av en motor 0 till 130 lpm 350 bar BSP 3/4 Riktningsventil med integrerad tryckkompenserad flödeskontrollventil för reglering av två motorer 0 till 130 lpm 350 bar BSP 3/4 FLÖDESKONTROLLSVENTILER Open Center Open Center Tryckavskärning A/B port Tryckavskärning A/B port Nedströms MRV 11

12 CV110 CV126 CV400 OPEN CENTER VENTILER Monoblock 1 till 6 sektioner Upp till 50 Lpm 320 bar BSP 3/8 Monoblock 6 sektionsers ventil för bakgrävare Upp till 50 Lpm 320 bar BSP 3/8 Monoblock 1 till 4 sektioner Upp till 80 Lpm 320 bar BSP 1/2 Closed Center för variabel pump Closed Center för variabel pump Mekanisk joystick Pneumatisk Hydraulisk EHP Mekanisk joystick Pneumatisk Hydraulisk EHP Mekanisk joystick Pneumatisk Hydraulisk EHP Noll-läckageslid Chockventil Antikavitationsventil Noll-läckageslid Chockventil Antikavitationsventil 12

13 CV300 CV601 CV550 nimco Monoblock 1 till 6 sektioner Upp till 140 Lpm 350 bar BSP 3/4 Monoblock 1 sektion Upp till 180 Lpm 350 bar BSP 3/4 Byggbar Upp till 10 sektioner med mittinloppsektioner Upp till 90 Lpm 350 bar BSP 1/2 OPEN CENTER VENTILER Closed Center för variabel pump Closed Center för variabel pump Mekanisk joystick Pneumatisk Hydraulisk EHP Mekanisk joystick Pneumatisk Hydraulisk EHP Mekanisk joystick Pneumatisk Hydraulisk EHP Chockventil Antikavitationsventil Lasthållningsventil Chockventil Antikavitationsventil 13

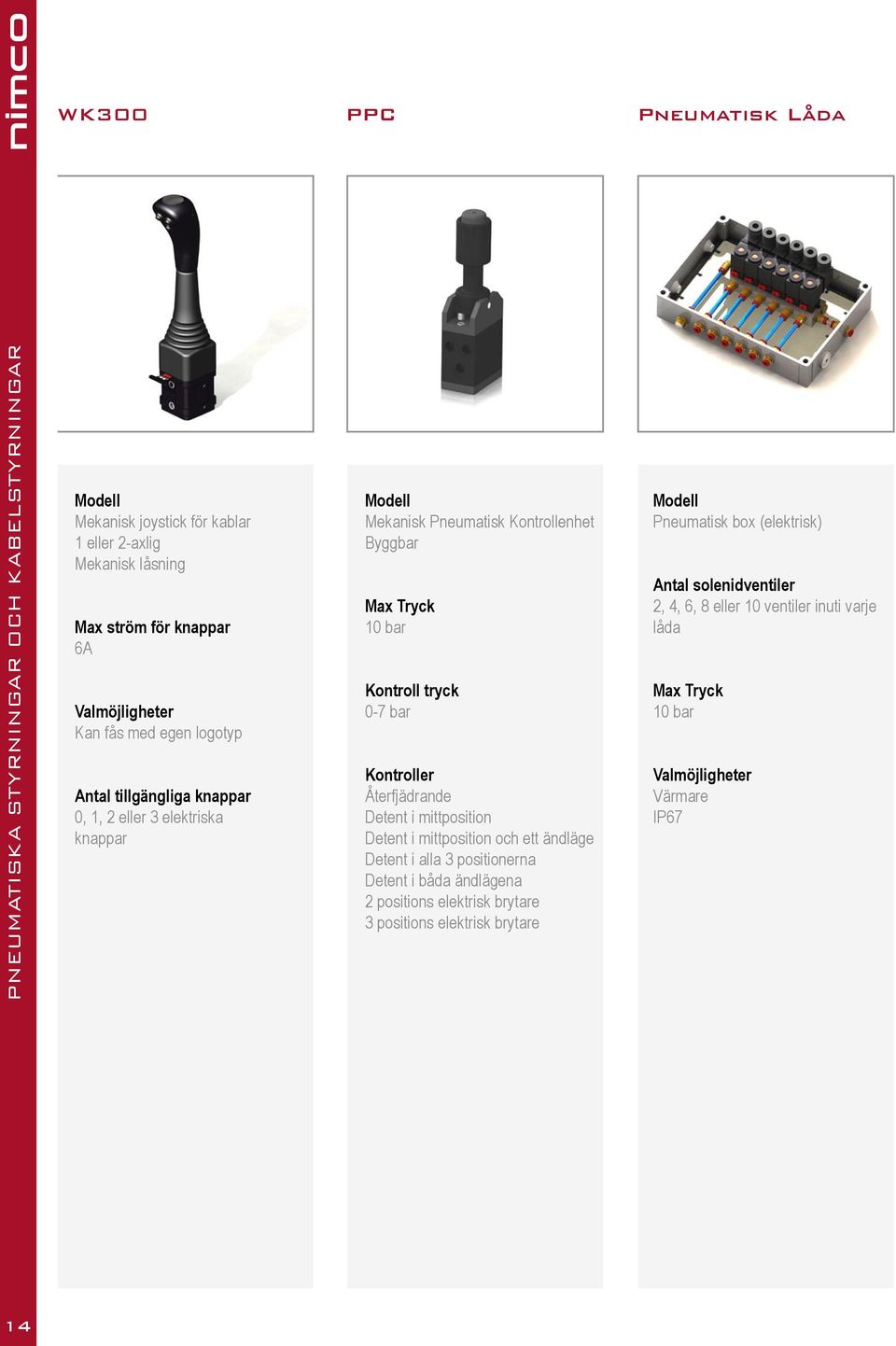

14 WK300 PPC Pneumatisk Låda PNEUMATISKA STYRNINGAR OCH KABELSTYRNINGAR Mekanisk joystick för kablar 1 eller 2-axlig Mekanisk låsning Max ström för knappar 6A Valmöjligheter Kan fås med egen logotyp Antal tillgängliga knappar 0, 1, 2 eller 3 elektriska knappar Mekanisk Pneumatisk Kontrollenhet Byggbar 10 bar Kontroll tryck 0-7 bar Återfjädrande Detent i mittposition Detent i mittposition och ett ändläge Detent i alla 3 positionerna Detent i båda ändlägena 2 positions elektrisk brytare 3 positions elektrisk brytare Pneumatisk box (elektrisk) Antal solenidventiler 2, 4, 6, 8 eller 10 ventiler inuti varje låda 10 bar Valmöjligheter Värmare IP67 cable and pneumatic 14

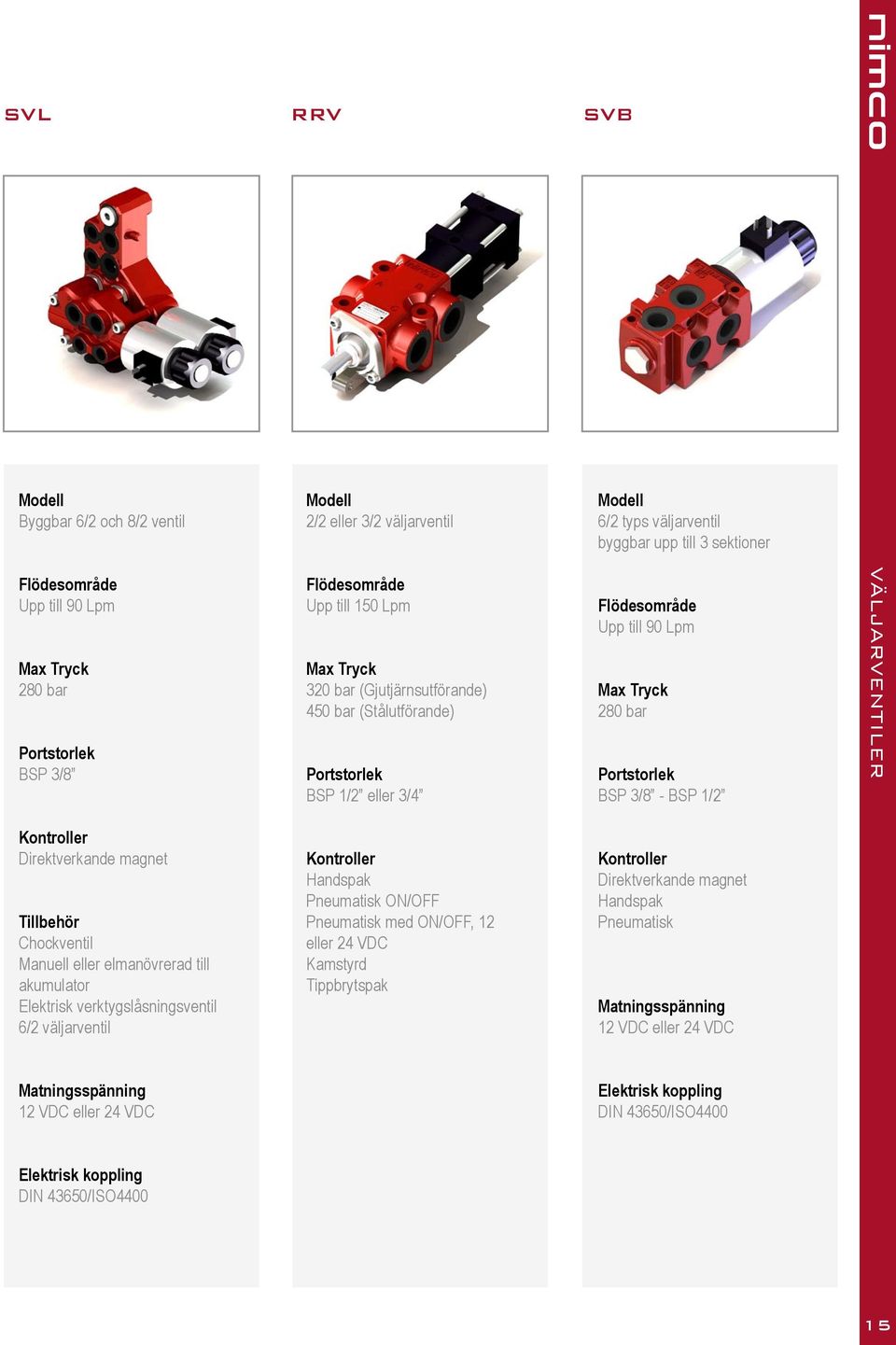

15 SVL RRV SVB nimco Byggbar 6/2 och 8/2 ventil 2/2 eller 3/2 väljarventil 6/2 typs väljarventil byggbar upp till 3 sektioner Upp till 90 Lpm 280 bar BSP 3/8 Upp till 150 Lpm 320 bar (Gjutjärnsutförande) 450 bar (Stålutförande) BSP 1/2 eller 3/4 Upp till 90 Lpm 280 bar BSP 3/8 - BSP 1/2 VÄLJARVENTILER Direktverkande magnet Chockventil Manuell eller elmanövrerad till akumulator Elektrisk verktygslåsningsventil 6/2 väljarventil Pneumatisk ON/OFF Pneumatisk med ON/OFF, 12 eller 24 VDC Kamstyrd Tippbrytspak Direktverkande magnet Pneumatisk Matningsspänning 12 VDC eller 24 VDC Matningsspänning 12 VDC eller 24 VDC Elektrisk koppling DIN 43650/ISO4400 Elektrisk koppling DIN 43650/ISO

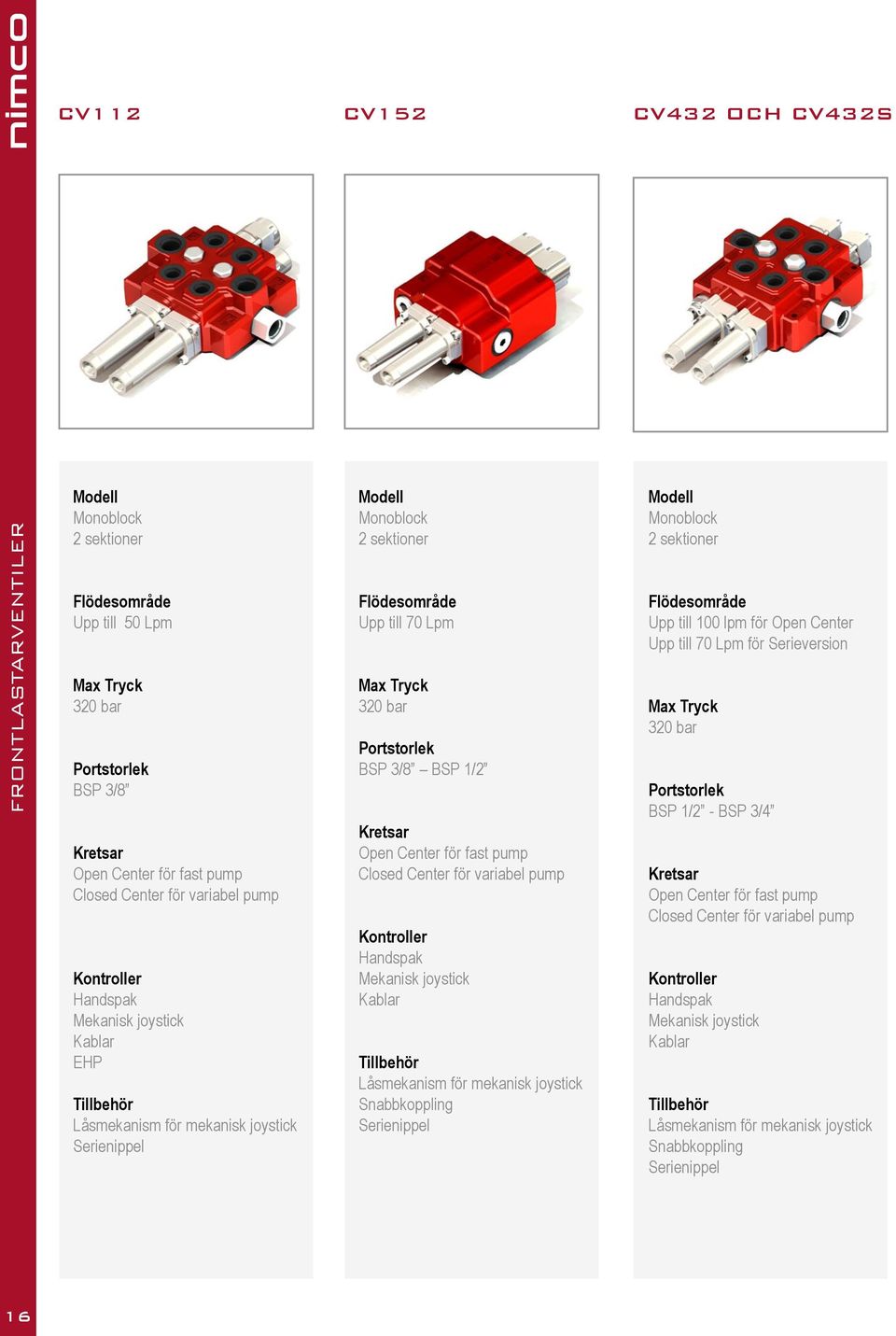

16 CV112 CV152 CV432 OCH CV432S FRONTLASTARVENTILER Monoblock 2 sektioner Upp till 50 Lpm 320 bar BSP 3/8 Closed Center för variabel pump Mekanisk joystick EHP Låsmekanism för mekanisk joystick Monoblock 2 sektioner Upp till 70 Lpm 320 bar BSP 3/8 BSP 1/2 Closed Center för variabel pump Mekanisk joystick Låsmekanism för mekanisk joystick Snabbkoppling Monoblock 2 sektioner Upp till 100 lpm för Open Center Upp till 70 Lpm för Serieversion 320 bar BSP 1/2 - BSP 3/4 Closed Center för variabel pump Mekanisk joystick Låsmekanism för mekanisk joystick Snabbkoppling 16

17 CV452 CV652 EPCV652 ELEKTROHYDRAULISK nimco loader valves Monoblock 2 sektioner Upp till 110 Lpm 320 bar BSP 1/2 Monoblock 2 sektioner Upp till 120 Lpm 320 bar BSP 1/2 Monoblock 2 sektioner Upp till 120 Lpm 320 bar BSP 1/2 FRONTLASTARVENTILER Closed Center för variabel pump Closed Center för variabel pump Closed Center för variabel pump Mekanisk joystick Chockventil Antikavitationsventil Snabbkoppling Mekanisk joystick Chockventil Antikavitationsventil Snabbkoppling EHP Chockventil Antikavitationsventil Snabbkoppling 17

18 RVIL TIllbehörsventiler Tryckbegränsningsventil, Aluminium eller stål Tryckbegränsningsventil, tryck och antikavitationventil TILLBEHÖRSVENTILER Upp till 150 lpm Max tryck 400 bar BSP 1/2 - BSP 3/4 - BSP 1 End - Line In - Line Cross over Upp till 150 lpm Max tryck 400 bar Typ Direktstyrd Pilotstyrd Fast eller justerbar tryckinställning Fast eller justerbar tryckinställning 18

19 NPX Pump Fast Deplacement NVP Pump Variabelt Deplacement nimco loader valves Bent-axis kolvpump med fast deplacement framtagen för de tuffaste miljöer när det gäller utrymme, höga varvtal och höga tryck. Kompakt format för flänsmontage på motorns kraftuttag eller växellådans PTO. Insugsplattan är konstruerad för enkelt byte av rotation mellan höger och vänstervarv. Antal kolvar 7 st Deplacement 12 till 130 cm³/varv Variabel axialkolvpump konstruerad för kranar, skogsmaskiner, sopbilar, snöplogar, saltspridare samt andra konstruktioner med utrustning konstruerad för optimal kontroll och verkningsgrad. En kompakt pump för flänsmontage på motorns kraftuttag eller växellådans PTO. Pumpen kan även utrustas med LS-kompensator och momentbegränsare Antal kolvar 11 st Deplacement 40 till 92 cm³/varv KOLVPUMPAR 350 bar 440 bar 19

20 Orbitalmotorer Medium Duty Orbitalmotorer Heavy Duty Hydrostatiska Styrenheter ORBITALMOTORER OCH STYRENHETER Medium Duty Orbitalmotorer (NMP, NMPH, NMR, NMRS, NMRW serier). Robust motor för traditionella applikationer Stort urval av axlar, monteringsflänsar och portar för användning i många olika applikationer. Deplacement 50 till 400 cm³/varv Varvtalsområde 150 till 1180rpm Tryck Upp till 175 bar Heavy Duty Orbitalmotorer (NMS, NMSE, NMSS, NMT, NMTS, NMV serier) Robust motor för heavy duty applikationer Stort urval av axlar, monteringsflänsar och portar för användning i många olika applikationer Deplacement 80 till 800 cm³/varv Varvtalsområde 150 till 800 rpm Tryck Upp till 175 bar Hydrostatisk styrenhet för fasta eller variabla system som passar långsamtgående fordon såsom gaffeltruckar, traktorer samt andra typer av industriella och marina applikationer. Deplacement 50 till 800 cm³/varv Tryck Upp till 160 bar Standard Koniska rullager på utgående axel, för högre axiella och radiella krafter Standard Koniska rullager på utgående axel för högre axiella och radiella krafter 20

21 Tippcylindrar Light Duty Undermonterade Tippcylindrar Heavy Duty Frontmonterade Tippcylindrar Heavy Duty nimco loader valves Light Duty Tippcylindrar (LD serien) speciellt framtagna för lättare lastbilar och lantbruksmaskiner. Typ Bearbetade av solida sömlösa rör. Dubbla övre glidringar. Tryck Upp till 200 bar (standard) Upp till 300 bar (på förfrågan) Slaglängd & kapacitet Upp till mm med en lyftkraft från 20 till 100 ton Vagga Ramfäste Säkerhetsventiler Slaglängdsstopp Heavy Duty undermonterade cylindrar (HD serien) framtagna för lastbilspåbyggare som vill ha en effektiv lösning såsom kompakt cylinder, rätt slaglängd och lyftkappacitet. Typ Bearbetade av solida sömlösa rör. Dubbla övre glidringar. Tryck Upp till 250 bar (standard) Upp till 300 bar (på förfrågan) Slaglängd & kapacitet Upp till mm med en lyftkraft från 4 till 62 ton Vagga Ramfäste Säkerhetsventiler Slaglängdsstopp Frontmonterade Heavy Duty cylindrar (FHD series) framtagen för maximal lyftkraft och optimal storlek Typ Bearbetade av solida sömlösa rör. Dubbla övre glidringar. Tryck Upp till 200 bar (standard) Upp till 300 bar (på förfrågan) Slaglängd & kapacitet Upp till mm med en lyftkraft från 20 till 100 ton Vagga Ramfäste Säkerhetsventiler Slaglängdsstopp CYLINDRAR Utöver ovanstående cylindrar, kan vi leverera dubbelverkande cylindrar, hydraulaggregat samt specialanpassade cylindrar. Tveka inte att kontakta oss om det är något ni onskar. 21

22 Anteckningar 22

23 SE-REV

24 Prestanda Service Precision 24
