3 nimco Nimcos kundåtagande Luftstyrda Hydraulventiler Elstyrda Hydraulventiler Omkastar-och Lägesventiler Tryckregleringsventiler Chassimonterade Tippcylindrar Frontmonterade Tippcylindrar Luftstyrreglage Pneumatikboxar PAGE 05 PAGE 06 PAGE 12 PAGE 14 PAGE 18 PAGE 22 PAGE 24 PAGE 26 PAGE 28 3

4

5 Nimcos kundåtagande Nimco Controls utvecklar, tillverkar och säljer sedan 20 år ett brett program av hydraulventiler och tillsatsutrustning för nordiska lastbilstillverkare där ledstjärnan alltid varit att leverera pålitliga och hållbara produkter som gör att våra kunder i sin tur kan leverera den bästa möjliga produkten till sina kunder. Vår filosofi har tillsammans med våra kunders försorg skapat en ständigt växande efterfrågan av våra produkter även i övriga delar av Europa, Mellan Östern och nu på senare år även i Fjärran Östern. Vi är stolta över våra produkter, den kvalité som tillverkas här i Sverige och den höga kundservice våra medarbetare ser till att ge till våra kunder, men framför allt är vi stolta över det förtroende som våra kunder visar oss om och om igen genom att köpa våra produkter år efter år. Vi vill med den här produktbroschyren belysa för våra kunder den bredd vi idag erbjuder vad gäller allt som en lastbilspåbyggare kan behöva när det gäller att tillverka en kvalitetspåbyggnation som skall hålla längre än lastbilen själv. Som det finns beskrivet i den här broschyren erbjuder vi inte bara de luftstyrda hydrauliska riktningsventiler vi är välkända för utan även tippcylindrar av både traditionell undermonterade typ och för frontmontage, väljarventiler och avstängningsventiler, vattentäta pneumatikboxar med inbyggda luftventiler för styrning av ventiler, luftreglage för hyttmontage och alla typer av tryckregleringsventiler som ser till att tycken hålls på den nivå som lastbilstipp eller släptipp är avsedda för att arbeta på. Vi erbjuder också ett antal nyutvecklade ventiler som kan styras med CanBus-teknik i 24 V utförande och som gör att du kan välja mellan att använda el eller luft när du styr hydrauliken. Vi har valt att anpassa våra produkter till att klara de ökande tryck som olika system kräver idag och erbjuder våra produktprogram även i segjärn för kunder som har system som arbetar över 350 bar kontinuerligt. På Nimco tycker vi att det skall vara enkelt att vara kund hos oss! Därför har vi valt att alltid ha våra produkter i lager trots att vi är ett tillverkande företag med storserieproduktion. Det gör att vi har möjlighet att serva dig som kund snabbt och på ett sätt som gör att du kan låta din kund ändra sina önskemål in i det sista utan att du står utan den hydraulik som krävs för att möta deras önskemål. Med bredden på vårt produktprogram kan vi erbjuda dig de hydraulikprodukter du behöver i en leverans! Vi önskar dig och dina kollegor välkomna att låta oss på Nimco serva dig med dina hydraulikbehov! 5

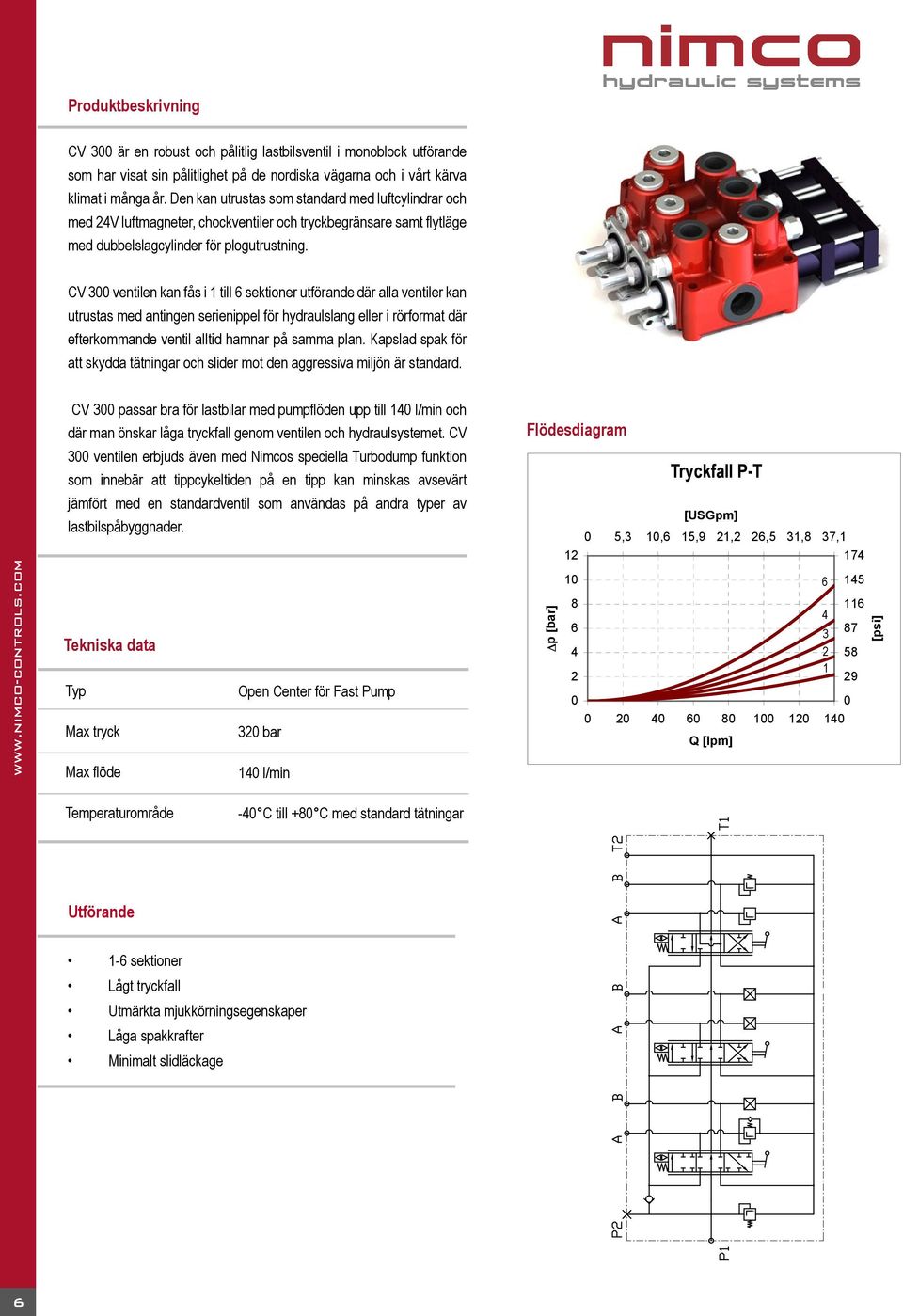

6 Produktbeskrivning CV 300 är en robust och pålitlig lastbilsventil i monoblock utförande som har visat sin pålitlighet på de nordiska vägarna och i vårt kärva klimat i många år. Den kan utrustas som standard med luftcylindrar och med 24V luftmagneter, chockventiler och tryckbegränsare samt flytläge med dubbelslagcylinder för plogutrustning. CV 300 ventilen kan fås i 1 till 6 sektioner utförande där alla ventiler kan utrustas med antingen serienippel för hydraulslang eller i rörformat där efterkommande ventil alltid hamnar på samma plan. Kapslad spak för att skydda tätningar och slider mot den aggressiva miljön är standard. CV 300 passar bra för lastbilar med pumpflöden upp till 140 l/min och där man önskar låga tryckfall genom ventilen och hydraulsystemet. CV 300 ventilen erbjuds även med Nimcos speciella Turbodump funktion som innebär att tippcykeltiden på en tipp kan minskas avsevärt jämfört med en standardventil som användas på andra typer av lastbilspåbyggnader. Tekniska data Typ Open Center för Fast Pump Max tryck 320 bar Max flöde 140 l/min Flödesdiagram p [bar] CV300 Tryckfall Pressure P-T Drop P-T [USGpm] 0 5,3 10,6 15,9 21,2 26,5 31,8 37, Q [lpm] [psi] Temperaturområde -40 C till +80 C med standard tätningar Utförande 1-6 sektioner Lågt tryckfall Utmärkta mjukkörningsegenskaper Låga spakkrafter Minimalt slidläckage 6

7 CV300 Antal Sektioner L [mm] LF [mm] CV 301 CV 302 CV 303 CV 304 CV Portstorlek G Metrisk A, B 3/4 M22 x 1.5 P1, P2, T2 3/4 M22 x 1.5 T1 1 M27 x 2 7

8 Produktbeskrivning CV 601 är en monoblockventil konstruerad för höga flöden upp till 180 l/min och har ett mycket brett invändigt kanalsystem som tillåter höga flöden. Ventilen är tillverkad för att kunna släppa igenom så mycket flöde som möjligt både vid lyft- och sänkfunktioner och kan utrustas med tryckluftstyrning för både dubbelverkande standardcylindrar och dubbelverkande cylindrar med flytläge. Serienipplar i slang eller rörformat är standard likväl som kapslade spakar för att skydda tätningar och slider mot den aggressiva vägmiljön. CV 601 kan utrustas med Nimco s snabbgående Tubodumpfunktion som innebär att tipptiden minskas avsevärt vilket gör ventilen perfekt för användning på enklare dumprar. Flödesdiagram Tekniska data Typ Max tryck Max flöde Temperaturområde Open Center för Fast Pump 320 bar 180 l/min -40 C till +80 C med standard tätningar p [bar] Tryckfall P-T CV601 Pressure Drop P-T [USGpm] 0,0 7,9 15,9 23,8 31,7 39,6 47, [psi] Q [lpm] Utförande Monoblock, 1 sektion Lågt tryckfall Låga spakkrafter Minimalt slidläckage 8

9 CV601 Portstorlek G Metrisk A, B 3/4 M22 x 1.5 P1, P2, T2 3/4 M22 x 1.5 T1 1 M27 x 2 9

10 Produktbeskrivning CV 550 är en byggbar universalventil som kan användas till alla lastbilsapplikationer upp till 90 l/min och upp till nio olika funktioner. Ventilen kan utrustas med flytläge för plogfunktion, chockventiler för varje funktion, serienippel och tryckluftsmanöver. Kapslade spakar ingår som standard även när ventilen är utrustad med någon form av fjörrrstyrning. Ventilen är idealisk när att stort antal sektioner skall användas och ytterligare funktioner kan tillkomma på byggnationen längre fram. Kapslad spak för att skydda tätningar och slider mot den aggressiva miljön är standard. Flödesdiagram CV550 Tryckfall Pressure P-T Drop P-T [USGpm] Tekniska data Typ Max tryck Max flöde Temperaturområde Open Center för Fast Pump 320 bar 90 l/min -40 C till +80 C med standard tätningar p [bar] ,65 5,3 7,95 10,6 13,25 15,9 18, Q [lpm] [psi] Utförande Sektionsventil, 1-9 sektioner Lågt tryckfall Utmärkta mjukkörningsegenskaper Låga spakkrafter Minimalt slidläckage 10

11 CV550 Antal Sektioner TLV [mm] DBH [mm] Portstorlek G Metrisk A, B 1/2 M18 x 1.5 P1 1/2 M18 x 1.5 T1, T2, T3 1/2 M18 x

12 Produktbeskrivning CV 3000 är en unik s.k. tvåflödesventil där man kan ställa det maximala portflödet på varje sektion tack vare ett speciellt backventilsarrangemang och dubbla parallellkanaler i ventilhuset. Det gör att man kan bestämma hastigheten på olika funktioner vid en viss oljemängd. Det kommer väl tillhands när man t.ex. har två funktioner som har grövre cylindrar och skall arbeta snabbt och en funktion med en cylinder som är av mindre diameter och skall arbeta långsamt, som t.ex. ett kapell på en flislastbil. CV 3000 kan utrustas med chock- och sugventiler, serienippel samt kan styras med 12 eller 24 V el.proportionalmagneter, tryckluft eller hydraulik där kapslad manuell spak alltid ingår som standardmanövrering. Tekniska data Typ Max tryck Open Center för Fast Pump 320 bar Max flöde 90 l/min Temperaturområde -40 C till +80 C med standard tätningar Utförande Sektionsventil, 1-10 sektioner Möjlighet att bestämma varje sektions maxflöde Lågt tryckfall Utmärkta mjukkörningsegenskaper Låga spakkrafter Minimalt slidläckage Flödesdiagram Tryckfall P-T CV3000 Pressure Drop P-T [USGpm] 0 7,93 15,86 23,79 31,72 39, p [bar] , ,5 [psi] Q [lpm] 12

13 CV3000 Antal Sektioner L [mm] LF [mm] Portstorlek G Metrisk A, B 3/4 M22 x 1.5 P1, P2 3/4 M22 x 1.5 T1, T2 3/4 M22 x

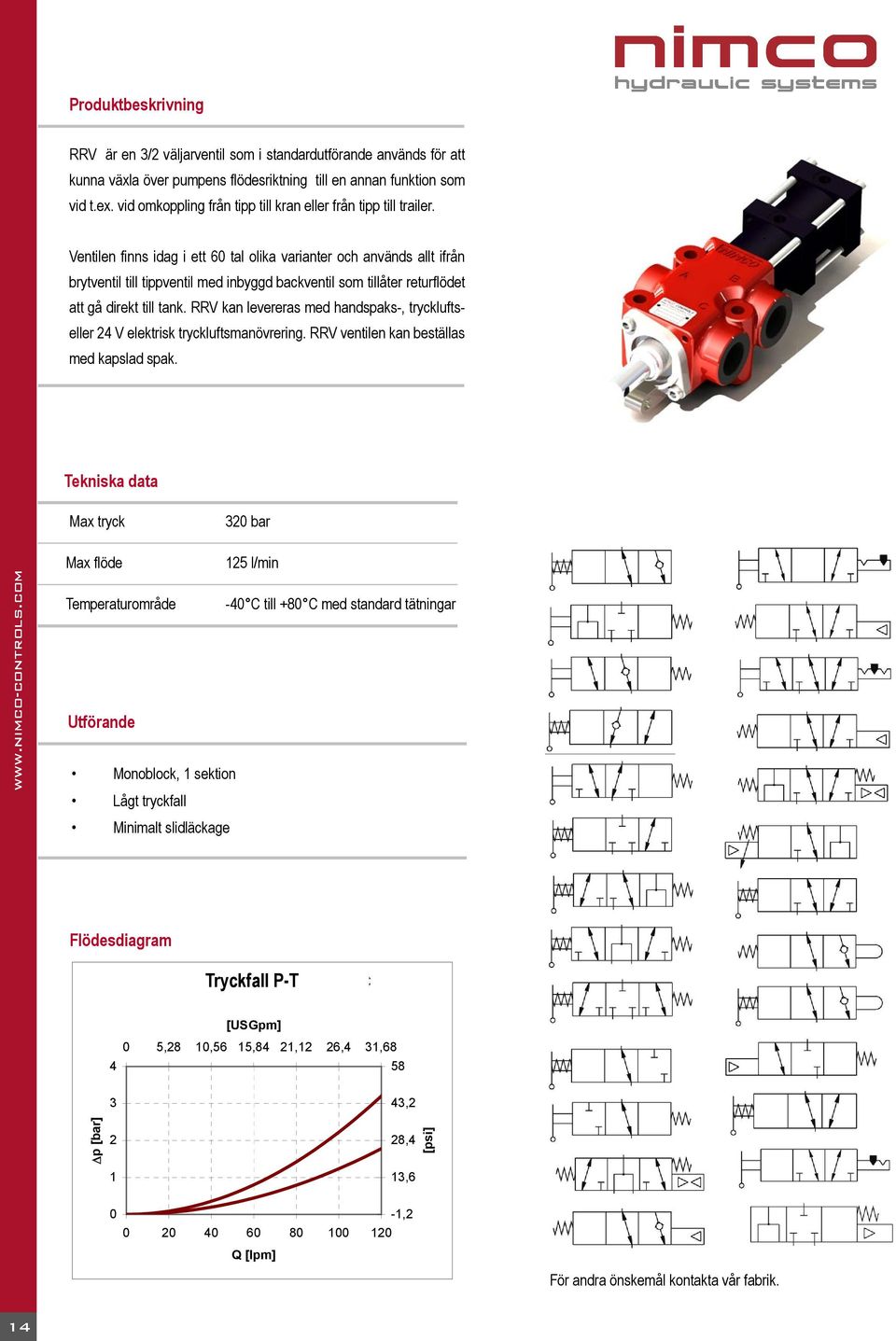

14 Produktbeskrivning RRV är en 3/2 väljarventil som i standardutförande används för att kunna växla över pumpens flödesriktning till en annan funktion som vid t.ex. vid omkoppling från tipp till kran eller från tipp till trailer. Ventilen finns idag i ett 60 tal olika varianter och används allt ifrån brytventil till tippventil med inbyggd backventil som tillåter returflödet att gå direkt till tank. RRV kan levereras med handspaks-, tryckluftseller 24 V elektrisk tryckluftsmanövrering. RRV ventilen kan beställas med kapslad spak. Tekniska data Max tryck 320 bar Max flöde 125 l/min Temperaturområde -40 C till +80 C med standard tätningar Utförande Monoblock, 1 sektion Lågt tryckfall Minimalt slidläckage Flödesdiagram RRV Pressure Tryckfall Drop P-T A-B, A-C [USGpm] 0 5,28 10,56 15,84 21,12 26,4 31, p [bar] ,2 28,4 13,6 [psi] 0-1, Q [lpm] För andra önskemål kontakta vår fabrik. 14

15 RRV Portstorlek port A, B och C RRV G 04 1/2 06 3/4 15

16 Produktbeskrivning SVB är en 6/2 väljarventil som kan styras antingen med en direktverkande 24 V magnet eller med en luftcylinder som andra lastbilsventiler. SVB-ventilen ger användaren möjlighet att koppla om en huvudventilsfunktion till en annan funktion på lastbilen och samtidigt återföra oljan till tank tillbaka genom ventilen. SVB kan också byggas ihop upp till tre ventiler vilket innebär att man från en ventilslid kan koppla om flödet till en andra, tredje och även en fjärde funktion på lastbilen. Tekniska data Flödesdiagram Max tryck Max flöde Temperaturområde 320 bar 90 l/min för den 24 V 125 l/min för den luftstyrda -40 C till +80 C med standard tätningar p [bar] SVB Pressure Tryckfall Drop P-T A-B, A-C [USGpm] 0 5,3 10,6 15,9 21, ,2 2 28,4 1 13,6 [psi] Utförande 0-1, Q [lpm] 1-3 ventilblock kan kopplas ihop. Minimalt slidläckage Luftstyrning med eller utan el luft magnet 24 V Direktverkande 24 V Magnet 16

17 SVB Portstorlek port A, B och C SVB G 03 3/8 04 1/2 17

18 Produktbeskrivning RVIL-T är en tryckbegränsningsventil monterad i ett block som är anpassat för två snabbkopplingansanslutningar för både pump och tank och som kan monteras bak på en lastbil och därmed ansluta hydraulsystemet till t.ex. en tipptrailer. Tryckbegränsningsventilen skyddar systemet mot övertyck och har ett separat mätportsuttag som kan användas för att läsa av systemtrycket. RVIL tillverkad och monterad i stål för att klara tryck up till 360 bar. Flödesdiagram Tekniska data Max tryck Max flöde Anslutningar 360 bar 140 l/min G ¾ alternativt G 1 p [bar] Flödeskarakteristik RVIL - Pressure/Flow Characteristic [USGpm] 0,0 7,9 15,8 23,7 31,6 39, [psi] Mätport G ¼ Q [lpm] Utförande Elförzinkat stålhus Tryckbegränsningsventilen är jetaliserad Snabb öppningstid Flack tryckkurva up till 140 l/min 18

19 RVIL-T 19

20 Produktbeskrivning RVIL tryckbegränsningsventil är avsedd för separat montering där man önskar skydda systemet mot övertyck. Ventilen är av in-line type vilket innebär att pump och tank anslutningen ligger i linje med varandra. RVIL tillverkad och monterad i stål för att klara tryck up till 360 bar. Tekniska data Flödesdiagram Max tryck Max flöde Anslutningar Mätport 360 bar 140 l/min G ¾ alternativt G 1 G ¼ p [bar] Flödeskarakteristik RVIL - Pressure/Flow Characteristic [USGpm] 0,0 7,9 15,8 23,7 31,6 39, [psi] Utförande Q [lpm] Elförzinkat stålhus Tryckbegränsningsventilen är jetaliserad Snabb öppningstid Flack tryckkurva up till 140 l/min 20

21 RVIL 21

22 Produktbeskrivning Chassimonterade typpcylindrar för lastbils- och trailerapplikationer. Marknadens största sortiment för höga tryck upp till 300 bar. Helkromade kolvstänger och kundanpassade monteringsdimensioner tillgängliga på begäran. Tekniska data Diameterområde Max. Arbetstryck Total Tipp-Massa Teleskåpantal Slaglängd mm Upp till 300 bar ton 4-10 teleskåpsteg mm Utförande Dubbelläppade polyuretantätningar och avstrykare som tål höga tryck och snabba tipphastigheter Perfekta tätningsegenskaper under alla väderförhållanden Självsmörjande glidringar i Delrin Bearbetade från solida sömlösa rör Höghållfasthetsstål i alla cylinderserier Solida stoppkontaktsytor mellan teleskå pstegen (inga stoppringar) för maximal sidstyvhet och tålighet mot dynamiska påfrestningar. Enkla tätningsbyten, inga specialverktyg krävs 22

23 Centralmonterade Cylindrar Induktionshärdad Kulled Kulledsfläns Smörjnippel Övre Glidring (Delrin) Låsring Polyuretantätning Avstrykare Svivlande Inloppsadapter Yttertub O-Ringstätning Teleskåpsteg Midjefäste Undre Glidring (Delrin) O-Ringstätning Basplatta Stålspårring 23

24 Produktbeskrivning Frontmonterade tippcylindrar för dumprar och trailers. Stort urval av modeller med möljlighet för kundanpassad design vid särskilda behov. Optimal prestanda och effektivitet i alla typer av arbetsmiljöer. Bearbetade från solida rör, varje teleskopsteg består av en enda sömlös del utan behov av stoppringar. Tekniska data Diameterområde mm Max. Arbetstryck Total Tippmassa Teleskåpantal Slaglängd Upp till 275 bar tons 3-6 teleskåpsteg mm Utförande Dubbelläppade polyuretantätningar och avstrykare som tål höga tryck och snabba tipphastigheter Välutprovade tätningsegenskaper under alla väderförhållanden Självsmörjande glidringar i Delrin Bearbetade från solida sömlösa rör Höghållfasthetsstål i cylinderserier för höga arbetstryck Solida stoppkontaktsytor mellan teleskopstegen (inga stoppringar) för maximal styvhet och tålighet mot dynamiska påfrestningar Enkla tätningsbyten, inga specialverktyg krävs Dubbla glidringar i botten av varje teleskåpsteg för större överlapp vilket gör en starkare och styvare cylindrar Kromad kolvstång i sista teleskåpsteget Helkromad version där all steg är kromade finns på begäran Mjukdumpport Möjlighet för direktkoppling av säkerhetsanordningar i tryckporten Inget behov av slaglängdsbegränsningsanordning tack vare solida stoppkantsytor mellan varje teleskopsteg 24

25 Frontmonterade Cylindrar Smörjnippel Kulled Insex-låsning Avstrykare Polyuretantätning Yttertub Teleskåpsteg Övre Glidring (Delrin) Polyuretantätning Undre Glidringar (Delrin) Polyuretantätning Stålspårring Stålspårring 25

26 Produktbeskrivning PPC är en pneumatisk proportionalstyrning för ritningsventiler som kan parallellmonteras och fås med eller utan spärrar i olika utstyrda lägen. PPC kan även utrustas med ett handtag som innehåller olika typer av tryckknappar för aktivering av olika elektriska funktioner. Tekniska data Maxlufttryck: Arbetstemperatur Anslutning: 9 bar -30 C till +70 C med standard tätningar UNF ¼ Flöde A-P 2 N l/s vid 7 bar Flöde P-A: 2N l/s vid 7 bar Max ström: 3 A 3 A Elanslutning: 24 24V Utförande 1-5 styrenheter kan kopplas ihop. Stort urval av handspakar och elknappar PPC PPCJ Finns också i Joystick-utförande under koden PPCJ Lufttryck som funktion av spakvinkel Applications & ordering codes Schematics - PPC PPC Schematics Schema PPCJ - PPCJ Supply Supply 26

27 PPC PPC PPCJ PPC Dimensions and options Standard levers assembled Standard levers assembled. PPCJ

28 Produktbeskrivning Nimcos P pneumatikboxar är konstruerade så att den el.pneumatik som används för att styra hydraulventilens olika slider sitter monterade i en vattentätt kapsling (IP 67) av hårdplast som kan monteras på bästa plats på lastbilen. P-boxarna kan levereras för styrning från en till fem hydraulventilfunktioner med hjälp av två till tio el.pneumatikska on/offventiler monterade i en kapsling och med integrerade värmeelement. El.pneumatikventilerna kan levereras antingen med 12 eller 24 V magneter. Fördelen med att använda Nimcos P-lådor är att man inte har el.pneumatikventilerna monterade direkt på ventilen, utan skyddade i en uppvärmd kapsling, vilket också gör att de skyddas vid allmän drift mot låga temperaturer och den agressiva miljö de arbetar i. En ytterliggare fördel är det skydd P-boxen utgör vid högtryckstvättning av lastbilen. Tekniska data Antal funktioner Max tryck Spänning Temperaturområde 1-5 per kapsling 10 bar 12 eller 24 VDC -40 C till +80 C med standard tätningar Utförande Värmeelement IP 67 28

29 P-Box Antal Sektioner L [mm] B [mm] H [mm] LF [mm] BF [mm] ,5 163, ,5 163, ,5 163,
