1 OQTR PRO DEN INTELLIGENTA TILTROTATORN

2 OQTR PRO Line Världens mest avancerade, säkra och effektiva tiltrotatorsystem. OQTR PRO Line är samlingsbegreppet på OilQuicks nya program av säkra, flexibla och intelligenta tiltrotatorer. OQTR bygger på Rototilts nya R-serie laddat med OilQuicks automatiska snabbfästesteknologi och toppat med Innovative control system, ICS. Detta ger dig som användare marknadens modernaste, säkraste och mest produktiva tiltrotator lösning. OQTR PRO finns i fyra modeller för grävmaskiner och erhålles med OilQuicks symmetriska snabbfäste över och under tilten.

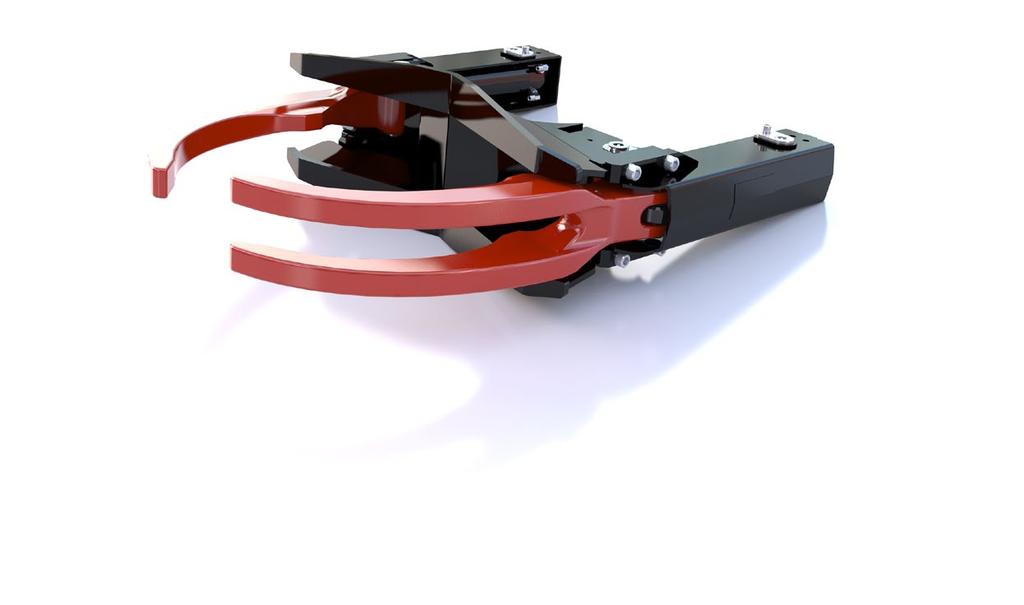

3 Fördelar med OQTR Pro OilQuick tar tiltrotatorn till en ny nivå OilQuick tiltrotator kan tilta upp till 40 grader, rotera obegränsat och dessutom byta hydrauliska redskap direkt från förarhytten. Det tar tiltrotatorn till en helt ny nivå! OilQuick fäste över och under OilQuick redskapsfäste på undersidan möjliggör blixtsnabba redskapsbyten av skopor och hydrauliska redskap. Alltid rätt redskap vid varje tillfälle. Gripmodul för eftermontering Tiltrotatorns underfäste är förberett för gripmodul, som lätt kan eftermonteras. Investeringen är snabbt igentjänad! Vid grävning med tiltrotator lyfter maskinen ca 55 ton extra per timme. Detta gäller för en tiltrotator passande en grävmaskin i 15-tonsklassen. Det innebär en extra bränsleförbrukning på ca kr i timmen. Genom att använda tiltrotatorn enbart vid rätt tillfällen och till vad den är avsedd för minskar bränsleförbrukningen samt stora underhålls och reparationskostnader. Koppla av tiltrotatorn vid behov. Rätt redskap vid varje tillfälle!

4 Styrsystem ICS Innovative Control System. I ICS är varje funktion och komponent speciellt utvecklad för att maximera fördelarna med din tiltrotator samtidigt som du kan välja vilka funktioner just du vill ha i styrsystemet. Autokalibrering Autokalibrering gör systemet lätt att optimera för bästa körbarhet och lägsta möjliga bränsleförbrukning. Automatisk felsökning Automatisk felsökning och återkoppling genom inbyggda sensorer som indikerar vad som är fel. Systemet föreslår sedan själv åtgärd. Positionsgivare och display Positionsgivare och display i förarhytten ger helt nya möjligheter att styra och övervaka redskapen. Smarta funktioner Smarta funktioner som t.ex. att skopan automatiskt sprider materialet jämnt och snabbt ökar din produktivitet. OQ Lock Support OQLS säkerhetslås som alltid ger dig bekräftelse på att redskapet är korrekt kopplat. Hjul- och bandstyrning Hjul- och bandstyrning finns utvecklat för det flesta maskinmodellerna. Handtag L8 Handtag L8 ingår som standard. TLE Tilt-Lås-Extra, riktningsventiler som möjliggör växling mellan tilt-funktion och en extra hydraulfunktion på tiltrotatorn. Även redskapsfästet på tiltrotatorn styrs med detta system. Systemet är avsett att styras med dubbla hydraulfunktioner från maskinen. Där maskinen så medger kan tilt- och rotationsfunktionen köras samtidigt. REL Rotation-Extra-Lås, riktningsventiler som möjliggör växling mellan rotationen och en extra hydraulfunktion på tiltrotatorn. Även redskapsfästet på tiltrotatorn styrs med detta system. Systemet är avsett att styras med dubbla hydraulfunktioner från maskinen. Där maskinen så medger kan tilt- och rotationsfunktionen köras samtidigt.

5 OQ LockSupport Världens säkraste tiltrotator Säkerhet är tillsammans med produktivitet ett genomgående tema i alla tiltrotatormodeller - när du väljer en OilQuick tiltrotator med OQ LockSupport slipper du kompromissa mellan säkerhet och effektivitet. Med OQ LockSupport har OilQuick tagit initiativet och utvecklat en teknik som verkligen fungerar, inte bara i teorin utan även i praktiken. Detta säkerhetslås gör dig omedelbart medveten om redskapet inte är korrekt kopplat och eliminerar därmed risken för tappade eller pendlande redskap. OQ LockSupport uppfyller kraven i maskindirektivet 2006/42/EG och dess gällande standard EN 474-1: A4: Detta säkerhetsfokus har också en huvudroll i vårt fortsatta utvecklings-arbete. När du väljer OQ LockSupport tillsammans med OilQuick tiltrotator kan du vara trygg med att du har världens säkraste tiltrotator.

6 Våra modeller och produktdata Våra modeller OQTR3 Pro OQTR4 Pro Min/max maskinvikt kg kg Max standard skopvolym 0,50 m³ 0,8 m³ Max skopbredd 1,5 m 1,6 m Max brytkraft 81 kn 125 kn Max brytmoment 85 knm 163 knm Vikt Från 290 kg Från 325 kg Tiltvinkel 2x40 2x40 Rotation Obegränsad Obegränsad Rotationshastighet 1 varv/7 sek vid 50 L/min 1 varv/7 sek vid 60 L/min Arbetstryck 25 MPa 25 MPa Max. returledningstryck 2 MPa vid 90 L/min 2 MPa vid 70 L/min Max. anslutet flöde, HFS 80 L/min 140 L/min Antal smörjställen st st Vridmoment Ca Nm vid 25 MPa Ca Nm vid 25 MPa Tiltmoment / Nm / Nm Rekommenderat hydraulflöde 75 L/min 80 L/min Modeller OQTR3 Pro OQTR 4 Pro OQTR 5 Pro OQTR 6 Pro OQTR 8 Pro Styrsystem - OQCS - ICS - TLE Tiltcylinder - Enkelverkande - Dubbelverkande - Dubbelverkande med lasthållningsventil Autokalibrering Svivel - Elsvivel - HFS högflödessvivel ILS centralsmörjning Hjul- och bandstyrning - Hjulstyrning - Bandstyrning Vi förbehåller oss rätten att ändra specifikationer eller konstruktioner utan föregående meddelande, samt reserverar oss för eventuella faktafel. Variationer i produktprogram och utrustningsstandard kan förekomma från marknad till marknad. För mer information kring aktuella produktspecifikationer, lokala anpassningar och specialutrustning, kontakta närmaste säljkontor.

7 OQTR 5 Pro OQTR6 Pro OQTR8 Pro kg kg kg 1,0 m³ 1,1 m³ 1,6 m³ 1,7 m 1,8 m 2,0 m 140 kn 170 kn 200 kn 200 knm 255 knm 330 knm 410 kg Från 480 kg Från 750 kg 2x40 2x40w 2x40 Obegränsad Obegränsad Obegränsad 1 varv/7 sek vid 65 L/min 1 varv/7 sek vid 65 L/min 1 varv/7 sek vid 70 L/min 25 MPa 25 MPa 25 MPa 2 MPa vid 90 L/min 2 MPa vid 90 L/min 2 MPa vid 90 L/min 140 L/min 200 L/min 200 L/min st st st Ca Nm vid 25 MPa Ca Nm vid 25 MPa Ca Nm vid 25 MPa / / Nm Nm vid 25 MPa 104 L/min 95 L/min 105 L/min

8 OilQuick systemlösning för Tiltrotator Med vår tiltrotator utrustad med OilQuick sandwichlösning kan föraren tilta, rotera, byta tiltrotator mot skopa eller andra hydrauliska redskap under tilten, snabbt och enkelt och utan att föraren behöver lämna hytten. Detta tar tiltrotatorn till en ny nivå! D OilQuick erbjuder dessutom ett komplett program av redskap och tillbehör runt tiltrotatorn. Vänd dig till oss så levererar vi ett komplett paket med redskapsfäste, tiltrotator, styrsystem, redskap och tillbehör. Vi hjälper dig välja de rätta redskapen och de rätta kombinationerna. Återförsäljare: OilQuick AB Box 1055, Hudiksvall, Sverige Tel
