1 PRODUKTKATALOG

2 innehåll OM OILQUICK Företagsinformation 3 OQ Grävmaskinsfästen 4 OQTR Tiltrotator 20 Styrsystem 26 Gripmodul 27 OQL Hjullastarfästen 28 OQT Truckfästen 36 Grab John Grävskopor 44 OQC40M Kranfästen 45 OQLS OilQuick Lock Support 46 v OEM Materialhanteringsfästen Systemlösning CE-märkning Service/kvalitet ISO 9001/Miljö Kontakt Ett modernt teknik och försäljningsföretag OilQuick AB har specialinriktning på helautomatiska redskapsfästessystem för grävmaskiner, hjullastare, truckar, materialhanteringsmaskiner och kranar. Produkterna marknadsförs och säljes under varumärket OilQuick. Företaget säljer sedan 25 år även Grab John stolpresningsskopor, som är ett välbekant begrepp inom linjebyggnad. Sedan början av 1990-talet ligger företagets fokus på utveckling, tillverkning och försäljning av automatiska snabbfästessystem för olika typer av redskapsbärare. OilQuick erbjuder rationella och effektiva metodlösningar inom entreprenad och industri. På 10 sekunder kan hydrauliska redskap bytas direkt från förarhytten. OilQuick är patentskyddad i pan, Nordamerika och de flesta länder i Europa.

3 OQ Byt hydrauliska redskap på 10 sekunder OilQuick är ett automatiskt snabbfästessystem för grävmaskiner som som kopplar hydrauliska redskap direkt från hytten. Föraren kan blixtsnabbt byta mellan olika typer av redskap såsom: hydraulhammare, stål- och betongsax, sorteringsgrip, hydraulisk magnet, vibrosläde, sorteringsskopa, släntskopa, tiltrotator mm. Detta betyder att rätt redskap används vid varje tillfälle. OilQuick är marknadens mest avancerade snabbfästessystem och finns för grävmaskiner mellan ton. OilQuick-systemet gör din grävmaskin och ditt företag mångsidigare, konkurrenskraftigare och mer lönsamt! 4 OQ - Snabbfästen för grävmaskiner 5

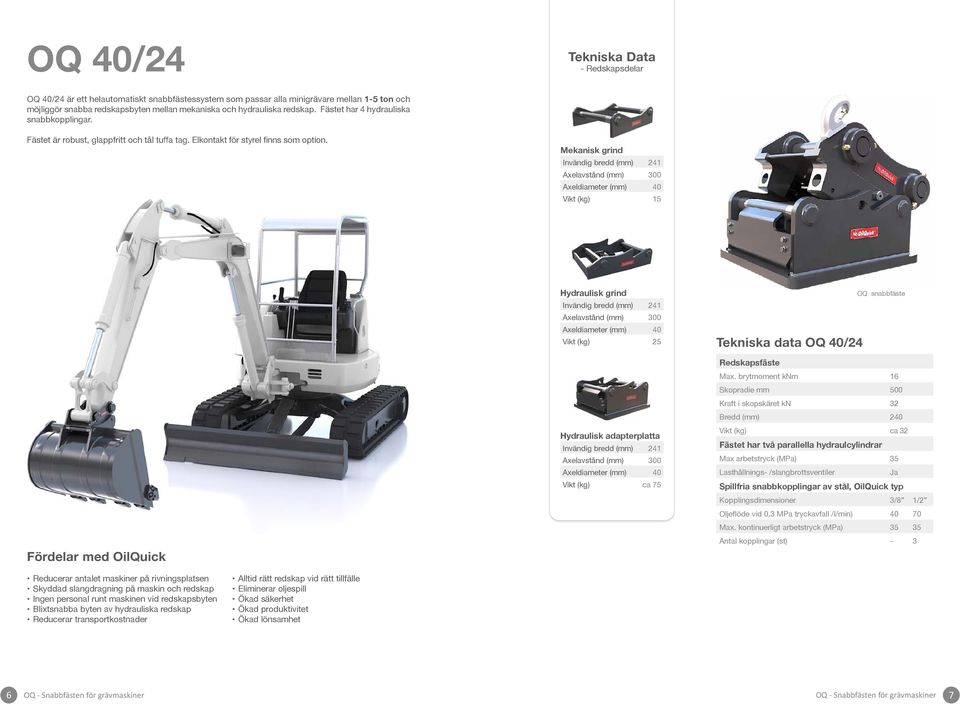

4 OQ 40/24 Tekniska Data - Redskapsdelar OQ 40/24 är ett helautomatiskt snabbfästessystem som passar alla minigrävare mellan 1-5 ton och möjliggör snabba redskapsbyten mellan mekaniska och hydrauliska redskap. Fästet har 4 hydrauliska snabbkopplingar. Fästet är robust, glappfritt och tål tuffa tag. Elkontakt för styrel finns som option. Mekanisk grind Invändig bredd (mm) 241 Axelavstånd (mm) 300 Axeldiameter (mm) 40 Vikt (kg) 15 Fördelar med OilQuick Hydraulisk grind Invändig bredd (mm) 241 Axelavstånd (mm) 300 Axeldiameter (mm) 40 Vikt (kg) 25 Hydraulisk adapterplatta Invändig bredd (mm) 241 Axelavstånd (mm) 300 Axeldiameter (mm) 40 Vikt (kg) ca 75 Tekniska data OQ 40/24 OQ snabbfäste Redskapsfäste Max. brytmoment knm 16 Skopradie mm 500 Kraft i skopskäret kn 32 Bredd (mm) 240 Vikt (kg) ca 32 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) 35 Lasthållnings- /slangbrottsventiler Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 3/8 1/2 Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) - 3 Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet 6 OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 7

5 OQ 45-5 & OQ 45-4 OQ 45-5 är ett helautomatiskt snabbfästessystem som passar alla hjulgrävare mellan 5-12 ton samt grävmaskiner mellan 5-10 ton och möjliggör snabba redskapsbyten mellan mekaniska och hydrauliska redskap. Fästet är robust, glappfritt och tål tuffa tag. OQ 45-5 är en vidareutveckling av OQ 45-4 och har 5 hydrauliska snabbkopplingar istället för 4. OQ 45-4 finns fortfarande i sortimentet då den nya versionen ej är bakåtkompatibel. Den nya versionen ger möjlighet att använda redskap som kräver två hydraulfunktioner och separat läckledning. Elkontakt för styrel finns som option. Tekniska Data - Redskapsdelar Mekanisk grind Invändig bredd (mm) 291 Axelavstånd (mm) 430 Axeldiameter (mm) 45 Vikt (kg) 25 Komplettera med tiltrotator Komplettera OQ-systemet med en OilQuick tiltrotator. OQTR kan tilta 40, rotera obegränsat och dessutom byta hydrauliska redskap direkt från förarhytten. Hydraulisk grind Invändig bredd (mm) 291 Axelavstånd (mm) 430 Axeldiameter (mm) 45 Vikt (kg) 37 OQ snabbfäste Tekniska data OQ 45-5 & 45-4 Fördelar med OilQuick Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet Hydraulisk adapterplatta Invändig bredd (mm) 291 Axelavstånd (mm) 430 Axeldiameter (mm) 45 Vikt (kg) 102 Redskapsfäste Max. brytmoment knm Skopradie mm Kraft i skopskäret kn Bredd (mm) Vikt (kg) ca 85 ca 85 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) Lasthållnings- /slangbrottsventiler Tryckbegränsningsventiler Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 3/8 1/2 1/2 Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 9

6 OQ 60-5 & 60-4 OQ 60-5 är ett fullautomatiskt snabbfästessystem, som passar alla mellanstora grävmaskiner mellan ton och möjliggör snabba redskapsbyten mellan mekaniska och hydrauliska redskap. Fästet är robust, glappfritt och tål tuffa tag. OQ 60-5 är en vidareutveckling av OQ 60-4 och har 5 hydrauliska snabbkopplingar istället för 4. OQ 60-4 finns fortfarande i sortimentet då den nya versionen ej är bakåtkompatibel. OQ 60-5 ger möjlighet att använda redskap som kräver två hydraulfunktioner och separat läckledning. Elkontakt för styrel finns som option. Tekniska Data - Redskapsdelar Mekanisk grind Invändig bredd (mm) 341 Axelavstånd (mm) 480 Axeldiameter (mm) 60 Vikt (kg) 40 Komplettera med tiltrotator Komplettera OQ-systemet med en OilQuick tiltrotator. OQTR kan tilta 40, rotera obegränsat och dessutom byta hydrauliska redskap direkt från förarhytten. Hydraulisk grind Invändig bredd (mm) 341 Axelavstånd (mm) 480 Axeldiameter (mm) 60 Vikt (kg) 62 OQ snabbfäste Tekniska data OQ 60-5 & 60-4 Redskapsfäste Max. brytmoment knm Hydraulisk adapterplatta Invändig bredd (mm) 341 Axelavstånd (mm) 480 Axeldiameter (mm) 60 Vikt (kg) 190 Skopradie mm Kraft i skopskäret kn Bredd (mm) Vikt (kg) ca 125 ca 125 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) Lasthållnings- /slangbrottsventiler Tryckbegränsningsventiler Spillfria snabbkopplingar av stål, OilQuick typ Fördelar med OilQuick Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet Pendeladapter Invändig bredd (mm) 341 Axelavstånd (mm) 480 Axeldiameter (mm) 60 Vikt (kg) se typskylt på adaptern Kopplingsdimensioner 3/8 1/2 3/4 1/2 3/4 Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 11

7 OQ 70 OQ 70 är ett fullautomatiskt snabbfästessystem, som passar alla mellanstora grävmaskiner mellan ton och möjliggör snabba redskapsbyten mellan mekaniska och hydrauliska redskap. Fästet är robust, glappfritt och tål tuffa tag. OQ 70 ger möjlighet att använda redskap som kräver två hydraulfunktioner och separat läckledning. Elkontakt för styrel finns som option. Tekniska Data - Redskapsdelar Mekanisk grind Invändig bredd (mm) 451 Axelavstånd (mm) 600 Axeldiameter (mm) 70 Vikt (kg) 78 Komplettera med tiltrotator Komplettera OQ-systemet med en OilQuick tiltrotator. OQTR kan tilta 40, rotera obegränsat och dessutom byta hydrauliska redskap direkt från förarhytten. Hydraulisk grind Invändig bredd (mm) 451 Axelavstånd (mm) 600 Axeldiameter (mm) 70 Vikt (kg) 110 OQ snabbfäste Tekniska data OQ 70 Redskapsfäste Max. brytmoment knm 320 Hydraulisk adapterplatta Invändig bredd (mm) 451 Axelavstånd (mm) 600 Axeldiameter (mm) 70 Vikt (kg) 322 Skopradie mm 1250 Kraft i skopskäret kn 255 Bredd (mm) 450 Vikt (kg) ca 210 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) 35 Lasthållnings- /slangbrottsventiler Tryckbegränsningsventiler Spillfria snabbkopplingar av stål, OilQuick typ Fördelar med OilQuick Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet Pendeladapter Invändig bredd (mm) 451 Axelavstånd (mm) 600 Axeldiameter (mm) 70 Vikt (kg) se typskylt på adaptern Kopplingsdimensioner 1/2 3/4 1 Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 13

8 OQ 80 OQ 80 är ett fullautomatiskt snabbfästessystem, som passar alla grävmaskiner mellan ton och möjliggöra snabba redskapsbyten mellan mekaniska och hydrauliska redskap. Fästet är robust, glappfritt och tål tuffa tag. OQ 80 ger möjlighet att använda redskap som kräver två hydraulfunktioner och separat läckledning. Fästet har även en ytterligare koppling att användas till centralsmörjning, vattenspolning eller liknande. Elkontakt för styrel finns som option. Tekniska Data - Redskapsdelar Mekanisk grind Invändig bredd (mm) 591 Axelavstånd (mm) 670 Axeldiameter (mm) 80 Vikt (kg) 128 Komplettera med tiltrotator Komplettera OQ-systemet med en OilQuick tiltrotator. OQTR kan tilta 40, rotera obegränsat och dessutom byta hydrauliska redskap direkt från förarhytten. Hydraulisk grind Invändig bredd (mm) 591 Axelavstånd (mm) 670 Axeldiameter (mm) 80 Vikt (kg) 175 OQ snabbfäste Tekniska data OQ 80 Redskapsfäste Max. brytmoment knm 700 Hydraulisk adapterplatta Invändig bredd (mm) 591 Axelavstånd (mm) 670 Axeldiameter (mm) 80 Vikt (kg) 445 Skopradie mm 1850 Kraft i skopskäret kn 380 Bredd (mm) 590 Vikt (kg) ca 320 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) 35 Lasthållnings- /slangbrottsventiler Tryckbegränsningsventiler Spillfria snabbkopplingar av stål, OilQuick typ Fördelar med OilQuick Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet Pendeladapter Invändig bredd (mm) 591 Axelavstånd (mm) 670 Axeldiameter (mm) 80 Vikt (kg) se typskylt på adaptern Kopplingsdimensioner 1/2 3/4 1 Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 15

9 OQ 90 Tekniska Data - Redskapsdelar OQ 90 är ett robust snabbfästessystem som passar stora grävmaskiner mellan ton. Fästet är glappfritt och passar för tuff körning i rivning/rasering. Fästet passar för körning med hydrauliska redskap som kräver stora oljeflöden som hydraulhammare, sorteringsgrip, betong-/stålsax, magnet och stenfräs. Elkontakt för styrel finns som option. Mekanisk grind Invändig bredd (mm) 751 Axelavstånd (mm) 750 Axeldiameter (mm) 90 Vikt (kg) 225 Hydraulisk grind Invändig bredd (mm) 751 Axelavstånd (mm) 750 Axeldiameter (mm) 90 Vikt (kg) 225 Tekniska data OQ 90 OQ snabbfäste Fördelar med OilQuick Hydraulisk adapterplatta Invändig bredd (mm) 751 Axelavstånd (mm) 750 Axeldiameter (mm) 90 Vikt (kg) 745 Redskapsfäste Max. brytmoment knm 900 Skopradie mm 1850 Kraft i skopskäret kn 485 Bredd (mm) 750 Vikt (kg) ca 630 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) 35 Lasthållnings- /slangbrottsventiler Tryckbegränsningsventiler Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 3/8 1/2 3/4 1 Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet 16 OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 17

10 OQ 120 Tekniska Data - Redskapsdelar OQ 120 är ett automatiskt snabbfästessystem för stora grävmaskiner mellan ton. Fästet är glapp-fritt och tål tuff körning. Fästet passar för körning med hydrauliska redskap som kräver stora oljeflöden som hydraulhammare, sorteringsgrip, betong-/stålsax, magnet och stenfräs. Mekanisk grind Invändig bredd (mm) 871 Axelavstånd (mm) 925 Axeldiameter (mm) 120 Vikt (kg) 555 Hydraulisk grind Invändig bredd (mm) 871 Axelavstånd (mm) 925 Axeldiameter (mm) 120 Vikt (kg) 640 Tekniska data OQ 120 OQ snabbfäste Fördelar med OilQuick Hydraulisk adapterplatta Invändig bredd (mm) 871 Axelavstånd (mm) 925 Axeldiameter (mm) 120 Vikt (kg) 1395 Redskapsfäste Max. brytmoment knm 1250 Skopradie mm 1850 Kraft i skopskäret kn 675 Bredd (mm) 870 Vikt (kg) ca 1200 Fästet har två parallella hydraulcylindrar Max arbetstryck (MPa) 35 Lasthållnings- /slangbrottsventiler Tryckbegränsningsventiler Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 1 1½ Oljeflöde vid 0,3 MPa tryckavfall /l/min) Max. kontinuerligt arbetstryck (MPa) Antal kopplingar (st) Reducerar antalet maskiner på rivningsplatsen Skyddad slangdragning på maskin och redskap Ingen personal runt maskinen vid redskapsbyten Blixtsnabba byten av hydrauliska redskap Reducerar transportkostnader Alltid rätt redskap vid rätt tillfälle Eliminerar oljespill Ökad säkerhet Ökad produktivitet Ökad lönsamhet 18 OQ - Snabbfästen för grävmaskiner OQ - Snabbfästen för grävmaskiner 19

11 OQTR En flexibel och kompetent hydraulisk handled OilQuick Tiltrotator är en hydraulisk handled som gör grävmaskinen till en flexibel och kompetent mångsysslare. Genom att integrera OilQuicks automatiska snabbfästesteknologi både över och under tiltrotatorn kan den inte bara rotera och tilta utan också blixtsnabbt koppla även hydrauliska redskap. Med OilQuick anpassning på ovansidan kan tiltrotatorn lätt och snabbt plockas av för direkt användning av t.ex. standardskopa, tjälrivare eller hydraulhammare, det betyder maximal grävkapacitet, brytkraft och funktion, samt att rätt redskap används vid varje tillfälle. 20 OQTR tiltrotatorer 21

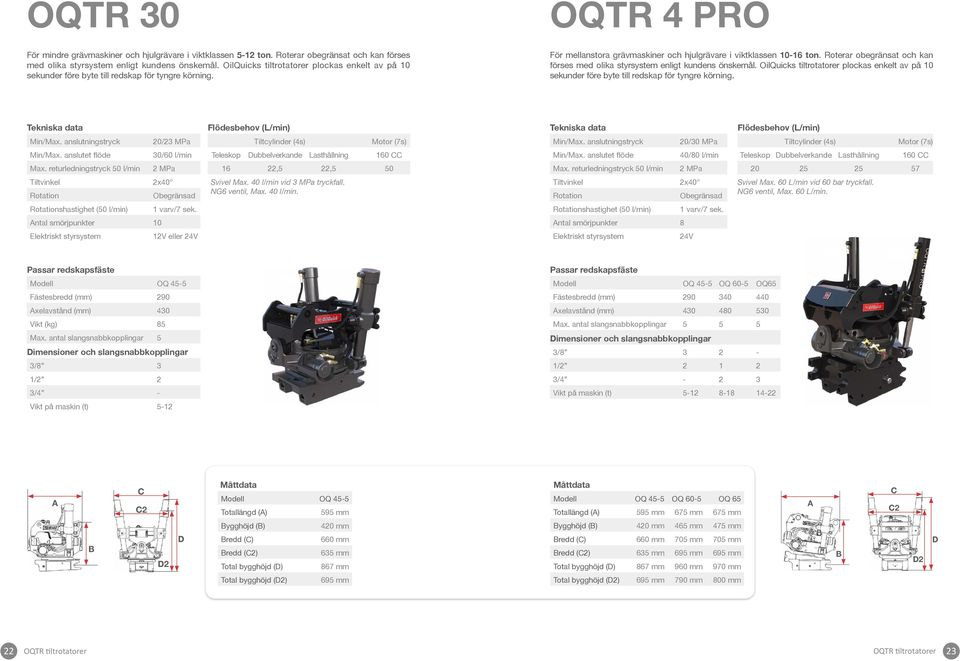

12 OQTR 30 OQTR 4 PRO För mindre grävmaskiner och hjulgrävare i viktklassen 5-12 ton. Roterar obegränsat och kan förses med olika styrsystem enligt kundens önskemål. OilQuicks tiltrotatorer plockas enkelt av på 10 sekunder före byte till redskap för tyngre körning. För mellanstora grävmaskiner och hjulgrävare i viktklassen ton. Roterar obegränsat och kan förses med olika styrsystem enligt kundens önskemål. OilQuicks tiltrotatorer plockas enkelt av på 10 sekunder före byte till redskap för tyngre körning. Tekniska data Flödesbehov (L/min) Tekniska data Flödesbehov (L/min) Min/Max. anslutningstryck 20/23 MPa Tiltcylinder (4s) Motor (7s) Min/Max. anslutningstryck 20/30 MPa Tiltcylinder (4s) Motor (7s) Min/Max. anslutet flöde 30/60 l/min Teleskop Dubbelverkande Lasthållning 160 CC Min/Max. anslutet flöde 40/80 l/min Teleskop Dubbelverkande Lasthållning 160 CC Max. returledningstryck 50 l/min 2 MPa 16 22,5 22,5 50 Max. returledningstryck 50 l/min 2 MPa Tiltvinkel 2x40 Rotation Obegränsad Svivel Max. 40 l/min vid 3 MPa tryckfall. NG6 ventil, Max. 40 l/min. Tiltvinkel 2x40 Rotation Obegränsad Svivel Max. 60 L/min vid 60 bar tryckfall. NG6 ventil, Max. 60 L/min. Rotationshastighet (50 l/min) 1 varv/7 sek. Rotationshastighet (50 l/min) 1 varv/7 sek. Antal smörjpunkter 10 Antal smörjpunkter 8 Elektriskt styrsystem 12V eller 24V Elektriskt styrsystem 24V Passar redskapsfäste Modell OQ 45-5 Fästesbredd (mm) 290 Axelavstånd (mm) 430 Vikt (kg) 85 Max. antal slangsnabbkopplingar 5 Dimensioner och slangsnabbkopplingar 3/8 3 1/2 2 3/4 - Vikt på maskin (t) 5-12 Passar redskapsfäste Modell OQ 45-5 OQ 60-5 OQ65 Fästesbredd (mm) Axelavstånd (mm) Max. antal slangsnabbkopplingar Dimensioner och slangsnabbkopplingar 3/ / /4-2 3 Vikt på maskin (t) A C C2 Måttdata Modell OQ 45-5 Totallängd (A) 595 mm Måttdata Modell OQ 45-5 OQ 60-5 OQ 65 Totallängd (A) 595 mm 675 mm 675 mm A C C2 Bygghöjd (B) 420 mm Bygghöjd (B) 420 mm 465 mm 475 mm B D2 D Bredd (C) Bredd (C2) Total bygghöjd (D) 660 mm 635 mm 867 mm Bredd (C) 660 mm 705 mm 705 mm Bredd (C2) 635 mm 695 mm 695 mm Total bygghöjd (D) 867 mm 960 mm 970 mm B D2 D Total bygghöjd (D2) 695 mm Total bygghöjd (D2) 695 mm 790 mm 800 mm 22 OQTR tiltrotatorer OQTR tiltrotatorer 23

13 OQTR 6 PRO OQTR 8 PRO För mellanstora grävmaskiner och hjulgrävare i viktklassen ton. Roterar obegränsat och kan förses med olika styrsystem enligt kundens önskemål. OilQuicks tiltrotatorer plockas enkelt av på 10 sekunder före byte till redskap för tyngre körning. För stora grävmaskiner och hjulgrävare i viktklassen ton. Roterar obegränsat och kan förses med olika styrsystem enligt kundens önskemål. OilQuicks tiltrotatorer plockas enkelt av på 10 sekunder före byte till redskap för tyngre körning. Tekniska data Flödesbehov (L/min) Tekniska data Flödesbehov (L/min) Min/Max. anslutningstryck 20/30 MPa Tiltcylinder (4s) Motor(7s) Min/Max. anslutningstryck 20/30 MPa Tiltcylinder (4s) Motor (7s) Min/Max. anslutet flöde 40/80 l/min Teleskop Dubbelverkande Lasthållning 160 CC Min/Max. anslutet flöde 50/80 l/min Dubbelverkande Lasthållning 160 CC Max. returledningstryck 50 l/min 2 MPa Max. returledningstryck 50 l/min 2 MPa Tiltvinkel 2x40 Rotation Obegränsad Svivel Max. 40 l/min vid 3 MPa tryckfall. NG6 ventil, Max. 40 l/min. Tiltvinkel 2x40 Rotation Obegränsad Svivel Max. 60 L/min vid 60 bar tryckfall. NG6 ventil, Max. 60 L/min. Rotationshastighet (50 l/min) 1 varv/7 sek. Rotationshastighet (50 l/min) 1 varv/7 sek. Antal smörjpunkter 8 Antal smörjpunkter 8 Elektriskt styrsystem 24V Elektriskt styrsystem 24V Passar redskapsfäste Modell OQ 60-5 OQ 65 OQ 70 OQ 70/55 Fästesbredd (mm) Axelavstånd (mm) Max. antal slangsnabbkopplingar Dimensioner och slangsnabbkopplingar 3/ / / Vikt på maskin (t) Passar redskapsfäste Modell OQ 70 OQ 70/55 OQ 80 Fästesbredd (mm) Axelavstånd (mm) Max. antal slangsnabbkopplingar Dimensioner och slangsnabbkopplingar 1/ / Vikt på maskin (t) A A Måttdata Måttdata B Modell OQ 60-5 OQ 65 OQ 70 OQ 70/55 Totallängd (A) 795 mm 795 mm 795 mm 795 mm Modell OQ 70 OQ 70/55 OQ80 Totallängd (A) 795 mm 795 mm 920 mm B Bygghöjd (B) 500 mm 520 mm 540 mm 540 mm Bygghöjd (B) 540 mm 540 mm 660 mm Bredd (C) 810 mm 810 mm 810 mm 1040 mm Bredd (C) 810 mm 1040 mm 1195 mm C C2 Bredd (C2) 790 mm 790 mm 790 mm 1020 mm Total bygghöjd (D) 1095 mm 1095 mm 1095 mm 1095 mm Total bygghöjd (D2) 855 mm 855 mm 855 mm 855 mm Total bygghöjd (D) 1095 mm 1095 mm 1245 mm C D D D2 24 OQTR tiltrotatorer OQTR tiltrotatorer 25

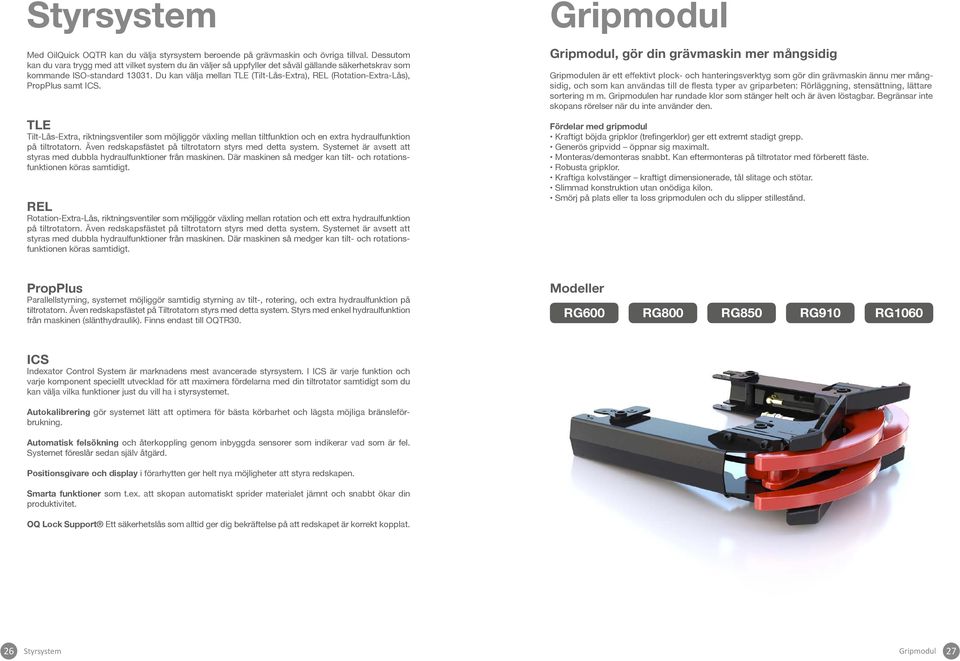

14 Styrsystem Med OilQuick OQTR kan du välja styrsystem beroende på grävmaskin och övriga tillval. Dessutom kan du vara trygg med att vilket system du än väljer så uppfyller det såväl gällande säkerhetskrav som kommande ISO-standard Du kan välja mellan TLE (Tilt-Lås-Extra), REL (Rotation-Extra-Lås), PropPlus samt ICS. TLE Tilt-Lås-Extra, riktningsventiler som möjliggör växling mellan tiltfunktion och en extra hydraulfunktion på tiltrotatorn. Även redskapsfästet på tiltrotatorn styrs med detta system. Systemet är avsett att styras med dubbla hydraulfunktioner från maskinen. Där maskinen så medger kan tilt- och rotationsfunktionen köras samtidigt. REL Rotation-Extra-Lås, riktningsventiler som möjliggör växling mellan rotation och ett extra hydraulfunktion på tiltrotatorn. Även redskapsfästet på tiltrotatorn styrs med detta system. Systemet är avsett att styras med dubbla hydraulfunktioner från maskinen. Där maskinen så medger kan tilt- och rotationsfunktionen köras samtidigt. Gripmodul Gripmodul, gör din grävmaskin mer mångsidig Gripmodulen är ett effektivt plock- och hanteringsverktyg som gör din grävmaskin ännu mer mångsidig, och som kan användas till de flesta typer av griparbeten: Rörläggning, stensättning, lättare sortering m m. Gripmodulen har rundade klor som stänger helt och är även löstagbar. Begränsar inte skopans rörelser när du inte använder den. Fördelar med gripmodul Kraftigt böjda gripklor (trefingerklor) ger ett extremt stadigt grepp. Generös gripvidd öppnar sig maximalt. Monteras/demonteras snabbt. Kan eftermonteras på tiltrotator med förberett fäste. Robusta gripklor. Kraftiga kolvstänger kraftigt dimensionerade, tål slitage och stötar. Slimmad konstruktion utan onödiga kilon. Smörj på plats eller ta loss gripmodulen och du slipper stillestånd. PropPlus Parallellstyrning, systemet möjliggör samtidig styrning av tilt-, rotering, och extra hydraulfunktion på tiltrotatorn. Även redskapsfästet på Tiltrotatorn styrs med detta system. Styrs med enkel hydraulfunktion från maskinen (slänthydraulik). Finns endast till OQTR30. Modeller RG600 RG800 RG850 RG910 RG1060 ICS Indexator Control System är marknadens mest avancerade styrsystem. I ICS är varje funktion och varje komponent speciellt utvecklad för att maximera fördelarna med din tiltrotator samtidigt som du kan välja vilka funktioner just du vill ha i styrsystemet. Autokalibrering gör systemet lätt att optimera för bästa körbarhet och lägsta möjliga bränsleförbrukning. Automatisk felsökning och återkoppling genom inbyggda sensorer som indikerar vad som är fel. Systemet föreslår sedan själv åtgärd. Positionsgivare och display i förarhytten ger helt nya möjligheter att styra redskapen. Smarta funktioner som t.ex. att skopan automatiskt sprider materialet jämnt och snabbt ökar din produktivitet. OQ Lock Support Ett säkerhetslås som alltid ger dig bekräftelse på att redskapet är korrekt kopplat. 26 Styrsystem Gripmodul 27

15 OQL Hydrauliskt snabbfästessystem för lastmaskiner OQL är ett snabbfästessystem för lastmaskiner som kopplar hydrauliska redskap direkt från förarhytten. Föraren kan blixtsnabbt byta mellan olika typer av redskap såsom: timmergrip, högtippande skopa, pallgafflar med hydraulisk gaffelspridning, sopvalsar, balkläm, Rullkläm mm. Detta betyder alltid rätt redskap vid varje tillfälle. OilQuick är marknadens mest avancerade snabbfästessystem för lastmaskiner och finns i tre modeller för maskiner mellan 5-33 ton. OilQuick-systemet gör din lastmaskin och ditt företag mångsidigare, konkurrenskraftigare och mer lönsamt! 28 OQL - Snabbfästen för lastmaskiner 29

16 OQL 210 Måttdata - Redskapsram OQL210 är den minsta modellen av våra automatiska snabbfästessystem och passar mindre hjullastare i viktklassen 5-8 ton. Fästena är kompatibla med Volvos kompaktfästen passande Volvo L35-45 och motsvarande. OQL 210 Redskapsram innermått (A) * Höjd (B) * Diameter fästkrokar (C) * Diameter låskolvshål (D) * * Varierar beroende på maskinfabrikat A OQL 210 Fördelar med OilQuick C B D Hydraulisk redskapsgrind Tekniska data OQL 210 Fästet har en hydraulcylinder Max arbetstryck (MPa) 35 Lasthållnings-/slangbrottsventiler Kolv/kolvstång, diameter (mm) 40/20 Slaglängd per cylindersida(mm) 65 Sammanlagd låskraft vid 10 MPa 25,1 Max kontinuerligt arbetstryck (MPa) 35 Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 Oljeflöde vid 0,3 MPa tryckfall (l/min) 70 Max kontinuerligt arbetstryck (MPa) 35 Antal kopplingar (st) 4 Möjlighet till elkoppling, 1/2 Byt hydrauliska redskap på sekunder. Ett redskapsbyte med OilQuick ger inget oljespill det sparar miljö och pengar! Motiverar en högre timpenning - jobben går snabbare. Ökar användbarheten och gör din maskin mångsidigare. Alltid rätt redskap vid varje tillfälle. Unna dig en OilQuick, det sparar både rygg och knän. 30 OQL - Snabbfästen för lastmaskiner OQL - Snabbfästen för lastmaskiner 31

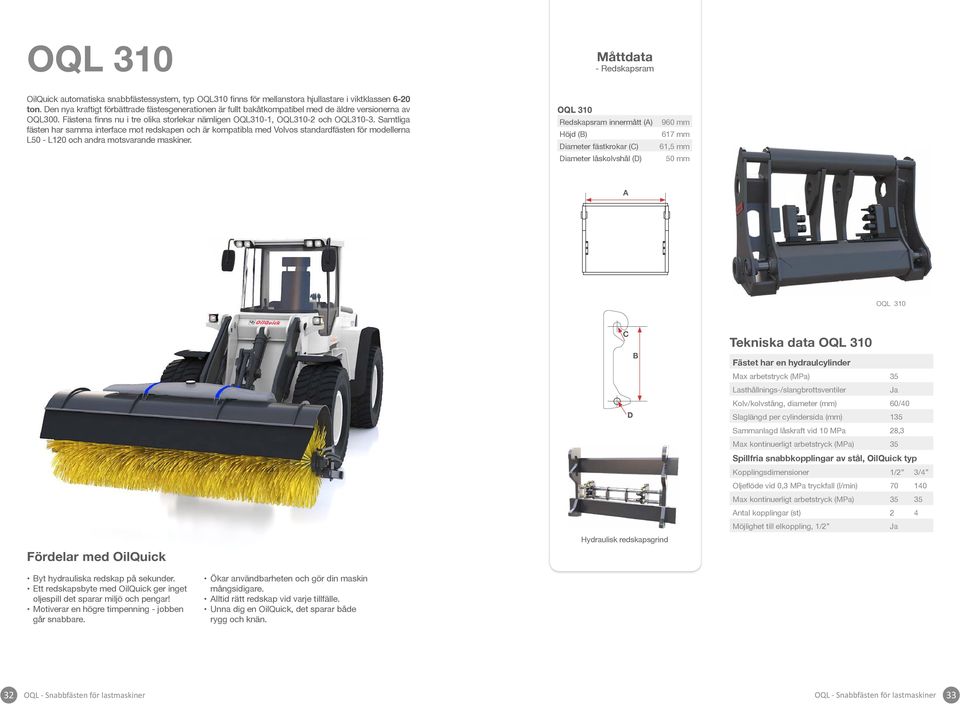

17 OQL 310 Måttdata - Redskapsram OilQuick automatiska snabbfästessystem, typ OQL310 finns för mellanstora hjullastare i viktklassen 6-20 ton. Den nya kraftigt förbättrade fästesgenerationen är fullt bakåtkompatibel med de äldre versionerna av OQL300. Fästena finns nu i tre olika storlekar nämligen OQL310-1, OQL310-2 och OQL Samtliga fästen har samma interface mot redskapen och är kompatibla med Volvos standardfästen för modellerna L50 - L120 och andra motsvarande maskiner. OQL 310 Redskapsram innermått (A) Höjd (B) Diameter fästkrokar (C) Diameter låskolvshål (D) 960 mm 617 mm 61,5 mm 50 mm A OQL 310 Fördelar med OilQuick C B D Hydraulisk redskapsgrind Tekniska data OQL 310 Fästet har en hydraulcylinder Max arbetstryck (MPa) 35 Lasthållnings-/slangbrottsventiler Kolv/kolvstång, diameter (mm) 60/40 Slaglängd per cylindersida (mm) 135 Sammanlagd låskraft vid 10 MPa 28,3 Max kontinuerligt arbetstryck (MPa) 35 Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 3/4 Oljeflöde vid 0,3 MPa tryckfall (l/min) Max kontinuerligt arbetstryck (MPa) Antal kopplingar (st) 2 4 Möjlighet till elkoppling, 1/2 Byt hydrauliska redskap på sekunder. Ett redskapsbyte med OilQuick ger inget oljespill det sparar miljö och pengar! Motiverar en högre timpenning - jobben går snabbare. Ökar användbarheten och gör din maskin mångsidigare. Alltid rätt redskap vid varje tillfälle. Unna dig en OilQuick, det sparar både rygg och knän. 32 OQL - Snabbfästen för lastmaskiner OQL - Snabbfästen för lastmaskiner 33

18 OQL 410 Måttdata - Redskapsram OilQuick automatiska snabbfästessystem, typ OQL410 finns för stora hjullastare i viktklassen ton. Den nya kraftigt förbättrade fästesgenerationen är ej fullt bakåtkompatibel med de äldre versionerna av OQL400. Kontakta oss för mer information. OQL410 fästena finns nu i två olika storlekar nämligen OQL410-1 och OQL Samtliga fästen har samma interface mot redskapen och är kompatibla med Volvos standardfästen för modellerna L150 - L220 och andra motsvarande maskiner. OQL 410 Redskapsram innermått (A) Höjd (B) Diameter fästkrokar (C) Diameter låskolvshål (D) 1000 mm 782 mm 82 mm 75 mm A OQL 410 Fördelar med OilQuick C B D Hydraulisk redskapsgrind Tekniska data OQL 410 Fästet har en hydraulcylinder Max arbetstryck (MPa) 35 Lasthållnings-/slangbrottsventiler Kolv/kolvstång, diameter (mm) 60/40 Slaglängd per cylindersida (mm) 135 Sammanlagd låskraft vid 10 MPa 28,3 Max kontinuerligt arbetstryck (MPa) 35 Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 3/4 Oljeflöde vid 0,3 MPa tryckfall (l/min) Max kontinuerligt arbetstryck (MPa) Antal kopplingar (st) 2 4 Möjlighet till elkoppling, 1/2 Byt hydrauliska redskap på sekunder. Ett redskapsbyte med OilQuick ger inget oljespill det sparar miljö och pengar! Motiverar en högre timpenning - jobben går snabbare. Ökar användbarheten och gör din maskin mångsidigare. Alltid rätt redskap vid varje tillfälle. Unna dig en OilQuick, det sparar både rygg och knän. 34 OQL - Snabbfästen för lastmaskiner OQL - Snabbfästen för lastmaskiner 35

19 OQT Koppla hydrauliska redskap från förarhytten, på sekunder! OilQuick är marknadens mest avancerade snabbfästessystem för truckar och finns i tre modeller för maskiner mellan 1-9 ton. Med OQT kan föraren blixtsnabbt byta mellan olika typer av redskap såsom: pallgafflar med hydraulisk gaffelspridning, balkläm, rullkläm mm. Detta betyder; alltid rätt redskap vid varje tillfälle. OilQuick systemet gör din truck och ditt företag mångsidigare, konkurrenskraftigare och mer lönsamt! 36 OQT - Snabbfästen för truckar 37

20 OQT 300i Måttdata - Redskapsram OilQuick OQT 300i är ett automatiskt snabbfästessystem för mindre truckar som kopplar hydrauliska redskap direkt från förarhytten. OQT 300i Redskapsram innermått (A) Höjd (B) Diameter fästkrokar (C) Diameter låskolvshål (D) 880 mm 400 mm 40 mm 50 mm B OQT 300i Tekniska data OQT 300i C B D Hydraulisk redskapsgrind Fästet har en hydraulcylinder Max arbetstryck (MPa) 35 Lasthållnings-/slangbrottsventiler Kolv/kolvstång, diameter (mm) 45/25 Slaglängd per cylindersida(mm) 115 Sammanlagd låskraft vid 10 MPa 16 Max kontinuerligt arbetstryck (MPa) 35 Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 Oljeflöde vid 0,3 MPa tryckfall (l/min) 60 Max kontinuerligt arbetstryck (MPa) 35 Antal kopplingar (st) 6 Möjlighet till elkoppling, 1/2 Fördelar med OilQuick Byt hydrauliska redskap på sekunder. Ett redskapsbyte med OilQuick ger inget oljespill det sparar miljö och pengar! Motiverar en högre timpenning - jobben går snabbare. Ökar användbarheten och gör din maskin mångsidigare. Alltid rätt redskap vid varje tillfälle. Unna dig en OilQuick, det sparar både rygg och knän. 38 OQT - Snabbfästen för truckar OQT - Snabbfästen för truckar 39

21 OQT 850i-55 Måttdata - Redskapsram OilQuick OQT 850i-55 är ett automatiskt snabbfästessystem för mellanstora truckar som kopplar hydrauliska redskap direkt från förarhytten. OQT 850i-55 Redskapsram innermått (A) Höjd (B) Diameter fästkrokar (C) Diameter låskolvshål (D) 960 mm 617 mm 61,5 mm 50 mm B OQT 850i-55 C B D Hydraulisk redskapsgrind Tekniska data OQT 850i-55 Fästet har en hydraulcylinder Max arbetstryck (MPa) 35 Lasthållnings-/slangbrottsventiler Kolv/kolvstång, diameter (mm) 45/25 Slaglängd per cylindersida(mm) 115 Sammanlagd låskraft vid 10 MPa 16 Max kontinuerligt arbetstryck (MPa) 35 Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 Oljeflöde vid 0,3 MPa tryckfall (l/min) 60 Max kontinuerligt arbetstryck (MPa) 35 Antal kopplingar (st) 6 Möjlighet till elkoppling, 1/2 Fördelar med OilQuick Byt hydrauliska redskap på sekunder. Ett redskapsbyte med OilQuick ger inget oljespill det sparar miljö och pengar! Motiverar en högre timpenning - jobben går snabbare. Ökar användbarheten och gör din maskin mångsidigare. Alltid rätt redskap vid varje tillfälle. Unna dig en OilQuick, det sparar både rygg och knän. 40 OQT - Snabbfästen för truckar OQT - Snabbfästen för truckar 41

22 OQT 850i-90 Måttdata - Redskapsram OilQuick OQT 850i-90 är ett automatiskt snabbfästessystem för stora truckar som kopplar hydrauliska redskap direkt från förarhytten. OQT 850i-90 Redskapsram innermått (A) Höjd (B) Diameter fästkrokar (C) Diameter låskolvshål (D) 960 mm 617 mm 61,5 mm 50 mm B OQT 850i-90 C B D Hydraulisk redskapsgrind Tekniska data OQT 850i-90 Fästet har en hydraulcylinder Max arbetstryck (MPa) 35 Lasthållnings-/slangbrottsventiler Kolv/kolvstång, diameter (mm) 45/25 Slaglängd per cylindersida(mm) 115 Sammanlagd låskraft vid 10 MPa 16 Max kontinuerligt arbetstryck (MPa) 35 Spillfria snabbkopplingar av stål, OilQuick typ Kopplingsdimensioner 1/2 Oljeflöde vid 0,3 MPa tryckfall (l/min) 60 Max kontinuerligt arbetstryck (MPa) 35 Antal kopplingar (st) 6 Möjlighet till elkoppling, 1/2 Fördelar med OilQuick Byt hydrauliska redskap på sekunder. Ett redskapsbyte med OilQuick ger inget oljespill det sparar miljö och pengar! Motiverar en högre timpenning - jobben går snabbare. Ökar användbarheten och gör din maskin mångsidigare. Alltid rätt redskap vid varje tillfälle. Unna dig en OilQuick, det sparar både rygg och knän. 42 OQT - Snabbfästen för truckar OQT - Snabbfästen för truckar 43

23 Grab John Grab John, skopan med det extra tumgreppet! Dagens moderna grävmaskiner har grävkraft, lyftkraft, brytkraft och mobilitet. De saknar dock något väsentligt, nämligen GRIPKRAFT. Grab John skopan fulländas genom sitt tumgrepp som alltid är på plats och finns till hands och som i infällt läge ej hindrar de vanliga grävrörelserna. Med stor gripkraft kan tunga och svårhanterliga element gripas, lyftas, resas, läggas och hanteras direkt från hytten. Detta ökar säkerheten då inga kättingar längre är nödvändiga. Grab John är den perfekta problemlösaren. Grab John skoporna är försedda med inbyggda slangbrottsventiler för maximal säkerhet. Ventilerna är försedda med chock-funktion vilket skyddar mot överbelastning i gripklorna. Tekniska data Grab John - stolpresningsskopor Typ Skopbredd (mm) Volym (L) Max. öppning Passar maskiner i viktklass Skopvikt (kg) GJ 1A t 300 GJ 1B t 250 GJ t 680 GJ t 385 OQC40M Ett jättesteg framåt i utvecklingen för lastbilskranar OilQuick OQC 40M är ett jättesteg framåt i utvecklingen att göra redskapsbyten på lastbilskranar mycket enklare. Föraren kan inom loppet av sekunder förena kranen med OQC 40M och växla mellan många typer av mekaniska och hydrauliska redskap. Redskap såsom gripskopor, pallgafflar, sopaggregat, jordborrar, timmergripar, lyftkrokar, klämaggregat för block och balar etc är nu bara ett ögonblick ifrån att vara monterade och redo att användas. Tekniska data OQC 40M - Redskapsfäste Typ Mekaniskt Hydrauliskt Med krok Höjd (mm) Bredd (mm) Vikt (kg) Längd (mm) Totalhöjd (ej kopplad) Totalhöjd (kopplad) Tekniska data OQC 40M - Snabbfäste Max. lyftkapacitet Max. arbetstryck Bredd Höjd (utan rotator) Längd Vikt (utan rotator) 4500 kg 250 bar 240 mm 170 mm 400 mm 30 kg Snabbfäste Mekanisk redskapsdel Hydraulisk redskapsdel Krokadapter 44 Grab John-skopor OQC 40M - Snabbfästen för latsbilskranar 45

24 OQLS Säkra redskapsbyten med OQ-LockSupport OilQuick Locksupport (OQLS) är ett nyutvecklat användarvänligt förarstöd för säkra och trygga redskapsbyten på grävmaskiner. OQLS finns tillgänglig till alla nio storlekar av OilQuicks fullautomatiska redskapsfästen. Moderna grävmaskiner är idag utrustade med hydrauliska snabbfästen och använder ett flertal skopor och redskap som i många fall byts flera gånger per timme och dag. Skop- och redskapsbyten är ett riskmoment. Tappade och pendlande skopor kan i olyckliga fall orsaka både svåra personalskador eller dödsfall. Orsaken till tappade skopor är i de flesta fall förarrelaterat och kan bero på en mängd olika orsaker t.ex. arbetsstress, låsmanövreringen ej standardiserad (knappar och reglage med olika funktion, olika placering från maskin till maskin), svårt att fastställa om redskapet ligger i rätt position mot redskapet och osäkerhet på låskolvarnas läge. OQLS löser alla dessa problem och ger föraren ett tryggt och säkert stöd för rätt beslut vid byte av skopor och redskap. OEM Utöver vårt eget produktprogram har vi de senare åren även inlett samarbeten med utomstående företag och tillsammans tagit fram ett antal OEM-produkter: OQB- ett bomfäste, OQC- ett kranfäste och OQSett stickfäste. OQB - Snabba automatiska byten av rivningsstickor och vanliga grävaggregat I samarbete med Kiesel GmbH, Baienfurth, Tyskland har vi utvecklat ett revolutionerande snabbfästessystem för snabba automatiska byten mellan rivningsstickor i olika längder samt vanligt grävaggregat för grävmaskiner. Fästessystemen finns i fyra olika storlekar och för grävmaskiner mellan ton. Upp till 30 st hydrauliska och elektriska anslutningar är tillgängliga. Medveten, styrd kopplingsprocess. - Guidning av föraren genom processen via Kontrollpanelen. - Intuitiv, entydig och användarvänlig. - Ljud och grafisk varning i riskfyllda situationer. Sensoravkänning av redskapsaxel och låscylinderposition. - Individuella symboler för axel och låskolv. Automatisk aktivering av maskinens hydraulik. (Option) --Aktiverar låsfunktionen automatiskt utan att en annan hydraulfunktion behöver köras. Systemet loggar samtliga händelser, de 32 senaste i kronologisk ordning. Systemet är självdiagnostiserande och varnar vid systemfel. OQC möjliggör snabba helautomatiska redskapsbyten av pendlande redskap I sammarbete med Kiesel GmbH, Baienfurth, Tyskland, har vi utvecklat ett snabbfästessytem för pendlande redskap. OQC är ett snabbfästessytem för materialhanteringsmaskiner, som möjliggör snabba helautomatiska redskapsbyten av pendlande redskap. På under 30 sekunder kan föraren växla mellan t.ex. ploygripskopa och elmagnet utan att lämna förarhytten. Med OQC blir materialhanteringsmaskinen en flexibel redskapsbärare med ökad användning, produktivitet och lönsamhet. OQS - Glöm allt vad Ni vet om vanliga snabbfästessystem Med OilQuicks stickmonterade snabbfästessystem så snabbkopplas en stålsax på sekunder direkt från förarhytten! Fästet möjliggör även blixtsnabba byten mellan olika typer av gräv- och materialhanteringsstickor. Det unika stickmonterade snabbfästessystemet är utvecklat av OilQuick AB i samarbete med Kiesel GmbH och Fuchs GmbH, Tyskland. Som extra tillsats kan systemet också utrustas med en starkströmskoppling på 220 Volt för koppling av ström till El-Magnet. OilQuick är den perfekta lösningen för skrotgårdar, timmergårdar, hamnar, rivningsbyggplatser och recyclinganläggningar. m.m 46 OilQuick Lock Support OEM-produkter 47

25 Systemlösning CE-märkning Med vår tiltrotator utrustad med OilQuick sandwichlösning kan föraren tilta, rotera, byta tiltrotator mot skopa eller andra hydrauliska redskap under tilten, snabbt och enkelt och utan att föraren behöver lämna hytten. Detta tar tiltrotatorn till en ny nivå! OilQuick erbjuder dessutom ett komplett program av redskap och tillbehör runt tiltrotatorn. Vänd dig till oss så levererar vi ett komplett paket med redskapsfäste, tiltrotator, styrsystem, redskap och tillbehör. Vi hjälper dig välja de rätta redskapen och de rätta kombinationerna. OilQuick är CE märkt och uppfyller alla gällande säkerhetskrav enligt det Europeiska Maskindirektivet 98/37/EC. Tekniska förutsättningar Komponenterna i OilQuick snabbfästen och redskapsadaptrar är dimentionerade för Max. 350 Bar kontinuerligt systemtryck. För OilQuick tiltrotatorer är max arbetstryck 250 Bar. Snabbfästenas hydrauliska lås regleras genom två parallellt monterade hydraulcylindrar med innbyggda slangbrottsventiler. Låshydrauliken skall monteras in på en prioriterad krets i grävmaskinens hydraulsystem så att frekvent tillförsel av olja sker till låscylinderns låssida och ger kontinuerlig efterspänning av fästets låskolvar. Se särskild installationsanvisning i produktmanualen. Mått, vikter och övrig teknisk produktdata framgår på andra ställen i denna prismanual eller i gällande produktblad. Försäljnings och leveransvillkor Alla priser som anges är exkl. moms, emballage & frakt. Vid förfrågningar på fästen och redskapsadaptrar som ej finns i prislistorna, begär offert. OilQuick snabbfästen levereras med monteringsdetaljer enligt specifikation på annat ställe i denna prismanual. Montering av snabbfästen, hydraulik och redskapsadaptrar på maskin, skopor och hydrauliska redskap ingår inte i priserna. Offereras vid begäran separat. Leveransvillkor: Fritt fabrik, Hudiksvall, Sverige eller annan fabriksort i Sverige. Betalningsvillkor: 30 dagar netto. Fabriksgaranti: 12 månader. Vid avbeställning av ej standardproducerade produkter kan en avbeställningsavgift debiteras. I övrigt gäller Allmänna leveransvillkor enl. Maskin OilQuick AB förbehåller sig rätten till prisjusteringar och andra tekniska ändringar av produkterna. Ange vid beställning: Typ av grävmaskin, sticka & infästning. Aktuell skopvinkel/skoptillverkare. Specificera hydrauliska redskap (Fabrikat och typbeteckning), antal hydrauliska funktioner och erforderligt max oljeflöde för varje krets. Behov av elektrisk kontakt, hur många poler, ange typ av kontaktstycken på maskin och redskapssida. Vid användning tillsammans med tiltrotator, ange modell, vilket styrsystem gäller? 48 Systemlösning CE-märkning 49

26 Service Kvalitet ISO 9001 Miljö Som kund hos OilQuick erhåller du alltid hög servicestandard. Våra utbildade servicetekniker har ingående kunskap om just ditt fäste eller redskap och har tillgång till de bästa hjälpmedlen. Vårt mål är att göra våra kunder nöjda, kontakta oss vid eventuella frågor så hjälper vi er! För att uppnå våra mål inom kvalitet följer vi vår kvalitetspolicy. Det innebär att vi skall förse marknaden med system för automatisk redskapsväxling för olika redskapsbärare och alltid uppfylla ingångna avtal och leverera våra system med rätt kvalitet. Med rätt kvalitet menar vi: Att alla jobb är specificerade med avseende på vilka krav som skall uppfyllas. Att tillverkning samt montering utförs på ett sådant sätt att kraven kan uppnås. Att leverera på utlovad leveranstidpunkt. Att formulera årliga mätbara mål för kvalitet. Att tillverka på ett rationellt sätt utan efterjusteringar eller kassationer. Att kontinuerligt utveckla verksamheten och ledningssystemet utifrån erhållna synpunkter från kunder och medarbetare. ISO 9001 är en internationellt accepterad standard för fastställande av kvalitet som används av miljontals organisationer världen över. Den bygger på ett antal grundläggande principer och handlar främst om att organisationen ska utgå från kundernas behov samt se över de interna arbetssätten för att minska kostnader. För att bli certifierad finns 58 krav, baserade på åtta principer, som måste uppfyllas. Certifikatet gäller en fastställd period och kontrolleras varje år av en oberoende part. ISO 9001 åtta principer Ledarskap Kundfokus Processinriktning Systemangreppssätt för ledning Medarbetarnas engagemang Faktabaserade beslut Ständiga förbättringar Ömsesidigt fördelaktiga relationer till leverantörer OilQuick snabbfästessystem för grävmaskiner, hjullastare, gaffeltruckar, kranar och materialhanterare är alla utrustade med snabbkopplingar av flatface typ. Kopplingarna är droppfria och bidrar till en mer miljövänlig arbetsplats. Då du som förare inte längre behöver koppla hydraulslangar för hand minimeras riskerna för hälsoproblem, så som allergier och andningssvårigheter som är vanliga bieffekter av frekvent kontakt med hydraulolja. 50 Service & kvalitet ISO 9001 & Miljö 51

27 Kontakt FÖRSÄLJNING JOHAN SCHEDIN Resande säljare Epost: Mobil: Tel: JOHAN LINDQVIST Försäljningschef Epost: Mobil: Tel: DANIEL CASSELSTÅL Resande säljare Truck Epost: Mobil: JOHAN RÖSNÄS Innesäljare Epost: Mobil: Tel: NIKLAS OLSSON Innesäljare Epost: Mobil: Tel: MAGNUS BORIN Innesäljare & reklamationsansvarig Epost: Mobil: Tel: SERVICE JIMMY DE BEAU Servicetekniker epost: Mobil: MARTIN JOHANSSON Servicetekniker epost: Mobil: Kontakt 53

28 Sociala medier Besök oss på internet! instagram.com/oilquick.ab Sociala medier 55
