1 MINIBANDGRÄVMASKINER E16B I E18B I E26BSR I E29BSR I E35BSR E39BSR I E50BSR I E55B

2 02 Sortimentet Rätt verktyg för arbetet. Med New Hollands minigrävmaskiner, från kg till kg, vet du att du har hög prestanda i trånga utrymmen tack vare design med liten vändradie och snabb, smidig och koordinerad rörelse. Du kommer att uppskatta effekten och mångsidigheten B-serien minigrävmaskiner. Dessutom kan du lita på deras enastående tillförlitlighet, så att det knappast blir någon avbrottstid. Det som alltid är oförändrat är New Hollands engagemang vad gäller förarkomfort och säkerhet, strikt överensstämmelse med bästa miljörutiner, optimerad prestanda och minskade driftskostnader under hela livstiden. Modeller Effekt Arbetsvikt /huv Bladbredd Max grävdjup Max tippdjup (/huv) (hk) (t) (mm) (mm) (mm) E16B 15 1,70/1, E18B 15 1,78/1, E26BSR 23 2,70/2, E29BSR 23 2,84/2, E35BSR 30 3,50/3, E39BSR 30 3,90/ E50BSR 44 4,95/ E55B 44 5,30/ De åtta modellerna i New Hollands sortiment minibandgrävmaskiner har konstruerats för att erbjuda mångsidighet som standard. Vare sig du gräver avlopp, förbereder för tunnlar, planerar träd eller förbättrar körspår har du hittat din perfekta lantbrukspartner. Denna serie med minibandgrävmaskiner ger beprövad, oöverträffad prestanda året runt och finns tillgängliga från New Holland Agricultures återförsäljarnät.

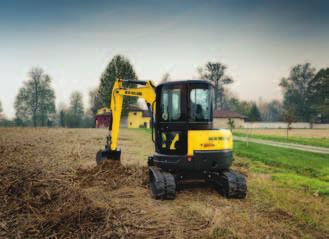

03 Design med liten vändradie Konceptet Kort radie, betecknas med SR i modellnumret, betyder att maskinens motvikt alltid förblir inom

Unika egenskaper för produktiv prestanda Den unika konkava konstruktionen på schaktbladet gör att jord faller framåt vid påskjutning.

Den särskilda pumpen för att driva larvbanden gör att körprestanda bibehålls om andra funktioner utförs.

3 03 Design med liten vändradie Konceptet Kort radie, betecknas med SR i modellnumret, betyder att maskinens motvikt alltid förblir inom spårvidden. Med denna funktion går det att arbeta i trånga utrymmen med mindre skaderisk för maskinen och allt i närheten. Unika egenskaper för produktiv prestanda Den unika konkava konstruktionen på schaktbladet gör att jord faller framåt vid påskjutning. Funktionen för sidoförskjutning av bommen möjliggör parallell grävning utan att flytta underredet. Den särskilda pumpen för att driva larvbanden gör att körprestanda bibehålls om andra funktioner utförs. Komfortabel omgivning en på B-serien SR minigrävmaskiner har en unik böjd skjutdörr som gör det lätt att stiga in och ger mindre risk för stötskador. Ett bekvämt säte med fjädring, sidoruta som skjuts i sidled, stora rutområdet och luftkonditionering på större modeller gör att långa arbetsdagar blir behagliga med gott om utrymme. Rena och effektiva drivenheter Våra rena och effektiva motorer uppfyller europeiska bestämmelser och har oöverträffad grävprestanda med låg bränsleförbrukning och ljudnivå.

4 04 Översikt Liten storlek, hög prestanda. Mångsidig, kompakt och med utmärkt grävprestanda, erbjuder New Hollands serie B minibandgrävmaskiner ett nytt alternativ för traditionella lösningar för lantbruksarbeten. Smart hydraulsystem (SHS) är baserat på tre integrerade pumpar som ger exakt manövrering av schaktbladet med samtidig rörelse. Den tredje pumpen driver bladet och svängsystemet oberoende av körning. Vid grävning omriktas flödet från denna pump till armen för att leverera mer effekt och ge smidig funktion under tung last. 3 pumpkonstruktion tillåter samtidiga och exakta förflyttningar Standard dubbelagerande extra rörledningar till skopan och alternativ ytterligare proportionell 3-plats huvkonstruktion eller helglasad utrymlig hytt för kort vändradie och modeller med konventionell konstruktion Skydd av bomcylinder Helt justerbart armstöd för att passa alla förare Säkerhet och prestanda i fjädrade lasthanteringar tack vare New Hollands certifierade kroksystem Noll eller begränsad baksvängning Mittre svängbom för balans och prestanda på SR-modeller Hydrauliskt indragbara band på E18B för minskad bredd och förbättrat tillträde Unik konkav bladkonstruktion: tryckning, sortering och undanröja hinder

5 Specifikationer 05 Modeller E16B E18B E26BSR E29BSR E35BSR E39BSR E50BSR E55B Motor Mitsubishi Mitsubishi Yanmar Yanmar Yanmar Yanmar Yanmar Yanmar L3E L3E 3TNV82A 3TNV82A 3TNV88 3TNV88 4TNV88 4TNV88 Överensstämmer med avgasbestämmelser ingen EU-bestämmelse tier 3 / steg 3A Motortyp Vattenkyld, 4-cykel, dieselmotor Ant. cylindrar/cylinderdiameter och slaglängd 3/76x70 3/76x70 3/88x84 3/88x84 3/88x90 3/88x90 4/88x90 4/88x90 Kapacitet (liter) 0,95 0,95 1,3 1,3 1,6 1,6 2,2 2,2 Effekt (kw/hk) 11/15 11/15 17/23 17/23 22/30 22/30 32/44 32/44 Vridmoment (Nm) 53,5 53,5 80,1 80,1 98,4 98,4 139,3 139,4 Dieseltankens volym (liter) Hydraulsystem Pump med variabel cylindervolym axialkolv axialkolv axialkolv axialkolv axialkolv axialkolv axialkolv axialkolv Max drifttryck (Bar) Hydraulflöde (l/min) 2x15,5 2x15,5 2x26,4 2x26,4 2x38,4 2x38,4 2x57,1 2x57,1 1:a tillsatsflöde (l/min) 31,1 26,5 40,7 40, ,1 57,1 Hjälptryck (Bar) Förarmiljö l l l l O O O O O l l l l Svängsystem Konstruktion med liten vändradi l l l l l Stighastighet (/huv) (varv/min) 9,5 9,8 8,7 8,8 8,9 8,9 8,9 8,9 Transmission Körhastighet - Låg (km/h) 2,0 2,0 2,3 2,3 2,5 2,5 2,8 2,8 Körhastighet - Hög (km/h) 3,5 3,5 4,1 4,1 4,5 4,5 4,6 4,6 Underrede Variabel bredd l Arbetsvikt (t) 1,70 1,78 2,70 2,84 3,50 3,90 4,95 5,30 (t) 1,58 1,66 2,38 2,70 3,66 Grävkraft Skopans brytkraft (kn) 13,3 14,0 19,3 22,0 27,4 27,4 35,3 35,3 Skoparmens brytkraft (kn) 7,4 7,8 12,0 13,0 15,0 17,0 23,6 23,6 Modeller E16B E18B E26BSR E29BSR E35BSR E39BSR E50BSR E55B Dimensioner I - Larvbandets bredd (mm) J - Underredets längd (mm) K - Bandlängd på marken (mm) M - Mittavstånd, tippningsmekanismer (mm) O - Bakpartiets svängradie (hytt/huv) (mm) N - Bladets radie på marken (mm) B - Bladbredd (mm) E - Bladhöjd (mm) B - Max bredd (mm) H - Max höjd (mm) L - Max längd (mm) P - Skopans tjocklek (mm) Dimensioner L ARBETSOMRÅDEN C A F H D E X Y I P B N M K J O G Modeller E16B E18B E26BSR E29BSR E35BSR E39BSR E50BSR E55B Arbetsområden Skoparm (mm) G - Max. grävdjup (mm) A - Min. främre svängradie (hytt/huv) (mm) /1 900 / / / C - Max räckvidd (mm) D - Max. tipphöjd (hytt) (mm) F - Max grävhöjd (hytt/huv) (mm) / / / / X - Blad max lyftning (mm) Y - Blad max sänkning (mm) l Standard O Tillval Ej tillgänglig * Med hytt

6 06 Lyftkapaciteter E16B-modell Arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 230 mm Gummisko / Utan ytterligare motvikt Värdering sida E18B-modell Arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 230 mm Gummisko / Utan ytterligare motvikt Värdering sida E26BSR-modell / arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 250 mm Gummisko / Utan ytterligare motvikt E29BSR-modell / arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 250 mm Gummisko / Utan ytterligare motvikt

7 07 E35BSR-modell / arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 300 mm Gummisko / Utan ytterligare motvikt E39BSR-modell / arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 300 mm Gummisko / Utan ytterligare motvikt E50BSR-modell / arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 400 mm Gummisko / Utan ytterligare motvikt 5,0 (m) E55B-modell / arm: mm / Skopa: 0,044 m3 SAE stackad / Schaktblad ner / 400 mm Gummisko / Utan ytterligare motvikt 5,0 (m)

8 hos din egen återförsäljare New Holland rekommenderar smörjmedel Uppgifter som anges i denna broschyr är ungefärliga. De modeller som beskrivs här kan ändras utan meddelande från tillverkaren. Ritningar och foton kan avse utrustning som antingen är tillval eller avsedd för andra länder. Kontakta våra återförsäljare för mer information. Publicerat av New Holland Brand Communications. Bts Adv. - Tryckt i Italien - 04/16 - TP01 - (Turin) /SOO
