2 engcon Redskapskatalog Koppla av vi hjälper dig att koppla rätt Varsågod, i din hand håller du nu engcons senaste katalog och som vanligt innehåller den en rad produktnyheter för bättre effektivitet, lönsamhet OCH säkerhet. engcons säkerhetsfäste, Q-Safe kommer att förändra vardagen för många grävmaskinister och alla som arbetar omkring deras grävmaskiner. Med Q-Safe tar vi över en del av förarens ansvar att kontrollera att skopan/redskapet är ordentligt låst. Q-Safe är trefaldigt säkert och det blir i det närmaste omöjligt att köra med ett ofullständigt låst redskap. Vi fortsätter också att visa upp nya modeller i Generation 2, en helt ny serie tiltrotatorer utvecklad för morgondagens krav med bland annat 45 graders tiltvinkel, centralsmörjning, kraftig tilt- och roteringskraft. Vi har tidigare lanserat EC226, EC219 och senast EC209. Under hösten 2014 släpper vi EC206 för maskiner 3,5 6 ton och i början av 2015 släpper vi EC214 för maskiner 9 14 ton på de nordiska marknaderna för att något halvår senare släppa våra nya produkter på de utomnordiska marknaderna. Med Q-Safe och Gen 2 fortsätter vi vårt arbete under samlingsnamnet Non Accident Generation engcons namn på ett ökat fokus på arbetsplatsens säkerhet. Välkommen in till en säkrare framtid! engcon reserverar sig för eventuella tryckfel. Funktioner och specifikationer kan ändras utan föregående information. 2 Intro

3 Redskapskatalog engcon Produktöversikt 04 System engcon NYHET Ny generation av EC-Oil. NYHET EC206 EC209 EC214 NYHET MIG2 handtag med tre proportionella funktioner samt handstöd. NYHET EC206-R EC209-R EC214-R 06 Job report: Q-Safe 08 EC-Oil 10 Tiltrotatorer EC02B: 1,5 3,5 ton 12 EC206: 3,5 6 ton 12 EC209: 6 9 ton 13 EC214: 9 14 ton 13 EC219: ton 14 EC226: ton 15 EC30: ton Tillval Styrsystem DC2 16 MIG2 17 Högflödessvivel Rotatorer och tiltfästen EC206-R EC30-R: 3 32 ton 19 TFS30 TFS80: 1 32 ton 19 TFS1 TFS2: ton Integrerade gripar GR05 GR30: 3 32 ton 21 GR20RR 21 NYHET Q-Safe 22 Redskapsfäste Q-Safe 24 Redskapsfästen/ redskapsgrindar Q-Safe 25 S30 S80, S1 S3 26 GS45-ECO GS70-ECO 26 GS30 GS80, GS1 GS Hydrauliska redskap Sten- och sorteringsgrip 28 Timmergrip 29 Gaffelställ 29 Markvibrator 30 Sopvals 30 NYHET Nya skopmodeller. 32 Mekaniska redskap Djupgrävningsskopa 33 VA-skopa 33 Kabelskopa 34 Planeringsskopa 34 Asfaltskärare 35 Rivtand Specifikationer Innehåll 3

4 engcon Redskapskatalog System engcon gör din grävare till en vinstmaskin Allt fler grävmaskinsägare vet att lönsamhet har ett namn: System engcon. Med vårt kompletta redskapsystem blir din grävmaskin maximalt mångsidig och du kan åta dig ännu fler och varierade uppdrag. Med tiltrotatorn som utgångspunkt har engcon utvecklat en rad redskap med höga krav på funktion och kvalitet som gör arbetet lättare, effektivare och med bättre vinstmarginal. System engcon ger dig helt enkelt en helhetslösning som gör att du och din maskin klarar alla utmaningar. System engcon ASP din trygga partner! Med engcons ständigt växande nät av auktoriserade servicepartners, ASP, får du som kund ännu bättre service. Genom engcon Academy fördjupar vi kunskapen om våra produkter hos våra återförsäljare och ASP. När du kontaktar en av våra ASP vet du att den har en gedigen kunskap, rätt verktyg och alltid de reservdelar som vi rekommenderar i lager. Det betyder trygghet för dig som kund samt snabbare och effektivare service. engcon kvalitetscertifierat SS-EN ISO 9001:2008 engcon miljöcertifierat SS-EN ISO 14001: System engcon

5 Redskapskatalog engcon System engcon 5

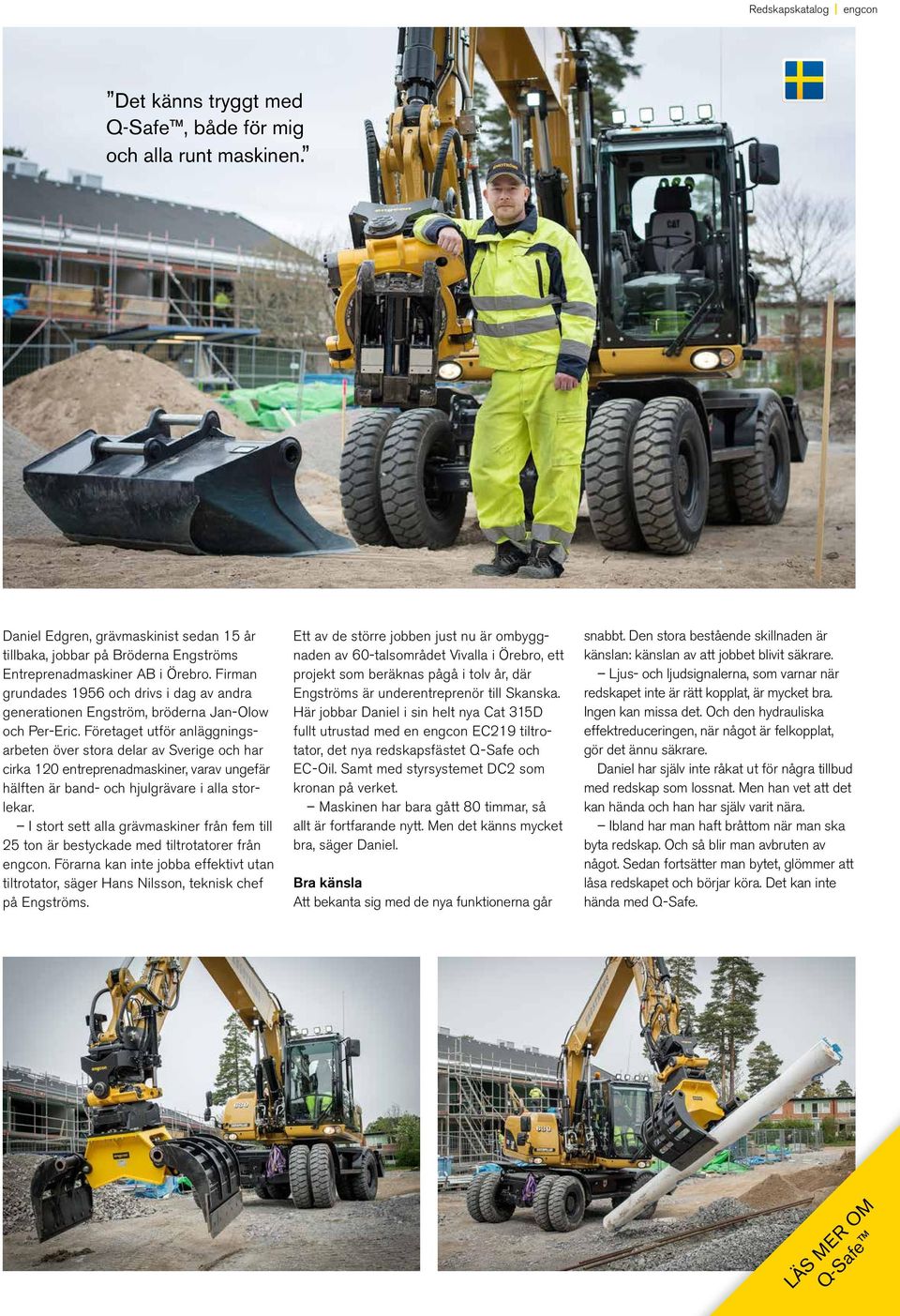

6 engcon Redskapskatalog Q-Safe gör Daniel trygg och arbetsplatsen säkrare När Daniel Edgren byter skopa på grävmaskinen blinkar en varningslampa på bommen och en varningssignal sätter igång. Det slutar inte förrän redskapet är helt rätt kopplat. Jobbarkompisarna klagar på att jag väsnas så, skrattar Daniel och fortsätter: Skämt åsido. Det känns tryggt med Q-Safe, både för mig och alla runt maskinen. 6 Job report: Q-Safe

7 Redskapskatalog engcon Det känns tryggt med Q-Safe, både för mig och alla runt maskinen. Daniel Edgren, grävmaskinist sedan 15 år tillbaka, jobbar på Bröderna Engströms Entreprenadmaskiner AB i Örebro. Firman grundades 1956 och drivs i dag av andra generationen Engström, bröderna Jan-Olow och Per-Eric. Företaget utför anläggningsarbeten över stora delar av Sverige och har cirka 120 entreprenadmaskiner, varav ungefär hälften är band- och hjulgrävare i alla storlekar. I stort sett alla grävmaskiner från fem till 25 ton är bestyckade med tiltrotatorer från engcon. Förarna kan inte jobba effektivt utan tiltrotator, säger Hans Nilsson, teknisk chef på Engströms. Ett av de större jobben just nu är ombyggnaden av 60-talsområdet Vivalla i Örebro, ett projekt som beräknas pågå i tolv år, där Engströms är underentreprenör till Skanska. Här jobbar Daniel i sin helt nya Cat 315D fullt utrustad med en engcon EC219 tiltrotator, det nya redskapsfästet Q-Safe och EC-Oil. Samt med styrsystemet DC2 som kronan på verket. Maskinen har bara gått 80 timmar, så allt är fortfarande nytt. Men det känns mycket bra, säger Daniel. Bra känsla Att bekanta sig med de nya funktionerna går snabbt. Den stora bestående skillnaden är känslan: känslan av att jobbet blivit säkrare. Ljus- och ljudsignalerna, som varnar när redskapet inte är rätt kopplat, är mycket bra. Ingen kan missa det. Och den hydrauliska effekt reduceringen, när något är felkopplat, gör det ännu säkrare. Daniel har själv inte råkat ut för några tillbud med redskap som lossnat. Men han vet att det kan hända och han har själv varit nära. Ibland har man haft bråttom när man ska byta redskap. Och så blir man avbruten av något. Sedan fortsätter man bytet, glömmer att låsa redskapet och börjar köra. Det kan inte hända med Q-Safe. LÄS MER OM Q-Safe

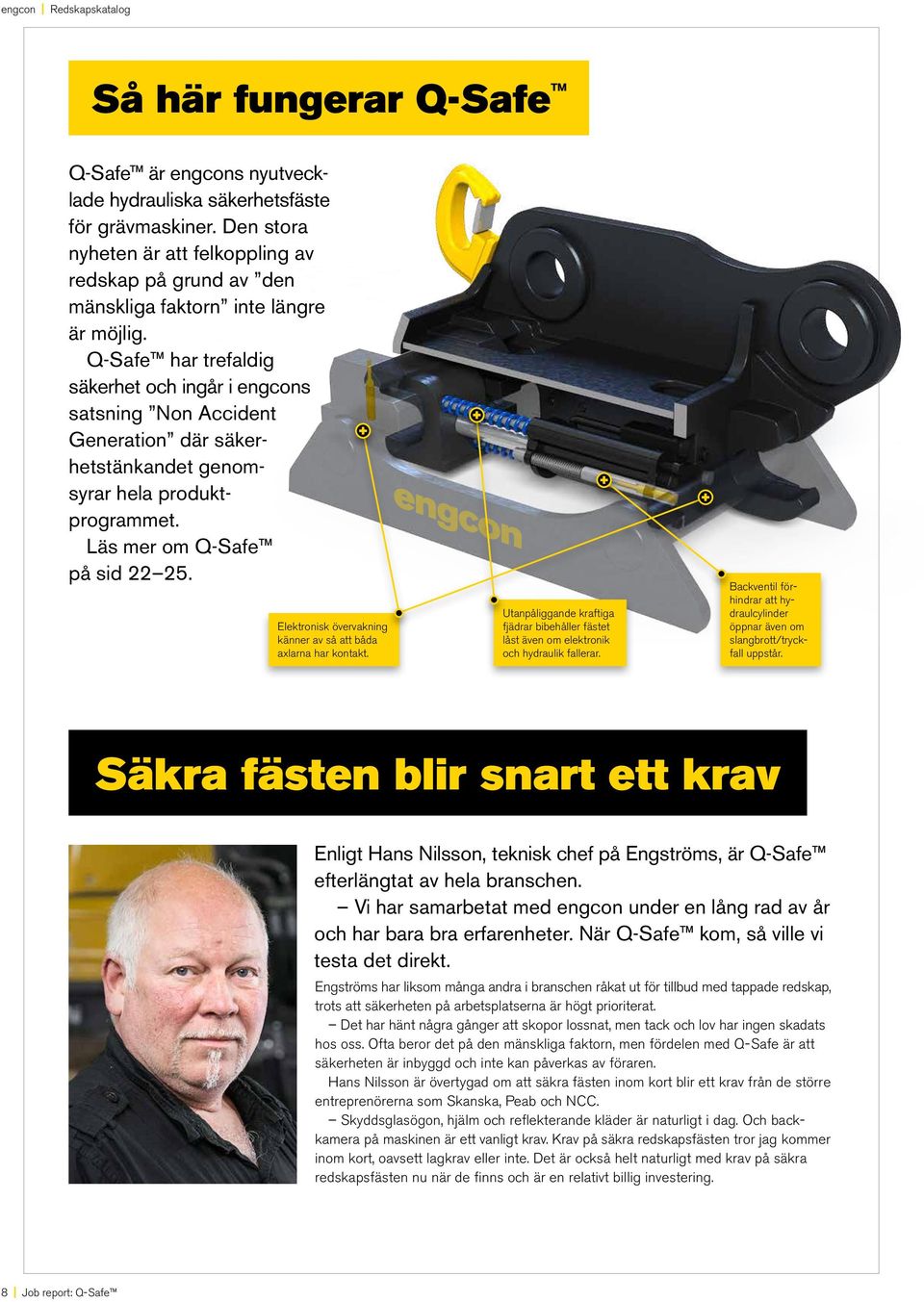

8 engcon Redskapskatalog Så här fungerar Q-Safe Q-Safe är engcons nyutvecklade hydrauliska säkerhetsfäste för grävmaskiner. Den stora ny heten är att felkopp ling av redskap på grund av den mänskliga faktorn inte längre är möjlig. Q-Safe har trefaldig säker het och ingår i engcons satsning Non Accident Generation där säkerhetstänkandet genomsyrar hela produktprogrammet. Läs mer om Q-Safe på sid Elektronisk övervakning känner av så att båda axlarna har kontakt. Utanpåliggande kraftiga fjädrar bibehåller fästet låst även om elektronik och hydraulik fallerar. Backventil förhindrar att hydraulcylinder öppnar även om slangbrott/tryckfall uppstår. Säkra fästen blir snart ett krav Enligt Hans Nilsson, teknisk chef på Engströms, är Q-Safe efterlängtat av hela branschen. Vi har samarbetat med engcon under en lång rad av år och har bara bra erfarenheter. När Q-Safe kom, så ville vi testa det direkt. Engströms har liksom många andra i branschen råkat ut för tillbud med tappade redskap, trots att säkerheten på arbetsplatserna är högt prioriterat. Det har hänt några gånger att skopor lossnat, men tack och lov har ingen skadats hos oss. Ofta beror det på den mänskliga faktorn, men fördelen med Q-Safe är att säkerheten är inbyggd och inte kan påverkas av föraren. Hans Nilsson är övertygad om att säkra fästen inom kort blir ett krav från de större entreprenörerna som Skanska, Peab och NCC. Skyddsglasögon, hjälm och reflekterande kläder är naturligt i dag. Och backkamera på maskinen är ett vanligt krav. Krav på säkra redskaps fästen tror jag kommer inom kort, oavsett lagkrav eller inte. Det är också helt naturligt med krav på säkra redskapsfästen nu när de finns och är en relativt billig investering. 8 Job report: Q-Safe

9 Redskapskatalog engcon TM byt arbetsuppgift sekundsnabbt Äntligen kommer fullhydraliska fästen att bli tillgängligt för alla. Fullhydrauliska fästen har funnits i många år men på grund av det höga priset har de bara kunnat användas i speciella uppdrag. Med EC-Oils enkla funktion ändras detta. Nya uppgraderade EC-Oil är engcons system för automatisk inkoppling av hydraulik, elektronik samt centralsmörjning på valfria hydrauliska redskap och är speciellt anpassad för vår nya serie tiltrotatorer och vårt nya och säkra redskapsfäste Q-Safe *. Som enda leverantör kan vi hjälpa dig med en helhetslösning allt från styrsystem, fäste och redskap till support och säkerhetsanalyser. Använd EC-Oil för sekundsnabba redskaps byten direkt från hytten. Med EC-Oil på redskaps fästet Q-Safe, över och under tiltrotatorn samt på redskapet, kan man vid behov av maximal brytkraft koppla från tiltrotatorn och koppla redskapsfästet direkt på ett hydrauliskt eller mekaniskt redskap. Det sparar vikt, vilket innebär bränslebesparingar och bättre totalekonomi. Detta bildar ett system av redskap som gör jobbet snabbt, effektivt och lönsamt. EC-Oil är konstruerat för maximal driftsäkerhet i krävande miljöer. EC-Oil har inga slangar eller elkablar som rör sig vid inkoppling. Det minskar risken för klämskador och nötning. Det är marknadens enda fullhydrauliska system som klarar att koppla trycksatta redskap med fullt systemtryck. De egenutvecklade olje- och elkopplingarna är designade för att ännu bättre stå emot de tuffa förhållanden som ofta råder kring en grävmaskin. Kopplingarna är marknadens tåligaste, det har visats genom bland annat sprängtester med 400 bars arbetstryck och fältstudier i smutsiga miljöer. Med EC-Oil kopplar du dessutom centralsmörjningen automatiskt. *Från 2014 levererar engcon successivt Q-Safe som standard redskapsfäste i storlekarna S45, S50, S60 och S70. Gäller både som maskinfäste samt under engcons tiltrotatorer. EC-Oil 9

10 u EC02, EC05 och EC206, oavsett styrsystem är försedda med lasthållningsventiler på tiltcylindern. Detta då de endast har en tiltcylinder och vid ev. slangbrott finns ingen annan cylinder som kan bromsa. u Övriga modeller: EC209, EC10, EC214, EC15, EC219, EC20, EC226, EC30 har som standard lasthållningsventiler (2 st/ cylinder) på modeller med styrsystem SS9 (4-slang) och övriga modeller är förberedda för att montera lasthållningsventiler. u Alla tiltrotatorer utrustas med täta slangskydd som förhindrar olja att spruta ut i sidled vid ev. slangbrott. u Alla redskapsfästen av modellen RF, S30, S40, S45, S50, S60, S70 och S80 har dubbel säkerhet i form av att det dels sitter en slangbrottsventil samt fjädrar som håller låskilarna vid ev. slangbrott eller av annan orsak ett trycklöst system. u Gen 2-tiltrotatorer med S45-, S50-, S60- och S70-redskapsfästen kommer successivt levereras med redskapsfästet Q-Safe fr o m S45, S60 och S70 kan då väljas med eller utan EC-Oil. Nya 2-serien tiltrotatorer engcons tiltrotatorer kan anpassas till de flesta av marknadens förekommande grävmaskiner och traktor grävare med maskin vikt från 1,5 32 ton. Under 2014 introducerades den fjärde och femte modellen i Generation 2 tiltrotatorer; EC206 för gräv maskiner i viktklassen 3,5 6 ton och EC214 för gräv maskiner mellan 9 och 14 ton. Serie leveransen av EC206 började i de nordiska länderna under hösten 2014 och modellen blev tillgänglig för länderna utanför Norden i början av Leveransen av EC214 startade i slutet av 2014 för de nordiska länderna och kommer att inledas i mitten av 2015 i resten av världen. Tillsammans med sina storasyskon täcker då 2-serien grävmaskiner från 4 26 ton. Tiltrotatorerna i 2-serien är robusta, lättservade och har fått en ökad tiltvinkel. De har hydraulmotorn på vänster sida, väl skyddad och synlig för föraren, samt är full ständigt förberedda för centralsmörjning och anpassade för högflödes-svivel och självklart EC-Oil.

11 Redskapskatalog engcon Med Generation 2 befäster engcon sin ställning som världsledande tillverkare av tiltrotatorer. Bland fördelarna finns bland annat en tiltvinkel på 45 grader, ökad servicevänlighet, ökade bussningsdimensioner, hydraulmotor på vänster sida och integrerad centralsmörjning. Det senare, att alla smörjpunkter är framdragna till ett och samma smörjblock, sparar mycket tid och pengar för entreprenören. Under 2014 introduceras den fjärde modellen tiltrotator i Generation 2, EC206 som är anpassad för 3,5 6 tons grävmaskiner samt EC214 för maskiner 9 14 ton*. Tillsammans med sina storasyskon täcker då 2-serien grävmaskiner från 3,5 26 ton. u Möjlighet att utrusta med EC-Oil kopplingar över och under tiltrotatorn u Plats för sensorer till maskinstyrning u Upp till 11,5 % högre tiltmoment jämfört med tidigare modeller u Lasthållningsventiler standard på alla modeller med en tiltcylinder samt på övriga modeller med styrsystem SS9. Övriga tiltrotatorer oavsett styrsystem är som standard förberedda för lasthållningsventiler. u Kraftigare överoch underdelar u Utrustad med täta slangskydd som förhindrar olja att spruta ut i sidled vid ev. slangbrott u Alla smörjpunkter framdragna till en och samma smörjcentral u Skruvens diameter ökad, snäckväxeln har blivit tåligare u 45 graders tiltvinkel u Anpassad för högflödessvivel som klarar flöden upp till 150 l/min (ej EC209) u Ny typ av ventiler ger bränslebesparing u Bättre utrymme för ingående slangar u Ökad lagringsyta i tiltaxlarna u Härdade cylinderstänger u Ingjutna smörjkanaler u Förberedd för centralsmörjning, med skyddade smörjpunkter u Upp till 50 % högre brytmoment jämfört med tidigare modeller u Hydraulmotor på vänster sida u Servicevänligare där brytglapp justeras utan demontering u Gen 2-tiltrotatorer med S45-, S50-, S60- och S70-redskaps fästen kommer successivt levereras med redskapsfästet Q-Safe fr o m S45, S60 och S70 kan då väljas med eller utan EC-Oil. * EC206 lanseras hösten 2014 inom Norden och i början av 2015 i de utomnordiska länderna. EC214 lanseras under slutet av 2014 i Norden och i mitten av 2015 i de utomnordiska länderna. Tiltrotatorer 11

12 TM engcon Redskapskatalog Tiltrotatorer EC02B: Anpassningsbar till alla grävmaskiner i viktklassen 1,5 3,5 ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till alla på marknaden förekommande maskiner. Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm EC02B Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC02B kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styrning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Standard 12-volt. EC206: Anpassningsbar till alla grävmaskiner i viktklassen 3,5 6 ton Nya EC206, den fjärde modellen i Generation 2. Likt sina storasyskon har den fördelar som slår de flesta konkurrenter på fingrarna. Integrerade smörjkanaler som alla är framdragna till en och samma smörjpunkt. 45 graders tiltvinkel, m.m. Dessutom har EC206 utrustats med sexkanalssvivel som ger möjlighet till både integrerad grip och extra hydraulfunktion. Lasthållningsventiler är standard. Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag som standard, eller dubbla extrauttag (gäller inte för modeller med grip) EC206 NYHET* Tekniska specifikationer: sid. 37 Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC206 kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styrning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Standard 12-volt. Tillbehör: Integrerad grip (sid ) u Ingjutna smörjkanaler, alla smörjpunkter framdragna till en och samma smörjcentral u Kraftiga över- och underdelar u 45 tiltvinkel u Tiltcylinder har inbyggd lasthållningsventil som standard gäller alla styrsystem u Gripcylindrar** på modeller med grip** och ss9 är utrustade med dumpventil för att undvika tillfälligt tryckfall vid riktningsändring u Justering av brytglapp utan demontering u Tiltaxlar har fått ökad lagringsyta u Anpassad för engcons proportionella styr system DC2 för steglös styrning med högsta precision och fjärr support via mobilnätet u Sex kanalssvivel ger möjlighet till att både ha integrerad grip och extra hydraulfunktion u Klarar höga brytmoment inom angiven maskinklass u Maximal tiltkraft u Kraftigt vridmoment u Moderna ventiler ger bränslebesparing. * EC206 lanseras på de nordiska marknaderna under 2014 och i de utomnordiska länderna i början av 2015 ** Extra utrustning 12 Tiltrotatorer

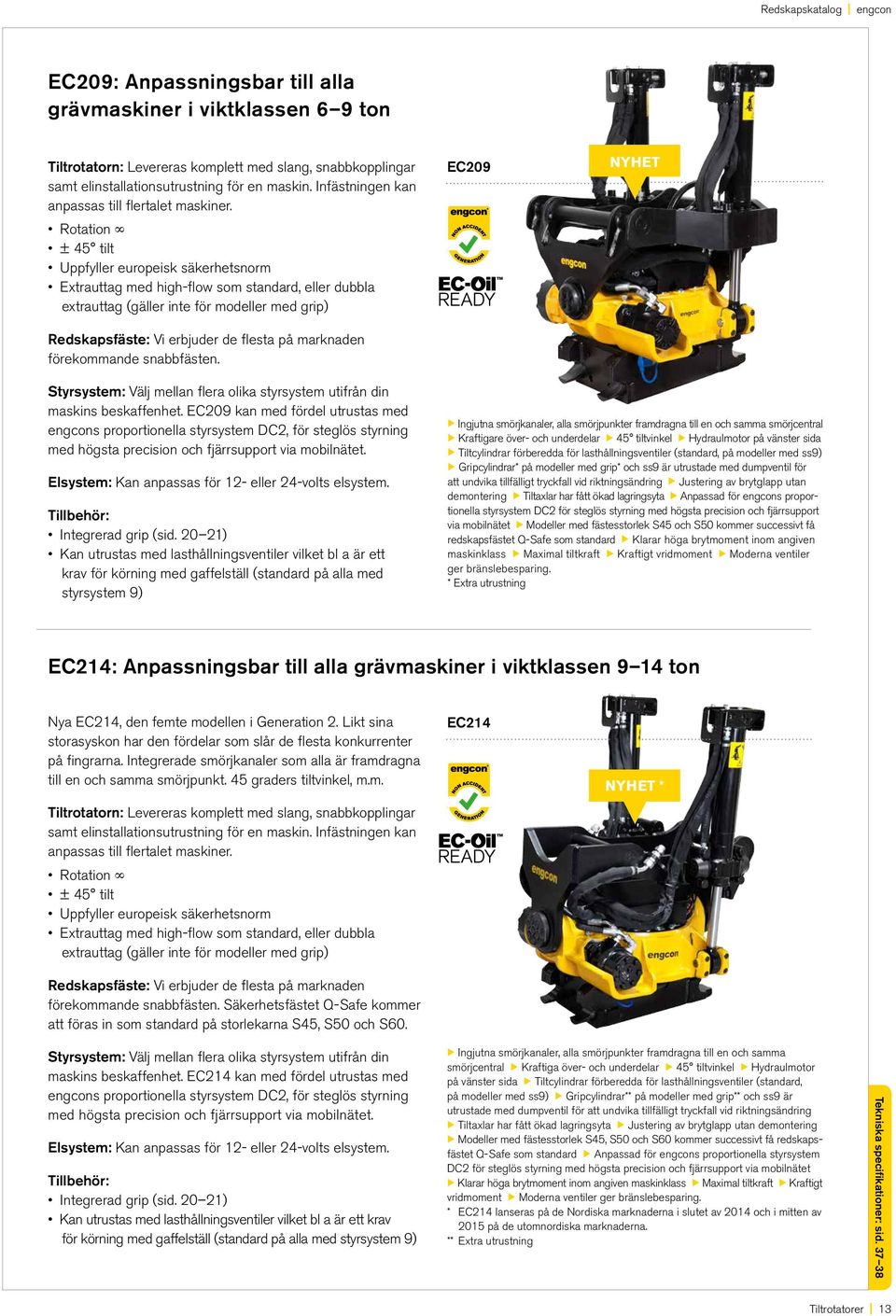

13 TM Redskapskatalog engcon EC209: Anpassningsbar till alla grävmaskiner i viktklassen 6 9 ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. EC209 NYHET Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC209 kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styr ning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Integrerad grip (sid ) Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (standard på alla med styrsystem 9) u Ingjutna smörjkanaler, alla smörjpunkter framdragna till en och samma smörjcentral u Kraftigare över- och underdelar u 45 tiltvinkel u Hydraulmotor på vänster sida u Tiltcylindrar förberedda för lasthållningsventiler (standard, på modeller med ss9) u Grip cylindrar* på modeller med grip* och ss9 är utrustade med dumpventil för att und vika tillfälligt tryckfall vid riktningsändring u Justering av brytglapp utan demontering u Tiltaxlar har fått ökad lagringsyta u An passad för engcons proportionella styrsystem DC2 för steglös styrning med högsta precision och fjärrsupport via mobilnätet u Modeller med fästesstorlek S45 och S50 kommer successivt få redskapsfästet Q-Safe som standard u Klarar höga brytmoment inom angiven maskinklass u Maximal tiltkraft u Kraftigt vridmoment u Moderna ventiler ger bränslebesparing. * Extra utrustning EC214: Anpassningsbar till alla grävmaskiner i viktklassen 9 14 ton Nya EC214, den femte modellen i Generation 2. Likt sina storasyskon har den fördelar som slår de flesta konkurrenter på fingrarna. Integrerade smörjkanaler som alla är framdragna till en och samma smörjpunkt. 45 graders tiltvinkel, m.m. Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) EC214 TM NYHET * Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Säkerhetsfästet Q-Safe kommer att föras in som standard på storlekarna S45, S50 och S60. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC214 kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styr ning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Integrerad grip (sid ) Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (standard på alla med styrsystem 9) u Ingjutna smörjkanaler, alla smörjpunkter framdragna till en och samma smörjcentral u Kraftiga över- och underdelar u 45 tiltvinkel u Hydraulmotor på vänster sida u Tiltcylindrar förberedda för lasthållningsventiler (standard, på modeller med ss9) u Gripcylindrar** på modeller med grip** och ss9 är utrustade med dumpventil för att undvika tillfälligt tryckfall vid riktningsändring u Tiltaxlar har fått ökad lagringsyta u Justering av brytglapp utan demontering u Modeller med fästesstorlek S45, S50 och S60 kommer successivt få redskapsfästet Q-Safe som standard u Anpassad för engcons proportionella styrsystem DC2 för steglös styrning med högsta precision och fjärrsupport via mobilnätet u Klarar höga brytmoment inom angiven maskinklass u Maximal tiltkraft u Kraftigt vridmoment u Moderna ventiler ger bränslebesparing. * EC214 lanseras på de Nordiska marknaderna i slutet av 2014 och i mitten av 2015 på de utomnordiska marknaderna. ** Extra utrustning Tekniska specifikationer: sid Tiltrotatorer 13

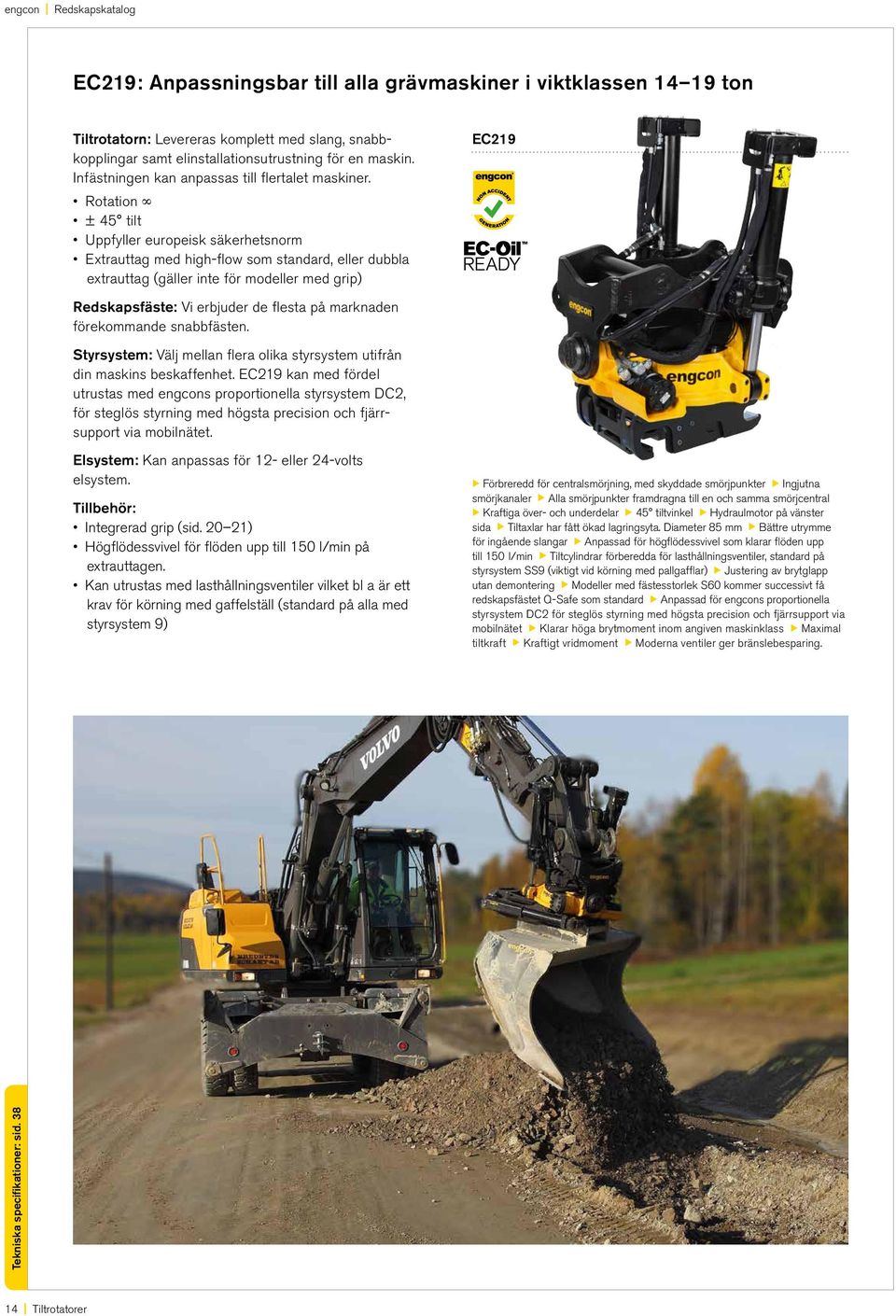

14 TM engcon Redskapskatalog EC219: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) EC219 Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC219 kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styrning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Integrerad grip (sid ) Högflödessvivel för flöden upp till 150 l/min på extrauttagen. Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (standard på alla med styrsystem 9) u Förbreredd för centralsmörjning, med skyddade smörjpunkter u Ingjutna smörjkanaler u Alla smörjpunkter framdragna till en och samma smörjcentral u Kraftiga över- och underdelar u 45 tiltvinkel u Hydraulmotor på vänster sida u Tiltaxlar har fått ökad lagringsyta. Diameter 85 mm u Bättre utrymme för ingående slangar u Anpassad för högflödes svivel som klarar flöden upp till 150 l/min u Tiltcylindrar förberedda för lasthållningsventiler, standard på styrsystem SS9 (viktigt vid körning med pallgafflar) u Justering av brytglapp utan demontering u Modeller med fästes storlek S60 kommer successivt få redskapsfästet Q-Safe som standard u Anpassad för engcons proportionella styrsystem DC2 för steglös styrning med högsta precision och fjärrsupport via mobilnätet u Klarar höga brytmoment inom angiven maskinklass u Maximal tiltkraft u Kraftigt vridmoment u Moderna ventiler ger bränsle besparing. Tekniska specifikationer: sid Tiltrotatorer

15 TM Redskapskatalog engcon EC226: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. EC226 Rotation ± 45 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC226 kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styrning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Standard 24-volts elsystem. Tillbehör: Integrerad grip (sid ) Högflödessvivel för flöden upp till 150 l/min på extrauttagen Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ. (standard på alla med styrsystem 9) u Förbreredd för centralsmörjning, med skyddade smörjpunkter u Ingjutna smörjkanaler u Alla smörjpunkter framdragna till en och samma smörjcentral u Kraftigare över- och underdelar u Plats för sensorer till maskinstyrning u 45 tiltvinkel u Hydraulmotor på vänster sida u Skruvens diameter ökad, snäckväxeln har blivit tåligare u Tiltaxlar har fått ökad lagringsyta. Diameter 100 mm u Servicevänligare där brytglapp justeras utan demontering u Bättre utrymme för ingående slangar u Anpassad för högflödessvivel som klarar flöden upp till 150 l/min u Tiltcylindrar förberedda för lasthållningsventiler (viktigt vid körning med pallgafflar) u Modeller med fästesstorlek S70 kommer successivt få redskapsfästet Q-Safe som standard u Anpassad för engcons proportionella styrsystem DC2 för steglös styrning med högsta precision och fjärrsupport via mobilnätet u Klarar höga brytmoment inom angiven maskinklass u Maximal tiltkraft u Kraftigt vridmoment u Moderna ventiler ger bränslebesparing. EC30: Anpassningsbar till alla grävmaskiner i viktklassen ton Tiltrotatorn: Levereras komplett med slang, snabbkopplingar samt elinstallationsutrustning för en maskin. Infästningen kan anpassas till flertalet maskiner. EC30 Rotation ± 40 tilt Uppfyller europeisk säkerhetsnorm Extrauttag med high-flow som standard, eller dubbla extrauttag (gäller inte för modeller med grip) TM Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. EC30 kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styrning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Integrerad grip (sid ) Högflödessvivel för flöden upp till 150 l/min på extrauttagen Kan utrustas med lasthållningsventiler vilket bl a är ett krav för körning med gaffelställ (standard på alla med styrsystem 9) Tekniska specifikationer: sid. 38 Tiltrotatorer 15

16 engcon Redskapskatalog Tillval Marknadens enda styrsystem med fjärrsupport DC2 uppfyller den nya säkerhetsstandarden ISO som ställer höga krav på alla ingående delar i ett styrsystem som hydraulik, elektronik och mjukvara. Tillsammans med engcons tiltrotatorer och Q-Safe skapar DC2 en tryggare och säkrare arbetsmiljö. DC2 ger bl a möjlighet till band- och hjulstyrning samt bomsväng. Via en app i din smartphone finns möjlighet till fjärrsupport som komplement till pc och USB-kabel. Styrsystemet DC2 uppfyller alla nuvarande och kända framtida säkerhetsvillkor. DC2 Fördelar: DC2 uppfyller nya internationella säkerhetsstandarden SS-EN ISO Montaget går snabbt då all inkoppling sker med kontaktdon Det är enkelt att komma igång då DC2 är utrustat med en automatisk grundkalibreringsfunktion Med PC-programvaran MicroConf gör du finjusteringar och kan direkt följa effekten av ändringar när tiltrotatorn är i drift Med tillsatsreglage behöver du inte byta maskinens spakar Systemet gör backup på inställningarna från hyttmodulen till aggregatmodulen Display för visning av larm samt för att göra vissa inställningar Dubbelpytsarfunktion Robust design ökar driftsäkerheten Finns som tillval eller eftermontage Möjlighet till band- och hjulstyrning samt bomsväng Inställningsmöjligheter via blåtand och en s k smartphone som alternativ till pc och usb-kabel Styrning med upp till sex rullar Passar de flesta förekommande maskinmärkena Aggregatmodulen placerad i tiltrotatorn 16 Tillval

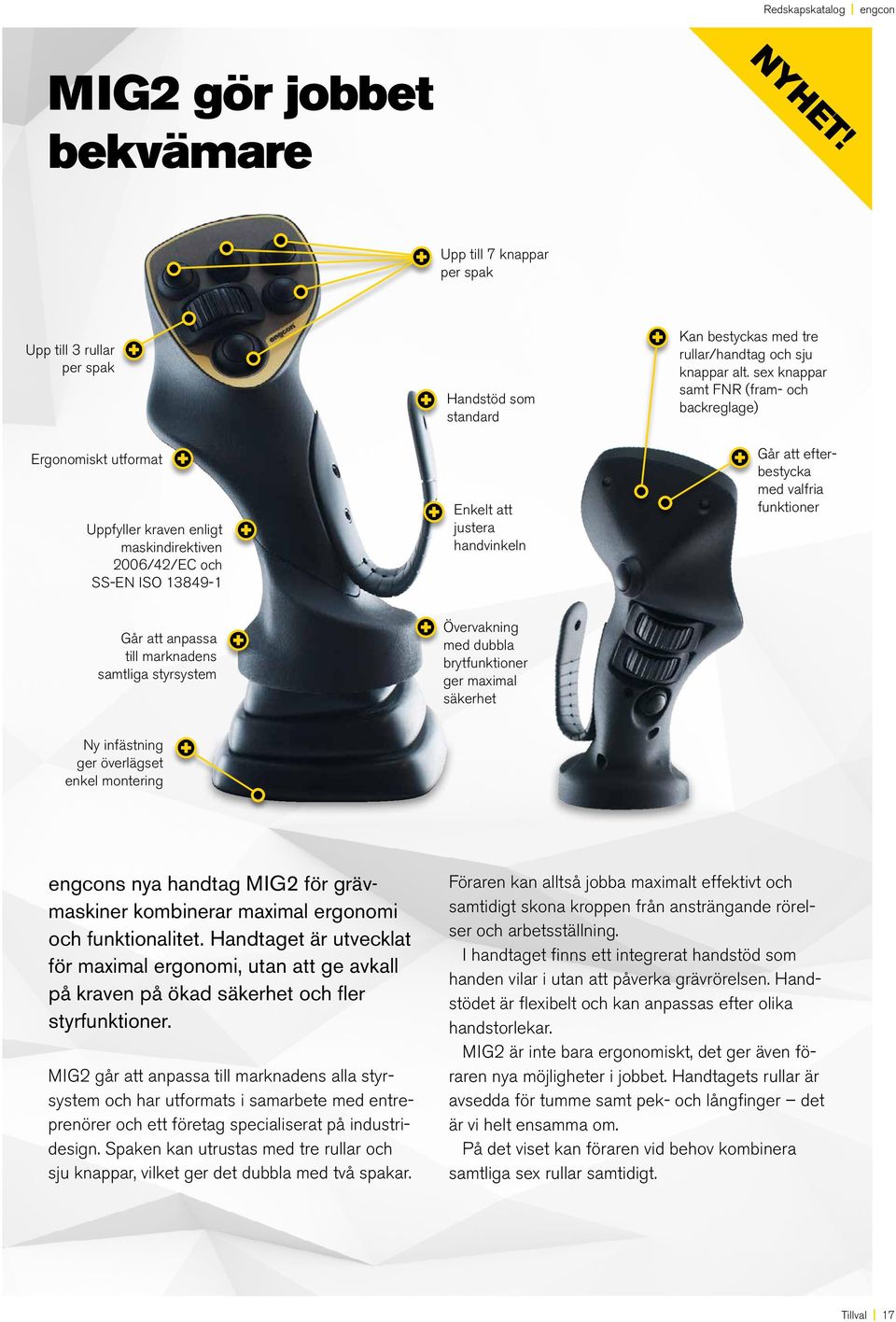

17 Redskapskatalog engcon MIG2 gör jobbet bekvämare NYHET! Upp till 7 knappar per spak Upp till 3 rullar per spak Ergonomiskt utformat Uppfyller kraven enligt maskindirektiven 2006/42/EC och SS-EN ISO Handstöd som standard Enkelt att justera handvinkeln Kan bestyckas med tre rullar/handtag och sju knappar alt. sex knappar samt FNR (fram- och backreglage) Går att efterbestycka med valfria funktioner Går att anpassa till marknadens samtliga styrsystem Övervakning med dubbla brytfunktioner ger maximal säkerhet Ny infästning ger överlägset enkel montering engcons nya handtag MIG2 för grävmaskiner kombinerar maximal ergonomi och funktionalitet. Handtaget är utvecklat för maximal ergonomi, utan att ge avkall på kraven på ökad säkerhet och fler styrfunktioner. MIG2 går att anpassa till marknadens alla styrsystem och har utformats i samarbete med entreprenörer och ett företag specialiserat på industridesign. Spaken kan utrustas med tre rullar och sju knappar, vilket ger det dubbla med två spakar. Föraren kan alltså jobba maximalt effektivt och samtidigt skona kroppen från ansträngande rörelser och arbetsställning. I handtaget finns ett integrerat handstöd som handen vilar i utan att påverka grävrörelsen. Handstödet är flexibelt och kan anpassas efter olika handstorlekar. MIG2 är inte bara ergonomiskt, det ger även föraren nya möjligheter i jobbet. Handtagets rullar är avsedda för tumme samt pek- och långfinger det är vi helt ensamma om. På det viset kan föraren vid behov kombinera samtliga sex rullar samtidigt. Tillval 17

18 engcon Redskapskatalog Högflödessvivlar HFSE: Högre hydraulflöden som standard NYHET engcons tiltrotatorer EC214, EC219, EC226 och EC30 kommer som standard under 2015 successivt utrustas med HFSE (High Flow Standard Electric) svivel som tillåter högre hydraulflöden. Med en s.k. NG10-ventil levererar sviveln, beroende på valt redskap och konfiguration, flöden på upp till 120 liter i minuten. Det gör det möjligt att driva högflödeskrävande verktyg på extrauttagen. EC214 är första modellen att utrustas med HFSE som standard, därefter följer övriga modeller. HFSE har utöver sex hydraulkanaler även en elektrisk kanal, en anpassning för engcons prisade säkerhetsfäste Q-Safe som löpande blir standardfäste på alla tiltrotatorer med fästestyperna S45, S60, S70 och S80. HFSE Specifikationer Typ Högflödessvivel HFSE Flöde extrauttag: (l/min) Upp till 120* * Flödet beror på typ av vald konfiguration. Mottryck och andra faktorer påverkar kapaciteten. Kontakta engcon för mer information. HFX: Högflödessvivel för extra krävande extrautrustning Grävmaskinerna utrustas med allt fler och flödeskrävande extrautrustningar och detta ställer helt andra krav på tiltrotorerna än tidigare. Detta har engcon löst genom utvecklingen av en högflödessvivel, vilken garanterat klarar 150 liter/min utan nämnvärd effektförlust eller värmeuppkomst. Högflödessviveln kan fås till modellerna EC15B, EC219, EC226 och EC30. Utvecklings arbetet har även inneburit en ny typ av ventil, vilken sänker bränsleförbrukningen samt eliminerar värmeuppkomster. HFX Specifikationer Typ Högflödessvivel HFX Flöde extrauttag: (l/min) 150 u Svivel som ger dig full kontroll över hydraulflödet u Kör flödeskrävande redskap direkt via tiltrotatorn, som markvibrator eller släntklippare, där det annars kan vara svårt att komma åt med traditionella metoder u Klarar mycket högre flöden vid bibehållet tryck u En fri 3/4 retur (krävs fri retur på maskinen) och en läckoljekanal finns att tillgå. Endast SS5 & SS Tillval

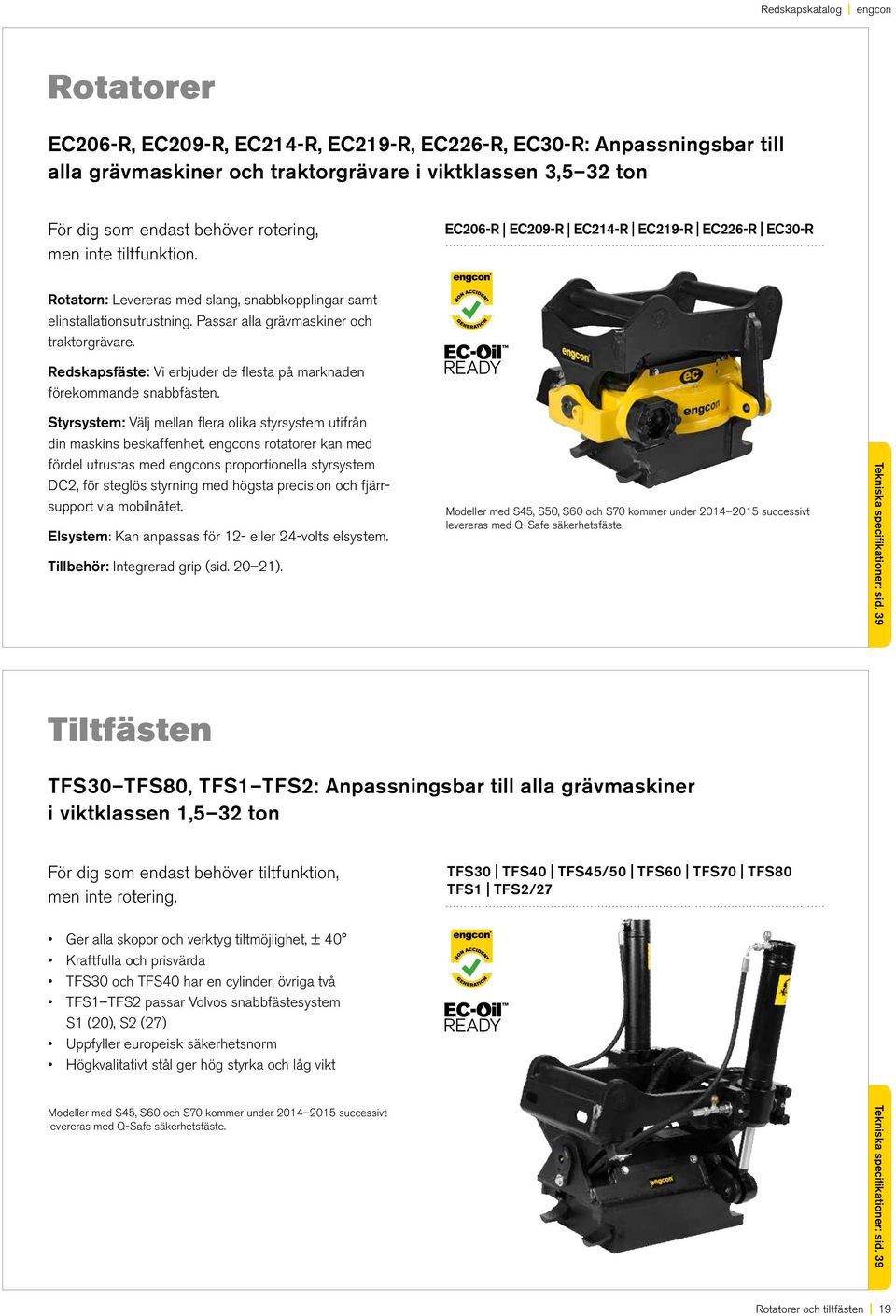

19 TM Redskapskatalog engcon Rotatorer EC206-R, EC209-R, EC214-R, EC219-R, EC226-R, EC30-R: Anpassningsbar till alla grävmaskiner och traktorgrävare i viktklassen 3,5 32 ton För dig som endast behöver rotering, men inte tiltfunktion. EC206-R EC209-R EC214-R EC219-R EC226-R EC30-R Rotatorn: Levereras med slang, snabbkopplingar samt elinstallationsutrustning. Passar alla grävmaskiner och traktorgrävare. Redskapsfäste: Vi erbjuder de flesta på marknaden förekommande snabbfästen. Styrsystem: Välj mellan flera olika styrsystem utifrån din maskins beskaffenhet. engcons rotatorer kan med fördel utrustas med engcons proportionella styrsystem DC2, för steglös styrning med högsta precision och fjärrsupport via mobilnätet. Elsystem: Kan anpassas för 12- eller 24-volts elsystem. Tillbehör: Integrerad grip (sid ). Modeller med S45, S50, S60 och S70 kommer under successivt levereras med Q-Safe säkerhetsfäste. Tekniska specifikationer: sid. 39 Tiltfästen TFS30 TFS80, TFS1 TFS2: Anpassningsbar till alla grävmaskiner i viktklassen 1,5 32 ton För dig som endast behöver tiltfunktion, men inte rotering. TFS30 TFS40 TFS45/50 TFS60 TFS70 TFS80 TFS1 TFS2/27 Ger alla skopor och verktyg tiltmöjlighet, ± 40 Kraftfulla och prisvärda TFS30 och TFS40 har en cylinder, övriga två TFS1 TFS2 passar Volvos snabbfästesystem S1 (20), S2 (27) Uppfyller europeisk säkerhetsnorm Högkvalitativt stål ger hög styrka och låg vikt TM Modeller med S45, S60 och S70 kommer under successivt levereras med Q-Safe säkerhetsfäste. Tekniska specifikationer: sid. 39 Rotatorer och tiltfästen 19

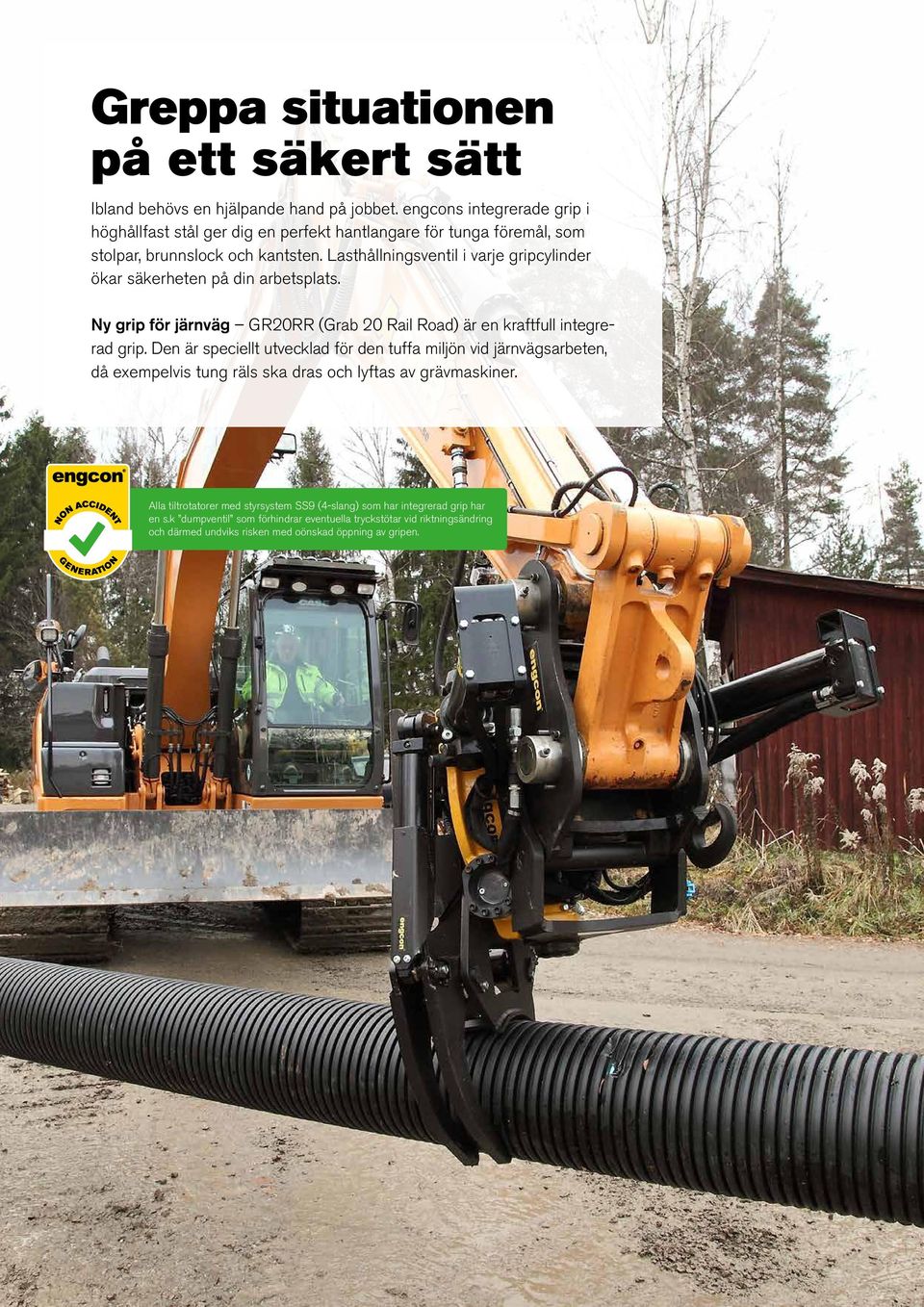

20 Greppa situationen på ett säkert sätt Ibland behövs en hjälpande hand på jobbet. engcons integrerade grip i höghållfast stål ger dig en perfekt hantlangare för tunga föremål, som stolpar, brunnslock och kantsten. Lasthållningsventil i varje gripcylinder ökar säkerheten på din arbetsplats. Ny grip för järnväg GR20RR (Grab 20 Rail Road) är en kraftfull integrerad grip. Den är speciellt utvecklad för den tuffa miljön vid järnvägsarbeten, då exempelvis tung räls ska dras och lyftas av grävmaskiner. Alla tiltrotatorer med styrsystem SS9 (4-slang) som har integrerad grip har en s.k dumpventil som förhindrar eventuella tryckstötar vid riktningsändring och därmed undviks risken med oönskad öppning av gripen.

21 Redskapskatalog engcon Integrerade gripar GR05 GR30: Integrerad grip för tiltrotator och rotator 3 32 ton Griparmen är tillverkad av höghållfast stål för styrka och låg vikt Säkra lyft med lasthållningsventil i varje gripcylinder Perfekt hantlangare på byggarbetsplatsen Smidig hantering av t ex stolpar och kantsten Praktisk vid rör- och brunnsläggning Finns för tiltrotator/rotator EC206, EC209, EC214, EC219, EC226 och EC30 3 fingerklor som standard Uppfyller europeisk säkerhetsnorm GR05 GR10 GR20B GR30 Fördelar GR20B: u Gripvidd * mm beroende på redskapsfäste u Kraftigare gripskydd u Fast mothåll u Förbättrade axellåsningar * S60GR20, QS60GR20 och S1GR20: 820 mm S70GR20, QS70GR20 och S2GR20: 950 mm Fördel GR30 (S80 och S3): u Gripvidd upp till 1080 mm MARKNADENS STÖRSTA GRIPVIDD GR20RR: Integrerad grip för EC214 och EC219* Den nya integrerade gripen GR20RR är speciellt utvecklad för den tuffa miljön som griparna utsätts för längs järnvägen, där det ofta dras och lyfts tung räls med grävmaskiner. GR20RR Fördelar: Kraftfull konstruktion anpassad för tyngre och krävande användning som t ex inom järnvägsbranschen. Nedvinklad upp till 42 grader Stor gripvidd 820 mm Skyddade cylindrar * Standard fästeskombinationer: S45, S50, S60 och SMP2 Ej möjliga: S1 och S2 Övriga fästeskombinationer på förfrågan. Tekniska specifikationer: sid. 40 Integrerade gripar 21

22 engcon Redskapskatalog TM världens säkraste redskapsfäste Q-Safe är engcons nyutvecklade redskapsfäste för grävmaskiner. Den stora nyheten är att felkoppling av redskap på grund av den mänskliga faktorn inte längre är möjlig. Systemet tar helt enkelt över en del av förarens ansvar för säkerheten. Q-Safe har trefaldig säkerhet och ingår i engcons satsning Non Accident Generation där säkerhetstänkandet genomsyrar hela produktprogrammet. Med Q-Safe har engcon konstruerat världens säkraste redskapsfäste där risken för felkoppling byggts bort. Med en fullt utrustad Q-Safe monterat på grävmaskinen måste bl a skopan eller valt redskap ha markkontakt med ett visst tryck. Det går alltså inte att lossa skopan/redskapet hängande uppe i luften. 1 1 När Q-Safe redskapsfäste får kontakt med skopans/ redskapets första axel varnas omgivningen av skarpa ljud- och ljussignaler. Samtidigt begränsas maskinens svängfunktion (Option). 2 Så länge inte skopan/redskapet är ordentligt låst på båda axlarna, fortsätter ljud och ljus att varna. Dessutom är svängspärren fortsatt aktiverad. 2 3 När båda axlarna har full kontakt tystnar/slocknar varnade ljud och ljus och svängspärren hävs. Maskinen är redo för arbete med skopan/redskapet fullständigt kopplat. Redskapet kan nu bara lossas när det vilar med ett visst tryck mot marken (Option). Q-Safe redskapsfäste med säkerhetsfunktioner som: a elektronisk övervakning via två av varandra oberoende givare som känner av så att båda axlarna har kontakt med redskapet. b backventil som förhindrar att hydraulcylinder öppnar även om slangbrott eller tryckfall uppstår. c utanpåliggande kraftiga fjädrar som bibehåller fästet låst även om elektronik och hydraulik fallerar. d dessutom låses bakre axeln av en kilformad och smart konstruerad stål-läpp som förhindrar att redskapet faller ur sitt läge, oavsett vad som skulle fela med alla övriga säkerhetsfunktioner Redskapsfäste Q-Safe

23 Redskapskatalog engcon NYHET! Lyftkroken är säkerhetsklassad enl. EN ISO /A1:2009 och EN ISO /A1:2009 Trefaldig säkerhet med inbyggda funktioner, som via grävmaskinens hydraulsystem, förhindrar felaktigt handhavande. Förberett för inkoppling av externt varningssystem, som signal eller ljus. Dubbla elektroniska givare säkerställer kontakt med främre och bakre axel. Kraftiga fjädrar bibehåller låsningen även vid tryckfall. Dubbla elektroniska givare säkerställer kontakt med främre och bakre axel. Fram- och bakaxellås eliminerar risken för olyckor med svängande redskap. Lås-läppens unika utformning förhindrar bakre axeln att åka ur. u Backventil förhindrar låscylindern att åka tillbaka även om tryckfall uppstår. u Q-Safe är från fabrik förberett för EC-Oil, engcons automatiska hydraulkopplingssystem. TM Redskapet måste ha markkontakt för att kunna aktivera redskapslåset. Grävmaskinens svängfunktion är låst så länge ett redskap bara är kopplat till den ena axeln. Q-Safe är trefaldigt säkert genom: elektronisk övervakning, hydraulisk låsning och mekanisk spärrfunktion. Med Q-Safe tar säkerhetssystemet delvis över förarens ansvar för att koppla redskapet rätt, vilket ger en säkrare arbetsplats. Q-Safe levereras i basutförande med ett varnande system. Det fullständiga systemet med svängningsbegränsning och markkontakt för att lossa redskap är en option för maximal säkerhet och monteras i samråd med respektive maskinleverantör. Från 2014 levererar engcon successivt Q-Safe som standardredskapsfäste i storlekarna S45, S50, S60 och S70. Gäller både som maskinfäste samt under engcons tiltrotatorer. Du är extra säker med Q-Safe + Q-Safe fungerar oberoende av tiltrotatorns styr system och är förberett för EC-Oil som ger auto matisk anslutning av hydraulik och el samt central smörjning på hydrauliska redskap. + Q-Safe säkerhetslåsning är dimensionerad att tåla full grävkraft i alla riktningar. + Låscylindern är beräknad och dimensionerad för att klara den kraft som max kan uppstå för att öppna fästet av yttre grävkrafter för gällande maskinstorlek. + Låsningsytans vinkel mot grävkrafter är under hela rörelsen 90 grader eller mer, vilket innebär att fästet hela tiden strävar att självstänga av grävkrafterna. + Q-Safe uppfyller nuvarande säkerhetsstandarder EN474, SS-EN ISO och SS-EN ISO samt kommande ISO Redskapsfäste Q-Safe 23

24 Byt arbetsuppgift snabbt och säkert engcon erbjuder marknadens nyaste och säkra fäste Q-Safe, som dessutom kan utrustas med EC-Oil som kopplar hydraulik, centralsmörjning och el automatiskt. Valet är ditt välj mellan allt ifrån ett mekaniskt fäste upp till vårt nyaste säkra fästessystem Q-Safe med EC-Oil som även kopplar el och hydraulik automatiskt.

25 TM Redskapskatalog engcon Q-Safe världens säkraste redskapsfäste QS45 QS70/QS45-ECO QS70-ECO: För alla grävmaskiner i viktklassen 6 25 ton Fördelar Q-Safe Hydraulisk låsning med trefaldig säkerhet: 1. Elektronisk övervakning känner av att båda axlarna har kontakt 2. Backventil förhindrar att hydraulcylinder öppnar även om slangbrott/tryckfall uppstår 3. Utanpåliggande kraftiga fjädrar bibehåller fästet låst även om elektronik och hydraulik fallerar Redskapet kan bara kopplas loss när det vilar med ett visst tryck mot marken (Option) Fram- och bakaxellås eliminerar risken för olyckor med svängande redskap Q-Safe levereras som standard med extern ljud- och ljusvarning för att varna omgivningen Så länge inte redskapet är säkert och fullständigt kopplat, är grävmaskinens svängfunktion begränsad (Option) Q-Safe QS45, QS50, QS60 och QS70 är från fabrik förberedda för EC-Oil och dess funktioner med automatisk el- och hydraul koppling** Glappfri konstruktion med dubbla anligg ningsytan jämfört med många fästes system Längre upphämtningskrokar (hajkäftar) för att lättare och säkrare plocka upp verktyg Svetsat i höghållfast stål Låsläppens unika utformning förhindrar bakre axeln att åka ur Finns både som maskinfäste och som redskapsfäste under tiltrotator QS45 QS50 QS60 QS70 QS45-ECO QS50-ECO QS60-ECO QS70-ECO NYHET* * Produktionen av Q-Safe startar med början 2014 och kommer stegvis införas som engcons standardfäste. Passar alla grävmaskiner inom angiven storleksklass oberoende av styrsystem Lyftkroken är säkerhetsklassad enl. EN ISO /A1:2009 och EN ISO /A1:2009 Q-Safe levereras i basutförande med ett varnande system. Det fullständiga systemet med svängningsbegränsning och markkontakt för att lossa redskap är en option som beställs i samråd med respektive maskinleverantör. ** Från 2014 levererar engcon successivt Q-Safe som standard-redskapsfäste i storlekarna S45, S50, S60 och S70. Gäller både som maskinfäste samt under engcons tiltrotatorer. Q-Safe redskapsfäste belönades för säkerhet och innovation vid GaLaBau Tekniska specifikationer: sid. 40 Redskapsfäste Q-Safe 25

26 engcon Redskapskatalog Redskapsfästen S30 S80, S1 S3: För alla grävmaskiner i viktklassen 1 32 ton Tekniska specifikationer: sid. 41 Tekniska specifikationer: sid. 40 Kan levereras med hydraulisk eller mekanisk låsning Hydraulisk låsning för snabba redskapsbyten direkt från hytt Glappfri anslutning Växlingsbara mellan djup- och höjdgrävning (S30 S80) Robusta, pålitliga och prisvärda Låga inbyggnadsmått Låg vikt Svetsat i höghållfast stål Typgodkänd lyftkrok (ej S30 och S40) Redskapsgrindar EC-Oil GS45-ECO, GS50-ECO, GS60-ECO och GS70-ECO för alla grävmaskiner i viktklassen 6 30 ton Skop/redskapsgrind anpassad för EC-Oil kopplingar Enkelt att modifiera skopor för engcons snabbfästen Robusta, pålitliga och prisvärda Svetsat i höghållfast stål Redskapsgrindar GS30 GS80, GS1 GS3: För alla grävmaskiner i viktklassen 1 32 ton Enkelt att modifiera skopor för engcons snabbfästen Robusta, pålitliga och prisvärda Svetsat i höghållfast stål S30 S80 S1 S3 2014/2015 ersätts denna typ av redskapsfäste med redskapsfästet Q-Safe i storlekarna S45, S50, S60 och S70. Läs mer på sid 23. GS45-ECO GS70-ECO GS30 GS80 GS1 GS3 26 Redskapsfästen

27 Redskap med finesser engcon erbjuder ett brett sortiment med hydrauliska redskap för din grävmaskin. Redskapen är utformade för maximal hållbarhet och är speciellt anpassade för att fungera ihop med engcons tiltrotatorer och redskapsfästen. Självklart kan redskapen utrustas med EC-Oil för snabba redskapsbyten direkt från hytten. Sten- och sorteringsgrip u Lastventil och tryckackumulator bibehåller gripkraften under lång tid och säkerställer säker lyftning (SK). u Uppfyller europeiska säkerhetsstandarder förhindrar felaktigt handhavande. Markvibrator u Uppfyller europeisk säkerhetsnorm.

28 engcon Redskapskatalog Sten- och sorteringsgrip SK05, SK10, SK15, SK20, SK30: För alla grävmaskiner i viktklassen 3 32 ton Gripens skär är försett med slitstål Alla engcon SK-gripar går att extrautrusta med löstagbara tänder Lastventil och tryckackumulator bibehåller gripkraften under lång tid och säkerställer säker lyftning (SK) Uppfyller europeiska säkerhetsstandarder Expanderbussningar i större leder Svensk konstruktion för utmärkt geometri och problemfri drift SK05 SK10 SK15 SK20 SK30 TM SK15 med EC-Oil koppling SK20 med tänder SK20 med rotator Tekniska specifikationer: sid Hydrauliska redskap

29 TM Redskapskatalog engcon Timmergrip TG16S TG55S: För alla grävmaskiner engcons timmergripar är tillsammans med tiltrotator det ultimata verktyget för rundvirkeshantering och lättare sorteringsarbeten. Griparna är förstärkta med Hardox för lång livslängd och kan anpassas med ett stort antal infästningar. TG16S TG55S Tekniska specifikationer: sid. s Gaffelställ GH1000 GHH1200: Gaffelställ för grävmaskiner engcon gaffelställ/pallgafflar En robust och genomtänkt konstruktion för bästa genomsikt. Härdade gafflar borgar för lång lisvlängd. GH1000 GHH1200 OBS! Kontrollera alltid vilka säkerhetsföreskrifter som gäller vid användandet av pallgaffel på aktuell maskin. Vid användandet av pallgaffel tillsammans med tiltrotator, skall lasthållningsventil vara monterad på tiltrotatorn. Tiltcylindrarna på engcons tiltrotatorer generation 2, är som standard förberedda för lasthållningsventiler och med detta enkla att eftermontera. GH = mekanisk spridning, GHH = hydraulisk spridning TM Tekniska specifikationer: sid. s Hydrauliska redskap 29

30 TM engcon Redskapskatalog Markvibrator PP350, PP600, PP950: För alla grävmaskiner i viktklassen 6 32 ton Packningsplatta av slitplåt Sidoplåtar för utplanering av fyllnadsmassor Öppen i kortsidorna för enkel tömning av plattans översida Sammanfogad med gummielement som placerats för effektiv isolering av vibratorerna kombinerat med tillräcklig styvhet vid planering Vibratorenhet och hydrauldetaljer väl skyddade innanför sidoplåtarna Kan utrustas med valfri infästning Komplett med flödesventil Uppfyller europeisk säkerhetsnorm Levereras standard exklusive infästning och maskinslangar Tandemkopplade vikter PP350 PP600 PP950 Bäst i test engcons markvibrator PP600 visade bäst resultat vid ett opartiskt test utfört av diplomerad geolog Dr. H. Seeliger i tyska Kassel. Packningsgraden var anmärkningsvärd och uppgick till 103,2 % vid två överfarter och 101,6 % vid sex överfarter. PP3200: För alla grävmaskiner i viktklassen 3 16 ton Lågt flödesbehov (35 liter) gör att PP3200 kan drivas direkt via extrauttagen på tiltrotatorn Perfekt att andvända tillsammans med EC-Oil Variabel arbetsbredd Specialanpassade packdynor Packningsplatta av slitplåt Sidoplåtar för utplanering av fyllnadsmassor Öppen i kortsidorna för enkel tömning av plattans översida Sammanfogad med gummielement som placerats för effektiv isolering av vibratorerna kombinerat med tillräcklig styvhet vid planering Vibratorenhet och hydrauldetaljer väl skyddade innanför sidoplåtarna Kan utrustas med valfri infästning Uppfyller europeisk säkerhetsnorm Levereras standard exklusive infästning och maskinslangar PP3200 TM Tekniska specifikationer: sid. 42 Tillbehör: Breddningsplåtar, schaktblad, specialanpassade packningsdynor för t ex packning i spontprofiler. 30 Hydrauliska redskap

31 TM Redskapskatalog engcon Sopvals SR800 SR2000: Sopvals för grävmaskiner engcons sopvalsar Utökar tillsammans med tilt rotator grävmaskinens nyttjandegrad och öppnar oanade möjligheter inom en mängd specialområden. Oavsett om ni ska sopa snö, sand, grus eller jord blir detta snabbt det favorit redskap ni inte kan vara utan. På vintern finner ni områden som t ex övergångsställen, gångbanor, spårväxlar, bod och containertak, altantak, m.m- som normalt kräver manuell skottning för hand. På sommaren används borsten för sopning av sandningssand, gräsmattor, grunder, murar, berg, m.m. Det är egentligen bara fantasin som begränsar möjligheterna. Drivningen sker med en hydraulmotor, utväxlingen med kedjedrift vilket ger möjlighet till förändring av varvtal på borstvalsen. Den öppna konstruktionen medger en oöverträffad servicevänlighet och standard borstarna i polypropylen byts snabbt och enkelt. SR800 SR1300 SR1600 SR1800 SR2000 Tekniska specifikationer: sid. 42 Hydrauliska redskap 31

32 Redskap som tål riktigt tuffa tag engcon erbjuder ett brett mekaniskt redskapsprogram, anpassat efter dina behov. Redskapen är tillverkade i stål av hög kvalitet och utformade för största flexibilitet och spricktålighet. Slit- och skärstål har en hårdhet på ca 500 brinell. Dessutom förstärker vi redskapen med Hardox på de mest utsatta punkterna för att klara extra hård belastning. Skopor u Inga av engcons skopor är konstruerade med krokar som gör det möjligt att fuska vid flytt av redskap, exempelvis genom att med skopskäret kroka i en skopa. Detta medför en uppenbar risk för att skoporna glider av skopskäret på skopan som bär de andra skoporna.

33 Redskapskatalog engcon Djupgrävningsskopa DB01 DB32: För alla grävmaskiner i viktklassen 1,5 32 ton NYHET DB32 engcon djupgrävningsskopa Robust konstruktion för tuffa tag. En favorit för den som schaktar och gräver i svåra förhållanden där snabb inträngning och lätt fyllning prioriteras, t ex vid schakter och andra massförflyttningar som kräver kapacitet. DB01 DB32 Skopan kan vid önskemål utrustas med följande tillbehör: Tandsats* Tandskydd Bladtänder * Vid val av tandsats standardmonteras engcons skopor med tandsystem Cat J. För andra tandsystem, kontrollera tillgänglighet med engcon VA-skopa TB09 TB16: För alla grävmaskiner i viktklassen 6 30 ton engcon VA-skopa Speciellt utformad för grävning av vatten och avlopp, samt andra servicearbeten där en djupgrävningsskopa med lite längre botten samt med ett skärstål utan tänder erfordras. VA-skopan är likt övriga skopor i engcons sortiment förstärkt med Hardox på de mest utsatta ställena. TB09 TB16 Tekniska specifikationer: sid. 42 Tekniska specifikationer: sid. 43 Mekaniska redskap 33

34 engcon Redskapskatalog Kabelskopa CB01 CB25: För alla grävmaskiner i viktklassen 1,5 32 ton Tekniska specifikationer: sid. 43 engcon kabelskopa För grävning med minimal bredd för t ex kabel eller annat som kräver smala grävdiken. Den långa formen med ger djupa diken utan att tiltrotatorn kommer ner under ytnivån. Tandsats finns som tillval och levereras då färdigmonterat. CB01 CB25 Planeringsskopa GB01 GB29: För alla grävmaskiner i viktklassen 1,5 32 ton engcon planeringsskopa Optimerad tillsammans med erfarna entreprenörer för användning tillsammans med tilt rotator. Fasade hörn från botten ända upp i taket för att undvika kollision med husväggar och annat som är ut satt vid rotering av skopan. Konisk form för lättare fyllning samt anpassad vinkel på 16 grader mellan infästning och botten för att lättare kunna rotera skopan utan att mista materialet. GB01 GB29 2 Fördelar engcon planeringsskopa 1 1 Fasade hörn för att undvika kollision Tekniska specifikationer: sid Tiltrotatoranpassad takvinkel Hardox-förstärkta övriga slitytor Konisk form för lättare fyllning & bättre släpp Slit & skärstål 500 brinells hårdhet 34 Mekaniska redskap

35 Redskapskatalog engcon Asfaltskärare TC05 TC20: För alla grävmaskiner i viktklassen 3 32 ton engcons asfaltskärare Med asfaltskärare från engcon får du fina snitt och undviker fördyrade omkostnader med asfalt som grävs bort i onödan. Kan även med fördel användas för fina snitt på gräsytor och andra ställen där det krävs precision. TC05 TC10 TC15 TC20 Tekniska specifikationer: sid. 43 Rivtand R5 R30: För alla grävmaskiner i viktklassen 1,5 32 ton engcon rivtand Med rivtand från engcon klarar du frusen och hård mark utan problem. Rivtanden eller som många benämner den tjälkroken är optimerad för bästa riv och brytmoment i hårt material. R5 R10 R15 R20 R30 Tekniska specifikationer: sid. 43 Mekaniska redskap 35
