1 Ilsbo Entreprenadprodukter llsbo Kedjeröjare H-serien llsbo Universalblad SBE240-serien

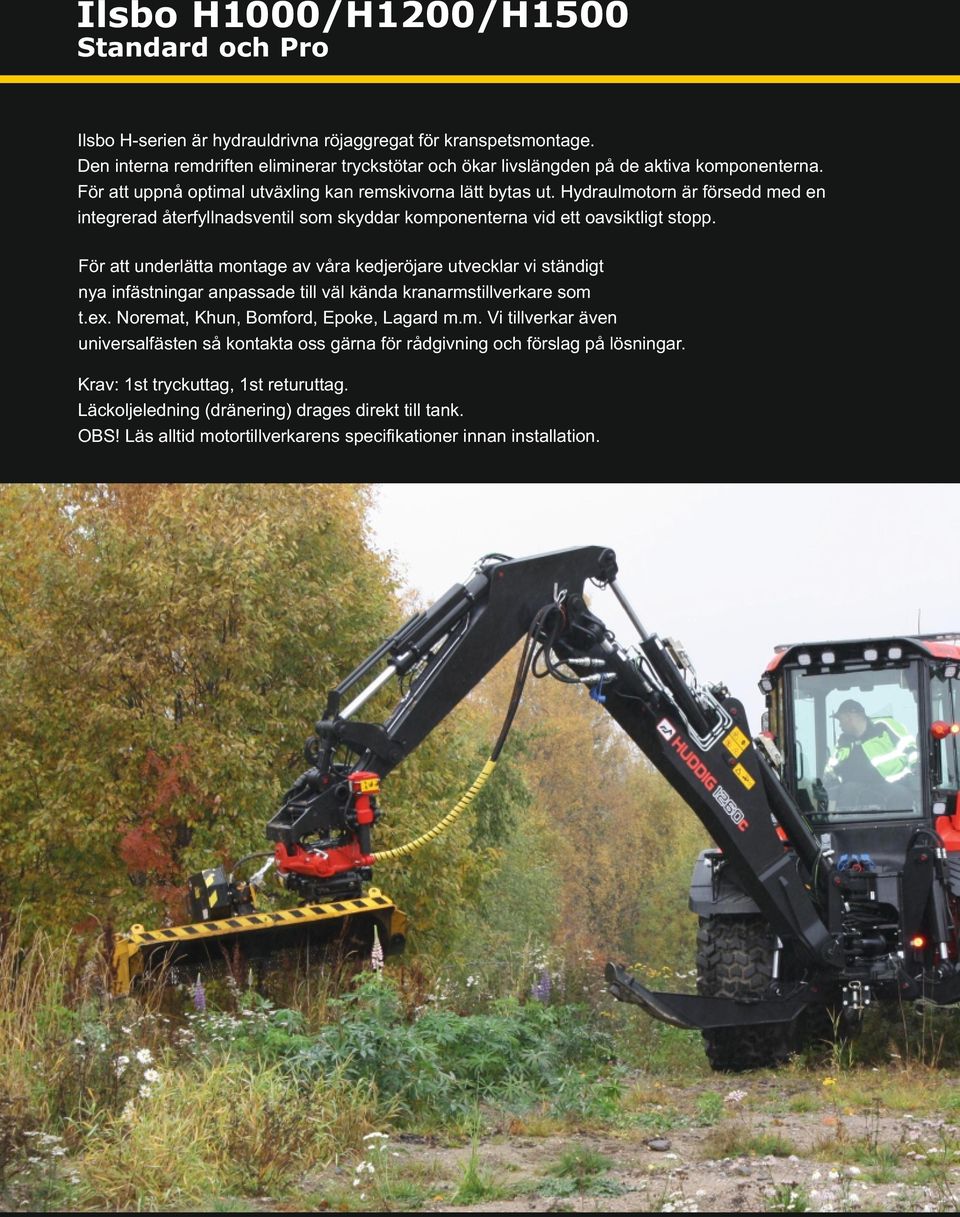

2 Ilsbo H1000/H1200/H1500 Standard och Pro Ilsbo H-serien är hydrauldrivna röjaggregat för kranspetsmontage. Den interna remdriften eliminerar tryckstötar och ökar livslängden på de aktiva komponenterna. För att uppnå optimal utväxling kan remskivorna lätt bytas ut. Hydraulmotorn är försedd med en integrerad återfyllnadsventil som skyddar komponenterna vid ett oavsiktligt stopp. För att underlätta montage av våra kedjeröjare utvecklar vi ständigt nya infästningar anpassade till väl kända kranarmstillverkare som t.ex. Noremat, Khun, Bomford, Epoke, Lagard m.m. Vi tillverkar även universalfästen så kontakta oss gärna för rådgivning och förslag på lösningar. Krav: 1st tryckuttag, 1st returuttag. Läckoljeledning (dränering) drages direkt till tank. OBS! Läs alltid motortillverkarens specifikationer innan installation.

3 Intern remdrift förlänger livslängden Extra förstärkning Pro-modellerna levereras från fabriken med extra slitplåtar under huven och utbytbara sektioner av slitmedar. Alla Ilsbo kedjeröjare har slitmedar av Hardox men Pro-modellerna är bestyckade med extra kraftig Hardox (16X100mm).

4 Kranarminfästningar KRANARMINFÄSTNING För att underlätta montage av de hydrauliska kedjeröjarna utvecklar vi ständigt nya infästningar. Våra ledade/låsbara infästningar är uppskattade då leden gör maskinen mer följsam efter marken. Samma fäste kan även låsas i fast läge. Kontakta oss för rådgivning och förslag på lösningar Noremat 2. Kuhn 3. Bomford 4. Lagard mod Lagard mod Ledat/låsbart universalfäste H1000-serien 6. Ledat/låsbart universalfäste H1200-serien 6. Ledat/låsbart universalfäste H1500-serien Obs! Ska fästet nr. 6 monteras på centrumadaptern nr. 10 passar endast fästet med art.nr: Det används för alla modeller i H-serien (H1000/1200/1500). 7. Standardfäste 8. Grind I-40 fäste grävmaskin 8. Grind I-45 fäste grävmaskin I-40 I Grind I-50 fäste grävmaskin I-50 I Grind I-60 fäste grävmaskin Universalfäste för kranspets H1000serien (hydrauliskt tiltbart) vikt 115 kg 9. Universalfäste för kranspets H serien (hydrauliskt tiltbart) vikt 115 kg 9. Universalfäste för kranspets H serien (hydrauliskt tiltbart) vikt 115 kg Obs! Ska fästet nr. 9 monteras på centrumadaptern nr. 10 passar endast fästet med art.nr: Det används för alla modeller i H-serien (H1000/1200/1500). 10. Centrumadapter H1000-serien 10. Centrumadapter H1200-serien 10. Centrumadapter H1500-serien

5 SLITMEDAR, utbytbara H1000-serien H1200-serien H1500-serien VINKLAT STÄNKSKYDD, bak Det vinklade stänkskyddet gör det lättare för maskinen att ta sig över fasta låga hinder i marken. Obs! Som standard har vi lodräta stänkskydd och sidor i maskinen för bästa bearbetning av materialet och minimerad risk för stänk. Passar till alla Ilsbo Kedjeröjare (ej B-modellerna). Levereras i komplett paket inklusive beslag. Stänkskydd 45 H1000-serien Stänkskydd 45 H1200-serien Stänkskydd 45 H1500-serien STÄNKSKYDD, fram Monteras fram på maskinen för att minska risken för stänk. Levereras i komplett paket inklusive beslag. Passar till alla Ilsbo Kedjeröjare. Stänkskydd fram H1000-serien Stänkskydd fram H1200-serien Stänkskydd fram H1500-serien SLAGKEDJA, 10 och 25 meter För dig som förbrukar mycket kedjor finns slagkedja att köpa i 10 och 25 meters längd för egen kapning. Det är mer ekonomiskt att magasinera extra länkar inne i kedjehuset. Alla Ilsbo Kedjeröjare är förberedda för magasinering av extra länkar. Kedja 10 mm 10 M Kedja 10 mm 25 M Kedja 13 mm 10 M Kedja 13 mm 25 M Köps genom eftermarknad KEDJELOCK, Pro-modell Ett kraftigare lock framtaget för dig som kör mycket. Helt dolda svetsar för längre livslängd. Passar till alla Ilsbo Kedjeröjare. Kedjelock Pro P Köps genom eftermarknad Tillbehör De sektionsvis utbytbara medarna är tillverkade i extra kraftig Hardox (16x100mm) och levereras i komplett paket inklusive beslag. Går att eftermontera på alla Ilsbo Kedjeröjare och sektionerna finns att köpa styckevis genom eftermarknad.

6 Ilsbo Universalblad SBE240 Ilsbo Universalblad SBE240 är en egenutvecklad produkt som är anpassad för grävmaskiner. Bladet har en kraftig konstruktion och används professionellt av yrkesfolk i entreprenadbranschen. Det kan köpas med eller utan infästning och kan bestyckas med olika utbytbara standardstål. Bladet har ett stort användningsområde under hela året och kan med fördel användas för isrivning samt att trycka bort överdelen av höga plogvallar längs med vägarna. Storleken och utformningen gör det mycket smidigt och underlättar arbetet med att ta bort snö från trånga utrymmen. Exempelvis parkeringsplatser, framför portar och runt containers m.m. Sommartid används bladet för arbete och utplanering av löst material som matjord, sand, grus och singel.

7 Smidigt, tåligt och effektivt Ilsbo Universalblad SBE240-serien 714 mm (B-mått) ) ått mm m (A- Levereras med eller utan fäste. Kantskydd Kraftig konstruktion 200x12x1220 mm Levereras inkl. skruvförband art. nr Vägstålssats tandad 198x12x1220 mm Levereras inkl. skruvförband art. nr Tillbehör Vägstålssats otandad

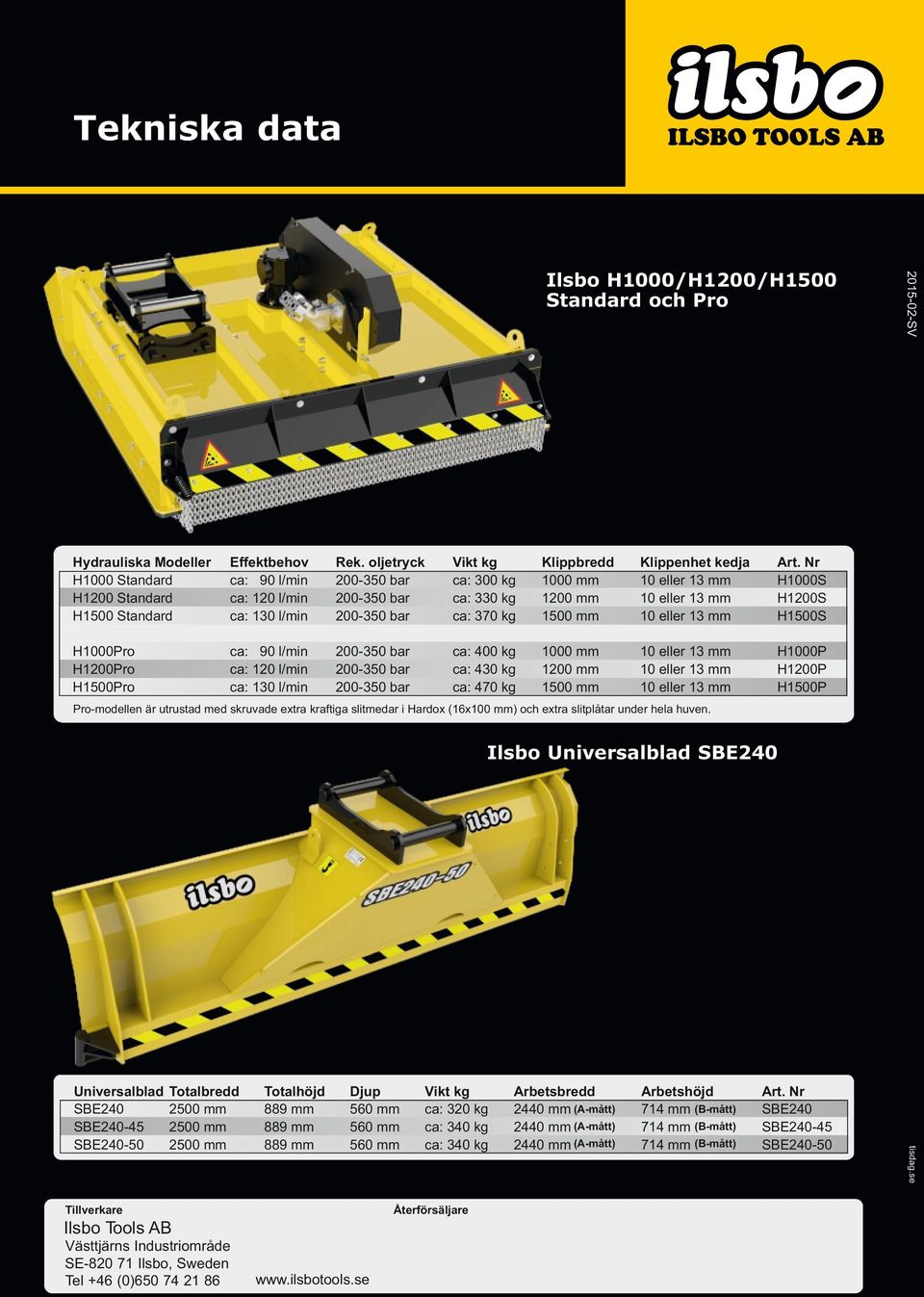

8 Tekniska data Hydrauliska Modeller H1000 Standard H1200 Standard H1500 Standard Effektbehov ca: 90 l/min ca: 120 l/min ca: 130 l/min Rek. oljetryck Vikt kg ca: 300 kg ca: 330 kg ca: 370 kg Klippbredd 1000 mm 1200 mm 1500 mm Klippenhet kedja Art. Nr H1000S H1200S H1500S H1000Pro H1200Pro H1500Pro ca: 90 l/min ca: 120 l/min ca: 130 l/min ca: 400 kg ca: 430 kg ca: 470 kg 1000 mm 1200 mm 1500 mm H1000P H1200P H1500P SV Ilsbo H1000/H1200/H1500 Standard och Pro Pro-modellen är utrustad med skruvade extra kraftiga slitmedar i Hardox (16x100 mm) och extra slitplåtar under hela huven. Ilsbo Universalblad SBE240 Totalbredd 2500 mm 2500 mm 2500 mm Totalhöjd 889 mm 889 mm 889 mm Djup 560 mm 560 mm 560 mm Återförsäljare Tillverkare Ilsbo Tools AB Västtjärns Industriområde SE Ilsbo, Sweden Tel +46 (0) Vikt kg ca: 320 kg ca: 340 kg ca: 340 kg Arbetsbredd 2440 mm (A-mått) 2440 mm (A-mått) 2440 mm (A-mått) Arbetshöjd 714 mm (B-mått) 714 mm (B-mått) 714 mm (B-mått) Art. Nr SBE240 SBE SBE tisdag.se Universalblad SBE240 SBE SBE240-50
