Spearhead Twiga Kombi

Transkript

1 Spearhead Twiga Kombi Användningsområde: Släntklippning Häckklippning Grönytor Produktfördelar: Mekanisk parallellföring Hydraulisk påkörningssäkring Kombi frontmontage En komplett serie av kombi frontmonterade slänt- och häckklippare med räckvidd upp till 7,2 meter där armen är frontmonterad och oljetank samt pump är bakmonterade i 3-punktsupphängningen då traktorn saknar front PTO. Det går snabbt att montera av och på hela maskinen. Kombimontering ger föraren god sikt och en bra flexibilitet eftersom redskapet kan vridas 105 framåt och 50 bakåt. Detta gör det möjligt att klippa bakom exempelvis träd och vägskyltar. Kombimontering ger också bra viktfördelning och säker vägtransport. 80 hk Danfoss LS hydraulsystem med oljekylare och 220 l oljetank, antikavitationsventil, mekanisk parallellföring, flytställning av klippvinkeln och arm, trafikbelysning, joystickbetjäning Danfoss elektrisk proportional (ut/in och upp/ner funktion) och flergreppsbetjäning är standard. Beskrivning Twiga 5000C Twiga 6000C Twiga 6000TC Räckvidd vågrät/ lodrät (m) 5,6/ 6,3 6,3/ 7,2 7,2/ 8,1 Transportbredd (m) 2,2 2,2 2,2 Vikt utan redskap (kg) Flytställning på klippvinkel och arm Standard Standard Standard Pris grundutförande utan redskap Pris på förfrågan Grensåg LRS 1602/2002/2402, arb.bredd 1,6/2,0/2,4 m. se katalog sid Häckklippare HL 150/180/210/240, arb.bredd 1,5/1,8/2,1/2,4 m. se katalog sid 100 Häckklippare HX 170/230/270, arb.bredd 1,7/2,3/2,7 m. se katalog sid 101 Häckklippare RC 162, arb.bredd 1,6 m. se katalog sid 102 Häckklippare RM 232, arb.bredd 2,3 m. se katalog sid 103 Slaghackshuvud MP 120/150, arb.bredd 1,2/1,5 m se katalog sid 104 Kättinghuvud GT 135/155, arb.bredd 1,35/1,55 m. se katalog sid 105 Extrautrustning Autopilot automatisk höjdreglering (kräver joysticksbetjäning) Pris på förfrågan Mekanisk/hydraulisk snabbkoppling, lev per redskap (se katalog sida 75) Pris på förfrågan

2 Räckvidd i världsklass Spearhead Twiga Spearhead Twiga är en komplett serie av väg- och släntklippare samt gren- och häckklippare med räckvidder upp till 9 meter. Maskinerna levereras som trepunktsupphängd för front/bak, revers- eller kombimonterat på traktor alternativt med lastmaskinsfäste till lastmaskin. Vid kombimontage är tank och pump monterad bak på traktorn, medan arm och klipphuvud är frontmonterad. Twiga är en av marknadens mest avancerade konstruktioner. Automatisk påkörningskontroll, intelligenta betjäningslösningar, teleskoparmar och rengöringsfläkt som blåser bort gräsklipp från vägbanan är några exempel på Spearheads innovationsförmåga. Utbudet av tillbehör är stort, dessutom finns möjlighet att specialbeställa din personliga Twiga från Spearhead. C-slaga (standard) Speciellt för gräsklippning och vid grenar upp till 3-4 cm i diameter. Lämnar en perfekt finish och har på grund av sin speciella utformning ett mycket lågt effektbehov. Bredd: 47 mm. Vikt: ca 525 g. Y-slaga (Ypsilonslaga i schackel) Speciellt lämpad för klippning där extremt mycket sten förekommer. Ej ämnad till gren- och häckklippning. Hög kapacitet med sämre klippkvalitet. Bredd: 75 mm. Vikt inkl. schackel: ca 600 g T-slaga (hammarslaga) För grenar upp till 6-7 cm i diameter. Vid mindre grenar och gräs är kapaciteten cirka 20 procent lägre i förhållande till C-slagan. Bredd: 55 mm. Vikt: ca 725 g.

3 Marknadsledande teknik och konstruktion Flexibla kombinationer Kombimontering, bak- och/eller front - montering möjligheterna är många för att tillgodose kundens behov och önskemål till ergonomisk arbetsmiljö och kostnadseffektiv släntklippning. Påkörningssäkring Redskapet ger vika vid påkörning av sten eller dylikt. Produktfördelar: Parallellföring Flexibla kombinationer Kundanpassning Olika redskap Armstyrka Påkörningssäkring Spiralrotor Optimal armstyrka Twigaarmen är uppbyggd av 6/8 mm fjäderstål, vilket ger optimal styrka i förhållande till den mängd material som används. Armen är förstärkt med svetsade lameller och invändiga förstärkningar för att fånga upp de vridningar som uppstår. Arm med parallellföring Från och med Twiga 320 är mekanisk parallellföring av armen standard. Betjäning av maskinen är därför lättare, eftersom endast en ventil behöver aktiveras för att förändra räckvidden. L-slaga (upphängd i schackel) Speciellt bra till gräsklippning vid mycket steniga förhållanden men också till häckklippning. Ersätter T-slagan. Bredd: 55mm. Vikt inkl. schackel: ca 735 g. Nordenslaga (upphängd i schackel) Ersätter C-slagan vid förhållanden med mycket sten. Bredd: 55 mm. Vikt inkl. schackel: ca 540 g. Dubbel spiralrotor Alla slagklippare är utrustad med dubbel spiralrotor. Spiralrotorn ger en mycket jämn och mjuk körning. Jämnt flöde och jämn belastning ger låga underhållskostnader och hög kapacitet.

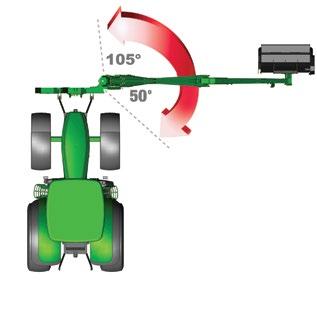

4 Typ och modeller Spearhead Twiga är en komplett serie av väg- och släntklippare samt gren- och häckklippare. Nedan följer en tabell som visar vilka modeller som gäller för de olika monteringar som det finns att välja bland. KOMPAKT Bakmontering Frontmontering* Arm, oljetank och pump monterad som en komplett enhet. Twiga 320 *Twiga 360 Twiga 420 (katalog sid 78-79) KOMBI FRONT Frontmontering Armen är frontmonterad, oljetank och pump är bakmonterad. * 105 vinkling framåt är endast för transportläge (ej arbetsläge) * 50 vinkling bakåt visar påkörningssäkringens funktion Twiga 320C Twiga 360C Twiga 420C *Twiga 5000C *Twiga 6000C *Twiga 6000TC (katalog sid 80-82) ORBITAL Bakmontering Frontmontering Arm, oljetank och pump monterad som en komplett enhet. 220 arbetsområde som bakmonterad. 180 arbetsområde som frontmonterad. Twiga 7000 Twiga 7000LR Twiga 7000T Twiga 7000LRT (katalog sid 83)

5 Typ och modeller BASIC Frontmontering Armen monteras i fronten Twiga 320 och drivs av bärarens egna Twiga 360 hydraulsystem. Twiga 420 Basic-serien levereras *Twiga 5000 utan oljetank och pump. *Twiga 6000 * 105 vinkling framåt är endast för transportläge (ej arbetsläge) * 50 vinkling bakåt är *Twiga 6000T *Twiga 7000 *Twiga 7000LR *Twiga 7000T påkörningssäkringens funktion (katalog sid 84-86) FLEX BAKMONTERAD FLEX REVERSMONTERAD FLEX FRONTMONTERAD Bakmontering Frontmontering Reversmontering Arm, oljetank och pump monterad som en komplett enhet arbetsområde. Twiga FLEX 5000 Twiga FLEX 6000 Twiga FLEX 6000T Twiga FLEX 7000 Twiga FLEX 7000LR Twiga FLEX 7000T Twiga FLEX 7000LRT (katalog sid 88-89)

6 Produktöversikt Spearhead Twiga Twiga modell Räckvidd vågrät (m) Räckvidd lodrät (m) Egenvikt utan redskap (kg) Rek. lägsta vikt på traktor (kg) TWIGA KOMPAKT Twiga 320 3,2 2, Twiga 360 3,6 2, Twiga 420 4,2 3, TWIGA KOMBI Twiga 320C 3,2 2, Twiga 360C 3,6 2, Twiga 420C 4,2 3, Twiga 5000C 5,6 6, Twiga 6000C 6,3 7, Twiga 6000TC 7,2 8, TWIGA ORBITAL Twiga ,0 7, Ring Twiga 7000LR 6,8 8, Ring Twiga 7000T 7,2 8, Ring Twiga 7000LRT 8,3 9, Ring TWIGA BASIC Twiga 320 3,2 2, Twiga 360 3,6 2, Twiga 420 4,2 3, Twiga ,6 6,3 750 Ring Twiga ,3 7,2 800 Ring Twiga 6000T 7,1 8,1 920 Ring Twiga ,7 8, Ring Twiga 7000LR 7,5 8, Ring Twiga 7000T 7,9 8, Ring TWIGA FLEX Twiga ,6 6, Twiga ,3 7, Twiga 6000T 7,2 8, Twiga ,7 7, Twiga 7000LR 7,5 8, Twiga 7000T 7,9 8, Twiga 7000LRT 8,9 9,

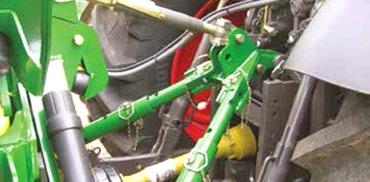

7 Standardutrustning till alla Spearhead släntklippare Oljetank är monterad i vänster sida och blir då en motvikt för släntklippararmen. LED-lampor är standard. Oljekylare är en extra säkerhet mot överhettning av oljan och ingår i Twiga Flex- och Orbitalserien. Trepunktsstabilisering ingår på alla Twiga serier som monteras i lyftarmar. Detta gör att vridningar i lyftarmarna tas upp och släntklipparen sitter stabilt. Tandempump i gjutjärn är standard på alla Twiga Kombi , Orbital och Flex. Den ena pumpen går till styrfunktionen och den andra till att driva redskapet. Flytställning Underlättar körningen för föraren samt mindre slitage. AHS funktionen kan stängas av och då kan armen vridas 90 bak. Perfekt vid klippning i hörn samt att stå stilla och låta armen gå fram och tillbaka. Joystick till Twiga Kompakt, Kombi & Basic på modellerna 320, 360 samt 420. Joystick med rullar till Twiga Kombi , Orbital, Basic samt Flex.

8 Extrautrustning till alla Spearhead släntklippare Autopilot Gör att redskapen följer markens ojämnheter. Hydraulisk snabbkoppling Gör det snabbt och enkelt att byta redskap utan oljespill. Mekanisk snabbkoppling Gör det snabbt och enkelt att byta redskap Bakaxelstabilisering Gör att maskinen blir otroligt stabil när den är monterad bak på traktorn. Frontaxelstabilisering Gör att maskinen blir otroligt stabil när den är monterad fram på traktorn. Frontmontering Korta armar. Frontmontering Kommunalplatta Motvikter Twiga Kompakt Motvikter Twiga (övriga)
