1 UNI Gerdins Components Västerås AB tillhör familjeägda Gerdins Group. Våra ledord är Kvalitet, Effektivitet, Engagemang och Trygghet. Det gäller i såväl kundkontakter och organisation som i produktion och leveranser. Skapandet av långsiktiga kundrelationer, genom att bli Din samarbetspartner in i framtiden är ett uttalat mål för vårt företag. Gerdins Components Västerås AB Kretskortsvägen Västerås Tel Fax info@gerdins.com Mjällom Sollefteå Västerås PRODUCTS Starograd Gdanski Kvalitet Effektivitet Engagemang Trygghet

2 UNI UNI1250 är ett nyutvecklat modernt centralsystem som bygger på principen en kapsling, en funktion & ett beställningsnummer. UNI1250 är ett system med ett mycket brett användningsområde, både för enkla installationer och extrema miljöer. Kapslingarna är tillverkade i polykarbonat har en hög mekanisk hållfasthet och korrosionstålighet. Kapslingarna är därför väl anpassade att användas i t. ex gruvor. Systemet består av färdigmonterade enheter som kompletteras med tomma kapslingar för kringutrustning. De färdigmonterade enheterna består bland annat av kapsling med lastbrytare/säkringslastbrytare, servismätning och gängsäkringscentraler. Kapslingarna är då kompletta med t. ex brytare, jord och nollskena, vred monterat ut genom fronten på kapslingen. Systemet kan förses med skensystem som då placeras i egna kapslingar. Skensystemet finns tillgängligt upp till 1250A

3 Kapslade lastbrytare Kapslingar levereras med vred på grått lock. Förberedd med jord och nollanslutning. Anslutningsklämmor Artnr Benämning Spänning Bredd Höjd Djup E Lastbrytare 160 A 3P 400 V 180 E Lastbrytare 160 A 4P 400 V 180 E Lastbrytare 250 A 3P 400 V 180 E Lastbrytare 250 A 4P 400 V 180 E Lastbrytare 400 A 3P 400 V 180 E Lastbrytare 400 A 4P 400 V 180 E Lastbrytare 160 A 3P 690 V 180 E Lastbrytare 160 A 4P 690 V 180 E Lastbrytare 250 A 3P 690 V 180 E Lastbrytare 250 A 4P 690 V 180 E Lastbrytare 400 A 3P 690 V 180 E Lastbrytare 400 A 4P 690 V 180 E Lastbrytare 630 A 3P 690 V 180 E Lastbrytare 630 A 4P 690 V 180 E Lastbrytare 800 A 3P 690 V 180 E Lastbrytare 800 A 4P 690 V 180 Kapslade säkringsfrånskiljare Kapslingar levereras med transparent dörr förberedd med jord- och nollanslutning. Anslutningsklämmor Artnr Benämning Spänning Bredd Höjd Djup E Säkringsfrånskiljare 1 x 160 A 690 V 180 E Säkringsfrånskiljare 2 x 160 A 690 V 180 Kapslade knivsäkringssocklar Kapslingar levereras med vred på grått lock. Förberedd med jord och nollanslutning. Anslutningsklämmor Artnr Benämning Spänning Höjd Bredd Djup E Knivsäkringssockel 160A 3P 690V 180 E Knivsäkringssockel 250A 3P 690 V 180 E Knivsäkringssockel 400A 3P 690 V 180 Kapslade säkringslastbrytare Kapslingar levereras med vred på grått lock. Förberedd med jord och nollanslutning. Anslutningsklämmor Artnr Benämning Spänning Bredd Höjd Djup E Säkringslastbrytare 125 A 3P 400 V 180 E Säkringslastbrytare 125 A 4P 400 V 180 E Säkringslastbrytare 160 A 3P 400 V 180 E Säkringslastbrytare 160 A 4P 400 V 180 E Säkringslastbrytare 250 A 3P 400 V 255 E Säkringslastbrytare 250 A 4P 400 V 255 E Säkringslastbrytare 400 A 3P 400 V 255 E Säkringslastbrytare 400 A 4P 400 V 255 E Säkringslastbrytare 125 A 3P 690 V 180 E Säkringslastbrytare 125 A 4P 690 V 180 E Säkringslastbrytare 160 A 3P 690 V 180 E Säkringslastbrytare 160 A 4P 690 V 180 E Säkringslastbrytare 250 A 3P 690 V 255 E Säkringslastbrytare 250 A 4P 690 V 255 E Säkringslastbrytare 400 A 3P 690 V 255 E Säkringslastbrytare 400 A 4P 690 V 255 E Säkringslastbrytare 630 A 3P 690 V 255 E Säkringslastbrytare 630 A 4P 690 V 255 Kapsling för effektbrytare Kapsling för bestyckning med valfri ABB TX effektbrytare och förberedd med jord och nollanslutning. E är förbereddför TX1 och 3, i normmontage utan vred. E är förberedd för TX2. E är förberedd för T4 och T5. E inkluderar vred och vredmekanism. Anslutningsklämmor Artnr Benämning För brytare Höjd Bredd Djup E Kapsling för effektbrytare TX1,TX3 180 E Kapsling för effektbrytare TX2 180 E Kapsling för effektbrytare TX4, T5 180 Kapslade strömtransformatorinsatser Kapslingar levereras med grått lock. Anslutningsklämmor E Strömtransformatorinsats 250A 180 E Strömtransformatorinsats 500A 180

4 Kapsling med kabelgenomföring Kapsling komplett med kabelgenomföring. Lock och spröjs inkluderat. E Kapsling med kabelgenomföring 2 x 75 Ø E Kapsling med kabelgenomföring 2 x 75 Ø 180 E Kapsling med kabelgenomföring 3 x 75 Ø 180 Kapslade gängsäkringscentraler Kapslingen levereras komplett med gängsäkringar och transparent dörr. Jord/Nollsystem monteras i en egen kapsling från det håll som anslutningen sker. E Gängsäkringscentral 3 x 25A 180 E Gängsäkringscentral 6 x 25A 180 E Gängsäkringscentral 2 x 63A 180 E Gängsäkringscentral 4 x 63A 180 E Gängsäkringscentral 2 x 25A + 2 x 63A 180 Kapslade gängsäkringscentraler, plintat Kapslingen levereras komplett med gängsäkringar och transparent dörr. Säkringarna är kopplade till plint för utgående faser, nolla och jord. Kompletteras med kapsling på plintsidan. E Gängsäkringscentral 3 x 25A 180 E Gängsäkringscentral 6 x 25A 180 E Gängsäkringscentral 2 x 63A 180 E Gängsäkringscentral 4 x 63A 180 E Gängsäkringscentral 2 x 25A + 2 x 63A 180 Kapslingsunderdelar Kapslingsunderdelar för fri bestyckning. Kapslingar 220x, x och x har 4st flänsöppningar, kapslingar x och x har 6st flänsöppningar. Kapslingarna sammanfogas med montagehylsa E , åtgår 2st per kapslingssida. Kapsling med sida mm kan sammanfogas mot 2st 220mm kapslingar och kapsling med sida mm kan sammanfogas mot 2st mm kasplingar. E Kapslingsunderdel E Kapslingsunderdel 130 E Kapslingsunderdel 130 E Kapslingsunderdel 130 E Kapslingsunderdel 130 Kapslingsunderdelar för DIN-komponenter Kapslingsunderdel avsedd för montage av normkomponenter. Kapslingen kompletteras med dörr eller lock. Jord/Nollsystem monteras på DIN-skena avsedd för normmontage eller i en egen kapsling från det håll som anslutningen sker. Artnr Benämning Moduler Höjd Bredd Djup E DIN-underdel 1 x 14 M E DIN-underdel 2 x 14 M 130 E DIN-underdel 2 x 20 M 130 E DIN-underdel 3 x 14 M 130 E DIN-underdel 2 x 2 x 14 M 130 E DIN-underdel 4 x 14 M 130 E DIN-underdel 4 x 20 M 130 Kapslad gängsäkringscentral för fri bestyckning Kapslingar avsedd för fri bestyckning av gängsäkringar, ej plats för Jord/Nollsystem i xmm kapsling. Jord/Nollsystem monteras i en egen kapsling från det håll som anslutningen sker. Max 252mm bestyckningsbart utrymme. E Tom gängsäkringscentral 180 E Tom gängsäkringscentral 180 Mellanramar Mellanram med fästskruvar inkluderade. Montage av mellanram ökar kapslingsdjupet med 75mm, flera ramar kan monteras på varandra för önskat djup. E Mellanram E Mellanram 75 E Mellanram 75 E Mellanram 75 E Mellanram 75

5 Lock Lock i transparent eller grått utförande med lockskruvar inkluderade. Locken kan förses med fjäderbelastad skruv E för tryckutjämning i t.ex gruvmiljö. E Grått lock E Grått lock 50 E Grått lock 50 E Grått lock 50 E Grått lock 50 E Transparent lock E Transparent lock 50 E Transparent lock 50 E Transparent lock 50 E Transparent lock 50 Flänsar Flänsar i plast med montagehylsa inkluderad. Multiflänsarna har knockout hål. Artnr Benämning Beskrivning Flänsstorlek E Blindfläns Utan hål 220 E Blindfläns Utan hål E Blindfläns Utan hål E Fläns Övergångsfläns till FL21 E Fläns Övergångsfläns till FL21 E Multifläns 3 x M x M32/ E Multifläns 1 x M50/ x M25/ E Multifläns 3 x M50/ x M16 E Multifläns 17 x M20 E Multifläns 1 x M50/ x M32/ x M25/20 E Multifläns 12 x M25/20 E Multifläns 4 x M40/ x M20 E Multifläns 1 x M40/ x M25/ E Multifläns 1 x M50/ x M40/ x M25/20 Dörr Transparent dörr för montage på kapslingar för t.ex normkomponenter. E Transparent dörr E Transparent dörr 50 Kabelgenomföring med dragavlastning Delbar kabelgenomföring. E , 2 x Ø75. E , 3 x Ø75. Dragavlastning E inkluderar avlastningsklämmaför 1st kabel, vid fler kablar kompletteras med ytterligare klämmor E Artnr Benämning Beskrivning Flänsstorlek E Kabelgenomföring 2 x Ø75 E Kabelgenomföring 3 x Ø75 E Dragavlastning Passar E E Dragavlastning Passar E E Extra klämma Montageplåt Montageplåtar i 2mm plåt eller 5mm pertinax. Artnr Benämning Höjd Bredd Material E Montageplåt 220 Plåt E Montageplåt Plåt E Montageplåt Plåt E Montageplåt Plåt E Montageplåt Plåt E Montageplåt 220 Pertinax E Montageplåt Pertinax E Montageplåt Pertinax E Montageplåt Pertinax E Montageplåt Pertinax Spröjs Spröjsen används vid kapning av kapslingskant efter sammanfogning av lådunderdelar för att bibehålla kapslingsklass. Artnr Benämning Flänsstorlek E Spröjs E Spröjs

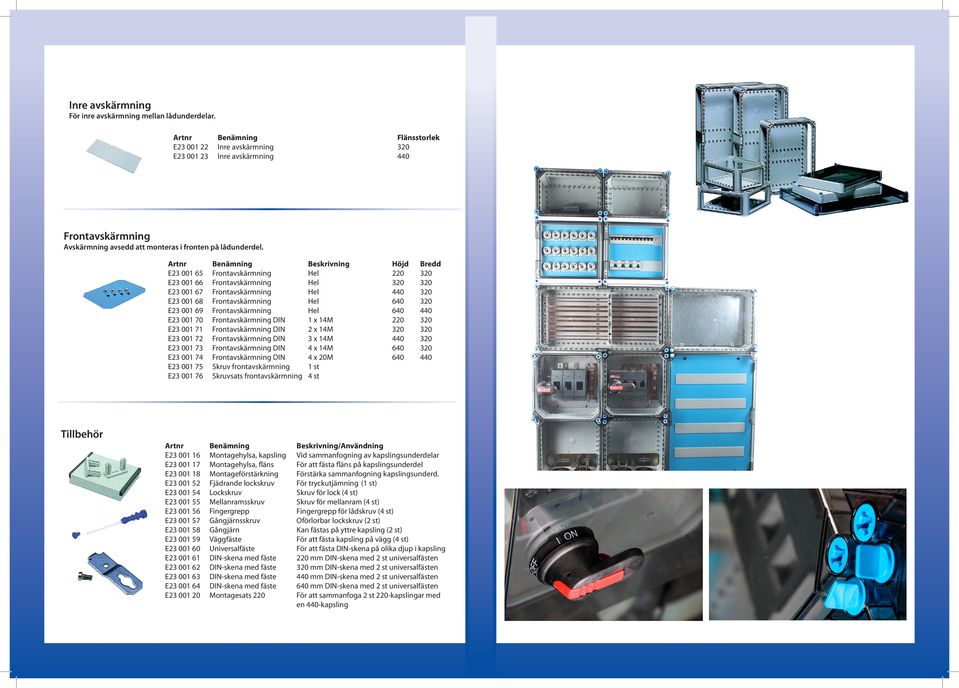

6 Inre avskärmning För inre avskärmning mellan lådunderdelar. Artnr Benämning E Inre avskärmning E Inre avskärmning Flänsstorlek Avskärmning avsedd att monteras i fronten på lådunderdel. Artnr E E E E E E E E E E E E Benämning DIN DIN DIN DIN DIN Skruv frontavskärmning Skruvsats frontavskärmning Beskrivning 1 x 14M 2 x 14M 3 x 14M 4 x 14M 4 x 20M 1 st 4 st Höjd Bredd Tillbehör Artnr Benämning E Montagehylsa, kapsling E Montagehylsa, fläns E Montageförstärkning E Fjädrande lockskruv E Lockskruv E Mellanramsskruv E Fingergrepp E Gångjärnsskruv E Gångjärn E Väggfäste E Universalfäste E DIN-skena med fäste E DIN-skena med fäste E DIN-skena med fäste E DIN-skena med fäste E Montagesats 220 Beskrivning/Användning Vid sammanfogning av kapslingsunderdelar För att fästa fläns på kapslingsunderdel Förstärka sammanfogning kapslingsunderd. För tryckutjämning (1 st) Skruv för lock (4 st) Skruv för mellanram (4 st) Fingergrepp för lådskruv (4 st) Oförlorbar lockskruv (2 st) Kan fästas på yttre kapsling (2 st) För att fästa kapsling på vägg (4 st) För att fästa DIN-skena på olika djup i kapsling 220 mm DIN-skena med 2 st universalfästen mm DIN-skena med 2 st universalfästen mm DIN-skena med 2 st universalfästen mm DIN-skena med 2 st universalfästen För att sammanfoga 2 st 220-kapslingar med en -kapsling
