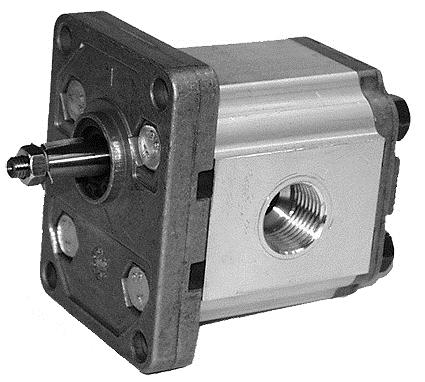

Kracht Kugghjulspump KP 0 Högtryckspump Aluminium

Transkript

1 1 (5) är enkel och robust i sin konstruktion. Det är en så kallad ytterkugghjulspump som klarar att skapa höga tryck. Pumphuset är tillverkat i högvärdig aluminiumlegering, kugghjul och axlar av härdat stål, specialbelagda glidlager och tätningar av nitril (NBR). Kracht har tillverkat kugghjulspumpar i närmare 100 år. De har under årens lopp utvecklat robusta och mycket driftsäkra pumpar med extremt lång livslängd. Ökad precision, bättre dosernoggrannhet, högre sug- och tryckförmåga, samt en ökad livslängd är resultatet av ständigt förbättrade produktionsmetoder. används ofta som hydraulpump i industriella eller mobila system men används även som smörjoljepump i cirkulationssystem, som matarpump till oljebrännare och som skärvätskepump. klarar flöden från 0,6 24 l/min, arbetstryck upp till 280 bar och varvtal upp till varv/min [rpm]. Högkvalitativa pumpar med lång livslängd ger låga driftkostnader Passar för de flesta applikationer, beroende av tryck och flöde Mycket god sugförmåga gör att pumparna klarar långa sugledningar Klarar flöden från 0,6 24 l/min Höga tryck, arbetstryck upp till 280 bar Hög verkningsgrad, upp till 90 % ATEX-klassat utförande på förfrågan

2 2 (5) Konstruktion är enkel och robust i sin konstruktion. Det är en så kallad ytterkugghjulspump som klarar att skapa höga tryck. Pumphuset är tillverkat i högvärdig aluminiumlegering. Tätningar av nitril (NBR). Axlar och kugghjul är tillverkade av sätthärdat stål och glidytorna är finslipade och polerade. Kugghjul med många kuggar (12 st) och en speciell utformning av kug garna ger låga tryck- och flödespulsationer. Kuggens utförande samt tillverkningsprocessen ger hög verkningsgrad och slitstyrka vilket gör det möjligt att använda Kracht KP 0-pumpar under mycket hårda driftsförhållanden. Glidlagren är av sinterbrons och belagda med PTFE och har mycket goda självsmörjande egenskaper. Glidlagren är placerade i lagerhus på var sida om kugghjulen. Krachts kugghjulspumpar kan endast i begränsad omfattning belastas radiellt. I applikationer där axial- och/eller radialkrafter förekommer (t ex kuggdrev eller remdrift) kan extra stödlager monteras. Det finns även möjlighet att erhålla dem som pump motorenhet. Rotationsriktning Vid bestämning av rotationsriktning sett från axelände. Högerrotation (medurs) - flödesriktning vänster till höger. Vänsterrotation (moturs) - flödesriktning höger till vänster. Tekniska data Allmänna data Montagesätt: Flänsmontage Anslutning: Rörgänga (se måttritning) Axeltapp: Standard konisk 1:8 Rotationsriktning: Högerrotation standard Vänsterrotation på begäran Vikt: Se måttritning Montageläge: Valfritt Omgivningstemperatur: ºC Hydrauliska data Arbetstryck Sugsida: pe min = -0,3 bar (undertryck) pe max = 2 bar Trycksida: p max se tabell Oljetemperatur: max 90 ºC Viskositet: cst Rekommenderat viskositetsområde: cst vid driftstemperatur Filterrekommendation: 10 μm nominellt = 30 μm absolut Oljerekommendation: Mineralolja enlig DIN 51524/25 Motorolja enlig DIN51511 Bioolja typ HEES kan användas upp till 70 ºC om max trycket reduceras med 20 % (endast på förfrågan) Material Pumphus: Lager: Aluminium Stålbussning med glidyta belagd med sinterbrons och PTFE Axel och kugghjul: Sätthärdat stål enlig DIN Tätningar: Nitril (NBR) Användningsområde används ofta som hydraulpump i industriella eller mobila system men används även som smörjoljepump i cirkulationssystem, som matarpump till oljebrännare och som skärvätskepump. Verkningsgrad Storlek Verkningsgrad KP 0 tot vol 1-4 0,75 0, ,90 0,90

3 3 (5) Prestanda Storlek Deplacement Tryck max [bar] Max Min varvtal n [rpm] vid p [bar] KP 0 [cm³/varv] pmax pn pd varvtal , , , , , , Erforderlig driveffekt [kw] vid viskositet 34 [cst], varvtal [rpm] och tryck [bar] Storlek Tryck [bar] KP ,1 0,25 0,38 0,56 0,7 0,84 0,85 2 0,15 0,32 0,54 0,77 1,06 1,34 1,6 3 0,25 0,57 0,91 1,3 1, ,3 0,75 1,2 1,6 2,05 2,5-6 0,4 1,05 1,7 2,3 2,95 4,44-8 0,5 1,3 2,1 3,05 3,9 - - Flödeskapacitet [l/min] vid viskositet 34 [cst] och vid varvtal [rpm] Storlek Tryck [bar] KP ,55 1,5 1,45 1,4 1,35 1,34 1,33 2 2,8 2,7 2,65 2,6 2,55 2,5 2,4 3 4,7 4,65 4,6 4,55 4,5 4,45-4 6,3 6,25 6,2 6,15 6,1 6, ,95 8,9 8,85 8, ,75 11,6 11,5 11,45 11,4 - - p D = Maximalt kontinuerligt arbetstryck p max = Maximalt tryck / Spetstryck p N = Maximalt intermittent arbetstryck

4 4 (5) Måttritningar K-fläns, Fyrkantsfläns med konisk axel 1:8 Mått- och vikttabell Storlek A [mm] B [mm] C Vikt [kg] ,4 2,1 2 71,5 33,3 2,2 ⅜" BSP 3 71,5 33,3 2,2 4 76,5 36,7 2,3 6 86,5 42 2,3 ½" BSP 8 86,5 42 2,5

5 5 (5) Beställningsnyckel KP0 = Deplacement 1 / 2 / 3 / 4 / 6 / 8 Anslutningsfläns K = Fyrkantsfläns LA=52,4/72; Ø z =25,4 Rotationsriktning 1 = Medurs 2 = Moturs Lagertyp O = Utan extra kullager (standard) Sug- och tryckanlutning S = Standard (se måttritning) Axeltyp M = Konisk 1:8 Axel 2 O = standard Gavel A = standard Konstruktion 8 = Kod 8 Material M = Aluminium Kugghjul L = Sätthärdat stål Tätningsmaterial 1 = Nitril KP0 3 K 1 O S M O A 8 M L 1 (Exempel)
