1 Typblad /2--55 ACTO 25 till 1600 Dubbelverkande ACTO 25, 50, 100 och 200: kuggstångsväxel kinematik ACTO 400, 800 och 1600: scotch-yoke kinematik ACTO 50 ACTO 400 Utgående moment upp till16000 Nm AMRI är godkänd enligt ISO 9001

2 Allmänt ACTO-serien, dubbelverkande är designad för manövrering av ¼ -varvs ventiler (vridspjäll, kulor, ), och ger utgående moment upp till Nm. Produktionsserien består av 7 enheter : -- ACTO 25, ACTO 50, ACTO 100 och ACTO 200, baserade på kuggstångsväxelkinematik, ger konstant utgående moment över hela slaglängden, -- ACTO 400, ACTO 800 och ACTO1600, baserade på scotch-yoke kinematik, ger ett variabelt moment väl anpassat för manövrering av 1/4-varvs ventiler av större storlek med signifikant hydrodynamiskt moment. I standardversion kan dessa ställdon dränkas under 40 m vatten (söt- eller saltvatten), i råolja eller andra produkter (skyddsklass IP 68). En konstruktion speciellt designad för användning i raffinerade oljeprodukter (vita produkter) finns också. De är i standarversion utrustade med två anordningar inklusive justerbara ändlägesstopp, avluftning och handpumpanslutning (se sid 7) och med en lägesvisare.. Utgående moment Det maximala oljetrycket får inte överstiga 160 bar. Ställdonet är symmetriskt, vilket innebär att luftförbrukningen vid öppna resp. stänga är lika. Ställdon Maximalt tillåtet Utgående moment i Nm beroende på oljetryck Luftutgående moment förbrukning i Nm 60 bar 90 bar 120 bar i cm 2 ACTO , ,5 ACTO ,5 ACTO ACTO ACTO ,6 ACTO ,4 ACTO ,5 Montage på ventiler Ställdonens montageplatta är enligt ISO5211 standard. Därför kan de monteras direkt på ventiler med toppfläns enligt denna standard. De kan även monteras på andra ¼ -varvsventiler med hjälp av en adapter. De är utrustade med en utbytbar insats och kan därför enkelt monteras på ventiler med olika typer av axelända (fyrkant axelända, flat axelända, nyckelgreppaxel). De kan monteras i fyra positioner i intervaller om 90. Ställdon Maximalt tillåtna dimensioner för axel I 5211 Toppfläns * Axel Axel Axel Höjd med fyrkant med flat med nyckel ACTO 25 F07 och F ACTO 50 F10 och F ACTO 100 F ACTO 200 F ACTO 400 F ACTO 800 F16 och F ACTO 1600 F25 och F * Direktmontage mot denna toppfläns på ventilen. Montage med mellanliggande fläns vid annan toppfläns på ventilen (annan DN eller form). 2

ACTO1600, baserade på scotch-yoke kinematik, ger ett variabelt moment väl anpassat för manövrering av 1/4-varvs ventiler av större storlek med signifikant hydrodynamiskt moment.

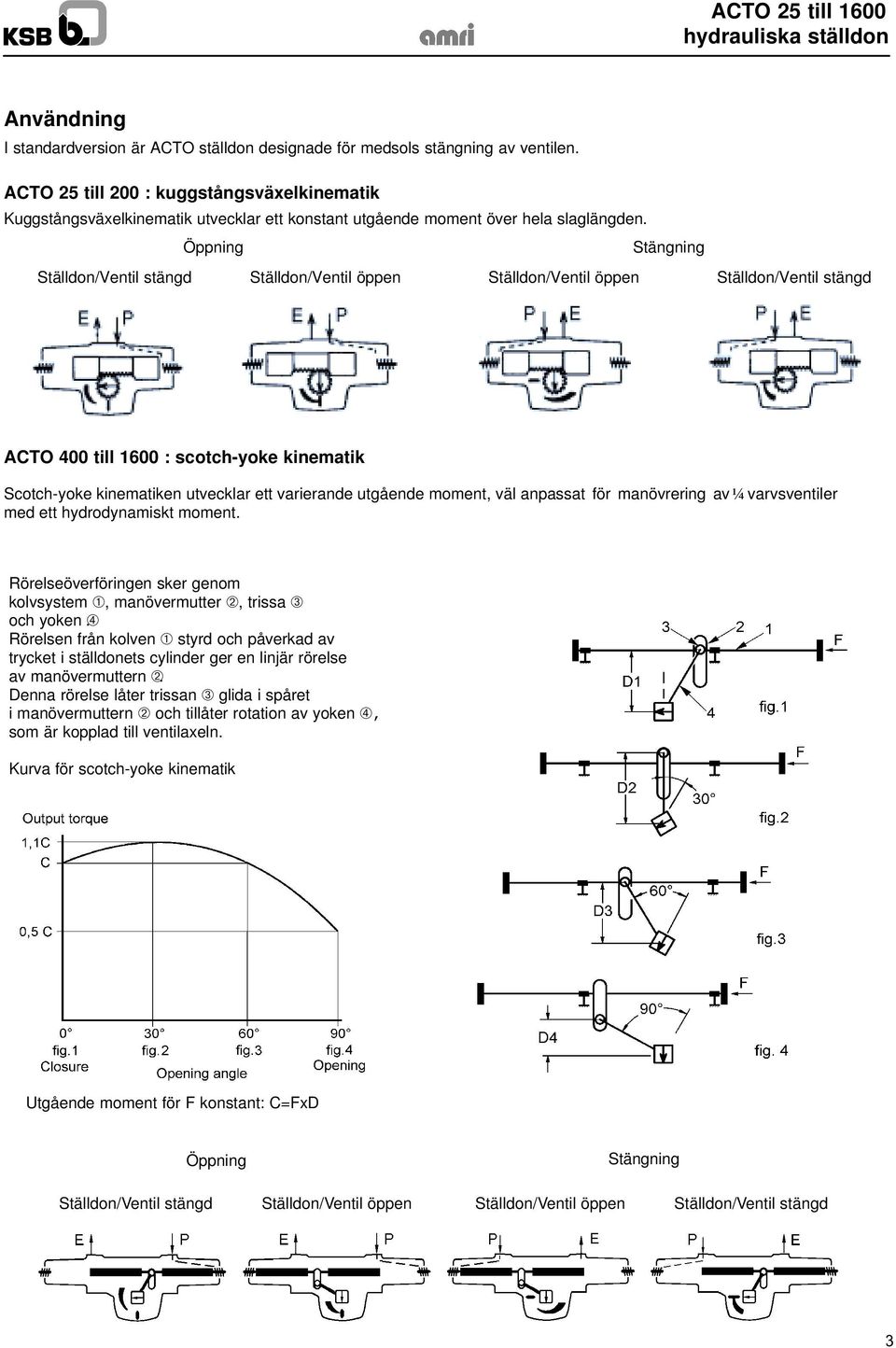

3 Användning I standardversion är ACTO ställdon designade för medsols stängning av ventilen. ACTO 25 till 200 : kuggstångsväxelkinematik Kuggstångsväxelkinematik utvecklar ett konstant utgående moment över hela slaglängden. Öppning Stängning Ställdon/Ventil stängd Ställdon/Ventil öppen Ställdon/Ventil öppen Ställdon/Ventil stängd ACTO 400 till 1600 : scotch-yoke kinematik Scotch-yoke kinematiken utvecklar ett varierande utgående moment, väl anpassat för manövrering av ¼varvsventiler med ett hydrodynamiskt moment. Rörelseöverföringen sker genom kolvsystem ➀, manövermutter ➁, trissa ➂ och yoken ➃. Rörelsen från kolven ➀ styrd och påverkad av trycket i ställdonets cylinder ger en linjär rörelse av manövermuttern ➁. Denna rörelse låter trissan ➂ glida i spåret i manövermuttern ➁ och tillåter rotation av yoken ➃, som är kopplad till ventilaxeln. Kurva för scotch-yoke kinematik Utgående moment för F konstant: C=FxD Öppning Stängning Ställdon/Ventil stängd Ställdon/Ventil öppen Ställdon/Ventil öppen Ställdon/Ventil stängd 3

Öppning Stängning Ställdon/Ventil stängd Ställdon/Ventil öppen Ställdon/Ventil öppen Ställdon/Ventil stängd ACTO 400 till 1600 : scotch-yoke kinematik Scotch-yoke kinematiken utvecklar ett varierande

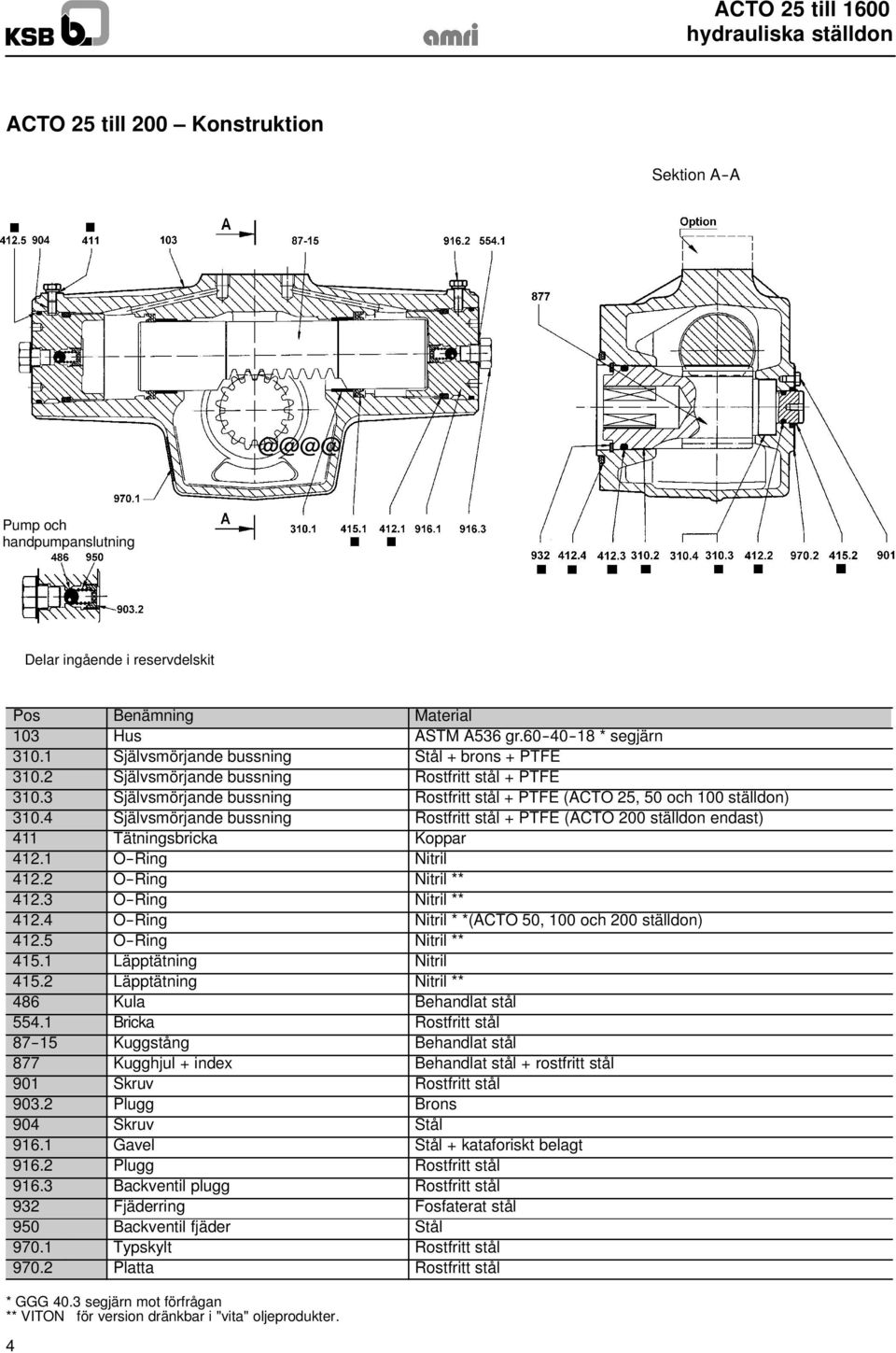

4 ACTO 25 till 200 Konstruktion Sektion A--A Pump och handpumpanslutning H Delar ingående i reservdelskit Pos Benämning Material 103 Hus ASTM A536 gr * segjärn Självsmörjande bussning Stål + brons + PTFE H Självsmörjande bussning Rostfritt stål + PTFE H Självsmörjande bussning Rostfritt stål + PTFE (ACTO 25, 50 och 100 ställdon) Självsmörjande bussning Rostfritt stål + PTFE (ACTO 200 ställdon endast) 411 H Tätningsbricka Koppar H O--Ring Nitril H O--Ring Nitril ** H O--Ring Nitril ** H O--Ring Nitril * *(ACTO 50, 100 och 200 ställdon) H O--Ring Nitril ** H Läpptätning Nitril H Läpptätning Nitril ** 486 Kula Behandlat stål Bricka Rostfritt stål Kuggstång Behandlat stål 877 Kugghjul + index Behandlat stål + rostfritt stål 901 Skruv Rostfritt stål Plugg Brons 904 Skruv Stål Gavel Stål + kataforiskt belagt Plugg Rostfritt stål Backventil plugg Rostfritt stål 932 H Fjäderring Fosfaterat stål 950 Backventil fjäder Stål Typskylt Rostfritt stål Platta Rostfritt stål * GGG 40.3 segjärn mot förfrågan ** VITON för version dränkbar i "vita" oljeprodukter. 4

4 Självsmörjande bussning Rostfritt stål + PTFE (ACTO 200 ställdon endast) 411 H Tätningsbricka Koppar 412.1 H O--Ring Nitril 412.2 H O--Ring Nitril ** 412.3 H O--Ring Nitril ** 412.

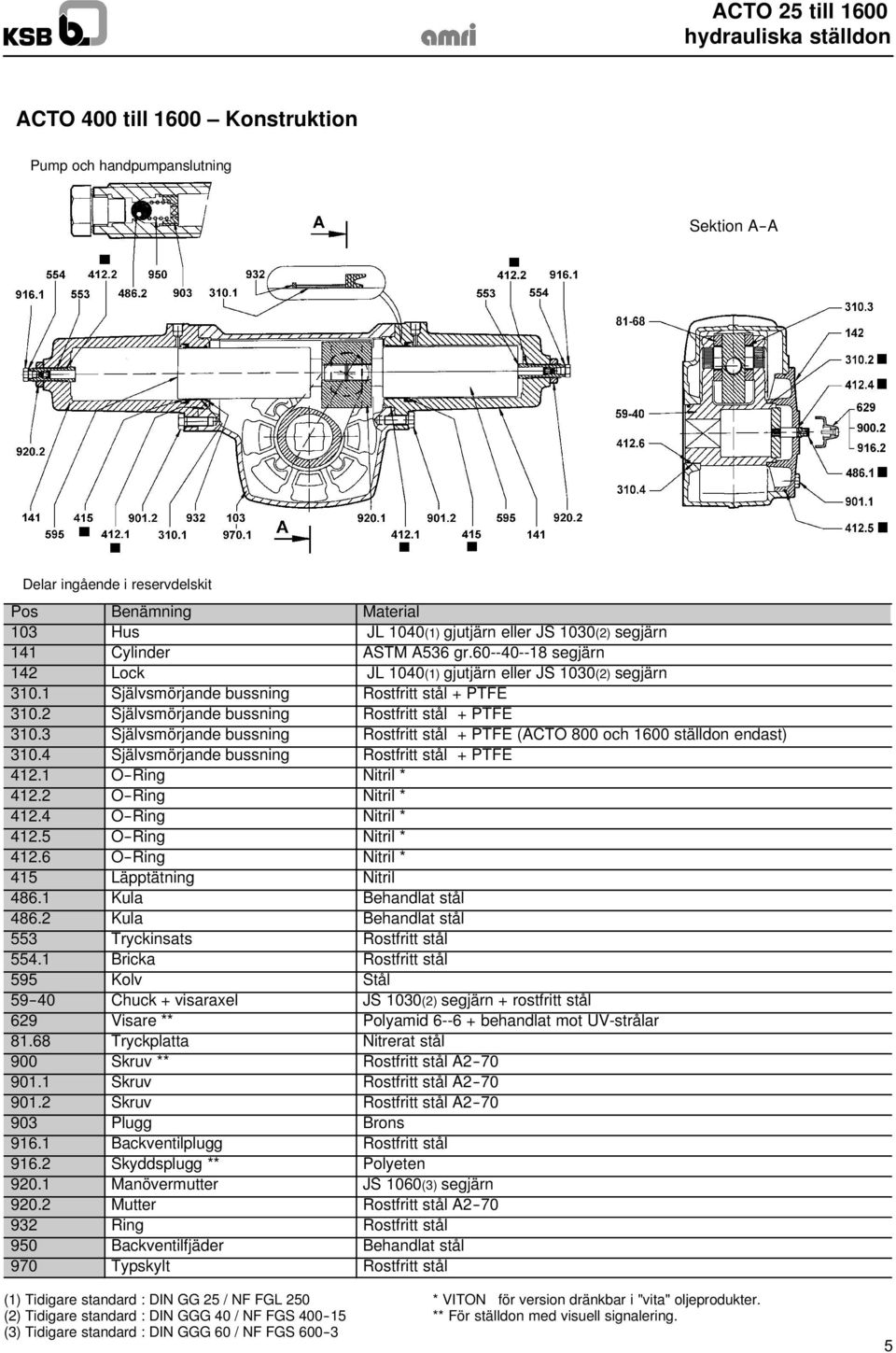

5 ACTO 400 till 1600 Konstruktion Pump och handpumpanslutning Sektion A--A H Delar ingående i reservdelskit Pos Benämning Material 103 Hus JL 1040(1) gjutjärn eller JS 1030(2) segjärn 141 Cylinder ASTM A536 gr segjärn 142 Lock JL 1040(1) gjutjärn eller JS 1030(2) segjärn Självsmörjande bussning Rostfritt stål + PTFE H Självsmörjande bussning Rostfritt stål + PTFE Självsmörjande bussning Rostfritt stål + PTFE (ACTO 800 och 1600 ställdon endast) Självsmörjande bussning Rostfritt stål + PTFE H O--Ring Nitril * H O--Ring Nitril * H O--Ring Nitril * H O--Ring Nitril * O--Ring Nitril * 415 H Läpptätning Nitril H Kula Behandlat stål Kula Behandlat stål 553 Tryckinsats Rostfritt stål Bricka Rostfritt stål 595 Kolv Stål Chuck + visaraxel JS 1030(2) segjärn + rostfritt stål 629 Visare ** Polyamid behandlat mot UV-strålar Tryckplatta Nitrerat stål 900 Skruv ** Rostfritt stål A Skruv Rostfritt stål A Skruv Rostfritt stål A Plugg Brons Backventilplugg Rostfritt stål Skyddsplugg ** Polyeten Manövermutter JS 1060(3) segjärn Mutter Rostfritt stål A Ring Rostfritt stål 950 Backventilfjäder Behandlat stål 970 Typskylt Rostfritt stål (1) Tidigare standard : DIN GG 25 / NF FGL 250 * VITON för version dränkbar i "vita" oljeprodukter. (2) Tidigare standard : DIN GGG 40 / NF FGS ** För ställdon med visuell signalering. (3) Tidigare standard : DIN GGG 60 / NF FGS

3 Självsmörjande bussning Rostfritt stål + PTFE (ACTO 800 och 1600 ställdon endast) 310.4 Självsmörjande bussning Rostfritt stål + PTFE 412.1 H O--Ring Nitril * 412.2 H O--Ring Nitril * 412.

6 Dimensioner (mm) och vikt (kg) ACTO 25 till 200 Typ A B C D E F ISO 5211 toppfläns ref. d1 d2 Vikt ACTO F07 70 M8 F M10 13 ACTO F M10 F M12 19,5 ACTO F M12 33,5 ACTO F M16 63 ACTO 400 till 1600 Typ F G H K L M N P ISO 5211 toppfläns ref. d1 d2 n Vikt ACTO F M ACTO , , F M20 4 F M ACTO F M16 8 F M

100 174 F12 125 M12 33,5 ACTO 200 515 165 88 64 110 200 F14 140 M16 63 ACTO 400 till 1600 Typ F G H K L M N P ISO 5211 toppfläns ref.

7 Montering på ventiler Ställdonet kan monteras i fyra positioner i intervall om 90 När ställdonet levereras monterat på en ventil och ingenting annat anges i ordern, monteras ställdonet enligt arrangemang N position1. Om ställdonet är utrustat med en urkopplingsbar nödmanöverenhet, monteras ställdonet enligt arrangemang M position 2. ACTO 25 till 200 Arrangemang N Arrangemang M Position 1 Position 2 Position 1 Position 2 Flödesriktning för ventilen ACTO 400 till 1600 Arrangemang N Arrangemang M Position 1 Position 2 Position 1 Position 2 Flödesriktning för ventilen Justerbara ändlägesstopp, avluftning och handpumpanslutning ACTO är utrustade med en speciell anordning vid båda gavlarna som tillåter följande tre funktioner : -- mekaniska justerbara ändlägesstopp på öppen och stängd position. Justerbarheten är 2 för ACTO 25 till 200 ställdon och 2,5 för ACTO 400 till 1600 ställdon. Dessa ändlägesstopp är fabriksjusterade vid montaget av ställdon på ventil, -- avluftning av cylinderkammare, -- anslutning av nödmanöver med hydraulisk handpump. För ytterligare information om anluftning och spolning, fråga efter tekniskt dokument ref. HY3. 7

ACTO 25 till 200 Arrangemang N Arrangemang M Position 1 Position 2 Position 1 Position 2 Flödesriktning för ventilen ACTO 400 till 1600 Arrangemang N Arrangemang M Position 1 Position 2 Position 1

8 Ytbeläggning - Skydd Standard ytbeläggning : D anti--korrosion primärbeläggning (kataforisk), tjocklek D anti-korrosion sekundär beläggning med polyuretan färg, tjocklek , kulör mörkgrå RAL Denna beläggning har testats i AMRI's laboratorium i saltdimma, enligt NFX standard. Dränkbara ställdon: D anti-korrosion primärbeläggning (kataforisk), tjocklek D anti-korrosion ytskikt av bitumenepoxi färg, tjocklek , kulör svart. Denna beläggning har testats i AMRI's laboratorium i saltdimma, enligt NFX standard. Andra ytbeläggningar : Mot förfrågan kan andra ytbeläggningar göras enligt kundspecifikation. Var god kontakta KSB Mörck AB. Hydrauliska anslutningar Standardversion: direkt anslutning Oljeanslutningen görs direkt i huset : -- ACTO 25 till 200: med två 1/4 gasgängade portar, -- ACTO 400 till 1600: med två 1/2 gasgängade portar. Varning: I detta fall sker positioneringen av ställdonet med bibehållet oljetryck.om styrutrustningen inte kan säkerställa denna funktion rekommenderas användning av en fördelningsplatta med styrda backventiler (BSP). Se nedan. Option version med fördelningsplatta Oljeanslutningen görs med en hydraulisk fördelningsbox: -- ACTO 25 till 200: monterad direkt på huset, -- ACTO 400 till 1600: monterad på en fördelningsskena. Oljeanslutningen till hydraulikboxen är via två 1/4 gasgängade portar. Tre fördelningsboxar finns tillgängliga enligt diagram nedan. Fördelningsplatta med isolerade ventiler (RI) Fördelningsplatta med styrda backventiler (BSP) Fördelningsplatta med isolerade ventiler och styrda backventiler (RI + BSP) This leaflet is not contractual and may be amended without notice Oljekaraktäristika Mineralolja, biologiskt nedbrytbar och flamsäker (HFA -- HFB -- HFC). Viskositet: 10 cst (mm@/sec) till 100 cst (mm@/sec). Renhetsklass: class 9 enligt NAS 1638, motsvarande klass 18/15 enligt ISO 4408 standard. Filtrering rekommenderas. Option - Gränslägesbox: IP 67, dränkbar IP 68, egensäker, explosionssäker - Nödmanöver: -- manuell hydraulisk pump, hydraulisk remote control. -- manuell urkopplingsbar nödmanöver / KSB - AMRI Phone: Z.I. de Gagnaire Fonsèche T/Fax: Butterfly valves, F La Roche Chalais Web: Actuators and systems

Dränkbara ställdon: D anti-korrosion primärbeläggning (kataforisk), tjocklek 20--25. D anti-korrosion ytskikt av bitumenepoxi färg, tjocklek 80--100, kulör svart.
