Hög kvalité Tryck- och dragkraft upp till N Hög precision Lång livslängd

Transkript

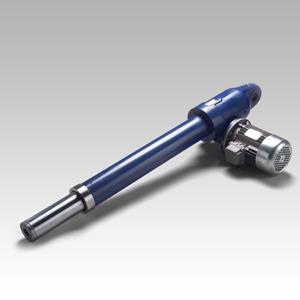

1 Produkter Ställdon-Domkrafter Linjära Ställdon ATL50 Hög kvalité Tryck- och dragkraft upp till N Hög precision Lång livslängd Beskrivning ATL 50 är ett linjärt ställdon med trapetsskruv som klarar av dynamisk last upp till N. Snäckväxeln, med växelhus av gjutjärn, har en hög verkningsgrad. För att få en längre livslängd på ställdonet är både snäckdrevet och trapetsmuttern i brons, skyddstub i stål och kolvstången i kromplätterat stål. Ställdonet är smörjt för hela livstiden. Till ATL50 finns flertalet tillbehör så som till exempel antirotation, olika ändfästen och pulsgivare. Läs mer om dessa under fliken Tillbehör.

2 Tekniska data Kolvstång [mm]50 Skyddsrör [mm]70 Motorfäns IEC 63B5-71B5 Motorfläns adapter IEC koppling IEC 80B14 eller 80B5 90B14 eller 90B5 Max dynamisk last [kn]25 Max statisk last (dragnde last) [kn]25 (tryckande last) [kn]25 1-starts trapetsgänga dia.x stig. [mm]tr 30x6 2-starts trapetsgänga dia.x stig. [mm]tr 30x12 (P6) RV 1 : 6 Utväxling RN 1 : 18 RL 1 : 24 Linjär rörelse [mm] RV1 1 för ett varv på RN1 0,33 ingående växelaxel 1-starts trapetsgänga RL1 0,25 Linjär rörelse [mm] för ett varv på ingående växelaxel 2-starts trapetsgänga Vikt (ställdon med 100mm slag, utan motor) Extra vikt för varje 100mm tillägg i slaglängd RV2 2 RN2 0,67 RL2 0,5 [kg]30 [kg]2

3 Motoralternativ AC 3-fas Motors prestanda med driftcykel på Fi=30% (full last över perioden 10 minuter) vid 25 C rumstemperatur Linjär hastighet [mm/s] Dynamisk last [kn] Utväxling Motoreffekt [kw] / Antal poler / Varvtal [rpm] Koefficient för självlåsning av skruv 93 13,7 RV2 2,2 kw / 2-pol / , RV2 1,5 kw / 4-pol / , RN2 2,2 kw / 2-pol / , RV1 1,5 kw / 4-pol / , RN2 1,5 kw / 4-pol / , RL2 0,75 kw / 4-pol / ,23 7,5 25 RN1 0,75 kw / 4-pol / ,18 5,5 25 RL1 0,75 kw / 4-pol / ,15 Värdedefinition för självlåsningsparameter (gäller endast upp till full dynamisk last enligt specifikation). Mått ATL50 med AC 3-fas motor och ändlägesbrytare FCE A B C CH Ø D1 Ø D2 Ø D3 F G H1 I Ø P R1 S T a b c e Ø g h Ø i l Ø o r1 s t ATL 50 [mm] M30x Flange IEC Ø Df H2 J Adapter + Koppling IEC Ø Dc H3 J1 63 B B14-80 B B B14-90 B H R U V Z I1 FCE [mm] Ändfästen till ATL50 med FCE Ø a Ø b Ø c Ø D1 Ø d2 E m n N p p1 q r r2 r3 s2 s3 Ø u

4 ATL50 med AC 3-fas motor och ändlägesbrytare FCP A B C CH Ø D1 Ø D2 Ø D3 F G H1 I Ø P R1 S T2 a b c e Ø g h Ø i l Ø o r1 s t ATL 50 [mm] M30x Flange IEC Ø Df H2 J Adapter + Koppling IEC Ø Dc H3 J1 63 B B14-80 B B B14-90 B H V V1 FCP [mm] 76, Ändfästen till ATL50 med FCP Ø a Ø b Ø c Ø D1 Ø d2 E2 m n N2 p p1 q r r2 r3 s2 s3 Ø u Tillbehör

5 FCE - Ändlägesbrytare Teknisk data Spänning Resistiv last Induktiv last 250 V AC 5 A 3 A 30 V DC 5 A 0,1 A 15 V DC 1,4 A - FCE ändlägesbrytare är till för att förhindra att ställdonet körs mot mekaniskt stopp i botten alternativt toppen. FCE är uppbyggt med två microbrytare som påverkas mekanisk när de justerbara ringarna når ändläget. Ändlägesbrytarna måste naturligtvis vara inkopplade till styrsystemet för att fungera. Slaglängden kan enkelt justeras genom att man lossar ringen och skjuter dem längs stången till önskad position. Vid höga hastigheter rekommenderas FCM eller andra yttre givare. FCP - Ändlägesbrytare Teknisk data Spänning Max. utgående ström Spänningsfall V DC 200 ma < 1.8 V FCP ändlägesbrytare är till för att förhindra att ställdonet körs mot mekaniskt stopp i botten alternativt toppen. FCE är uppbyggt med två induktiva givare som är fästa på ställdonets skyddstub på angiven position. Dessa gå inte att justera i efterhand. Ändlägesbrytarna måste naturligtvis vara inkopplade till styrsystemet för att fungera. Vid höga hastigheter rekommenderas FCM eller andra yttre givare. Antirotations-enhet (AR) För att få en linjär rörelse är det nödvändigt att förhindra att den roterande rörelse muttern och kolvstången samband med det. I vissa applikationer är föremålet som ska flyttas ansluten till kolvstången förhindra rotation och därmed möjliggör linjär rörelse. I vissa applikationer kan inte lasten som ska flyttas fästas i kolvstången därför kan rotation inte undvikas. I sådana fall är det nödvändigt att använda ställdon med en intern antirotations-enhet. Antirotations-enheten tillåter linjär rörelse utan yttre påverkan på kolvstången.

6 Inkoppling Klicka på bilderna för att förstora kopplingschemat Kopplingsschema FCE Kopplingsschema FCP

7 Beställningsnummer Nedan finns en beställningsnyckel till Servomechs ställdon. Har du ytterligare frågor, var god kontakta OEM Motors kundsupport. Kontaktinfo finns uppe till höger på denna sida. Beställningsnyckel ATL 30 RN2 C300 FO FCE VERS.3 RH MOTOR IP55 F BRAKE W TILLBEHÖR a 7.b 8 8.a 8.b 8c 8.d 8.e 9 1. Ställdonsfamilj ATL; UAL; BSA; UBA 8 Motortyp AC 3-fas, AC 1-fas, DC 2. Storlek ATL / BSA: 10, 20, 25, 30, 40, 50, 63, 80 8.aEffekt och 2 eller 4 poler UAL / UBA: 1, 2, 3, 4 antal poler 3. Utväxling RH1, RV1, RN1, RL1, RXL1 RH2, RV2, RN2, RL2, RXL2 8.bSpänning 3-fas /400 V Hz 1-fas V 50 Hz V 60 Hz 4. Benämning (Slaglängd) C100, C200, C300, C400, C500, C600, C700, C800 (eller speciallängd vid begäran) 8.cIP-klass IP55 - Standard 1/3-fas utan broms IP54 - Standard DC + AC med broms 5. Ändfästen BA, ROE, FO, TS, FL, TF, SP 8.dMotor broms Direkt eller separat kopplad 6. Ändlägesbrytare FCE, FCM (NC), FCM (NO), FCP 8.ePosition anslutningslåda W (standard), N, S, E 7.aOlika versioner Vers.1 Enkel axel 9. SP Fäste bak Vers.2 Dubbel axel FI Mellanliggande stödfläns Vers.3 Motorfläns Europeisk standard IEC B5 FS Slirkoppling eller IEC B14 Vers.4 Motorfläns och utgående axel AR Antirotationsenhet Vers.5 Motorflänsadapter Europeisk standard Pulsgivare EH53 eller ENC.4 IEC B5 Vers.6 Motorflänsadapter + koppling + utgående MSB Stoppmutter för tryckande kraft axel 7.bAxelposition RH (standard), LH B Skyddsbälg
