Underhållsinstruktion

Storlek: px
Starta visningen från sidan:

Download "Underhållsinstruktion"

Transkript

1 Underhållsinstruktion Reservdelar Underhållsinstruktionen innehåller en beskrivning för hur service och underhåll ska utföras steg för steg på RKO skjutspjällsventil. Instruktionen ska göras tillgänglig för de personer som är ansvarar för service och underhåll av Stafsjös skjutspjällsventiler. De moment som beskrivs är: A Byte av säte B Byte av boxpackning då ventilen är monterad i rörledningssystemet C Byte av boxpackning då ventilen är demonterad ur rörledningssystemet D Moment för glandmuttrar E Byte av huspackning F Rekommenderade åtdragningsmoment av skruvförband för RKO G Byte av glidlister För mer detaljerad information om skjutspjällsventilens tekniska data samt dess manöverdon eller tillbehör, se datablad på eller kontakta gärna Stafsjö Valves AB eller Er lokala återförsäljare. På varje ventil sitter en skylt som anger ventilens artikelnummer samt serienummer. Vid frågor eller skriftlig korrespondens med Stafsjö Valves AB eller någon av Stafsjös lokala återförsäljare, ska dessa nummer alltid anges. Stafsjö Valves AB tar ej ansvar för produkten om denna serviceinstruktion ej följs vid service och underhåll av Stafsjös skjutspjällsventil. Stafsjö Valves AB tar ej heller ansvar för produkten om någon väsentlig förändring görs på skjutspjällsventilen. Rekommenderade reservdelar finns listade i datablad för reservdelar per ventiltyp på För att alltid kunna byta ut skadade komponenter vid behov, rekommenderar Stafsjö att kunden lagerför minst en uppsättning reservdelar per ventilstorlek och ventiltyp. Reservdelar kan beställas från Stafsjö Valves AB eller Er lokala återförsäljare. Reservdelsdatablad och adresser finns tillgängliga på Säkerhetsinformation OBS! Inga ingrepp får göras på skjutspjällsventilen när systemet är trycksatt eller manöverdonet är inkopplat. Systemet måste tryckavlastas och tömmas. Manöverdon och tillbehör måste kopplas ur innan arbete påbörjas. Efter utfört arbete måste samtliga fasta skydd återmonteras på skjutspjällsventilen. Rätt till ändringar förbehålls. Stafsjö Valves AB. SE Stavsjö, Sweden. Tel: Fax: A Bröer Group company

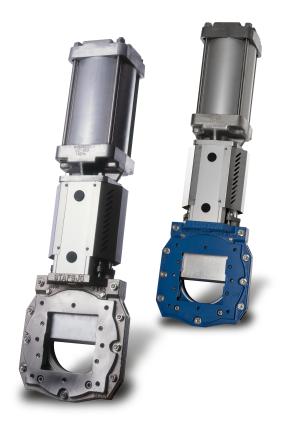

2 Huvudkomponenter i Stafsjös skjutspjällsventil RKO Pinnskruv Gland Spjällblad Mutter och bricka Boxpackning Flänsring Säte O-ring Ventilhus Figur 1 2

3 Ingående detaljer i Stafsjös skjutspjällsventil RKO b 9 10a b 14a Figur 2 Detaljlista Pos Detalj Pos Detalj Pos Detalj 1 Handratt 10a Ventilhus 17 Spjällbladsfäste 2 Hållare 10b Ventilhus 18 Cylinder 3 Spindel 11 Huspackning 4 Spindelmutter 12 Flänsring 5 Dragstång 13 Sätesring 6 Spjällblad 14a Glidlist 7 Balk 14b Toppglidlist 8 Gland 15 Bussning 9 Boxpackning 16 Spjällbladsskydd 3

4 Service och underhåll. Se figur 1 och figur 2 för identifikation av ingående detaljer och benämningar. A - Byte av säte 1. Öppna ventilen. 2. Demontera ventilen ur rörsystemet. 3. Lossa skruvarna som flänsringen (12) är fastlåst med. 4. Ta bort flänsringen (12). Om flänsringen sitter fast, använd vid behov en skruvmejsel eller något annan platt verktyg som sticks mellan flänsring och hus och bänd runt flänsringen så att den lossnar successivt. 5. Kontrollera att spjällbladet (6) är visuellt fritt från skador. 6. Rensa spåret där flänsringen var monterad. 7. Montera en ny sätesring (13) på flänsringen och placera den i ventilhuset (10). För PTFE ska även en alternativt två o-ringar monteras. Smörj in sätet och o-ringen med syntetiskt fett för att underlätta monteringen. 8. Lås fast flänsringen (12) med skruvarna. OBS! Skruvarnas funktion är att hålla flänsringen på plats. Flänsringens funktion träder i kraft när ventilen monteras och spänns in mellan rörflänsar. 9. Funktionsprova ventilen. 10. Montera tillbaks ventilen i rörsystemet. 11. Manövrera ventilen ett antal gånger innan trycket släpps på i rörsystemet. B - Byte av boxpackning när ventilen är monterad i ett rörsystem Om nya boxpackningsflätor ska monteras in när ventilen sitter monterad i rörsystemet måste rörsystemet först göras helt trycklöst. OBS! Att göra ingrepp i skjutspjällsventilen då rörsystemet är trycksatt kan medföra personskador och skador på utrustningen. Förvissa Er om att rörsystemet är helt trycklöst genom att: o Avläsa tryckmätning på rörledningen o Öppna dränering eller avluftning på rörledningen Därefter kan byte av boxpackning påbörjas. 1. Öppna ventilen så att det finns acceptabelt utrymme mellan gland (8) och spindelmutter (4). 2. Lossa muttrarna helt som ansätter och låser fast glanden (8). 3. Lyft upp glanden (8) och sätt fast den mot spindelmuttern (4) med hjälp av tråd eller motsvarande så att det är lätt att komma åt boxen. 4. Kontrollera att spjällbladet (6) inte har några skador i form av repor, spår, gropar eller motsvarande. Om spjällbladet uppvisar skador kan tätheten för boxen försämras med läckage som följd. Stafsjös rekommendation är att byta ut spjällbladet om en skada föreligger för att säkerställa ventilens funktion. 5. Ta bort den eller de flätor (9) som ska bytas. 6. Rengör boxen så att inga rester av flätan finns kvar i boxen. 7. Starta montage av flätan (9) på ena långsidan av spjällbladet (6). Använd ett fyrkantigt verktyg av plast eller trä och en hammare för att få ner flätan i spåret. Tillse att när flätorna möts att de båda kortsidorna ligger väl an mot varandra. Flätorna får inte överlappa varandra. Vid byte av båda flätorna ska skarven för den andra flätan ligga på motsatta sidan av den första flätan. 8. Släpp ner glanden (8). 4

5 9. Lägg dit brickorna och skruva dit muttrarna. 10. Ansätt glanden (8) jämt och dra växelvis med hjälp av muttrarna så att flätan komprimeras. Rekommenderade värde för åtdragningsmoment se kap. D. 11. Kontrollera att det inte uppstår metallisk kontakt mellan gland (8) och spjällblad (6) vid ansättning av glanden (8). Justera vid behov. 12. Manövrera ventilen ett antal gånger innan trycket släpps på i rörsystemet. Anmärkning: Då rörsystemet trycksätts och temperaturen stiger kan boxpackningen börja läcka. Detta beror på att det tar en viss tid och ett antal manövreringar innan boxpackningen sätter sig. Åtgärda detta genom att dra resp. mutter lika och växelvis tills läckaget slutar. C - Byte av boxpackning när ventilen är demonterad ur rörsystemet Placera ventilen upprätt i ett arbetsstycke för att underlätta byte av boxpackning. 1. Öppna ventilen. 2. Avlägsna manöverdon och överdel på ventilen genom att: För handratt 1. Lossa skruven som håller spindelmuttern (4) så att den är lös. 2. Demontera ratten (1). 3. Lossa och avlägsna brickor och muttrar som hållaren är monterad med. 4. Lyft bort lager, glidbricka, hållare (2) samt lager, glidbricka från spindeln (3). 5. Demontera balk / stolpe (7) och dragstänger (5) från ventilen (10). Observera vilken längd på dragstångens gänga som är vänd mot manöverdonet. 6. Skruva ur skruven för spindelmuttern (4) och lyft bort spindel (3) och spindelmutter (4). För cylinder 1. Koppla bort luftanslutningar så att inget tryck ligger på cylindern (18). 2. Demontera fasta skydd. 3. Demontera låssprintarna som håller cylindertappen på plats. 4. Demontera cylindertappen. 5. Lossa och avlägsna muttrarna och lyft bort cylindern (18). 6. Demontera balk / stolpe (7) och dragstängerna (5) från ventilen (10). Observera vilken längd på dragstångens gänga som är vänd mot manöverdonet 3. Lossa muttrarna helt som ansätter och låser fast glanden (8). 4. Lyft bort glanden (8). 5. Ta bort den eller de flätor (9) som ska bytas 6. Kontrollera att spjällbladet (6) inte har några skador i form av repor, spår, gropar eller motsvarande. Om spjällbladet uppvisar skador kan tätheten för boxen försämras med läckage som följd. Stafsjös rekommendation är att byta ut spjällbladet om en skada föreligger för att säkerställa ventilens funktion. Demonteras spjällbladet helt ur ventilen helt riskerar glidlister (14a) och toppglidlister (14b) ändra läge i ventilhuset vilket innebär att ventilhuset måste delas och packas om för att kunna montera tillbaka spjällbladet. 7. Rengör boxen så att inga rester av flätan finns kvar i boxen. 8. Starta montage av flätan (9) på ena långsidan av spjällbladet (6). Använd ett fyrkantigt verktyg av plast eller trä och en hammare för att få ner flätan i spåret. Tillse att när flätorna möts att de båda kortsidorna ligger väl an mot varandra. Flätorna får inte överlappa varandra. Vid byte av båda flätorna ska skarven för den andra flätan ligga på motsatta sidan av den första flätan. 5

6 9. Montera glanden (8). 10. Lägg dit brickorna och skruva dit muttrarna. 11. Ansätt glanden (8) jämt och dra växelvis med hjälp av muttrarna så att flätan komprimeras. Rekommenderade värde för åtdragningsmoment se kap. D. 12. Kontrollera att det inte uppstår metallisk kontakt mellan gland (8) och spjällblad (6) vid ansättning av glanden (8). Justera vid behov. 13. Montera tillbaka de demonterade komponenterna och manöverdonet i omvänd ordning. Tänk på att placera dragstängerna (5) med rätt längd på gängan mot manöverdonet. 14. Funktionsprova ventilen. 15. Montera fasta skydd. 16. Montera tillbaks ventilen i rörledningssystemet. 17. Manövrera ventilen ett antal gånger innan trycket släpps på i rörsystemet. Anmärkning: Då rörsystemet trycksätts och temperaturen stiger kan boxpackningen börja läcka. Detta beror på att det tar en viss tid och ett antal manövreringar innan boxpackningen sätter sig. Åtgärda detta genom att dra resp. mutter lika och växelvis tills läckaget slutar. D - Moment för glandmuttrar Momentvärdet T G i tabellen nedan, för respektive ventilstorlek, är rekommenderade värden som ska användas vid montage av en ny packningssats eller om justering av boxpackningen krävs. Om läckage uppstår, dra glandmuttrarna, se figur 1. Dra respektive mutter jämnt och växelvis så att läckaget stoppar. Om glandmuttrarna dras till övermoment och boxpackningen ansätts för hårt, förkortas boxpackningens livslängd samt kan den erforderliga kraften för att manövrera ventilen öka och ventilens funktion försämras. T G DN Nm lbf x ft E - Byte av huspackning Tidigare har huspackningen bestått av en traditionell planpackning mellan hushalvorna för Stafsjös RKO ventiler. Nya tätningsprinciper har successivt införts. För RKO DN har den traditionella planpackningen ersatts med grafittape. För de övriga storlekarna utgörs huspackningen av en rundstav av PTFE som monteras i ett spår för respektive hushalva. Konstruktionen innebär att de båda hushalvorna när skruvförbandet är åtdragit, monteras direkt mot varandra med metallisk kontakt, vilket ger till effekt att kraften från skruvförbandet utnyttjas helt. Skruvarnas förspänning bibehålles ingen kraft försvinner, vilket är fallet med ett montage med en planpackning som har en sättning på mellan 10 20%. Nedanstående instruktioner anger montage av planpackning, grafittape samt rundstav av PTFE. Innan byte av huspackning, kontrollera vilken tätningsprincip ventilen har. 6

7 Montage av planpackning mellan RKO hushalvor 1. Kontrollera att de demonterade hushalvorna är rena och fria från rester av den gamla packningen. 2. Placera och fäst planpackningen på ena hushalvan med packningsklister. Om packningen tas från ett helt ark, skär ut en remsa med en bredd motsvarande packningsytan. 3. Om packningen saknar hål för skruvarna, stansa ett av de yttre hålen och använd en skruv som styrning. Gör motsvarande i andra ändan av ventilen för att fixera läget på packningen. Stansa ut de resterande hålen. 4. Placera spjällbladet i ventilhuset. 5. Lägg packningsklister på planpackningen. 6. Montera den övre hushalvan, styr hushalvorna och packningen med hjälp av skruvarna i hörnen på ventilhuset. 7. Montera smorda skruvar, muttrar och brickor i skruvförbandet och dra skruvförbandet växelvis, d v s från sida till sida så att skruvförbandet blir jämnt draget. Rekommenderade moment se kap. F. Montage av grafittape mellan RKO hushalvor 8. Demontera hushalvorna. Observera hur grafittapen är placerad. 9. Rengör hushalvorna från rester av den gamla packningen. 10. Placera grafittapen på ena hushalvan så som den var placerad tidigare. Det är viktigt att grafittapen placeras så nära skruvförbandet som möjligt utan att skadas. 11. Placera spjällbladet i ventilhuset. 12. Montera den övre hushalvan, styr hushalvorna med hjälp av skruvarna i hörnen på ventilhuset. 13. Montera smorda skruvar, muttrar och brickor i skruvförbandet och dra skruvförbandet växelvis, d v s från sida till sida så att skruvförbandet blir jämnt draget. Rekommenderade moment se kap. F. Montage av PTFE rundstav mellan RKO hushalvor 1. Tillse att spåret i respektive hushalva är rena och fria från rester av den gamla tätningen. 2. Montera PTFE-staven i ena hushalvan. Tillse att den sticker ut ca 5-10 mm från botten av glanderspåret i båda ändar. 3. Placera spjällbladet i ventilen. 4. Lägg samman ventilhusets båda halvor. Montera smörjda skruvar, brickor och muttrar i skruvförbandet och dra dem lätt med ett verktyg. 5. Kapa respektive ända av PTFE staven så att den sticker upp ca. 0,5 till 1 mm ovanför botten på boxpackningsspåret. 6. Dra skruvförbandet växelvis, d v s från sida till sida så att skruvförbandet blir jämnt draget. Rekommenderade moment se kap. F nedan. F - Rekommenderade åtdragningsmoment av skruvförband för RKO RKO ventil DN Skruvförband Sd mm Moment Ts Nm Moment Ts lbf x ft 100 M M M M M M M

8 G Byte av glidlister RKO ventilen är utrustad med fyra glidlister (14a) och två toppglidlister (14b) på DN Glidlisternas funktion är att underlätta spjällbladets förflyttning i ventilhuset och slits olika fort beroende på applikationen och hur ofta skjutspjällsventilen manövreras. Samtliga glidlister kan bytas ut utan att ventilen behöver demonteras ur rörledningssystemet. Rörledningssystemet måste vara trycklöst och tomt så att skjutspjällsventilen kan hållas öppen och ventilens kvadratiska utloppssida måste vara åtkomlig. 1. Öppna ventilen. 2. Skruva loss insexskruvarna som håller glidlisterna på plats från den kvadratiska utloppssidan. 3. Plocka ut glidlisterna ur ventilhuset. 4. Ersätt de utslitna glidlisterna och återmontera i omvänd ordning. 5. Funktionsprova ventilen. 8
